IHF 6.5 A M IX - Campana extractora INDESIT - Manual de uso y guía de instrucciones gratis

Tipo de producto	Campana extractora
Marca	Indesit
Modelo	IHF 6.5 A M IX
Altura (cm)	61
Ancho (cm)	60
Profundidad (cm)	50
Diámetro del conducto de evacuación (cm)	15 (o 12 con reducción)
Alimentación eléctrica	230 V ~ 50 Hz
Potencia total absorbida (W)	150
Iluminación	2 bombillas halógenas G9 de 40 W cada una
Número de velocidades	3
Tipo de control	Teclado mecánico (GLASS)
Filtro antigrasa	Metálico, lavable en lavavajillas o a mano (cada mes)
Filtro de carbón (opcional)	Reemplazar cada 20 meses (no lavable)
Versión de instalación	Evacuación exterior (por defecto) o recirculación con kit de carbón activo
Distancia mínima de seguridad	65 cm sobre una placa de gas, 55 cm sobre una placa eléctrica
Consumo de energía (anual estimado)	No especificado
Peso (kg)	No especificado
Accesorios incluidos	Tacos de fijación, brida de conexión
Reparabilidad	Piezas disponibles: filtros, bombillas; para motor o electrónica, contactar al servicio técnico
Normas	Directivas CE: Baja tensión 2006/95/CE, Compatibilidad electromagnética 2004/108/CE

Preguntas frecuentes - IHF 6.5 A M IX INDESIT

¿Cuál es la distancia mínima que debe respetarse entre la campana y la placa de cocción?

La distancia mínima es de 65 cm para una placa de gas y de 55 cm para una placa eléctrica. Verifique también las recomendaciones del manual de su placa de cocción.

¿Cómo limpiar los filtros antigrasa?

Los filtros antigrasa metálicos deben limpiarse al menos una vez al mes. Puede lavarlos a mano con un detergente no agresivo o en el lavavajillas a baja temperatura y ciclo corto. Tire de la manija con resorte para desmontarlos.

¿Cuándo hay que reemplazar el filtro de carbón?

El filtro de carbón se satura con el tiempo. Debe reemplazarse al menos cada 20 meses (o más a menudo según el uso). No se puede lavar ni regenerar.

¿Cómo reemplazar una bombilla halógena?

Desconecte el aparato de la red y retire los filtros antigrasa. Asegúrese de que las bombillas estén frías, luego haga palanca en la protección con un destornillador pequeño plano. Reemplace la bombilla usada por una del mismo tipo (halógena G9, 40 W, 230 V) y cierre la protección a presión.

¿Qué hacer si la campana no funciona?

Verifique que no haya corte de corriente y que se haya seleccionado una velocidad. Si la campana se apagó durante el funcionamiento, desconéctela de la red durante al menos 5 segundos y luego vuelva a conectarla. Si el problema persiste, contacte al servicio de asistencia.

¿Cómo instalar la campana en versión recirculación?

Para usar la campana en versión recirculación (sin evacuación exterior), debe instalar el kit de accesorios que incluye uno o varios filtros de carbón y un deflector de aire. Siga las instrucciones en la sección «Versión filtrante» del manual.

¿Puedo usar la campana sin los filtros antigrasa?

No, es imprescindible usar la campana con los filtros antigrasa correctamente montados. Usarla sin filtro puede dañar el motor y presenta riesgo de incendio.

¿Cuáles son las precauciones de seguridad que deben tomarse?

Nunca flamee alimentos debajo de la campana. Vigile las frituras para evitar que el aceite se incendie. Asegure una ventilación suficiente de la habitación si la campana se usa con aparatos de combustión. Desconecte la campana antes de cualquier limpieza.

¿Cómo conectar eléctricamente la campana?

Si la campana tiene un enchufe, conéctela a una toma accesible conforme a las normas. Si no tiene enchufe, haga instalar un interruptor bipolar por un profesional. La tensión de red debe corresponder a la indicada en la placa de características (230 V).

¿Cómo desechar la campana al final de su vida útil?

No tire la campana con la basura doméstica. Deposítela en un punto de recogida autorizado para el reciclaje de residuos de aparatos eléctricos y electrónicos (RAEE), conforme a la directiva europea 2012/19/UE.

MANUAL DE USUARIO IHF 6.5 A M IX INDESIT

Manual de instrucciones

CAMPANA

Sumario

Manual de instrucciones, 1

Advertencias, 13

Asistencia, 31

Instalación, 43

Mandos GLASS, 44

Mantenimiento y cuidados, 44

Anomalías y soluciones, 45

GB

English

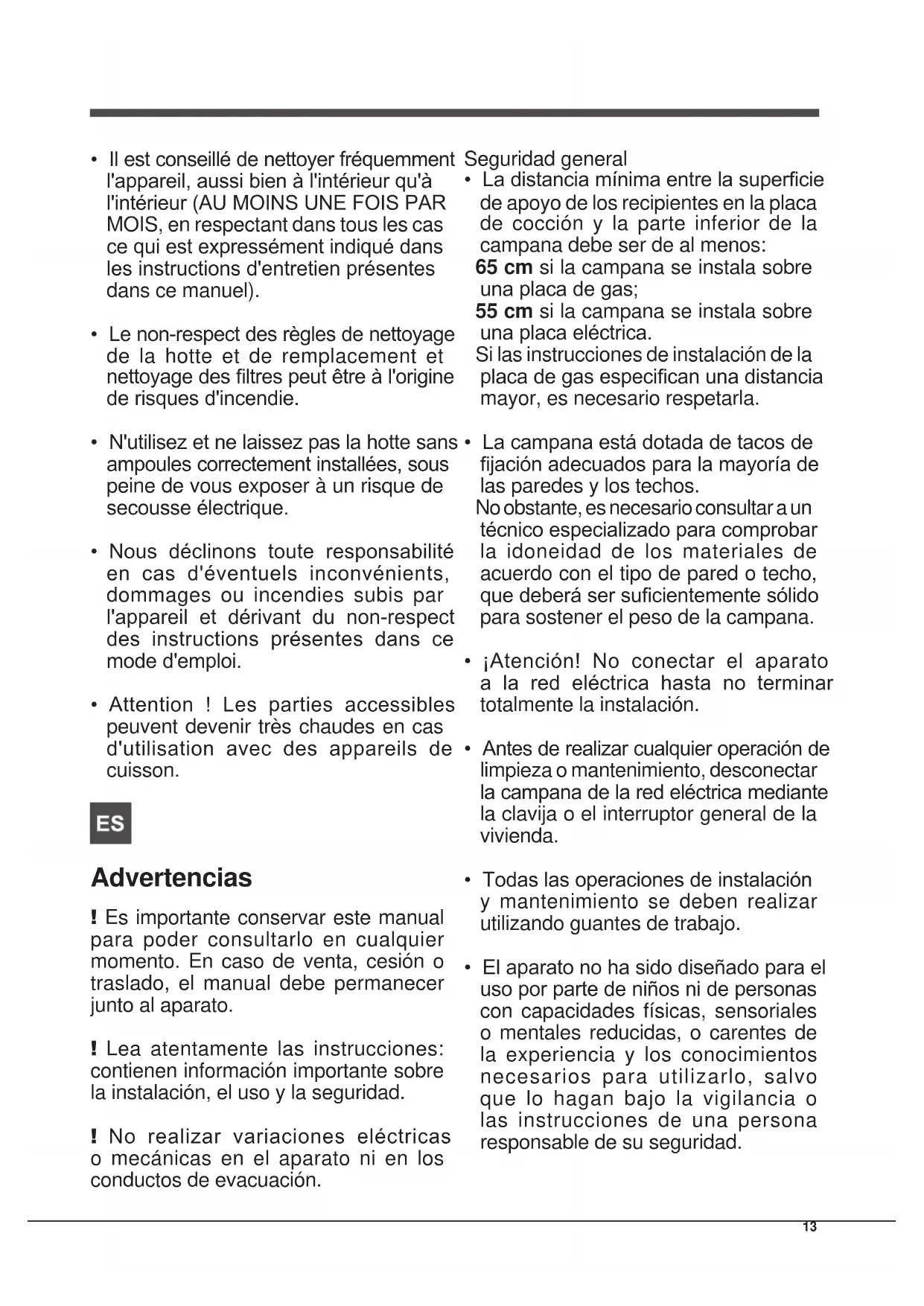

¡Es importante conservar este manual para poder consultarlo en cualquier momento. En caso de venta, cesión o traslado, el manual debe permanecer junto al aparato. ¡Lea atentamente las instrucciones: contienen información importante sobre la instalación, el uso y la seguridad. ¡No realizar variaciones eléctricas o mecánicas en el aparato ni en los conductos de evacuación.

Seguridad general

• La distancia mínima entre la superficie de apoyo de los recipientes en la placa de cocción y la parte inferior de la campana debe ser de al menos: 65 cm si la campana se instala sobre una placa de gas; 55 cm si la campana se instala sobre una placa eléctrica. Si las instrucciones de instalación de la placa de gas especifican una distancia mayor, es necesario respetarla.
• La campana está dotada de tacos de fijación adecuados para la mayoría de las paredes y los techos.

No obstante, es necesario consultar a un técnico especializado para comprobar la idoneidad de los materiales de acuerdo con el tipo de pared o techo, que debe ser suficientemente sólido para sostener el peso de la campana.

• ¡Atención! No conectar el aparato a la red eléctrica hasta no terminar totalmente la instalación.
• Antes de realizar cualquier operación de limpieza o mantenimiento, desconectar la campana de la red eléctrica mediante la clavija o el interruptor general de la vivienda.
• Todas las operaciones de instalación y mantenimiento se deben realizar utilizando guantes de trabajo.
• El aparato no ha sido diseñado para el uso por parte de niños ni de personas con capacidades físicas, sensoriales o mentales reducidas, o carentes de la experiencia y los conocimientos necesarios para utilizarlo, salvo que lo hagan bajo la vigilancia o las instrucciones de una persona responsable de su seguridad.
• No permitir que los niños jueguen con el aparato.
• No utilizar el aparato sin el filtro de grasas instalado correctamente.
• La campana nunca se debe utilizar como plano de apoyo, a no ser que esto sea expresamente indicado.
• El local debe disponer de suficiente ventilación cuando la campana se utilice simultáneamente con otros aparatos que empleen gas u otros combustibles.
• El aire extraído no debe salir por un conducto utilizado para los humos generados por otros aparatos que empleen gas u otros combustibles.
• Respetar todas las normas relativas a la evacuación del aire.
• Está estrictamente prohibido cocinar alimentos con llama libre debajo de la campana; el empleo de llamas libres es perjudicial para los filtros y puede originar incendios; por lo tanto, se deben evitar en cualquier circunstancia.
• Se recomienda mantener constantemente bajo control la cocción de alimentos por fritura, para evitar que el aceite recalentado arda.
• En cuanto a las medidas sociales y de seguridad que se deben adoptar para la evacuación de los humos, atenerse estrictamente a los reglamentos existentes por las autoridades competentes.
• Se recomienda limpiar el aparato con frecuencia, tanto por dentro como por fuera (AL MENOS UNA VEZ AL MES, respetando las instrucciones de mantenimiento contenidas en este manual).
• El incumplimiento de las instrucciones de limpieza de la campana y de sustitución y limpieza de los filtros implica riesgos de incendio.
• Asegurarse de que las bombillas estén correctamente montadas. De lo contrario, no usar la campana, ya que podrían producirse descargas eléctricas.
• El fabricante declina toda responsabilidad en caso de inconvenientes, daños o incendios derivados del incumplimiento de las instrucciones contenidas en este manual.
• ¡Atención! Las partes accesibles pueden recalentarse considerablemente durante el uso de la placa de cocción.

1. 1

Asistencia

No llame nunca a técnicos no autorizados.

Comunique:

• El tipo de anomalía;
• El modelo de la máquina (Mod.)
• El número de serie (S/N)

Esta información se encuentra en la placa de características colocada en el aparato.

La siguiente información es válida solo para España.

Para nosotros de habla hispana, consulte a su vendedor.

Ampliación de garantía

Llame al 902.363.539 y le informaremos sobre el fantástico plan de ampliación de garantía hasta 5 años.

Consiga una cobertura total adicional de

• Piezas y componentes
• Mano de obra de los técnicos
• Desplazamiento a su domicilio de los técnicos

Y NO PAGUE AVERÍAS NUNCA MÁS

Servicio de asistencia técnica (SAT)

Llame al 902.133.133 y nuestros técnicos intervendrán con rapidez y eficacia, devolviendo el electrodoméstico a sus condiciones óptimas de funcionamiento.

En el SAT encontrará recambios, accesorios y productos específicos para la limpieza y mantenimiento de su electrodoméstico a precios competitivos.

ESTAMOS A SU SERVICIO

PT

Assistência

Para la instalación correcta del aparato consultar las figuras de las primeras páginas de este manual.

La instalación debe ser realizada por personal cualificado.

Conexión eléctrica

La tensión de red tiene que coincidir con el valor de tensión indicado en la etiqueta de características que se encuentra en el interior de la campana. Si el aparato tiene clavija, conéctela a una toma conforme a las normas vigentes, situada en una zona accesible. Si el aparato no tiene clavija (conexión directa a la red) o la clavija queda en una zona inaccesible, se debe aplicar un interruptor bipolar conforme a las normas, que asegure la desconexión completa de la red en las condiciones existentes para la categoría de sobretensión III, de conformidad con las normas de instalación.

¡Atención! Comprobar que el cable de red se haya montado correctamente, antes de reconectar el circuito de la campana a la alimentación de red y verificar el funcionamiento correcto.

Evacuación del aire (para las versiones aspirantes)

Conectar la campana a tubos y orificios de evacuación de pared de diámetro equivalente al de la salida de aire (brida de conexión). El uso de tubos y orificios de evacuación de pared de diámetro inferior implica una disminución de las prestaciones de aspiración y un considerable aumento del ruido.

Se declina cualquier responsabilidad al respecto.

Utilizar un conductor de la longitud mínima indispensable. ¡Utilizar un conductor con el menor número de curvas posible! ¡Evitar cambios de sección drásticos del conducto! ¡Utilizar un conducto cuyo interior sea lo más liso posible! El material del conductor debe ser conforme a las normas. No conectar la campana a los conductos de evacuación de los humos producidos por otros aparatos de combustión, como calderas, chimeneas, estufas, etc. Para la evacuación del aire, respetar las prescripciones de las autoridades competentes. El aire no se debe evacuar en una cavidad de pared, a no ser que esta sea adecuada para este uso. Equipar el local con tomas de aire para evitar que la campana cree una presión negativa en el ambiente (que no debe superar los 0,04 mbar). ¡La empresa declina cualquier responsabilidad en caso de incumplimiento de estas reglas.

¿Filtrante o Aspirante?

¡La campana está lista para ser realizada en versión aspirante. Para usar la campana en versión filtrante es necesario instalar el KIT ACCESORIO.

Nota: Si se suministra en dotación, en algunos casos, el sistema de filtración adicional a base de carbones activos podrá ya estar instalado en la campana.

La información para transformar la campana de versión aspirante a versión filtrante está contenida en este manual (ver "Versión filtrante").

Versión aspirante

La campana depura el aire y lo expulsa al exterior a través de un conductor de evacuación (diámetro 150mm) fijado en la brida de empalme. El diámetro del tubo de evacuación debe ser equivalente al diámetro del aro de conexión.

¡Atención! El tubo de evacuación no se suministra de serie, sino que se compra por separado.

En la parte horizontal, el tubo debe tener una leve inclinación hacia arriba (10° aprox.) para poder transportar el aire hacia el exterior con mayor calidad. Si la campana está provista de filtros de carbón, ellos se deben quitar.

Versión filtrante

La campana depura el aire y lo introduce en la habitación. Para utilizar la campana en esta versión es necesario instalar un sistema de filtración adicional a base de carbones activos. Esta versión requiere deflector de aire, reducción y filtros de carbón. El tubo superior debe tener las ranuras de evacuación en la parte superior.

Datos Técnicos

Modelo	Altura (cm)	Ancho (cm)	Profundidad (cm)	Ø del tubo deitters (cm)
GLASS 60cm 61-8	259.8 50	15/12
GLASS 90cm 61-8	289.9 50	15/12

Sigla del modelo	Lámpara (V)	Absorcción de la lámpara (W)	Absorcción total (W)
IHF 6.5 A M IX
IHF 9.5 A M IX
IHF 6.5F A M IX	Halógena 2	x 40 150
IHC 9.5F A M IX
IHC 9.5 A M IX
IHC 6.5F A M IX

	Potencia Voltaje Casquillo Dimensiones
Halógena 25 W 2	x 25 W 230 V	G9	L40xØ14
Halógena 20 W	2 x 20 W	12 V	G4	L30xØ10

LED*	Grupo de Riesgo 1 según la norma EN 62471

CE	Las campanas son conformes a las siguientes Directivas CE: ·“Low voltage” Directive 2006/95/EC (12-12-2006) ·“EMC” Directive 2004/108/EC (15-12-2004)

• Presente solo en algunos modelos

ES

Mandos GLASS

Modelos con botonera mecánica

IHF 6.5AMIX-IHF9.5AMIX IHF6.5FAMIX-IHC9.5FAMIX IHC9.5AMIX-IHC6.5FAMIX

T1T2T3T4T5

T1 Reset motor

Al pulsar esta tecla durante el funcionamiento, la campana se pone en estado OFF.

T2 Velocidad 1

Al pulsar esta tecla, la campana pasa del estado anterior a la velocidad 1.

T3 Velocidad 2

Al pulsar esta tecla, la campana vuelve al estado anterior a la velocidad 2.

T4 Velocidad 3

Al pulsar esta tecla, la campana vuelve al estado anterior a la velocidad 3.

T5 ON/OFF luces

Mantenimiento y cuidados

¡Atención! Antes de realizar cualquier operación de limpieza o mantenimiento, desconectar la campana de la red eléctrica mediante la clavija o el interruptor general de la vivienda.

Primera limpieza

• Sacar las películas de protección
• Eliminar las impurezas con una esponja húmeda y poco jabón neutro
• Enjuagar con un paño húmedo
• Secar con un paño suave; si la campana es de acero inoxidable, seguir la dirección del satinado del metal

Limpieza periódica

La campana se debe limpiar con frecuencia (al menos con la misma frecuencia con que se realiza el mantenimiento de los filtros de grasas), tanto por dentro como por fuera. Para la limpieza hay que utilizar un paño humedecido con detergentes líquidos neutros y agua tibia. Evitar el uso de productos abrasivos o corrosivos.

Atención: El incumplimiento de las instrucciones de limpieza del aparato y de sustitución de los filtros implica riesgos de incendio. Se recomienda atenerse a las instrucciones. El fabricante se exime de cualquier responsabilidad en caso de daños del motor o de incendios provocados por un mantenimiento no adecuado o por el incumplimiento de las advertencias.

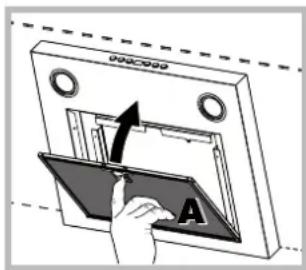

Mantenimiento de los filtros de grasas (A)

El filtro de grasas retiene las partículas de grasa originadas por la cocción. El filtro de grasas se debe limpiar al menos una vez al mes, a mano o en el lavavajillas a baja temperatura y con ciclo corto, utilizando detergentes no agresivos.

Desmontar el filtro de grasas

tirando de la manilla de desenganche con muelle. Al lavarlo en el lavavajillas, el filtro de grasas metálico podría perder brillo, pero su poder de filtración no varía.

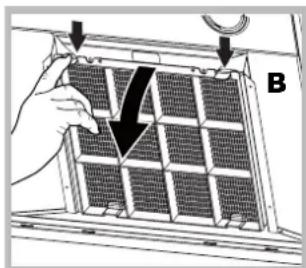

Mantenimiento del filtro de carbón (B)

El filtro de carbón retiene los olores desagradables derivados de la cocción. La frecuencia de saturación del filtro de carbón depende del tipo de cocina y de la regularidad con que se limpie el filtro de grasas. En cualquier caso, es necesario sustituir el cartucho al menos cada veinte meses.

Este filtro NO se puede lavar ni regenerar.

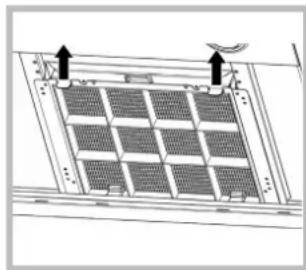

Desmontaje: Quitar el filtro de carbones activos presionando las dos palancas delanteras que lo fijan en la campana.

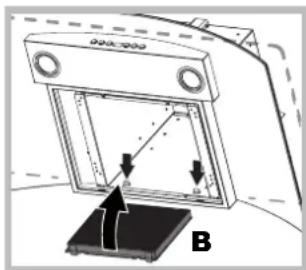

Montaje: Enganchar el filtro de carbones activos primero por detrás en las pestañas metálicas de la campana; luego por delante presionando las dos palancas.

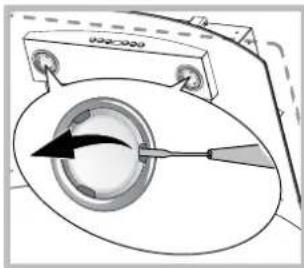

Sustitución de las lámparas

Desconectar el aparato de la red eléctrica y sacar los filtros de grasas.

¡Atención! Antes de tocar las lámparas, comprobar que estén frías.

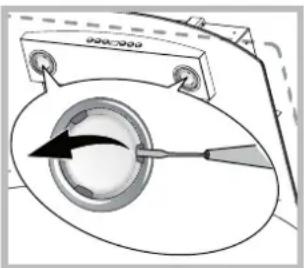

1. Extraer la protección haciendo palanca con un destornillador de punta plana o una herramienta similar.
2. Sustituir la lámpara averiada. Utilizar solo lámparas de las mismas características (para más detalles ver los datos técnicos en el manual).
3. Cerrar la protección (se fija a presión).

Sustitución de las lámparas LED

La campana cuenta con un sistema de iluminación con tecnología LED. Los LED garantizan una iluminación óptima, mayor duración y menor consumo que las bombillas tradicionales. Para la sustitución, llamar al servicio de asistencia.

Cable eléctrico

Si el cable de alimentación está dañado, debe ser reemplazado por el fabricante o por su Servicio de Asistencia Técnica a fin de prevenir riesgos.

ELIMINACIÓN

Este aparato lleva la marca CE de conformidad con la Directiva Europea 2012/19/EC sobre desechos de aparatos eléctricos y electrónicos (RAEE). Su eliminación correcta evita consecuencias negativas para el medio ambiente y la salud.

El símbolo en el aparato o en los documentos que se suministran con el aparato indica que no se puede tratar como desecho doméstico. Es necesario entregarlo en un punto de recogida para el reciclado de aparatos eléctricos y electrónicos. Elimínelo de conformidad con las normas locales sobre eliminación de desechos. Para obtener información más detallada sobre el tratamiento, la recuperación y el reciclado de este producto, póngase en contacto con el ayuntamiento, el servicio de eliminación de desechos urbanos o la tienda donde adquirió el producto.

Anomalías y soluciones

En caso de defectos de funcionamiento, antes de llamar al Servicio de Asistencia realizar los siguientes controles:

Si la campana no funciona:

Comprobar que:

• no se haya producido un corte de corriente.
• se haya seleccionado una velocidad.

Si el rendimiento de la campana es escaso:

Comprobar que:

• La velocidad seleccionada sea suficiente para la cantidad de humos y vapores producidos.
• La comida está aireada lo suficiente para permitir el recambio de aire.
• El filtro de carbón no está consumido (campana filtrante).

Si la campana se para durante el funcionamiento normal:

Comprobar que:

• no se haya producido un corte de corriente.
• el interruptor omnipolar no se haya disparado.

En caso de anomalías de configuración, antes de recurrir al Servicio de Asistencia, desconectar la clavija, partir el aparato desconectado de la alimentación electrónica al menos 5 segundos y volver a conectar la clavija. Si vuelve a presentarse la anomalía, contactar con el Servicio de Asistencia.

Use una conducción con el menor número de curvas posible.

La Empresa declina cualquier responsabilidad si estas normas no son respetadas.

1. Vuelva a cerrar la protección (fijación por encaje).
