IHC 9.5S A M IX - Campana extractora INDESIT - Manual de uso y guía de instrucciones gratis

Tipo de producto	Campana extractora
Marca	Indesit
Modelo	IHC 9.5S A M IX
Ancho	90 cm
Material	Acero inoxidable
Tipo de instalación	Chimenea / Isla
Alimentación eléctrica	220-240 V, 50-60 Hz
Potencia del motor	280 W
Clase energética	A+
Caudal de aire máximo	750 m³/h
Número de velocidades	3 velocidades + intensiva
Iluminación	LED, 2 x 3 W
Tipo de filtro	Filtro de grasa metálico lavable
Control	Electrónico táctil
Nivel sonoro máximo	65 dB(A)
Altura de la chimenea	780-1300 mm
Peso neto	15 kg
Mantenimiento y limpieza	Limpieza regular del filtro de grasa en el lavavajillas
Seguridad	Apagado automático, seguridad infantil
Piezas de repuesto disponibles	Filtros, bombillas, mando a distancia
Reparabilidad	Índice de reparabilidad 8,2/10

Preguntas frecuentes - IHC 9.5S A M IX INDESIT

¿Cómo instalar la campana Indesit IHC 9.5S A M IX?

La instalación debe ser realizada por un profesional cualificado. Asegúrese de respetar las distancias de seguridad (mín. 65 cm sobre una cocina eléctrica, 75 cm para gas). Utilice un conducto de evacuación adecuado.

¿Cómo limpiar el filtro de grasa?

El filtro metálico se limpia en el lavavajillas (programa intensivo, 65°C) o a mano con un cepillo y detergente. Déjelo secar completamente antes de volver a colocarlo.

¿Cómo reemplazar el filtro de carbón?

Para un funcionamiento en recirculación, el filtro de carbón (no incluido) debe reemplazarse cada 3 a 4 meses. Abra el panel frontal, retire el filtro antiguo e inserte el nuevo.

¿Qué hacer si la campana no se enciende?

Verifique primero el disyuntor y el enchufe. Asegúrese de que los controles táctiles estén limpios. Si el problema persiste, contacte al servicio postventa.

¿Cómo activar la velocidad intensiva?

Presione el botón de activación de la velocidad intensiva (a menudo marcado como 'Boost' o 'P'). Funciona durante 5 minutos y luego vuelve automáticamente a la velocidad anterior.

¿Cuál es el nivel sonoro de esta campana?

El nivel sonoro máximo es de 65 dB(A) en velocidad intensiva. En velocidad normal, es de aproximadamente 50-58 dB(A).

¿La campana funciona en modo recirculación?

Sí, puede funcionar en recirculación con un filtro de carbón activo (no incluido). Para el modo evacuación, se necesita un conducto hacia el exterior.

¿Cómo ajustar el temporizador?

Presione la tecla de temporizador (reloj) para activar el apagado diferido. Puede programar de 1 a 15 minutos. La campana se apagará automáticamente.

¿Cuál es la garantía de la campana Indesit IHC 9.5S A M IX?

La garantía legal es de 2 años. Se puede contratar una extensión de garantía. Conserve la factura de compra.

¿Cómo obtener piezas de repuesto?

Las piezas de repuesto están disponibles en el servicio postventa de Indesit o en su sitio web. Utilice el modelo IHC 9.5S A M IX para solicitarlas.

MANUAL DE USUARIO IHC 9.5S A M IX INDESIT

Manual de instrucciones

CAMPANA

Sumario

Manual de instrucciones,1

Montaje, 4

Advertencias,13

Asistencia,31

Instalación,43

Mandos GLASS,44

Mantenimiento y cuidados,44

Anomalías y soluciones,45

GB

English

! Es importante conservar este manual para poder consultarlo en cualquier momento. En caso de venta, cesión o traslado, el manual debe permanecer junto al aparato.

! Lea atentamente las instrucciones: contienen información importante sobre la instalación, el uso y la seguridad.

! No realizar variaciones eléctricas o mecánicas en el aparato ni en los conductos de evacuación.

Seguridad general

- La distancia mínima entre la superficie de apoyo de los recipientes en la placa de cocción y la parte inferior de la campana debe ser de al menos:

65 cm si la campana se instala sobre una placa de gas;

55 cm si la campana se instala sobre una placa eléctrica.

Si las instrucciones de instalación de la placa de gas especifici can una distancia mayor, es necesario respetarla.

- La campana está dotada de tacos de fi jación adecuados para la mayoría de las paredes y los techos.

No obstante, es necesario consultar a un técnico especializado para comprobar la idoneidad de los materiales de acuerdo con el tipo de pared o techo, que deberá ser sufi cientemente sólido para sostener el peso de la campana.

- ¡Atención! No conectar el aparato a la red eléctrica hasta no terminar totalmente la instalación.

- Antes de realizar cualquier operación de limpieza o mantenimiento, desconectar la campana de la red eléctrica mediante la clavija o el interruptor general de la vivienda.

- Todas las operaciones de instalación y mantenimiento se deben realizar utilizando guantes de trabajo.

- El aparato no ha sido diseñado para el uso por parte de niños ni de personas con capacidades físicas, sensoriales o mentales reducidas, o carentes de la experiencia y los conocimientos necesarios para utilizarlo, salvo que lo hagan bajo la vigilancia o las instrucciones de una persona responsable de su seguridad.

- No dejar que los niños jueguen con el aparato.

- No utilizar el aparato sin el filtro de grasas instalado correctamente.

- La campana NUNCA se deberá utilizar como plano de apoyo, a no ser que esto sea expresamente indicado.

- El local debe disponer de suficiente ventilación cuando la campana se utiliza simultáneamente con otros aparatos que empleen gas u otros combustibles.

- El aire extraído no debe salir por un conducto utilizado para los humos generados por otros aparatos que empleen gas u otros combustibles.

- Respetar todas las normas relativas a la evacuación del aire.

- Está estrictamente prohibido cocinar alimentos con llama libre debajo de la campana; el empleo de llamas libres es perjudicial para los fi Itros y puede originar incendios; por lo tanto, se debe evitar en cualquier circunstancia.

- Se recomienda mantener constantemente bajo control la cocción de alimentos por fritura, para evitar que el aceite recalentado arda.

- En cuanto a las medidas técnicas y de seguridad que se deben adoptar para la evacuación de los humos, atenerse estrictamente a los reglamentos establecidos por las autoridades competentes.

- Se recomienda limpiar el aparato con frecuencia, tanto por dentro como por fuera (AL MENOS UNA VEZ AL MES, respetando las instrucciones de mantenimiento contenidas en este

manual).

• El incumplimiento de las instrucciones de limpieza de la campana y de sustitución y limpieza de los filtros implica riesgos de incendio.
• Asegurarse de que las bombillas estén correctamente montadas. De lo contrario, no utilizar la campana, ya que podrían producirse descargas eléctricas.
• El fabricante declina toda responsabilidad en caso de inconvenientes, daños o incendios derivados del incumplimiento de las instrucciones contenidas en este manual.
• ¡Atención! Las partes accesibles pueden recalentarse considerablemente durante el uso de la placa de cocción.
• El presente aparato puede ser utilizado por niños mayores de 8 años y por personas con capacidades físicas, sensoriales o mentales disminuidas o sin experiencia ni conocimientos, si se encuentran bajo una adecuada vigilancia o si han sido instruidos sobre el uso del aparato de modo seguro y comprenden los peligros relacionados con el mismo. Los niños no deben jugar con el aparato. Las operaciones de limpieza y de mantenimiento no deben ser realizadas por niños sin vigilancia.

PT

Advertências

! No llame nunca a técnicos no autorizados.

Comunique:

• El tipo de anomalía;
• El modelo de la máquina (Mod.)
• El número de serie (S/N)

Esta información se encuentra en la placa de características colocada en el aparato.

La siguiente información es válida solo para España. Para otros países de habla hispana consulte a su vendedor.

Ampliación de garantía

Llame al 902.363.539 y le informaremos sobre el fantástico plan de ampliación de garantía hasta 5 años.

Consiga una cobertura total adicional de

• Piezas y componentes
• Mano de obra de los técnicos
• Desplazamiento a su domicilio de los técnicos

Y NO PAGUE AVERIAS NUNCA MAS

Servicio de asistencia técnica (SAT)

Llame al 902.133.133 y nuestros técnicos intervendrán con rapidez y efi cacia, devolviendo el electrodoméstico a sus condiciones óptimas de funcionamiento.

En el SAT encontrará recambios, accesorios y productos específicos para la limpieza y mantenimiento de su electrodoméstico a precios competitivos.

ESTAMOS A SU SERVICIO

PT

Assistência

Para la instalación correcta del aparato consultar las figuras de las primeras páginas de este manual.

La instalación debe ser realizada por personal cualifi cado.

Conexión eléctrica

La tensión de red tiene que coincidir con el valor de tensión indicado en la etiqueta de características que se encuentra en el interior de la campana. Si el aparato tiene clavija, conectarla a una toma conforme a las normas vigentes, situada en una zona accesible. Si el aparato no tiene clavija (conexión directa a la red) o la clavija queda en una zona inaccesible, se deberá aplicar un interruptor bipolar conforme a las normas, que asegure la desconexión completa de la red en las condiciones establecidas por la categoría de sobretensión III, de conformidad con las normas de instalación.

¡Atención! Comprobar que el cable de red se haya montado correctamente, antes de reconectar el circuito de la campana a la alimentación de red y verificar el funcionamiento correcto.

Evacuación del aire (para las versiones aspirantes)

Conectar la campana a tubos y orifi cios de evacuación de pared de diámetro equivalente al de la salida del aire (brida de conexión). El uso de tubos y orifi cios de evacuación de pared de diámetro inferior implica una disminución de las prestaciones de aspiración y un considerable aumento del ruido.

Se declina cualquier responsabilidad al respecto.

! Utilizar un conducto de la longitud mínima indispensable.
! Utilizar un conducto con el menor número de curvas posible.
! Evitar cambios de sección drásticos del conducto.
! Utilizar un conducto cuyo interior sea lo más liso posible.
! El material del conducto debe ser conforme a las normas.
! No conectar la campana a los conductos de evacuación de los humos producidos por otros aparatos de combustión, como calderas, chimeneas, estufas, etc.
! Para la evacuación del aire respetar las prescripciones de las autoridades competentes. El aire no se debe evacuar a través de una cavidad de pared, a no ser que ésta sea especifi ca para este uso.
! Equipar el local con tomas de aire para evitar que la campana cree una presión negativa en el ambiente (que no debe superar los 0,04 mbar).
! La empresa declina cualquier responsabilidad en caso de incumplimiento de estas reglas.

¿Filtrante o Aspirante?

! La campana está lista para ser utilizada en versión aspirante. Para utilizar la campana en versión filtrante es necesario instalar el KIT ACCESORIO.

Nota: Si se suministra en dotación, en algunos casos, el sistema de filtración adicional a base de carbones activos podría ya estar instalado en la campana.

La información para transformar la campana de versión aspirante a versión fi Itrante está contenida en este manual (ver "Versión fi Itrante").

Versión aspirante

La campana depura el aire y lo expulsa al exterior a través de un conducto de evacuación (diámetro 150mm) fi jado en la brida de empalme. El diámetro del tubo de evacuación debe ser equivalente al diámetro del aro de conexión.

¡Atención! El tubo de evacuación no se suministra de serie sino que se compra por separado.

En la parte horizontal, el tubo debe tener una leve inclinación hacia arriba (10° aprox.) para poder transportar el aire hacia el exterior con mayor facilidad. Si la campana está provista de fi ltros de carbón, éstos se deben quitar.

Versión fi Itrante

La campana depura el aire y lo introduce en la habitación. Para utilizar la campana en esta versión es necesario instalar un sistema de filtración adicional a base de carbones activos. Esta versión requiere deflector de aire, reducción y filtro(s) de carbón. El tubo superior debe tener las ranuras de evacuación en la parte superior.

Datos Técnicos

Modelo	Altura (cm)	Ancho (cm)	Profundidad (cm)	∅ del tubo de salida (cm)
GLASS 60cm 61-8	2 59.8 50	15/12
GLASS 90cm 61-8	2 89.9 50	15/12

Por favor, consulte la placa con el fin de verificar la absorción total y la absorción de la luz.

	Potencia Voltaje Casquillo Dimensiones
Halógena 25 W 2	x 25 W 230 V	G9	L40x∅14
Halógena 20 W 2	x 20 W	12 V	G4	L30x∅10

LED*	Grupo de Riesgo 1 según la norma EN 62471

CE	El modelo está en conformidad con las siguientes directivas de la UE:Las campanas son conformes a las siguientes Directivas CE:“Low voltage” Directive 2006/95/EC (12-12-2006)“EMC” Directive 2004/108/EC (15-12-2004)Referencia UR no. 66/2014 de la Directiva no. 2009/125/CE.

Norma de referencia:

• EN 60704-2-13:2011; EN 60704-3:2006
• EN 61591:1997; EN 61591:1997/A1:2006; EN 61591:1997/A2:2011; EN 61591:1997/A11:2014
• EN 50564:2011

* Presente sólo en algunos modelos

Modelos con botonera mecánica

IHC6.5AMIX-IHC6.5SFCMIX

IHC9.5SAMIX-IHC9.5SFCMIX

IHF6.5SAMIX-UHC6.5SFAMIX

T1 T2 T3 T4 T5

T1 Reset motor

Al pulsar esta tecla durante el funcionamiento, la campana se pone en estado OFF.

T2 Velocidad 1

Al pulsar esta tecla, la campana pasa del estado anterior a la velocidad 1.

T3 Velocidad 2

Al pulsar esta tecla, la campana pasa del estado anterior a la velocidad 2.

T4 Velocidad 3

Al pulsar esta tecla, la campana pasa del estado anterior a la velocidad 3.

T5 ON/OFF luces

Mantenimiento y cuidados

¡Atención! Antes de realizar cualquier operación de limpieza o mantenimiento, desconectar la campana de la red eléctrica mediante la clavija o el interruptor general de la vivienda.

Primera limpieza

• Sacar las películas de protección
• Eliminar las impurezas con una esponja húmeda y poco jabón neutro
• Enjuagar con un paño húmedo
• Secar con un paño suave; si la campana es de acero inoxidable, seguir la dirección del satinado del metal

Limpieza periódica

La campana se debe limpiar con frecuencia (al menos con la misma frecuencia con que se realiza el mantenimiento de los fi Itros de grasas), tanto por dentro como por fuera. Para la limpieza hay que utilizar un paño humedecido con detergentes líquidos neutros y agua tibia.

Evitar el uso de productos abrasivos o corrosivos.

Atención: El incumplimiento de las instrucciones de limpieza del aparato y de sustitución de los filtros implica riesgos de incendio. Se recomienda atenerse a las instrucciones. El fabricante se exime de cualquier responsabilidad en caso de daños del motor o de incendios provocados por un mantenimiento no adecuado o por el incumplimiento de las advertencias.

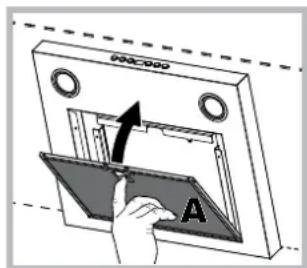

Mantenimiento de los fi Itros de grasas (A)

El fi ltro de grasas retiene las partículas de grasa originadas por la cocción. El filtro de grasas se debe limpiar al menos una vez al mes, a mano o en el lavavajillas a baja temperatura y con ciclo corto, utilizando detergentes no agresivos.

Desmontar el fi ltro de grasas

tirando de la manilla de desenganche con muelle. Al lavarlo en el lavavajillas, el filtro de grasas metálico podría perder brillo, pero su poder de fi ltración no varía.

Mantenimiento del fi ltro de carbón (B)

El filtro de carbón retiene los olores desagradables derivados de la cocción. La frecuencia de saturación del fi ltro de carbón depende del tipo de cocina y de la regularidad con que se limpie el filtro de grasas. En cualquier caso, es necesario sustituir el cartucho al menos cada veinte meses.

Este fi Itro NO se puede lavar ni regenerar.

Desmontaje: Quitar el filtro de carbones activos presionando las dos palancas delanteras que lo fi jan en la campana.

Montaje: Enganchar el fi ltro de carbones activos primero por detrás en las pestañas metálicas de la campana; luego por delante presionando las dos palancas.

Sustitución de las lámparas

Desconectar el aparato de la red eléctrica y sacar los filtros de grasas.

¡Atención! Antes de tocar las lámparas, comprobar que estén frías.

1. Extraer la protección haciendo palanca con un pequeño destornillador de punta plana o una herramienta similar.

2. Sustituir la lámpara averiada. Utilizar sólo lámparas de las mismas características (para más detalles ver los datos técnicos en el manual).

3. Cerrar la protección (se fi ja a presión).

Sustitución de las lámparas LED *

La campana cuenta con un sistema de iluminación con tecnología LED. Los LED garantizan una iluminación óptima, mayor duración y menor consumo que las bombillas tradicionales. Para la sustitución llamar al servicio de asistencia.

Cable eléctrico

Si el cable de alimentación está dañado, deberá ser cambiado por el fabricante o por su Servicio de Asistencia Técnica a fin de prevenir riesgos.

ELIMINACIÓN

Este aparato lleva la marca CE de conformidad con la Directiva Europea 2012/19/EC sobre desechos de aparatos eléctricos y electrónicos (RAEE). Su eliminación correcta evita consecuencias negativas para el medio ambiente y la salud.

El símbolo en el aparato o en los documentos que se suministran con el aparato indica que no se puede tratar como desecho doméstico. Es necesario entregarlo en un punto de recogida para el reciclado de aparatos eléctricos y electrónicos. Elimínelo de conformidad con las normas locales sobre eliminación de desechos. Para obtener información más detallada sobre el tratamiento, la recuperación y el reciclado de este producto, póngase en contacto con el ayuntamiento, el servicio de eliminación de desechos urbanos o la tienda donde adquirió el producto.

Anomalías y soluciones

En caso de defectos de funcionamiento, antes de llamar al Servicio de Asistencia realizar los siguientes controles:

Si la campana no funciona:

Comprobar que:

• no se haya producido un corte de corriente.
• se haya seleccionado una velocidad.

Si el rendimiento de la campana es escaso:

Comprobar que:

• La velocidad seleccionada sea suficiente para la cantidad de humos y vapores producidos.
• La cocina esté aireada lo suficiente para permitir el recambio de aire.
• El filtro de carbón no esté consumido (campana filtrante).

Si la campana se para durante el funcionamiento normal:

Comprobar que:

• no se haya producido un corte de corriente.
• el interruptor omnipolar no se haya disparado.

En caso de anomalías de funcionamiento, antes de recurrir al Servicio de Asistencia, desconectar la clavija, dejar el aparato desconectado de la alimentación eléctrica al menos 5 segundos y volver a conectar la clavija. Si vuelve a presentarse la anomalía, contactar con el Servicio de Asistencia.

Ahorrar energía y respetar el medio ambiente

• Utilice la campana mediante el establecimiento de la velocidad de acuerdo con la necesidad de la extracción real, por favor limite el uso de la función “velocidad intensiva”, si está presente. El uso de la campana en forma racional le permite limitar el consumo de energía y evitar una inútil pérdida de aire limpio y aire acondicionado.
• Por favor, no encienda la luz de la campana a menos que sea necesario para iluminar el área de la cocina.
