Өнім түрі	Ас үй сорғышы
Бренд	Indesit
Модель	IHC 9.5S A M IX
Ені	90 см
Материал	Тот баспайтын болат
Орнату түрі	Түтін мұржасы / Арал
Электр қоректенуі	220-240 В, 50-60 Гц
Қозғалтқыш қуаты	280 Вт
Энергия тиімділігі класы	A+
Максималды ауа ағыны	750 м³/сағ
Жылдамдықтар саны	3 жылдамдық + қарқынды
Жарықтандыру	LED, 2 x 3 Вт
Сүзгі түрі	Жууға болатын металл май сүзгісі
Бақылау	Сенсорлық электронды
Максималды шу деңгейі	65 дБ(А)
Түтін мұржасының биіктігі	780-1300 мм
Нетто салмағы	15 кг
Күтім және тазалау	Май сүзгісін ыдыс жуғыш машинада тұрақты тазалау
Қауіпсіздік	Автоматты тоқтату, балалар қауіпсіздігі
Қосалқы бөлшектер қолжетімді	Сүзгілер, шамдар, қашықтан басқару пульті
Жөндеу мүмкіндігі	Жөндеу мүмкіндігі индексі 8,2/10

Жиі қойылатын сұрақтар - IHC 9.5S A M IX INDESIT

Indesit IHC 9.5S A M IX сорғышын қалай орнату керек?

Орнатуды білікті маман жүргізуі керек. Қауіпсіздік қашықтықтарын сақтаңыз (электрлік пештен кемінде 65 см, газ үшін 75 см). Сәйкес шығару құбырын пайдаланыңыз.

Май сүзгісін қалай тазалау керек?

Металл сүзгіні ыдыс жуғыш машинада (қарқынды бағдарлама, 65°C) немесе қолмен щетка мен жуғыш затпен тазалауға болады. Орнына қою алдында толық құрғатыңыз.

Көмір сүзгісін қалай ауыстыру керек?

Рециркуляциялық режимде жұмыс істеу үшін көмір сүзгісі (жинаққа кірмейді) әр 3-4 ай сайын ауыстырылуы керек. Алдыңғы панельді ашыңыз, ескі сүзгіні алып, жаңасын салыңыз.

Сорғыш қосылмаса не істеу керек?

Алдымен автоматты ажыратқыш пен электр розеткасын тексеріңіз. Сенсорлық басқару элементтерінің таза екеніне көз жеткізіңіз. Мәселе шешілмесе, сатудан кейінгі қызметке хабарласыңыз.

Қарқынды жылдамдықты қалай қосу керек?

Қарқынды жылдамдықты іске қосу түймесін басыңыз (көбінесе 'Boost' немесе 'P' деп белгіленген). Ол 5 минут жұмыс істейді, содан кейін автоматты түрде алдыңғы жылдамдыққа оралады.

Бұл сорғыштың шу деңгейі қандай?

Максималды шу деңгейі қарқынды жылдамдықта 65 дБ(А). Қалыпты жылдамдықта шамамен 50-58 дБ(А).

Сорғыш рециркуляция режимінде жұмыс істей ме?

Иә, ол белсенді көмір сүзгісімен (жинаққа кірмейді) рециркуляция режимінде жұмыс істей алады. Шығару режимі үшін сыртқа шығатын құбыр қажет.

Таймерді қалай орнату керек?

Кешіктірілген тоқтатуды іске қосу үшін таймер (сағат) түймесін басыңыз. 1-ден 15 минутқа дейін бағдарламалауға болады. Сорғыш автоматты түрде өшеді.

Indesit IHC 9.5S A M IX сорғышына кепілдік қандай?

Заңды кепілдік 2 жыл. Кепілдікті ұзартуға болады. Сатып алу құжатын сақтаңыз.

Қосалқы бөлшектерді қалай алуға болады?

Қосалқы бөлшектер Indesit сатудан кейінгі қызметінде немесе олардың веб-сайтында қолжетімді. Тапсырыс беру үшін IHC 9.5S A M IX моделін пайдаланыңыз.

ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ IHC 9.5S A M IX INDESIT

Пайдалану нускаулығы,3

Сборка,4

Ескертулер:,27

Көмек,33

Орнату,73

GLASS баскару куралдары,74

Техникалық қызмет көрсету және күтім көрсету,74

Акаулыктарды жою,75

عربي

عربي

تعليمات التشفيل

COOKER HOOD

المحتويات

تعليمات التشفيل، 3

تحذيرات، 29

33، المساعدة

78، التركيب

77 عناصر تحكم GLASS

! Бүл нұсқаулықты кейін қарау үшін сақтап қойыңыз. Құрылғыны сатқан, тасымалдаған немесе басқа жерге жылжытқан кезде, нұсқаулық өніммен бірге болатынына көз жеткізіңіз.

! Нускауларды мукият оқып шығыңыз – олардың ішінде орнатуға, пайдаланушыға және қауіпсіздікке қатысты маңызды ақпарат болады.

! Өнімнің немесе оның ауа шығару түтіктерінің электр немесе механикалық жабдығын өзгертпеніз.

Жалпы қауіпсіздік туралы ақпарат

- Тағам пісіру құрылғысының ыдыстар тұратын беті мен плита сорғышының ең төмен бөлігі арасындағы қашықтық төмендегідей болуы тиіс:

65 см – сорғыш газ плитасы үстіне орнатылған болса

55 см – сорғыш электр плита үстіне орнатылған болса.

Газ плитаны орнату нускаулығында одан үлкен қашықтық берілген болса, оны ескеру керек.

- Плита сорғышымен бірге қабырғалардың/төбелердің көбісінде қолдануға болатын болт тығындары беріледі.

Дегенмен, қабырға/төбе түрі материалы жағынан сәйкес келетінін, яғни құрылғы салмағын көтере алатынын білікті маманға тексерту

керек.

• Абай болыңыз! Орнату аякталғанша кұрылғыны токқа қосуға болмайды.
• Кұрылғыны тазаламас немесе оған қызмет көрсетпес бұрын, қуат айырын ағыту я негізгі айырып қосқышты ажырату арқылы оны токтан ағыту керек.
• Кұрылғыны орнатқан және оған қызмет көрсеткен кезде жұмыс қолғаптарын киіңіз.
• Кауіпсіздігіне жауапты адам бақыламаса я нұсқау бермесе, балалар немесе сезіну не ой қабілеті төмен және тәжірибесі не білімі аз адамдар бүл құрылғыны қолданбауы тиіс.
• Балаларға құрылғымен ойнауға рүқсат берменіз.
• Май сүзгісі орнатылмаған болса, құрылғыны қолданушы болмаңыз!
• Анык түрде нұсқау берілмесе, сорғышты тірек ретінде қолданушы БОЛМАНЫЗ.
• Газ немесе баска отынды жағатын жабдықпен бір уақытта сорғыш қолданылғанда, бөлмеде тиісті вентиляция болуы керек.
• Сорғыштан шығатын ауа газ немесе басқа отынды жағатын жабдықтың түтінін шығаратын құбыр арқылы жіберілмеуі тиіс.
• Ауа шығаруға қатысты барлық ережелерді ұстаныңыз.
• Сорғыш астында жалаң отпен тағам пісіруші болмаңыз; жалаң от сүзгілерді зақымдауы және өртке себеп болуы мүмкін. Ешкашан олай істеуші болмаңыз.
• Кызған май түтанбауы үшін, күырған кезде әрдайым бақылап тұрыңыз.

• Түтін шығару үшін қолданылатын техникалық және сақтандыру шараларына қатысты жөргілікті ережелердің барлығын бұлжытпай орынданыз.

• Өнімнің іші мен сыртын жиї тазалап тұрыңыз (КЕМ ДЕГЕНДЕ АЙЫНА БІР РЕТ; осы нұсқаулықта берілген техникалық қызмет көрсету нұсқауларын орынданыз).

• Сорғышты тазалау және сүзгіні тазалау/ауыстыру нұсқаулары орындалмаса, өрт шығуы мүмкін.
• Шамдарын дұрыстап орнатпай сорғышты қолданушы болмаңыз – ток соғу қаупі бар.
• Осы нүсқаулықта берілген нүсқауларды орындамау нәтижесінде пайда болған қыындық, залал немесе өртке өндіруші жауапты болмайды.
• Абай болыңыз! Тағам пісіру жабдығымен бірге қолданылғанда, құрылғының кейбір бөліктері қатты қызуы мүмкін.
• 8 -ге толмаған балаларға үздіксіз бақылау болмаса, құрылғыдан аулақ ұстау керек. Бұл құрылғыны қауіпсіз түрде қолдану бойынша кеңес не нұсқау берілген және ықтимал қауіп-қатерлерді түсінетін жағдайда, оны 8-ге толған балалар мен дене, сезіну немесе ой қабілеті төмен немесе тәжірибесі мен білімі жеткіліксіз адамдар қолдана алады. Балаларға құрылғымен ойнауға болмайды. Балаларға бақылаусыз құрылғыны тазалауға және оған қызмет көрсетуге болмайды.

!Руксатыжокадамныңкызметінешкашанқабылдамаңыз.

Келесі мәліметтерді оңай жерде ұстаңыз:

• Туындаған проблема түрі.
• Кұрылғының моделі (Мод.).
• Сериялық нөмірі (С/н).

Кейінірек мәліметтердің екі бөлігін құрылғының деректер тақтасынан көре аласыз.

المساعدة

Орнату процедурасы осы нүсқаулықтың алғашқы беттерінде көрсетілген.

Орнатуды білікті маман орындауы тиіс.

Электр қосылымдар

Желідегі кернеу сорғыш ішіндегі номиналды сипаттар тактасында берілген кернеуге сәйкес келуі қажет. Сорғыштың куат айыры болса, оны онай қол жеткізуге болатын реттелмелі розеткаға қосыңыз. Айыры болмаса (желіге тікелей қосу) немесе розеткаға онай қол жеткізу мүмкін болмаса, орнату ережелеріне сәйкес III санат кернеу қушінің артуы жағдайында толығымен электр желіден ажырату мүмкіндігі болуы үшін екі полюсті реттелмелі айырып қосқышқа қосыңыз.

Абай болыңыз! Сорғышты электр желіге қайта қоспас бұрын ток кабелі дұрыс жалғанғанын және ол дұрыс жұмыс істейтінін тексеріп отырыңыз.

Ауа шығысы (ауа шығаратын түтігі бар кұрылғылар үшін)

Сорғышты түтікке және диаметрі ауа шығаратын фланецтің диаметріне тең қабырғадағы ауа шығару тесігіне жалғаңыз. Диаметрі одан кіші түтік пен ауа шығаратын тесік қолданылса, сорғыштың ауа тарту куаты төмендейді және оның жұмыс істеген кездегі шуылы артады.

Өндіруші мүндай әрекеттің салдарына жауапты болмайды.

! Ауа шығару үшін қажетті ең қыска түтікті қолданыңыз.

! Тутік мүмкін болғанша аз майысуы керек

! Түтіктің диаметрін күрт өзгертпеніз.

! Түтіктің іші мүмкін болғанша тегіс болуы тиіс.

! Түтік нормаларға сәйкес келетін материалдан жасалған болуы тиіс.

! Түтікті баска жабдықтың (бойлер, мүрша, пеш, т.б.) түтінін таситын кұбырларға жалғауға болмайды.

! Кузыретті мемлекеттік органдардың ауа шығаруға қатысты нұсқауларын орындаңыз. Ауа шығаруға арналмаған болса, қабырғадағы құысқа ауа шығаруға болмайды.

! Сорғыш бөлме ішінде теріс қысым (оның мәні 0,04 мбар-дан аспауы тиіс) тудырмауы үшін бөлмені ауа кіретін саңылаулармен жабдықтаңыз.

! Өндіруші бүл нұсқауларды орындамау салдарынан туындаған жағдайларға жауапты болмайды.

Сузетін бе немесе түтікке жалғанған ба?

! Сіздің сорғышыңыз түтікке жалғануы тиіс.

Оны сузетін кұрылғы ретінде пайдаланғыңыз келсе, тиісті КЕРЕК-ЖАРАҚТАР ЖИЫНЫН орнату қажет.

Ескертпе: Сорғышпен бірге жеткізілсе, қосымша белсендірілген көмір сүзгі орнатылған болуы мүмкін.

Сорғышты түтікке жалғанатын түрден сүзу нұсқасына түрлендіру нұсқаулары осы нұсқалықта берілген («Сүзу нұсқасы» белімін қараңыз).

Түтікке жалғанатын нұска

Сорғышты ауа тазартып, шығару фланеціне қосылған шығару түтігі (диам. 150 мм) арқылы оны сыртқа жібереді. Шығару түтігінің диаметрі шығару фланецінің диаметрімен бірдей болуы тиіс.

Абай болыңыз! Шығару түтігі бірге берілмейді, оны бөлек сатып алу қажет.

Көлденен бағытталған кезде, ауа сыртқа оңай шығуы үшін түтікті сөл жоғары (шамамен 10°) қарату керек. Сорғыш көмір сүзгілермен жабдықталған болса, оларды алдымен шешіп алу керек.

Сүзу нұсқасы

Сорғыш ауаны тазартып, оны бөлмеге кайтарады. Сорғыштың бул нускасына қосымша белсенді көмір сүзгі кажет.

Бул нускаға ауа дефлекторы, азайту адаптері және көмір сүзгі (-лер) қажет. Устіңгі түтіктің ауа шығаратын саңылаулары ең жоғары жерде орналасуы тиіс.

Техникалық деректері

Модель	Биіктігі (см)	Ені (см)	Тереңдігі (см)	ауа шығару түтігінің диам. (см)
GLASS 60 см 61-	82 59.8 50	15/12
GLASS 90 см 61-	82 89.9 50	15/12

	Куаты кернеуі цоколі Өлшемдері
Галогенді 25 W	2 x 25 W	230 V	G9	L40x∅14
Галогенді 20 W	2 x 20 W	12 V	G4	L30x∅10

LED*

EN 62471 стандартына сэйкес 1-тэуекел тобы

Сорғыштар құрылғы төмендегі ЕО директиваларына сәйкес келеді:

Сорғыштар құрылғы төмендегі ЕО директиваларына сәйкес келеді:

• 2006/95/EC «Темен кернеу» директивасы (12-12-2006)

GLASS баскару куралдары

Механикалық панельмен жабдықталған модельдер

IHC6.5AMIX-IHC6.5SFCMIX

IHC9.5SAMIX-IHC9.5SFCMIX

IHF6.5SAMIX-UHC6.5SFAMIX

T1 T2 T3 T4 T5

T1 Моторды токтату

Сорғыш жұмыс істеп түрганда басылса, ол ӨШЕДІ

Т2 Жылдамдык 1

Түйме басылғанда сорғыш 1-жылдамдықа орнатылады.

Т3 Жылдамдык 2

Туйме басылғанда сорғыш 2-жылдамдыққа орнатылады.

Т4 Жылдамдык 3

Туйме басылғанда сорғыш 3-жылдамдыққа орнатылады.

T5 Шамдарды КОСУ/ӨШІРУ

Техникалық қызмет

көрсету және күтім көрсету

Абай болыңыз! Құрылғыны тазаламас немесе оған қызмет көрсетпес бұрын, қуат айырын ағыту я негізгі айырып қосқышты ажырату арқылы оны токтан ағыту керек.

Алғашқы тазалау

• Корғағыш үлдірді шешіп алыңыз
- Аз ғана бейтарап сабын қосып, дымқыл губкамен тазалаңыз
• Дымкрыл шуберекпен шайыңыз
- Жумсаç шуберекпен сүртіп, құргғатыңыз; сорғыш тот баспайтын болаттан жасалған болса, текстура бойымен құргғатыңыз

Жүйелі тазалау

Сорғыштың іші мен сыртын жиї тазалап тұру қажет (кем дегенде, май сүзгісін ауыстырған кездерде). Дымқыл шуберек пен бейтарап сұйық жұғыш зат қосылған жылы су қолданыңыз.

Қырғыш немесе тотықтырғыш заттарды пайдаланбаныз. Ескерту: Сорғышты тазалау және сүзгілерді тазалау/ауыстыру нұсқаулары орындалмаса, өрт шығуы мүмкін. Нұсқауларды бүлжытпай орынданаңыз. Өндіруші моторға келген закымдарға немесе дұрыс күтім жасамау я жоғарыдағы нұсқауларды орындамау салдарынан шыққан өртке жауапты болмайды.

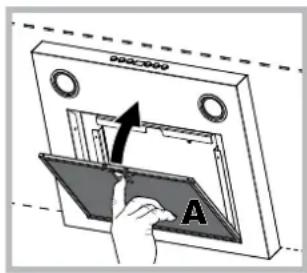

Май сүзгісіне қызмет көрсету (А)

Май сүзгісі тағам пісірген кезде шығатын май бөлшектерін ұстайды; оны кем дегенде айына бір рет, әлсіз жуғыш затпен қолмен немесе төмен температуралы қыска ыдыс жуғыш циклымен тазалау керек.

Май сүзгісін шығарып алу

ушін серіппелі тутканы тартыңыз. Ыдыс жуғышта жуылса, металл сүзгінің түсі өзгеруі мүмкін, бірақ оның жұмысына нұқсан көлмейді.

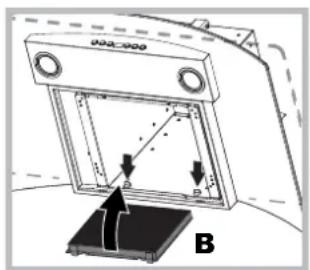

Көмір сүзгіге қызмет көрсету (В)

Көмір сүзгісі жағымсыз тағам пісіру іністерін ұстайды. Сүзгі пісірілетін тағам түріне және май сүзгісін тазалау жилігіне байланысты әр түрлі жилікпен қанығып отырады. Картридж кем дегенде жырма айда бір рет ауыстырылулы тиіс.

Бүл сүзгіні жууға немесе қалпына келтіруге болмайды

Бөлшектеу: Сорғышқа бекітіп тұратын алдыңғы екі інінтіректі басып, белсендірілген көмір сүзгісін шешіп алыңыз.

Курастыру: Белсендірілген көмір сүзгісін алдымен сорғыштыңартқыжағындағы металл тілдердін, одан кейін алдыңғы жағындағы екі інінтіректің көмегімен бекітіңіз.

Курылғыны токтан ағытып, май сүзгісін шешіп алыңыз.

Абай болыңыз! Устамас бұрын, шамдар салқындағанына көз жеткізіңіз.

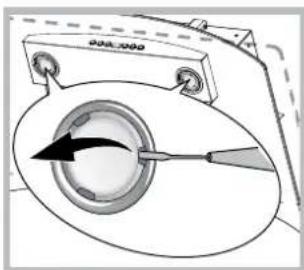

1. Сактандырғышты шығарып алыңыз: кішкене тегіс басты бұрағышпен немесе оған ұқсас құралмен шығарыңыз.

2. А қа үлы шамды ауыстырыңыз. Түрі бірдей шамдарды ғана қолданыңыз (мәліметалу үшін, төмендегі нұсқаупі деректі қараңыз).

3. Сактандырғышты орнына орнатыңыз (итеріп, орнатыңыз).

Шамдарды ауыстыру LED \*

Сорғышта диод технологиясына негізделген жарыктандыру жүйесі бар. Диодтар әдеттегі шамдарға қарағанда оңтайлы жарыктандыруды, ұзағырақ жұмыс істеуді және азырақ қуат пайдалануды қамтамасыз етеді. Оларды ауыстыру үшін көмек көрсету қызметіне хабарласыңыз.

Электр кабелі

Куат кабелі зақымдалса, тәуекелдердің алдын алу үшін оны өндірушіге немесе оның техникалық қызметіне ауыстыртуға болады.

КОКЫСКА ТАСТАУ

Бул курылғы Қоқыс электр және электрондық жабдыққа (WEEE) қатысты ЕС/2012/19 Еуропалық директивасына сәйкес келеді деп белгіленген. Қурылғы қоқыска дұрыс тасталуын қамтамасыз ету арқылы пайдаланушы қоршаған орта мен қоғамның денсаулығын қорғауға ат салысады.

Өнімdegі немесе оның құжаттамасындағы таңбасы өнімді түрмыстық қоқыс тасталмауы, оның орнына электр және электрондық қоқысты сурыптау орталығына табысталуы тиіс екенін білдіреді. Жергілікті қоқыс тастау заңдарына сәйкес әрекет етіңіз. Өнімді қолдану, қалпына келтіру және қайта өндеу туралы қосымша мәлімет алу үшін жергілікті құзырлы органдарға, қоқыс жинау қызметіне немесе өнімді сатып алған орынға хабарласыңыз.

Акаулыктарды жою

Жұмыс істемей қалса, техникалық қызмет көрсету орталығына хабарласпас бұрын төмендегі қарапайым жағдайларды тексеріңіз:

Сорғыш жұмыс істемесе:

Келесі жағдайларды тексеріңіз:

• курылғы қосылып түр.

• жылдамдык орнатылған.

Сорғыш тиімді жұмыс істемесе:

Келесі жағдайларды тексеріңіз:

• тандалған мотор жылдамдығы шыққан түтін мен бу көлемін өндеуге жеткілікті.
  • кұрылғы ауа алуы үшін ас үйде тиісті вентиляция бар.
  • көмір сүзгі каныкпаған (сүзу нүскасы).

Жұмыс істеп түрган кезде, сорғыш өшіп қалатын болса:

Келесі жағдайларды тексеріңіз:

• курылғы қосылып түр.

- айырып коскыш косылмаған.

Ақаулы жұмыс істеген жағдайда, техникалық қызмет көрсету орталығына хабарласпас бұрын, айырын ағыту арқылы құрылғыны токтан кем дегенде 5 секундқа ағытып, қайта қосыңыз. Ақаулық шешілмесе, техникалық қызмет көрсету орталығына хабарласыңыз.

Жұмыс істеп түрған кезде, сорғыш өшіп қалатын болса:

Келесі жағдайларды тексеріңіз:

• курылғы қосылып түр.

- айырып коскыш косылмаған.

Ақаулы жұмыс істеген жағдайда, техникалық қызмет көрсету орталығына хабарласпас бұрын, айырын ағыту арқылы құрылғыны токтан кем дегенде 5 секундқа ағытып, қайта қосыңыз. Ақаулық шешілмесе, техникалық қызмет көрсету орталығына хабарласыңыз.
