Бренд	Indesit
Модель	IHT 6.5 C M IX
Өнім түрі	Ас үй сорғышы
Ені	59,8 см
Тереңдігі	50 см
Биіктігі (мин-макс)	61 - 82 см
Ауа шығару диаметрі	15/12 см
Қоректену кернеуі	230 В
Жалпы қуат тұтынуы	160 Вт
Жарықтандыру	2 галогенді шам 25 Вт (G9 цоколь)
Қозғалтқыш жылдамдықтары	3 жылдамдық + тоқтау
Қалпына келтіру функциясы	Иә (T1 батырмасы)
Орнату нұсқасы	Сыртқа шығару немесе рециркуляция (көмір жиынтығы опция бойынша)
Қауіпсіздік минималды қашықтығы (газ)	65 см
Қауіпсіздік минималды қашықтығы (электр)	55 см
Май сүзгісін тазалау	Ай сайын, қолмен немесе ыдыс жуғыш машинада
Көмір сүзгісін ауыстыру	20 ай сайын (жууға болмайды)
Шамдарды ауыстыру	Қолдау қызметімен (LED) немесе өзіңіз (галоген)
Қоректену кабелі	Өндіруші немесе техникалық қызметпен ауыстыру
Қалдықтарды жою	DEEE (2012/19/CE) сәйкес – жинау пунктінде қайта өңдеу
LED жарықтандыруды қорғау деңгейі	Қауіп тобы 1 (аз) EN 62471 бойынша

Жиі қойылатын сұрақтар - IHT 6.5 C M IX INDESIT

Сорғыш пен ас пісіру бетінің арасындағы ең аз қашықтық қандай?

Газ плитасы үшін ең аз қашықтық 65 см. Электр плитасы үшін 55 см. Әрқашан плитаңыздың нұсқаулығын тексеріңіз.

Indesit IHT 6.5 C M IX сорғыштың май сүзгісін қалай тазалауға болады?

Майға қарсы сүзгі айына кемінде бір рет тазалануы керек. Оны агрессивті емес жуғыш затпен қолмен немесе ыдыс жуғыш машинада төмен температурада және қысқа циклде жууға болады. Бөлшектеу үшін серіппелі тұтқадан тартыңыз.

Көмір сүзгісін қашан ауыстыру керек?

Көмір сүзгісін пайдалануға байланысты шамамен 20 ай сайын ауыстыру керек. Бұл сүзгі жууға және қалпына келтіруге болмайды. Оны ауыстыру үшін ажырату үшін алдыңғы екі тұтқаны басыңыз.

Сорғыштың шамын қалай ауыстыруға болады?

Сорғышты желіден ажыратып, май сүзгілерін алып тастаңыз. Егер бұл галогенді шамдар болса, кішкене бұрағышпен қорғанысты алып тастап, содан кейін сол сипаттамалары бар шаммен (25 Вт, G9 цоколь) ауыстырыңыз. LED үлгілері үшін қолдау қызметіне хабарласыңыз.

Сорғыш жұмыс істемесе не істеу керек?

Алдымен токтың өшірілмегенін және жылдамдықтың таңдалғанын тексеріңіз. Сондай-ақ, автоматты ажыратқышты тексеріңіз. Егер ештеңе жұмыс істемесе, сорғышты 5 секундқа ажыратып, қайта қосыңыз. Мәселе шешілмесе, қолдау қызметіне хабарласыңыз.

Сорғыш нашар сорып жатыр, нені тексеру керек?

Таңдалған жылдамдықтың түтін мөлшеріне сәйкес келетінін тексеріңіз. Ас үйдің жеткілікті желдетілетініне көз жеткізіңіз. Егер сорғыш рециркуляция нұсқасында болса, көмір сүзгісі толып қалуы мүмкін. Шығару нұсқасында, құбырдың бітелмегенін тексеріңіз.

Сорғышты май сүзгісіз қолдануға бола ма?

Жоқ, майға қарсы сүзгі дұрыс орнатылмайынша сорғышты пайдалануға қатаң тыйым салынады. Бұл қозғалтқышты зақымдап, өрт қаупін тудыруы мүмкін.

Сорғышты рециркуляция нұсқасында қалай орнатуға болады?

Рециркуляция нұсқасы үшін белсенді көмір сүзгі жиынтығын (бөлек сатылады) орнатуыңыз керек. Берілген құрастыру нұсқауларын орындаңыз. Шығару құбырын пайдаланбау керек; ауа сүзгіден өткеннен кейін бөлмеге шығарылады.

Қандай мерзімді күтім ұсынылады?

Сорғыштың ішін және сыртын жылы су мен бейтарап жуғыш затқа батырылған шүберекпен үнемі тазалаңыз. Абразивті өнімдерден аулақ болыңыз. Май сүзгісі айына бір рет тазаланады, ал көмір сүзгісі 20 ай сайын ауыстырылады.

Сорғыштың электр айрығы бар ма?

Егер сорғыш айрықпен жеткізілсе, оны стандарттарға сәйкес келетін қолжетімді розеткаға қосыңыз. Әйтпесе, толық ажыратуды қамтамасыз ету үшін биполярлы ажыратқыш орнатылуы керек. Қосуды маман жүргізуі керек.

ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ IHT 6.5 C M IX INDESIT

Пайдалану нускаулығы

СОРЫП

Мазмуны

Пайдалану нускаулығы,3

Ескертулер:,27

Көмек,33

Орнату,73

Техникалық қызмет көрсету және күтім көрсету,74

Акаулыктарды жою,75

تعليمات التشفيل

COOKER HOOD

المحتويات

تعليمات التشفيل، 3

29، تحذيرات

33، المساعدة

78، التركيب

77 عناصر تحكم، TBOX

الصيانة والعناية 77

! Бул нүсқаулықты кейін қарау үшін сақтап қойыңыз. Құрылғыны сатқан, тасымалдаған немесе басқа жерге жылжытқан кезде, нүсқаулық өніммен бірге болатынына көз жеткізіңіз.

! Нускауларды мукият оқып шығыңыз – олардың ішінде орнатуға, пайдаланушыға және қауіпсіздікке қатысты маңызды ақпарат болады.

! Өнімнің немесе оның ауа шығару түтіктерінің электр немесе механикалық жабдығын өзгертпеніз.

Жалпы қауіпсіздік туралы ақпарат

- Тағам пісіру құрылғысының ыдыстар тұратын беті мен плита сорғышының ең төмен бөлігі арасындағы қашықтық төмендегідей болуы тиіс:

65 см – сорғыш газ плитасы үстіне орнатылған болса

55 см – сорғыш электр плита үстіне орнатылған болса.

Газ плитаны орнату нүсқаулығында одан үлкен қашықтық берілген болса, оны ескеру керек.

- Плита сорғышымен бірге кабырғалардың/төбелердің көбісінде қолдануға болатын болт тығындары беріледі.

Дегенмен, кабырға/төбе түрі материалы жағынан сәйкес келетінін, яғни құрылғы салмағын көтере алатынын білікті маманға тексерту керек.

- Абай болыңыз! Орнату аякталғанша кұрылғыны токқа қосуға болмайды.

- Кұрылғыны тазаламас немесе оған қызмет көрсетпес бұрын, қуат айырын ағыту я негізгі айырып қосқышты ажырату арқылы оны токтан ағыту керек.

- Кұрылғыны орнатқан және оған қызмет көрсеткен кезде жұмыс қолғаптарын киіңіз.

- Қауіпсіздігіне жауапты адам бақыламаса я нұсқау бермесе, балалар немесе сезіну не ой қабілеті төмен және тәжірибесі не білімі аз адамдар бүл құрылғыны қолданбауы тиіс.

- Балаларға құрылғымен ойнауға рүқсат берменіз.

- Май сүзгісі орнатылмаған болса, құрылғыны қолданушы болмаңыз!

- Анык түрде нүсқау берілмесе, сорғышты тірек ретінде қолданушы БОЛМАНЫЗ.

- Газ немесе баска отынды жағатын жабдықпен бір уақытта сорғыш қолданылғанда, бөлмеде тиісті вентиляция болуы керек.

- Сорғыштан шығатын ауа газ немесе басқа отынды жағатын жабдықтың түтінін шығаратын құбыр арқылы жіберілмеуі тиіс.

- Ауа шығаруға қатысты барлық ережелерді ұстаныңыз.

- Сорғыш астында жалаң отпен тағам пісіруші болмаңыз; жалаң от сүзгілерді зақымдауы және өртке себеп болуы мүмкін. Ешкашан олай істеуші болмаңыз.

- Кызған май түтанбауы үшін, күырған кезде әрдайым бақылап тұрыңыз.

- Тутін шығару үшін қолданылатын техникалық және сақтандыру шараларына қатысты жөргілікті ережелердің барлығын бұлжытпай орынданыз.

- Өнімнің іші мен сыртын жиї тазалап тұрыңыз (КЕМ ДЕГЕНДЕ АЙЫНА БІР РЕТ; осы нұсқаулықта берілген техникалық қызмет көрсету нұсқауларын орынданыз).

- Сорғышты тазалау және сүзгіні тазалау/ауыстыру нұсқаулары орындалмаса, өрт шығуы мүмкін.

• Шамдарын дұрыстап орнатпай сорғышты қолданушы болмаңыз — ток соғу қаупі бар.
• Осы нүсқаулықта берілген нүсқауларды орындамау нәтижесінде пайда болған қыындық, залал немесе өртке өндіруші жауапты болмайды.
• Абай болыңыз! Тағам пісіру жабдығымен бірге қолданылғанда, құрылғының кейбір бөліктері қатты қызуы мүмкін.

تحذيرات

! Руксаты жок адамның қызметін ешкашан қабылдамаңыз.

Келесі мәліметтерді оңай жерде устаңыз:

• Туындаған проблема түрі.
• Курылғының моделі (Мод.).
- Сериялық нөмірі (С/н).

Кейінірек мәліметтердің екі бөлігін құрылғының деректер тақтасынан көре аласыз.

المساعدة

Орнату процедурасы осы нүсқаулықтың алғашқы беттерінде көрсетілген.

Орнатуды білікті маман орындауы тиіс.

Электр қосылымдар

Желідегі кернеу сорғыш ішіндегі номиналды сипаттар тақтасында берілген кернеуге сәйкес келуі қажет. Сорғыштың куат айыры болса, оны онай қол жеткізуге болатын реттелмелі розеткаға қосыңыз. Айыры болмаса (желіге тікелей қосу) немесе розеткаға онай қол жеткізу мүмкін болмаса, орнату ережелеріне сәйкес III санат кернеу күшінің артуы жағдайында толығымен электр желіден ажырату мүмкіндігі болуы үшін екі полюсті реттелмелі айырып қосқышқа қосыңыз.

Абай болыңыз! Сорғышты электр желіге қайта қоспас бұрын ток кабелі дұрыс жалғанғанын және ол дұрыс жұмыс істейтінін тексеріп отырыңыз.

Ауа шығысы (ауа шығаратын түтігі бар кұрылғылар үшін)

Сорғышты түтікке және диаметрі ауа шығаратын фланецтің диаметріне тең қабырғадағы ауа шығару тесігіне жалғаңыз. Диаметрі одан кіші түтік пен ауа шығаратын тесік қолданылса, сорғыштың ауа тарту куаты темендейді және оның жұмыс істеген кездегі шуылы артады.

Өндіруші мүндай өрекеттің салдарына жауапты болмайды.

! Ауа шығару үшін қажетті ең қыска түтікті қолданыңыз.
! Түтік мүмкін болғанша аз майысуы керек
! Түтіктің диаметрін күрт өзгертпеніз.
! Түтіктің іші мүмкін болғанша тегіс болуы тиіс.
! Түтік нормаларға сәйкес келетін материалдан жасалған болуы тиіс.
! Тутікті баска жабдыктын (бойлер, мурша, пеш, т.б.) тутінін таситын кубырларға жалғауға болмайды.
! Кузыретті мемлекеттік органдардың ауа шығаруға қатысты нұсқауларын орынданыз. Ауа шығаруға арналмаған болса, қабырғадағы күыска ауа шығаруға болмайды.
! Сорғыш бөлме ішінде теріс крысым (оның мәні 0,04 мбар-дан аспауы тиіс) тудырмауы үшін бөлмені ауа кіретін саңылаулармен жабдықтаңыз.
! Өндіруші бүл нүсқауларды орындамау салдарынан туындаған жағдайларға жауапты болмайды.

Сузетін бе немесе түтікке жалғанған ба?

! Сіздін сорғышыңыз түтікке жалғануы тиіс.

Оны сузетін құрылғы ретінде пайдаланғыңыз келсе, тиісті КЕРЕК-ЖАРАҚТАР ЖИЫНЫН орнату қажет.

Ескертпе: Сорғышпен бірге жеткізілсе, қосымша белсендірілген көмір сүзгі орнатылған болуы мүмкін.

Сорғышты түтікке жалғанатын түрден сүзу нүсқасына түрлендіру нүсқаулары осы нүсқалықта берілген («Сүзу нүсқасы» белімін қараңыз).

Түтікке жалғанатын нұска

KZ

Сорғышты ауа тазартып, шығару фланеціне қосылған шығару түтігі (диам. 150 мм) арқылы оны сыртқа жібереді. Шығару түтігінің диаметрі шығару фланецінің диаметрімен бірдей болуы тиіс.

Абай болыңыз! Шығару түтігі бірге берілмейді, оны бөлек сатып алу қажет.

Көлденен бағытталған кезде, ауа сыртқа оңай шығуы үшін түтікті сәл жоғары (шамамен 10°) қарату керек. Сорғыш көмір сүзгілермен жабдықталған болса, оларды алдымен шешіп алу керек.

Сузу нускасы

Сорғыш ауаны тазартып, оны белмеге қайтарады. Сорғыштың бүл нұсқасына қосымша белсенді көмір сүзгі қажет.

Бул нускаға ауа дефлекторы, азайту адаптері және көмір сүзгі (-лер) қажет. Устіңгі түтіктің ауа шығаратын саңылаулары ең жоғары жерде орналасуы тиіс.

Техникалық деректері

Модель	Биіктігі (см)	Ені (см)	Терендігі (см)	ауа шығару түтігінің диам. (см)
TBOX 60 см 61-82	59.8 50 15/12
TBOX 90 см 61-82	89.9 50 15/12

Модель коды Шам (В)		Шам куаты (Вт)	Жалпы куат (Вт)
ІНТ 6.5 С М IXІНТ 9.5 С М IXІНТ 6.5F С М IX	Галогенді 2 x 25		160

	Куаты	кернеуі	цоколі	Өлшемдері
Галогенді 25 W	2 x 25 W	230 V	G9	L40x∅14
Галогенді 20 W	2 x 20 W	12 V	G4	L30x∅10

LED*	EN 62471 стандартына сәйкес 1-тәуекел тобы

CE	Сорғыштар құрылғы төмендегі ЕО директиваларына сәйкес келеді:• 2006/95/ЕС «Төмен кернеу» директивасы (12-12-2006)• 2004/108/ЕС «ЭМУ» директивасы (15-12-2004)

KZ

ТВОХ баскару күралдары

Механикалық панельмен жабдықталған модельдер

IHT 6.5 C M IX

IHT 9.5 C M IX

IHT 6.5F C M IX

T1T2T3T4T5

T1 Моторды токтату

Сорғыш жұмыс істеп түрганда басылса, ол ӨШЕДІ

Т2 Жылдамдык 1

Туйме басылғанда сорғыш 1-жылдамдыққа орнатылады.

Т3 Жылдамдык 2

Туйме басылғанда сорғыш 2-жылдамдыққа орнатылады.

Т4 Жылдамдык 3

Туйме басылғанда сорғыш 3-жылдамдыққа орнатылады.

T5 Шамдарды КОСУ/ӨШІРУ

Техникалық қызмет көрсету және күтім көрсету

Абай болыңыз! Құрылғыны тазаламас немесе орган қызмет көрсетпес бұрын, қуат айырын ағыту я негізгі айырып қосқышты ажырату арқылы оны токтан ағыту керек.

Алғашқы тазалау

• Корғағыш үлдірді шешіп алыңыз
- Аз ғана бейтарап сабын қосып, дымқыл губкамен тазалаңыз
• Дымкыл шуберекпен шайыңыз
- Жумсақ шуберекпен сүртіп, құрғатыңыз; сорғыш тот баспайтын болаттан жасалған болса, текстура бойымен құрғатыңыз

Жүйелі тазалау

Сорғыштың іші мен сыртын жиї тазалап тұру қажет (кем дегенде, май сүзгісін ауыстырған кездерде). Дымқыл шуберек пен бейтарап сүйық жуғыш зат қосылған жылы су қолданыңыз.

Кырғыш немесе тотықтырғыш заттарды пайдаланбаңыз.

Ескерту: Сорғышты тазалау және сүзгілерді тазалау/ауыстыру нұсқаулары орындалмаса, өрт шығуы мүмкін. Нұсқауларды бүлжытпай орынданыз. Өндіруші моторға келген закымдарға немесе дұрыс күтім жасамау я жоғарыдағы нұсқауларды орындамау салдарынан шыққан өртке жауапты болмайды.

Май сүзгісіне қызмет көрсету (А)

Май сүзгісі тағам пісірген кезде шығатын май бөлшектерін ұстайды; оны кем дегенде айына бір рет, әлсіз жуғыш затпен қолмен н е м е с е т е м е н температуралы қысқа ыдыс жуғыш циклымен тазалау керек.

Май сүзгісін шығарып алу ушін серіппелі түтканы тартыңыз. Ыдыс жуғышта жуылса, металл сүзгінің түсі өзгеруі мүмкін, бірақ оның жұмысына нұқсан көлмейді.

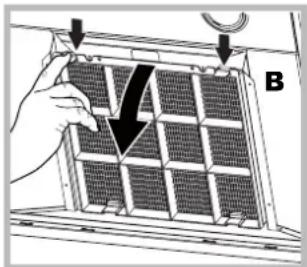

Көмір сүзгіге қызмет көрсету (В)

Көмір сүзгісі жағымсыз тағам пісіру іістерін ұстайды. Сүзгі пісірілетін тағам түріне және май сүзгісін тазалау жиілігіне байланысты әр түрлі жиілікпен қанығып отырады. Картридж кем дегенде жиырма айда бір рет ауыстырылуы тиіс.

Бүл сүзгіні жууға немесе қалпына келтіруге болмайды

Бөлшектеу: Сорғышқа бекітіп тұратын алдыңғы екі інінтіректі басып, белсендірілген көмір сүзгісін шешіп алыңыз.

Курастыру: Белсендірілген көмір сүзгісін алдымен сорғыштың артқы жағындағы металл тілдердің, одан кейін алдыңғы жағындағы екі інінтіректің көмегімен бекітіңіз.

Шамдарды ауыстыру

Курылғыны токтан ағытып, май сүзгісін шешіп алыңыз.

Абай болыңыз! ￥стамас бұрын, шамдар салқындағанына көз жеткізіңіз.

1. Сактандырғышты шығарып алыңыз: кішкене тегіс басты бұрағышпен немесе оған ұқсас құралмен шығарыңыз.

2. А қ а у л ы ш а м д ы а у ы ст ы р ы н ы з. Түрі бірдей шамдарды ғана қолданыңыз (мәлімет алу үшін, теменdegі нұсқаул деректі қараңыз).

3. Сақтандырғышты орнына орнатыңыз (итеріп, орнатыңыз).

Шамдарды ауыстыру LED \*

Сорғышта диод технологиясына негізделген жарыктандыру жүйесі бар. Диодтар өдеттегі шамдарға қарағанда онтайлы жарыктандыруды, ұзағырақ жұмыс істеуді және азырақ қуат пайдалануды қамтамасыз етеді. Оларды ауыстыру үшін көмек көрсету қызметіне хабарласыңыз.

Электр кабелі

Куат кабелі закымдалса, төүекелдердің алдын алу үшін оны өндірушіге немесе оның техникалық қызметіне ауыстыртуға болады.

КОКЫСКА ТАСТАУ

Бул кұрылғы Қоқыс электр және электрондық жабдыққа (WEEE) қатысты ЕС/2012/19 Еуропалық директивасына сәйкес келеді деп белгіленген. Құрылғы қоқыска дұрыс тасталуын қамтамасыз ету арқылы пайдаланушы қоршаған орта мен қоғамның денсаулығын қорғауға ат салысады.

Өнімdegі немесе оның құжаттамасындағы таңбасы өнімді тұрмыстық қоқыс тасталмауы, оның орнына электр және электрондық қоқысты сұрыптау орталығына табысталуы тиіс екенін білдіреді. Жергілікті қоқыс тастау заңдарына сәйкес әрекет етіңз. Өнімді қолдану, қалпына келтіру және қайта өндеу туралы қосымша мәлімет алу үшін жергілікті құзырлы органдарға, қоқыс жинау қызметіне немесе өнімді сатып алған орынға хабарласыңыз.

Акаулыктарды жою

Жұмыс істемей қалса, техникалық қызмет көрсету орталығына хабарласпас бұрын төмендегі қарапайым жағдайларды тексеріңіз:

Сорғыш жұмыс істемесе:

Келесі жағдайларды тексеріңіз:

• курылғы косылып түр.
• жылдамдык орнатылған.

Сорғыш тиімді жұмыс істемесе:

Келесі жағдайларды тексеріңіз:

• тандалған мотор жылдамдығы шыққан түтін мен бу көлемін өңдеуге жеткілікті.
  • құрылғы ауа алуы үшін ас үйде тиісті вентиляция бар.
• көмір сүзгі қанықпаған (сүзу нұскасы).

Жұмыс істеп түрған кезде, сорғыш өшіп қалатын болса:

Келесі жағдайларды тексеріңіз:

• курылғы косылып түр.
- айырып коскыш косылмаған.

Ақаулы жұмыс істеген жағдайда, техникалық қызмет көрсету орталығына хабарласпас бұрын, айырын ағыту арқылы құрылғыны токтан кем дегенде 5 секундқа ағытып, қайта қосыңыз. Ақаулық шешілмесе, техникалық қызмет көрсету орталығына хабарласыңыз.
