IHT 6.5 C M IX - Dunstabzugshaube INDESIT - Kostenlose Bedienungsanleitung

Marke	Indesit
Modell	IHT 6.5 C M IX
Produktart	Dunstabzugshaube
Breite	59,8 cm
Tiefe	50 cm
Höhe (min-max)	61 - 82 cm
Luftaustrittsdurchmesser	15/12 cm
Versorgungsspannung	230 V
Gesamtleistungsaufnahme	160 W
Beleuchtung	2 Halogenlampen 25 W (Sockel G9)
Motorstufen	3 Stufen + Stopp
Reset-Funktion	Ja (Taste T1)
Installationsversion	Abluft oder Umluft (Aktivkohlefilter-Kit optional)
Mindestsicherheitsabstand (Gas)	65 cm
Mindestsicherheitsabstand (Elektro)	55 cm
Reinigung Fettfilter	Monatlich, per Hand oder in der Spülmaschine
Austausch Aktivkohlefilter	Alle 20 Monate (nicht waschbar)
Lampenwechsel	Durch Kundendienst (LED) oder selbst (Halogen)
Netzkabel	Austausch durch Hersteller oder Kundendienst
Entsorgung	Konform mit WEEE (2012/19/EU) - Recycling an Sammelstellen
Schutzklasse der LED-Beleuchtung	Risikogruppe 1 (gering) gemäß EN 62471

Häufig gestellte Fragen - IHT 6.5 C M IX INDESIT

Was ist der Mindestabstand zwischen Dunstabzugshaube und Kochfeld?

Bei einem Gaskochfeld beträgt der Mindestabstand 65 cm. Bei einem Elektrokochfeld beträgt er 55 cm. Überprüfen Sie stets die Anleitung Ihres Kochfelds.

Wie reinige ich den Fettfilter der Dunstabzugshaube Indesit IHT 6.5 C M IX?

Der Fettfilter muss mindestens einmal im Monat gereinigt werden. Sie können ihn von Hand mit einem milden Reinigungsmittel oder in der Spülmaschine bei niedriger Temperatur und kurzem Programm waschen. Zum Aushängen ziehen Sie am Federbügel.

Wann muss der Aktivkohlefilter ausgetauscht werden?

Der Aktivkohlefilter sollte je nach Nutzung etwa alle 20 Monate ausgetauscht werden. Dieser Filter ist nicht waschbar und nicht regenerierbar. Zum Wechseln drücken Sie die beiden vorderen Hebel, um ihn zu lösen.

Wie wechsle ich eine Lampe der Dunstabzugshaube?

Trennen Sie die Dunstabzugshaube vom Netz und entfernen Sie die Fettfilter. Wenn es sich um Halogenlampen handelt, hebeln Sie mit einem kleinen Schraubendreher die Abdeckung ab und ersetzen Sie die Lampe durch eine mit denselben Eigenschaften (25 W, Sockel G9). Bei LED-Modellen wenden Sie sich an den Kundendienst.

Was tun, wenn die Dunstabzugshaube nicht funktioniert?

Überprüfen Sie zunächst, ob kein Stromausfall vorliegt und ob eine Geschwindigkeit ausgewählt wurde. Prüfen Sie auch den Schutzschalter. Wenn nichts funktioniert, trennen Sie die Dunstabzugshaube für 5 Sekunden vom Netz und schließen Sie sie wieder an. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Die Dunstabzugshaube zieht schlecht, was ist zu überprüfen?

Überprüfen Sie, ob die gewählte Geschwindigkeit der Rauchentwicklung angemessen ist. Stellen Sie sicher, dass die Küche ausreichend belüftet ist. Wenn Ihre Dunstabzugshaube im Umluftbetrieb arbeitet, ist der Aktivkohlefilter möglicherweise gesättigt. Im Abluftbetrieb prüfen Sie, ob der Kanal nicht verstopft ist.

Kann ich die Dunstabzugshaube ohne Fettfilter verwenden?

Nein, es ist strengstens verboten, die Dunstabzugshaube ohne korrekt montierten Fettfilter zu betreiben. Dies könnte den Motor beschädigen und eine Brandgefahr darstellen.

Wie installiere ich die Dunstabzugshaube im Umluftbetrieb?

Für den Umluftbetrieb müssen Sie ein Aktivkohlefilter-Kit (separat erhältlich) installieren. Befolgen Sie die mitgelieferten Montageanweisungen. Der Abluftkanal darf nicht verwendet werden; die Luft wird nach der Filterung in den Raum abgegeben.

Welche regelmäßige Wartung wird empfohlen?

Reinigen Sie regelmäßig das Innere und Äußere der Dunstabzugshaube mit einem mit warmem Wasser und mildem Reinigungsmittel getränkten Tuch. Vermeiden Sie Scheuermittel. Der Fettfilter wird einmal im Monat gereinigt, der Aktivkohlefilter alle 20 Monate ausgetauscht.

Hat die Dunstabzugshaube einen Netzstecker?

Wenn die Dunstabzugshaube mit einem Stecker geliefert wird, schließen Sie sie an eine zugängliche, normgerechte Steckdose an. Andernfalls muss ein zweipoliger Schalter installiert werden, um eine vollständige Trennung zu gewährleisten. Der Anschluss muss von einem Fachmann durchgeführt werden.

BEDIENUNGSANLEITUNG IHT 6.5 C M IX INDESIT

Bedienungsanleitung DUNSTABZUGSHAUBE

Inhaltsverzeichnis

Bedienungsanleitung,2

Hinweise,16

Kundendienst,32

Installation,49

Steuerbefehle PYRAMID,50

Wartung und Pflege,50

Störungen und Abhilfe,51

Nederlands

! Diese Gebrauchsanleitung muss sorgfältig aufbewahrt werden, damit sie jederzeit zu Rate gezogen werden kann. Es muss sichergestellt werden, dass sie das Produkt beim Verkauf, der Übergabe und beim Umzug begleitet.

! Lesen Sie die Anweisungen aufmerksam durch: Sie enthalten wichtige Informationen über die Installation, den Gebrauch und die Sicherheit.

! Führen sie keine elektrischen oder mechanischen Änderungen am Produkt und an den Abflussrohren durch.

Allgemeine Sicherheit

• Der erforderliche Mindestabstand zwischen der Oberfläche, auf der die Kochgeräte auf dem Herd gestellt werden, und der Unterkante der Dunstabzugshaube beträgt:
  65 cm, wenn die Haube über einem Gaskochfeld installiert ist;
  55 cm, wenn die Haube über einem Elektrokochfeld installiert ist.
  Wenn die Installationsanleitungen des Gaskochfelds einen größeren Abstand vorsieht, ist dieser einzuhalten.

• Die Dunstabzugshaube wird mit Befestigungsdübeln geliefert, die sich für die meisten Wände/Decken eignet. Es muss trotzdem ein qualifizierter Techniker überprüfen, ob die Materialien für den Wand-/Deckentyp geeignet sind; diese muss ausreichend robust sein, um das Gewicht der Haube zu tragen.

• Achtung! Das Gerät nicht an das Stromnetz anschließen, bevor die Installation nicht vollständig abgeschlossen ist.
• Vor dem Ausführen jeglicher Reinigungs- oder Wartungsarbeiten die Dunstabzugshaube durch Ziehen des Steckers oder durch Ausschalten des Hauptschalters der Wohnung vom Stromnetz trennen.
• Für alle Installations- und Wartungsarbeiten Arbeitshandschuhe tragen.
• Das Gerät ist nicht für die Benutzung von Kindern oder Menschen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten ohne Erfahrung und Kenntnisse geeignet, es sei denn, sie werden von einer für ihre Sicherheit verantwortlichen Person beaufsichtigt oder im Gebrauch des Geräts unterwiesen.
• Kinder müssen beaufsichtigt werden und dürfen nicht mit dem Gerät spielen.
• Verwenden Sie das Produkt niemals ohne korrekt eingesetzten Fettfilter!

• Die Dunstabzugshaube darf NIEMALS als Ablage benutzt werden, es sei denn, sie ist dafür explizit zugelassen.

• Der Raum muss eine ausreichende Belüftung besitzen, wenn die Dunstabzugshaube gleichzeitig mit anderen Apparaten verwendet wird, die Gas oder andere Brennstoffe verbrennen.
  • Die angesaugte Luft darf nicht in ein Rohr geleitet werden, welches für die Rauchableitung von Geräten vorgesehen ist, die Gas oder andere Brennstoffe verbrennen.

• Befolgen Sie alle für die Luftableitung geltenden Vorschriften.
• Es ist strengstens verboten, Speisen über offener Flamme unter der Dunstabzugshaube zuzubereiten; der Einsatz von offenem Feuer beschädigt die Filter und kann einen Brand erzeugen; deshalb ist es auf jeden Fall verboten.
• Es wird empfohlen, den Garzustand der Speisen beim Frittieren kontinuierlich zu prüfen, um zu verhindern, dass überhitztes Öl in Brand gerät.
• Halten Sie sich hinsichtlich der technischen und Sicherheitsabmessungen für den Rauchabzug strengstens an die Vorschriften der lokalen Behörden.

• Es ist ratsam, das Produkt häufig zu reinigen (MINDESTENS EINMAL IM MONAT, dabei sind die Hinweise in der Wartungsanleitung dieser Gebrauchsanweisungen auf jeden Fall zu befolgen).
  • Die Nichtbeachtung der Hinweise zur Reinigung der Haube und zum Austausch und zur Reinigung der Filter birgt Brandgefahr.

• Verwenden bzw. lassen Sie die Haube nicht ohne korrekt eingesetzte Lampen, da sonst die Gefahr eines elektrischen Schlags besteht.

• Wir weisen jede Haftung für eventuelle Nachteile, Schäden oder Brände zurück, die aus der Nichtbeachtung der in dieser Gebrauchsanleitung aufgeführten Anweisungen entstehen.
• Achtung! Die zugänglichen Teile können sehr heiß werden, wenn sie mit Kochgeräten benutzt werden.

NL

Attentie

! Wenden Sie sich auf keinen Fall an nicht autorisierte Techniker.

Geben Sie bitte Folgendes an:

• die genaue Beschreibung des Fehlers;
• das Gerätemodell (Mod.)
• die Modellnummer (S/N).

Letztere Informationen können dem Typenschild, das sich auf dem Gerät befindet, entnommen werden.

NL

Service

Halten Sie sich für eine korrekte Installation an die Abbildungen auf den ersten Seiten dieser Bedienungsanleitung.

Die Installation muss von qualifiziertem Personal ausgeführt werden.

Elektrischer Anschluss

Die Netzspannung muss mit der auf dem Typenschild im Inneren der Haube angegebenen Spannung übereinstimmen. Wenn ein Stecker vorhanden ist, die Haube an eine den Vorschriften entsprechende Steckdose an einer gut zugänglichen Stelle anschließen. Wenn kein Stecker vorhanden ist (sondern die Haube direkt an das Stromnetz angeschlossen wird) oder der Stecker sich an einer nicht zugänglichen Stelle befindet, einen den Vorschriften entsprechenden zweipoligen Schalter einbauen, der eine vollständige Trennung vom Stromnetz entsprechend der Überspannungskategorie III sicherstellt.

Achtung! Kontrollieren Sie immer, dass das Netzkabel korrekt installiert ist, bevor Sie den Kreislauf der Abzugshaube an das Netz anschließen, und überprüfen Sie deren Funktionstüchtigkeit.

Luftableitung (für die Abluftversionen)

Die Haube an Rohre und Wandabluftöffnungen mit einem Durchmesser anschließen, der dem Luftausgang (Abluftstutzen) entspricht. Die Verwendung von Rohren und Wandabluftöffnungen mit kleinerem Durchmesser führt zu einer geringeren Ansaugleistung und deutlich lauteren Betriebsgeräuschen.

Es wird keinerlei Haftung übernommen.

! Ein ausreichend langes Rohr verwenden.
! Ein Rohr mit möglichst wenig Kurven verwenden.
! Starke Änderungen des Rohrdurchschnitts vermeiden.
! Ein Rohr mit möglichst glatter Innenseite verwenden.
! Das Rohrmaterial muss der Vorschrift entsprechen.
! Die Haube darf nicht an Rohre angeschlossen werden, in denen Verbrennungsabgase abgeleitet werden (Heizkessel, Kamine, Öfen etc.).
! Zum Ableiten der Abluft die Vorschriften der zuständigen Behörden beachten. Darüber hinaus darf die Abluft nicht durch eine Maueröffnung abgeleitet werden, es sei denn diese Öffnung dient genau diesem Zweck.
! Den Raum mit Belüftungslöchern ausstatten, um zu verhindern, dass die Haube einen Unterdruck im Raum verursacht (welcher 0,04 bar nicht überschreiten darf).
! Das Unternehmen übernimmt keine Verantwortung, falls diese Vorschriften nicht eingehalten werden.

Filter oder Abluft?

! Ihre Dunstabzugshaube ist für den Abluftbetrieb einsatzbereit.

Um die Dunstabzugshaube im Filterbetrieb zu verwenden, muss sie mit dem ZUBEHÖR-KIT installiert werden.

Hinweis: Wenn es wie in einigen Fällen mitgeliefert wurde, kann das Zusatz-Aktivkohle-Filtersystem bereits in der Haube installiert sein.

Die Informationen für die Umwandlung der Dunstabzugshaube von der Abluft- zur Filterversion sind in dieser Gebrauchsanweisung enthalten (siehe „Filterversion“).

DE

Abluftversion

Die Dunstabzugshaube reinigt die Luft und leitet sie über ein Abluftrohr, (Durchmesser 150 mm), das an den Abluftstutzen angeschlossen ist, nach außen ab. Das Abluftrohr muss denselben Durchmesser wie der Abluftstutzen besitzen.

Achtung! Das Abluftrohr wird nicht mitgeliefert und muss separat gekauft werden.

Das Rohr muss im horizontalen Teil eine leichte Steigung aufweisen (ca. 10°), damit die Abluft leichter nach außen transportiert werden kann. Wenn die Dunstabzugshaube mit Kohlefiltern ausgestattet ist, müssen diese herausgenommen werden.

Filterversion

Die Dunstabzugshaube reinigt die Luft und gibt sie gesäubert wieder an den Raum ab. Um die Dunstabzugshaube in dieser Betriebsart zu verwenden, muss ein zusätzliches Filtersystem auf der Grundlage von Aktivkohlen installiert werden. Für diese Version muss ein Luftleitblech, eine Reduzierung und ein oder mehrere Aktivkohlefilter vorgesehen werden. Beim oberen Rohr müssen die Entlüftungsschlitze im oberen Bereich positioniert sein.

Technische Daten

Modell	Höhe (cm)	Breite (cm)	Tiefe (cm)	∅ des Abluft-rohrs (cm)
TBOX 60cm 61-82	59.8 50	15/12
TBOX 90cm 61-82	89.9 50	15/12

Modellkürzel	Lampe (V)	Leistungsaufnahme Lampe (W)	Gesamt-Leistungsaufnahme (W)
IHT 6.5 C M IXIHT 9.5 C M IXIHT 6.5F C M IX	Halogen	2 x 25 160

	Leistung Spannung Anschluss Abmessungen
Halogen 25 W	2 x 25 W 230 V	G9	L40x∅14
Halogen 20 W	2 x 20 W	12 V	G4 L30x∅10

LED*	Risikogruppe 1 nach Norm EN 62471

CE	Die Dunstabzugshauben sind mit den folgenden EU-Richtlinien konform:• Niederspannungs-Richtlinie 2006/95/EG (12.12.2006)• EMV-Richtlinie 2004/108/EG (15.12.2004)

DE

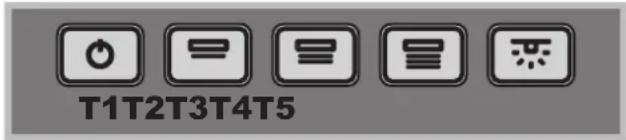

Steuerbefehle PYRAMID

Modelle mit mechanischer Tastatur

IHT 6.5 C M IX

IHT 9.5 C M IX

IHT 6.5F C M IX

T1 Reset-Modus

Durch Drücken der Taste während des Betriebs schaltet sich die Haube aus.

T2 Geschwindigkeit 1

Durch Drücken der Taste schaltet die Haube aus dem vorherigen Zustand in die Geschwindigkeit 1.

T3 Geschwindigkeit 2

Durch Drücken der Taste schaltet die Haube aus dem vorherigen Zustand in die Geschwindigkeit 2.

T3 Geschwindigkeit 3

Durch Drücken der Taste schaltet die Haube aus dem vorherigen Zustand in die Geschwindigkeit 3.

T5 ON/OFF Beleuchtung

Wartung und Pflege

Achtung! Vor dem Ausführen jeglicher Reinigungs- oder Wartungsarbeiten die Dunstabzugshaube durch Ziehen des Steckers oder durch Ausschalten des Hauptschalters der Wohnung vom Stromnetz trennen.

Erste Reinigung

• Die Schutzfolien abziehen
- Verschmutzungen mit einem feuchten Schwamm und wenig Neutralreiniger entfernen
- Reinigerreste mit einem feuchten Tuch entfernen
- Mit einem weichen Tuch trockenwischen; wenn die Dunstabzugshaube aus Edelstahl besteht, der Satinierung des Metalls folgen.

Regelmäßige Reinigung

Die Haube muss regelmäßig gereinigt werden (mindestens mit derselben Regelmäßigkeit, mit der die Fettfilter gewartet werden müsse), sowohl innen als auch außen. Verwenden Sie für die Reinigung ein mit Neutralreiniger und warmem Wasser befeuchtetes Tuch.

Scheuernde und korrodierende Produkte meiden.

Achtung: Das Nichtbeachten der Reinigungsregeln für das Gerät und des Austauschs der Filter birgt Brandgefahr. Es wird daher empfohlen, sich an die Hinweise zu halten. Es

wird jegliche Haftung für mögliche Motorschäden und für durch unsachgemäße Wartung oder Nichtbeachten der oben genannten Hinweise entstandene Brände ausgeschlossen.

Wartung der Antifettfilter (A)

Der Fettfilter fängt die Fettpartikel aus dem Kochdunst auf; er muss mindestens einmal pro Monat mit nicht-aggressivem Reiniger gesäubert werden, entweder per Hand oder in der Spülmaschine mit niedriger Temperatur im Kurzprogramm. Zum Ausbau des Filters den

Feder-Aushakgriff ziehen. Der Metallfettfilter kann bei der Reinigung in der Spülmaschine ausbleichen, was seine Filtermerkmale jedoch nicht beeinträchtigt.

Wartung des Kohlefilters (B)

Der Kohlefilter absorbiert unangenehme Kochgerüche. Je nach Typ des Herdes und der Häufigkeit der Reinigung des Fettfilters tritt nach einer mehr oder weniger langen Benutzungsdauer die Sättigung des Aktivkohlefilters auf. Auf jeden Fall muss der Filtereinsatz nach maximal 20 Monaten ausgewechselt werden. Dieser Filter kann NICHT gereinigt oder wiederhergestellt werden

Herausnehmen: Den Filter um 90°C drehen, um ihn aus der Ansaugeinheit zu nehmen.

Montage: Den Aktivkohlefilter in die Ansaugeinheit einsetzen und um 90°C drehen, um ihn zu befestigen.

Austausch der Lampen

Das Gerät vom Stromnetz trennen und die Fettfilter herausnehmen.

Achtung! Vor dem Anfassen der Lampen sicherstellen, dass diese abgekühlt sind.

1. Die Schutzabdeckung mit einem Schlitzschraubendreher oder ähnlichem heraushebeln.

2. Die beschädigte Lampe ersetzen. Nur Lampen mit Eigenschaften verwenden, die den ausgetauschten entsprechen (nähere Hinweise dazu finden Sie i folgenden Heft).

3. Die Schutzabdeckung wieder aufsetzen (Befestigung durch Einrasten).

Austausch der LED-Lampen \*

Die Haube ist mit einem Beleuchtungssystem mit LED-Technologie ausgestattet. Die LEDs sorgen für eine optimale Beleuchtung. Sie besitzen eine längere Lebensdauer und einen niedrigeren Energieverbrauch als traditionelle Glühbirnen. Wenden Sie sich für den Austausch an den Kundenservice.

Stromkabel

Wenn das Stromkabel beschädigt ist, sollte es vom Hersteller ersetzt oder von seinem Kundendienst ersetzt werden, um Gefahren vorzubeugen.

ENTSORGUNG

Dieses Gerät ist entsprechend der Europäischen Richtlinie 2012/19/EWG, Waste Electrical and Electronic Equipment (WEEE) gekennzeichnet. Mit der ordnungsgemäßen Entsorgung des Geräts trägt der Verbraucher zur Vermeidung eventueller negativer Auswirkungen auf die Umwelt und die Gesundheit bei.

Das Symbol — auf dem Produkt oder in der beiliegenden Dokumentation bedeutet, dass dieses Produkt nicht im Hausmüll entsorgt werden darf, sondern in einen Recyclinghof für elektrische und elektronische Geräte gebracht werden muss. Beachten Sie für die Entsorgung die bei Ihnen geltenden Bestimmungen für die Müllentsorgung. Wenn Sie weitere Informationen zu Behandlung, Rückführung und Recycling dieses Produkts erhalten möchten, dann wenden Sie sich an Ihr Abfallamt oder aber an das Geschäft, in dem Sie das Produkt gekauft haben.

Störungen und Abhilfe

Wenn eine Funktionsstörung auftritt, führen Sie die folgenden einfachen Kontrollen durch, bevor Sie den Kundenservice rufen:

Wenn die Haube nicht funktioniert:

Überprüfen Sie, ob:

• die Stromzufuhr unterbrochen ist.
- eine Geschwindigkeit ausgewählt wurde.

Wenn die Dunstabzugshaube zu wenig Leistung bringt:

Überprüfen Sie, ob:

• die ausgewählte Motorgeschwindigkeit für die freigesetzte Rauch- und Dunstmenge ausreicht.
• die Küche ausreichend belüftet ist, um einen Luftaustausch zu gewährleisten.
• der Kohlefilter nicht verschlissen ist (Haube in der Filterversion).

Wenn sich die Dunstabzugshaube während des normalen Betriebs ausschaltet:

Überprüfen Sie, ob:

• die Stromzufuhr unterbrochen ist.
- der Pol-Trennschalter nicht ausgelöst wurde.

Bei eventuellen Betriebsstörungen trennen Sie das Gerät mindestens 5 Sekunden von der Stromversorgung, indem Sie den Stecker ziehen und wieder einsetzen, bevor Sie den Kundendienst rufen. Sollte die Störung fortbestehen, wenden Sie sich bitte an den Kundendienst.

NL

Installatie

Modellen met mechanische bedieningsknoppen

IHT 6.5 C M IX

IHT 9.5 C M IX

IHT 6.5F C M IX

T1 Reset motor
