IHC 9.5S A M IX - Afzuigkap INDESIT - Gratis gebruiksaanwijzing en handleiding

Type product	Afzuigkap
Merk	Indesit
Model	IHC 9.5S A M IX
Breedte	90 cm
Materiaal	Roestvrij staal
Installatietype	Schoorsteen / Eiland
Voeding	220-240 V, 50-60 Hz
Motorvermogen	280 W
Energielabel	A+
Maximaal luchtdebiet	750 m³/h
Aantal snelheden	3 snelheden + intensief
Verlichting	LED, 2 x 3 W
Filtertype	Afwasbaar metaal vetfilter
Bediening	Aanraakbediening
Maximaal geluidsniveau	65 dB(A)
Schoorsteenhoogte	780-1300 mm
Netto gewicht	15 kg
Onderhoud en reiniging	Regelmatig reinigen van het vetfilter in de vaatwasser
Veiligheid	Automatische uitschakeling, kinderbeveiliging
Reserveonderdelen beschikbaar	Filters, lampen, afstandsbediening
Repareerbaarheid	Repareerbaarheidsindex 8,2/10

Veelgestelde vragen - IHC 9.5S A M IX INDESIT

Hoe installeer ik de Indesit IHC 9.5S A M IX afzuigkap?

De installatie moet worden uitgevoerd door een gekwalificeerde professional. Houd rekening met de veiligheidsafstanden (minimaal 65 cm boven een elektrische kookplaat, 75 cm voor gas). Gebruik een geschikt afvoerkanaal.

Hoe reinig ik het vetfilter?

Het metalen filter kan in de vaatwasser worden gereinigd (intensief programma, 65°C) of met de hand met een borstel en afwasmiddel. Laat het volledig drogen voordat u het terugplaatst.

Hoe vervang ik het koolstoffilter?

Voor recirculatie moet het koolstoffilter (niet meegeleverd) elke 3 tot 4 maanden worden vervangen. Open het voorpaneel, verwijder het oude filter en plaats het nieuwe.

Wat te doen als de afzuigkap niet inschakelt?

Controleer eerst de stroomonderbreker en het stopcontact. Zorg ervoor dat de aanraakbediening schoon is. Als het probleem aanhoudt, neem dan contact op met de klantenservice.

Hoe activeer ik de intensieve snelheid?

Druk op de knop voor de intensieve snelheid (vaak aangeduid met 'Boost' of 'P'). Deze werkt gedurende 5 minuten en keert daarna automatisch terug naar de vorige snelheid.

Wat is het geluidsniveau van deze afzuigkap?

Het maximale geluidsniveau is 65 dB(A) op intensieve snelheid. Op normale snelheid is het ongeveer 50-58 dB(A).

Werkt de afzuigkap in recirculatiemodus?

Ja, deze kan in recirculatiemodus werken met een actief koolstoffilter (niet meegeleverd). Voor afvoermodus is een afvoerkanaal naar buiten nodig.

Hoe stel ik de timer in?

Druk op de timertoets (klok) om de uitschakelvertraging in te schakelen. U kunt 1 tot 15 minuten programmeren. De afzuigkap schakelt automatisch uit.

Wat is de garantie op de Indesit IHC 9.5S A M IX afzuigkap?

De wettelijke garantie bedraagt 2 jaar. Er kan een garantieverlenging worden afgesloten. Bewaar de aankoopfactuur.

Hoe verkrijg ik reserveonderdelen?

Reserveonderdelen zijn verkrijgbaar bij de Indesit klantenservice of op hun website. Gebruik het model IHC 9.5S A M IX om ze te bestellen.

GEBRUIKSAANWIJZING IHC 9.5S A M IX INDESIT

Gebruiksaanwijzing,2

Montage,4

Attentie,17

Service,32

Installatie,52

GLASS bediening,53

Onderhoud en verzorging,53

Storingen en oplossingen,54

Polski

Instrukcja obsługi

OKAP

Spis treści

! Het is belangrijk dat u deze handleiding bewaart zodat u hem te allen tijde kunt raadplegen. Wanneer u het apparaat verkoopt, weggeeft of wanneer u verhuist, moet u niet vergeten de handleiding bij het apparaat te doen.

! Lees de aanwijzingen aandachtig: er staat belangrijke informatie in betreffende installatie, gebruik en veiligheid.

! Voer geen elektrische of mechanische wijzigingen op het apparaat uit, of op de afvoerleidingen.

Algemene veiligheid

- De minimum afstand tussen de roosters van het kookvlak en de onderzijde van de afzuigkap mag niet minder zijn dan:

65 cm als de kap boven een gaskookplaat is geïnstalleerd

55 cm als de kap boven een elektrische kookplaat is geïnstalleerd.

Als de installatie-instructies van het gasfornuis aangeven dat u een grotere afstand moet bewaren, houdt u zich dan daaraan.

- Dekapis voorzien van bevestigingspluggen die geschikt zijn voor de meeste wanden of plafonds. Het is echter noodzakelijk een gekwalificeerde technicus te raadplegen om te controleren of de wand of het plafond van geschikt materiaal zijn gemaakt. Deze moeten sterk genoeg zijn om het gewicht van de afzuigkap te dragen.

- Belangrijk! Sluit het apparaat niet aan op het elektriciteitsnet totdat de installatie volledig is uitgevoerd.

- Haal de stekker uit het stopcontact of zet de hoofdschakelaar in huis uit om de kap los te koppelen van het elektriciteitsnet, voor u de reinigings- of onderhoudshandelingen uitvoert.

- Gebruik werkhandschoenen voor elke installatie- of onderhoudshandeling.

- Het apparaat is niet geschikt voor gebruik door kinderen of personen met een beperkt sensorisch, fysiek of mentaal vermogen of personen met weinig ervaring of onvoldoende kennis, tenzij zij onder toezicht staan van, of onderricht worden over het gebruik van het apparaat door een persoon die verantwoordelijk is voor hun veiligheid.

- Er moet altijd iemand controleren dat kinderen niet met het apparaat spelen.

- Gebruik het apparaat nooit als het vetfi Iter niet goed is gemonteerd!

- De afzuigkap mag NOOIT als steunvlak worden gebruikt, tenzij dat uitdrukkelijk wordt aangegeven.

- Het vertrek moet over voldoende ventilatie beschikken als de afzuigkap tegelijk met andere apparaten wordt gebruikt die gas of andere brandstoffen verbranden.

- De afgezogen lucht mag niet worden gekanaliseerd in een afvoerleiding die gebruikt wordt voor afvoergassen van gasapparaten of apparaten die andere brandstoffen gebruiken.

- Houdt u aan de wetgeving betreffende de luchtafvoer.

- Het is ten strengste verboden onder de kap gerechten te bereiden op een open vuur. Het gebruik van open vuur kan de fi Iters beschadigen en brand veroorzaken, en dient daarom absoluut te worden vermeden.

- We raden bovendien aan gefrituurde gerechten constant te controleren, om zo te voorkomen dat de oververhitte olie vlam vat.

- V.w.b. de technische- en veiligheidsmaatregelen die moeten worden toegepast op de rookafvoer, moet u zich beslist houden aan hetgeen wordt voorzien door de normen van de plaatselijke autoriteiten.

• We raden u aan het apparaat regelmatig te reinigen, zowel aan de binnen- als aan de buitenkant (MINSTENS EEN MAAL PER MAAND. Houd i.i.g. rekening met hetgeen wordt aangegeven in de onderhoudsinstructies van deze handleiding).
• Als u de aanwijzingen betreffende de reiniging van de kap en de vervanging en reiniging van de fi lters niet naleeft, kan er een brandrisico ontstaan.
• Gebruik de kap niet zonder lampen of wanneer de lampen niet juist gemonteerd zijn, aangezien u een elektrische schok kunt krijgen.
• Wij wijzen elke verantwoordelijkheid af voor eventuele problemen, schade, of brand, veroorzaakt door het apparaat, als gevolg van het niet naleven van de instructies die in deze handleiding worden beschreven.
• Belangrijk! De zichtbare delen kunnen zeer warm worden wanneer ze worden gebruikt met kookelementen.
• Het huidige apparaat mag alleen door kinderen van 8 jaar en ouder en door personen met een beperkt lichamelijk, sensorieel of geestelijk vermogen, of zonder ervaring en kennis worden gebruikt, mits ze onder adequaat toezicht zijn, of mits ze zijn onderricht m.b.t. het veilige gebruik van het apparaat en zich bewust zijn van de betreffende gevaren. Voorkom dat kinderen met het apparaat spelen. De reinigings- en onderhoudshandelingen mogen niet door kinderen worden uitgevoerd, tenzij onder toezicht.

PL

Ostrzeżenia

! Wendt u nooit tot niet erkende monteurs.

Dit dient u door te geven:

• Het soort storing;
  • Het model apparaat (Mod.)
  • Het serienummer (S/N)

Deze laatste informatie bevindt zich op het typeplaatje op het apparaat

PL

Serwis Techniczny

Voor een correcte installatie van het apparaat kunt u de afbeeldingen raadplegen in de eerste pagina's van deze handleiding.

De installatie moet worden uitgevoerd door gekwalificeerde monteurs.

Elektrische aansluiting

De netspanning moet overeenkomen met de spanning die staat aangegeven op het typeplaatje aan de binnenkant van de afzuigkap. Als de kap over een stekker beschikt, moet u hem in een stopcontact steken die in een bereikbare positie is geplaatst en conform is aan de geldende normen. Als de kap niet over een stekker beschikt (directe aansluiting op het elektriciteitsnet), of als de stekker niet makkelijk bereikbaar is, dient u een geschikte tweepolige schakelaar te monteren die de volledige uitschakeling van het lichtnet waarborgt in overspanningscategorie III omstandigheden, overeenkomstig de installatieregels.

Belangrijk! Controleer altijd of de elektriciteitskabel correct is gemonteerd voor u het kapcircuit weer op het lichtnet aansluit en controleer bovendien of hij correct functioneert.

Luchtafvoer (voor de afzuigversies)

Sluit de kap aan op de buizen en de afvoeropeningen in de wand, die een diameter moeten hebben die gelijk is aan de luchtafvoer (verbindingsfl ens). Het gebruik van buizen en afvoeropeningen met een kleinere diameter zal een verminderd afzuigvermogen als gevolg hebben en een aanzienlijke toename van het geluid.

Men wijst daarom elke verantwoordelijkheid hierbij af.

! Gebruik een zo kort mogelijke leiding.

! Gebruik een leiding die zo min mogelijk bochten heeft

! Vermijd drastische veranderingen in de sectie van de leiding.

! Gebruik een leiding met een zo glad mogelijke binnenkant.

! Het materiaal waarmee de leiding is gemaakt moet door de wet zijn goedgekeurd.

! Sluit de kap nooit aan op afvoerbuizen waar rook wordt afgevoerd geproduceerd door verbranding (boilers, open haarden, kachels, etc.).

! Respecteer voor de luchtafvoer de voorschriften van de bevoegde instanties. De af te voeren lucht mag niet door een opening in de wand worden afgevoerd, tenzij deze opening hier speciaal voor bestemd is.

! Zorg dat er in het vertrek ventilatieopeningen zijn om te voorkomen dat de kap een negatieve druk creëert (die nooit de 0,04 mbar mag overschrijden).

! Het bedrijf wijst elke verantwoordelijkheid af wanneer deze normen niet worden gehandhaafd.

Filter- of afzuigversie?

! De kap is klaar om te worden gebruikt in de afzuigversie. Om de kap in de filterversie te gebruiken dient u de speciale ACCESSOIREKIT te installeren.

Opmerking:Indien bijgeleverd kan het zijn dat het aanvullende fi Itersysteem met actieve kool al op de kap is geïnstalleerd.

De informatie betreffende het omzetten van afzuigversie naar filterversie vindt u in deze handleiding terug (zie "Filterversie").

Afzuigversie

De kap zuivert de lucht en voert hem naar buiten af via een afvoerleiding (diameter 150 mm) die bevestigd is aan de verbindingsfl ens. De diameter van de afvoerleiding moet gelijk zijn aan de diameter van de verbindingsring.

Belangrijk! De afvoerbuis is niet bijgeleverd en moet apart worden aangeschaft.

In het horizontale gedeelte moet de buis licht naar boven hellen (ongeveer 10°) zodat de lucht makkelijker naar buiten wordt afgevoerd. Als de kap is voorzien van koolstoffi liters moeten deze eerst worden verwijderd.

Filterversie

De kap zuivert de lucht en zorgt dat deze weer gezuiverd het vertrek binnenkomt. Om de kap in deze versie te gebruiken moet u een aanvullend filtersysteem met actieve kool installeren.

Voor deze uitvoering heeft u een luchtdeflector, een verkleiner en koolfilter(s) nodig. De bovenste buis moet aan de bovenzijde afvoeropeningen hebben voor de lucht.

Technische Gegevens

Model	Hoogte (cm)	Breedte (cm)	Diepte (cm)	∅ van de de afvoerlei- ding (cm)
GLASS 60cm 61	-82 59.8	50 15/12
GLASS 90 cm	61-82 89	9.9 50 15/12

Controleer de plaat om de totale absorptie en de lichtabsorptie te controleren.

	Opgenomen	Spanning Fitting	Afmetingen
Halogeen 25 W	2 x 25 W 230 V	G9 L40x∅14
Halogeen 20 W	2 x 20 W	12 V	G4 L30x∅10

LED ^*

Risicogroep 1, volgens de norm EN 62471

Het model is conform met de volgende EU richtlijnen: De kappen zijn conform aan de volgende EG-Richtlijnen:

- EU reglement nr. 66/2014 met integratie van richtlijn 2009/125/EC.

Referentie norm:

• EN 60704-2-13:2011; EN 60704-3:2006
• EN 61591:1997; EN 61591:1997/A1:2006; EN 61591:1997/A2:2011; EN 61591:1997/A11:2014
• EN 50564:2011

* Slechts op enkele modellen aanwezig

GLASS bediening

Als u op de knop drukt terwijl de afzuigkap aan is, gaat deze over naar de OFF stand.

T2 Snelheid 1

Als u op de knop drukt, schakelt de afzuigkap van de voorgaande stand over op snelheid 1.

T3 Snelheid 2

Als u op de knop drukt, schakelt de afzuigkap van de voorgaande stand over op snelheid 2.

T4 Snelheid 3

Als u op de knop drukt, schakelt de afzuigkap van de voorgaande stand over op snelheid 3.

T5 ON/OFF lichten

Onderhoud en verzorging

Belangrijk! Haal de stekker uit het stopcontact of zet de hoofdschakelaar in huis uit om de kap los te koppelen van het elektriciteitsnet, voor u de reinigings- of onderhoudshandelingen uitvoert.

Eerste reiniging

• Verwijder het beschermfolie
- Verwijder onzuiverheden met een vochtige spons en een beetje neutraal reinigingsmiddel
- Spoel met een vochtige doek af
- Droog met een zachte doek. Als de kap van roestvrij staal is moet u de richting van de borsteling van het metaal volgen

Regelmatige reiniging

De afzuigkap moet, zowel aan de binnen- als aan de buitenkant, regelmatig worden gereinigd (in ieder geval net zo vaak als dat u de vetfilters reinigt en/of vervangt). Gebruik voor het reinigen een vochtige doek en een neutraal reinigingsmiddel met lauw water.

Vermijd het gebruik van schurende of bijtende producten.

Opgelet: Als u de aanwijzingen betreffende de reiniging van het apparaat en de vervanging van de fi Iters niet naleeft, kan er een brandrisico ontstaan.

We adviseren u daarom de aanbevolen instructies op te volgen.

De fabrikant kan niet aansprakelijk worden gesteld voor eventuele schade aan de motor en brand veroorzaakt door een oneigenlijk onderhoud of door het niet in acht nemen van bovenstaande aanwijzingen.

Onderhoud van de vetfi Iters (A)

Het vetfilter houdt de vetdeeltjes die met het koken vrijkomen vast. Het moet minstens een keer per maand worden gereinigd met niet a g r e s s i e v e schoonmaakmiddelen, ofwel met de hand ofwel in de vaatwasser, op lage temperaturen en met een

korte afwascyclus.

Om het vetfilter te demonteren trekt u aan het handvat waarmee de veer wordt losgekoppeld. Als u het vetfi liter in de vaatwasser wast zou dit kunnen verkleuren. Dit wijzigt de prestaties er niet van.

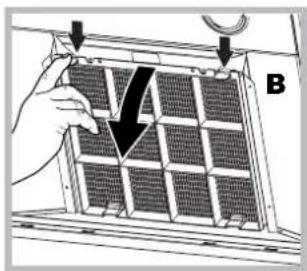

Onderhoud koolstoffi Iter (B)

Het koolstofffilter houdt de vervelende luchtjes die tijdens het koken vrijkomen vast. Het koolstoffi Iter raakt na kortere of langere tijd verzadigd. Dit hangt af van het soort bereidingen en de regelmaat waarmee het vetfi Iter wordt gereinigd. In ieder geval moet de patroon minstens om de 20 maanden worden vervangen.

Dit fi Iter MAG NIET worden gewassen of hergebruikt

Demonteren: Verwijder het koolstoffi Iter door te drukken op de twee hendeltjes aan de voorkant waarmee het aan de kap bevestigd is.

Montage: Haak het koolstoffi liter vast, eerst aan de achterkant op de metalen lipjes van de kap, vervolgens aan de voorkant door op de twee hendeltjes te drukken.

Schakel het apparaat los van het lichtnet en verwijder de vetfi Iters.

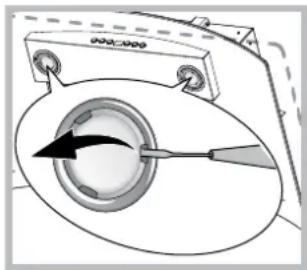

Belangrijk! Voor u de lampen aanraakt moet u zich ervan verzekeren dat ze zijn afgekoeld.

1. Verwijder de bescherming m.b.v. een kleine platte schroevendraaier of dergelijk gereedschap.

2. Vervang de beschadigde lamp. Gebruik alleen lampen met dezelfde eigenschappen (voor meer details zie de technische gegevens in deze handleiding).

3. Doe de bescherming weer dicht (bevestiging met klik).

De lampen vervangen LED \*

De kap is uitgerust met een verlichtingssysteem op basis van LED-technologie. De Leds garanderen een optimale verlichting, een langere levensduur van de lampen en minder energieverbruik in vergelijking met traditionele lampen. Voor vervanging van de leds kunt u contact opnemen met de servicedienst.

Elektrische kabel

Als de voedingskabel beschadigd is, moet deze, om elk risico te voorkomen, worden vervangen door de fabrikant of door de technische servicedienst.

AFVALVERWIJDERING

Dit apparaat is conform de Europese Richtlijn 2012/19/EG betreffende afgedankte elektrische en elektronische apparatuur (AEEA). Door ervoor te zorgen dat dit apparaat correct wordt verwijderd, werkt de gebruiker mee aan het voorkomen van potentiële negatieve consequenties voor de omgeving en de gezondheid.

Het symbool op het apparaat of op de handleiding die bij het product wordt geleverd, geeft aan dat dit apparaat niet moet worden behandeld als normaal huisvuil, maar moet worden afgeleverd bij een specifi ek ophaalpunt voor het recyclen van elektrische en elektronische apparatuur. Verwijder het apparaat volgens de plaatselijke normen voor afwalverwijdering. Voor verdere informatie betreffende behandeling, opslag of recyclen van dit product moet u contact opnemen met uw gemeentelijke reinigingsdienst of de winkel waar u het product heeft aangeschaft

Storingen en oplossingen

Als iets niet lijkt te functioneren dient u, voor u de Servicedienst inschakelt, eerst deze eenvoudige controles uit te voeren:

Slechts op enkele modellen aanwezig

Als de afzuigkap niet werkt:

Controleer of:

• er geen stroomonderbreking is.
• er wel een snelheid is ingesteld.

Als de kap een zwak rendement heeft:

Controleer of:

• De geselecteerde motorsnelheid voldoende is voor de vrijgegeven hoeveelheid rook en damp.
• De keuken voldoende geventileerd is om de lucht op te zuigen.
• Het koolstofffilter niet verbruikt is (kap in filterversie).

Als de kap uit is gegaan tijdens een normale werking:

Controleer of:

• er geen stroomonderbreking is.
- het meerpolige onderbrekingsmechanime niet is ingeschakeld.

In het geval van eventuele storingen moet u, voor u contact opneemt met de Servicedienst, het apparaat minstens 5 sec. loskoppelen van het elektriciteitsnet door de stekker uit het stopcontact te halen en hem er opnieuw weer in te doen. Als de storing voortduurt moet u contact opnemen met de Servicedienst.

Bespaar energie en respecteer de omgeving

• Gebruik de afzuigkap door de snelheid in te stellen in overeenstemming met de reële extractiebehoeften; beperk het gebruik van de "intensieve snelheid" functie, indien aanwezig. Een rationeel gebruik van de afzuigkap biedt u de mogelijkheid energie te besparen en nutteloos verlies van zuivere en aircondition lucht.
• Schakel het licht van de afzuigkap enkel in als dit noodzakelijk is om de kookzone te verlichten.
