Ürün Tipi	Davlumbaz
Marka	Indesit
Model	IHF 6.5 A M IX
Yükseklik (cm)	61
Genişlik (cm)	60
Derinlik (cm)	50
Davlumbaz Çıkış Borusu Çapı (cm)	15 (veya redüksiyon ile 12)
Elektrik Beslemesi	230 V ~ 50 Hz
Toplam Güç Tüketimi (W)	150
Aydınlatma	Her biri 40 W olan 2 adet G9 halojen ampul
Hız Sayısı	3
Kontrol Tipi	Mekanik Klavye (GLASS)
Yağ Filtresi	Metal, bulaşık makinesinde veya elde yıkanabilir (her ay)
Karbon Filtre (isteğe bağlı)	20 ayda bir değiştirilmelidir (yıkanamaz)
Montaj Şekli	Dışarı tahliye (varsayılan) veya aktif karbon kiti ile devridaim
Minimum Güvenlik Mesafesi	Gazlı ocak üzerinde 65 cm, elektrikli ocak üzerinde 55 cm
Enerji Tüketimi (tahmini yıllık)	Belirtilmemiş
Ağırlık (kg)	Belirtilmemiş
Verilen Aksesuarlar	Montaj dübelleri, bağlantı flanşı
Onarılabilirlik	Mevcut parçalar: filtreler, ampuller; motor veya elektronik için teknik servise başvurun
Standartlar	AB Direktifleri: Alçak Gerilim 2006/95/AT, Elektromanyetik Uyumluluk 2004/108/AT

Sık sorulan sorular - IHF 6.5 A M IX INDESIT

Davlumbaz ile ocak arasında uyulması gereken minimum mesafe nedir?

Minimum mesafe gazlı ocak için 65 cm, elektrikli ocak için 55 cm'dir. Ayrıca ocak kullanım kılavuzunuzdaki tavsiyeleri de kontrol edin.

Yağ filtreleri nasıl temizlenir?

Metal yağ filtreleri ayda en az bir kez temizlenmelidir. Aşındırıcı olmayan bir deterjanla elde veya düşük sıcaklıkta kısa programda bulaşık makinesinde yıkayabilirsiniz. Sökmek için yaylı kolu çekin.

Karbon filtre ne zaman değiştirilmelidir?

Karbon filtre zamanla doyar. En az 20 ayda bir (veya kullanıma bağlı olarak daha sık) değiştirilmelidir. Yıkanamaz veya yenilenemez.

Halojen ampul nasıl değiştirilir?

Cihazı elektrik şebekesinden ayırın ve yağ filtrelerini çıkarın. Ampullerin soğuk olduğundan emin olun, ardından küçük bir düz tornavida ile korumayı kaldırın. Kullanılmış ampulü aynı özelliklerdeki (halojen G9, 40 W, 230 V) bir ampulle değiştirin ve korumayı kapatın.

Davlumbaz çalışmazsa ne yapmalıyım?

Elektrik kesintisi olmadığını ve bir hızın seçildiğini kontrol edin. Davlumbaz çalışırken durduysa, en az 5 saniye elektrik fişini çekin ve tekrar takın. Sorun devam ederse teknik servise başvurun.

Davlumbaz devridaim modunda nasıl kurulur?

Davlumbazı devridaim modunda (dış tahliyesiz) kullanmak için, bir veya daha fazla karbon filtre ve hava deflektörü içeren aksesuar kitini kurmalısınız. Kılavuzun 'Filtreleme Versiyonu' bölümündeki talimatları izleyin.

Davlumbazı yağ filtreleri olmadan kullanabilir miyim?

Hayır, davlumbazı yağ filtreleri doğru şekilde takılıyken kullanmak zorunludur. Filtresiz kullanmak motora zarar verebilir ve yangın riski oluşturabilir.

Uyulması gereken güvenlik önlemleri nelerdir?

Davlumbazın altında asla yiyecek flambe etmeyin. Yağın tutuşmasını önlemek için kızartmayı izleyin. Davlumbaz yanmalı cihazlarla birlikte kullanılıyorsa odanın yeterli havalandırmasını sağlayın. Temizlemeden önce davlumbazın fişini çekin.

Davlumbaz elektrik bağlantısı nasıl yapılır?

Davlumbaz fişli ise, standartlara uygun erişilebilir bir prize takın. Fişsiz ise, bir profesyonele iki kutuplu bir anahtar taktırın. Şebeke gerilimi, etiket üzerinde belirtilen (230 V) gerilime uygun olmalıdır.

Davlumbaz ömrü sonunda nasıl imha edilir?

Davlumbazı evsel atıklarla birlikte atmayın. Avrupa Birliği 2012/19/AT direktifine uygun olarak, elektrikli ve elektronik ekipman atıklarının (AEEE) geri dönüşümü için yetkili bir toplama noktasına bırakın.

KULLANIM KILAVUZU IHF 6.5 A M IX INDESIT

Bakım ve Temizlik, 59

Sorun Giderme, 60

NL

Nederlands

Gebruiksaanwijzing

AFZUIGKAP

Inhoud

Bu kılavuzu ileride başvurmak üzere saklayın. Üniteyi satarsanız, başkasına verirseniz veya başka bir yere taşırsanız, kılavuzun da ürünle birlikte verildiğinden/taşındığından emin olun.

Talimatları dikkatle okuyun - talimatlar, kurulum, kullanım ve güvenlikle ilgili önemli bilgiler içerir.

Ürünün mekanik donanımını veya çıkış borularını kurcalamayın.

Genel güvenlik bilgileri

• Pişirme cihazının en üst kısmındaki pişirme aracı destek yüzeyi ile davlumbaz arasındaki mesafe en az şu kadar olmalıdır: Davlumbaz bir gazlı set üstü ocağın üzerine kurulmuşsa 65 cm

Davlumbaz bir elektrikli set üstü ocağın üzerine kurulmuşsa 55 cm

Gazlı ocağın kurulum talimatlarında daha fazla bir mesafe belirtilmişse o mesafeye uyulmalıdır.

• Davlumbaz, pek çok duvar/tavan ile kullanılmaya uygun ankraj tapalarıyla verilmektedir. Ancak, ünite ağırlığını kaldırabilecek güce sahip olmaları gerektiğinden, bu malzemelerin montaj yapılacak duvara/tavana uygun olup olmadığı konusunda mutlaka yetkili bir teknisyene danışmanız gerekir.
• Dikkat! Kurulum tamamlanana kadar üniteyi elektrik kaynağına bağlamayın.
• Üniteyi temizlemeden veya bakım yapmadan önce ünitenin fişini prizden çekin veya ana devre kesici bağlantısını kesin.
• Üniteyi kurarken veya bakım yaparken mutlaka iş eldiveni kullanın.
• Bu cihaz, güvenliklerinden sorumlu bir kişi tarafından cihazın kullanımıyla ilgili talimatlar kendilerine öğretilmeden veya bu kişinin gözetimi altında olmadan fiziksel, ruhsal veya zihinsel durumları yeterli olmayan kişiler (çocuklar dahil) ya da gerekli bilgi ve tecrübeye sahip olmayan kişiler tarafından kullanılmamalıdır.
• Çocukların üniteyle oynamadıklarından emin olun.
• Üniteyi yağ filtresi takılı değilken asla çalıştırmayın!
• Açıkça bu şekilde bir talimat verilmemişse, davlumbazı asla bir destek olarak KULLANMAYIN.
• Davlumbaz gaz veya diğer yakıtlarla çalışan bir ekipmanla aynı anda kullanılıyorsa oda yeterince havalandırılmalıdır.
• Çekilen hava, gaz veya diğer yakıtlı ekipmanların yanma gazlarını tahliye etmek için kullanılan bir kanala verilmemelidir.
• Hava çekme ile ilgili tüm talimatlara uyun.
• Davlumbazın altında alev olacak biçimde asla yemek PİŞİRMEYİN; alev filtrelere hasar verebilir ya da yangına neden olabilir. Bunu asla yapmayın.
• Kızgın yağın alev almadığını kontrol etmek için kızartma işleri sırasında ocağın başında durun.
• Duman çekme konusundaki teknik ve güvenlik tedbirleriyle ilgili tüm yerel yönetmeliklere uyun.
• Ürünün içini ve ışığı sık sık temizleyin (AYDA EN AZ BİR DEFA ve bu kılavuzda verilen talimatlara uygun olarak).
• Davlumbaz temizleme/parça değiştirme talimatlarına uymamanız yangına neden olabilir.
• Ampuller takılı değilken davlumbazı asla çalıştırmayın - elektrik çarpması riski! Üretici, bu kılavuzda yer alan talimatlara uyulmaması nedeniyle meydana gelebilecek sorunlardan, hasardan veya yangından sorumlu tutulamaz. Dikkat! Ünitenin erişilebilir parçaları pişirme ekipmanıyla birlikte kullanıldığında çok ısınabilir.

! Bu kılavuzu ileride başvurmak üzere saklayın. Satış, devir veya taşınma durumunda, kılavuzun ürünle birlikte verildiğinden emin olun.

! Talimatları dikkatlice okuyun: Bunlar montaj, kullanım ve güvenlik hakkında önemli bilgiler içerir.

! Bu durumda teknik destek müdahalesi gerekir.

Teknik desteğe başvurmadan önce:

• Arızanın bağımsız olarak giderilebildiğini kontrol ediniz;
• Aksaklığın giderilip giderilmediğini kontrol etmek için programı yeniden başlatınız;
• Giderilmediği takdirde, Yetkili Teknik Destek Servisine başvurunuz.

! Yetkili olmayan teknisyenlerden asla yardım almayınız.

Bu durumda şu bilgileri veriniz:

• arıza tipi
• Sıcaklık ekranı üzerinde görülen mesaj
• cihazın modeli (Mod.)
• seri numarası (S/N)

Bu bilgiler, soğutucu bölmesi içinde aşağıda solda bulunan teknik veriler etiketi üzerinde bulunmaktadır.

Cihazın Ömrü 10 yıldır.

servis

0212 444 50 10

INDESIT COMPANY BEYAZ EŞYA PAZARLAMA A.Ş.

Karahan Sok. No:11 Balmumcu 34349 Beşiktaş/İstanbul

TEL: [phone]

FAKS: ([phone]

WEB: www.hotpointariston.com.tr

RS

Onarım için Teknik Servis Merkezine başvururken aşağıdaki bilgileri bildirmek gerekir:

Arıza türü - Ürün modeli (Model) Teknik pasaport numarası (seri numarası)

Bu verileri ürün üzerinde bulunan pasaport etiketinde bulacaksınız.

UA

Yardım

Yetkili servise başvurun.

Aşağıdaki bilgileri bildirin:

Arıza türü; - Cihaz modeli (Mod.) - Seri numarası (S/N)

Bu bilgiler, ürüne eklenmiş karakteristik etiketinde bulunmaktadır.

CZ

Servis

Kurulum prosedürü, bu kılavuzun ilk sayfalarında çizimle gösterilmiştir.

Kurulum kalifiye bir teknisyen tarafından yapılmalıdır.

Elektrik bağlantısı

Şebeke gerilimi, davlumbazın iç kısmındaki derecelendirme etiketlerinde gösterilen değerlere uygun olmalıdır. Davlumbazın fişi varsa, bu fişi kolay erişilebilen bir prize takın. Fişi yoksa (doğrudan şebeke bağlantısı) veya prizden çok uzaksa, kurulum yönetmeliklerine uygun bir şekilde, Kategori II yüksek gerilim durumunda tüm bağlantının kesilebileceği çift kutuplu bir düzenleme anahtarı bağlayın.

Dikkat! Davlumbazı şebeke elektriğine bağlamadan önce, şebeke kablosunun düzgün bağlandığını ve sorunsuz çalıştığını kontrol edin.

Hava Tahliyesi (kanallı ünite için)

Davlumbazı, hava çıkış flanşının çapına eşit çapta bir duvar tahliye deliğine ve kanala bağlayın. Daha küçük çapta kanal ya da tahliye deliği kullanılması davlumbazın kapasitesini düşürür ve çalışma gürültüsünü artırır.

Buna aykırı hareket etmenin doğurabileceği sonuçlardan üretici sorumlu değildir.

! Amaca uygun en kısa kanalı kullanın. ! Olabildiğince az bükülen bir kanal seçin. ! Kanal çapının ani değişmesini önleyin. ! Kanal olabildiğince düz bir iç yüzeye sahip olmalıdır. ! Kanal, düzenleyici malzemeden üretilmiş olmalıdır. ! Davlumbazı, diğer ekipmanların (boyler, fırın vs.) yanma gazlarını taşıyan bacalara bağlamayın. ! Hava tahliyesi konusundaki yerel yönetmeliklere uyun. Çekilen hava, söz konusu açıklık bu amaca uygun bir tasarıma sahip değilse duvar açıklığından tahliye edilemeyebilir. ! Davlumbazın oda içinde emme basıncı (0,04 mbar'ı aşmamalıdır) oluşturmasını önlemek için, odada hava emme delikleri oluşturun. ! Bu talimatlara aykırı hareket etmenin doğurabileceği sonuçlardan üretici sorumlu değildir.

Filtre mi kanallama mı?

! Davlumbazınız kanallı ünite olarak tedarik edilmektedir.

Üniteyi filtreli ünite olarak kullanmak isterseniz AKSESUAR SETİ takmanız gerekir.

Not: Üniteyle birlikte verilmişse, aktif karbon filtresi takılabilir.

Kanallı üniteden filtreli üniteye nasıl geçileceği hakkında talimatlar bu kılavuzda mevcuttur (bkz. "Filtreli Model").

Kanallı model

Davlumbaz havayı arıtır ve çıkış flanşına bağlı bir tahliye kanalı (150 mm çapında) üzerinden dışarıya atar. Tahliye borusunun çapı, çıkış flanşının çapına eşit olmalıdır.

Dikkat! Tahliye kanalı birlikte verilmez ve ayrıca satın alınmalıdır.

Yatay döşendiği takdirde, boru hafif yukarı doğru açıyla (yaklaşık 10°) konumlandırılmalı ve bu sayede havanın dışarıya daha kolay verilmesi sağlanmalıdır. Davlumbazla birlikte karbon filtreler verilmişse, öncelikle bunlar çıkarılmalıdır.

Filtreli model

Davlumbaz havayı arıtır ve tekrar odanın içine verir. Bu davlumbaz modelinde, yardımcı bir aktif karbon filtresi ünitesinin takılması gereklidir.

Bu modelde ayrıca deflektöre, azaltım adaptörüne ve karbon filtresine/filtrelerine ihtiyaç duyulur. Üst boru, en üst kısımda kendine ait hava çıkış yuvalarına sahip olmalıdır.

Teknik Veriler

Model	Yükseklik (cm)	Genişlik (cm)	Derinlik (cm)	tahliye borusu capi (cm)
GLASS 60cm 61	82 59,8 50 15/12
GLASS 90cm 61	82 89,9 50 15/12

Model kodu	Ampul(V)	Ampul ceksi(W)	Toplam-ceksi(W)
IHF 6.5 AM IX
IHF 9.5 AM IX
IHF 6.5F AM IX	Halojen 2	x 40 150
IHC 9.5F AM IX
IHC 9.5 AM IX
IHC 6.5F AM IX

	Güç	Gerilim	Bağlanti	Ebatlar
Halojen 25 W	2 x 25 W	230 V	G9	L40xØ14
Halojen 20 W	2 x 20 W	12 V	G4	L30xØ10

LED

EN 62471 Standardına göre Risk Grubu 1

Davlumbazlar, şu AT Direktiflerine uygundur: Düşük Voltaj Direktifi 2006/95/EC (12-12-2006) EMC Direktifi 2004/108/EC (15-12-2004)

Sadece bazı modellerde mevcut

GLASS kumandaları

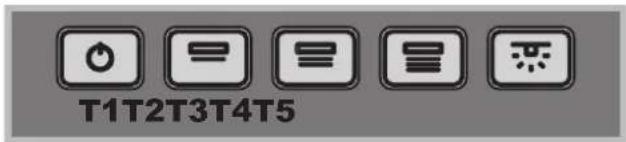

Mekanik tuş takımı modeller

IHF6.5AMIX-IHF9.5AMIX IHF6.5FAMIX-IHC9.5FAMIX IHC9.5AMIX-IHC6.5FAMIX

T1 Motor sıfırlama

Davlumbaz çalışıyorken düğmeye basılınca ünite kapanır (OFF).

T2 Hız 1

Düğmeye basılınca davlumbazın hızı 1 olarak ayarlanır.

T3 Hız 2

Düğmeye basılınca davlumbazın hızı 2 olarak ayarlanır.

T4 Hız 3

Düğmeye basılınca davlumbazın hızı 3 olarak ayarlanır.

T5 Işıklar AÇIK/KAPALI

Bakım ve Temizlik

Dikkat! Üniteyi temizlemeden veya bakım yapmadan önce ünitenin fişini prizden çekin veya ana devre kesici bağlantısını kesin.

İlk temizleme

Koruyucu filmi çıkarın - Nemli sünger ve az miktarda doğal sabunla temizleyin - Nemli bir bezle durulayın. Yumuşak bir bezle kurulayın; davlumbaz paslanmaz çelikten imal edilmişse, metal parçaları da temizleyin.

Düzenli temizleme

Davlumbazın içi ve dışı düzenli olarak (en az yağ filtresine uyguladığınız bakım sıklığı kadar) temizlenmelidir. Nemli bir bez ve ılık suyla seyreltilmiş nötr sıvı deterjan kullanın. Aşındırıcı ürünler kullanmayın.

Uyarı: Davlumbaz temizleme/parça değiştirme talimatlarına uymamanız yangına neden olabilir. Talimatlara harfiyen uyun. Hatalı bakım yapılması veya yukarıdaki talimatlara uyulmaması nedeniyle motorun hasar görmesinden ya da yangın çıkmasından üretici sorumlu tutulamaz.

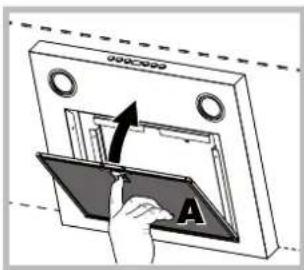

Yağ filtresine bakım uygulanması (A)

Yağ filtresi, yemek pişirme sırasında ortaya çıkan yağ parçacıklarını tutar; aşındırıcı olmayan bir deterjan kullanılarak elle veya düşük sıcaklıkta kısa bir bulaşık makinesi programında ayda en az bir kez yıkanmalıdır. Yağ filtresini çıkarmak için yaylı kolu çekin. Bulaşık

makinesinde yıkandığı takdirde metal filtrenin rengi değişebilir, ancak bu durum filtre performansını etkilemez.

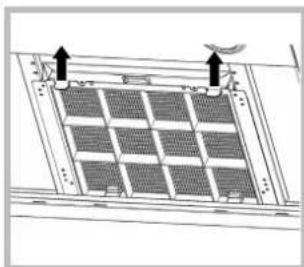

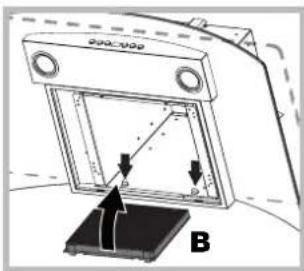

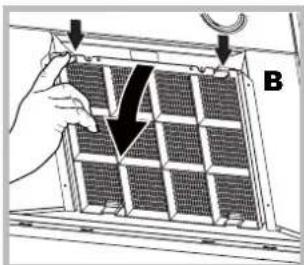

Karbon filtresine bakım uygulanması (B)

Karbon filtresi, yemek pişirme sırasında çıkan istenmeyen kokuları tutar. Filtre, yağ filtresinin kullanılma sıklığına ve yemek pişirme alışkanlığına bağlı olarak belli bir süre sonra dolar (doyuma ulaşır). Filtre kartuşu en az yirmi ayda bir yenisiyle değiştirilmelidir.

Bu filtre YIKANAMAZ ve TEKRAR KULLANILAMAZ

Sökme: Bunu davlumbaza sabitleyen öndeki iki kola bastırarak aktif karbon filtresini kaldırınız.

Takma: Aktif karbon filtresini davlumbazın küçük metal dilleri üzerine önce arkadan, daha sonra iki kola bastırarak önden takınız.

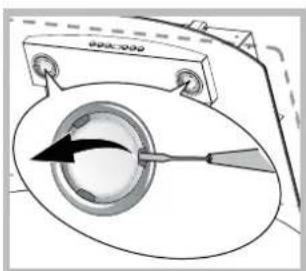

Ampullerin değiştirilmesi

Ünitenin fişini çekin ve yağ filtresini çıkarın.

Dikkat! Dokunmadan önce ampullerin soğuk olduğundan emin olun.

1. Düz uçlu küçük bir tornavida vb. ile bastırıp dışarı iterek koruyucuyu sökün. 2. Arızalı ampulü değiştirin. Sadece aynı tipte ampuller kullanın (detaylı bilgi için, aşağıdaki kılavuzda verilen teknik verilere bakın). 3. Koruyucuyu tekrar takın (içeri doğru bastırın).

Lambaların değiştirilmesi LED*

Davlumbaz, LED teknolojili bir aydınlatma sistemiyle donatılmıştır. LED lambalar konvansiyonel lambalara göre daha uzun hizmet ömrü, daha iyi aydınlatma ve daha az elektrik sarfiyatı sunar. Bunların değiştirilmesi için lütfen Teknik Destek Servisine başvurun.

Elektrik kablosu

Elektrik kablosu hasar görmüşse, olası risklerin önlenmesi için sadece üretici veya yetkili teknik servis tarafından değiştirilmelidir.

ISKARTAYA ÇIKARMA

Bu cihaz, 2012/19/EC Atık Elektrikli ve Elektronik Ekipman (WEEE) direktifine uygun olarak işaretlenmiştir. Üniteyi doğru bir şekilde iskartaya çıkaran bir kullanıcı, çevrenin ve halk sağlığının korunmasına katkıda bulunmuş olacaktır.

AEEE Yönetmeliği'ne uygundur.

Ürün veya ürünle verilen dokümanlar üzerinde bulunan

sembolü, ürünün sıradan bir evsel atık olarak

değerlendirilmemesi, elektrik ve elektronik ekipmanlar için atık toplama hizmeti sunan bir tesise teslim edilmesi gerektiğini ifade etmektedir. Ürünü, atık imhası konusundaki yerel yönetmeliklere uygun bir şekilde elden çıkarın. Bu ürünün elleçlenmesi, geri kazanılması veya geri dönüştürülmesi hakkında detaylı bilgi almak için, yerel makamlara, evsel atık imha hizmeti sunan tesislere veya ürünü aldığınız yetkili satıcıya danışın.

Sorun Giderme

Kullanım sırasında herhangi bir sorun yaşamanız halinde, Teknik Servis'e başvurmadan önce aşağıdaki basit kontrolleri yapın:

Davlumbaz hiç çalışmıyorsa:

Şunları kontrol edin:

• üniteye güç verildiği.
• bir hız seçimi yapıldığı.

Davlumbaz verimli çalışmıyorsa:

Şunları kontrol edin:

• seçili motor hızının ortaya çıkan duman ve buhar miktarını işleyebilecek kapasitede olduğu.
• mutfağın, ünitenin hava çekebileceği şekilde yeterince havalandırıldığı.
• karbon filtresinin sağlam olduğu (filtreli modelde).
• Sadece bazı modellerde mevcut

Davlumbaz normal çalışma sırasında kapanıyorsa (duruyorsa):

Şunları kontrol edin:

• üniteye güç verildiği.
• devre kesicinin tetiklenmediğini.

Arızalı çalışma halinde, Teknik Servis'e başvurmadan önce makinenin fişini çekin ve 5 saniye bekledikten sonra tekrar takın. Arıza devam ederse Teknik Servis'e başvurun.

Montaj, kılavuzun ilk sayfalarında verilen şemalara göre yapılmalıdır. Montaj, kalifiye personel tarafından yapılmalıdır.

Elektrik bağlantısı

Şebeke bağlantısı, cihazın içinde bulunan karakteristik etiketinde belirtilen değere uygun olmalıdır. Cihaz bir fişle donatılmışsa, fişi yürürlükteki normlara uygun, erişilebilir bir yerdeki prize bağlayın. Cihaz fişe sahip değilse (doğrudan şebekeye bağlantı) veya fiş erişilemeyen bir yerdeyse, yürürlükteki normlara uygun, aşırı gerilim kategorisine göre şebekeden tam ayırma sağlayan iki kutuplu bir anahtar takın.

Dikkat! Davlumbazın kablosunu şebekeye bağlamadan önce, kablonun doğru takıldığını ve doğru çalıştığını kontrol edin.

Hava çıkışı (davlumbazlı modeller için)

Davlumbazı, çıkış ağzına eşit çapta (bağlantı flanşı) duvar çıkış deliklerine sahip borulara bağlayın. Daha küçük çaplı boruların ve duvar deliklerinin kullanılması, davlumbazın performansını düşürür ve gürültü seviyesini önemli ölçüde artırır. Bu nedenle üretici, bu konudaki tüm sorumluluğu reddeder.

İç hava kanalını mümkün olduğunca kısa tutun! Davlumbazın dirsek sayısını mümkün olduğunca azaltın! Davlumbazın kesitinde ani değişikliklerden kaçının. Davlumbazın içi mümkün olduğunca pürüzsüz olmalıdır. Davlumbazın malzemesi normlara uygun olmalıdır. Davlumbazı, yanma cihazlarının (şofben, ocak vb.) dumanını tahliye eden bacalara bağlamayın. Davlumbazın montajı, yetkili kuruluşların talimatlarına uygun olmalıdır. Ayrıca, tahliye edilen hava, bu amaç için özel olarak tasarlanmadıkça duvar deliklerinden geçmemelidir. Bu bölümde negatif basınç oluşmasını önlemek için odayı havalandırma delikleriyle donatın (basınç 0,04 mbar'ı aşmamalıdır). Bu kuralların ihlali durumunda üretici tüm sorumluluğu reddeder.

Filtreli versiyon

Davlumbaz, tahliyeli modda kullanıma hazırdır. Filtreli modda kullanmak için özel bir aksesuar takılması gerekir.

Not: Bazı durumlarda, aktif karbon filtreli ek filtre sistemi davlumbaza zaten takılmış olabilir.

Davlumbazın tahliyeli versiyondan filtreli versiyona dönüştürülmesine ilişkin talimatlar bu kılavuzda verilmiştir (bkz. "Filtreli Versiyon").

Tahliyeli Versiyon

Davlumbaz, havayı emer ve bağlantı flanşına takılı bir kanal (çap 150 mm) aracılığıyla dışarı atar. Kanal çapı, bağlantı flanşının çapına eşit olmalıdır.

Dikkat! Kanal, teslimat kapsamında değildir ve ayrıca satın alınmalıdır. Kanalın yatay kısmında, havayı dışarı yönlendirmek için hafif bir eğim (yaklaşık 10°) bulunmalıdır. Davlumbaz karbon filtre ile donatılmışsa, filtre çıkarılmalıdır.

Filtreli Versiyon

Davlumbaz, havayı emer ve odaya geri verir. Davlumbazı bu versiyonda kullanmak için aktif karbon filtreli ek bir filtre sistemi takılmalıdır. Bu versiyon için hava deflektörü, redüktör ve karbon filtre(ler) gerekir. Üst borunun üst kısmında davlumbaz çıkışları bulunmalıdır.

Teknik Veriler

Мо德尔 Бысо	ота (см)	иnpин(a)	Глуби(a)	Ф дым(a)	oxoda (см)
GLASS 60 cm	61-82	59.8	50	15/12
GLASS 90 cm	61-82	89.9	50	15/12

Овсянейни модали	Ламоча (B)	Зерmonот-peблени лamочи(BT)	О��е зерmonot- peблени(BT)
IHF 6.5 A M IX	Галогенна	2 x 40	150
IHF 9.5 A M IX
IHF 6.5F A M IX
IHC 9.5F A M IX
IHC 9.5 A M IX
IHC 6.5F A M IX
