Typ produktu	Odsavač par
Značka	Indesit
Model	IHF 6.5 A M IX
Výška (cm)	61
Šířka (cm)	60
Hloubka (cm)	50
Průměr odtahového potrubí (cm)	15 (nebo 12 s redukcí)
Elektrické napájení	230 V ~ 50 Hz
Celkový příkon (W)	150
Osvětlení	2 halogenové žárovky G9, každá 40 W
Počet rychlostí	3
Typ ovládání	Mechanická klávesnice (GLASS)
Protitukový filtr	Kovový, lze mýt v myčce nebo ručně (každý měsíc)
Uhlíkový filtr (volitelný)	Vyměnit každých 20 měsíců (není pratelný)
Verze instalace	Venkovní odtah (výchozí) nebo recirkulace s aktivním uhlíkovým filtrem
Minimální bezpečná vzdálenost	65 cm nad plynovým vařičem, 55 cm nad elektrickým vařičem
Spotřeba energie (odhadovaná roční)	Nespecifikováno
Hmotnost (kg)	Nespecifikováno
Dodávané příslušenství	Montážní hmoždinky, spojovací příruba
Opravitelnost	Dostupné díly: filtry, žárovky; pro motor nebo elektroniku kontaktujte servis
Normy	Směrnice ES: Nízké napětí 2006/95/ES, Elektromagnetická kompatibilita 2004/108/ES

Často kladené otázky - IHF 6.5 A M IX INDESIT

Jaká je minimální vzdálenost mezi odsavačem a varnou deskou?

Minimální vzdálenost je 65 cm u plynové varné desky a 55 cm u elektrické varné desky. Zkontrolujte také doporučení v návodu k vaší varné desce.

Jak čistit protitukové filtry?

Kovové protitukové filtry je třeba čistit nejméně jednou měsíčně. Lze je mýt ručně neagresivním čisticím prostředkem nebo v myčce nádobí při nízké teplotě a krátkém cyklu. Pro demontáž zatáhněte za pružinovou rukojeť.

Kdy je třeba vyměnit uhlíkový filtr?

Uhlíkový filtr se časem nasytí. Je třeba jej vyměnit nejméně každých 20 měsíců (nebo častěji podle používání). Nelze jej prát ani regenerovat.

Jak vyměnit halogenovou žárovku?

Odpojte spotřebič od sítě a vyjměte protitukové filtry. Ujistěte se, že jsou žárovky studené, poté páčidlem (malým plochým šroubovákem) nadzvedněte kryt. Vyměňte starou žárovku za žárovku stejných vlastností (halogen G9, 40 W, 230 V) a zaklapněte kryt.

Co dělat, když odsavač nefunguje?

Zkontrolujte, zda nedošlo k výpadku proudu a zda byla zvolena rychlost. Pokud se odsavač během provozu vypnul, odpojte jej na nejméně 5 sekund a poté jej znovu zapojte. Pokud problém přetrvává, kontaktujte servis.

Jak nainstalovat odsavač v recirkulační verzi?

Pro použití odsavače v recirkulační verzi (bez venkovního odtahu) musíte nainstalovat příslušenství obsahující jeden nebo více uhlíkových filtrů a vzduchový deflektor. Postupujte podle pokynů v části „Filtrační verze“ v návodu.

Mohu používat odsavač bez protitukových filtrů?

Ne, je nezbytné používat odsavač se správně namontovanými protitukovými filtry. Používání bez filtru může poškodit motor a představuje riziko požáru.

Jaká bezpečnostní opatření je třeba dodržovat?

Nikdy neflambujte potraviny pod odsavačem. Dohlížejte na smažení, aby se olej nevznítil. Zajistěte dostatečné větrání místnosti, pokud je odsavač používán se spotřebiči na spalování. Před čištěním odsavač odpojte.

Jak elektricky připojit odsavač?

Pokud je odsavač vybaven zástrčkou, zapojte jej do přístupné zásuvky odpovídající normám. Pokud není vybaven zástrčkou, nechte profesionálem nainstalovat dvoupólový vypínač. Síťové napětí musí odpovídat údaji na typovém štítku (230 V).

Jak zlikvidovat odsavač na konci životnosti?

Nevyhazujte odsavač do domovního odpadu. Odevzdejte jej do sběrného místa pro recyklaci elektrického a elektronického odpadu (WEEE) v souladu se směrnicí EU 2012/19/ES.

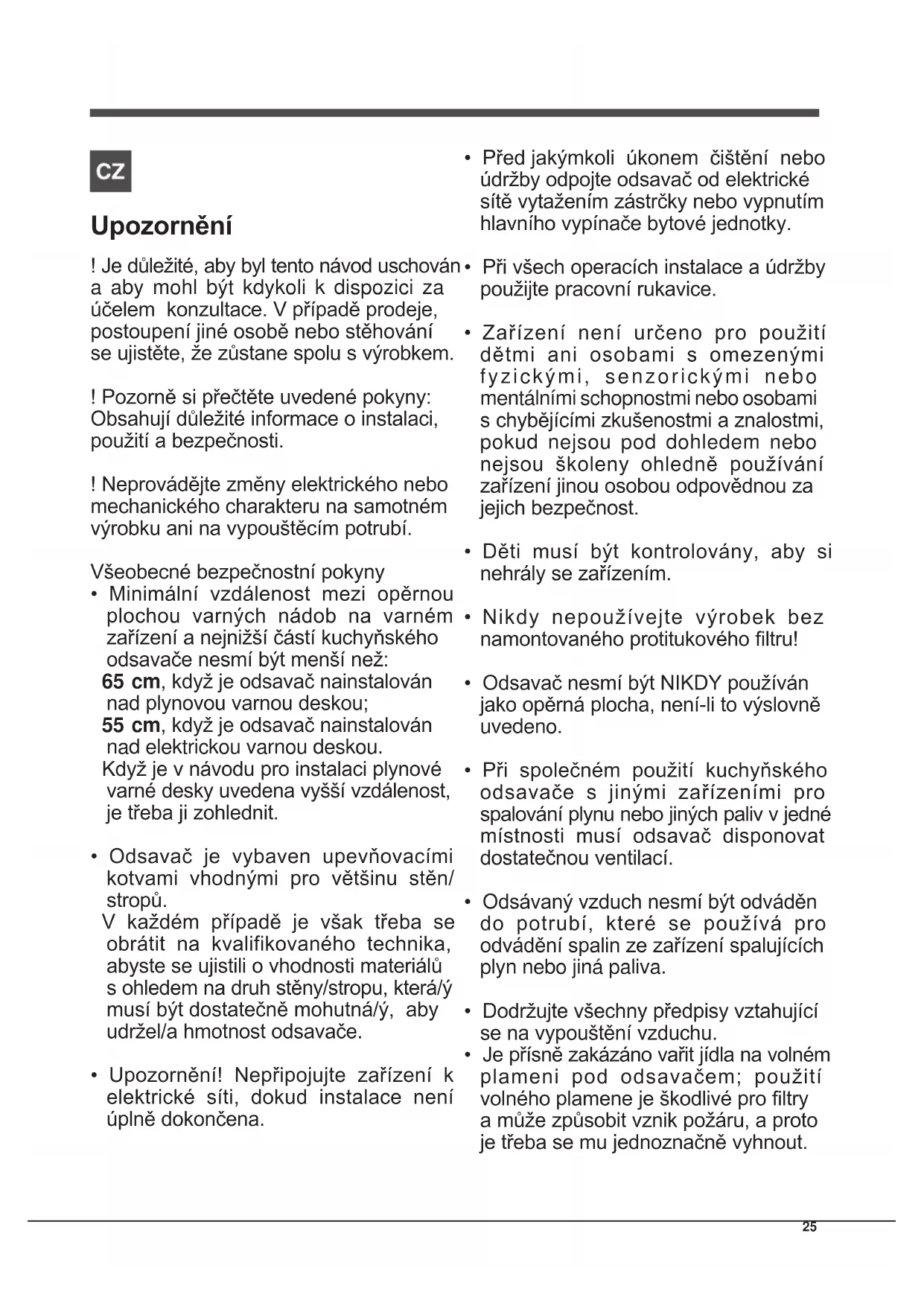

NÁVOD K OBSLUZE IHF 6.5 A M IX INDESIT

Je důležité, aby byl tento návod uschován, aby mohl být kdykoli k dispozici za účelem konzultace. V případě prodeje, postoupení jiné osobě nebo stěhování se ujistěte, že zůstane spolu s výrobkem.

Pozorně si přečtěte uvedené pokyny: Obsahují důležité informace o instalaci, použití a bezpečnosti.

Neprovádějte změny elektrického nebo mechanického charakteru na samotném výrobku ani na vypouštěcím potrubí.

Všeobecné bezpečnostní pokyny

• Minimální vzdálenost mezi opěrnou plochou varných nádob na varném zařízení a nejnižší částí kuchyňského odsavače nesmí být menší než:

65 cm, když je odsavač nainstalován nad plynovou varnou deskou; 55 cm, když je odsavač nainstalován nad elektrickou varnou deskou.

Když je v návodu pro instalaci plynové varné desky uvedena vyšší vzdálenost, je třeba ji zohlednit.

• Odsavač je vybaven upevňovacími kotvami vhodnými pro většinu stěn/stropů.

V každém případě je však třeba se obrátit na kvalifikovaného technika, abyste se ujistili o vhodnosti materiálů s ohledem na druh stěny/stropu, která/ý musí být dostatečně mohutná/ý, aby udržel/a hmotnost odsavače.

• Upozornění! Nepřipojujte zařízení k elektrické síti, dokud instalace není úplně dokončena.
• Před jakýmkoli úkonem čištění nebo údržby odpojte odsavač od elektrické sítě vytažením zástrčky nebo vypnutím hlavního vypínače bytové jednotky.
• Při všech operacích instalace a údržby použijte pracovní rukavice.
• Zařízení není určeno pro použití dětmi ani osobami s omezenými fyzickými, senzorickými nebo mentálními schopnostmi nebo osobami s chybějícími zkušenostmi a znalostmi, pokud nejsou pod dohledem nebo nejsou školeny ohledně používání zařízení jinou osobou odpovědnou za jejich bezpečnost.
• Děti musí být kontrolovány, aby si nehrály se zařízením.
• Nikdy nepoužívejte výrobek bez namontovaného protitukového filtru!
• Odsavač nesmí být NIKDY používán jako opěrná plocha, není-li to výslovně uvedeno.
• Při společném použití kuchyňského odsavače s jinými zařízeními pro spalování plynu nebo jiných paliv v jedné místnosti musí odsavač disponovat dostatečnou ventilací.
• Odsávaný vzduch nesmí být odváděn do potrubí, které se používá pro odvádění spalin ze zařízení spalujících plyn nebo jiná paliva.
• Dodržujte všechny předpisy vztahující se na vypouštění vzduchu.
• Je přísně zakázáno vařit jídla na volném plameni pod odsavačem; použití volného plamene je škodlivé pro filtry a může způsobit vznik požáru, a proto je třeba se mu jednoznačně vyhnout.
• Doporučuje se udržovat pod neustálou kontrolou jídla připravovaná smažením, aby se zabránilo vznícení přehřátého oleje.
• Ohledně technických a bezpečnostních opatření, která je třeba přijmout pro odvádění kouře, je třeba přísně dodržovat nařízení kompetentních místních orgánů.
• Výrobek je třeba pravidelně čistit, jednak zevnitř, jednak zvenčí (čištění je třeba provádět NEJMÉNĚ JEDNOU MĚSÍČNĚ a v každém případě je třeba dodržovat obsah pokynů pro údržbu, uvedených v tomto návodu).
• Nedodržení pokynů pro čištění odsavače a pro výměnu a čištění filtrů představuje riziko vzniku požáru.
• Nepoužívejte ani nenechávejte odsavač bez správně namontovaných žárovek kvůli možnému nebezpečí zásahu elektrickým proudem.
• Nebude nesena žádná odpovědnost za případné poruchy, škody nebo požáry způsobené na zařízení následkem nedodržení pokynů uvedených v tomto návodu.
• Upozornění! Při použití přístupných částí se zařízeními pro ohřev může dojít k jejich ohřátí na velmi vysokou teplotu.

SK

Upozornění:

! Je důležité tento návod uschovat kvůli případnému pozdějšímu nahlédnutí. V případě prodeje nebo darování zařízení nebo při stěhování musí návod zůstat u výrobku.

! Pozorně si přečtěte uvedené pokyny: Jsou zdrojem důležitých informací týkajících se instalace, použití a bezpečnosti.

Základní bezpečnostní pokyny

65 cm, když je odsavač nainstalovaný nad plynovou varnou deskou; 55 cm, když je odsavač nainstalovaný nad elektrickou varnou deskou;

! Nikdy se neobracejte na neautorizované techniky.

Uveďte:

• Druh poruchy;
• Model zařízení (Mod.); Výrobní číslo (S/N).

Tyto informace se nacházejí na štítku s jmenovitými údaji, umístěném na zařízení.

SK

Servisní služba

Vždy požádejte o pomoc oprávněné.

Uveďte:

Typ anomálie; - model zařízení (Mod.) - výrobní číslo (S/N)

Ohledně správné instalace výrobku si prohlédněte obrázky, které jsou k dispozici na prvních stranách tohoto návodu. Instalace musí být provedena kvalifikovaným personálem.

Elektrické zapojení

Napájecí napětí musí odpovídat napětí uvedenému na štítku s technickými parametry, který se nachází uvnitř odsavače. Je-li vybaven zástrčkou, připojte odsavač k zásuvce odpovídající platným normám, která se nachází v přístupném prostoru. Když odsavač není vybaven zástrčkou (přímé připojení do elektrické sítě) nebo když je zástrčka umístěna v nepřístupném prostoru, nainstalujte dvoupólový vypínač vyhovující normám, který zajistí kompletní odpojení odsavače od elektrické sítě v podmínkách III. třídy přepětí, v souladu s pravidly pro instalaci.

Upozornění! Pokaždé zkontrolujte ještě před opětovným připojením obvodu odsavače k napájecí síti, zda byl napájecí kabel namontován správně, ověřte jeho správnou funkčnost.

Vypouštění vzduchu (pro odsávací verze)

Připojte odsavač k vypouštěcím trubkám a otvorům ve stěně se stejným průměrem, jaký má výstupní otvor pro vypouštěný vzduch na odsavači (spojovací příruba). Použití vypouštěcích trubek a otvorů ve stěně s menším průměrem bude mít za následek pokles výkonnosti odsávání a výrazný nárůst hlučnosti.

V takovém případě odmítáme jakoukoli související odpovědnost.

! Použijte co nejkratší možné potrubí. ! Použijte potrubí s co nejmenším možným počtem kolen. ! Vyhněte se drastickým změnám průřezu potrubí. ! Použijte potrubí s co nejhladším vnitřkem. ! Materiál potrubí musí vyhovovat platným normám. ! Nepřipojujte odsavač do potrubí pro odvádění kouře vznikajícího při spalování (kotle, krby, kamna apod.). ! Při vypouštění odváděného vzduchu dodržujte nařízení kompetentních místních orgánů. Dále platí, že vypouštěný vzduch nesmí být odváděn prostřednictvím otvoru ve stěně s výjimkou případů, kdy se jedná o otvor určený speciálně pro tento účel. ! Vybavte danou místnost otvory pro přístup vzduchu, aby se zabránilo vzniku podtlaku v této místnosti (který nesmí překročit 0,04 mbar). ! Firma odmítá jakoukoli odpovědnost v případě nedodržení těchto pokynů.

Filtrační nebo Odsávací?

! Váš odsavač je připraven k použití v odsávací verzi.

Pro jeho použití ve filtrační verzi je třeba provést instalaci příslušné SADY PŘÍSLUŠENSTVÍ.

Poznámka: Je-li přídavný filtrační systém s aktivním uhlím dodán spolu se zařízením, mohl by již být nainstalován na odsavači.

Informace pro proměnu odsavače z odsávací verze na filtrační verzi jsou uvedeny v tomto návodu (viz „Filtrační verze").

CZ

Odsávací verze

Odsavač čistí vzduch a vypouští jej do vnějšího prostředí prostřednictvím výfukového potrubí (s průměrem 150 mm) připevněného ke spojovací přírubě odsavače. Průměr výfukového potrubí musí odpovídat průměru spojovacího kruhu.

Upozornění! Odsávací trubka není součástí zařízení a je třeba ji zakoupit.

Vodorovná část trubky musí být mírně nakloněna směrem nahoru (přibližně 10°), aby mohla snadněji přepravovat vzduch směrem ven. Když je odsavač vybaven uhlíkovými filtry, je třeba je demontovat.

Filtrační verze

Odsavač čistí vzduch a očištěný jej vypouští zpět do místnosti. Pro použití odsavače v této verzi je třeba nainstalovat přídavný filtrační systém s aktivním uhlím.

Pro tuto verzi je potřebný vychylovač vzduchu, redukce a filtr/y s aktivním uhlím. Horní trubka musí mít podélné otvory pro odvádění vzduchu, nacházející se v horní části.

Technické parametry

Model Výška (cm) Šifka (cm) Hloubka (cm) Ø vypoustěci trabky (cm)
GLASS 60 cm	61-82 59,8 50	15/12
GLASS 90cm	61-82 89,9	50 15/12

Označeni modelu Žárovka (V)		Príkon Žárovky (W)	Celkový prěkton (W)
IHF 6.5 A M IX
IHF 9.5 A M IX
IHF 6.5F A M IX	Halogenová	2 x 40	150
IHC 9.5F A M IX
IHC 9.5 A M IX
IHC 6.5F A M IX

	Výkon	Napěti	Závit	Rozměry
Halogenová 25 W	2 x 25 W	230 V	G9	L40xØ14
Halogenová 20 W	2 x 20 W	12 V	G4	L30xØ10

LED

Riziková skupina 1 podle normy EN 62471

Odsavače jsou ve shodě s níže uvedenými směrnicemi ES:

Směrnice o nízkém napětí 2006/95/ES (12-12-2006)

Směrnice o nízkém napětí 2006/95/ES (z 12.12.2006)

Směrnice o elektromagnetické kompatibilitě (EMC) 2004/108/ES (z 15.12.2004)

elektromagnetické kompatibility 2004/108/ES (z 15.12.2004)

• Je součástí pouze některých modelů

CZ

Ovládací prvky zařízení GLASS

Stisknutím tohoto tlačítka během činnosti odsavače dojde k jeho přechodu do VYPNUTÉHO stavu.

T2 Rychlost 1

Stisknutím tohoto tlačítka odsavač přejde z předchozího stavu do stavu rychlosti 1.

T3 Rychlost 2

Stisknutím tohoto tlačítka odsavač přejde z předchozího stavu do stavu rychlosti 2.

T4 Rychlost 3

Stisknutím tohoto tlačítka odsavač přejde z předchozího stavu do stavu rychlosti 3.

T5 ZAPNUTÍ/VYPNUTÍ osvětlení

Údržba a péče

Upozornění! Před jakýmkoli úkonem čištění nebo údržby odpojte odsavač od elektrické sítě vytažením zástrčky nebo vypnutím hlavního vypínače bytové jednotky.

Před čištěním

Sejměte ochranné filmy. Odstraňte nečistoty vlhkou houbou a trochou neutrálního saponátu. Otřete vlhkým hadrem. Osušte jemným hadrem; v případě odsavače z nerezavějící oceli postupujte dle pokynů pro satinování kovu.

Pravidelné čištění

Odsavač je třeba čistit často (nejméně ve stejných intervalech, v jakých se provádí údržba protitukových filtrů), zevnitř i zvenčí. Při čištění používejte hadr navlhčený neutrálními čisticími prostředky a vlhkou vodou.

Nepoužívejte abrazivní ani korozivní prostředky.

Upozornění: Nedodržení pokynů pro čištění zařízení a pro výměnu filtrů představuje riziko vzniku požáru. Proto se doporučuje dodržovat uvedené pokyny. Odmítá se jakákoli odpovědnost za případné škody na motoru nebo požáry způsobené nesprávnou údržbou nebo nedodržením výše uvedených upozornění.

Údržba protitukových filtrů (A)

Protitukový filtr zachytává částice tuku pocházející z vaření; je třeba jej vyčistit nejméně jednou měsíčně neagresivními čisticími prostředky, manuálně nebo v myčce nádobí, při nízké teplotě a při použití krátkého cyklu.

Demontáž protitukového filtru

se provádí potáhnutím odepínací rukojeti s pružinou. Při mytí protitukového filtru v myčce nádobí by mohlo dojít k jeho odbarvení, ale jeho filtrační schopnosti tím nebudou změněny.

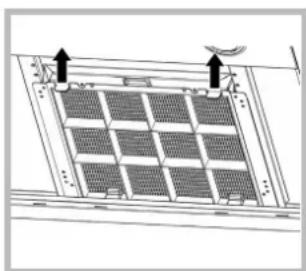

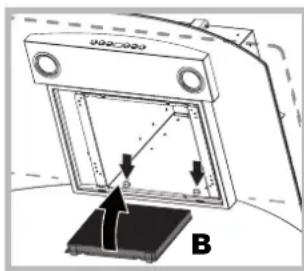

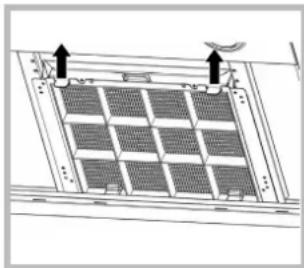

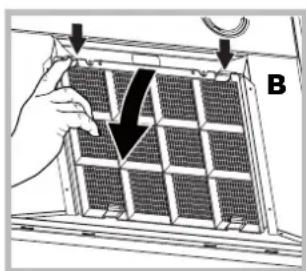

Údržba uhlíkového filtru (B)

Uhlíkový filtr zachytává nepříjemné zápachy pocházející z vaření. K nasycení uhlíkového filtru dochází po více či méně dlouhém období, v závislosti na druhu sporáků a pravidelnosti čištění protitukového filtru. V každém případě je třeba provést výměnu náplně nejméně každých dvacet měsíců.

Tento filtr NEMŮŽE být podrobován mytí ani regeneraci.

Demontáž: Vyjměte filtr s aktivním uhlím zatlačením dvou předních pák, kterými je připevněn k odsavači.

Montáž: Filtr s aktivním uhlím uchytíte nejdříve vzadu ke kovovým jazýčkům odsavače, a poté vpředu zatlačením dvou pák.

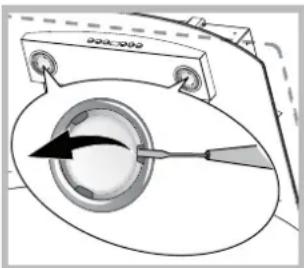

Výměna žárovek

Odpojte zařízení z elektrické sítě a vyjměte protitukové filtry. Upozornění! Dříve, než se dotknete žárovek, se ujistěte, že jsou vychladlé.

1. Vyjměte ochranný kryt po jeho nadzvednutí malým plochým šroubovákem nebo podobným nástrojem.
2. Vyměňte vypálenou žárovku. Používejte výhradně žárovky se stejnými parametry jako vypálené (podrobnější informace jsou uvedeny v následujícím návodu).
3. Nasaďte zpět ochranný kryt (upevnění zacvaknutím).

Výměna žárovek LED

Odsavač je vybaven systémem osvětlení, založeným na technologii LED. LED zaručují ve srovnání s klasickými lampami optimální osvětlení, delší životnost a nižší spotřebu. Ohledně výměny se obraťte na servisní službu.

Napájecí kabel

Když je napájecí kabel poškozen, může jej vyměnit výrobce nebo jeho servisní služba, aby se zabránilo jakémukoli riziku.

LIKVIDACE

Toto zařízení je označeno v souladu s Evropskou směrnicí 2012/19/ES, Waste Electrical and Electronic Equipment - WEEE (Směrnice o odpadních elektrických a elektronických zařízeních - OEEZ). Tím, že se uživatel ujistí o správné likvidaci tohoto výrobku, přispívá k předcházení případným negativním následkům na životní prostředí a na zdraví.

Symbol na výrobku nebo na přiložené dokumentaci poukazuje na to, že se s tímto výrobkem nesmí zacházet jako s běžným domovním odpadem, ale musí se odeslat do vhodné sběrny určené pro recyklaci elektrických a elektronických zařízení. Zařízení se musíte zbavit v souladu s místními předpisy pro likvidaci odpadu. Podrobnější informace o zacházení s tímto výrobkem, o jeho opětovném použití a recyklaci můžete získat, když se obrátíte na příslušný místní úřad, sběrnou službu domovního odpadu nebo obchod, ve kterém jste výrobek zakoupili.

Poruchy a způsob jejich odstranění

CZ

Když se zdá, že něco nefunguje, dříve, než se obrátíte na servisní službu, proveďte níže uvedené jednoduché kontroly:

V případě, že odsavač nefunguje:

Zkontrolujte, zda:

• Nedošlo k výpadku elektrické energie.
• Je zvolena rychlost.

Když je odsavač v činnosti, ale není dostatečně výkonný:

Zkontrolujte, zda:

• Je zvolená rychlost motoru dostatečná pro uvolněné množství kouře a páry.
• Je kuchyně větraná dostatečně na to, aby umožňovala přístup vzduchu.
• Není opotřebovaný uhlíkový filtr (odsavač ve filtrační verzi).

Když došlo k vypnutí odsavače během běžné činnosti:

Zkontrolujte, zda:

• Nedošlo k výpadku elektrické energie. Nedošlo k vypnutí omnipolárního zařízení.

V případě případných poruch činnosti odpojte dříve, než se obrátíte na servisní službu, zařízení nejméně na dobu 5 sekund od elektrického napájení odpojením zástrčky ze zásuvky elektrické sítě a poté jej znovu připojte. V případě přetrvávání poruchy činnosti se obraťte na servisní službu.

Instalace

Vypouštění vzduchu (pro odsávací verze)

Připojte odsávač k výfukovým trubkám a otvorům ve stěně se stejnými průměry, jaký má výstupní otvor pro odvod vzduchu na odsávači (spojovací příruba). Použití výfukových trubek a otvorů ve stěně s menším průměrem bude mít za následek pokles výkonu odsávání a výrazný nárůst hlučnosti.

V takovém případě odmítáme jakoukoli odpovědnost.

! Použijte co nejkratší možné potrubí. ! Použijte potrubí s co nejmenším možným počtem kolen. ! Vyhněte se výrazným změnám průřezu potrubí. ! Použijte potrubí s co nejhladším vnitřkem. ! Materiál potrubí musí vyhovovat platným normám. ! Nepřipojujte odsávač do potrubí na odvádění kouře vznikajícího při spalování (kotle, krby, kamna, atd.). ! Při vypouštění odváděného vzduchu dodržujte nařízení příslušných místních orgánů. Dále platí, že vypouštěný vzduch nesmí být odstraňován prostřednictvím otvoru ve stěně s výjimkou případu, kdy se jedná o otvor určený speciálně pro tento účel. ! Daná místnost musí mít otvory pro přístup vzduchu, aby se zabránilo vzniku podtlaku (který nesmí překročit 0,04 mbar). ! Firma neponese žádnou odpovědnost, pokud nebudou tyto pokyny dodrženy.

Poznámka: Pokud je přídavný filtrační systém s aktivním uhlím dodán spolu se zařízením, může být již nainstalovaný na odsávači.

Informace pro přeměnu odsávače z odsávací verze na filtrační verzi jsou uvedeny v tomto návodu (viz „Filtrační verze").

Odsávací verze

Vodorovná část trubky musí být mírně nakloněna směrem nahoru (přibližně 10° ), aby mohla snadněji přepravovat vzduch směrem ven. Když je odsávač vybaven uhlíkovými filtry, je potřeba je demontovat.

Filtrační verze

Odsávač čistí vzduch a čistý ho vypouští zpět do místnosti. Pro použití odsávače v této verzi je nutné nainstalovat přídavný filtrační systém s aktivním uhlím.

Po stisknutí tohoto tlačítka odsávač přejde z předchozího stavu do stavu rychlosti 2.

T4 Rychlost 3

Po stisknutí tohoto tlačítka odsávač přejde z předchozího stavu do stavu rychlosti 3.

T5 ZAPNUTÍ/VYPNUTÍ osvětlení

Údržba a starostlivosť

Nepoužívajte abrazívne ani korozívne prostriedky.

Demontáž protitukového filtra

Údržba uhlíkového filtra (B)

Montáž: Uchyťte filter s aktívnym uhlím najskôr vzadu o kovové jazýčky odsávača, a potom vpredu, zatlačením dvoch pák.

SK

Výmena žiaroviek

Odpojte zariadenie z elektrickej siete a vyberte protitukové filtre.

Upozornenie! Skôr ako sa dotknete žiaroviek, uistite sa, že sú vychladnuté.

Ak je napájací kábel poškodený, môže ho vymeniť výrobca alebo jeho servisná služba, aby sa zabránilo akémukoľvek riziku.

LIKVIDÁCIA

Toto zariadenie je označené v súlade s Európskou smernicou 2012/19/ES, Waste Electrical and Electronic Equipment - WEEE (Smernica o odpadoch z elektrických a elektronických zariadení - OEEZ). Tým, že sa používateľ uistí o správnej likvidácii tohto výrobku, prispieva k predchádzaniu prípadným negatívnym následkom na životné prostredie a na zdravie.

• Nedošlo k výpadku elektrickej energie.
• Je zvolená rýchlosť.

Keď je odsávač v činnosti, ale nie je dostatočne výkonný:

Zkontrolujte, zda:

• Je zvolená dostatečná rychlost motoru na uvolnění množství dýmu a páry.
• Je kuchyně větrána dostatečně na to, aby umožňovala přístup vzduchu.
• Není opotřebovaný uhlíkový filtr (odsavač ve filtrační verzi).
