Type product	Afzuigkap
Merk	Indesit
Model	IHF 6.5 A M IX
Hoogte (cm)	61
Breedte (cm)	60
Diepte (cm)	50
Diameter afvoerkanaal (cm)	15 (of 12 met reductie)
Voeding	230 V ~ 50 Hz
Totaal opgenomen vermogen (W)	150
Verlichting	2 halogeenlampen G9 van 40 W elk
Aantal snelheden	3
Bedieningstype	Mechanisch toetsenbord (GLASS)
Vetfilter	Metaal, vaatwasmachinebestendig of handwas (elke maand)
Koolstoffilter (optioneel)	Vervang om de 20 maanden (niet wasbaar)
Installatieversie	Buitenafvoer (standaard) of recirculatie met actieve koolkit
Minimale veiligheidsafstand	65 cm boven een gasfornuis, 55 cm boven een elektrisch fornuis
Energieverbruik (geschat jaarlijks)	Niet gespecificeerd
Gewicht (kg)	Niet gespecificeerd
Meegeleverde accessoires	Bevestigingspluggen, verbindingsflens
Repareerbaarheid	Beschikbare onderdelen: filters, lampen; voor motor of elektronica, neem contact op met de klantenservice
Normen	EG-richtlijnen: Laagspanning 2006/95/EG, Elektromagnetische compatibiliteit 2004/108/EG

Veelgestelde vragen - IHF 6.5 A M IX INDESIT

Wat is de minimale afstand tussen de afzuigkap en de kookplaat?

De minimale afstand is 65 cm voor een gasfornuis en 55 cm voor een elektrisch fornuis. Controleer ook de aanbevelingen in de handleiding van uw kookplaat.

Hoe reinigt u de vetfilters?

De metalen vetfilters moeten minimaal één keer per maand worden gereinigd. U kunt ze met de hand wassen met een mild reinigingsmiddel of in de vaatwasser op lage temperatuur en een kort programma. Trek aan de veerhendel om ze te verwijderen.

Wanneer moet het koolstoffilter worden vervangen?

Het koolstoffilter raakt na verloop van tijd verzadigd. Het moet minimaal elke 20 maanden worden vervangen (of vaker afhankelijk van gebruik). Het kan niet worden gewassen of geregenereerd.

Hoe vervangt u een halogeenlamp?

Koppel het apparaat los van het stroomnet en verwijder de vetfilters. Zorg dat de lampen koud zijn en wrik dan de bescherming los met een kleine platte schroevendraaier. Vervang de oude lamp door een lamp met dezelfde specificaties (halogeen G9, 40 W, 230 V) en sluit de bescherming weer.

Wat te doen als de afzuigkap niet werkt?

Controleer of er geen stroomstoring is en of er een snelheid is geselecteerd. Als de afzuigkap tijdens het gebruik is uitgevallen, koppel deze dan minimaal 5 seconden los van het stroomnet en sluit hem weer aan. Als het probleem aanhoudt, neem dan contact op met de klantenservice.

Hoe installeer ik de afzuigkap in recirculatieversie?

Om de afzuigkap in recirculatieversie (zonder buitenafvoer) te gebruiken, moet u de accessoirekit met een of meerdere koolstoffilters en een luchtafbuiger installeren. Volg de instructies in de sectie 'Filterende versie' van de handleiding.

Kan ik de afzuigkap gebruiken zonder de vetfilters?

Nee, het is verplicht de afzuigkap te gebruiken met correct geplaatste vetfilters. Gebruik zonder filters kan de motor beschadigen en er is brandgevaar.

Welke veiligheidsvoorzorgen moeten worden genomen?

Flambeer nooit voedsel onder de afzuigkap. Houd frituren in de gaten om te voorkomen dat olie vlam vat. Zorg voor voldoende ventilatie van de ruimte als de afzuigkap wordt gebruikt met verbrandingstoestellen. Koppel de afzuigkap los voor reiniging.

Hoe elektrisch aansluiten?

Als de afzuigkap een stekker heeft, sluit deze dan aan op een toegankelijk stopcontact dat voldoet aan de normen. Als er geen stekker is, laat dan een tweepolige schakelaar installeren door een professional. De netspanning moet overeenkomen met die op het typeplaatje (230 V).

Hoe de afzuigkap aan het einde van zijn levensduur afvoeren?

Gooi de afzuigkap niet bij het huishoudelijk afval. Lever hem in bij een erkend inzamelpunt voor recycling van afgedankte elektrische en elektronische apparatuur (AEEA), conform de Europese richtlijn 2012/19/EU.

GEBRUIKSAANWIJZING IHF 6.5 A M IX INDESIT

Gebruiksaanwijzing, 2

Attentie, 17

Service, 32

Installatie, 52

GLASS bediening, 53

Onderhoud en verzorging, 53

Storingen en oplossingen, 54

RS

Pycckn

PykoBoDcTBO no 3KcnnyatauIN

BbITAKKA

Copepkanne

PykoBODCTBO NO 3Kcnnyataun, 2

Ppeynpeckdenn, 22

CepBnchoe 06cnykBaHne, 32

Pools

Gebruiksaanwijzing

OKAP

Inhoudsopgave

Het is belangrijk dat u deze handleiding bewaart zodat u hem te allen tijde kunt raadplegen. Wanneer u het apparaat verkoopt, weggeeft of wanneer u verhuist, moet u niet vergeten de handleiding bij het apparaat te doen. Lees de aanwijzingen aandachtig: er staat belangrijke informatie in betreffende installatie, gebruik en veiligheid. Voer geen elektrische of mechanische wijzigingen op het apparaat uit, of op de afvoerleidingen.

Algemene veiligheid

• De minimum afstand tussen de roosters van het kookvlak en de onderzijde van de afzuigkap mag niet minder zijn dan: 65 cm als de kap boven een gaskookplaat is geïnstalleerd, 55 cm als de kap boven een elektrische kookplaat is geïnstalleerd. Als de installatie-instructies van het gasfornuis aangeven dat u een grotere afstand moet bewaren, houdt u zich dan daaraan.
• De kap is voorzien van bevestigingspluggen die geschikt zijn voor de meeste wanden of plafonds. Het is echter noodzakelijk een gekwalificeerde technicus te raadplegen om te controleren of de wand of het plafond van geschikt materiaal gemaakt is. Deze moeten sterk genoeg zijn om het gewicht van de afzuigkap te dragen.
• Belangrijk! Sluit het apparaat niet aan op het elektriciteitsnet totdat de installatie volledig is uitgevoerd. Haal de stekker uit het stopcontact of zet de hoofdschakelaar in huis uit om de kap los te koppelen van het elektriciteitsnet, voordat u de reinigings- of onderhoudshandelingen uitvoert.
• Gebruik werkschoenen voor elke installatie- of onderhoudshandeling.
• Het apparaat is niet geschikt voor gebruik door kinderen of personen met een beperkt sensorisch, fysiek of mentaal vermogen of personen met weinig ervaring of onvoldoende kennis, tenzij ze onder toezicht staan van, of onderricht worden over het gebruik van het apparaat door een persoon die verantwoordelijk is voor hun veiligheid.
• Er moet altijd iemand controleren dat kinderen niet met het apparaat spelen.
• Gebruik het apparaat nooit als het vetfilter niet goed is gemonteerd!
• De afzuigkap mag nooit als steunvlak worden gebruikt, tenzij dat uitdrukkelijk wordt aangegeven.
• Het vertrek moet over voldoende ventilatie beschikken als de afzuigkap tegelijk met andere apparaten wordt gebruikt die gas of andere brandstoffen verbranden.

De afgezogen lucht mag niet worden gekanaliseerd in een afvoerleiding die gebruikt wordt voor afvoergassen van gasapparaten of apparaten die andere brandstoffen gebruiken.

• Houd u aan de wetgeving betreffende de luchtafvoer.
• Het is ten strengste verboden onder de kap gerechten te bereiden op een open vuur. Het gebruik van open vuur kan de filters beschadigen en brand veroorzaken, en dient daarom absoluut te worden vermeden.
• We raden bovendien aan gefrituurde gerechten constant te controleren, om zo te voorkomen dat de oververhitte olie vlam vat. Wat betreft de technische- en veiligheidsmaatregelen die moeten worden toegepast op de rookafvoer, moet u zich beslist houden aan hetgeen wordt voorzien door de normen van de plaatselijke autoriteiten.
• We raden u aan het apparaat regelmatig te reinigen, zowel aan de binnen- als aan de buitenkant (minstens één maal per maand. Houd in ieder geval rekening met hetgeen wordt aangegeven in de onderhoudsinstructies van deze handleiding).
• Als u de aanwijzingen betreffende de reiniging van de kap en de vervanging en reiniging van de filters niet naleeft, kan er een brandrisico ontstaan.
• Gebruik de kap niet zonder lampen of wanneer de lampen niet juist gemonteerd zijn, aangezien u een elektrische schok kunt krijgen.
• Wij wijzen elke verantwoordelijkheid af voor eventuele problemen, schade of brand, veroorzaakt door het apparaat, als gevolg van het niet naleven van de instructies die in deze handleiding worden beschreven.
• Belangrijk! De zichtbare delen kunnen zeer warm worden wanneer ze worden gebruikt met kookelementen.

Waarschuwingen

Dit dient u door te geven:

• Het soort storing;
• Het model apparaat (Mod.)
• Het serienummer (S/N)

Deze informatie bevindt zich op het typeplaatje op het apparaat.

Technische Dienst

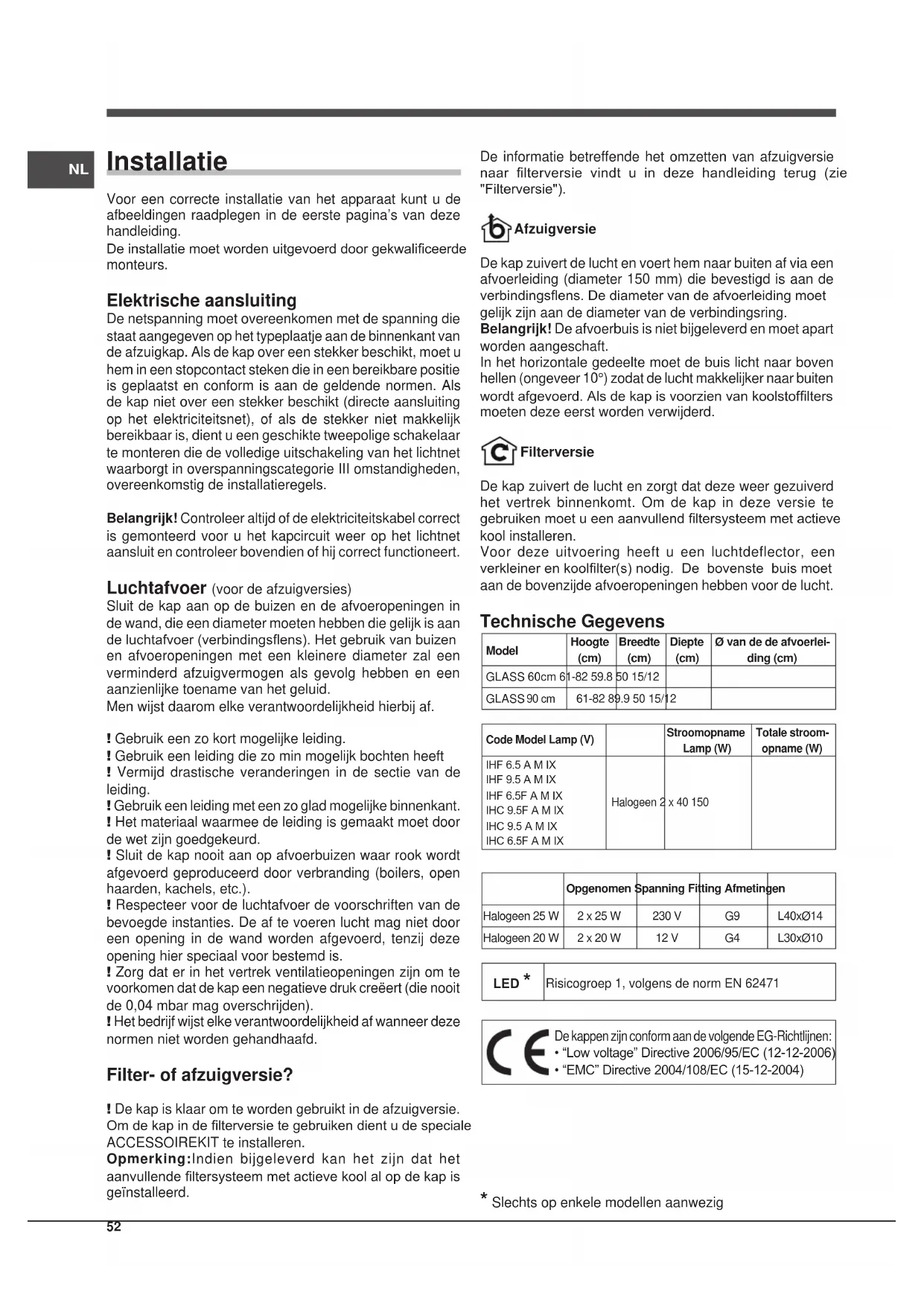

Voor een correcte installatie van het apparaat kunt u de afbeeldingen raadplegen in de eerste pagina's van deze handleiding.

De installatie dient te worden uitgevoerd door gekwalificeerde monteurs.

Elektrische aansluiting

De netspanning moet overeenkomen met de spanning die staat aangegeven op het typeplaatje aan de binnenkant van de afzuigkap. Als de kap over een stekker beschikt, moet u hem in een stopcontact steken dat in een bereikbare positie is geplaatst en conform is aan de geldende normen. Als de kap niet over een stekker beschikt (directe aansluiting op het elektriciteitsnet), of als de stekker niet makkelijk bereikbaar is, dient u een geschikte tweepolige schakelaar te monteren die de volledige uitschakeling van het lichtnet waarborgt in overspanningscategorie III omstandigheden, overeenkomstig de installatieregels.

Belangrijk! Controleer altijd of de elektriciteitskabel correct is gemonteerd voordat u het kapcircuit weer op het lichtnet aansluit en controleer bovendien of hij correct functioneert.

Luchtafvoer (voor afzuigversies)

Sluit de kap aan op de buizen en de afvoeropeningen in de wand, die een diameter moeten hebben die gelijk is aan de luchtafvoer (verbindingsflens). Het gebruik van buizen en afvoeropeningen met een kleinere diameter zal een verminderd afzuigvermogen als gevolg hebben en een aanzienlijke toename van het geluid.

Men wijst hierbij elke verantwoordelijkheid af.

! Gebruik een zo kort mogelijke leiding. ! Gebruik een leiding die zo min mogelijk bochten heeft. ! Vermijd drastische veranderingen in de sectie van de leiding. ! Gebruik een leiding met een zo glad mogelijke binnenkant. ! Het materiaal waarmee de leiding is gemaakt moet door de wet zijn goedgekeurd. ! Sluit de kap nooit aan op afvoerbuizen waar rook wordt afgevoerd die geproduceerd wordt door verbranding (boilers, open haarden, kachels, etc.). ! Respecteer voor de luchtafvoer de voorschriften van de bevoegde instanties. De af te voeren lucht mag niet door een opening in de wand worden afgevoerd, tenzij deze opening hier speciaal voor bestemd is. ! Zorg dat er in het vertrek ventilatieopeningen zijn om te voorkomen dat de kap een negatieve druk creëert (die nooit de 0,04 mbar mag overschrijden). ! Het bedrijf wijst elke verantwoordelijkheid af wanneer deze normen niet worden gehandhaafd.

Filter- of afzuigversie?

! De kap is klaar om te worden gebruikt in de afzuigversie.

Om de kap in de filterversie te gebruiken dient u de speciale accessoirekit te installeren.

Opmerking: Indien bijgeleverd kan het zijn dat het aanvullende filtersysteem met actieve kool al op de kap is geïnstalleerd.

De informatie betreffende het omzetten van afzuigversie naar filterversie vindt u in deze handleiding terug (zie "Filterversie").

Afzuigversie

De kap zuivert de lucht en voert hem naar buiten af via een afvoerleiding (diameter 150 mm) die bevestigd is aan de verbindingsflens. De diameter van de afvoerleiding moet gelijk zijn aan de diameter van de verbindingsring.

Belangrijk! De afvoerbuis is niet bijgeleverd en moet apart worden aangeschaft.

In het horizontale gedeelte moet de buis licht omhoog hellen (ongeveer 10°) zodat de lucht makkelijker naar buiten wordt afgevoerd. Als de kap is voorzien van koolstoffilters, moeten deze eerst worden verwijderd.

Filterversie

De kap zuivert de lucht en zorgt dat deze weer gezuiverd het vertrek binnenkomt. Om de kap in deze versie te gebruiken, moet u een aanvullend filtersysteem met actieve kool installeren.

Voor deze uitvoering heeft u een luchtdeflector, een verkleiner en koolstoffilter(s) nodig. De bovenste buis moet aan de bovenzijde afvoeropeningen hebben voor de lucht.

Technische Gegevens

Model	Hoopte (cm)	Breedte (cm)	Diepte (cm)	Ø van de de afvoerlei-ding (cm)
GLASS 60cm 61	1-82 59.8	50 15/12
GLASS 90 cm	61-82 89	9.9 50 15/12	2

Code Model Lamp (V)		Stroomopname Lamp (W)	Totale stroom-opname (W)
IHF 6.5 AM IXIHF 9.5 AM IXIHF 6.5F AM IXIHC 9.5F AM IXIHC 9.5 AM IXIHC 6.5F AM IX	Halogeen 2	x 40 150

	Opgenomen	Spanning Fitting	Afmetingen
Halogeneen 25 W	2 x 25 W	230 V	G9
Halogeneen 20 W	2 x 20 W	12 V	G4

LED*	Risicogroep 1, volgens de norm EN 62471

CE	De=kappen zijn conform aan de volgende EG-Richtlijnen: ·“Low voltage” Directive 2006/95/EC (12-12-2006) ·“EMC” Directive 2004/108/EC (15-12-2004)

• Slechts op enkele modellen aanwezig

GLASS bediening

Als u op de knop drukt terwijl de afzuigkap aan is, gaat deze over naar de OFF stand.

T2 Snelheid 1

Als u op de knop drukt, schakelt de afzuigkap van de voorgaande stand over op snelheid 1.

T3 Snelheid 2

Als u op de knop drukt, schakelt de afzuigkap van de voorgaande stand over op snelheid 2.

T4 Snelheid 3

Als u op de knop drukt, schakelt de afzuigkap van de voorgaande stand over op snelheid 3.

T5 ON/OFF lichten

Onderhoud en verzorging

Belangrijk! Haal de stekker uit het stopcontact of zet de hoofdschakelaar in huis uit om de kap los te koppelen van het elektriciteitsnet, voordat u de reinigings- of onderhoudshandelingen uitvoert.

Eerste reiniging

• Verwijder het beschermfolie.
• Verwijder onzuiverheden met een vochtige spons en een beetje neutraal reinigingsmiddel.
• Spoel af met een vochtige doek.
• Droog met een zachte doek. Als de kap van roestvrij staal is, moet u de richting van de borsteling van het metaal volgen.

Regelmatige reiniging

De afzuigkap moet, zowel aan de binnen- als aan de buitenkant, regelmatig worden gereinigd (in ieder geval net zo vaak als dat u de vetfilters reinigt en/of vervangt).

Gebruik voor het reinigen een vochtige doek en een neutraal reinigingsmiddel met lauw water.

Vermijd het gebruik van schurende of bijtende producten.

Opgelet: Als u de aanwijzingen betreffende de reiniging van het apparaat en de vervanging van de filters niet naleeft, kan er een brandrisico ontstaan.

Wij adviseren u om de aanbevolen instructies op te volgen.

De fabrikant kan niet aansprakelijk worden gesteld voor eventuele schade aan de motor en brand veroorzaakt door een oneigenlijk onderhoud of door het niet in acht nemen van bovenstaande aanwijzingen.

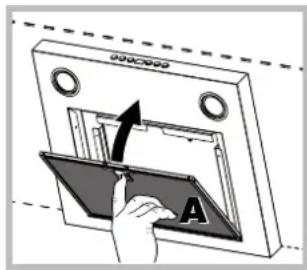

Onderhoud van de vetfilters (A)

Het vetfilter houdt de vetdeeltjes die met het koken vrijkomen vast. Het moet minstens een keer per maand worden gereinigd met niet agressieve schoonmaakmiddelen, ofwel met de hand ofwel in de vaatwasser, op lage temperaturen en met een

korte afwascyclus.

Om het vetfilter te demonteren trekt u aan het handvat waarmee de veer worden losgekoppeld. Als u het vetfilter in de vaatwasser wast zou dit kunnen verkleuren. Dit wijzigt de prestaties er niet van.

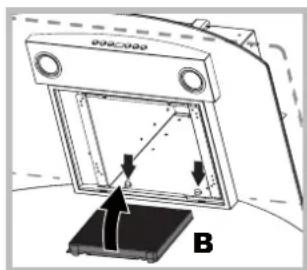

Onderhoud koolstoffilter (B)

Het koolstoffilter houdt de vervelende luchtjes die tijdens het koken vrijkomen vast. Het koolstoffilter raakt na kortere of langere tijd verzadigd. Dit hangt af van het soort bereidingen en de regelmaat waarmee het vetfilter wordt gereinigd. In ieder geval moet de patroon minstens om de 20 maanden worden vervangen.

Dit filter MAG NIET worden gewassen of hergebruikt

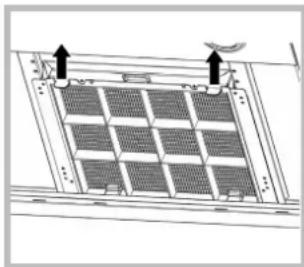

Demonteren: Verwijder het koolstoffilter door te drukken op de twee hendeltjes aan de voorkant waarmee het aan de kap bevestigd is.

Montage: Haak het koolstoffilter vast, eerst aan de rechterkant op de metalen lipjes van de kap, vervolgens aan de voorkant door op de twee hendeltjes te drukken.

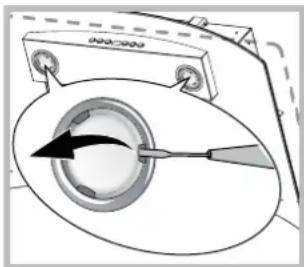

De lampen vervangen

Schakel het apparaat los van het lichtnet en verwijder de vetfilters.

Belangrijk! Voor u de lampen aanraakt moet u zich ervan verzekeren dat ze zijn afgekoeld.

1. Verwijder de bescherming m.b.v. een kleine platte schroevendraaier of dergelijk gereedschap.
2. Vervang de beschadigde lamp. Gebruik alleen lampen met dezelfde eigenschappen (voor meer details zie technische gegevens in deze handleiding).
3. Doe de bescherming weer recht (bevestiging met klik).

De lampen vervangen LED

De kap is uitgerust met een verlichtingssysteem op basis van LED-technologie. De LED's garanderen een optimale verlichting, een langere levensduur van de lampen en minder energieverbruik in vergelijking met traditionele lampen. Voor vervanging van de LED's kunt u contact opnemen met de servicedienst.

Elektrische kabel

Als de voedingskabel beschadigd is, moet deze, om elk risico te voorkomen, worden vervangen door de fabrikant of door de technische servicedienst.

AFVALVERWIJDERING

Dit apparaat is conform de Europese Richtlijn 2012/19/EG betreffende afgedankte elektrische en elektronische apparatuur (AEEA). Door ervoor te zorgen dat dit apparaat correct wordt verwijderd, werkt de gebruiker mee aan het voorkomen van potentiële negatieve consequenties voor de omgeving en de gezondheid.

Het symbool op het apparaat of op de handleiding die bij het product wordt geleverd, geeft aan dat dit apparaat niet als normaal huisvuil mag worden behandeld, maar moet worden afgeleverd bij een specifiek ophaalpunt voor het recyclen van elektrische en elektronische apparatuur. Verwijder het apparaat volgens de plaatselijke normen voor afvalverwijdering. Voor verdere informatie betreffende behandeling, opslag of recyclen van dit product moet u contact opnemen met uw gemeentelijke reinigingsdienst of de winkel waar u het product heeft aangeschaft.

Storingen en oplossingen

Als iets niet lijkt te functioneren, dient u, voordat u de servicedienst inschakelt, eerst deze eenvoudige controles uit te voeren:

• er geen stroomonderbreking is. er wel een stekker is ingesteld.

Als de kap een zwak rendement heeft:

Controleer of:

• De geselecteerde motorsnelheid voldoende is voor de vrijgekomen hoeveelheid rook en damp.
• De keuken voldoende geventileerd is om de lucht op te zuigen.
• Het koolstoffilter niet verbruikt is (kap in filterversie).

Als de kap uit is gegaan tijdens een normale werking:

Controleer of:

• er geen stroomonderbreking is.
• het meerpolige onderbrekingsmechanisme niet is ingeschakeld.

In het geval van eventuele storingen moet u, voor u contact opneemt met de Servicedienst, het apparaat minstens 5 sec. loskoppelen van het elektriciteitsnet door de stekker uit het stopcontact te halen en hem er opnieuw weer in te doen. Als de storing voortduurt moet u contact opnemen met de Servicedienst.
