DLDANCER250 - Machine à effet KONIG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Machine à effet lumineux
Marque	Konig
Modèle	DLDANCER250
Lampe	ELC 24V/250W GX5.3 halogène (incluse)
Nombre de motifs	14 motifs tournants
Couleurs	Multicolore
Contrôle DMX	DMX-512, 3 canaux
Modes de fonctionnement	Autonome, sonore, DMX, maître/esclave
Vitesse de rotation	Réglable de 0 à 99 (motifs et gobos)
Sensibilité sonore	Réglable de 0 à 99
Affichage	Menu LCD avec réglages inversé/standard et extinction
Refroidissement	Ventilateur
Support de montage	Réglable, avec pince de levage et câble de sécurité
Alimentation	230 V CA, 50/60 Hz
Dimensions (LxHxP)	365 x 195 x 365 mm
Poids	4,3 kg
Distance de sécurité (matériaux combustibles)	Au moins 50 cm
Distance de sécurité (surface éclairée)	Au moins 1 mètre
Température ambiante maximale	40 °C
Fusible	Remplacement par type identique (valeurs sur plaque)
Entretien	Nettoyage avec chiffon sec ; remplacement lampe et fusible par l'utilisateur
Garantie	Nulle en cas de modification ou utilisation incorrecte

FOIRE AUX QUESTIONS - DLDANCER250 KONIG

Quel type de lampe utiliser pour le Konig DLDANCER250 ?

La lampe est une ELC 24V/250W GX5.3 halogène (incluse). Utilisez exclusivement ce type.

Comment remplacer la lampe ?

Débranchez l'appareil, laissez refroidir 15 minutes, dévissez le couvercle, retirez l'ancienne lampe, insérez la nouvelle sans toucher le verre avec les doigts.

Comment régler l'adresse DMX ?

Appuyez sur Menu, utilisez les touches Haut/Bas pour définir l'adresse (A001 à A512), puis appuyez sur ENTER pour valider.

Quels sont les modes de fonctionnement disponibles ?

Les modes sont : Auto (automatique), Sond (déclenchement sonore), DMH (DMX).

Comment régler la sensibilité sonore ?

Allez dans le menu StuP, sélectionnez SenS, réglez de 0 (désactivé) à 99 (maximum) avec les touches Haut/Bas, puis ENTER.

Que faire si la lampe ne s'allume pas ?

Vérifiez l'alimentation, le fusible (remplacez si grillé), et l'état de la lampe (remplacez si cassée ou usée).

Comment nettoyer l'appareil ?

Utilisez un chiffon sec uniquement. N'utilisez pas de solvants ou produits abrasifs.

Quelles distances de sécurité respecter ?

Maintenez au moins 50 cm des matériaux combustibles et 1 mètre des surfaces éclairées. Laissez 10 cm autour des ventilations.

Puis-je utiliser un variateur d'intensité ?

Non, les variateurs peuvent endommager l'électronique. Le DANCER250 peut seulement être allumé/éteint à distance via un interrupteur externe.

Que faire si les motifs ne tournent pas correctement ?

Vérifiez le réglage de vitesse dans le menu StuP (Mot1, Mot2 de 0 à 99). Si le problème persiste, contactez un technicien qualifié.

MODE D'EMPLOI DLDANCER250 KONIG

Ce jeu de lumières multicolore DMX contrôle est doté de 14 différents motifs tournants. La lampe halogène de 250 W garantie une piece pleine d'effets. Ces effets de lumière sont parfait pour une installation fixe ou mobile.

INFORMATION IMPORTANTE AVANT L'UTILISATION :

Le DANCER250 n'est pas destiné à un usage domestique. Ce n'est pas un jouet : Il présente des risques de blessures dangereuses qui peuvent etre provoqués par une electrocution, une haute température ou une luziere tres force. Pour des raisons de securite, lisez ce mode d'emploi avant d'utiliser ce jeu de luzieres et suivez toutes les mises en garde et precautions qui figurent dans cette notice et sur I'equipement meme. Si vous aze des questions sur la maniere d'utiliser cet equipement de façon securisee, contactez voire distributeur ou revendeur Konig.

Précautions :

• Pour se protégger contre toute électrocution, l'équipement doit être mis à la terre. L'alimentation CA doit être munie d'un fusible ou disjoncteur de protection différentielle.
• La tension de fonctionnement de la lampe est imprimée sur la plaque signalétique. Avant de brancher la lampe, vérifie que la tension de fonctionnement correspond de très près à la tension sector. Ne branchez pas la lampe à un secteur dont la tension diffère de plus de cinq pour cent de cette de la lampe.
• Avant utilise, vérifie que tous les cables électriques utilisés ne sont pas endommagés et qu'ils sont conformes aux exigences de courant de tous les équipement connectés.
• Il n'y a aucune piece réparable par l'utilisateur à l'intérieur à part la lampe. Toute réparation doit être effectuee par un technicien qualifié.
• Remplacez la lampe si elle devient defectuese ou complètement usee. Laissez refroidir pendant au moins 15 minutes avant de remetre une nouvelle lampe et assurez-vous que l'equipement est débranché du secteur.
• Gardez tout matériel combustible (par exemple tissu, bois, papier) à au moins 50 cm (20 pouces) de distance de l'équipement. Gardez tout matériel inflatable bien loin de la lampe.
• Laissez au moins une distance de 10 cm (4 pouces) par rapport aux ventilateurs et bouches de ventilation.
• Si vous accrochez l'équipement au dessus du sol, vérifie que la structure peut supporter au moins 10 fois le poids des équipements accrochés, et n'oubliez pas de fixer la lampe par un cable de sécurité approvéd. Bloquez l'accès sous la zone de travail lors de l'installation ou du démontage de l'équipement.
• Lorsque vous transportez l'équipement, bien verrouiller le support de montage et ne touche pas les lentilles et les miroirs.
• N'exposez pas l'équipement à la pluie ni à l'humidité.
• N'essayez pas déclairer des surfaces à 1 mètre (39 pouces) de la lampe.
• N'utilisez pas la lampe dans une température ambiente qui dépasse 40^ (104^) .
• Ne placez jamais de filtres ou d'autres objets au dessus des lentilles et des miroirs.

Important! Les variateurs de lumière peuvent endommager les composants électroniques. Bien qu'on ne puisse pas commander d'intensité d'éclairage du DANCER250, on peut l'allumer et l'éteindre à distance au moyen d'interrupteur externe des niveaux de commutation des variateurs.

INSTALLATION :

La meilleure façon d'accrocher le DANCER250 est d'utiliser une pince de levage. Attachez la pince comme il faut au support de montage. Vérifiez que la structure peut supporter au moins 10 fois le poids des équipements accrochés, et n'oubliez pas de fixer la lampe par un cable de sécurité

approvéd. Réglez l'angle souhaité en jouant sur le support de montage pour serrez les deux blocages directionnels.

Installez la lampe à au moins 50 cm (20 pouces) de tout matériel combustible. Gardez tout matériel inflammable bien loin de la lampe. Assurez-vous que la lampe n'éclaire pas des surfaces dans un rayon de 1 mètre (39 pouces).

Pour garantir une longue durée de vie à la lampe, laissez au moins une distance de 10 cm (4 pouces) par rapport aux ventilateurs et bouches de ventilation. Assurez-vous que la température ambiente ne dépasse pas 40^ (104^) et ne place pas la lampe au dessus ou à proximé d'enceintes.

UTILISATION :

Commencez par litre "INFORMATION IMPORTANTE AVANT L'UTILISATION" et assurez-vous que toutes les précautions ont ete satisfaites avant la mise en marche.

Assurez-vous que la bonne lampe est installée, voir "SERVICE" comment replacer la lampe.

Bien qu'on ne puisse pas commander d'intensité d'éclairage du DANCER250, on peut l'allumer et l'éteindre à distance au moyen d'interrupteur externe des niveaux de commutation des variateurs.

Débranche l'équipement du secteur lorsqu'il n'est pas utilisé.

Le DANCER250 est doté d'un panneau de commande avancé. Pour effectuer les réglages sou Haités, lisez attentivement ce qui suit.

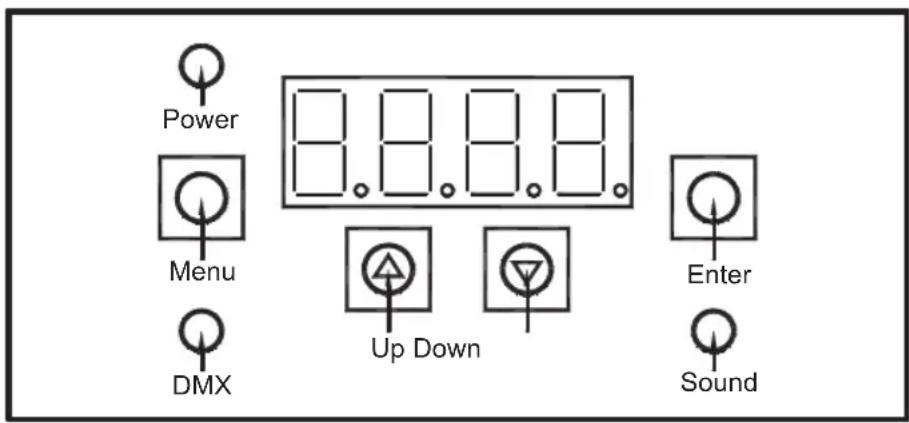

Panneau de commande

Réglage de l'adresse DMX:

1. Appuyez sur la touche Menu pour acceder au menu de parametrage du code adresse Axxxx
2. Utilisez les touches Haut/Bas pour définir le code adressé DMX.
3. Appuyez sur la touche ENTER le code adresse DMX est modifié. Les codes adresses sont dans l'intervalle A001-A512

Réglage de la vitesse de rotation et de la sensibilité sonore :

1. Appuyez sur la touche Menu pour acceder au menu StuP
2. Appuyez sur la touche ENTER pour sauvegarder le paramètre.
3. Le LCD affiche Mot1, appuyez sur ENTER pour acceder.
4. Utilisez les touches Haut/Bas pour selectionner la vitesse qui varie de 0 à 99.
5. Appuyez sur la touche ENTER pour sauvegarder le parametre. Appuyez sur Menu pour quitter.
6. Dans l'interface Mot1, utilisez les touches Haut/BS pour selectionner Mot2 et SEnS, le même parametre que SenSla sensibilité sonore; 0 pour désactiver, 99 est le niveau max de sensibilité.

StuP Mot1 0-99 Vitesse de rotation des motifs
Mot2 0-99 Vitesse de rotation des motifs
SenS 0-99 Sensibilité sonore

Test du programme :

Appuyez sur la touche Menu pour acceder au menu test program, selectionnez le menu TEST et appuyez sur la touche ENTER pour savegarder le parametre, l'écran LCD se met à clignoter.

Appuyez sur la touche Menu pour quitter la scène.

Réglage du mode :

Appuyez sur la touche Menu pour acceder au menu ModE et appuyez sur la touche ENTER pour savegarder le paramètre.

Utilisez les touches Haut/Bas pour selectionner le mode parmi Auto, Sond ou dMH.

Appuyez sur la touche ENTER pour sauvegarder le paramètre.

Appuyez sur la touche Menu pour aller au menu précédent.

Auto Mode automatique

Sond Mode activité sonore (avec/sans déclenchement il sera noir)

dMH Mode DMX

Réglage de l'affichage :

Appuyez sur la touche Menu pour acceder au menu disp et appuyez sur la touche ENTER pour savegarder le parametre.

Utilisez les touches Haut/Bas pour selectionner le mode rdiS CLdi.

Appuyez sur la touche ENTER pour sauvegarder le paramètre.

Utilisez la touche Haut/Bas pour selectionner le mode.

Appuyez sur la touche ENTER pour sauvegarder le paramètre.

Appuyez sur la touche Menu pour aller au menu precedent.

diSP →	rdiS →	rEV Affichage inversé Stnd Affichage standard
→ Cldi →	Cldi →	on 6 secondes pou effacer la fenêtre OFF Ferme la fenêtre

ListedeMenu:

A001---(001-512) Reglage de I'adresse DMX

	StuP →	Mot1 0-99 Vitesse de rotation des motifs
→		Mot2 0-99 Vitesse de rotation des motifs
→		SenS 0-9 9 Réglage de la sensibilité sonore

TEST Test du programme

ModE	→	Auto	Mode automatique
	→	Sond	Mode d'activité sonore
	→	DMH	Mode DMX

rEST Réinitialisation

Contrôle DMX

Mode CH 1

Valeur	Fonction
0	Noir
1-127	Mode DMX
128-191	Mode automatique
192-255	Mode d'activité sonore

Motifs CH 2

Valeur Fonction
0 STOP
1-99 Sens horaire
100-155 STOP
156-255 Sens antihoraire

Rotation motifs CH 3

Valeur Fonction
0 STOP
1-99 Sens horaire
100-155 STOP
156-255 Sens antihoraire

En mode DMX et mode ESCLAVE, la lampe sera eteinte automatique si aucun signal DMX n'est present.

Entretien :

Il n'y a aucune piece réparable par l'utilisateur à l'intérieur à part la lampe. Toute réparation doit être effectuee par un technicien qualifié.

Remplacement de la lampe :

1. Debranchez l'équipment du secteur et laissez refroidir pendant 15 minutes.
2. Desserrez les vis à serrage et souleverz le couvercle.
3. Retirez la base de la lampe de la prise.
4. Installez une nouvelle lampe : ELC 24V/250W GX5.3 halogène.

Poussez doucement les broches de la lampe dans la prise.

Pour garantir une longue durée de vie à la lampe, évitez de toucher la lampe à mains hues.

Remplacement du fusible :

1. Debranchez le cordon d'alimentation du secteur.
2. Ouvrez le porte-fusible et remplacez le fusible avec un autre du même type. Les caractéristiques nominales du fusible sont indiquées sur la plaque signalétique.

DéPANNAGE :

Problème Cause probable	Solution
Une ou plusieurs lampes sont complètement mortes	Aucune alimentation au niveau de la lampe	Vérifiez que les câbles sont branchés et mis sous tension.
	Fusible grillé. Remplacez le fusible.
La lampe fonctionné correctement mais pas de lumière.	Lampe cassée ou complètement usée.	Installez une nouvelle lampe.
Les lampes sont correctement réinitialisées mais tous répondent au contrôleur de façon erronée ou pas du tout	Le contrôleur n'est pas connecté.	Connectez le contrôleur.
	Le brochage XLR du contrôleur ne correspond pas au brochage de la première lampe (polarité inversée).	Installez un cable d'inversement de phase entre le contrôleur et la première lampe.
Les lampes sont correctement réinitialisées mais quelques une sires répondent au contrôleur de façon erronée ou pas du tout.	Mauvaise connexion de liaison de données	Inspectez les connexions et les cables. Rectifiez les mauvaises connexions Réparez ou remplacez les cables endommagés.
	Le bouchon d'extrémité de la liaison de données n'est pas de 120 Ohms	Placez un bouchon à l'extrémité de laforthème lampe
Les lampes sont correctement réinitialisées mais quelques une sires répondent au contrôleur de façon erronée ou pas du tout.	Adressage de lampe incorrect	Vérifiez les adresses DMX
	L'une des lampes est en train de transmettre comme maître	Vérifiez les paramètres des lampes
	Une des lampes est défectueuse	Contournez une lampe à la fois (débranchez les connecteurs DMX et les connecter directement ensemble) jusqu'à retrouver un fonctionnement normal. Il faut replacer une lampe défectueuse par un technicien
Un nombre apparait sur l'afficheur mais la lampe ne fonctionne pas en mode autonome	La lampe est réalisée sur le mode DMX et est en train d'afficher son adresse	Utilisez le panneau de commande pour changer le mode de la lampe de DMX à déclenchement autonome automatique ou déclenchement musique.
Un effet ne s'initialise pas correctement.	L'effect peut nécessiter une intervention mécanique.	Contactez un technicien qualifié pour la réparation.
La lampe s'éteint par intermittence ou est rapidement grillée.	La lampe est très chaude.	Laissez la lampe refroidir. Vérifiez qu'il y a un courant d'air autour de la lampe. Vérifiez et si nécessaire, nettoyez le ventilateur et les grilles.
La lampe ne répond pas correctement au rythme de musique en mode déclenchement musique.	La sensibilité de niveau de musique et mal réglée.	Utilisez le panneau de commande pour régler La sensibilité de la lampe

SPECIFICATIONS :

• Multicolore
  14 different motifs tournants
• DMX-512/3 canaux
  Mode Autonome
• Activé par le son
• Fonction Maitre/Esclave
• Menu affichage

• Refroidissement par ventilateur

• Support de montage régliable
  Lampe : ELC 24V/250W GX5.3 (incluse)

• Alimentation: 230 V CA, 50/60 Hz
  Dimensions (LxHxP) : 365x195x365 mm
• Poids: 4,3 kg

Consignes de sécurité :

Pour réduire le risque de chocolélectrique, ce produit ne doit être ouvert que par un technicien qualifié si une réparation s'impose. Debranchez

I'appareil et les autres équipements du secteur s'il y a un probleme.

Entretien :

Ne nettoyez l'appareil qu'avac un chiffon sec. N'utilisez pas de solvants ou de produits abrasifs.

Garantie :

Aucune garantie ou responsabilité ne sera acceptée en cas de modification et/ou de transformation du produit ou en cas de dommages provoqués par une utilisation incorrecte de l'appareil.

Généralités :

Le design et les caractéristiques techniques sont sujets à modification sans notification préalable. Tous les logos de marques et noms de produits sont des marques déposées ou immatriculées dont leurs détenteurs sont les propriétaires et sont donc reconnues comme telles dans ce documents.

Attention :

Ce symbole figure sur l'appareil. Il signifie que les produits ELECTriques et Electroniques ne doivent pas etre jetes avec les dechets domestiques. Le systeme de collecte est different pour ce genre de produits.
