DLDANCER250 - Effektmaschine KONIG - Kostenlose Bedienungsanleitung

Produkttyp	Lichteffektmaschine
Marke	Konig
Modell	DLDANCER250
Lampe	ELC 24V/250W GX5.3 Halogen (enthalten)
Anzahl der Motive	14 rotierende Motive
Farben	Mehrfarbig
DMX-Steuerung	DMX-512, 3 Kanäle
Betriebsmodi	Autonom, Ton, DMX, Master/Slave
Rotationsgeschwindigkeit	Einstellbar von 0 bis 99 (Motive und Gobos)
Tonempfindlichkeit	Einstellbar von 0 bis 99
Display	LCD-Menü mit invertierter/Standard-Einstellung und Ausschaltung
Kühlung	Lüfter
Montagehalterung	Verstellbar, mit Hebeklemme und Sicherheitsseil
Stromversorgung	230 V AC, 50/60 Hz
Abmessungen (LxHxT)	365 x 195 x 365 mm
Gewicht	4,3 kg
Sicherheitsabstand (brennbare Materialien)	Mindestens 50 cm
Sicherheitsabstand (beleuchtete Oberfläche)	Mindestens 1 Meter
Max. Umgebungstemperatur	40 °C
Sicherung	Ersatz durch identischen Typ (Werte auf dem Typenschild)
Wartung	Reinigung mit trockenem Tuch; Lampen- und Sicherungswechsel durch den Benutzer
Garantie	Nichtig bei Änderung oder falscher Verwendung

Häufig gestellte Fragen - DLDANCER250 KONIG

Welcher Lampentyp wird für den Konig DLDANCER250 verwendet?

Die Lampe ist eine ELC 24V/250W GX5.3 Halogen (enthalten). Verwenden Sie ausschließlich diesen Typ.

Wie wird die Lampe ausgetauscht?

Trennen Sie das Gerät vom Strom, lassen Sie es 15 Minuten abkühlen, schrauben Sie die Abdeckung ab, entfernen Sie die alte Lampe, setzen Sie die neue ein, ohne das Glas mit den Fingern zu berühren.

Wie wird die DMX-Adresse eingestellt?

Drücken Sie Menu, verwenden Sie die Tasten Hoch/Runter, um die Adresse (A001 bis A512) einzustellen, dann drücken Sie ENTER zur Bestätigung.

Welche Betriebsmodi sind verfügbar?

Die Modi sind: Auto (automatisch), Sond (Tonauslösung), DMH (DMX).

Wie wird die Tonempfindlichkeit eingestellt?

Gehen Sie zum Menü StuP, wählen Sie SenS, stellen Sie von 0 (deaktiviert) bis 99 (Maximum) mit den Tasten Hoch/Runter ein, dann ENTER.

Was tun, wenn die Lampe nicht leuchtet?

Überprüfen Sie die Stromversorgung, die Sicherung (ersetzen Sie sie, wenn durchgebrannt) und den Zustand der Lampe (ersetzen Sie sie, wenn defekt oder abgenutzt).

Wie wird das Gerät gereinigt?

Verwenden Sie ausschließlich ein trockenes Tuch. Verwenden Sie keine Lösungsmittel oder Scheuermittel.

Welche Sicherheitsabstände sind einzuhalten?

Halten Sie mindestens 50 cm von brennbaren Materialien und 1 Meter von beleuchteten Oberflächen ein. Lassen Sie 10 cm um die Lüftungsöffnungen frei.

Kann ich einen Dimmer verwenden?

Nein, Dimmer können die Elektronik beschädigen. Der DANCER250 kann nur über einen externen Schalter ein-/ausgeschaltet werden.

Was tun, wenn die Motive nicht richtig rotieren?

Überprüfen Sie die Geschwindigkeitseinstellung im Menü StuP (Mot1, Mot2 von 0 bis 99). Wenn das Problem weiterhin besteht, wenden Sie sich an einen qualifizierten Techniker.

BEDIENUNGSANLEITUNG DLDANCER250 KONIG

Der verbesserte DMX-steuerbare mehrfarbige Lichteffekt hat 14 verschiedene rotierende Gobomuster. Die 250-Watt-Halogenlampe garantiert einen raumfüllenden Effekt. Diese Lichteffekt ist ideal für permanente Installation oder mobile Nutzung.

WICHTIG HINWEISE VOR INBETRIEBNAHME:

DL-DANCER250 ist nicht für den Hausgebrauch bestimmt. Es ist kein Spielzeug: Gefahr von schweren Verletzungen durch Stromschlag, Hitze und intensives Licht. Für sicheren Betrieblesen Sie diese Bedienungsanleitungitte vor Inbetriebnahme und beachten Sie alle Warn- und Sicherheitshinweise auf dem Gerat und in dieser Bedienungsanleitung. Mit Fragen zum sicheren Betrieb des Gerats wenden Sie sichitte an ihren Konig Fachhändler.

Sicherheitshinweise:

• Zum Schutz vor Stromschlag muss das Gerät geerdet sein. Die Steckdose muss mit einem Hauptschalter oder einer Sicherung sowie Massenschlussssicherung ausgestellt sein.
• Die Betriebsspannung finds Sie auf dem Typenschild.itte achtten sie darauf, dass ihre Netzspannung mit den Angaben auf dem Typenschild übereinstimmt, bevor Sie das Gerät anschließen. Schlieben Sie das Gerät nicht an, wenn die Netzspannung mehr als 5% von den Angaben auf dem Typenschild abweicht.
• Achten Sie darauf, dass alle Netzkabel unbeschädigt und von ausreichender Kapazität sind.
• Es befinden sich keine wartbaren Teile im Gerät, mit Ausnahme der Lampe. Wenden Sie sich mit Wartung und Reparatur stets an einen autorisierten Kundendienst.
• Tauschen Sie die Lampe aus, sobald sie defekt oder verschlissen ist. Lassen Sie das Gerät für 15 Minuten abkühlen, bevor Sie eine neue Lampe einsetzen und achten Sie darauf, dass das Gerät vom Netz getrennt ist.
• Halten Sie brennbare Materialien (beispelsweise Textilien, Holz oder Papier) weniger stens 50 cm vom Gerät entwickel. Halten Sie leicht entzündliche Materialien welt vom Gerät entwickel.
• Lassen Sie ringsum weniger stens 10 cm für Lüfter und Lüftungsschlitze frei.
• Beim Aufhängen des Geräts vergewissemern Sie sich, dass die Struktur weniger stens das 10-fache Gewicht aller installierten Geräte halten kann und sichern Sie es mit einem zugelassenen Sicherheitskabel. Blockieren Sie den Zugang unterhalb des Arbeitsbereichs, wenn Sie das Gerät installieren oder entfernen.
• Beim Tragen des Geräts verriegeln Sie die Montagehalterung sicher und berühren Sie nicht Objektiv oder Spiegel.
• Setzen Sie das Gerät nicht Regen oder Feuchtigkeit aus.
• Beleuchten Sie keine Flächen innerhalb eines Abstands von 1 Meter vom Gerät.
• Betreiben Sie das Gerät nicht bei Temperaturen von mehr als 40^ .
• Setzen Sie keine Filter oder sonstige Gegenstände auf Objektiv oder Spiegel auf.

Wichtig! Elektrische Dimmer konnen die elektronischen Komponenten beschädigen.

Obwohl das DL-DANCER250 nicht gedimmt werden kann, kann es mit Schaltern oder Dimmern (nur voll an oder aus) fernbedient ein- und ausgeschaltet werden.

INSTALLATION:

Der Beste Weg, DL-DANCER250 aufzuhängen, ist mit einem Montagebügel. Schrauben die den Bügel sichere an die Montagehalterung. Vergewissern Sie sich, dass die Struktur weniger stens das 10-fache Gewicht aller installierten Geräte halten kann und sichern Sie das Gerät mit einem zugelassenen Sicherheitskabel. Stellen Sie den gewünschten Winkel mit der Montagehalterung ein undziehen Sie beiden Schwenksperren fest an.

Installieren Sie das Gerät wenigerstens 50 cm von brennbaren Materialien entwickrt. Halten Sie leicht entzündliche Materialien entwickrt. Beleuchten Sie keine Flächen innerhalb eines Abstands von 1 Meter vom Gerät.

Für eine maximale Lebensdauer der Lampe setzen Sie ringsum 10 cm für Lüfter und Luftungsschlitze frei. Betreiben Sie das Gerät nicht bei Temperaturen von mehr als 40^ und montieren Sie es nicht auf oder in unmittelbarer Höhe von Laufsprechem.

BEDIENUNGSHINWEISE:

Lesen Sie den Abschnitt „WICHTIGE HINWEISE VOR INBETRIEBNAHME" und vergewissern Sie sich von der Befolgung aller Sicherheitshinweise, bevor Sie das Gerät in Betriebnehmen.

Achten Sie auf die Benutzung der korrekten Lampe,lesen Sie im Abschnitt „WARTUNG“, wie die Lampe ausgetauscht wird.

Obwohl DL-DANCER250 nicht gedimmt werden kann, kann es mit Schaltern oder Dimmern (nur voll an oder aus) fernbedient ein- und ausgeschaltet werden. Trennen Sie das Gerät vom Netz, wenn es nicht in Betrieb ist.

DL-DANCER250 hat ein hochentwickeltes Bedienfeld. Zum Einstellen der gewünschten Funktion lesen Sieitte die nachstehenden Anleitungen aufmerksam durch.

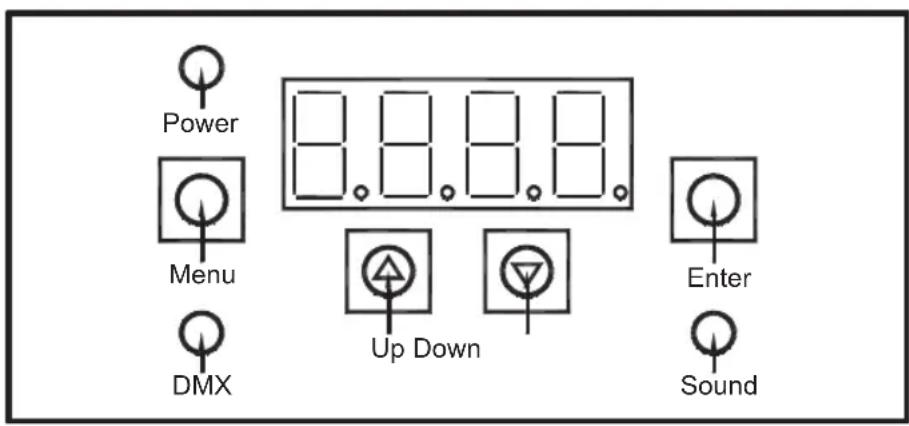

Bedienfeld

DMX-Adresse einstellen:

1. Mit Menu rufen Sie das Adressencode-Einstellmenu Axxx auf.
2. Mit oder stellen Sie den DMX-Adressencode ein.
3. Mit ENTER speichern Sie den aktualisierten DMX-Adressencode. Der Einstellbereich für den Adressencode ist A001-A512.

Motordrehzahl und Einstellung der Soundempfindlichkeit:

1. Mit Menu rufen Sie das Menu StuP auf.
2. Mit ENTER speichern Sie die Einstellung.
3. Das LCD gezigt Mot1 an, drucken Sie ENTER zum Aufrufen.
4. Mit oder wahren Sie die Motordrehzahl im Bereich 0-99.
5. Mit ENTER speichern Sie die Einstellung. Mit Menu verlassen Sie das Menu.
6. Im Mot1 Menu drücken Sie oder zur Auswahr von Mot2 und SEnS, die gleiche Einstellung wie SenSist die Soundempfindlichkeit; 0 ist deaktiviert, 99 höchste Soundempfindlichkeit.

StuP Mot1 0-99 Gobo Motordrehzahl

Mot2 0-99 Gobo Rotation Motordrehzahl
SenS 0-99 Soundempfindlichkeit

Programm testen:

Mit Menu rufen Sie das Testprogramm auf, wahlen Sie das Menu TEST und drücken Sie ENTER zum Speichern der Einstellung, das LCD-Display blinkt.

Mit Menu verlassen Sie diese Szene.

Modus einstellen:

Mit Menu rufen Sie das Menu ModE auf, dann drucken Sie ENTER zum Speichern der Einstellung.

Mit oder stellen Sie den Modus auf Auto oder Sond oder dMH ein.

Mit ENTER speichern Sie die Einstellung.

Mit Menuactualisieren Sie das Menu.

Auto Automatikmodus

Sond Soundaktivierter Modus (ohne Soundauslösung Blackout)

dMH DMX-Modus

Displayfunktion einstellen:

Mit Menu rufen Sie das Menu disp auf, dann drücken Sie ENTER zum Speichern der Einstellung.

Mit ▲ oder▼ wahren Sie den Modus rdiS CLdi.

Mit ENTER speichern Sie die Einstellung.

Mit oder wahlen Sie den Modus.

Mit ENTER speichern Sie die Einstellung.

Mit Menu aktualisieren Sie das Menu.

diSP → rdiS → rEV → Stnd → Standardanzeige → Cldi → on 6 Sekunden zum Löschen des Fensters → OFF Löschfenster schreiben

Menüliste:

A001----(001-512) DMX-Adresseneinstellung

StuP Mot1 0-99 GOBO Motordrehzahl

Mot2 0-99 GOBO Rotation Motordrehzahl
SenS 0-99 Soundempfindlichkeit

TEST Testprogramm

ModE Auto Automatikmodus

Sond Soundaktivierter Modus
→ DMH DMX-Modus

rEST Rückstellung

DMX-Steuerung:

CH 1 Modus

Value# Funktion
0 Blackout
1-127 DMX-Modus
128-191 Automatikmodus
192-255 Soundaktivierter Modus

CH2Gobo

Value# Funktion
0 STOPP
1-99 CW
100-155 STOPP
156-255 CCW

CH 3 Gobo Rotation

Value# Funktion
0 STOPP
1-99 CW
100-155 STOPP
156-255 CCW

Im DMX-Modus und im SLAVE-Modus wird die Lampe automatisch verdunkelt, wenn kein DMX-Signaleingang anliegt.

WARTUNG:

Es befinden sich keine zu wartenden Teile im Gerät, mit Ausnahme der Lampe. Wenden Sie sich mit Wartung und Reparatur stets an einen autorisierten Kundendienst.

Lampe austauschen:

1. Trennen Sie das Gerät vom Netz und halten Sie es für 15 Minuten abkühlen.
2. Losen Sie die Befestigungsschrauben und haben Sie die Abdeckung an.
3. Nehmen Sie die alte Lampe aus der Fassung.
4. Setzen Sie die neue Lampe ein: ELC 24V/250W GX5.3 Halogen.
   Drücken Sie die Stifte der Lampe vollständig, aber vorsichtig, in die Fassung herunter.
   Für eine maximale Lebensdauer der Lampe berühren Sie dieseitte nicht mit blosten Händen.

Hauptsicherung austauschen:

1. Ziehen Sie den Netzstecker.
2. Öffnen Sie die Sicherungshalterung und tauschen Sie die Sicherung gegen eine Sicherung gleichen Typs aus. Die Spezifikationen finden Sie auf dem Typenschild.

STÖRUNGSEKENNUNG:

Problem Mögliche Ursache	Lösungsvorschlag
Ein oder mehrere Geräte Funktionieren überhaupt nicht.	Keine Spannungsversorgung.	Schließen Sie die Kabel an und schalten Sie ein.
	Hauptsicherung durchgebrannt.	Tauschen Sie die Sicherung aus.
Gerät arbeitet, jedoch kein Licht.	Defekte oder verschlissene Lampe.	Setzen Sie eine neue Lampe ein.
Geräte stellen sich korrekt darüber, aber reagieren unregelmäßig oder gar nicht auf den Controller.	Controller nicht angeschlossen.	Schließen Sie den Controller an.
	XLR Pin-Ausgänge Controller stimmen nicht mit Pin-Ausgangen des ersten Geräts in der Kette überein (Polarität vertauscht).	Installieren Sie ein Phasenumkehrkabel zwischen Controller und erstem Gerät der Kette.
Geräte stellen sich korrekt darüber, aber weniger reagieren unregelmäßig oder gar nicht auf den Controller.	Schlechte Verbindung in der Datenkette.	Prüfen Sie Anschlüsse und Kabel. Korrigieren Sie schlechte Anschlüsse. Reparieren oder tauchen Sie beschädigte Kabel aus.
	Datumsette nicht mit 120 Ohm Abschlussstecker abgeschlossen.	Stcken Sie den Abschlussstecker im Ausgang des letzten Geräts der Kette ein.
	Falsche Geräteadressierung. Prüfen Sie die DMX-Adressen.
	Eines der Geräte überträgt als Master.	Prüfen Sie alle Geräteinstellungen.
	Eines der Geräte ist defect.	Umgehnen sie schrittweise jeweils ein Gerät (ziehen Sie beide DMX-Stocker ab und schreiben Sie diese direkt aneinanander), bis Sie wieder im Normalbetrieb sind. Ein defectes Gerät muss durch einen autorisierten Kundendienst gewartet werden.
Eine Zahl wird im Display angezeigt und Gerät{lösst keine Standalone Lightshow ablaufen.	Gerät ist auf DMX-Modus eingestellt und zeigt eine DMX-Adresse an.	Ändern Sie das Gerät mit dem Bedienfeld von DMX- zu Standalone Automatik- oder Musikauslösemodus.
Ein Effekt stellt sich nicht korrekt darüber.	Der Effekt muss möglicherweise manuell eingestellt werden.	Wenden Sie sich an einen autorisierten Kundendienst.
Lampe schaltet sichzwischendurch aus oder brennt zuchnell durch.	Gerät ist zu weiß.	Lassen Sie das Gerät abkühlen. Überprüften Sie die Luftzirkulation um das Gerät. Reinigen Sie Lüfter und Grillgitter.
Gerät reagiert im Triggermodus nicht auf den Takt der Musik.	Empfindlichkeit der Musik ist nicht korrekt eingestellt.	Stellen Sie die Empfindlichkeit im Bedienfeld ein, bis das Gerät wie gewünscht reagiert.

SPEZIFIKATIONEN:

Multi-Color
14 rotierende Gobomuster
DMX-512/3 Kanäle
- Standalone Automatikmodus
Soundaktivierung
- Master/Slave-Funktion
- Menu-Display
Lüftergekühlt
Einstellbare Montagehalterung
Lampe: ELC 24V/250W GX5.3 (mitgeliefert)
- Spannungsversorgung: 230 V AC, 50/60 Hz
Abmessungen (BxHxT): 365 × 195 × 365 mm
Gewicht: 4,3 kg

Sicherheitsvorkehrungen:

VORSICH

STROMSCHLAGGEFAH

NICTOFFNEN

Um das Risiko eines elektrischen Schlags zu verringern, sollte diese Produkt AUSSCHLIESSLICH von einem autorisierten Techniker geöffnet

werden. Bei Problemen trennen Sie das Gerätitte von der Spannungsvorsorgung und von anderen Geräten ab.

Wartung:

Nur mit einem trockenen Tuch saubern. Keine Reinigungs- oder Scheuermittel verwenden.

Garantie:

Es kann keine Garantie oder Haftung für irgendwelche Änderungen oder Modifikationen des Produkts oder für Schäden übernommen werden, die aufgrund einer nicht ordnungsgemäßen Anwendung des Produkts entstanden sind.

Allgemeines:

Design und technische Daten können ohne vorherige Ankündigung geändert werden.

Alle Logos, Marken und Produktnamen sind Marken oder eingetragene Marken ihrer jeweiligen

Eigentümer und werden hiermit als solche anerkannt.

Achtung:

Dieses Produkt ist mit diesen Symbol gekennzeichnet. Es bedeutet, dass die ausgedienten elektrischen und elektronischen Produkte nicht mit dem allgemeinen Haushaltsmüll entsorgt werden dürfen. Für diese Produkte stehen gesonderte Sammelsysteme zur Verfugung.
