DLDANCER250 - Effektmaskin KONIG - Gratis bruksanvisning och manual

Produkttyp	Ljuseffektsmaskin
Märke	Konig
Modell	DLDANCER250
Lamp	ELC 24V/250W GX5.3 halogen (ingår)
Antal mönster	14 roterande mönster
Färger	Flerfärgad
DMX-styrning	DMX-512, 3 kanaler
Driftslägen	Självständig, ljudaktiverad, DMX, master/slav
Rotationshastighet	Justerbar från 0 till 99 (mönster och gobos)
Ljudkänslighet	Justerbar från 0 till 99
Display	LCD-meny med omvänd/standardinställningar och avstängning
Kylning	Fläkt
Monteringsfäste	Justerbar, med lyftklämma och säkerhetskabel
Strömförsörjning	230 V AC, 50/60 Hz
Mått (BxHxD)	365 x 195 x 365 mm
Vikt	4,3 kg
Säkerhetsavstånd (brännbart material)	Minst 50 cm
Säkerhetsavstånd (belyst yta)	Minst 1 meter
Maximal omgivningstemperatur	40 °C
Säkring	Ersätt med samma typ (värden på märkplåten)
Underhåll	Rengöring med torr trasa; lamp- och säkringsbyte av användare
Garanti	Ogiltig vid modifiering eller felaktig användning

Vanliga frågor - DLDANCER250 KONIG

Vilken typ av lampa ska man använda till Konig DLDANCER250?

Lampan är en ELC 24V/250W GX5.3 halogen (ingår). Använd endast denna typ.

Hur byter man lampan?

Koppla bort enheten, låt svalna i 15 minuter, skruva av locket, ta bort den gamla lampan, sätt i den nya utan att röra glaset med fingrarna.

Hur ställer man in DMX-adressen?

Tryck på Menu, använd upp/ner-knapparna för att ställa in adressen (A001 till A512), tryck sedan på ENTER för att bekräfta.

Vilka driftslägen finns tillgängliga?

Lägena är: Auto (automatiskt), Sond (ljudaktivering), DMH (DMX).

Hur ställer man in ljudkänsligheten?

Gå till menyn StuP, välj SenS, ställ in från 0 (avaktiverad) till 99 (max) med upp/ner-knapparna, tryck sedan ENTER.

Vad gör man om lampan inte tänds?

Kontrollera strömförsörjningen, säkringen (byta om trasig) och lampans skick (byta om trasig eller utsliten).

Hur rengör man enheten?

Använd endast en torr trasa. Använd inte lösningsmedel eller slipande medel.

Vilka säkerhetsavstånd ska man hålla?

Håll minst 50 cm från brännbart material och 1 meter från belysta ytor. Lämna 10 cm runt ventilationen.

Kan jag använda en dimmer?

Nej, dimmers kan skada elektroniken. DANCER250 kan endast tändas/släckas på avstånd via en extern strömbrytare.

Vad gör man om mönstren inte roterar korrekt?

Kontrollera hastighetsinställningen i menyn StuP (Mot1, Mot2 från 0 till 99). Om problemet kvarstår, kontakta en kvalificerad tekniker.

BRUKSANVISNING DLDANCER250 KONIG

Denna avancerade DMX-styrda multi-color belysning har 14 olica roterande gobo-mönster. En 250W halogenlampa ser till att rummet verkligen fylls av effekten. Ljuseffekten passar mycket bra bäde für permanenta installationer och mobilt bruk.

VIKTI G INFORMATION FÖRE ANVÄNDNING:

DANCER250 är inte für hemmabruk. Det är ingen leksak: det finns risk für allvarlga skador på grund av elektrisk stöt, heta ytor och intensivt ljes. För sækert handhavande, se till att lasaenna bra克斯anvisning innan du anvander armaturen och noga ge akt på varninger och foreskrifter som finns har och på armaturen. Om du har frågor kring användningen av armaturen, ta kontakt med din König-aterförsäljare.

Foreskrifter:

• Armaturen maste jordas for att ha skydd mot elektriska stotar. Elnatet sca vara utrustat med sakring ell er jordfelsbrytare.
• Armaturens driftspanning ar tryckt på klassificeringsetiketten. Kontrollera sa att driftspanningen stämmer overens med elnatets spansning innan armaturen ansluts. Anslut inte armaturen om spanningen angiven på etiketten skiljer sig frän elnatets driftspanning med mer ar fem procent.
• Se till att alla elkablar som används är hela och klassificerade for den stromstyrka som de anslutna enheterna kraver fore användning.
• Det finns inga delar inuti som användaren kan utföra service på förum lampan. Låt all service utforas av kvalificerad tekniker.
• Byt ut lampan om den går sönder eller brinner ut. Låt armaturen svalna 15 minutes innan du byter till en ny lampa och se till att armaturen ar urkopplad frän elnatet.
• Hall alla brannbara material (som tyger, trä och papper) på minst 50 cm (20 tums) avstand frå armaturen. Se till att brannbara material är på ordentlich avstand frå armaturen.
• Håll rent och tomt inom 10 cm (4 tum) från fläkten och luftintagen.
• Om armaturen hangs upp over markniva, se till att fästet häller for minst 10 gänger den sammanlagda vikten for de installerade encheterna och sakra fästet med en godkänd sakerhetslina. Stäng av området under arbetsplatsen vid montering ell er borttagning av armaturen.
• Om du bar armaturen, se till att monteringsfastet sitter ordentigt och undvik att rora vid linsen ell speglarna.
• Utsatt inte armaturen for regn och fukt.
• Belys inga ytor narmare armaturen an 1 meter (39 tum).
• Använd inte armaturen om den omgivande temperaturen overstiger 40^ (104°F).
• Placera aldrig filter aller andra objekt over linsen aller speglarna.

Viktigt! Elektriska dimmers kan skada de elektroniska komponenterna.

Fastan DANCER250 inte kan dimmas, kan den slas pa och av med fjarrstyrdra strombrytare erer helt-pa resp helt-av lagen pa en dimmer.

MONTERING:

Bästa sättet att hönga upp DANCER250 År med en stativklämma. Skruva fast klämman ordentligt på monteringsfästet. Se till att fästet häller for minst 10 gänger den sammanlagda vikten für de installerade encheterna och sakra armaturen med en godkänd sakerhetslina. Vrid den till önskat lage genom att justera monteringsfästet och skruva at bada laskreden.

Montera armaturen minst 50 cm (20 tum) fran brannbara material. Se till att brannbara material ar pa ordentligt avstand fran armaturen. Se till att armaturen inte belyser ytor som ar narmare an 1 meter (39 tum).

For att fä basta livslängd på lamporna, se till att hälla rent och tomt inom 10 cm (4 tum) frän fläkten och luftintagen. Se till att den omgivande temperaturen inte overstiger 40^ (104^) och placera inte armaturen på eller i narheten av högtalare.

ANVÄNDNING:

Läs "VIKTIG INFORMATION FÖRE ANVÄNDNING" Först och se till att alla foreskrifter följs före användning.

Se till att ratt lampa sitter i, lss "SERVICE" om hur du byter (ut) lampan.

Fastan DANCER250 inte kan dimmas, kan den slas pa och av med fjarrstyrdra strombrytare erler heltpaa resp helt-av lagen pa en dimmer. Koppla bort armaturen fran elnatet da den inte anvands.

DANCER250 har en avancerad kontrollpanel. Läsigenom nedanstående anvisningar noga for att ställa in de olika Funktionerna.

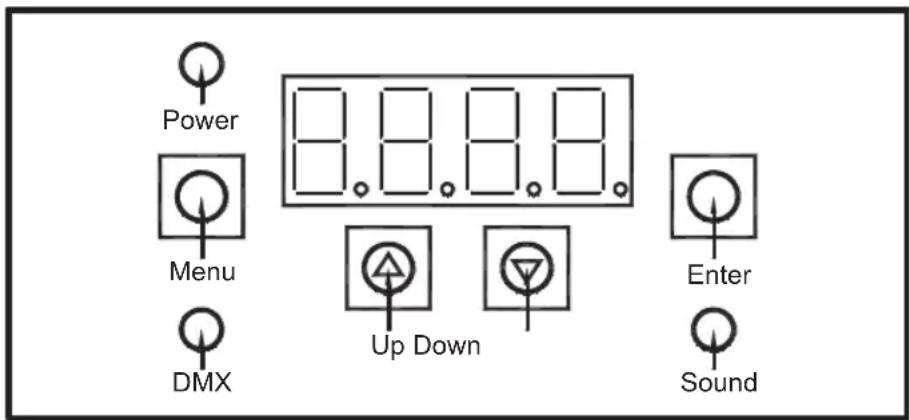

Kontrollpanel

1. Tryck Menu for att komma at installingsmenyn for adresskoden Axxxx
2. Tryck UP aller DOWN for att ställa in DMX-adresskod.
3. Tryck ENTER for att spara den upppaterade DMX-adresskoden. Adresskoden kan stallas in i spannetA001-A512

Inställning av motorns hastighet och ljudkänsligeheten:

1. Tryck Menu for att komma till menyn StuP
2. Tryck ENTER for att spara inställningen.
3. LCD-skärmen visar Mot1, tryck ENTER für atkomst.
4. Tryck UP aller DOWN for att valja hastighet pamotorn, mellan 0-99.

5. Tryck ENTER for att spara inställningen. Tryck Menu for att lamna.

6. I gransnittet Mot1, tryck UP aller DOWN for att valja Mot2 och SEnS, somma inställning som SenS ar ljudkänslighat, 0 ar avstängd, 99 max känslighet.

StuP Mot1 0-99 Gobo motorhastigkeit Mot2 0-99 Gobo rotatationsmotorhastigkeit SenS 0-99 Ljudkänsliget

Testaprogrammet:

Tryck Menu for att komma till testprogrammet,wälj menyn TEST och tryck ENTER for att spara installingen, LCD-displayen blinkar.

Tryck Menufor att lamna.

Inställning av lage:

Tryck Menu for att komma till menyn ModE och tryck ENTER for att spara inställningen.

Tryck UP aller DOWN for att ställa in laget på Auto aller Sond eller dMH.

Tryck ENTER for att spara inställingen.

Tryck Menu for att uppgradera menyn.

Auto Automatiskt lage
Sond Sound activity-lage (utan ljudutlosning ar i vilolage)
dMH DMX-lage

Installingn av displayens Funktion:

Tryck Menu for att komma till menyn disp, tryck ENTER for att spara inställingen.

Tryck UP aller DOWN for att valja laget rdiS CLdi.

Tryck ENTER for att spara inställingen.

Tryck UP aller DOWN for att valja lage.

Tryck ENTER for att spara inställingen.

Tryck Menu for att uppgradera menyn.

diSP rdiS rEV Backa i displayen Stnd Standard-display Cldi on 6 sekunder innan displayen toms OFF Stang tomningsfönstret

Menylista:

Värde# Funktion
0 Sstart (viloläge)
1-127 DMX-läge
128-191 Automatiskt lage
192-255 Sound activity-lage

CH2Gobo

Värde# Funktion
0 STOPP
1-99 CW
100-155 STOPP
156-255 CCW

CH 3 Gobo-rotation

Värde# Funktion
0 STOPP
1-99 CW
100-155 STOPP
156-255 CCW

I lagena DMX och SLAVE går lampan automatiskt till viloläge om det intekommen nçön DMX-signal in.

SERVICE:

Det finns inga delar inuti som användaren kan utföra service på forutom lampan. Låt all service utföras av kvalificerad tekniker.

Lampbyte:

1. Koppla bort armaturen fran elnatet och lát den svalna 15 minuter.
2. Lossa skruvarna for atkomst och ta av locket.
3. Ta bort den gamla lampan fran hällaren.
4. Satt i den nya lampan: ELC 24V/250W GX5.3 halogen.

Tryck forsiktigt in lampbasens stift helt in i hällaren.

Foratt lampan skahabästa livslängd,rorinte vid lampan med händerna.

Byte av huvudsakring:

1. Ta ur strömkabeln ur uttaget.
2. Oppna särkringshällaren och byt ut särkringen mot en ny av sama typ. Särkringens klassificering star på klassificeringsetiketten.

FELSÖKNING:

Problem Trolig orsak Lösning
En eller flera armaturer är helt döda.	Ingen ström till armaturen.	Se till att alla kablar är inkopplade och strömmen är pâslagen.
	Huvudsäkringen har gätt. Byt säkring.
Armaturen fungerar men ger inget ljus.	TrasigEller utbränd lampa. Sätt ny lampa.
Armaturen Återställskorrekt men svararfelaktigtEller inte alls tillkontrollheden.	Kontrollheden inte ansluten.Asnlut kontrollheden.
	XLR pin-out fränkontrollheden stämmer inteöverens med pin-out på förstaarmaturen i kedjan (polaritetenär omvänd).	Installera en fasvändande kabelmellan kontrollheden förstaarmaturen i kedjan.
Armaturen Återställskorrekt men svararfelaktigtEller inte alls tillkontrollheden.	Dåligt ansluten datalänk.	Kontrollera anslutningar och kablar.Korrigera dàliga anslutningar.RepareraEller byt ut skadadekablar.
	Datalänken avslutas inte med120 Ohm avslutningsplugg.	Sätt i avslutningsplugg i output paDen sista armaturen i kedjan.
	Felaktig armaturadressering. Kontrolera DMX-adresserna.
	En av armaturerna sänder som master.	Kontrollera inställingarna på allaarmaturer.
	En av armaturerna Är felaktig.	Förbikoppla en av armaturernaät gängen (koppla ur böda DMX-ansluttingarna och koppla in demdirekt samtidigt) tills utrustningenfungerar normalt. Defekt armaturmåste repareras ellereforall tekniker.
En siffra visas i displayenoch armaturen kan inte góra fristående ljusshow.	Armaturen är i DMX-läge ochvisar sin DMX-adress.	Ändra armaturen i kontrollpanelenfrán DMX till fristående auto- ellerljudutlösing.
En av effekterna Återställisinte korrekt.	Denna effekt kan kräva mekanisk justering.	Kontakta en kvalificerad teknikerfor service.
Lampan systonar dà ochdàEller brännss ut forsnabbt.	Armaturen är for varm.	Låt armaturen svalna. Kontrolleraà det finns ventilation runtarmaturen. Se over och rengör vidbehov fläkt och galler.
Armaturen svarar intekorrekt på musikens rytm iljudutlösnings-läge.	Ljudkänslighen är felaktigtinställd.	Justera ljudkänslighen påkontrollpanelen tills armaturensvarar korrekt.

SPECIFICATIONER:

• Flera färger, multi-color
  14 roterande gobo-mönster

• DMX-512/3 kanaler
  Fristaende autolage
  Ljudaktiverad

• Master/slave-funktion

• Menydisplay
  Flaktkyld
• Justerbart monteringsfeste
• Lampa: ELC 24V/250W GX5,3 (medfoljer)
• Strömförsörjning: 230 V AC, 50/60 Hz
  Matt (BxHxD): 365x195x365 mm
  Vikt: 4.3 kg

For att minska risken for elektriska stotar borenna produit ENDAST oppnas av behorig tekniker narn service behovs. Dra ut strömkabeln fran

eluttaget och koppla ur all annan utrustning om nagot problem skulle uppsta.

Underhäll:

Rengör endast med torr trasa. Använd inga rengöringsmedel som innehäller losningsmedel eller slipmedel.

Garanti:

Ingen garanti gäller vidändringar eller modifieringar avprodukten aller for skador som har uppstäatt på grund av felaktig användning avenna produit.

Allmänt:

Utseende och specifikationer kan komma att andras utan foregånde meddelande.

Alla logotyper och produktnamn ar varumärken aller registrarade varumärken som tillhör sina ägare och ar参加会议 som sādana.

Obs!

Produkten ar märkt medenna symbol som betyder att anvanda elektriska oder elektroniskaprodukter inte far slängas bland vanliga hushällssopor. Det finns särskilda atervinningsystem for dessaprodukter.

CESKY

UVOD:

Beskrivning: Belysningsarmatur Dancer 250W
