DLDANCER250 - Effectenmachine KONIG - Gratis gebruiksaanwijzing en handleiding

Producttype	Lichteffectmachine
Merk	Konig
Model	DLDANCER250
Lamp	ELC 24V/250W GX5.3 halogeen (inbegrepen)
Aantal patronen	14 draaiende patronen
Kleuren	Meerkleurig
DMX-besturing	DMX-512, 3 kanalen
Bedrijfsmodi	Zelfstandig, geluid, DMX, master/slave
Rotatiesnelheid	Instelbaar van 0 tot 99 (patronen en gobo's)
Geluidsgevoeligheid	Instelbaar van 0 tot 99
Display	LCD-menu met instellingen omgekeerd/standaard en uitschakeling
Koeling	Ventilator
Montagebeugel	Instelbaar, met hefklem en veiligheidskabel
Voeding	230 V AC, 50/60 Hz
Afmetingen (BxHxD)	365 x 195 x 365 mm
Gewicht	4,3 kg
Veiligheidsafstand (brandbare materialen)	Minimaal 50 cm
Veiligheidsafstand (verlicht oppervlak)	Minimaal 1 meter
Maximale omgevingstemperatuur	40 °C
Zekering	Vervangen door identiek type (waarden op typeplaatje)
Onderhoud	Reiniging met droge doek; vervanging lamp en zekering door gebruiker
Garantie	Ongeldig bij wijziging of onjuist gebruik

Veelgestelde vragen - DLDANCER250 KONIG

Welk type lamp gebruiken voor de Konig DLDANCER250?

De lamp is een ELC 24V/250W GX5.3 halogeen (inbegrepen). Gebruik uitsluitend dit type.

Hoe vervang ik de lamp?

Koppel het apparaat los, laat 15 minuten afkoelen, schroef deksel los, verwijder oude lamp, plaats nieuwe lamp zonder het glas met vingers aan te raken.

Hoe stel ik het DMX-adres in?

Druk op Menu, gebruik de toetsen Omhoog/Omlaag om het adres in te stellen (A001 tot A512), druk vervolgens op ENTER om te bevestigen.

Welke bedrijfsmodi zijn beschikbaar?

De modi zijn: Auto (automatisch), Sond (geluidsactivering), DMH (DMX).

Hoe stel ik de geluidsgevoeligheid in?

Ga naar het menu StuP, selecteer SenS, stel in van 0 (uitgeschakeld) tot 99 (maximum) met de toetsen Omhoog/Omlaag, dan ENTER.

Wat te doen als de lamp niet brandt?

Controleer de voeding, de zekering (vervang indien defect) en de staat van de lamp (vervang indien kapot of versleten).

Hoe reinig ik het apparaat?

Gebruik uitsluitend een droge doek. Gebruik geen oplosmiddelen of schurende middelen.

Welke veiligheidsafstanden in acht nemen?

Houd minimaal 50 cm afstand van brandbare materialen en 1 meter van verlichte oppervlakken. Laat 10 cm vrij rondom ventilatieopeningen.

Kan ik een dimmer gebruiken?

Nee, dimmers kunnen de elektronica beschadigen. De DANCER250 kan alleen op afstand worden in- en uitgeschakeld via een externe schakelaar.

Wat te doen als de patronen niet correct draaien?

Controleer de snelheidsinstelling in het menu StuP (Mot1, Mot2 van 0 tot 99). Als het probleem aanhoudt, neem contact op met een gekwalificeerde monteur.

GEBRUIKSAANWIJZING DLDANCER250 KONIG

GEBRUIKSAANWIJZING (p. 18)

Verlichtingsarmatuur Dancer 250W

Dit geavanceerd DMX regelbare, meerkleurig lichteffect heeft 14 verschillende, draaiende gobo patronen. De 250W halogenelamp staat garant voor een ruimtevullende effect. Dit lichteffect is ideaal voor permanente installmentie of draagbaar gebruik.

BELANGRIJKE INFORMATIE VOOR GEBRUIK:

De DANCER250 is nicht voor huishoudelijk gebruik. Het is geen spellegood: het vormt een risico op ernstig letsel vanwege elektrische schokken, extreme但它 en hove lichtintensiteit. Lees voor uw eigeneiligkeit deze handleiding goed door voordat u het armatuur gebruikt en neem alle waarschuingen eneiligeidsvoorschriften in dieze documentationatie en gemarkeerd op het armatuur in acht. Mocht u eventueel nog vragen hebben over veilige bediening van dit armatuur, neem dan a.u.b. contact op met uw König distributeur of dealer.

Veiligheidsvoorschriften:

• Dit armatuur要去 geaard zijn (massa) om uzelf te beschemen gegen gevaarlijke, elektrische schokken. Het AC stopcontact要去 voorzien zijn van een zekering of circuitbreker en massabeveiliging.
• De bedrijfsspanning van het armatuur staat gespecifieerd op het nominale spanningslabel. Controller of de bedrijfsspanning inderdaad nauw overeenkomt met de AC voedingssspanning

voordat u het armatuur aansluit. Mocht de spanningsspecificatie op het labeleer dan vijf procent versuschillen van de AC netspanning, sluit het armatuur dan Niet aan.

• Controller voor gebruik of alle gebruekte voedingskabels onbeschadigd zich en geschikt zich voor de stroomvereisten van alle aan te sluiten apparatuur.
• Er bevinden zich binnenin geen onderdelen die u zich Aunt repareren, met uitzondering van de lamp en zekering. Laat alle reparations over een gekwalificeerd onderhoudspersoneel.
• Vervang de lamp wanner deze defect of versleten raakt. Laat het armatuur 15 minutes afkoelen voordat u een neue lamp installeert en zorg ervoor dat het armatuur is ontkoppeld van de AC netspanning.
• Houdt alle brandbare materialen (bjv. stoffen, hout, papier) minstens 50cm (20 inch) uit de buurt van het armatuur. Houdt ook ontvlambare materialen ver van het armatuur verwijderd.
  Zorg voor een vrij ruimte van minimaal 10cm (4 inch) rondom de ventilator en ventilatieopeningen.
• In het geval dat u het armatuur boven het grondniveau installeert, dient u te controlleren of de installmente minstens tienmaal het gewicht kan ondersteunen van alle te installereren apparaten en het armatuur met een goedgekeurde veiligheidskabel vast te zetten. Blokkeer toegang onder de werkzone wanner u het armatuur installeert of verwijdert.
• Vergrendel de montagebeugel stevig wanner u het armatuur draagt en raak nooit de lens of spiegels aan.
  Stel het armatuur nicht bloot aan regen of vocht.
• Verlicht geen oppervlaktes binnen 1 meter (39 inch) vanaf het armatuur.
• Gebruik het armatuur Niet wanner de omgevingstemperatuur hoger dan 40^ (104^) is.
• Plaats geen filters of andere voorwerpen over de lens of spiegelts.

Belangrijk! Elektrische dimmers können de elektronische onderdelen beschadigen.

Ook al kan de DANCER250 Niet gedimd worden, het kan wel op afstand in -en uitgeschakeld worden m.b.v. schakelaarsets of de volledig-aan en volledig-uit standen op dimmerpakketten.

INSTALLATIE:

De Beste manier om de DANCER250 op te hangen is met gebruik van een montageklem. Zet de klem stevig vast op de montagebeugel. Controller of de installmente minstens tienmaal het gewicht kan ondersteunen van alle te installereren apparaten en zet het armatuur met een goedgekeurde veiligheidskabel goed vast. Stel het af op de gewenste hoek door de montagebeugel te verstellen en draai de scharniervergrendelingen stevig aan.

Installer het armatuur minstens 50cm (20 inch)uit de buurt van brandbare materialen. Houd ook ontvlambare materialen ver van het armatuur verwijderd. Zorg ervoor dat het armatuur geen oppervaktes belicht binnen 1 meter (39 inch).

Behoud voor een maximale levensduur van de lamp een vrij ruimte van minimaal 10cm (4 inch) rondom de ventilator en ventilatieoppeningen. Controller of de omgevingstemperatuur Niet hoger za worden dan 40^ (104^) enplaats het armatuur nooit op of in de buurt van een luidspreker.

BEDIENING:

Lees a.u.b. eerst "BELANGRIJKE INFORMATIE VOOR GEBRUIK" en verifieer of aan alle veiligheidsvoorschriften worden voldaan voor ingebruikname.

Controller of de juiste lamp is geinstalleerd, lees "SERVICE" voor informatie over verrangingsplaatsing van de lamp.

Ook al kan de DANCER250 Niet gedimd worden, het kan wel op afstand in -en uitgeschakeld worden m.b.v. schakelaarsets of de volledig-aan en volledig-uit standen op dimmerpakketten. Ontkoppel het armatuur van de AC voeding wonneer Niet in gebruik.

De DANCER250 heeft een geavanceerd bedieningspaneel. Lees de onderstaande instructies a.u.b. zorgvuldig door voor instelling van de gewenste functie.

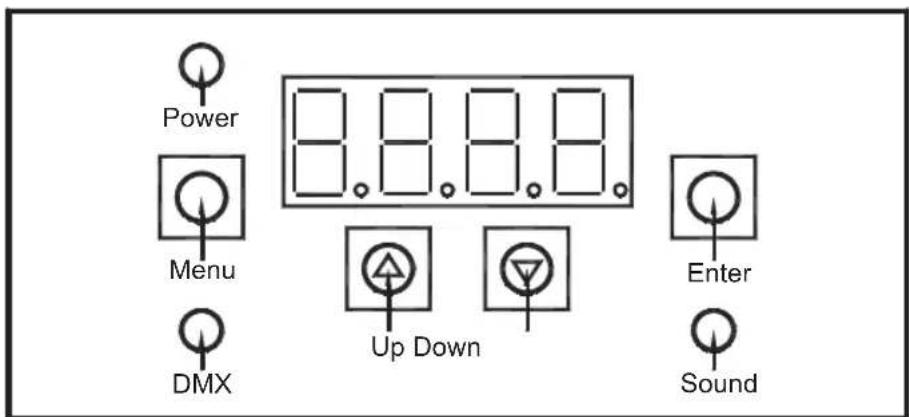

Bedieningspaneel

DMX adresinstalling:

1. Druk op de Menu toets om het instellingsmenu Axxx voor de adresseccode te openen.
2. Gebruik de OMHOOG of OMLAAG toets om de DMX adresserocode in te stellen.
3. Druk op de ENTER toets om de onlangs ingestelde DMX adressercode op te slaan. Instelbereik van de adressercode: A001-A512

Motorsnelheid en Geluidsgevoeligheid instelleningen:

1. Druk op Menu om het menu StuP te openen.
2. Druk op ENTER om de instelling op te slaan.
3. De LCD toont Mot1, druk op ENTER om te openen.
4. Gebruik OMHOOG of OMLAAG om de motorsnelheid te selecteren, het bereik is 0-99.
5. Druk op ENTER om de instelling op te slaan. Druk op Menu om te verlaten.
6. Gebruik in de Mot1 interface OMHOOG of OMLAAG om Mot2 en SEnS te selecteren,dezelfde instelling als SenS is geluidsgevoeligheid; 0 is gesloten, 99 max geluidsgevoeligheid.

StuP →	Mot1	0-99 Gobo motorselheid
→	Mot2	0-99 Gobo rotatie motorselheid
→	SenS	0-99 Geluidsgevoeligheid

Testprogramma:

Druk op de Menu toets om het testprogramma te openen, selecteer het menu TEST en druk op de ENTER toets om de instelling op te slaan, de LCD display za knipperen.

Druk nogmaals op de Menu toets om deze functie te verlaten.

Modusinstalling:

Druk op de Menu toets om het menu ModE te openen en druk op de ENTERtoets om de instelling op te slaan.

Gebruik de OMHOOG of OMLAAG toets om de modus Auto of Sondof dMH te selecteren.

Druk op de ENTER toets om de instelling op te slaan.

Druk op de Menu toets om het menu te upgraden.

Sond Geluidsactiveringmodus (zonder geluidsactivering blijft het in black-out modus) dMH DMX modus

Instelling voor de weergavefunctie:

Druk op de Menu toets om het menu diSP te openen en druk op de ENTER toets om de instelling op te slaan.

Gebruik de OMHOOG of OMLAAG toets om de modus rdis CLdi te selecteren.

Druk op de ENTER toets om de instelling op te slaan.

Gebruik de OMHOOG of OMLAAG toets om de modus te selecteren.

Druk op de ENTER toets om de instelling op te slaan.

Druk op de Menu toets om het menu te upgraden.

diSP rdiS rEV Omgekerde weergave Stnd Standaard weergave Cldi on 6 seconden om het venster te wissen OFF Het wisvenster sluiten

Menulijst:

StuP Mot1 0-99 GOBO motorsnelheid Mot2 0-99 GOBO rotatie motorsnelheid SenS 0-99 Instelling voor geluidsgevoeligheid

TEST Testprogramma

ModE Auto Automatische modus

Sond Geluidsactiveringmodus

DMH DMX modus

rEST Reset functie

DMX control:

CH 1 Modus

Waarde# Functie
0 Black-out
1-127 DMX modus
128-191	Automatische modus
192-255	Geluidsactiveringmodus

CH2Gobo

Waarde# Functie
0 STOP
1-99	CW
100-155	STOP
156-255	CCW

CH 3 Gobo Rotatie

Waarde# Functie
0 STOP
1-99	CW
100-155	STOP
156-255	CCW

In DMX modus en SLAVE modus, zal de lamp automatisch op de black-out modus schakelen wanneer er geen DMX signaalinvoer is.

SERVICE:

Er bevinden zich binnenin geen onderdelen die u zich Aunt repareren, met uitzondering van de lamp en zekering. Laat alle reparations over aan gekwalificeerd onderhoudspersoneel.

Lamp verrangen:

1. Haal de stekker uit het stopcontact en LAST het armatuur 15 minuten afkoelen.
2. Draai de toegangsschroeven los en til de cover op.
3. Verwijder de basis van de oude lamp uit de houder.
4. Installer de nouvelle lamp: ELC 24V/250W GX5.3 halogeen.

Druk de pinnen van de lampbasis volledig, maar voorzichtig, in de houder.

Raak de lamp nooit met blote handen aan om de levensduur van de lamp optimaal te honden.

Hoofdzekering verrangen:

1. Haal de voedingskabeluit de uitgang.
2. Open de zekeringhouser en verrang de zekering door eentje van hetzelfde type. De nominale zekeringwaarde staat aangegeven op het specificatielabel.

PROBLEEMOPLOSSING:

Probleem Mogelijk Oorzaak Oplossing
Eén of meerde armaturenijken volledig dood.	Armatuur worden nicht van stroom voorzien.
	Hoofdzekering is doorgebrand. Vervang de zekering.
Armatuur werkct correct, maar geenlichtuitvoer.	Gebroken of versleten lamp. Installee een neue lamp.
Armaturen stellen correct terug, maar reageren allemaal onregelmatig of—helemaal Niet op de regelaar.	Regelaar is Niet aangesloten. Sluit de regelaar aan.
	XLR pin-uit van de regelaar komt Niet overeen met de pin-uit van de eerste armatuur op de link (omgekeerde polariteit).
Armaturen stellen correct terug, maar sommige reageren onregelmatig of—helemaal Niet op de regelaar.	Slechte data-link verbinding.
	Data-link Niet afgesloten met 120 Ohm afsluitstekker.
	Incorrecte adressering van armatuur.
	Eén van de armaturen zendt UIT als een master.
	Eén van de armaturen is defect.
Een nummer verschijnt op de display en de armatuur start geen alleenstaandelichtshow.	Armatuur is ingesteld op DMX modus en geeft de DMX adressering wee.
Een effect stelt nicht correct terug.	Het effect要去 eventuele mechanismisch worden afgesteld.
Lamp schakelt af en toeuit of brandt te snug door.	Armatuur is te heet.
Armatuur reageert nicht correct op hetmuziekritme ingeluidsactiveringmodus.	Het gevoeligheidsniveau voor de muziek is incorrect afgesteld.

SPECIFICATIONS:

• Meerkleurig
  14 Draaiende gobo patronen
  DMX-512/3 kanalen
• Alleenstaande auto modus
• Geluidsactivering
• Master/slave functie
• Menuweergave
• Ventilatorkoeling
• Afstelbare montagebeugel
• Lamp: ELC 24V/250W GX5.3 (inbegrepen)
  Voeding: 230 V AC, 50/60 Hz
• Afmetingen (BxHxD): 365x195x365mm
  Gewicht: 4,3kg

Veiligheidsvoorzorgsmaatregelen:

Om het risico op elektrische schokken te voorkomen mag dit product ALLEEN worden geopend door een erkende technicus wanner er

onderhoud nodig is. Koppel het product los van de elektrische voeding en van andere apparatuur als zich problemen voordoen.

Onderhoud:

Uitsluitend reinigen met een droge doeck. Gebruik geen reinigingsmiddelen of schuurmiddelen.

Garantie:

Voor wijzigingen en veranderingen aan het product of schade veroorzaakt door een verkeerd gebruik van dit product, kan geen aansprakelijkheid worden geaccepteerd. Tevens vervalt daardoor de garantie.

Algemeen:

Wijziging van ontwerp en specificaties zonder Voorafgaande mededeling onder voorbehoud.

Alle logo's, merken en productnamen zijn handelsmerken of geregisteerde handelsmerken van de respectievelijke eigenaren en worden hierbij als zodanig erkend.

Let op:

Dit product is voorzien van dit symbool. Dit symbool geeft aan dat afgedankte elektrische en elektronische producten Niet met het gewone huisafval verwijderd mogen worden. Voor dit soort producten zijn er speciale inzamelingspunten.

ITALIANO

INTRODUZIONE:

rEST Functie de resetare

Comanda DMX:

Mod CH1

Valoare# Functie
0 Obturare
1-127	Mod DMX
128-191	Mod automat
192-255	Mod semnal sonor

Gobo CH 2

Valoare# Functjie
0 STOP
1-99 CW
100-155 STOP
156-255 CCW

Rotatie gobo CH 3

Valoare# Functie
0 STOP
1-99 CW
100-155 STOP
156-255 CCW

Omschrijving: Verlichtingsarmatuur Dancer 250W
