Tipo di prodotto	Macchina ad effetti luminosi
Marca	Konig
Modello	DLDANCER250
Lampada	alogena ELC 24V/250W GX5.3 (inclusa)
Numero di motivi	14 motivi rotanti
Colori	Multicolore
Controllo DMX	DMX-512, 3 canali
Modalità operative	Autonoma, sonora, DMX, master/slave
Velocità di rotazione	Regolabile da 0 a 99 (motivi e gobo)
Sensibilità sonora	Regolabile da 0 a 99
Display	Menu LCD con impostazioni invertite/standard e spegnimento
Raffreddamento	Ventilatore
Supporto di montaggio	Regolabile, con morsetto di sollevamento e cavo di sicurezza
Alimentazione	230 V CA, 50/60 Hz
Dimensioni (LxAxP)	365 x 195 x 365 mm
Peso	4,3 kg
Distanza di sicurezza (materiali combustibili)	Almeno 50 cm
Distanza di sicurezza (superficie illuminata)	Almeno 1 metro
Temperatura ambiente massima	40 °C
Fusibile	Sostituzione con tipo identico (valori sulla targhetta)
Manutenzione	Pulizia con panno asciutto; sostituzione lampada e fusibile da parte dell'utente
Garanzia	Nulla in caso di modifica o uso scorretto

Domande frequenti - DLDANCER250 KONIG

Che tipo di lampada utilizzare per il Konig DLDANCER250?

La lampada è una alogena ELC 24V/250W GX5.3 (inclusa). Utilizzare esclusivamente questo tipo.

Come sostituire la lampada?

Scollegare l'apparecchio, lasciare raffreddare per 15 minuti, svitare il coperchio, rimuovere la vecchia lampada, inserire quella nuova senza toccare il vetro con le dita.

Come impostare l'indirizzo DMX?

Premere Menu, utilizzare i tasti Su/Giù per impostare l'indirizzo (da A001 a A512), quindi premere ENTER per confermare.

Quali sono le modalità operative disponibili?

Le modalità sono: Auto (automatica), Sond (attivazione sonora), DMH (DMX).

Come regolare la sensibilità sonora?

Andare nel menu StuP, selezionare SenS, regolare da 0 (disattivato) a 99 (massimo) con i tasti Su/Giù, poi ENTER.

Cosa fare se la lampada non si accende?

Verificare l'alimentazione, il fusibile (sostituire se bruciato) e le condizioni della lampada (sostituire se rotta o usurata).

Come pulire l'apparecchio?

Utilizzare solo un panno asciutto. Non utilizzare solventi o prodotti abrasivi.

Quali distanze di sicurezza rispettare?

Mantenere almeno 50 cm da materiali combustibili e 1 metro dalle superfici illuminate. Lasciare 10 cm intorno alle ventilazioni.

Posso utilizzare un dimmer?

No, i dimmer possono danneggiare l'elettronica. Il DANCER250 può solo essere acceso/spento a distanza tramite un interruttore esterno.

Cosa fare se i motivi non ruotano correttamente?

Verificare l'impostazione della velocità nel menu StuP (Mot1, Mot2 da 0 a 99). Se il problema persiste, contattare un tecnico qualificato.

MANUALE UTENTE DLDANCER250 KONIG

Questo effetto di luce multicolore controllabile avanzato DMX ha 14 diversi schemi gobos rotanti. La lampada alogena da 250W assicura un effetto che riempie la stanza. Questo effetto luce è ideale per estallazioni permanenti o per uso mobile.

IMPORTANT INFORMAZIONI PRIMA DELL'USO:

I prodotti DANCER250 non sono per uso domestico. Non sono giocattoli: presentano rischi di gravi lestioni dovute a shock elettrico, elevato calore e luce intensa. Per un uso sicuro, leggere quello manuale prima di usare l'apparecchiatura ed osservare tutte le avventenze e precauzioni stampate qui e sull'apparecchiatura. Se ci sono dati su come usare in maniera sicura l'apparecchiatura, si prega di contattare il proprio distributore o rivenditore Konig.

Precauzioni:

• Per la protezione contro lo shock elettrico, l'apparecchiatura deve ave la messa a terra. L'alimentazione AC deve ave un fusabile o un interruptore del circuito o una protezione con messa a terra.
• La tensione d'uso dell'apparecchiatura è stampata nell'etichetta di classificazione. Verificare che la tensione d'uso corrisponda alla tensione di alimentazione AC prima di collegare l'apparecchiatura. Non collegare l'apparecchiatura se la tensione nell'etichetta differisce dalla tensione di rete AC per più del cinque percento.
• Verificare che tutti i cavi elettrici siano in ottime condizioni e classificati secondo i requisiti attuali di tutti i dispositivi collegati, prima dell'uso.
• Non ci sono parti riparabili all'interno del prodotto tranne la lampada e il fusibile. Rivolgersi per qualsiasi riparazione ad un technician补水ificato.
• Sostituire la lampada se diventa difettosa o si consuma. Lasciar raffreddare l'apparecchio per 15 minuti prima di istallare una nuova lampadina e assicurasi che l'apparecchio sia scollegato alla tensione di rete AC.
• Tenere tutti i materiali combustibili (per esempio tessuto, legno, carta) ad almeno 50cm (20 pollici) di distance dall'apparecchiatura. Tenere i materiali inflammabili ben lontano dall'apparecchiatura.
• Lasciare uno spazio di almeno 10cm (4 pollici) intorno al ventilatore e alle prese d'aria.
• Quando si appende l'apparecchiatura sopra il livello del suolo, verificare che la struttura può essere sopportare almeno 10 volte il peso dei dispositivi estallati e fissare l'apparecchiatura con un cavo di sicurezza APPROVATO. Impedire l'accesso sotto l'area di lavoro quando s'istalla o rimuove l'apparecchiatura.
• Quando si trasporta l'apparecchiatura, bloccare bere il supporto di montaggio e non toccare le lenti o gli specchi.
• Non esporre l'apparecchiatura a pioggia o umidità.
• Non illuminare le superfici entro 1 metro (39 polici) dall'apparecchiatura.
  Non usare l'apparecchiatura se la temperature ambientale supra i 40^ (104^)
• Non mettere mai filtri o altri oggetti sopra le lenti o gli specchi.

Important! Oscuatori elettrici potrebbero danneggiare i componenti elettronici.

Sebbene DANCER250 non cui oessere oscurato, si cui accendere e spegnere da lontano usingle unita con gli interrupttori o accendere e spegnere i livelli massimi sulle unita di oscuramento.

ISTALLAZIONE:

Il modo migliorie per appendere l'apparecchiatura DANCER250è usare un morsetto collegato ad una corda. Serrare bene il morsetto al supporto di montaggio. Verificare che la struttura possa sostenere almeno 10 volte il peso dei dispositivi estallati e fissare l'apparecchiatura con un cavo di sicurezza approvato. Cambiare l'angolatura desiderata regolando il supporto di montaggio e stringere i blocchi a girella.

Istallare l'apparecchio ad almeno 50 cm (20 pollici) di distance da materiali combustibili. Tenere i materiali inflammabili ben lontano dall'apparecchiatura. Assicurarsi che l'apparecchiatura non illumina le superfici entro 1 metro (39 pollici).

Per assicurare la massima durata della lampada, fornire uno spazio minimo di 10cm (4 pollici) intorno alla ventola e alle prese d'aria. Assicurarsi che la temperature ambientale non superi 40^ (104^) e nonMETTE l'apparecchiatura sopra o vicino ad un altoparlante.

USO:

Leggere prima "IMPORTANTI INFORMAZIONI PRIMA DELL'USO" e verificare che tutte le precauzioni vengano prese prima dell'uso.

Assicurarsi che la lampada corretta venga montata, leggere "MANUTENZIONE" per sapere come sostituire la lampada.

Sebbene DANCER250 non possa essere oscurato, si può accendere e spegnere da lontano usingo le unità con gli interruttori o accendere e spegnere i livelli massimi sulle unità di oscuramento. Scollegare l'apparecchiatura dall'alimentazione AC quando non è in uso.

DANCER250 ha un pannello di controllo avanzato. Per impostare la funzione desiderata si prega di leggere attendamente le seguenti istruzioni.

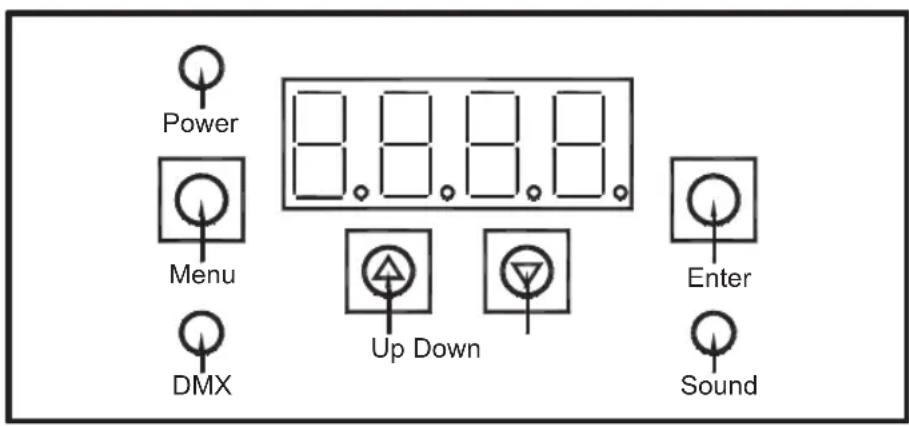

Pannello di Controllo

Impostazione indirizzo DMX:

1. Premere il bottone Menu per acceder e al menu d'impostazione del codice indirizzo Axxxx
2. Premere il bottone SU o GIU per il postare il codice indirizzo DMX.
3. Premere il bottone INVIO per salvare il codice indirizzo DMX aggiornato.

Gamma d'impostazione del codice indirizzo A001-A512

Impostazione Velocità motore e Sensibilità Suono:

1. Premere Menu per accedere al menu StuP
2. Premere INVIOper salvare l'impostazione.
3. LCD在哪 MoT1, premere INVIO accedere.
4. Premere SU o GIU per selezionare la velocità del motore, la gamma è 0-99.
5. Premere INVIOper salvare l'impostazione. Premere Menu per uscire.
6. Nell'interfaccia Mot1, premere SU o GIU per selezionare Mot2 e SEnS, la stessa impostazione di SenS è la sensibilità sonora; 0 è chiusa, 99 massima sensibilità sonora.

StuP →

Mot1 0-99 Velocità motore gobo

→

Mot2 0-99 Velocità motore di rotazione gobo

→

SenS 0-99 Sensibilità sonora

Programma di test:

Premere il bottone Menu per accedere al programma di test, selezionare il menu TEST e premere il bottone INVIO per salvare l'impostazione, il display LCD lampeggia.

Premere il bottone Menu per uscire da esta schermata.

Impostazione modo:

Premere il bottone Menu per accedere al menu ModE e premere il bottone INVIO per salvare l'impostazione.

Premere il bottone SU o GIUper selezionare il modo Auto o Sond o dMH.

Premere il bottone INVIO per salvare l'impostazione.

Premere il bottone Menu per aggiornare il menu.

Auto Modo automatico

Sond Modo attività suono (senza lo stimolo sonoro ci sare black-out)

dMH Modo DMX

Impostazione funzione visualizzazione:

Premere il bottone Menu per accedere al menu di SP, premere il bottone INVIO per salvare l'impostazione

Premere il bottone SU o GIUper selezionare il modo rdiS CLdi.

Premere INVIO per salvare l'impostazione.

Premere SU o GIU per selezionare il modo.

Premere INVIO per salvare l'impostazione.

Premere il bottone Menu per aggiornare il menu.

disp

rdis

rEV Visualizzazione inversa

→

Stnd Visualizzazione standard

Cldi

on 6 secondi alla finestra chiirificatrice

→

OFF Chudere la finestra chiarificatrice

LiStaMnU:

A001---(001-512) Impostazione indirizzo DMX

StuP

Mot1

0-99

Velocità motore GOBO

→

Mot2

0-99 Velocità motore rotazione GOBO

→

SenS 0-99

Impostazione sensibilità sonora

TEST Programma di test

ModE

Auto Modo automatico

Sond Modo attività suono

→

DMH Modo DMX

rEST Funzione Reset

Controllo DMX:

CH1Modo

Valore # Funzione
0 Black out
1-127 Modo DMX
128-191 Modo automatico
192-255 Modo attività suono

CH2Gobo

Valore # Funzione
0 STOP
1-99 CW
100-155 STOP
156-255 CCW

CH 3 Gobo Rotation

Valore # Funzione
0 STOP
1-99 CW
100-155 STOP
156-255 CCW

Nel modo DMX e nel modo SLAVE, la lampada verrà spenta automaticamente se non c'è un ingresso di segnale DMX.

MANUTENZIONE:

Non ci sono parti riparabili all'interno del prodotto tranne la lampada e il fusabile. Rivolgersi per qualsiasi riparazione ad un technician qualificato.

Sostituzione della lampada:

1. Scollegare l'apparecchiatura dall'alimentazione AC e lasciarla raffreddare per 15 minuti.
2. Allentare le viti di accesso e sollevare il coperchio.
3. Togliere la base della vecchia lampada alla presa.
4. Istallare la nuova lampada: alogena ELC 24V/250W GX5,3. Premere i connettori alla base della lampada complemente, ma delicatamente, nella presa. Per assicurare la massima durata della lampada, evitare di toccare la lampada con le mani nude.

Sostituzione del fusabile principale:

1. Staccare la spina del cavo di rete alla presa.
2. Aprire il porta-fusibili e sostuire il fusibile con uno dello stesso tipo. La classificazione del fusibile è riportata sull'etichetta di classificazione.

RISOLUZIONE DEI PROBLEMI:

Problema Probabile causa	Soluzione
Uno o più apparecchiature sono Completely morte.	Non c'è alimentazione.	Assicurarsi che i cavi siano collegati e l'alimentazione accesa.
	Fusibile principale bruciato. Sostituire il fusibile.
L'apparecchiatura funziona correttamente ma non émette luce.	Lampada rota o fulminata. Istallare una nuova lampada.
Le apparecchiature si resettanto correttamente ma rispondono tutte in modo irregularo o non rispondo affatto al regolatore.	Regolatore non collegato. Collegare il regolatore.
	Il pin d'uscita XLR del regolatore non corrisponde col pin d'uscita della prima apparecchiatura collegata (polarità invertita).	Istallare un cavo invertitore di fase tra il regolatore e la prima apparecchiatura collegata.
Le apparecchiature si resettanto correttamente ma alcune rispondono in modo irregularo o non rispondo affatto al regolatore.	Cattiva connessione del collegamento dati.	Controllare collegamenti e cavi. Correggere collegamenti deboli. Riparare o sostituire cavi danneggiati.
	Il collegamento dati non termina con una spina di terminazione da 120Ohm.	Inserire una spina di terminazione nell'uscita dell'ultima apparecchiatura collegata.
	Indirizzamento scorretto dell'apparecchiatura.	Controllare gli indirizzi DMX.
	Una delle apparecchiatura sta trasmettendo come master.	Controllare tutte le impostazioni delle apparecchiatura.
	Una delle apparecchiatura è difettosa.	Bypassare un'apparecchiatura allaolta (scollegare entrambi i connettori DMX e collegarli insieme direttamente) finché se ottiene di nuovo una funzionalità normale. L'apparecchiatura difettosa devesse riparata da un technician.
Un numero appare sul display e l'apparecchiatura non avvia uno show di luce independente.	L'apparecchiatura è impostata sul modo DMX e staʒando il suo indirizzo DMX.	Usare il pannello di controllo per cancellare l'impostazione dell'apparecchiatura da DMX a stimolazione automatica indipendente o stimolazione musica.
Un effetto non si resetta correttamente.	L'effetto potrebbe averebisogno di una regolazione meccanica.	Contattare un technician qualificato per la riparazione.
La lampada si spegnina in maniera intermittente o si brucia troppo velocamente	L'apparecchiatura è troppocalda.	Far raffreddare l'apparecchiatura. Controllare che ci sia un flusso d'aria libera intorno all'apparecchiatura. Controllare e se necessario pulire ventola e griglie.
L'apparecchiatura non risponde correttamente alle battute musicali nel modo stimolazione musica.	La sensibilità del livello musicale è regolata in maniera scorretta.	Regolare la sensibilità del suono finché l'apparecchiatura non risponde in maniera soddisfacente.

SPECIFICHE:

Multi-colore
14 Schemi gobos rotanti
DMX-512/3 canali
- Modo automatico independente
- Attivato dal suono
- Funzione master/slave
- Visualizzazione menu
- Raffreddato con ventola
- Supporto di montaggio regolabile
Lampada: ELC 24V/250W GX5,3 (inclusa)
- Alimentazione: 230 V AC, 50/60 Hz
Dimensioni (LxAxP): 365x195x365mm
- Peso: 4,3kg

Precauzioni di sicurezza:

Per ridurre il rischio di shock elettrico, quello prodotto dovrebbe essere aperto SOLO da un technique autorizzato quando è necessario ripararlo.

Scollegare il prodotto dall'alimentazione e da altri apparetti se dovesse esserci un problema.

Manutenzione:

Pulire solo con un panno asciutto. Non utilizzare solventi detergenti o abrasivi.

Garanzia:

Non sare accettata alcuna garanzia o responsabilità in relazione a cambiamenti e modifiche del prodotto o a danni determinati dall'uso non corretto del prodotto stesso.

Generalità:

Il design e le caratteristiche tecniche sono soggetti a modifica alla necessità di preavviso. Tutti i marchi a logo e i nomi di prodotto sono marchi commerciali o registrati dei rispetti titolari e sono riconosciuti come tali in quello documento.

Attenzione:

Il prodotto è contrassegnato con questo simbolo, con il quale si indica che i prodotti elettrici ed elettronici non devono essere gettati insieme ai rifiuti domestici. Per questi prodotti esiste unsystema di raccolta differenziata.
