MANUALE UTENTE DLQUAKE250 KONIG

Questo effetto di luce multi colore controllabile avanzato DMX ha 12 schemi gobos rotanti e una caratteristica speciale chiamata gobo vibrante. La lampada alogena da 250W assicura un effetto che riempie la stanza. Questo effetto di luce è ideale per installazioni permanenti o usi mobili.

IMPORTANTI INFORMAZIONI PRIMA DELL'USO:

I prodotti QUAKE250 non sono per uso domestico. Non sono giocattoli: presentano rischi di gravi lesioni dovute a shock elettrico, elevato calore e luce intensa. Per un uso sicuro, leggere questo manuale prima di usare l'apparecchiatura ed osservare tutte le avvertenze e precauzioni stampate qui e sull'apparecchiatura. Se ci sono domande su come usare in maniera sicura l'apparecchiatura, si prega di contattare il proprio distributore o rivenditore König.

Precauzioni:

• Per la protezione contro lo shock elettrico, l'apparecchiatura deve avere la messa a terra.
  L'alimentazione AC deve avere un fusibile o un interruttore del circuito o una protezione con messa a terra.
• La tensione d'uso dell'apparecchiatura è stampata nell'etichetta di classificazione. Verificare che la tensione d'uso corrisponda alla tensione di alimentazione AC prima di collegare l'apparecchiatura. Non collegare l'apparecchiatura se la tensione nell'etichetta differisce dalla tensione di rete AC per più del cinque percento.

• Verificare che tutti i cavi elettrici siano in ottime condizioni e classificati secondo i requisiti attuali di tutti i dispositivi collegati, prima dell'uso.

• Non ci sono parti riparabili all'interno del prodotto tranne la lampada e il fusibile. Rivolgersi per qualsiasi riparazione ad un tecnico qualificato.

• Sostituire la lampada se diventa difettosa o si consuma. Lasciar raffreddare l'apparecchio per 15 minuti prima di installare una nuova lampadina e assicurasi che l'apparecchio sia scollegato dalla tensione di rete AC.
• Tenere tutti i materiali combustibili (per esempio tessuto, legno, carta) ad almeno 50cm (20 pollici) di distanza dall'apparecchiatura. Tenere i materiali infiammabili ben lontano dall'apparecchiatura.
• Lasciare uno spazio di almeno 10cm (4 pollici) intorno al ventilatore e alle prese d'aria.
• Quando si appende l'apparecchiatura sopra il livello del suolo, verificare che la struttura può sopportare almeno 10 volte il peso dei dispositivi installati e fissare l'apparecchiatura con un cavo di sicurezza approvato. Impedire l'accesso sotto l'area di lavoro quando s'istalla o rimuove l'apparecchiatura.
• Quando si trasporta l'apparecchiatura, bloccare bere il supporto di montaggio e non toccare le lenti o gli specchi.
• Non esporre l'apparecchiatura a pioggia o umidità.
• Non illuminare le superfici entro 1 metro (39 pollici) dall'apparecchiatura.
• Non usare l'apparecchiatura se la temperature ambientale supera i 40°C (104°F).
  • Non mettere mai filtri o altri oggetti sopra le lenti o gli specchi.

Il modo migliore per appendere l'apparecchiatura QUAKE250 è usare un morsetto collegato ad una corda. Serrare bene il morsetto al supporto di montaggio. Verificare che la struttura possa sostenere almeno 10 volte il peso dei dispositivi installati e fissare l'apparecchiatura con un cavo di sicurezza approvato. Cambiare l'angolatura desiderata regolando il supporto di montaggio e stringere i blocchi a girella.

Istallare l'apparecchio ad almeno 50 cm (20 pollici) di distanza da materiali combustibili. Tenere i materiali infiammabili ben lontano dall'apparecchiatura. Assicurarsi che l'apparecchiatura non illumina le superfici entro 1 metro (39 pollici).

Per assicurare la massima durata della lampada, fornire uno spazio minimo di 10cm (4 pollici) intorno alla ventola e alle prese d'aria. Assicurarsi che la temperatura ambientale non superi i 40°C (104°F) e non mettere l'apparecchiatura sopra o vicino ad un altoparlante.

USO:

Leggere prima “IMPORTANTI INFORMAZIONI PRIMA DELL'USO” e verificare che tutte le precauzioni vengano prese prima dell'uso.

Assicurarsi che la lampada corretta venga montata, leggere “MANUTENZIONE” per sapere come sostituire la lampada.

Sebbene QUAKE250 non possa essere oscurato, si può accendere e spegnere da lontano usando le unità con gli interruttori o accendere e spegnere i livelli massimi sulle unità di oscuramento. Scollegare l'apparecchiatura dall'alimentazione AC quando non è in uso.

QUAKE250 ha un pannello di controllo avanzato. Per impostare la funzione desiderata si prega di leggere attentamente le seguenti istruzioni.

Power Menu DMX 8.8.8.8. Up Down Enter Sound

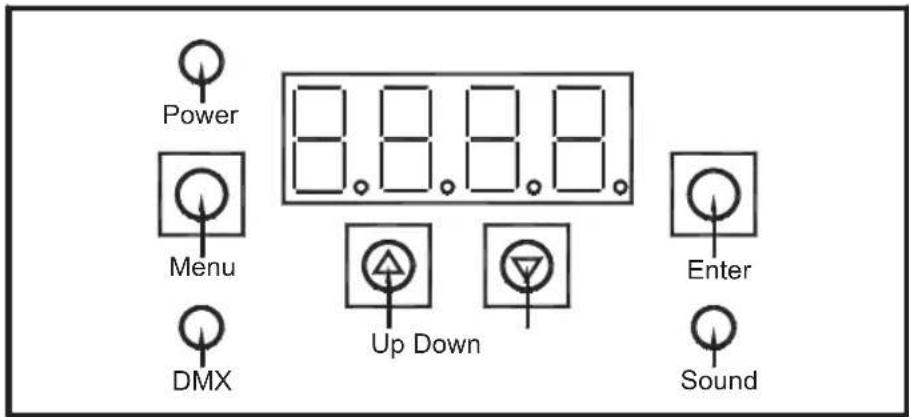

Pannello di Controllo

Impostazione indirizzo DMX:

1. Premere il bottone Menù per accedere al menù d'impostazione del codice indirizzo Axxxx
2. Premere il bottone SU o GIÙ per il postare il codice indirizzo DMX.
3. Premere il bottone INVIO per salvare il codice indirizzo DMX aggiornato.

Gamma d'impostazione del codice indirizzo A001-A512

Programma di test:

Premere il bottone Menù per accedere al programma di test, selezionare il menù TEST e premere il bottone INVIO per salvare l'impostazione, il display LCD lampeggia.

Premere il bottone Menù per uscire da questa schermata.

Impostazione modo:

Premere il bottone Menù per accedere al menù ModE e premere il bottone INVIO per salvare l'impostazione.

Premere il bottone SU o GIÙ per selezionare il modo Auto o Sond o dMH.

Premere il bottone INVIO per salvare l'impostazione.

Premere il bottone Menù per aggiornare il menù.

Auto Modo automatico

Sond Modo attività suono (senza lo stimolo sonoro ci sarà black-out)

dMH Modo DMX

Impostazione Sensibilità dell'Attività Sonora:

Premere il bottone Menù per accedere al menù SEnS

Premere SU o GIÙ per selezionare la sensibilità sonora (gamma: 0-99)

Premere INVIO per salvare l'impostazione.

Nota: se l'unità è in modo Master/slave o Suono senza alcuno stimolo (musicale) per 60 secondi, allora l'unità passerà al modo black-out.

Impostazione funzione visualizzazione:

Premere il bottone Menù per accedere al menù diSP, premere il bottone INVIO per salvare l'impostazione

Premere il bottone SU o GIÙ per selezionare il modo rdiS CLdi.

Premere INVIO per salvare l'impostazione.

Premere SU o GIÙ per selezionare il modo.

Premere INVIO per salvare l'impostazione.

Premere il bottone Menù per aggiornare il menù.

diSP →	rdiS →	rEV Visualizzazione inversa
→		Stnd Visualizzazione standard
→	Cldi →	on 6 secondi alla finestra chiarificatrice
→		OFF Chiudere la finestra chiarificatrice

Lista menù:

A001----(001-512) Impostazione indirizzo DMX

TEST Programma di test

ModE →	Auto Modo automatico
→	Sond Modo attività suono
→	DMH Modo DMX

SEnS Sensibilità sonora (gamma: 0-99)

diSP →	rdiS → rEV	Visualizzazione inversa
→		Stnd Visualizzazione standard
→	Cldi →	on 6 secondi alla finestra chiarificatrice
→		OFF Chiudere la finestra chiarificatrice

rESt Funzione reset

Controllo DMX:

CH 1 Oscuratore & Otturatore

Valore # Funzione
0 Chiuso
1-4	Modo DMX
5-127	Oscuratore (Lento – Veloce)
128-190	Programma automatico 1
191-249	Programma automatico 2
250-255	3 secondi allo standard

CH 2 GOBO

Valore #	Funzione
0-9	CHIUDI
10-19	GOBO1
20-29	GOBO2
30-39	GOBO3
40-49	GOBO4
50-59	GOBO5
60-69	GOBO6
70-79	GOBO7
80-89	GOBO8
90-99	GOBO9
100-109	GOBO10
110-119	GOBO11

Valore # Funzione
120-127 GOBO12
128-183 CW DA VELOCE A LENTO
184-239 CCW DA LENTO A VELOCE
240-244 Modo Veloce stimolazione suono
245-249 Modo Lento stimolazione suono
250-255 Modo velocità standard stimolazione suono

CH 3 GOBO

Valore # Funzione
0-1 Nessuna funzione
2-127 Oscuratore GOBO,	DA LENTO A VELOCE
128-255 GOBO Vibrante,	DA LENTO A VELOCE

CH 4 Rotazione Motore Prisma

Valore # Funzione
0 Nessuna funzione
1-63 DA VELOCE A LENTO
64-127 DA LENTO A VELOCE
128-239 Oscuratore, DA LENTO A VELOCE
240-244 Modo Veloce stimolazione suono
245-249 Modo Lento stimolazione suono
250-255 Modo velocità standard stimolazione suono

Nota: nel modo DMX e nel modo SLAVE, la lampada verrà spenta automaticamente se non c'è un ingresso di segnale DMX.

MANUTENZIONE:

Non ci sono parti riparabili all'interno del prodotto tranne la lampada e il fusibile. Rivolgersi per qualsiasi riparazione ad un tecnico qualificato.

Sostituzione della lampada:

1. Scollegare l'apparecchiatura dall'alimentazione AC e lasciarla raffreddare per 15 minuti.
2. Allentare le viti di accesso e sollevare il coperchio.
3. Togliere la base della vecchia lampada dalla presa.
4. I Stallare la nuova lampada: alogena ELC 24V/250W GX5,3. Premere i connettori alla base della lampada completamente, ma delicatamente, nella presa. Per assicurare la massima durata della lampada, evitare di toccare la lampada con le mani nude.

Sostituzione del fusibile principale:

1. Staccare la spina del cavo di rete dalla presa.
2. Aprire il porta-fusibili e sostituire il fusibile con uno dello stesso tipo. La classificazione del fusibile è riportata sull'etichetta di classificazione.

SPECIFICHE:

• Multi-colore
  • 12 Schemi gobos rotanti
• Funzione vibrazione gobo
• DMX-512/4 canali
• Modo automatico indipendente
• Attivato dal suono
• Funzione master/slave
• Visualizzazione menù
  • Raffreddato con ventola
• Supporto di montaggio regolabile
• Alimentazione: 230 V AC, 50/60 Hz
  • Dimensioni (LxAxP): 365x195x365mm
• Peso: 4,3kg

- Lampada: ELC 24V/250W GX5,3 (inclusa)

RISOLUZIONE DEI PROBLEMI:

Problema Probabile causa	Soluzione
Uno o più apparecchiature sono completamente morte.	Non c'è alimentazione.	Assicurarsi che i cavi siano collegati e l'alimentazione accesa.
	Fusibile principale bruciato. Sostituire il fusibile.
L'apparecchiatura funziona correttamente ma non emette luce.	Lampada rotta o fulminata. Istallare una nuova lampada.
Le apparecchiature si resettano correttamente ma rispondono tutte in modo irregolare o non rispondo affatto al regolatore.	Regolatore non collegato. Collegare il regolatore.
	Il pin d'uscita XLR del regolatore non corrisponde col pin d'uscita della prima apparecchiatura collegata (polarità invertita).	Istallare un cavo invertitore di fase tra il regolatore e la prima apparecchiatura collegata.
Le apparecchiature si resettano correttamente ma alcune rispondono in modo irregolare o non rispondo affatto al regolatore.	Cattiva connessione del collegamento dati.	Controllare collegamenti e cavi. Correggere collegamenti deboli. Riparare o sostituire cavi danneggiati.
	Il collegamento dati non termina con una spina di terminazione da 120Ohm.	Inserire una spina di terminazione nell'uscita dell'ultima apparecchiatura collegata.
	Indirizzamento scorretto dell'apparecchiatura.	Controllare gli indirizzi DMX.
	Una delle apparecchiature sta trasmettendo come master.	Controllare tutte le impostazioni delle apparecchiature.
	Una delle apparecchiature è difettosa.L'apparecchiatura è impostata sul modo DMX e sta mostrando il suo indirizzo DMX.	Bypassare un'apparecchiatura alla volta (scollegare entrambi i connettori DMX e collegarli insieme direttamente) finché si ottiene di nuovo una funzionalità normale. L'apparecchiatura difettosa deve essere riparata da un tecnico.Usare il pannello di controllo per cambiare l'impostazione dell'apparecchiatura da DMX a stimolazione automatica indipendente o stimolazione musica.
Un numero appare sul display e l'apparecchiatura non avvia uno show di luce indipendente.
Un effetto non si resetta correttamente.	L'effetto potrebbe avere bisogno di una regolazione meccanica.	Contattare un tecnico qualificato per la riparazione.
La lampada si spegna in maniera intermittente o si brucia troppo velocemente	L'apparecchiatura è troppo calda.	Far raffreddare l'apparecchiatura. Controllare che ci sia un flusso d'aria libera intorno all'apparecchiatura. Controllare e se necessario pulire ventola e griglie.
L'apparecchiatura non risponde correttamente alle battute musicali nel modo stimolazione musica.	La sensibilità del livello musicale è regolata in maniera scorretta.	Regolare la sensibilità del suono finché l'apparecchiatura non risponde in maniera soddisfacente.

Precauzioni di sicurezza:

Per ridurre il rischio di shock elettrico, questo prodotto dovrebbe essere aperto SOLO da un tecnico autorizzato quando è necessario ripararlo.

Scollegare il prodotto dall'alimentazione e da altri apparecchi se dovesse esserci un problema.

Manutenzione:

Pulire solo con un panno asciutto. Non utilizzare solventi detergenti o abrasivi.

Garanzia:

Non sarà accettata alcuna garanzia o responsabilità in relazione a cambiamenti e modifiche del prodotto o a danni determinati dall'uso non corretto del prodotto stesso.

Generalità:

Il design e le caratteristiche tecniche sono soggetti a modifica senza necessità di preavviso.

Tutti i marchi a logo e i nomi di prodotto sono marchi commerciali o registrati dei rispettivi titolari e sono riconosciuti come tali in questo documento.

Attenzione:

Il prodotto è contrassegnato con questo simbolo, con il quale si indica che i prodotti elettrici ed elettronici non devono essere gettati insieme ai rifiuti domestici. Per questi prodotti esiste un sistema di raccolta differenziata.
