NÁVOD K OBSLUZE DLQUAKE250 KONIG

Světelná konstrukce Quake 250W

Tento pokročilý DMX multibarevný světelný efekt s ovládáním má 12 různých rotačních vzorů goba a speciální funkci zvanou třesení goba. 250W halogenová žárovka zajišťuje efekty, které zaplní místnost. Tyto světelné efekty jsou ideální k trvalé instalaci nebo k mobilnímu použití.

DŮLEŽITÉ POKYNY PŘED POUŽITÍM:

QUAKE250 není určen pro domácí použití. Není to hračka: může způsobit vážné poranění zásahem elektrickým proudem, vysokou teplotou a intenzivním světlem. Z důvodu bezpečného provozu si před použitím konstrukce přečtěte tento návod a dodržujte všechna varování a opatření natištěná zde a na konstrukci. Pokud máte dotazy ohledně bezpečného používání konstrukce, kontraktujte svého distributora nebo prodejce König.

Bezpečnostní opatření:

• Na ochranu před nebezpečným zásahem elektrické energie musí být přístroj uzemněn. Napájení ze sítě střídavého proudu musí být vybaveno pojistkou nebo jističem a zemní ochranou.
• Provozní napětí přístroje je uvedeno na typovém štítku. Před připojením přístroje si ověřte, zda provozní napětí odpovídá napájecímu napětí v síti střídavého proudu. Konstrukci nepřipojujte, pokud se napětí na štítku liší od napájecího napětí v síti střídavého proudu o více než pět procent.
• Před použitím zkontrolujte, zda není žádný z použitých napájecích kabelů poškozen a zda je vhodný pro proudové požadavky všech připojených zařízení.
• Uvnitř přístroje nejsou části určené k servisu uživatelem, pouze žárovka. Veškerý servis musí provádět kvalifikovaný technik.

• Pokud je žárovka vadná nebo opotřebená, vyměňte ji. Před výměnou žárovky nechejte konstrukci 15 minut vychladnout a zkontrolujte, zda je konstrukce odpojená od napájení střídavým proudem.

• Veškeré vznětlivé materiály (např. látky, dřevo, papír) uchovávej minimálně 50 cm od přístroje. Hořlavé materiály uchovávejte v dostatečné vzdálenosti od přístroje.

• Okolo větráku a větracích otvorů musí být minimálně 10cm volný prostor.
• Při zavěšení přístroje nad zem zkontrolujte, zda držák unese minimálně 10krát hmotnost všech instalovaných zařízení a přístroj upevněte schváleným bezpečnostním kabelem. Při montáži nebo demontáži přístroje zablokujte přístup pod pracovní plochu.
• Při přemistování přístroje bezpečně připevněte montážní podpěru a nedotýkejte se čoček ani zrcadel.
• Přístroj nevystavujte dešti ani vlhkosti.
• Neosvětlujte plochy ve vzdálenosti 1 metru od přístroje.
• Přístroj nepoužívejte, pokud teplota v místnosti přesáhne 40 °C.
• Na čočky nebo zrcadla nikdy nevkládejte filtry nebo jiné předměty.

Důležité! Elektrické tlumiče světel mohou poškodit elektronické komponenty.

Ačkoliv QUAKE250 nelze tlumit, lze jej zapínat a vypínat dálkově pomocí světelných ovladačů a přepínačů úrovně na světelných ovladačích.

MONTÁŽ:

Nejlepší způsob zavěšení přístroje QUAKE250 je pomocí montážní svorky. Svorku bezpečně připevněte k montážnímu držáku. Zkontrolujte, zda držák unese minimálně 10krát hmotnost všech instalovaných zařízení a přístroj upevněte schváleným bezpečnostním kabelem. Požadovaný úhel změníte nastavením montážního držáku a dotažením obou otočných uzávěrů.

Přístroj připevněte minimálně do vzdálenosti 50 cm od vznětlivých materiálů. Hořlavé materiály uchovávejte v dostatečné vzdálenosti od přístroje. Zkontrolujte, zda přístroj neosvětluje plochy ve vzdálenosti do 1 metru.

Abyste dosáhli maximální životnosti žárovky, ponechejte okolo větráku a větracích otvorů minimálně 10 cm volného prostoru. Kontrolujte, zda teplota v místnosti nepřesahuje 40 °C a konstrukci nepokládejte na nebo do blízkosti reproduktoru.

PROVOZ:

Před použitím si nejprve přečtěte „DŮLEŽITÉ POKYNY PŘED POUŽITÍM“ a zkontrolujte, zda jsou veškerá opatření splněna.

Zkontrolujte, zda je použita správná žárovka, ohledně umístění (výměny) žárovky si přečtěte kapitolu „ÚDRŽBA”.

Ačkoliv QUAKE250 nelze tlumit, lze jej zapínat a vypínat dálkově pomocí světelných ovladačů a přepínačů úrovně na světelných ovladačích. Pokud konstrukci nepoužíváte, odpojte ji od zdroje střídavého proudu.

QUAKE250 má pokročilý ovládací panel. Pro nastavení požadované funkce si prosím důkladně pročtěte tyto pokyny.

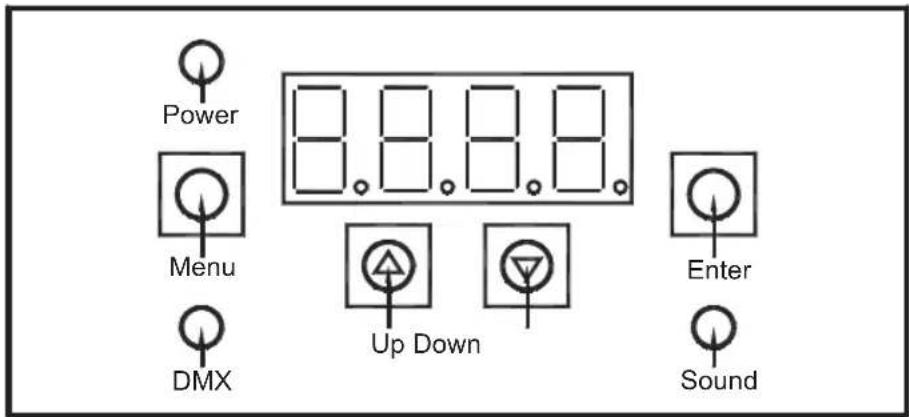

Power Menu DMX 8.8.8.8. Up Down Enter Sound

Ovládací panel

Nastavení adresy DMX:

1. Stisknutím tlačítka Menu získáte přístup do nabídky nastavení kódu adresy Axxxx.
2. Pomocí tlačítek UPnebo DOWN nastavte kód adresy DMX.
3. Stisknutím tlačítka ENTER aktualizaci kódu adresy DMX uložte.

Rozsah nastavení kódu adresy A001-A512.

Testovací program:

Stisknutím tlačítka Menu vstupte do testovacího programu, vyberte nabídku TEST a stisknutím tlačítka ENTER nastavení uložte, LCD displej bliká.

Stisknutím tlačítka Menu z nabídky odejdete.

Nastavení režimu:

Stisknutím tlačitka Menu vstupte do nabídky ModE a stisknutím tlačitka ENTER nastavení uložte.

Pomocí tlačítek UP nebo DOWN vyberte režim Auto nebo Sond nebo dMH.

Stisknutím tlačítka ENTER nastavení uložte.

Stisknutím tlačítka Menu nabídku aktualizujte.

Auto Automatický režim

Sond Režim zvukové aktivity (s/bez spuštění zvuku bude zatemněno)

dMH DMX režim

Nastavení citlivosti zvukové aktivity:

Stisknutím tlačítka Menu vstupte do nabídky SEnS.

Pomocí tlačítek UP nebo DOWN vyberte citlivost zvuku (rozpětí: 0-99).

Stisknutím tlačítka ENTER nastavení uložte.

Poznámka: Když je jednotka v hlavním/vedlejším režimu nebo zvukovém režimu a po 60 sekund se nespustí žádná hudba, tak se přístroj přepne do režimu ztemnění.

Nastavení funkce zobrazení:

Stisknutím tlačítka Menu vstupte do nabídky diSP, stisknutím tlačítka ENTER nastavení uložte.

Pomocí tlačítek UP nebo DOWN vyberte režim rdiS CLdi

Stisknutím tlačítka ENTER nastavení uložte.

Stisknutím tlačítek UP nebo DOWN vyberte režim.

Stisknutím tlačítka ENTER nastavení uložte.

Stisknutím tlačítka Menu nabídku aktualizujete.

diSP →	rdiS →	rEV Zpětné zobrazení
→		Stnd Běžné zobrazení
→	Cldi →	on 6 sekund na vymazání okna
→		OFF Zavření vymazaného okna

Seznam nabídek:

A001----(001-512) Nastavení adresy DMX

TEST Testovací program

ModE	→	Auto Automatický režim
	→	Sond Režim zvukové aktivity
	→	DMH DMX režim

SEnS Citlivost zvuku (rozpětí: 0-99)

diSP →	rdiS →	rEV Zpětné zobrazení
→		Stnd Běžné zobrazení
→	Cldi →	on 6 sekund na vymazání okna
→		OFF Zavření vymazaného okna

rESt Funkce resetování

Ovládání DMX:

CH 1 Tlumič & clona

Hodnota# Funkce
0 Zavřeno
1-4 DMX režim
5-127 Tlumič (pomalý – rychlý)
128-190	Automatický program 1
191-249	Automatický program 2
250-255	3 sekundy na standard

CH 2 GOBO

Hodnota#	Funkce
0-9	ZAVRÍT
10-19	GOBO1
20-29	GOBO2
30-39	GOBO3
40-49	GOBO4
50-59	GOBO5
60-69	GOBO6
70-79	GOBO7
80-89	GOBO8
90-99	GOBO9
100-109	GOBO10
110-119 GOBO11
120-127	GOBO12
Hodnota# Funkce
128-183 CW RYCHLÉ	AŽ POMALÉ
184-239 CCW POMALÉ	AŽ RYCHLÉ
240-244 Spouštění zvuku	Rychlý režim
245-249 Spouštění zvuku	Pomalý režim
250-255 Spouštění zvuku	Režim standardní rychlosti

CH 3 GOBO

Hodnota# Funkce
0-1 Žádná funkce
2-127 GOBO tlumič, POMALÝ AŽ RYCHLÝ
128-255 GOBO třesení, POMALÉ AŽ RYCHLÉ

CH 4 Otáčení prizmového motoru

Hodnota# Funkce
0 Žádná funkce
1-63 RYCHLÉ AŽ POMALÉ
64-127 POMALÉ AŽ RYCHLÉ
128-239 Tlumič, POMALÝ	AŽ RYCHLÝ
240-244 Spouštění zvuku	Rychlý režim
245-249 Spouštění zvuku	Pomalý režim
250-255 Spouštění zvuku	Režim standardní rychlosti

Poznámka: V režimu DMX a v režimu VEDLEJŠÍ se žárovka setmí automaticky, pokud nedochází k vstupu signálu DMX.

ÚDRŽBA:

Uvnitř přístroje nejsou části určené k servisu uživatelem, pouze žárovka. Veškerý servis musí provádět kvalifikovaný technik.

Výměna žárovky:

1. Konstrukci odpojte od napájení a ponechejte 15 minut vychladnout.
2. Povolte prístupové šrouby a nadzvedněte kryt.
3. Patici staré žárovky vyjměte z objímky.
4. Vložte novou žárovku: ELC 24V/250W GX5,3 halogenovou.
   Důkladně, ale jemně, zatlačte kolíky patice do objímky.
   Abyste zajistili dlouhou životnost žárovky, nedotýkejte se jí holýma rukama.

Výměna pojistky:

1. Napájecí kabel odpojte ze zásuvky.
2. Otevřete držák pojistky a pojistku vyměňte za novou stejného typu. Hodnota pojistky je uvedena na typovém štítku.

TECHNICKÉ ÚDAJE:

• Vícebarevný
• 12 rotačních vzorů goba

• Funkce třesení goba
  • DMX-512/4 kanály
• Samostatný automatický režim
• Aktivace zvukem
• Funkce hlavní/vedlejší
• Displej s nabídkou
• Chlazeno větrákem
  • Nastavitelný montážní držák
  • Hmotnost: 4,3 kg
• Funkce třesení goba
  • DMX-512/4 kanály
• Samostatný automatický režim
• Aktivace zvukem
• Funkce hlavní/vedlejší
• Displej s nabídkou
• Chlazeno větrákem
  • Nastavitelný montážní držák
  • Hmotnost: 4,3 kg

ŘEŠENÍ PROBLÉMŮ:

Problém Pravděpodobná	příčina Řešení
Jedna nebo více konstrukcí vůbec nereagují.	Konstrukce není napájena.	Zkontrolujte, zda je kabel zapojen a napájení zapnuto.
	Hlavní pojistka je spálená. Vyměňte pojistku.
Konstrukce funguje správně, ale nevychází světlo.	Porouchaná nebo spálená žárovka.	Vložte novou žárovku.
Konstrukce jsou správně resetovány, všechny na ovladač reagují ale náhodně nebo vůbec.	Ovladač není připojen. Připojte ovladač.
	XLR vývod ovladače se neshoduje s vývodem první konstrukce v propojení (obrácená polarita).	Mezi ovladač a první konstrukci v propojení instalujte nový kabel obracející fáze.
Konstrukce jsou správně resetovány, některé na ovladač reagují ale náhodně nebo vůbec.	Špatné připojení datového spoje.	Zkontrolujte připojení a kabely. Špatná připojení napravte. Poškozené kabely opravte nebo vyměňte.
	Datový spoj není zakončen 120ohmovou koncovkou.	Do výstupu poslední konstrukce v propojení vložte koncovku.
	Nesprávné adresování konstrukce.	Zkontrolujte DMX adresy.
	Jedna z konstrukcí vysílá jako hlavní.	Zkontrolujte nastavení všech konstrukcí.
	Jedna z konstrukcí je vadná.	Přemostěte postupně jednu konstrukci za druhou (odpojte oba DMX konektory a zapojte je přímo do sebe), dokud se neobnoví běžný provoz. Vadnou konstrukci musí opravit technik.
Na displeji se objeví číslo a konstrukce nespustí samostatnou světelnou show.	Konstrukce je nastavena do režimu DMX a zobrazuje pouze adresu DMX.	Pomocí ovládacího panelu přepněte konstrukci z DMX na samostatné automatické spuštění nebo spuštění hudby.
Efekt se nedokáže správně resetovat.	Efekt může být nutné mechanicky nastavit.	Kontaktujte kvalifikovaného technika pro provedení servisu.

• Žárovka: ELC 24V/250W GX5,3 (součást balení)
• Napájení: 230 V střídavý proud, 50/60 Hz
• Rozměry (Š x V x H): 365x195x365 mm
• Žárovka: ELC 24V/250W GX5,3 (součást balení)
• Napájení: 230 V střídavý proud, 50/60 Hz
• Rozměry (Š x V x H): 365x195x365 mm

Problém Pravděpodobná	příčina Řešení
Žárovka se přerušovaně vypíná nebo se rychle spálí.	Konstrukce je příliš horká.	Nechejte konstrukci vychladnout.Zkontrolujte, zda okolo ní dostatečně proudí vzduch.Zkontrolujte, příp. vyčistěte větrák a mřížky.
Konstrukce nereaguje správně na hudební rytmus v režimu spuštění hudby.	Hladina citlivosti hudby je nesprávně nastavena.	Pomocí dálkového ovládání nastavte citlivost tak, aby konstrukce správně reagovala.

Bezpečnostní opatření:

Abyste snížili riziko úrazu elektrickým šokem, měl by být tento výrobek otevřen POUZE autorizovaným technikem, je-li to nezbytné. V případě, že

dojde k závadě, odpojte výrobek ze sítě a od jiných zařízení.

Údržba:

K čištění používejte pouze suchý hadřík. Nepoužívejte čisticí rozpouštědla ani abrazivní prostředky.

Záruka:

Jakékoli změny, modifikace nebo poškození zařízení v důsledku nesprávného zacházení se zařízením ruší platnost záruční smlouvy.

Obecné upozornění:

Design a specifikace výrobku mohou být změněny bez předchozího upozornění.

Všechna loga a obchodní názvy jsou registrované obchodní značky příslušných vlastníků a jsou chráněny zákonem.

Upozornění:

Tento výrobek je označen tímto symbolem. To znamená, že se s výrobkem musí zacházet jako s nebezpečným elektrickým a elektronickým odpadem a nelze jej po skončení životnosti vyhazovat s běžným domácím odpadem. Pro likvidaci těchto výrobků existují zvláštní sběrná střediska.
