GEBRUIKSAANWIJZING DLQUAKE250 KONIG

GEBRUIKSAANWIJZING (p. 20)

Verlichtingsarmatuur Quake 250W

Dit geavanceerde DMX regelbare meerkleurig lichteffect heeft 12 verschillende gobo patronen en een speciale eigenschap, genaamd "gobo shaking". De 25W halogeenlamp garandeert een ruimtevullend effect. Dit lichteffect is ideaal voor permanente installatie of draagbaar gebruik.

BELANGRIJKE INFORMATIE VÓÓR GEBRUIK:

De QUAKE250 is niet voor huishoudelijk gebruik. Het is geen speelgoed: het vormt een risico op ernstig letsel vanwege elektrische schokken, extreme hitte en hoge lichtintensiteit. Lees voor uw eigen veiligheid deze handleiding goed door voordat u het armatuur gebruikt en neem alle waarschuwingen en veiligheidsvoorschriften in deze documentatie en gemarkeerd op het armatuur in acht. Mocht u eventueel nog vragen hebben over veilige bediening van dit armatuur, neem dan a.u.b. contact op met uw König distributeur of dealer.

Veiligheidsvoorschriften:

• Dit armatuur moet geaard zijn (massa) om uzelf te beschermen tegen gevaarlijke, elektrische schokken. Het AC stopcontact moet voorzien zijn van een zekering of circuitbreker en massabeveiliging.
• De bedrijfsspanning van het armatuur staat gespecificeerd op het nominale spanningslabel. Controleer of de bedrijfsspanning inderdaad nauw overeenkomt met de AC voedingsspanning voordat u het armatuur aansluit. Mocht de spanningsspecificatie op het label meer dan vijf procent verschillen van de AC netspanning, sluit het armatuur dan niet aan.
• Controleer vóór gebruik of alle gebruikte voedingskabels onbeschadigd zijn en geschikt zijn voor de stroomvereisten van alle aan te sluiten apparatuur.
• Er bevinden zich binnenin geen onderdelen die u zelf kunt repareren, met uitzondering van de lamp en zekering. Laat alle reparaties over een gekwalificeerd onderhoudspersoneel.
• Vervang de lamp wanneer deze defect of versleten raakt. Laat het armatuur 15 minuten afkoelen voordat u een nieuwe lamp installeert en zorg ervoor dat het armatuur is ontkoppeld van de AC netspanning.
• Houd alle verbrandbare materialen (bijv. stoffen, hout, papier) minstens 50cm (20 inch) uit de buurt van het armatuur. Houd ook ontvlambare materialen ver van het armatuur verwijderd.
• Zorg voor een vrije ruimte van minimaal 10cm (4 inch) rondom de ventilator en ventilatieopeningen.
• In het geval dat u het armatuur boven het grondniveau installeert, dient u te controleren of de installatie minstens tienmaal het gewicht kan ondersteunen van alle te installeren apparaten en het armatuur met een goedgekeurde veiligheidskabel vast te zetten. Blokkeer toegang onder de werkzone wanneer u het armatuur installeert of verwijdert.
• Vergrendel de montagebeugel stevig wanneer u het armatuur draagt en raak nooit de lens of spiegels aan.
• Stel het armatuur niet bloot aan regen of vocht.
• Verlicht geen oppervlaktes binnen 1 meter (39 inch) vanaf het armatuur.
• Gebruik het armatuur niet wanneer de omgevingstemperatuur hoger dan 40°C (104°F) is.
• Plaats geen filters of andere voorwerpen over de lens of spiegels.

Belangrijk! Elektrische dimmers kunnen de elektronische onderdelen beschadigen.

Ook al kan de QUAKE250 niet gedimd worden, het kan wel op afstand in –en uitgeschakeld worden m.b.v. schakelaarsets of de volledig-aan en volledig-uit standen op dimmerpakketten.

INSTALLATIE:

De beste manier om de QUAKE250 op te hangen is met gebruik van een montageklem. Zet de klem stevig vast op de montagebeugel. Controleer of de installatie minstens tienmaal het gewicht kan ondersteunen van alle te installeren apparaten en zet het armatuur met een goedgekeurde veiligheidskabel goed vast. Stel het af op de gewenste hoek door de montagebeugel te verstellen en draai de scharniervergrendelingen stevig aan.

Installeer het armatuur minstens 50cm (20 inch) uit de buurt van brandbare materialen. Houd ook ontvlambare materialen ver van het armatuur verwijderd. Zorg ervoor dat het armatuur geen oppervlaktes belicht binnen 1 meter (39 inch).

Behoud voor een maximale levensduur van de lamp een vrije ruimte van minimaal 10cm (4 inch) rondom de ventilator en ventilatieopeningen. Controleer of de omgevingstemperatuur niet hoger zal worden dan 40°C (104°F) en plaats het armatuur nooit op of in de buurt van een luidspreker.

BEDIENING:

Lees a.u.b. eerst "BELANGRIJKE INFORMATIE VÓÓR GEBRUIK" en verifieer of aan alle veiligheidsvoorschriften wordt voldaan vóór ingebruikname.

Controleer of de juiste lamp is geïnstalleerd, lees "SERVICE" voor informatie over vervanging/plaatsing van de lamp.

Ook al kan de QUAKE250 niet gedimd worden, het kan wel op afstand in –en uitgeschakeld worden m.b.v. schakelaarsets of de volledig-aan en volledig-uit standen op dimmerpakketten. Ontkoppel het armatuur van de AC voeding wanneer niet in gebruik.

De QUAKE250 heeft een geavanceerd bedieningspaneel. Lees de onderstaande instructies a.u.b. zorgvuldig door voor instelling van de gewenste functie.

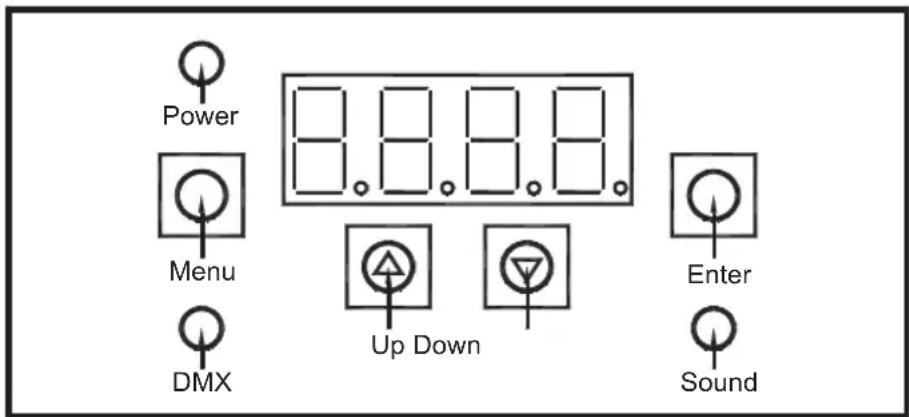

Power Menu DMX 8.8.8.8. Up Down Enter Sound

Bedieningspaneel`

DMX adresinstelling:

1. Druk op de Menu toets om het instellingsmenu Axxxx voor de adresseercode te openen.
2. Gebruik de OMHOOG of OMLAAG toets om de DMX adresseercode in te stellen.
3. Druk op de ENTER toets om de onlangs ingestelde DMX adresseercode op te slaan. Instelbereik van de adresseercode: A001-A512

Testprogramma:

Druk op de Menu toets om het testprogramma te openen, selecteer het menu TEST en druk op de ENTER toets om de instelling op te slaan, de LCD display zal knipperen.

Druk nogmaals op de Menu toets om deze functie te verlaten.

Modusinstelling:

Druk op de Menu toets om het menu ModE te openen en druk op de ENTER toets om de instelling op te slaan.

Gebruik de OMHOOG of OMLAAG toets om de modus Auto of Sond of dMH te selecteren.

Druk op de ENTER toets om de instelling op te slaan.

Druk op de Menu toets om het menu te upgraden.

Sond Geluidsactiveringmodus (zonder geluidsactivering blijft het in black-out modus)

dMH DMX modus

Gevoeligheidsinstelling voor Geluidsactivering:

Druk op de Menu toets om het menu SEnS te openen.

Gebruik de OMHOOG of OMLAAG toets om de geluidgevoeligheid in te stellen (bereik: 0-99)

Druk op de ENTER toets om de instelling op te slaan.

Opmerking: Als het apparaat is ingesteld op de Master/Slave of Geluidsmodus, zal het apparaat naar de black-out modus schakelen als er 60 seconden lang geen (muziek) activering wordt waargenomen.

Instelling voor de weergavefunctie:

Druk op de Menu toets om het menu diSP te openen en druk op de ENTER toets om de instelling op te slaan.

Gebruik de OMHOOG of OMLAAG toets om de modus rdiS CLdi te selecteren.

Druk op de ENTER toets om de instelling op te slaan.

Gebruik de OMHOOG of OMLAAG toets om de modus te selecteren.

Druk op de ENTER toets om de instelling op te slaan.

Druk op de Menu toets om het menu te upgraden.

diSP →	rdiS →	rEV Omgekeerde weergave
→		Stnd Standaard weergave
→	Cldi →	on 6 seconden om het venster te wissen
→		OFF Het wisvenster sluiten

Menulijst:

SEnS Geluidgevoeligheid (bereik: 0-99)

diSP →	rdiS →	rEV Omgekeerde weergave
→		Stnd Standaard weergave
→	Cldi →	on 6 seconden om het venster te wissen
→		OFF Het wisvenster sluiten

rESt Reset functie

DMX regeling:

CH 1 Dimmer & Sluiter

Waarde# Functie
0 Sluit
1-4 DMX Modus
5-127 Dimmer (Traag - Snel)
128-190 Automatisch programma 1
191-249 Automatisch programma 2
250-255 3 seconden naar standaard

CH 2 GOBO

Waarde# Functie
0-9 SLUIT
10-19 GOBO1
20-29 GOBO2
30-39 GOBO3
40-49 GOBO4
50-59 GOBO5
60-69 GOBO6
70-79 GOBO7
80-89 GOBO8
90-99 GOBO9
100-109 GOBO10
110-119 GOBO11
120-127 GOBO12
128-183 CW SNEL NAAR TRAAG
184-239 CCW TRAAG NAAR SNEL
240-244 Geluidsactivering Snelle modus
245-249 Geluidsactivering Trage modus
250-255 Geluidsactivering op Standaard snelheid

CH 3 GOBO

Waarde# Functie
0-1 Geen functie
2-127	GOBO Dimmer, TRAAG NAAR SNEL
128-255 GOBO Shaking,	TRAAG NAAR SNEL

CH 4 Prism Motor Rotatie

Waarde# Functie
0 Geen functie
1-63 SNEL NAAR TRAAG
64-127 TRAAG NAAR SNEL
128-239 Dimmer, TRAAG	NAAR SNEL
240-244 Geluidsactivering	Snelle modus
245-249 Geluidsactivering	Trage modus
250-255 Geluidsactivering	op Standaard snelheid

Opmerking: In DMX modus en SLAVE modus, zal de lamp automatisch naar de black-out modus schakelen wanneer er geen DMX signaalinvoer is.

SERVICE:

Er bevinden zich binnenin geen onderdelen die u zelf kunt repareren, met uitzondering van de lamp en zekering. Laat alle reparaties over aan gekwalificeerd onderhoudspersoneel.

Lamp vervangen:

1. Haal de stekker uit het stopcontact en laat het armatuur 15 minuten afkoelen.
2. Draai de toegangsschroeven los en til de cover op.
3. Verwijder de basis van de oude lamp uit de houder.
4. Installeer de nieuwe lamp: ELC 24V/250W GX5.3 halogeen.

Druk de pinnen van de lampbasis volledig, maar voorzichtig, in de houder.

Raak de lamp nooit met blote handen aan om de levensduur van de lamp optimaal te houden.

Hoofdzekering vervangen:

1. Haal de voedingskabel uit de uitgang.
2. Open de zekeringhouder en vervang de zekering door eentje van hetzelfde type. De nominale zekeringwaarde staat aangegeven op het specificatielabel.

SPECIFICATIES:

• Meerkleurig
  • 12 Draaiende gobo patronen
• "Gobo shake" functie
• DMX-512/4 kanalen
  • Alleenstaande auto modus
• Geluidsactivering
• Master/slave functie
• Menuweergave
• Ventilatorkoeling
  • Afstelbare montagebeugel
• Lamp: ELC 24V/250W GX5.3 (inbegrepen)
  • Voeding: 230 V AC, 50/60 Hz
  • Afmetingen (BxHxD): 365x195x365mm
• Gewicht: 4,3kg

PROBLEEMOPLOSSING:

Probleem Mogelijke Oorzaak Oplossing
Eén of meerdere armaturen zijn volledig dood.	Armatuur wordt niet van stroom voorzien.	Controleer of de kabels zijn aangesloten en de voeding is ingeschakeld.
	Hoofdzekering is doorgebrand.	Vervang de zekering.
Armatuur werkt correct, maar geen lichtuitvoer.	Gebroken of versleten lamp. Installeer een nieuwe lamp.
Armaturen stellen correct terug, maar reageren allemaal onregelmatig of helemaal niet op de regelaar.	Regelaar is niet aangesloten. Sluit de regelaar aan.
	XLR pin-uit van de regelaar komt niet overeen met de pin-uit van de eerste armatuur op de link (omgekeerde polariteit).	Installeer een fase-omvormende kabel tussen regelaar en eerste armatuur op de link.
Armaturen stellen correct terug, maar sommige reageren onregelmatig of helemaal niet op de regelaar.	Slechte data-link verbinding.	Controleer aansluitingen en kabels. Corrigeer slechte verbindingen. Repareer of vervang beschadigde kabels.
	Data-link niet afgesloten met 120 Ohm afsluitstekker.	Steek de afsluitstekker in de uitgang van het laatste armatuur op de link.
	Incorrecte adressering van armatuur.	Controleer de DMX adresseringen.
	Eén van de armaturen zendt uit als een master.	Controleer alle armatuurinstellingen.
	Eén van de armaturen is defect.	Overbrug telkens één armatuur (ontkoppel beide DMX aansluitingen en sluit deze direct op elkaar aan) totdat de normale werking is hersteld. Een defecte armatuur moet door een technicus worden gerepareerd.
Een nummer verschijnt op de display en de armatuur start geen alleenstaande lichtshow.	Armatuur is ingesteld op DMX modus en geeft de DMX adressering weer.	Gebruik het bedieningspaneel om het armatuur van DMX te veranderen naar alleenstaand in modus auto-activering of muziekactivering.
Een effect stelt niet correct terug.	Het effect moet eventueel mechanisch worden afgesteld.	Neem contact op met een bevoegde technicus voor onderhoud.
Lamp schakelt af en toe uit of brandt te snel door.	Armatuur is te heet.	Laat het armatuur afkoelen. Controleer of de lucht vrij rondom het armatuur kan bewegen. Controleer en, indien noodzakelijk, reinig de ventilator en roosters.
Armatuur reageert niet correct op het muziekritme in geluidsactiveringmodus.	Het gevoeligheidsniveau voor de muziek is incorrect afgesteld.	Gebruik het bedieningspaneel om de gevoeligheid aan te passen totdat het armatuur naar wens reageert.

PROBLEEMOPLOSSING:

Veiligheidsvoorzorgsmaatregelen:

Om het risico op elektrische schokken te voorkomen mag dit product ALLEEN worden geopend door een erkende technicus wanneer er

onderhoud nodig is. Koppel het product los van de elektrische voeding en van andere apparatuur als zich problemen voordoen.

Onderhoud:

Uitsluitend reinigen met een droge doek. Gebruik geen reinigingsmiddelen of schuurmiddelen.

Garantie:

Voor wijzigingen en veranderingen aan het product of schade veroorzaakt door een verkeerd gebruik van dit product, kan geen aansprakelijkheid worden geaccepteerd. Tevens vervalt daardoor de garantie.

Algemeen:

Wijziging van ontwerp en specificaties zonder voorafgaande mededeling onder voorbehoud.

Alle logo's, merken en productnamen zijn handelsmerken of geregistreerde handelsmerken van de respectievelijke eigenaren en worden hierbij als zodanig erkend.

Let op:

Dit product is voorzien van dit symbool. Dit symbool geeft aan dat afgedankte elektrische en elektronische producten niet met het gewone huisafval verwijderd mogen worden. Voor dit soort producten zijn er speciale inzamelingspunten.
