BRUKSANVISNING DLQUAKE250 KONIG

Denna avancerade DMX-styrda flerfärgade ljuseffekt har 12 olika roterande gobo-mönster och en specialfunktion som kallas "gobo-shaking". En 250W halogenlampa ser till att rummet verkligen fylls av effekten. Ljuseffekten passar mycket bra både för permanenta installationer och mobilt bruk.

VIKTIG INFORMATION FÖRE ANVÄNDNING:

QUAKE250 är inte för hemmabruk. Det är ingen leksak: det finns risk för allvarliga skador på grund av elektrisk stöt, heta ytor och intensivt ljus. För säkert handhavande, se till att läsa denna bruksanvisning innan du använder armaturen och noga ge akt på varningar och föreskrifter som finns häri och på armaturen. Om du har frågor kring användningen av armaturen, ta kontakt med din Königåterförsäljare.

Föreskrifter:

• Armaturen måste jordas för att ha skydd mot elektriska stötar. Elnätet ska vara utrustat med säkring eller jordfelsbrytare.
• Armaturens driftspänning är tryckt på klassificeringsetiketten. Kontrollera så att driftspänningen stämmer överens med elnätets spänning innan armaturen ansluts. Anslut inte armaturen om spänningen angiven på etiketten skiljer sig från elnätets driftspänning med mer är fem procent.
• Se till att alla elkablar som används är hela och klassificerade för den strömstyrka som de anslutna enheterna kräver före användning.
• Det finns inga delar inuti som användaren kan utföra service på förutom lampan. Låt all service utföras av kvalificerad tekniker.
• Byt ut lampan om den går sönder eller brinner ut. Låt armaturen svalna 15 minuter innan du byter till en ny lampa och se till att armaturen är urkopplad från elnätet.
• Håll alla brännbara material (som tyger, trä och papper) på minst 50 cm (20 tums) avständ från armaturen. Se till att brännbara material är på ordentligt avständ från armaturen.
• Håll rent och tomt inom 10 cm (4 tum) från fläkten och luftintagen.
• Om armaturen hängs upp över marknivå, se till att fästet håller för minst 10 gånger den sammanlagda vikten för de installerade enheterna och säkra fästet med en godkänd säkerhetslina. Stäng av området under arbetsplatsen vid montering eller borttagning av armaturen.

• Om du bär armaturen, se till att monteringsfästet sitter ordentligt och undvik att röra vid linsen eller speglarna.

• Utsätt inte armaturen för regn och fukt.

• Belys inga ytor närmare armaturen än 1 meter (39 tum).
• Använd inte armaturen om den omgivande temperaturen överstiger 40°C (104°F).
• Placera aldrig filter eller andra objekt över linsen eller speglarna.

Viktigt! Elektriska dimrar kan skada de elektroniska komponenterna.

Fastän QUAKE250 inte kan dimmas, kan den slås på och av med fjärrstyrda strömbrytare eller helt-på resp helt-av lägen på en dimmer.

MONTERING:

Bästa sättet att hänga upp QUAKE250 är med en stativklämma. Skruva fast klämman ordentligt på monteringsfästet. Se till att fästet håller för minst 10 gånger den sammanlagda vikten för de installerade enheterna och säkra armaturen med en godkänd säkerhetslina. Vrid den till önskat läge genom att justera monteringsfästet och skruva åt båda låsvreden.

Montera armaturen minst 50 cm (20 tum) från brännbara material. Se till att brännbara material är på ordentligt avständ från armaturen. Se till att armaturen inte belyser ytor som är närmare än 1 meter (39 tum).

För att få bästa livslängd på lamporna, se till att hålla rent och tomt inom 10 cm (4 tum) från fläkten och luftintagen. Se till att den omgivande temperaturen inte överstiger 40°C (104°F) och placera inte armaturen på eller i närheten av högtalare.

ANVÄNDNING:

Läs "VIKTIG INFORMATION FÖRE ANVÄNDNING" först och se till att alla föreskrifter följs före användning.

Se till att rätt lampa sitter i, läs "SERVICE" om hur du byter (ut) lampan.

Fastän QUAKE250 inte kan dimmas, kan den slås på och av med fjärrstyrda strömbrytare eller helt-på resp helt-av lägen på en dimmer. Koppla bort armaturen från elnätet då den inte används.

QUAKE250 har en avancerad kontrollpanel. Läs igenom nedanstående anvisningar noga för att ställa in de olika funktionerna.

Power Menu DMX 8.8.8.8. Up Down Enter Sound

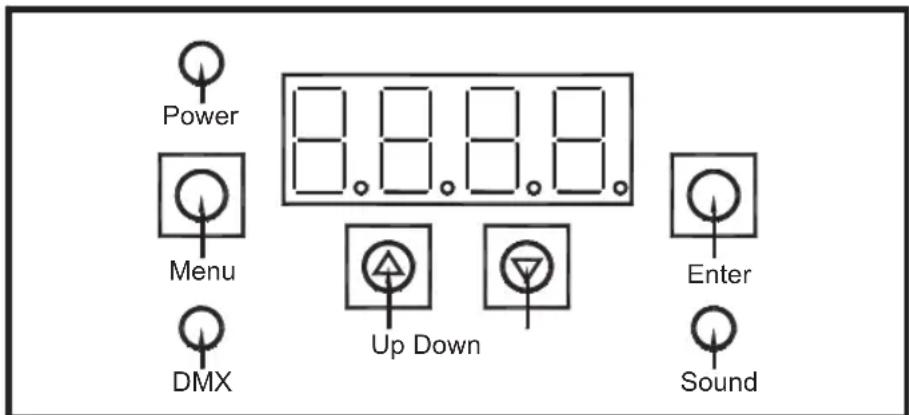

Kontrollpanel

Inställning av DMX-adress:

1. Tryck Menu för att komma åt inställningsmenyn för adresskoden Axxxx
2. Tryck UP eller DOWN för att ställa in DMX-adresskod.
3. Tryck ENTER för att spara den uppdaterade DMX-adresskoden.

Adresskoden kan ställas in i spannet A001-A512

Testa programmet:

Tryck Menu för att komma till testprogrammet, välj menyn TEST och tryck ENTER för att spara inställningen, LCD-displayen blinkar.

Tryck Menu för att lämna.

Inställning av läge:

Tryck Menu för att komma till menyn ModE och tryck ENTER för att spara inställningen.

Tryck UP eller DOWN för att ställa in läget på Auto eller Sond eller dMH.

Tryck ENTER för att spara inställningen.

Tryck Menu för att uppgradera menyn.

Auto Automatiskt läge

Sond Sound activity-läge (utan ljudutlösning är i viloläge)

dMH DMX-läge

Inställning av känslighet för ljudutlösning:

Tryck Menu för att komma till menyn SEnS.

Tryck UP eller DOWN för att ställa in ljudkänsligheten (skala: 0-99)

Tryck ENTER för att spara inställningen.

OBS: Om enheten är i något av lägena Master/Slave eller Sound utan ljudutlösning i 60 sekunder kommer enheten att gå tillbaka till viloläge.

Inställning av displayens funktion:

Tryck Menu för att komma till menyn diSP, tryck ENTER för att spara inställningen.

Tryck UP eller DOWN för att välja läget diS CLdi.

Tryck ENTER för att spara inställningen.

Tryck UP eller DOWN för att välja läge.

Tryck ENTER för att spara inställningen.

Tryck Menu för att uppgradera menyn.

diSP →	rdiS →	rEV Backa i displayen
→		Stnd Standard-display
→	Cldi →	on 6 sekunder innan displayen töms
→		OFF Stäng tömningsfönstret

Menylista:

A001----(001-512) inställning av DMX-adress

TEST Testa program

ModE	→	Auto Automatiskt läge
	→	Sond Sound activity-läge
	→	DMH DMX-läge

SEnS Ljudkänslighet (skala: 0-99)

diSP →	rdiS →	rEV Backa i displayen
→		Stnd Standard-display
→	Cldi →	on 6 sekunder innan displayen töms
→		OFF Stäng tömningsfönstret

rESt Återställning

DMX-kontroll:

CH 1 Dimmer & Slutare

Värde# Funktion
0 Slutartid
1-4 DMX-läge
5-127 Dimmer (Långsam – Snabb)
128-190 Automatiskt program 1
191-249 Automatiskt program 2
250-255 3 sekunder till standard

CH 2 GOBO

Värde# Funktion
0-9 STÄNG
10-19 GOBO1
20-29 GOBO2
30-39 GOBO3
40-49 GOBO4
50-59 GOBO5
60-69 GOBO6
70-79 GOBO7
80-89 GOBO8
90-99 GOBO9
100-109 GOBO10
110-119 GOBO11
120-127 GOBO12
128-183 CW LÄNGSAM TILL SNABB
184-239 CCW LÄNGSAM TILL SNABB
240-244 Ljudutlösning, snabbt läge
245-249 Ljudutlösning, långsamt läge
250-255 Ljudutlösning, standardhastighet

CH 3 GOBO

Värde# Funktion
0-1 Ingen funktion
2-127 GOBO Dimmer, långsam till snabb
128-255 GOBO Shaking, långsam till snabb

CH 4 Prismans motorrotation

Värde# Funktion
0 Ingen funktion
1-63 Långsam till snabb
64-127 Långsam till snabb
128-239 Dimmer, långsam till snabb
240-244 Ljudutlösning, snabbt läge
245-249 Ljudutlösning, långsamt läge
250-255 Ljudutlösning, standardhastighet

OBS: I lägena DMX och SLAVE går lampan automatiskt till viloläge om det inte kommer någon DMX-signal in.

SERVICE:

Det finns inga delar inuti som användaren kan utföra service på förutom lampan. Låt all service utföras av kvalificerad tekniker.

Lampbyte:

1. Koppla bort armaturen från elnätet och låt den svalna 15 minuter.
2. Lossa skruvarna för åtkomst och ta av locket.
3. Ta bort den gamla lampan från hållaren.
4. Sätt i den nya lampan: ELC 24V/250W GX5.3 halogen.

Tryck försiktigt in lampbasens stift helt in i hållaren.

För att lampan ska ha bästa livslängd, rör inte vid lampan med händerna.

Byte av huvudsäkring:

1. Ta ur strömkabeln ur uttaget.
2. Öppna säkringshållaren och byt ut säkringen mot en ny av samma typ. Säkringens klassificering står på klassificeringsetiketten.

SPECIFICATIONER:

• Flera färger, multi-color
  • 12 roterande gobo-mönster
  • Gobo-shakingfunktion
• DMX-512/4 kanaler
• Fristående autoläge
  • Ljudaktiverad
  • Master/slave-funktion
• Menydisplay
• Fläktkyld
• Justerbart monteringsfäste
  • Lampa: ELC 24V/250W GX5,3 (medföljer)
• Strömförsörjning: 230 V AC, 50/60 Hz
  • Mätt (BxHxD): 365x195x365 mm
  • Vikt: 4,3 kg

FELSÖKNING:

Problem Trolig orsak Lösning
En eller flera armaturer är helt döda.	Ingen ström till armaturen.	Se till att alla kablar är inkopplade och strömmen är påslagen.
	Huvudsäkringen har gått. Byt säkring.
Armaturen fungerar men ger inget ljus.	Trasig eller utbränd lampa. Sätt i ny lampa.
Armaturen återställs korrekt men svarar felaktigt eller inte alls till kontrollenheten.	Kontrollenheten inte ansluten.	Anslut kontrollenhet.
	XLR pin-out från kontrollenheten stämmer inte överens med pin- out på första armaturen i kedjan (polariteten är omvänd).	Installera en fasvändande kabel mellan kontrollenheten första armaturen i kedjan.
Armaturen återställs korrekt men svarar felaktigt eller inte alls till kontrollenheten.	Dåligt ansluten datalänk.	Kontrollera anslutningar och kablar. Korrigera dåliga anslutningar. Reparera eller byt ut skadade kablar.
	Datalänken avslutas inte med 120 Ohm avslutningsplugg.	Sätt i avslutningsplugg i output på den sista armaturen i kedjan.
	Felaktig armaturadressering.	Kontrollera DMX-adresserna.
	En av armaturerna sänder som master.	Kontrollera inställningarna på alla armaturer.
	En av armaturerna är felaktig.	Förbikoppla en av armaturerna åt gången (koppla ur båda DMX-anslutningarna och koppla in dem direkt samtidigt) tills utrustningen fungerar normalt. Defekt armatur måste repareras eller få service av en tekniker.
En siffra visas i displayen och armaturen kan inte göra fristående ljusshow.	Armaturen är i DMX-läge och visar sin DMX-adress.	Ändra armaturen i kontrollpanelen från DMX till fristående auto- eller ljudutlösning.
En av effekterna återställs inte korrekt.	Denna effekt kan kräva mekanisk justering.	Kontakta en kvalificerad tekniker för service.
Lampan slocknar då och då eller bränns ut för snabbt.	Armaturen är för varm.	Låt armaturen svalna. Kontrollera så det finns ventilation runt armaturen. Se över och rengör vid behov fläkt och galler.
Armaturen svarar inte korrekt på musikens rytm i ljudutlösnings-läge.	Ljudkänsligheten är felaktigt inställd.	Justera ljudkänsligheten på kontrollpanelen tills armaturen svarar korrekt.

FELSÖKNING:

För att minska risken för elektriska stötar bör denna produkt ENDAST öppnas av behörig tekniker när service behövs. Dra ut strömkabeln från

eluttaget och koppla ur all annan utrustning om något problem skulle uppstå.

Underhåll:

Rengör endast med torr trasa. Använd inga rengöringsmedel som innehåller lösningsmedel eller slipmedel.

Garanti:

Ingen garanti gäller vid ändringar eller modifieringar av produkten eller för skador som har uppstått på grund av felaktig användning av denna produkt.

Allmänt:

Utseende och specifikationer kan komma att ändras utan föregående meddelande.

Alla logotyper och produktnamn är varumärken eller registrerade varumärken som tillhör sina ägare och är härmed erkända som sådana.

Obs!

Produkten är märkt med denna symbol som betyder att använda elektriska eller elektroniska produkter inte får slängas bland vanliga hushållssopor. Det finns särskilda återvinningssystem för dessa produkter.
