Caractéristique	Détails
Type de produit	Support écran plat
Compatibilité	Convient pour la plupart des écrans plats de 32" à 70"
Capacité de charge	Jusqu'à 45 kg
Type de montage	Montage mural
Inclinaison	Inclinaison réglable pour un meilleur angle de vue
Matériaux	Acier robuste et résistant à la corrosion
Dimensions du produit	Dimensions spécifiques à vérifier dans la documentation
Installation	Installation facile avec le matériel inclus
Maintenance	Vérifier régulièrement le serrage des vis et l'état du support
Sécurité	Respecter les instructions de montage pour éviter les accidents
Garantie	Garantie limitée, consulter le fabricant pour plus de détails
Informations supplémentaires	Consulter le manuel d'utilisation pour des conseils d'utilisation et d'entretien

FOIRE AUX QUESTIONS - iCMPDA2T02 Chief

Comment installer le support d'écran plat Chief iCMPDA2T02 ?

Pour installer le support, commencez par fixer le plateau muraux sur le mur à l'aide des vis fournies. Ensuite, attachez les bras de support à l'arrière de l'écran, puis accrochez l'écran au plateau mural. Assurez-vous que tout est bien serré et sécurisé.

Quelle est la capacité de poids maximale du support iCMPDA2T02 ?

Le support Chief iCMPDA2T02 peut supporter un poids maximum de 45 kg.

Puis-je utiliser ce support pour un écran incurvé ?

Oui, le support iCMPDA2T02 est compatible avec les écrans incurvés tant que le poids et la taille de l'écran respectent les spécifications du produit.

Quels outils sont nécessaires pour l'installation du support ?

Pour l'installation, vous aurez besoin d'une perceuse, d'un tournevis, et d'un niveau à bulle pour garantir que le support est bien droit.

Le support est-il compatible avec tous les types de murs ?

Le support peut être installé sur des murs en béton, en briques, et en bois. Pour les murs secs, assurez-vous d'utiliser des ancrages appropriés.

Comment ajuster l'angle de l'écran après installation ?

Pour ajuster l'angle de l'écran, localisez le mécanisme de réglage situé sur le support et suivez les instructions pour incliner ou faire pivoter l'écran selon vos besoins.

Que faire si les pièces de montage sont manquantes ?

Si des pièces de montage sont manquantes, veuillez contacter le service client de Chief avec votre numéro de modèle et de série pour obtenir des pièces de remplacement.

Y a-t-il une garantie pour le support iCMPDA2T02 ?

Oui, le support iCMPDA2T02 est généralement couvert par une garantie limitée de 5 ans. Veuillez consulter le manuel d'utilisation pour plus de détails.

Comment nettoyer le support d'écran ?

Utilisez un chiffon doux et sec pour nettoyer le support. Évitez les produits chimiques agressifs qui pourraient endommager la finition.

MODE D'EMPLOI iCMPDA2T02 Chief

AVERTISSEMENT: Un ADVERTISSEMENT vous met en garde contre les possibles de blessures graves ou de danger de mort si vous ne suivez pas les instructions.

PRECAUTION: Une PRECAUTION vous met en garde contre les possiblés d'endommagements et de destruction de l'equipement si vous ne suive pas les instructions correspondantes.

AVERTISSEMENT:Le manque de la lecture,de la comprenension et du respect total de toutes les instructions, peut entrainer des bleisures corporelles graves, endommager I'equipement ou annulier la garantie d'usine. Il

BAXHBIE INPEDYNIPEXKDEHIN IN PENEOCTEPEXKEHENI

PNDYTPKDEHNE.PDYEYPKDEHME npBDOHT BTOROHCTBCB XBOMOXHOCTBpeBHOH PAHIN CMEPTN,ECM Bu cHcyeTAE 3A HCTPYKMOHN

Modelo de orificios de montagem à superficie de 100 x 100 mm

IMPORTANT! Si l'affichage possède des trous de fixation encastrés de 100 × 100 mm , l'affichage doit être fixé sur le bras pivotant (A) avant que ce dernier ne soit installé sur la plaque de base (B). Voir « INSTALLER L'AFFICHAGE », trous de fixation encastrés de 100 × 100 mm . Continue ci-dessous après que l'affichage soit installé.

PRECAUTION : DES BLESSURES SONTPOSSIBLES SI LE BRAS PIVOTANT SEREFERME SUR LES DOIGTS !

Faites attention, gardez les mains et les doigs hors des points de pincement pendant l'installation.

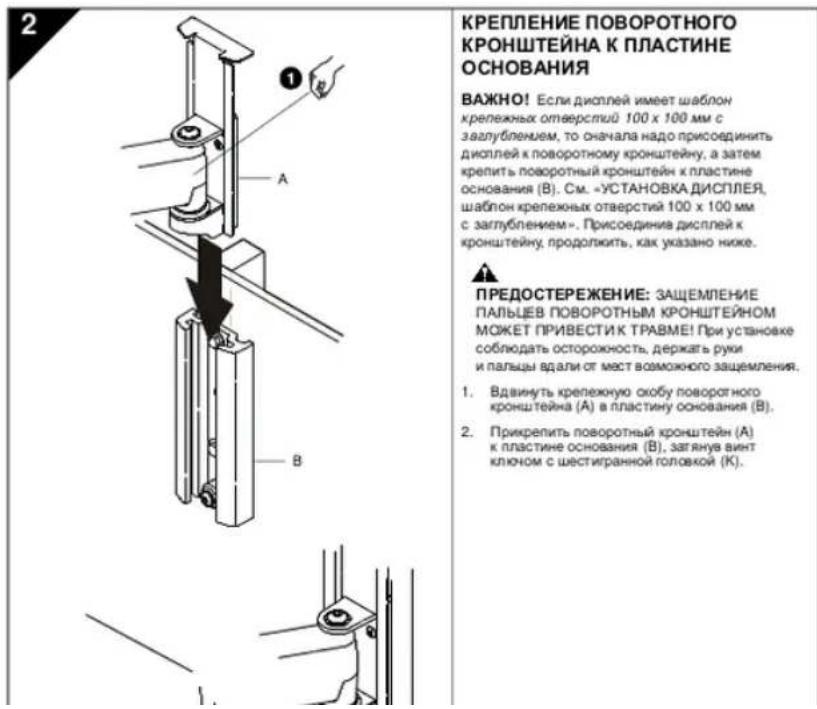

1. Glissez le support de fixation du bras pivotant (A) vers le bas sur la plaque de base (B).

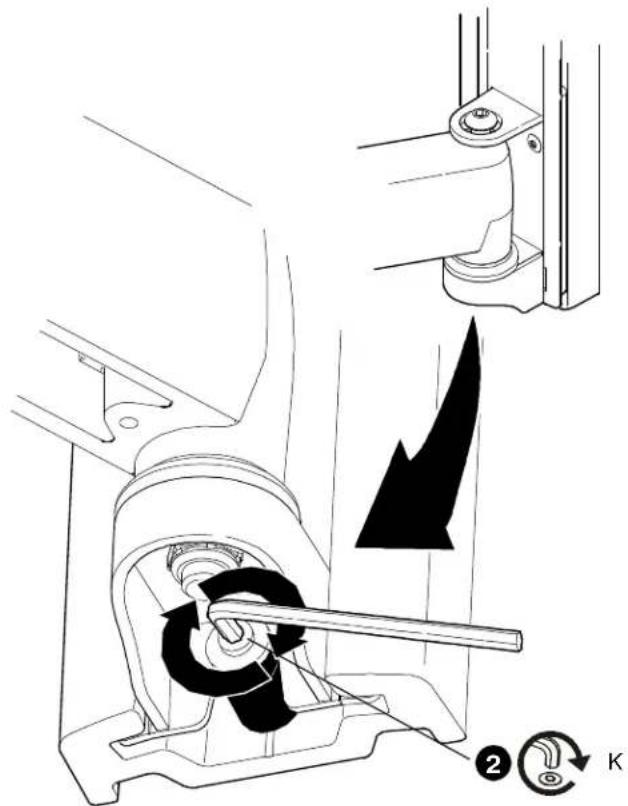

2. Attachez le bras pivotant (A) sur la plaque de base (B) en serrant la vis avec la clé hexagonale (K).

3

INSTALLER L'ÉCRAN

IMPORTANT! Procedez comme suit :

Si vous installez un écran ayant une configuration de trous de montage de 200 x 100, 200 x 200, 300 x 300, 400 x 200 ou 400 x 400 mm, passes à l'étape 3A.
Si vous installez un écran ayant une configuration de trous de montage de 100× 100mm ,passez à l'etape 3B ou 3C, selon le cas.

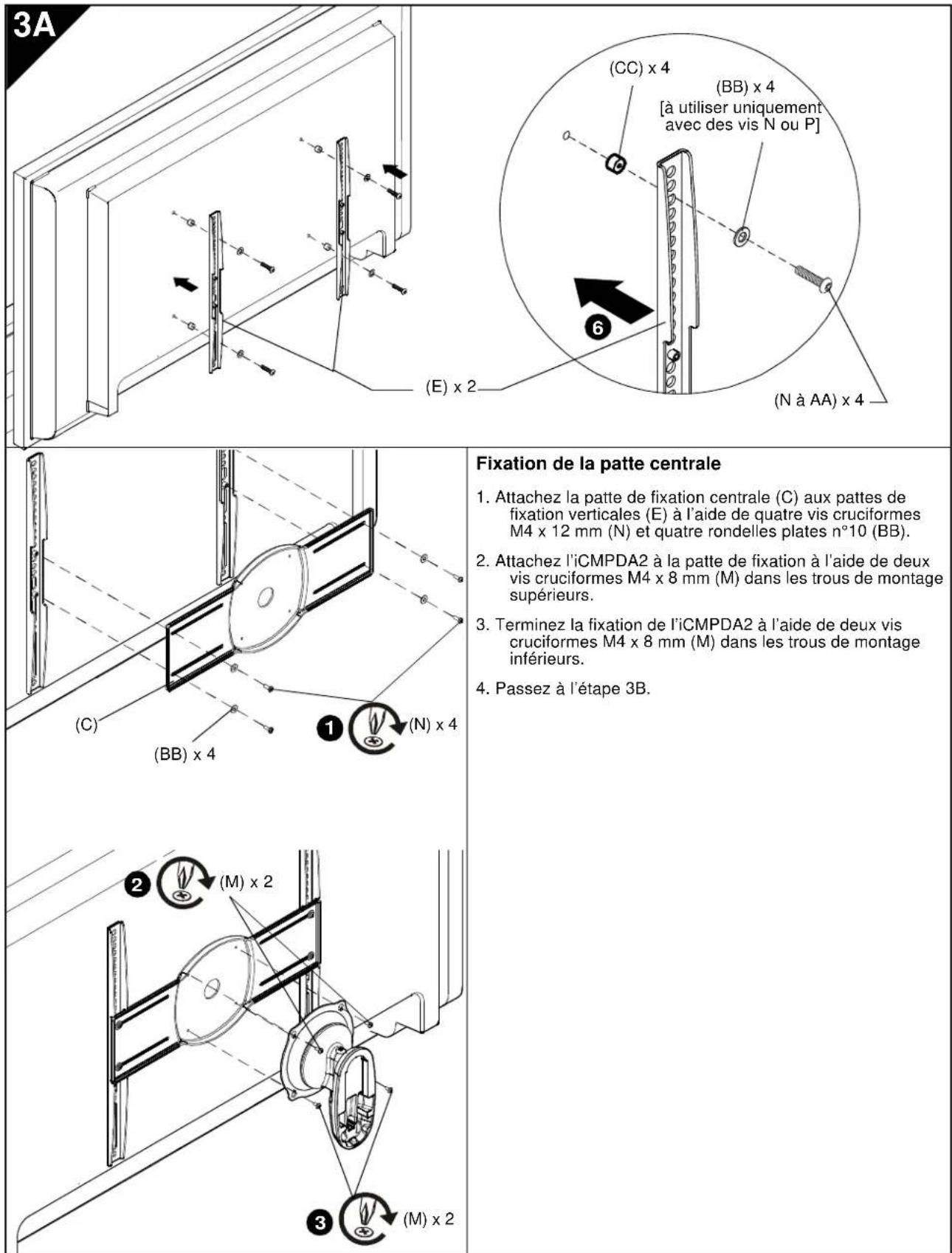

3A

Configuration de trous de montage de 200 x 100, 200 x 200, 300 x 300, 400 x 200 ou 400 x 400

Fixation de supports verticaux

AVERTISSEMENT : UNE MAUVAISE

INSTALLATION PEUT PROVOQUER UN

ÉCROULEMENT DE L'ASSEMBLAGE ET

ENDOMMAGER CELUI-CI, VOIRE ENTRAINER

DES BLESSURES CORPORELLES GRAVES ! NE

PAS substituer le matériel. Utilisez uniquem

matériel fourni ou spécifique par le fabricant.

1. Determininez et marquez la position centrale verticale entre les trous de montage du cote gauche et inférieur sur I'ecran.
2. Determininez et marquez la position centrale verticale entre les trous de montage du cote droit et inférieur sur I'ecran.
3. Orientez la patte de fixation verticale (E) de maniere à ce que les trous de montage se situent sur le dessus et les fentes de montage en dessous.
4. Alignez les trous de montage et fentes de montage sur la patte de fixation (E) avec les trous de montage supérieur et inférieur sur l'écran.
5. Ajustez la position de la patte de fixation verticale (E) jusqu'à ce que la marque faite à l'objet 1 soit alignée avec la marque centrale sur la patte de fixation verticale (E).
6. Attachez la patte de fixation verticale du cote gauche (E) à l'écran à l'aide de deux vis cruciformes (N à AA).

REMARQUE: utilisez également les rondelles plates n° 10 (BB) avec les vis N ou P.

REMARQUE: si l'écran a une surface de montage en retrait, des protubérances ou une boîte de raccordement électrique, vous devriez placer une bague intercalaire des vis de montage plus longues entre l'écran et les pattes de fixation verticales (E).
7. Repetérez les étapes 3 à 6 pour la patte de fixation verticale du côte droit en utilisant les mêmes trous de montage pour aligner les pattes horizontally.

3B

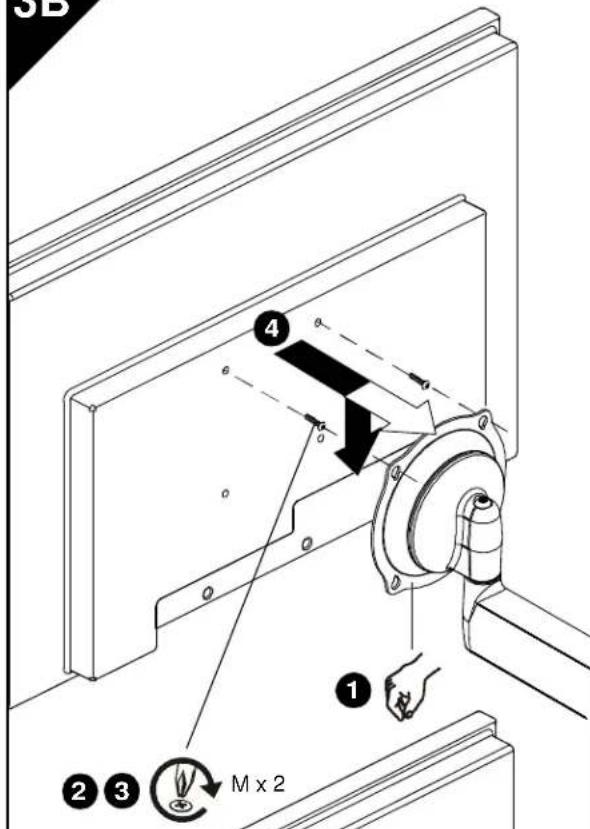

Trou de fixation affleuré 100 x 100 mm

IMPORTANT! Cette procédure est applicable seulement quand les trous de fixation 100 × 100 ~mm sur le dos de l'affichage sont affleurés avec la surface au dos de l'affichage, OU les supports (C, E) ont été préalablement installés suivant les étapes 3A.

AVERTISSEMENT: DEPASSER LES CAPACITÉS DE POIDS PEUT RÉSULTER EN DE GRAVES BLESSURES OU EN DES DOMMAGES À L'ÉQUIPEMENT! Il en va de la responsabilité de l'inclasseur de s'assurer que le poids combiné de tous les éléments attachés au iCMPDA2 ne dépasse pas 34 kg (75 lb).

1. S'assurer que le support Centris puisse pivoter et s'incliner, tout en étant à la fois assez serré pour pouvoir tener l'affichage dans la position désirée. Réglez tel que requis avant de continuer. Voir « REGLAGE »

PRECAUTION: UTILISER DES VIS DE LA MAUVAISE
TAILLE PEUT ENDOMMAGER L'AFFICHAGE! Les vis dévaient s'enfiler facilement et complètement dans les trous de fixation de l'affichage.

1. En utilisant un tournevis Phillips, installez deux vis (M) dans troughs de fixation éfilés du haut au dos de l'affiche (ou dans les supports C, E; si installés).

2. Enfilez les vis complètement dans l'affichage (ou dans les supports C, E, si installés), puis dévissez trois tours complets

AVERTISSEMENT : UN VISSAGE INADEQUAT DANS L'AFFICHAGE PEUT CAUSER LA CHUTE DE L'ENSEMBLE, CAUSANT DES BLESSURES GRAVES OU DES DOMMAGES À L'ÉQUIPEMENT ! Dévissez les vis SEULEMENT tel que nécessaire pour permettre l'installation du support Centris !

1. Soulevez et alignez l'affichage afin que les vis sur le dos de l'affichage (ou dans les supports C, E; si installés) rentrent dans les trous de fixation en forme de poire du haut dans le support Centris. Descendez l'affichage en place.

REMARQUE: NE PAS visser les vis à ce moment.

1. En utilisant un tournevis Phillips, installez deux vis (M) à travers les trous de fixation en forme de poir du bas du support Centris et dans l'affichage (ou dans les supports C, E; si installés).
2. Serrez les quatre vis (M). Serrez bien les vis mai ne les serrez pas trop! (Les vis doivent être serrées à fond, mais pas au-delà).

3C

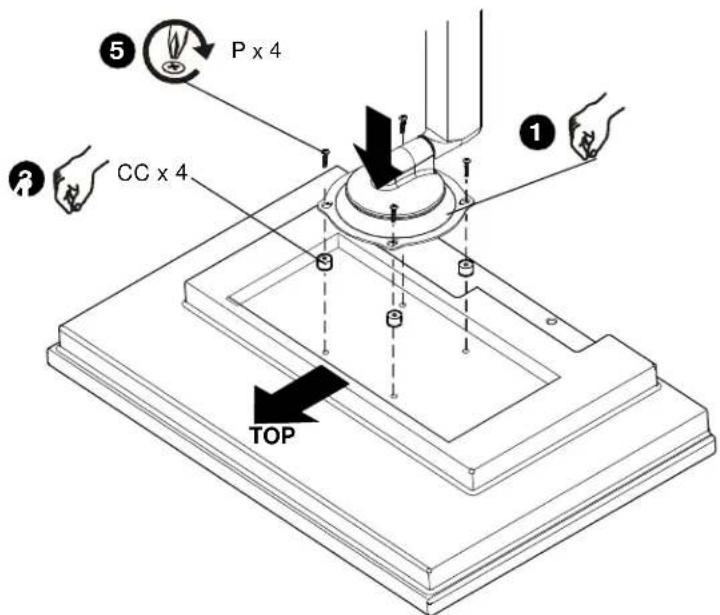

Trou de fixation encastré 100 x 100 mm

IMPORTANT! Cette procédure n'est applicable que lorsque les trous de fixation 100 × 100 ~mm au dos de l'affiche sont encastrés dans la surface du dos de l'affichage.

AVERTISSEMENT: DEPASSER LES CAPACITÉS DE POIDS PEUT RÉSULTER EN DE GRAVÉS BLESSURES OU EN DES DOMMAGES À L'ÉQUIPEMENT! Il en va de la responsabilité de l'installeur de s'assurer que le poids combiné de tous les éléments attachés au iCMPDA2 ne dépasse pas 34 kg (75 lb).

1. S'assurer que le support Centris puisse pivoter et s'incliner, tout en étant à la fois assez serré pour pouvoir tenir l'affichage dans la position désirée. Reglez tel que requis avant de continuer. Voir « RÉGLAGE »
2. Posez doucement l'affichage face vers le bas sur une surface protectrice.

PRECAUTION: UTILISER DES VIS DE LA MAUVAISE TAILLE PEUT ENDOMMAGER L'AFFICHAGE! Les vis devraient s'enfiler facilement et complètement dans les trous de fixation de l'affichage.

1. Placez quatre entretoises (CC) sur les trous de fixation au dos de I'affichage.
2. Orientez l'ensemble de telle maniere que les trous de fixation en forme de poir dans le support Centris soient alignés avec les trous des quatre entreprises (CC).

AVERTISSEMENT : UN VISSAGE INADEQUAT DANS L'AFFICHAGE PEUT CAUSER LA CHUTE DE L'ENSEMBLE, CAUSANT DES BLESSURES GRAVES OU DES DOMMAGES À L'ÉQUIPEMENT !

1. En utilisant un tournevis Phillips, installez quatre vis (P) à travers les trous de fixation en forme de poir du support Centris et les entretoiées (CC) dans l'affichage. Serrez les quatre vis (P). Serrez bien les vis mais ne les serrez pas trop! (Les vis doivent être serrées à fond, mais pas au-delà).
2. Continuez avec « INSTALLER LE BRAS PIVOTANT SUR LA PLAQUE DE BASE »

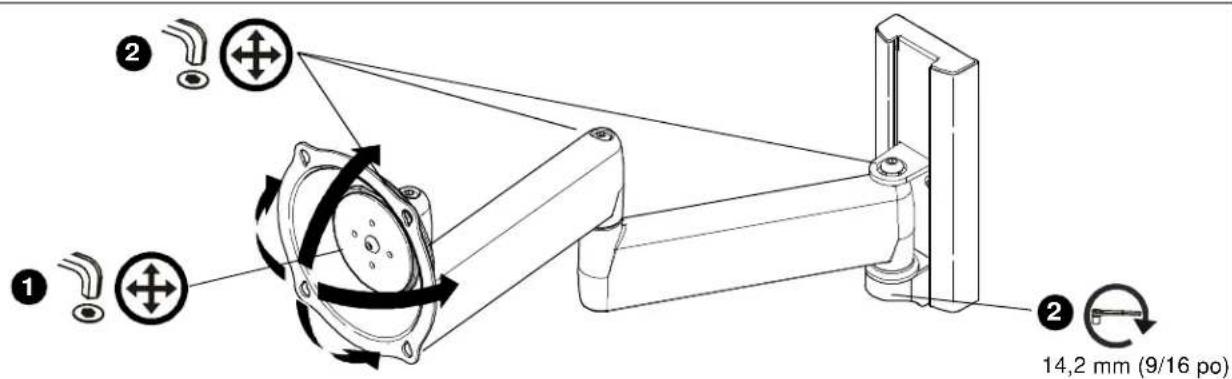

4 RÉGLAGE

1. Pour ajuster la tension du pas, desserrez ou serrez légèrement la vis de réglage tel que requis en utilisant la clé hexagonale (K).

REMARQUE: Si l'affichage est monté sur le bras pivotant (A) alors déconnectez d'abord tous les cables et enlevez l'affichage (Référez-vous à « INSTALLER L'AFFICHAGE »).

1. Pour ajuster la tension d'extension et du pivot, desserrez ou serrez légarement les vis de réglage tel que requis en utilisant les clés hexagonales (K, L).

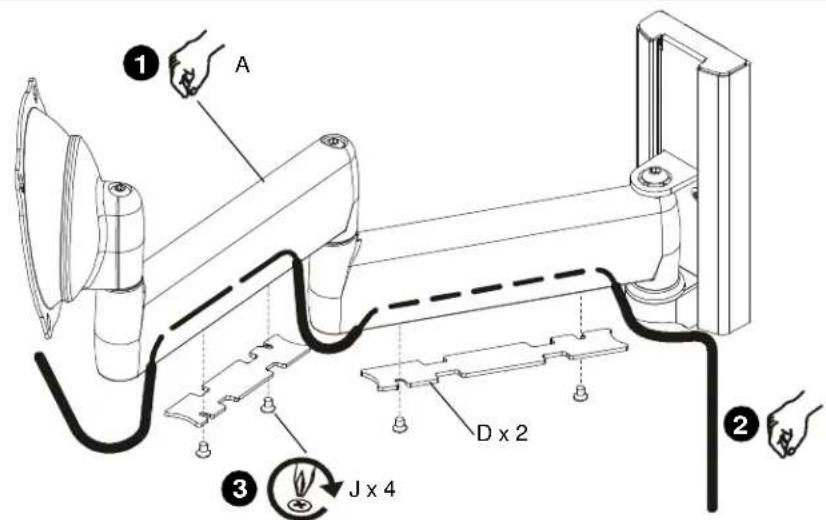

5 GESTION DES CABLES

PRECAUTION: Assurez-vous qu'un certain jeu existe pour le cable afin de permettre le mouvement de l'affichage, et que les cables ne seront pas pincés par l'installation de gains (D) ou de vis (J).

1. Mettez le bras pivotant en position complètement tendue.
2. Placez attentivement les cables dans les cavités situées dans la partie basses de chaque bras.
3. En utilisant un tournevis Phillips, installez les gains (D) en utilisant les vis (J).

KPEENHEME NACTHbIO OCHOBAHNR KCTEHE

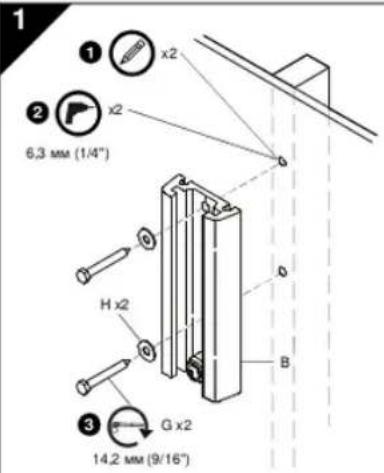

KpennenHne Ha depeBHHbI Kapkac

PNEUYPEKHEINE:ECNI HE OBECEHITbOCTAOUHYIO KOHCTPYKNUHO HYIPOUHOCTbDJIANJHNOI KMOIHOHTA,30MOXET NOBIEyCEPBe3HbIE TPAmbi NINIOBPEKHEINEO6OPYDBOAHIAI INI,ocuJctaJIeTAAeYCTaHOBAO.6OB3HO npocnHtBa TEM,HTo6bI KOHCTpykua,KOHTOPQxepNTCA DAnHHa KOMONHET,MO7a BldepKaTaHp4yax,pabhya naiTKPAthoy aecy acero6OpypdAHNA.ECNl Heo6kDmno,pepe yCTaHOBkoKOMONOHTEyOuNITy BCIOKCHPTyKIO

1. BMOHARTHI NAPCTNYO OBOABAHB (B) HOTMTNTB 10NOKENHI NAPBAANAOKU OTBEPCNTB
2. Pocaeepnhtb Da HapaaenHoxp Cbeeptn HAEMPTOM 6,3 MM [1/4] a DpeeaHHxct OaKa HMAECTOETOKT
3. TopaBm raBm mKHOH ma 14.2 m (9/16) 3abepHy TaBn tyxnaAp (G) yepe 3e nnockme aMbHs (H) nIaTnHY OHOBOAHN (B) a depeBHHHe CTNOH.

Kpenenne K6eToHy

PNDYNPDEKHEHNE:ECNI HE OSECENHTbIOCTATOHOYKOCHTpyHOHHOHOPOHOCTbIINDAHHOHO KOMTOHEHTA,3OTMOKETNOBIECEPCEBHSIETPABMIINIOPBSEKDEHNEOOSOPDBOHAHRIIaIOOyoucHAnIOeyeTcHAnOkyOBAAHOPOCNEpTa 3a TEMYTObSOHOCHTppyKaK KOtopoR pKcnHnEiAaHnDnA HKOHTH,MOTAuDepeKrtbHanykaypaHnyoNRTPAKTHOmyBeceo

3

YCTAHOBNTE MOHNTOP

HO! BnONHnTe yCTaHObky a COOTBeTCTBm C HHTpyKuRRM HNOE.

Prry yctahnke MOHHTOPO Co xemoe PAOTIOHNHOIOTB OETPBNT200x100MM,200x200MM 300x300 MM,400x200MM HNTH200x300MM nepejHNTK73A.
1CIPYCTAHOKMOHOTOPOcCXEMOAPaONOXBHHOBtAEpCTN0X100XMnpePHTKcKHYKT3B Wm 3COOTBETBHNHO

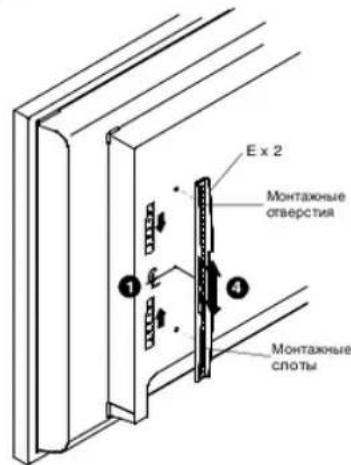

3A

Cxema pacnooKeHnO TOpBcTHN 200x100MM,200x200MM,300x300MM, 400x200MM HIN 400x400MM

Kpenex beptnKaIb HbIX KpoHHTHOB
