BEDIENUNGSANLEITUNG iCMPDA2T02 Chief

WICHTIGEWARN- und VORSICHTSHINWEISE!

WARNING: Ein WARNHINWEIS macht auf mögliche schwere oder tödliche Verletzungen aufmerksam, die bei Nichtbefolgung der Anweisungen eintreten können.

VORSICHT: Ein VORSICHTSHINWEIS macht auf Schäden oder mögliche Zerstörung des Gerats aufmerksam, die bei Nichtbefolgung der Anweisungen eintreten können.

WARNING: Falls nicht alle Anweisungen gelesen und gut verstanden werden, kann dies zu schweren Körperverletzungen, Schaden an den Geräten führen und die Werksgarantie nicht machen! Der Monteur ist davon verantwortlich, dass alle Komponenten unter Einhaltung der mitgelieferten Anweisungen korrekt zusammengebaut und eingebaut werden.

WARNING: Wenn für diese Komponente keine ausreichende bauliche Tragkraft vorhanden ist, kann dies zu schweren Körperverletzungen oder Schäden an den Geräten führen! Der Installateur ist damit verantwortlich zu überprüfen, ob die Wand, an der diese Komponente verankert wird, das Fünffache der Gesamtlast aller befestigten Geräte sichere tragen kann. Andernfalls muss die Wand verstärkt werden, bevör die Komponente angebracht wird.

WARNING: Wenn das zulässige Gewicht übersritten wird, kann dies zu schweren Körperverletzungen oder Schäden an den Geräten führen! Der Monteur ist davon verantwortlich, dass das kombinierte Gewicht aller Componenten, die am Modell iCMPDA2 befestigt sind, nicht mehr als 34 kg beträgt.

ADVERTÉNCIAS e AVISOS IMPORTANT!

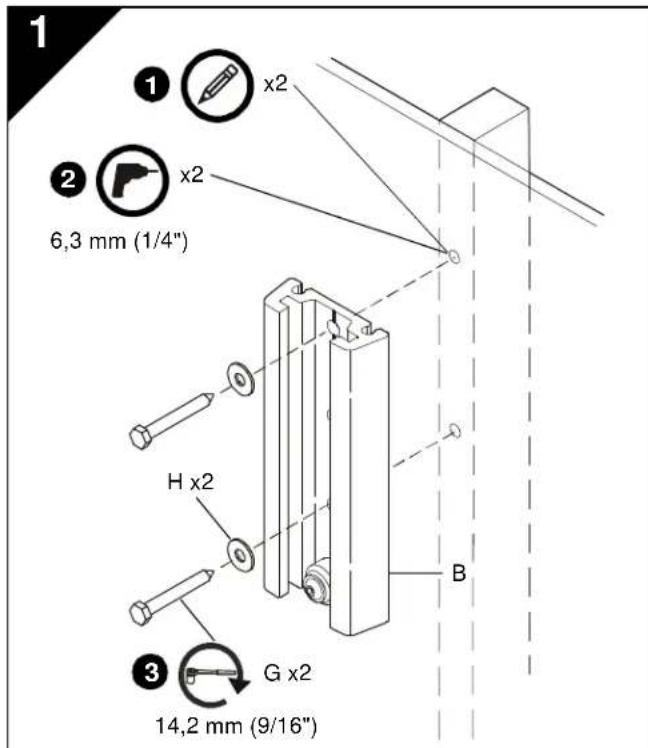

PRECAUCION: Die Schrauben NICT zu fest anziehen!

2

INSTALACION DEL BRAZO MOVIL EN LA PLACA DE BASE

EINBAU DES SCHWENKARMS AN GRUNDPLATTE

WICHTIG! Wenn das Display über ein versenktes Montagelochmuster der GröBe 100 x 100 mm verfügbar, dann muss das Display am Schwenkarm (A) montiert werden, bevor der Schwenkarm an der Grundplatte (B) befestigt wird. Siehe „EINBAU DES DISPLAYS, versenktes Montagelochmuster der GröBe 100 x 100 mm". Nach Einbau des Display die nachstehenden Anweisungen befolgen.

VORSICHT: WENN DER SCHWENKARM

GEGEN DIE FINGER DRUCKT, KANN DIES

ZU VERLETZUNGEN Führeni!

Bei der Installation vorsichtig vorgehen und Hände und Finger von Quetschpunkten entfernt halten.

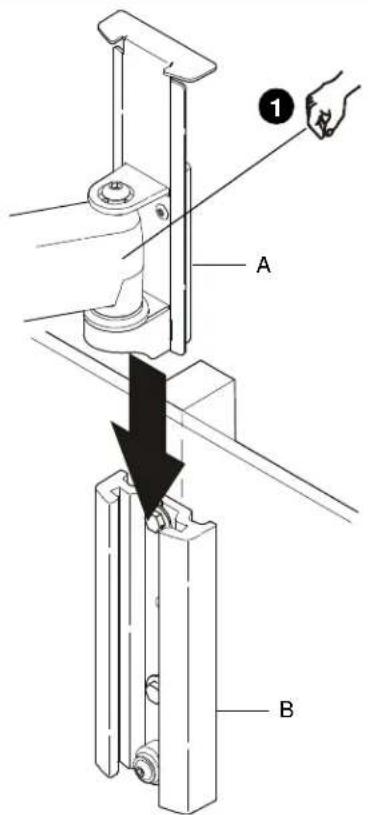

1. Die Schwenkarm-Montagehalterung (A) nach unten in die Grundplatte (B) schieren.
2. Schwenkarm (A) an Grundplatte (B) befestigen, indem die Schraube mit dem Sechskantschluss (K) festgezogen wird.

3

INSTALLIEREN DES BILDSCHIRMS

WICHTIG! Fahren Sie fort wie unter beschrieben:

• Bei Montage eines Bildschirms mit einem der Befestigungsschemata 200 × 100 ~mm , 200 × 200 ~mm , 300 × 300 ~mm , 400 × 200 ~mm oder 400 × 400 ~mm fahren Sie mit Schritt 3A fort.
• Bei Montage eines Bildschirms mit einem Befestigungsschema von 100 × 100 mm fahren Sie entweder mit Schritt 3B oder 3C fort.

3A

Befestigungsschema 200× 100mm 200× 200mm,300× 300mm,400× 200mm oder 400× 400mm

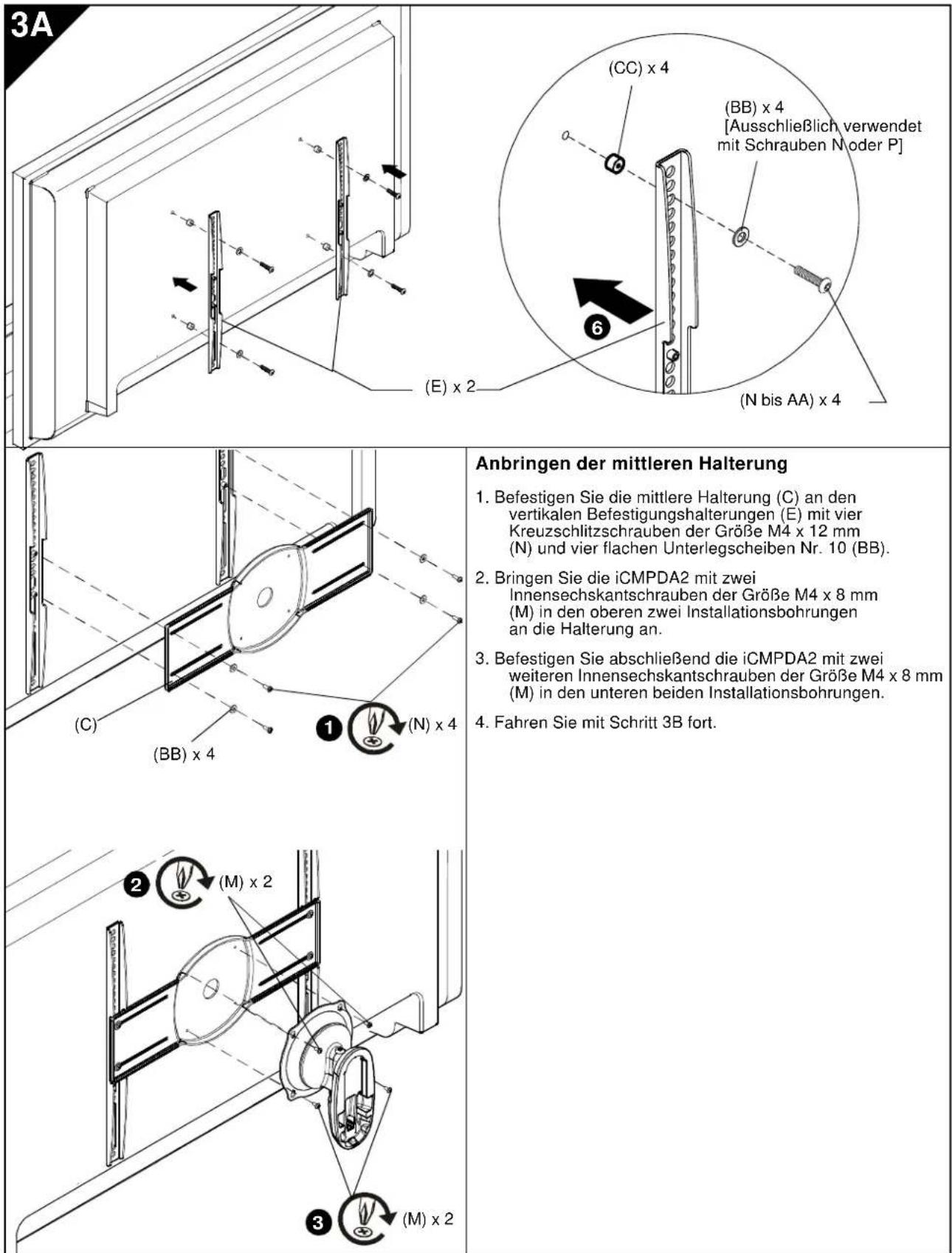

Anbringen von vertikalen Halterungen

WARNING: UNSACHGEMASSE MONTAGE KANN ZUM HERUNTERFALLEN DER HALTERUNG FUHREN UND SCHWERE PERSONENSCAHDEN BZW. SCHADEN AM GERAT VERURSACHEN! Tauschen Sie KEINE Befestigungsmittel aus. Verwenden Sie ausschlieBlich Befestigungsmittel, die vom Hersteller mitgeliefert oder angegeben wurden.

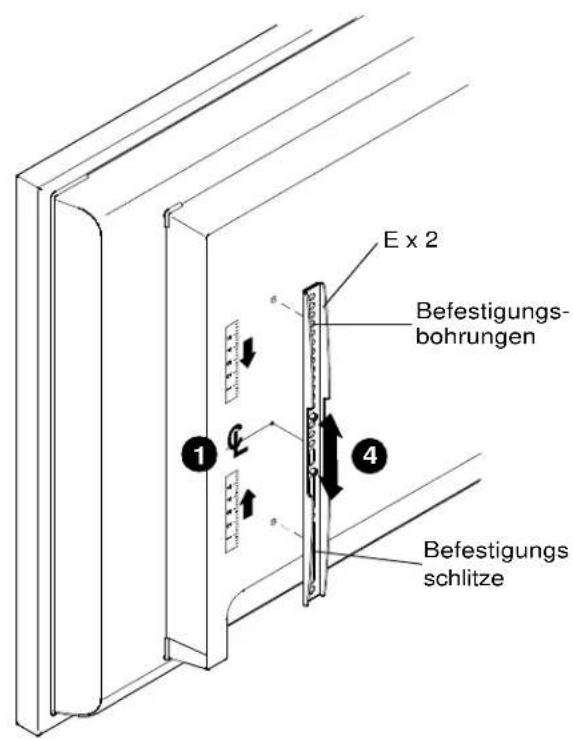

1. Bestimmen und markieren Sie den vertikalen Mittelpunkt zwischen den oberen und unteren Installationsbohrungen auf der linken Seite am Bildschirm.
2. Bestimmen und markieren Sie den vertikalen Mittelpunkt zwischen den oberen und unteren Installationsbohrungen auf der rechten Seite am Bildschirm.
3. Legen Sie die vertikale Befestigungshalterung (E) so an, dass sich die Installationsbohrungen oben und die Installationsschlitze unter befinden.
4. Richten Sie die Installationsbohrungen und -schlitze in der vertikalen Befestigungshalterung (E) nach den oberen und unteren Installationsbohrungen am Bildschirm aus.
5. Passen Sie die Position der vertikalen Befestigungshalterung (E) so an, dass die in Schritt 1 vorgenommene Markierung mit der Mittelpunktsmarkierung in der vertikalen Befestigungshalterung (E) übereinstimmt.
6. Befestigen Sie die vertikale Befestigungshalterung (E) an der linken Seite des Bildschirms mit zwei Kreuzschlitzschrauben (N bis AA).

HINWEIS: Verwenden Sie flache Unterlegscheiben Nr. 10 (BB), wenn Sie Schraube N oder P verwenden.

HINWEIS: Hat der Bildschirm eine vertiefte Halterungsfläche, Überstände oder einen Stromversorgungskosten, so,müssen ein Abstandhalter und langere Befestigungsmittel zwischen dem Bildschirm und der vertikalen Befestigungshalterung (E) angebracht werden.

1. Wiederholen Sie Schritt 3 bis 6 zum Anbringen der vertikalen Befestigungshalterung auf der rechten Seite, indem Sie die gleiche Position der Bohrungen verwenden, um die Halterung horizontal auszurichten.

3B

Bündiges Montagelochmuster der Grübe 100 x 100 mm

WICHTIG! Dieses Verfahren trift nur dann zu, wenn die Montagelöcher der Höhe 100 x 100 mm auf der Rückseite des Displays bündig an der Rückseite des Display anliegen ODER wenn Halterungen (C, E) vorher in Schritt 3A eingebaut wurden.

WARNING: DIE ÜBERSCHREITUNG DER

TRAGFÄHIGKEIT KANN ZU SCHWEREN
KÖRPERVERLETZUNGEN ODER SCHÄDEN AN DEN
GERÄTEN FÜRHEN! Der Installateur ist davon verantwortlich
sicherzustellen, dass dasGesamtgewicht aller am iCMPDA2
befestigten Komponenten 75 lbs (34 kg) nicht überschreitet.

1. Es muss sichergestellt werden, dass die Centris-Halterung sich leicht drehen und neigen lasst und davon fest genug ist, um das Display in der gewünschten Position zu halten. Nach Bedarf einstehen, bevor Sie fortfahren. Siehe „EINSTELLUNG".

VORSICHT: DIE VERWENDUNG VON SCHRAUBEN DER FALSCHEN GROSSE KANN DAS DISPLAY BESCHÄDIGEN! Die Schrauben sollenn sich leicht und vollständig in die Montagelöcher des Displays drehen halten.

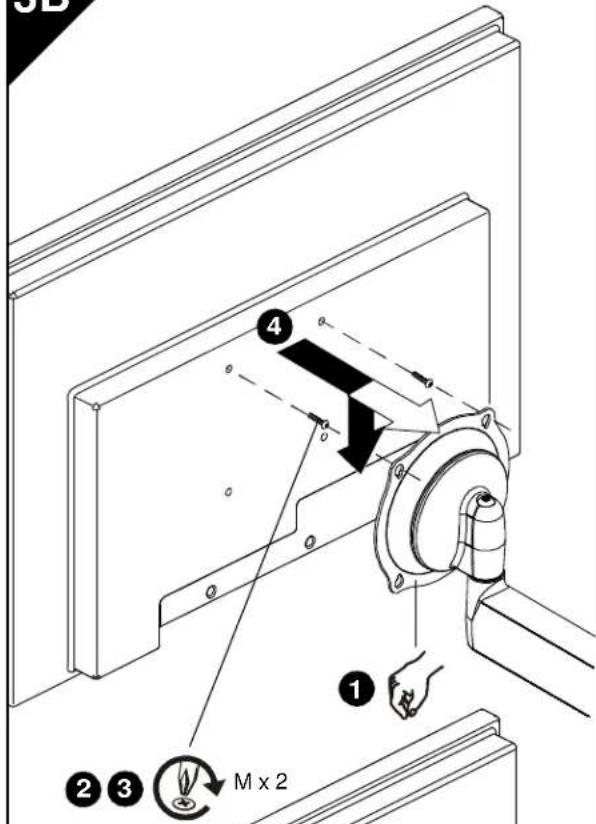

1. Zwei Schrauben (M) mit einem Kreuzschlitzschraubendreher in die oberen Montagegewindelöcher auf der Rückseite des Displays (oder in die Halterungen C, E, falls installiert) einbauen.

2. Die Schrauben vollständig in das Display (oder in die Halterungen C, E, falls installiert) eindreten und dann um 3 vollständige Umdrehungen zurückdrehen.

WARNING: EIN UNZUREICHENDES EINGREIFEN DES GEWINDES IN DAS DISPLAY KANN DAZU FührEN, DASS DIE BEFESTIGUNG HERUNTERFÄLLT; WAS SCHWERE KÖRPERVERLETZUNGEN UND SCHÄDEN AN DEN GERÄTIEN ZUR FOLGE HAT! Die Schrauben NUR so welt zurückdrehen, dass die Centris-Halterung eingebaut werden kann!

1. Das Display anheben und so ausrichten, dass die Schrauben in der Rückseite des Displays (oder in den Halterungen C, E, falls installiert) in die oberen Montagelanglocher in der Centris-Halterung passen. Das Display in Position absenken.

HINWEIS: Die Schrauben zu dieser Zeitpunkt NICT festziehen.

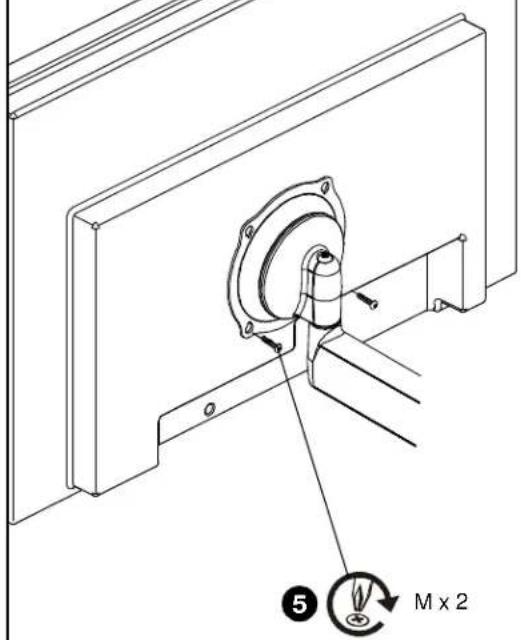

1. Zwei Schrauben (M) mit einem Kreuzschlitzschraubendreher in die unteren Montagelanglocher in der Centris-Halterung im Display (oder in die Halterungen C, E, falls installiert) einbauen
2. Alle vier Schrauben (M) festziehen. Nicht zu fest anziehen!

3C

Versenktes Montagelochmuster der GroBe 100 x 100 mm

WICHTIG! Dieses Verfahren trift nur dann zu, wenn die Montagelöcher der Höhe 100 × 100 mm auf der Rückseite des Displays in der Fläche versenkt sind.

WARNING: DIE ÜBERSCHREITUNG DER TRAGFÄHIGKEIT KANN ZU SCHWEREN KÖRPERVERLETZUNGEN ODER SCHÄDEN AN DEN GERÄTEN FührREN! Der Installateur ist davon verantwortlich sicherzustellen, dass dasGesamtgewicht aller am iCMPDA2 befestigten Komponenten 75 lbs (34 kg) nicht überschreitet.

1. Es muss sichergestellt werden, dass die Centris-Halterung sich leicht drehen und neigen lasst und Dennoch fest genug ist, um das Display in der gewünschten Position zu halten. Nach Bedarf einstellen, bevor Sie fortfahren. Siehe „EINSTELLUNG".
2. Display mit der Vorderseite nach unten vorsichtig auf eine Schutzfläche legen.

VORSICHT: DIE VERWENDUNG VON SCHRAUBEN DER FALSCHEN GROSSE KANN DAS DISPLAY BESCHÄDIGEN! Die Schrauben sollen sich leicht und vollständig in die Montagelöcher des Displays drehen halten.

1. Vier Distanzhulsen (CC) über die Montagelöcher auf der Rückseite des Displays positionieren.
2. Die Befestigung so ausrichten, dass die Montagelanglocher in der Centris-Halterung auf die Locher in vier Distanzhulsen (CC) ausgerichtet sind.

WARNING: EIN UNZUREICHENDES EINGREIFEN DES GEWINDES IN DAS DISPLAY KANN DAZU Führren, DASS DIE BEFESTIGUNG HERUNTERFÄLLT; WAS SCHWERE KÖRPerverLETZUNGEN UND SCHÄDEN AN DEN GERÄTEXN ZUR FOLGE HAT!

1. Mit einem Kreuzschlitzschraubendreher vier Schrauben (P) durch vier Montagelanglocher in der Centris-Halterung und Distanzhulsen (CC) in das Display einbauen. Alle vier Schrauben (P) festziehen. Nicht zu fest anziehen!
2. Mit ,EINBAU DES SCHWENKARMS AN GRUNDPLATTE" fortfahren.

4 EINSTELLUNG

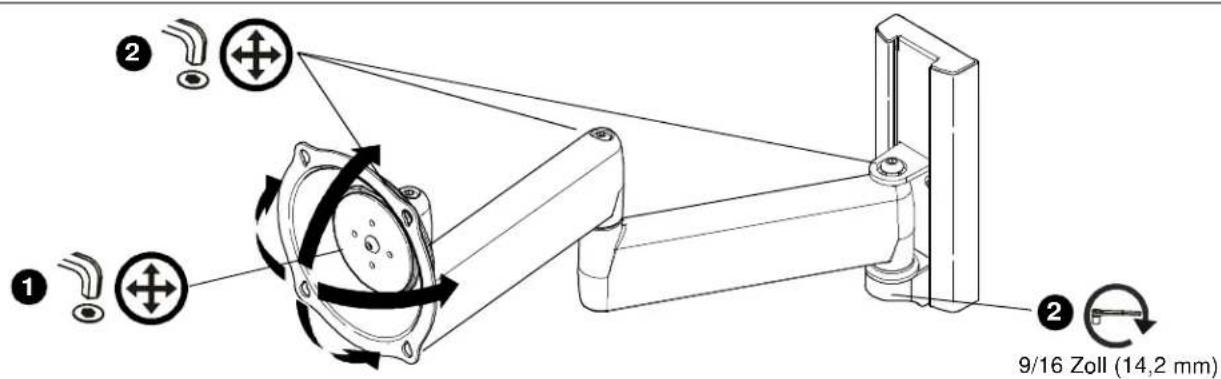

1. Zur Einstellung der Neigungsspannung die Einstellungsschraube nach Bedarf mit dem Sechskantschlüssel (K)leitung lose den festziehen.

HINWEIS: Wenn das Display am Schwenkarm (A) montiert ist, zunachst alle Kabel abtrennen und das Display abmontieren (siehe „EINBAU DES DISPLAYS").

1. Zur Einstellung der Verlängerungs- und Schwenkspannung die Einstellungsschrauben nach Bedarf mit den Sechskantschlüsseln (K, L)leitung losen oder festziehen.

5 KABELFUHRUNG

VORSICHT: Es muss sichergestellt werden, dass für die Bewegung des Displays ausreichendes Kabelspiel vorhanden ist und dass die Kabel beim Einbau von Abdeckungen (D) oder Schrauben (J) nicht gequetscht werden.

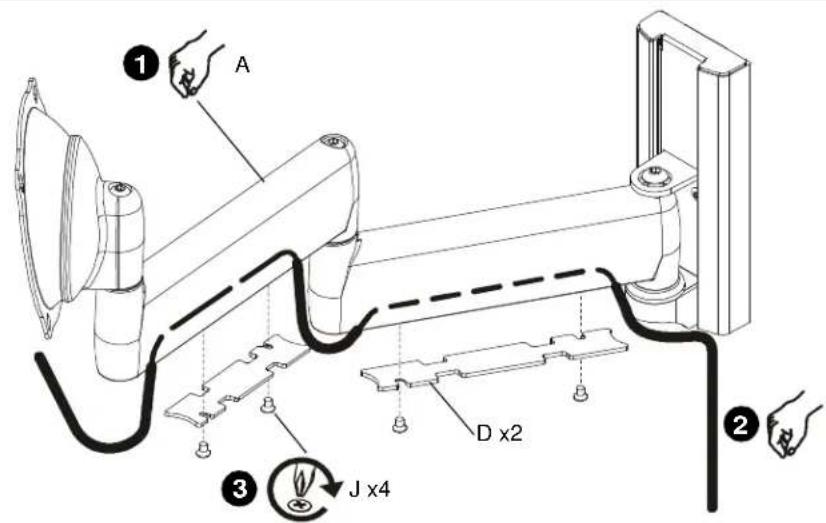

1. Schwenkarm (A) in die vollständig ausgefahrene Position fahren.
2. Die Kabel vorsichtig in die Vertiefung im unteren Teil jeder Arms positionieren.
3. Die Abdeckungen (D) mithilfe eines Kreuzschlitzschraubendrehers mit den Schrauben (J) einbauen.

VOORZICHTIG: Die Schrauben NICT zu fest anziehen!
