BRUGSANVISNING iCMPDA2T02 Chief

ADVARSEL: Hvis这部分 component Iike har tilistrekkeig strukturemssigt staat kan det resultere i alvortig personskade ellier beskadigei at udstyr! Det er installatere ansvar at serge for, at strukuten som这部分 component monnteres pa, kan understette fem gange den samle de vaegt aft att udstyr. Strukuten skal forsterkes som paskveet inden installationf am componenten.

ADVPARSEL: Hvis vaegtkapaciteten overstiges kan det resultere i alvorig persnoskade erer beskadigelse at udstyr! Det er installatarens ansvar at sorge for, at den samlede vaegt at alle komponenter, der monteres pa iCMPDA2, ikke overstiger 34kg.

VIKTIGA VARNINGAR OCH FORSIKTIGHETSANVISNINGAR

VARNING: VARNING indiker er risik for alvarig skaka eider doddfall oem du inte fajr anvisinngama.

VIGTIG! Hvis skaermen har et 100× 100mm forsænket monteringshulmønster, sa kal skaermen monteres pa svingarmen (A), for svingarmen monteres til bundpladen (B). Se "MONTERING AF SKAERM, 100× 100mm forsænket monteringshulmønster". Fortsæt nedenfor after skaermen er monteret.

RSIGTIG: DER KAN OPSTA

PERSONSKADE, HVIS SVINGARMEN KLAPPER SAMMEN OM FINGRE! Pas pa, hold hender og fingre væk fra punkter, hvor de kan blive klemt under monteringen.

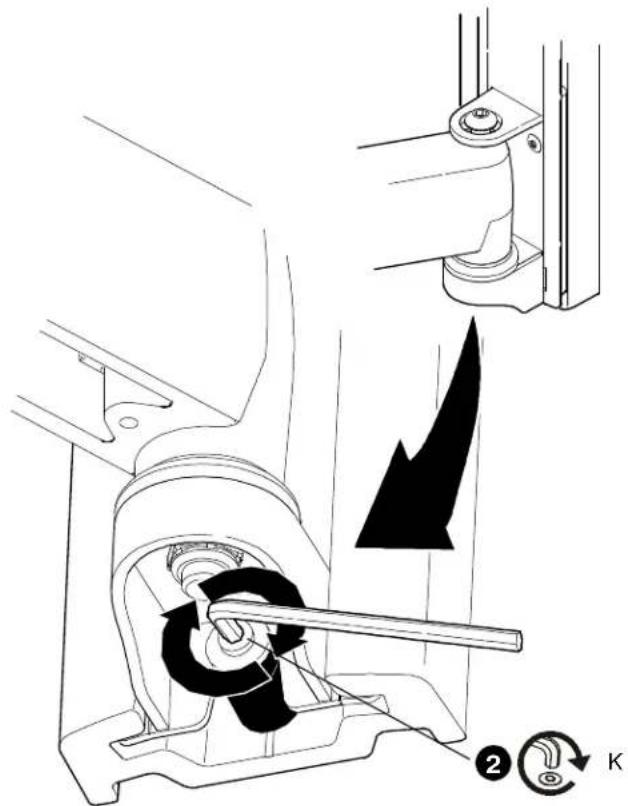

1. Skub svingarmens monteringsbeslag (A) ned ind i bundpladen (B).
2. Fastgor svingarm (A) til bundplade (B) ved at stramme skruen med en hexnogle (K).

3

MONTERING AF SKAERM

VIGTIG! Fortsæt som angivet nedenfor:

• Fortsæt med trin 3A, hvis du monterer en skærm med et 200 × 100 ~mm , 200 × 200 ~mm 300 × 300 , 400 × 200 eller 400 × 400 ~mm monteringshulmønster.
  Hvis du monterer en skerm med et 100 x 100 mm monteringshulmnonster, forsætter du med trin 3B ellcr 3C, alt after hvad der er relevant.

3A

200 x 100, 200 x 200, 300 x 300, 400 x 200 eller 400 x 400 monteringshulmønster

Montering af lodrette beslag

ADVARSEL: FORKERT MONTERING KAN MEDFORE, AT BESLAGET FALDER NED, HVILKET KAN FORARSAGE ALVORLIG PERSONSKADE ELLER BESKADIGELSE AF U dystyret! Udskift IKKE monteringsdelene. Brug kun de medfolgende monteringsdele ell er demoneringsdele, som producenten har angivet.

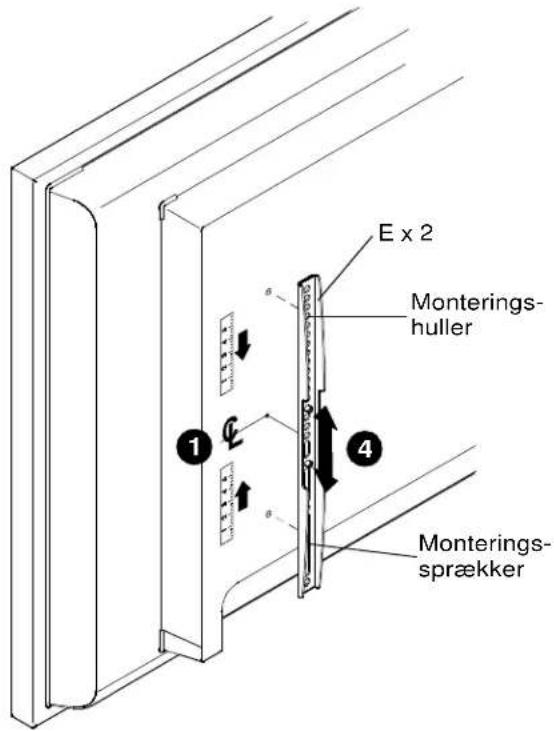

1. Find og marker den lodrette midterposition mellem skærmens overste og nederste monteringshuller i venstre side.
2. Find og marker den lodrette midterposition mellem skærmens overste og nederste monteringshuller i højre side.
3. Placer det lodrette monteringsbeslag (E), sa monteringshullerne er overst, og monteringssprækkerne er nederst.
4. Tilpas monteringshullerne og -sprækkerne i det lodrette monteringsbeslag (E) med de øverste og nederste monteringshuller i skærmen.
5. Juster det lodrette monteringsbeslags (E) position, indtil mærket fra trin 1 passer med centeringsmaerket i det lodrette monteringsbeslag (E).

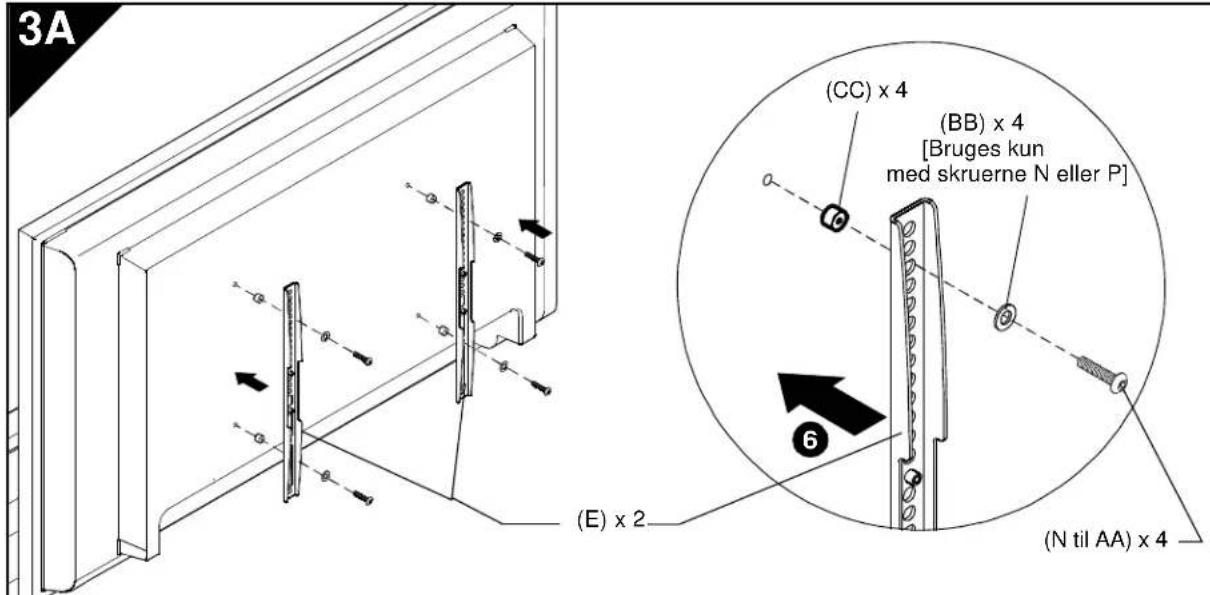

6. Fastgör det lodrette monteringsbeslag (E) i venstre side af skærmen ved hjælp af to Phillips panhovedskruer (N til AA).

BEMERK: Brug ogsa de flade skiver nr. 10 (BB), hvis du anvender skruerne N ellr P.

BEMAERK: Hvis skaermen har en forsakenket monteringsflade, fremspring erer en el-boks, skal der anvendes et afstandsstykke og lengere monteringsmetaldele mellem skaermen og de lodrette monteringsbeslag (E).
7. Gentag trin 3 til 6 for det lodrette monteringsbeslag i hore side ved at anvende de samme hulplaceringer til vandret tilpasining af beslagene.

Montering af midterbeslaget

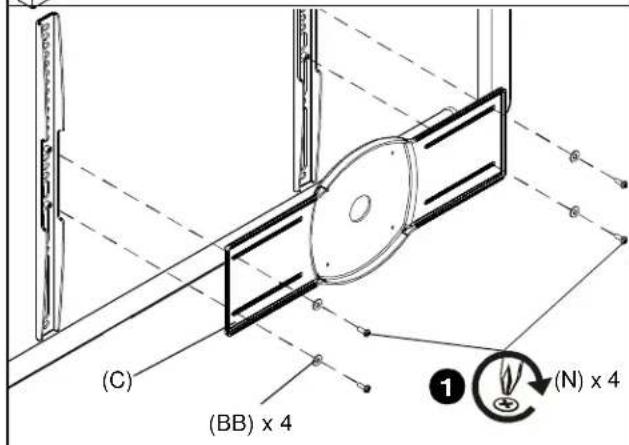

1. Fastgør miderbeslaget (C) på de lodrette monteringsbeslag (E) ved hjælp af fire M4 x 12 mm Phillips hovedskruer (N) og fire flade skiver nr. 10 (BB).

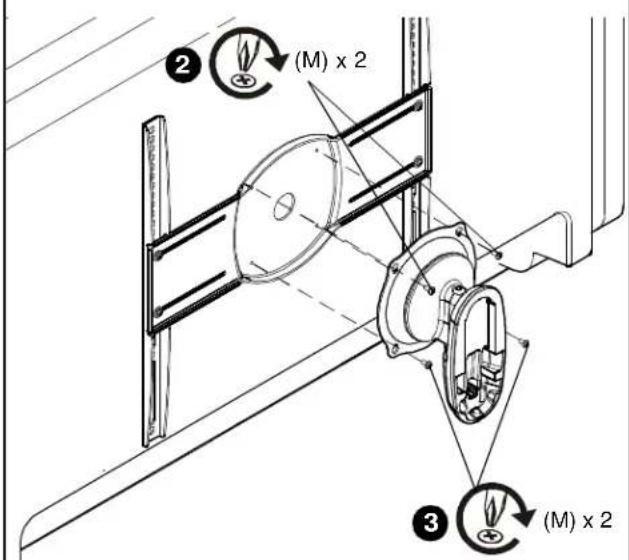

2. Fastgor iCMPDA2 pa beslaget ved hjaelp af to M4 x 8 mm Phillips hovedmaskinskruer (M) i de to overste monteringshuller.
3. Faerdiggor fastgorelsen af iCMPDA2 ved hjelp af to M4 x 8 mm Phillips hovedmaskinskruer (M) i de to nederste monteringshuller.
4. Fortsaet med trin 3B.

3B

Mx2

Mx2

100× 100mm plant monteringshulmnonster

VIGTIG! Denne procedure gør sig kun gældende, narr 100 × 100 mm monteringshullerne på bagsiden af skærmen sidder plant medbagsiden af skærmen, ELLER beslagene (C, E) blev monteret på et tidligere tidspunkt ifolge trin 3A.

ADVARSEL: HVIS VEGGTKAPACITETEN OVERSKRIDES KAN DET RESULTERE I ALVORLIG PERSONSKADE ELLER BESKADIGELSE AF UDSTYRET! Det er montorens ansvar at sorge for, at komponenternes totale vegt, som er fastgjort til iCMPDA2, jak overstiger 34 kg (75 lbs).

1. Sorg for, at Centris-beslaget nemt kan dreje og vippe, og dog stadig vare stramt nok til at holde skaermen i den onskede position. Juster after behov, før du gár videre. Se "JUSTERING".

FORSIGTIG: BRUG AF SKRUER AF FORKERT
STORRELSE KAN BESKADIGE SKAERMEN! Skruer bor nemt
kunne skrues fuldstendigt ind i skaermens monteringshuller.

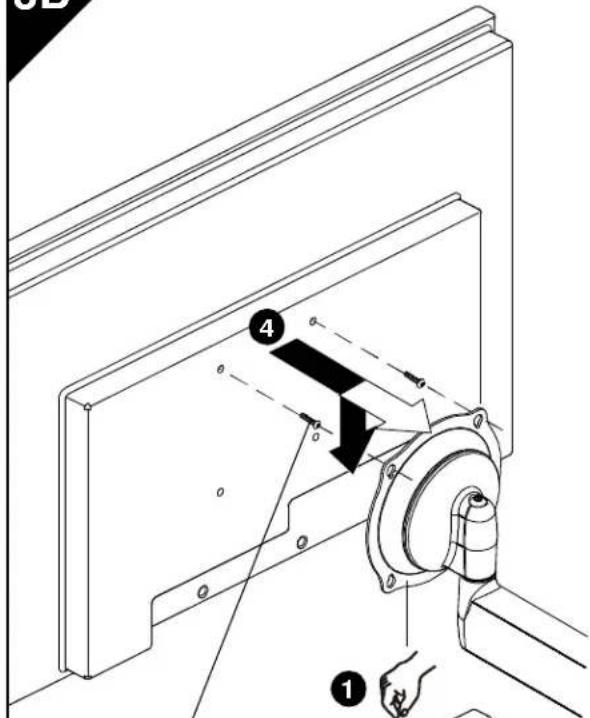

1. Brug en stjerneskruetrakker til at montere to skruer (M) ind i de overste monteringshuller med gevind pa bagsiden af skarmen (eller i beslagene C, E; hvis de er monteret).

2. Skru skruerne fuldstændigt ind i skærmen (eller i beslagene C, E; hvis de er monteret), og derefter udigen 3—hele omgange.

ADVARSEL: UTILSTRÄEKKELIG GEVINDTILKOBLING
SKÄERMEN KAN RESULTTERE I, AT MONTERINGEN
FALDER NED, HVILKET KAN FORÄRSAGE ALVORLIG
PERSONSKADE ELLER BESKADIGELSE AF UDSTYRET!
Skru KUN skruerne ud det stykke, som er nödvendigt for at give plads til montering af Centris-beslaget!

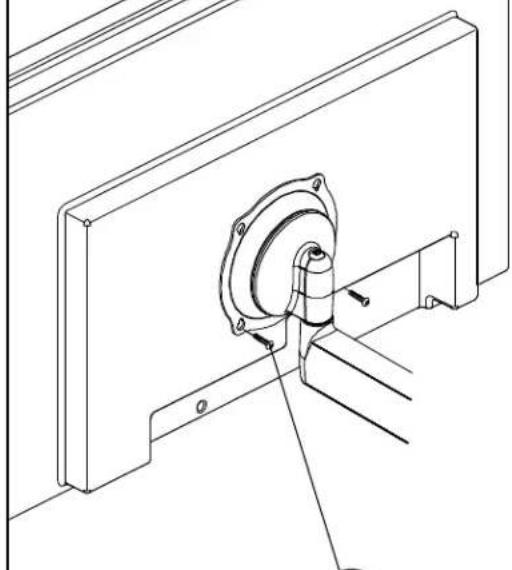

1. Loft og hold skærmen således at skruerne på bagsiden af skærmen (eller i beslagene C, E; hvis de er monteret) passer ind i de overste dräbeformede huller på Centris-beslaget. Sænk skærmen på plads.
   BEMAERK: Stram IKKE skruerne pa nuveerende tidspunkt.
2. Brug en stjerneskruetrakker til at montere to skruer (M) gennem de nederste drabeformede monteringshuller i Centris-beslaget ind i skaarmen (eller i beslagene C, E; hvis de er monteret).
3. Stram alle fire skruer (M). Der mä ikke overspaendes!

3C

100 x 100 mm forsænket monteringshulmønster

VIGTIG! Denne procedure gør sig kun gældende, nr 100 x 100 mm monteringshullerne pa bagsiden af skærmen er forsænket ind i bagsiden pa skærmen.

ADVARSEL: HVIS VæGTKAPACITETEN OVERSKRIDES KAN DET RESULTERE I ALVORLIG PERSONSKADE ELLER BESKADIGELSE AF U dystyret! Det er montorens ansvar at sorge for, at komponenternes totale vægt, som er fastgjort til iCMPDA2, jegke overstiger 34 kg (75 lbs).

1. Sorg for, at Centris-beslaget nemt kan dreje og vippe, og dog stadig vare stramt nok til at holde skærmen i den ønskede position. Juster after behov, for du gár videre. Se "JUSTERING".
2. Laeg forsigtigt skaermen med forsiden nedad pa en beskyttende overflade.

FORSIGTIG: BRUG AF SKRUER AF FORKERT STORRELSE KAN BESKADIGE SKAERMEN! Skruer bor nemt kunne skrues fuldstændigt ind i skarmens monteringshuller.

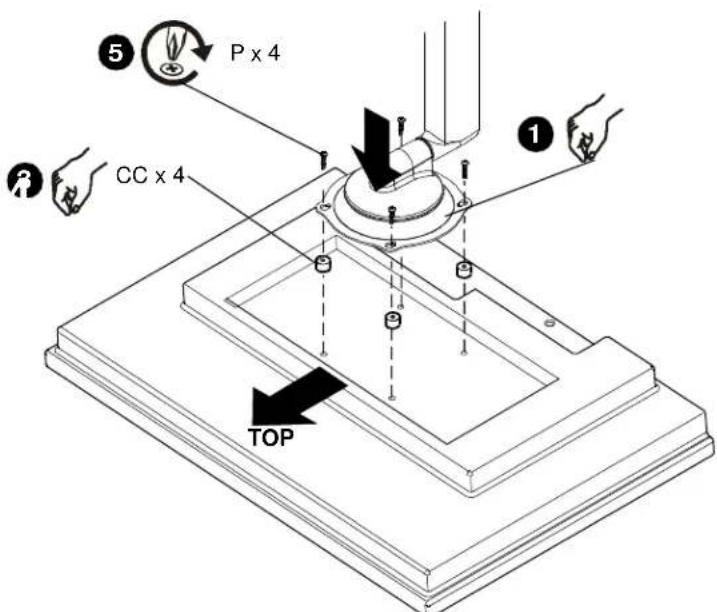

1. Anbring fire afstandsstykker (CC) over monteringshullerne pa skarmbagsiden.
2. Vend underlaget säledes at de drabeformede monteringshuller i Centris-beslaget er ud for hullerne i de fire afstandssstykker (CC).

ADVARSEL: UTILSTRAEKKELIG GEVINDTILKOBLING I SKAERMEN KAN RESULTERE I, AT MONTERINGEN FALDER NED, HVILKET KAN FORÄRSAGE ALVORLIG PERSONSKADE ELLER BESKADIGELSE AF U dystyret!

1. Brug en stjerneskruetaekker til at montere fire skruer (P) gennem de fire drabeformede monteringshuller i Centris-beslaget og afstandsstykkerne (CC) ind i skaermen. Stram alle fire skruer (P). Der ma ikke overspændes
2. Fortsaet med "MONTERING AF SVINGARM PABUNDPLADE".

4

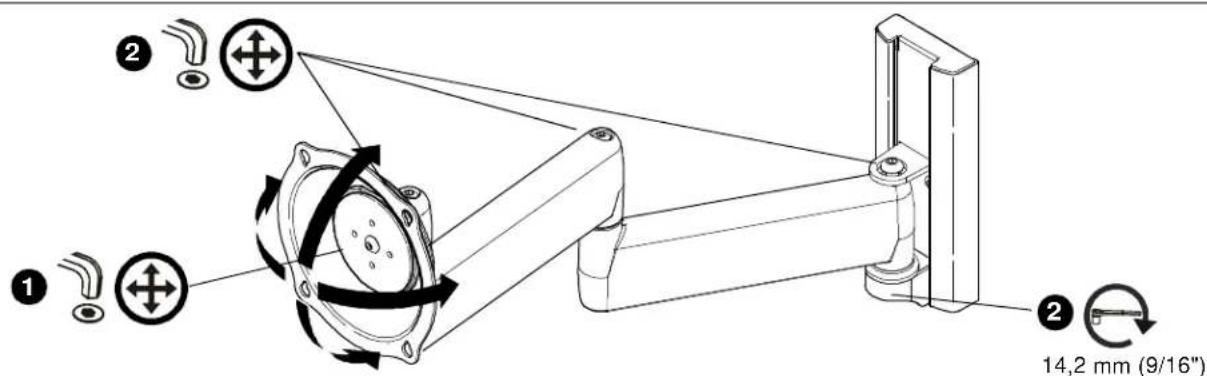

JUSTERING

1. Du justerer haeldningsspændingen ved at løsne eller stramme justeringsskruen en smule after behov ved brug af en hexnøgle (K).

BEMERK: Hvis skærmen er monteret på en svingarm (A), skal du Först frakoble alle kabler og fjerne skærmen (Se "MONTERING AF SKAERM").

1. Du justerer forlaengelsen og drejeledsspændingen ved at lnsne eller stramme justeringsskruen en smule after behov ved brug af hexnoglnere (K, L).

5

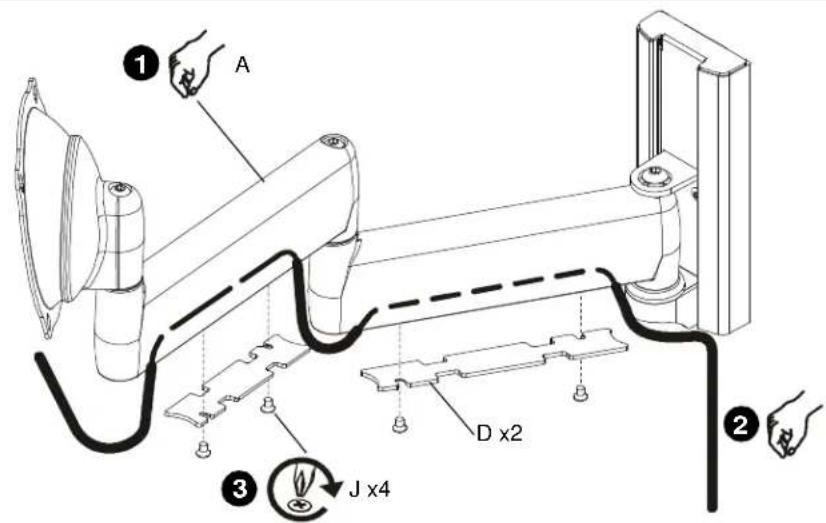

KABELSTYRING

FORSIGTIG: Sorg for, at der er tilstrakkelig kabelslaek, til at skarmen kan bevages, og at kablerne icke vil blive klemt ved at montere daekslerne (D) eller skruerne (J).

1. Flyt svingarmen (A) til den fuldt forlaengede position.
2. Anbring omhyggeligt kablerne i hulrummene i den nederste del af hver arm.
3. Brug en stjerneskruetrakker til at montere daekslerne (D) ved brug af skruerne (J).

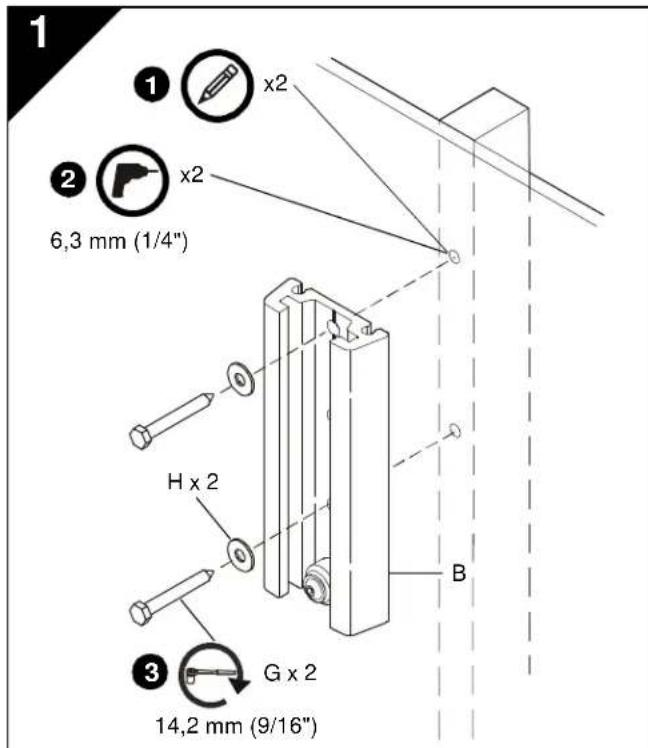

MONTERA BASPLATTAN PÅ VÄGGEN Installation pā träregel

VIKTIG! Fortsatt enligt nedanstænde anvisningar:
