KÄYTTÖOHJE iCMPDA2T02 Chief

VAROTUS: VAROTUS ilmaee vakanan vamman tal kuoletan mahdollusuhta. so jhotei el noudatata.

HALYTYS: HALYTYS limease laitteen vauroitumisen tai tuhutomisen mahdoliussuja, os johjei e noudatate.

VAROTUS:Jos ojheita el uja, ymmaresti ja noudatet, voi seuraunsena olva kavava vamma, laiteen vaourituminen tai takuun raukeaminen. On asentayan vastulla varmstaa, etta kaliki komponentit on koottu oikein ja asennetu ojheid mukaisesti.

VAROTUS: Josk rakenne, johon componenti kinnitetän,
ei ole teaparkev hvaiven, seuraiksuena voi oika vakava vamma
tai laiteen vaaurituminen. On asentanjan vastuilla varmitaia,
että rakenne, johon componenti kinnitetän, pysty
kannattamaan koiko laitteis ton painoon nänden
visinkeraiden paimon. Vahviista rakensetta tarvittaesa
ennen componentin asentamanta.

VAROITUS: Painokapasfeetin ylltaminen voj johtaa
vakavaan vammaan tai laiteen vauroitumisen. On
asentajan vastuilla varmista, eti kakkien iCMPDA2:een
kinnitetyjen componentlin yhtelspaino en intaan 34 kg.

TÄRKEÄ! Jos naytössa on 100 x 100 mm:n syvennys asennusta varten, nayttö on asennettava käantovarteen (A) ennen kaantovarren asentamista aluslaattaan (B). Katso kohdasta NAYTON ASENTAMINEN lisatietoja asennuksesta 100× 100mm :n asennussyvennykseen. Tee alla kuvatut toimet vasta sitten, kun nayttö on asennetttu kaantovarteen.

HUOMAUTUS:KAANTÖVARREN

KALLISTUMINEN SORMIEN PÄÄLLE

VOI AIHEUTTAA LOUKKAANTUMISEN

Noudata varovaisuutta ja varo, etteivat sormet joudu puristuksiin asennuksen aikana.

1. Veda kaantovarren kannake (A) paikalleen aluslaattaan (B).
2. Kiinnitkaaantovarsi (A) aluslaattaan (B) kiristamalla ruuvi kuusiokoloavaimella (K).

3

NÄYTÖN ASENTAMINEN

TÄRKEAA! Tee alla kuvatut toimet:

• Jos nayton asennusala on 200 x 100 mm, 200 x 200 mm, 300 x 300 mm, 400 x 200 mm tai 400 x 400 mm, siirry ohjeiden kohtaan 3A.
  Jos nayton asennusala on 100× 100mm siiry tilanteen mukaan joko ohjeiden kohtaan 3B tai 3C.

3A

Asennusala 200× 100mm 200× 200mm 300× 300mm 400× 200mm tai 400× 400mm

Pystykiinnikkeiden asentaminen

VAROITUS: VIRHEELLINEN ASENNUS VOI JOHTAA LAITTEEN PUTOAMISEEN JA AIHEUTTAA VAKAVAN VAMMAN TAI LAITEVAHINGON. ALKorvaa laiteosia muilla osilla. Kayt a vain valmistajan toimittamia tai hyväksymälaiteosia.

1. Maarita ja merkitse nayton vasemman reunan yla-ja alareikien valinen keskikohta pystysunnassa.
2. Maarita ja merkitse nayton oikean reunan yla- ja alareikien valinen keskikohta pystysunnassa.

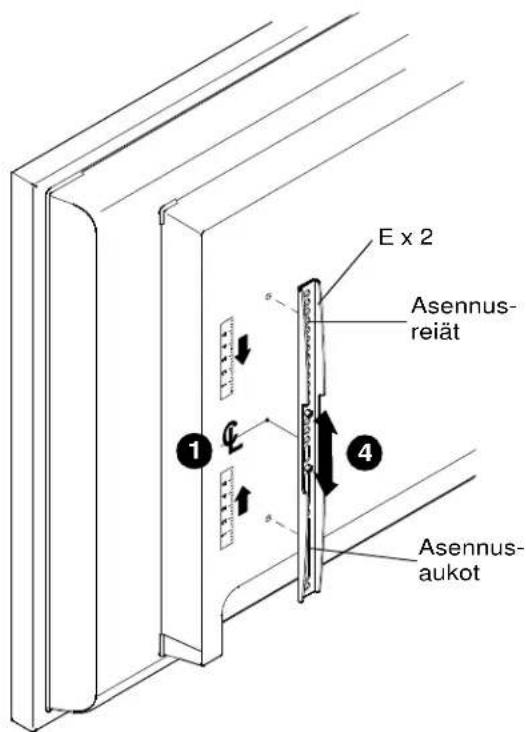

3. Kaannpystykiinnike (E) niin, etta asennusrei at ovat yhaalla ja asennusaukot alhaalla.
4. Kohdista pystykiinnikkeen (E) asennusreiāt ja -aukot nayton yla- ja alareikiin.
5. Sāādā pystykiinnikkeen (E) asentoa, kunnes vaiheen 1 aikana tekemāsi merkki on pystykiinnikkeen (E) keskikohdan kohdalla.

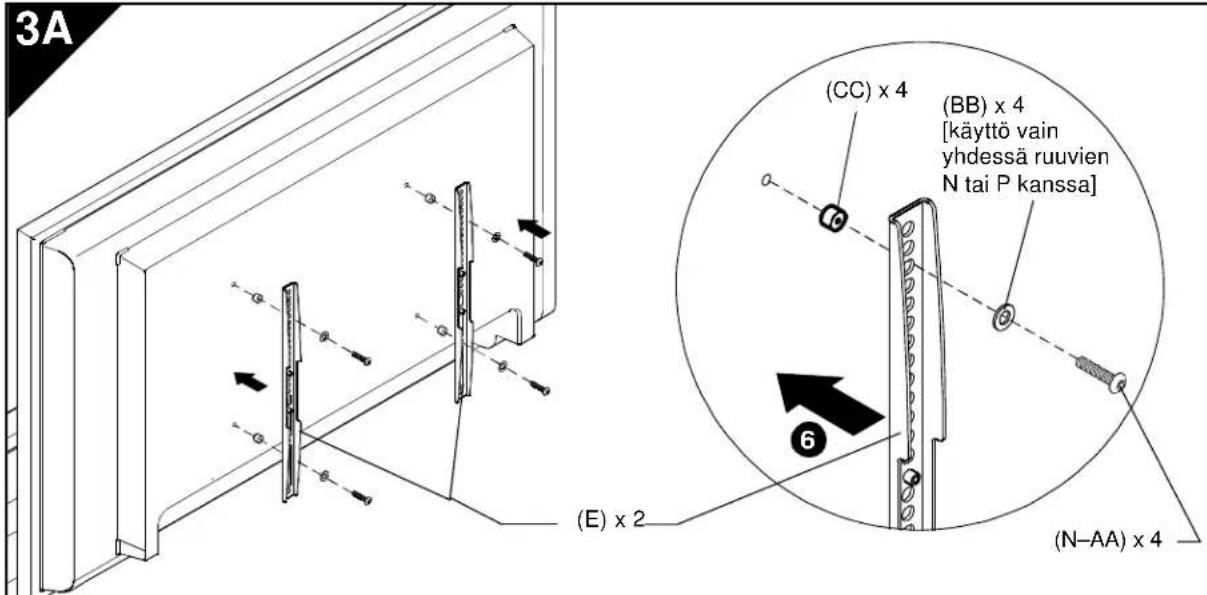

6. Kiinnitta pystykiinnike (E) nayton vasempaan reunaan kahdella matalakupukantaisella Phillipsruuvilla (N-AA)

HUOMAUTUS: Käytä myös tasaisia (#10) aluslevyjä (BB),Jos käytäruuveja N tai P.

HUOMAUTUS: Jos nayton asennusala sijaitsee syvennyksessä tai naytössa on ulkonevia osia tai kytkinlaitteita, aseta nayton ja pystykiinnikkeiden (E) valiin valikappale ja käytä tavallista pidempää laiteosaa asennuksessa.

1. Asenna pystykiinnike nayton oikeaan reunaan toistamalla vaieiden 3-6 mukaiset toimet. Kohdista kiinnikkeet vaakasuunnassa kayttamalla apuna samoja reikien sijainteja.

Keskikiinnikkeen asentaminen

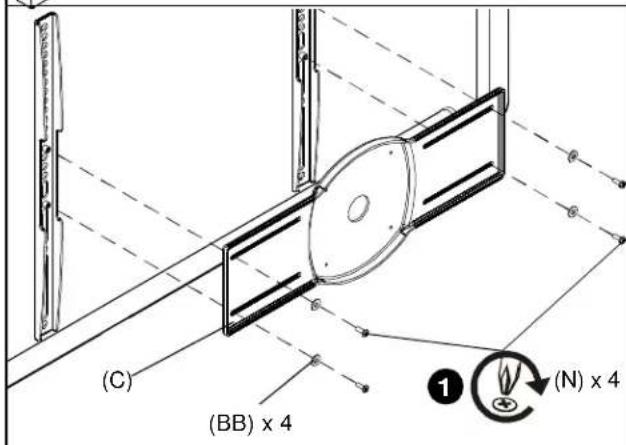

1. Asenna keskikiinnike (C) pystykiinnikkeisiin (E) neljan Phillips-ruuvin (M4 x 12 mm) (N) ja neljan tasaisen (#10) aluslevyn avulla (BB).

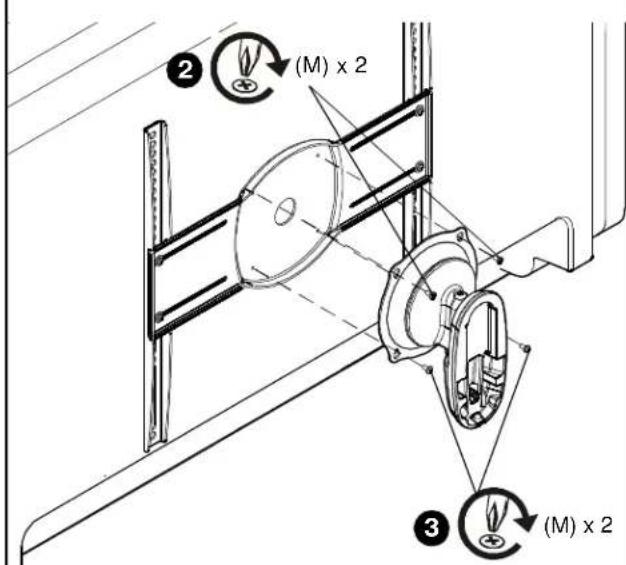

2. Asenna iCMPDA2 kiinnikkeeseen ruuvaamalla kaksi matalakupukantaista Phillips-ruuvia (M4× 8mm) (M) kahteen ylareikaan.
3. Täydennà iCMPDA2:n asennus ruuvaamalla lisäksi kaksi matalakupukantaista Phillips-ruuvia (M4 x 8 mm) (M) kahteen alareikään.
4. Jatka siirtymalla ohjeiden kohtaan 3B.

3B

100 x 100 mm:n tasakorkea asennusala

TÄRKEÄ! Tassä kuvattua menetelmäa käytetäan vain silloin, kun nayton takana olevat 100 x 100 mm:n alalle jakautuvat reiät ovat samalla tasolla kuin nayton takapinta TAI kun kiinnikkeet (C, E) on asennettu vaiheessa 3A.

VAROITUS: JOS KANNATINJARJESTELMÄN KANTOKYKY YLITTTY, SiTÄ VOI AIHEUTUA VAKAVIA HENKILÖVAHINKOJA TAI LAITE VOI VAHINGOITTUA. Asentaja vastaa siitä, ettei iCMPDA2-jarjestelmän kannattamien osien yhteispaino ole yli 34 kg.

1. Varmista, etta Centris-kannake kaantyy ja kallistuu helposti, mutta on riittavan jaykkä pitamaan nayton halutussa asennossa. Sääda kannaketta tarpeen mukaan ennen toimien jatkamista. Katso kohta SAATÄMINEN.

HUOMAUTUS: VÄRÄNKOKOISTEN RUUVIEN KÄYTTÖ VOI VAHINGOITTAA NÄYTTOÄ. Oikeankokoiset ruuvit kiertyvat helposti ja kokonaan näytössä oleviin reikiin.

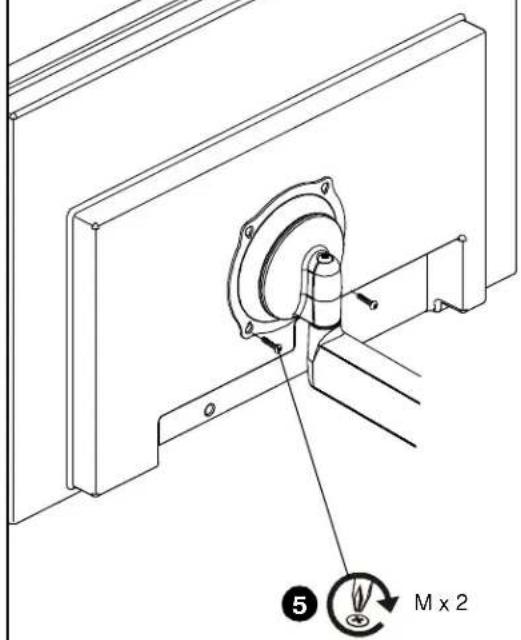

1. Asenna kaksi ruuvia (M) ristipäaruvimeissellā nayton taustapuolen yäosassa olevin kierrereikiin (tai kiinnikkeisiin C tai E;Jos ne on asennetu).

2. Kierra ruuvit kokonaan nayttoon (tai kiinnikkeisin C tai E) ja loysaa sitten ruuveja kolme kokonaista kierrosta.

VAROITUS: JOS RUUVEJA EI RUUVATA RIITTAVAN SYVALLE, JARJESTELMA VOI ROMAHTAA JA AIHEUTTAA HENKILOVAHINKOJA TAI LAITTEEN VAHINGOITTUMISEN. Loyssa ruuveja VAIN sen verran, kuin Centris-kannakteen asentamiseksi on tarpeen.

1. Nosta ja kohdista naytto niin, etta nayton taustapuolella (tai kiinnikkeissa C tai E) olevat ruuvit ovat kohdakkain Centris-kannakkeen yloosan pisaran muotoisten reikien kanssa. Laske naytto paikalleen.

1. Ruuvaa ristipääruuvimeisselillä kaksi ruuvia (M) Centris-kannakkeen alaosassa olevien pisaran muotoisten reikien lapi nayttoon (tai kiinnikkeisin C tai E).
2. Kiristä kaikki neljä ruuvia (M). Äla kirstä ruuveja liian tiukalle.

3C

100 x 100 mm:n asennussyvennys

TÄRKEÄ! Tātā menetelmaa käytetān vain, kun reiāt ovat nayton takana 100 x 100 mm:n syvennyksessä.

VAROITUS: JOS KANNATINJARJESTELMAN KANTOKYKY YLITTTY, SIITA VOI AIHEUTUA VAKAVIA HENKILVOVAHINKOJA TAI LAITE VOI VAHINGOITTUA. Asentaja vastaa siitā, ettei iCMPDA2-jarjestelman Kannattamien osien yhteispaino ole yli 34 kg.

1. Varmista, etta Centris-kannake kaantyy ja kallistuu helposti, mutta on riittavan jaykk pitamän nayton halutussa asennossa. Sääda kannaketta tarpeen mukaan ennen toimien jatkamista. Katso kohta SÄTÄMINEN.
2. Aseta naytö varoaisesti etupuoli alaspain suoja-alustalle.

HUOMAUTUS: VÄRÄNKOKOISTEN RUUVIEN KÄYTTÖ VOI VAHINGOITTAA NÄYTTÖA. Oikeankokoiset ruuvit kiertyvät helposti ja kokonaan näytöss oleviin reikiin.

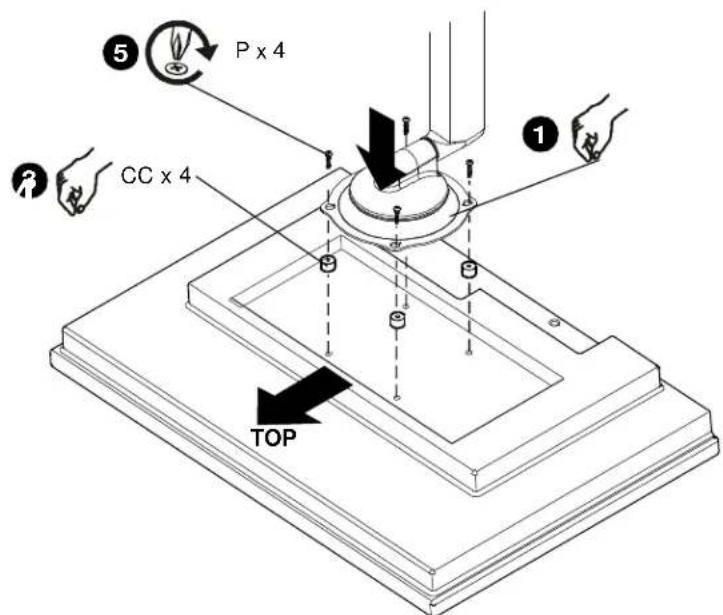

1. Aseta nelja välikappaletta (CC) nayton takana olevien reikien pääle.
2. Kohdista Centris-kannake niin, etta sen pisaran muotoiset reliat ovat kohdakkain neljassvlikappaleessa (CC) olevien reikien kanssa.

VAROITUS: JOS RUUVEJA EI RUUVATA RIITTAVAN SYVALLE, JARJESTELMA VOI ROMAHTAA JA AIHEUTTAA VAKAVIA HENKILÖVAHINKOJA TAI LAITTEEN VAHINGOITTUMISEN.

1. Ruvuaa neljra ruuvia (P) Centris-kannakkeen neljan pisaran muotoisen reián ja valikappaleiden lapi nayttönn ristipääruuvimeisselilä. Kirista kaikki neljra ruuvia (P). Alä kiristä ruuveja liian tiukalle.
2. Siiry kohtaan KÄNTÖVARREN ASENTAMINEN ALUSLAATTAAN.

4 ASENNON SÄTÄMINEN

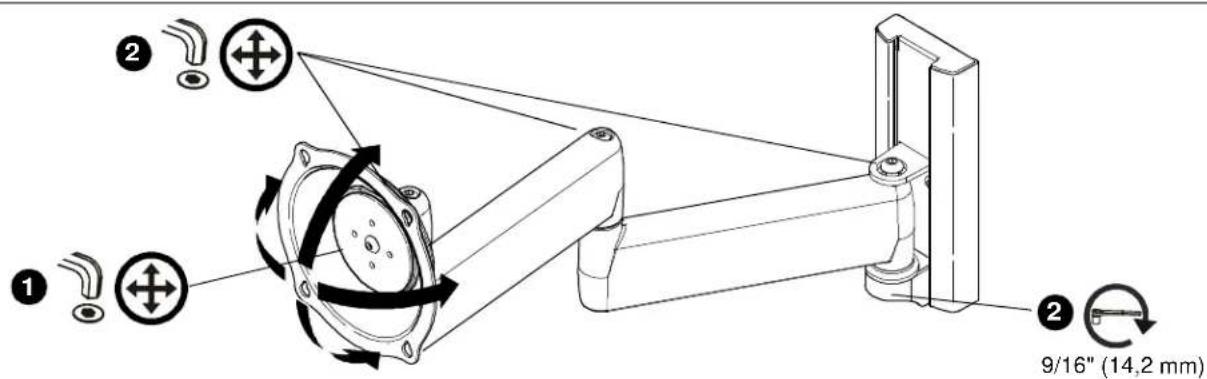

1. Voit saattaa kallistusta loysamalla tai kirstamalla saatoruuvia tarpeen mukaan kuusiokoloavaimella (K).

HUOMAUTUS: Jos naytto on asennettu kaantovarteen (A), irrota ensin kaikki johdot ja irrota naytto (katso kohta NAYTON ASENTAMINEN).

1. Voit saataa kaantovarren pituutta ja nivilia loysamalla tai kiristamalla saatruuveja tarpeen mukaan kuusiokoloavaimilla (K, L).

5 JOHTOJEN KOTELOIMINEN

HUOMAUTUS: Varmista, etta johdot ovat sen verran loysalla, etta nayttoa voi liikuttaa ja etteivat johdot jaa puristuksiin sujalistojen (D) tai ruvien (J) valiin.

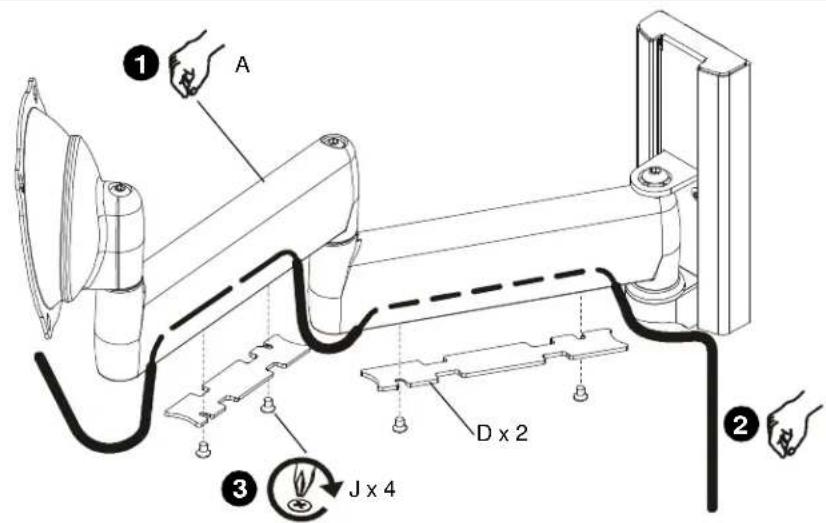

1. Pidennä käntövarsi (A) ariasentoon.
2. Aseta johdot huolellisesti varren alaosassa olevin rakoihin.
3. Kiinnitä ristipääruvimeissellilä suojalistat (D) ruuveilla (J).
