MANUALE UTENTE iCMPDA2T02 Chief

AVVERTENZA: Un'AVVERTENZA mette in guardia in merito alla possibilità di gravi infortuni,anche letali,qualora non si osservino le istruzioni.

ATTENZIONE: Un'ATTENZIONE indica la possibilità di gravi danni all'attrezzatura qualora non ci si attiene alle istruzioni al riguardo.

AVVERTENZA: La mancata comprenzione e ottemperanza alle istruzioni fornite più provocare gravi lesioni personali, danni all'apparecchiatura o invalidare la garanzia fornita dal produttore. Spetta all'inistatatore verificare che tutti i componenti siano assemblati correttamente e installati secondo le istruzioni fornite.

AVVERTENZA: Una resistenza strutturale inadeguata per lo stato componente cui erare gravi infortuni o danneggiare l'apparecchiatura. è responsabilità dell'installatore verificare che la struttura alla quale è fissato il componente sostenga con sicurezza cinque volte il carico combinato di tutte l'apparecchiatura. Reinforzare la struttura secondo necessità prima di installare i componenti.

AVVERTENZA: Un peso superiore alla capacité nominale cui arrecare gravi infortuni o danneggiare l'apparecchiatura. E responsabilità dell'installatore verificare che il peso totale di tutti i componenti montati sull'i iCMPDA2 non superi 34 kg (75 lb).

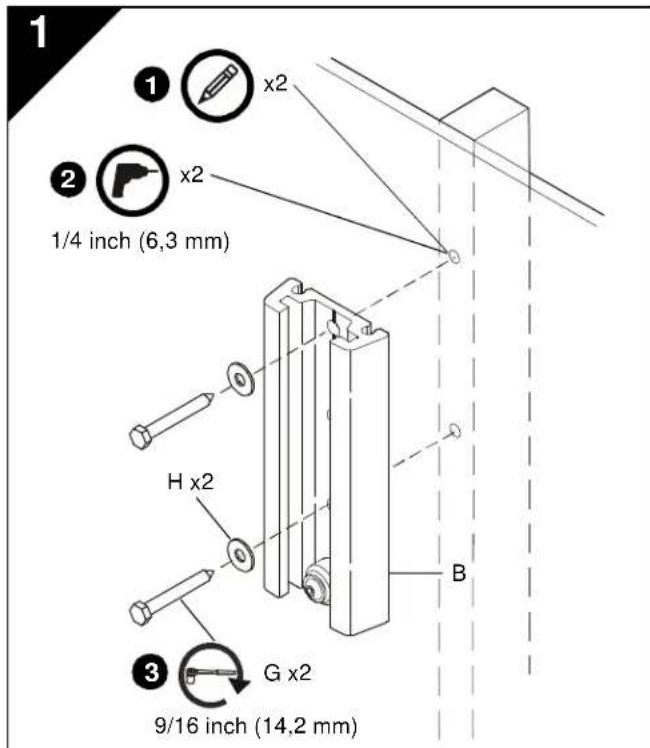

IMPORTANT! Se il display presenta uno schema di fori per il montaggio incassato 100 × 100 mm , lo si dovrà montare al braccio basculante (A) prima che questo possa essere installato sulla piatra di base (B). Vedere "Installazione del display con schema di fori per il montaggio incassato 100 × 100 mm ". Attenersi alla segunte procedura dopo aver montato il display.

ATTENZIONE: IL BRACCIO BASCULANTE PUO SCHIACCIARE LE DITA E ARRECARE LESIONI GRAVI. Prestare attenzione, tenere le dità delle mani e dei piedi lontane dai punti di possibile schiaccamento durante l'installazione.

1. Fare scorrere la staffa di montaggio del braccio basculante (A) nella piastra di base (B).
2. Fissare il braccio basculante (A) alla piatra di base (B) serrando la vite con una chiave esagonale (K).

3

INSTALLAZIONE DELLO SCHERMO

IMPORTANT! Procedere nella maniera seguente:

• Se lo schermo da installment ha una sequenza di fori per montaggio di 200 × 100 , 200 × 200 , 300 × 300 , 400 × 200 , o 400 × 400 mm, passare al punto 3A.
• Se lo schermo da installment ha una sequenza di fori per montaggio di 100 × 100 , passare ai punti 3B o 3C, secondo quanto applicabile.

3A

Schema for di montaggio da 200 x 100, 200 x 200, 300 x 300, 400 x 200 o 400 x 400

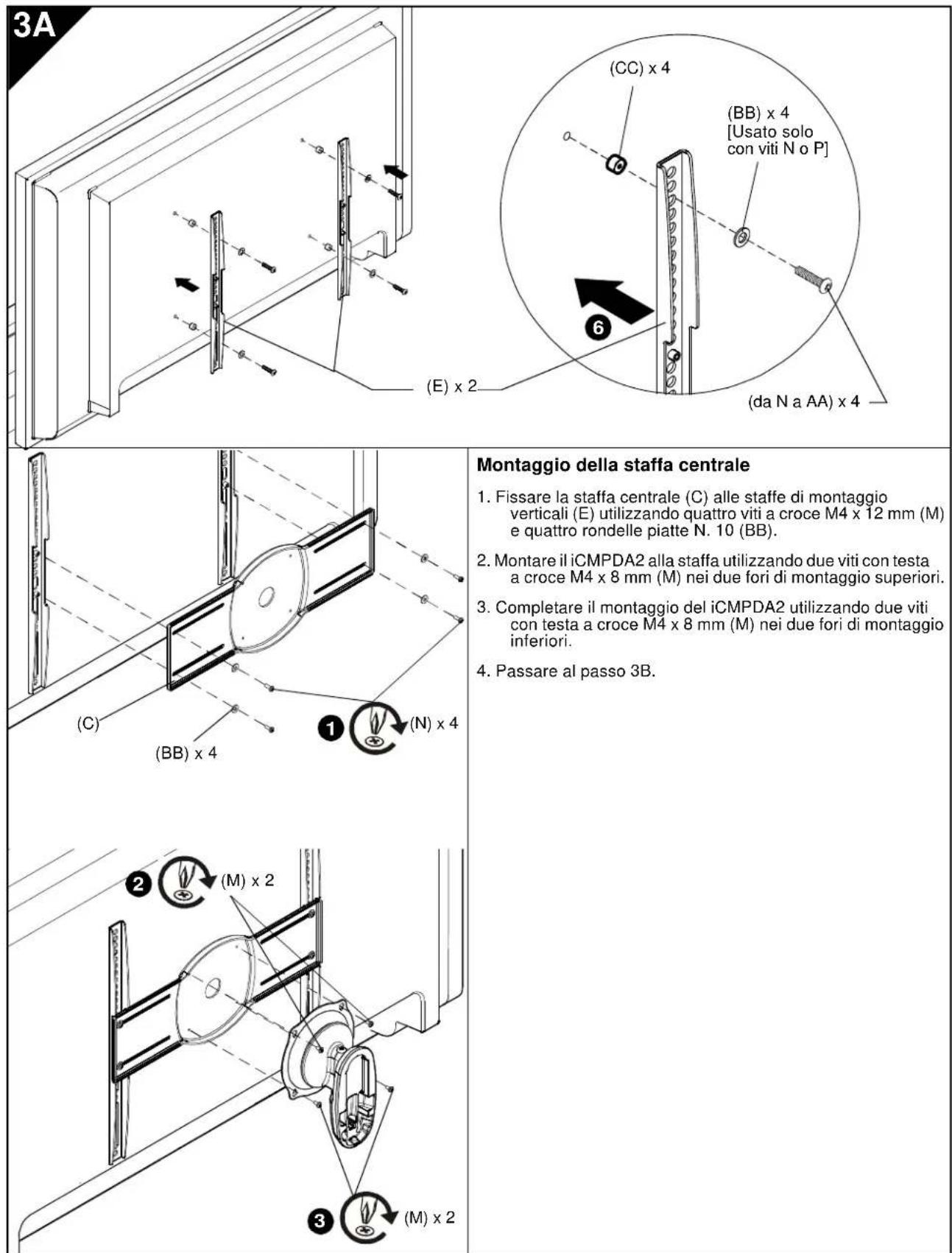

Montaggio delle staffe verticali

AVVERTENZA: L'INSTALLAZIONE ERRONEA
PUO CAUSARE LA CADUTA DEL SUPPORTO
CON POSSIBILITA DI GRAVI LESIONI PERSONALI
E DANNI ALL'APPARECCHIATURA! NON sostituire i componenti. Utilizzato escludamente i componenti forniti o specificati

AVVERTENZA: dal fabbricante.

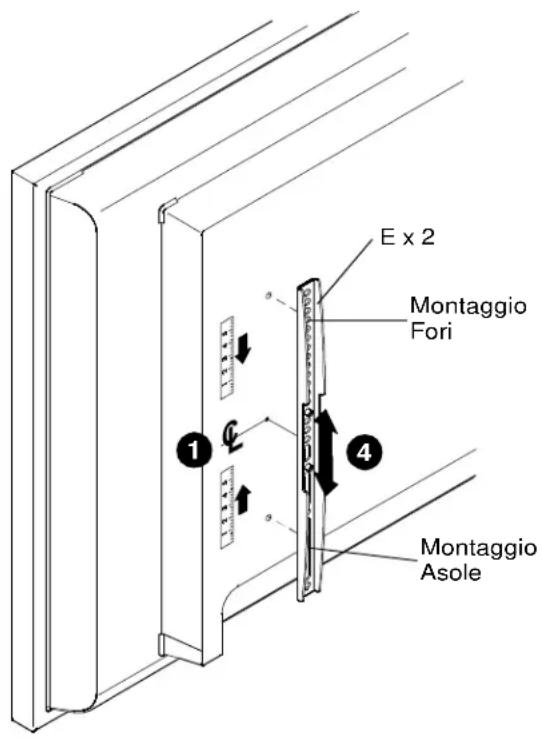

1. Determinare e contrassegnare la posizione centrale verticale tra i fori di montaggio superiore e inferiore del lato sinistro dello schermo.
2. Determinare e contrassegnare la posizione centrale verticale tra i fori di montaggio superiore e inferiore del lato destro dello schermo.
3. Orientare la staffa di montaggio vertical (E) in modo che i fori di montaggio siano in alto, e le asole di montaggio siano in basso.
4. Allineare fori di montaggio e asole nella staffa di montaggio verticale (E) con i fori di montaggio superiore e inferiore dello schermo.
5. Regolare la posizione della staffa di montaggio verticale (E) sono a che il contrassegno fatto al Passo 1 non si allina con il contrassegno centrale nella staffa di montaggio verticale (E).
6. Assicurare la staffa di montaggio verticale del lato sinistro (E) allo schermo utilizzato due viti Phillips a testa cilindrica con spigolo superiore arrotondato (da N a AA).

NOTA:utilizzare anche rondelle piatte N.10 (BB) sesi utilizzato ne viti N o P.

NOTA: se la superficie di montaggio dello schermo è incassata, oppure ha sporgenze o una scatola di alimentazione, è necessario insere distantziatori e utilizzare viti più lunghe tra lo schermo e le staffe di montaggio verticali (E).

1. Ripetere i passi da 3 a 6 per la staffa di montaggio verticale del lato destro, utilizzando i fori corrispondenti per l'allineamento orizzontale delle staffe.

3B

2 3
M×2

Installazione del display con schema di fori per il montaggio a filo 100 × 100 mm

IMPORTANT! Questa procedura vale solamente se i fori di montaggio 100 × 100 ~mm sul retro del display sono a filo con la superficie posteriore del display, OPPURE se le staffe (C, E) sono state precedentemente installate secondo le istruzioni del passaggio 3A.

AVVERTENZA: UN PESO SUPERIORITY ALLA CAPACITA NOMINALE PUO ARRECARE GRAVI INFORTUNI O DANNEGGIARE L'APPARECCHIATURA. É responsabilità dell'institutare verificare che il peso totale di tutti i componer montati sul iCMPDA2 non superi 34 kg (75 lb).

1. Sincerarsi che la staffa Centris possa girare e inclinarsi lavoramente, pur rimanendo ben salda nella posizione di orientamento desiderata per il display. Regolare secondo necessità prima di procedere. Vedere "REGOLAZIONE".

ATTENZIONE: L'USO DI VITI DI MISURA CORRETTA PUO ARRECARE DANNI AL DISPLAY. Le viti sono di misura corretta se si insertisce o si avvitano agevolmente nei fori di montaggi.

1. Con un cacciavite a stella, inseire due viti (M) nei fori di montaggio filettati superiori posti sul retro del display (o nelle staffe C, E; se utilizzato).

2. Avvitare le viti a fondo nel display (o nelle staffe C, E; seutilizzate), quindi svitarle di 3 giri completi.

AVVERTENZA: UN AVVITAMENTO INADEGUATO DEI FILETTI PUò PROVOCARE LA CADUTA DEL DISPLAY, CON CONSEGUENTI LESIONI GRAVI O DANNI ALL'APPARECCHIATURA. Svitare SOLAMENTE di quando necessario per l'installazione della staffa Centris.

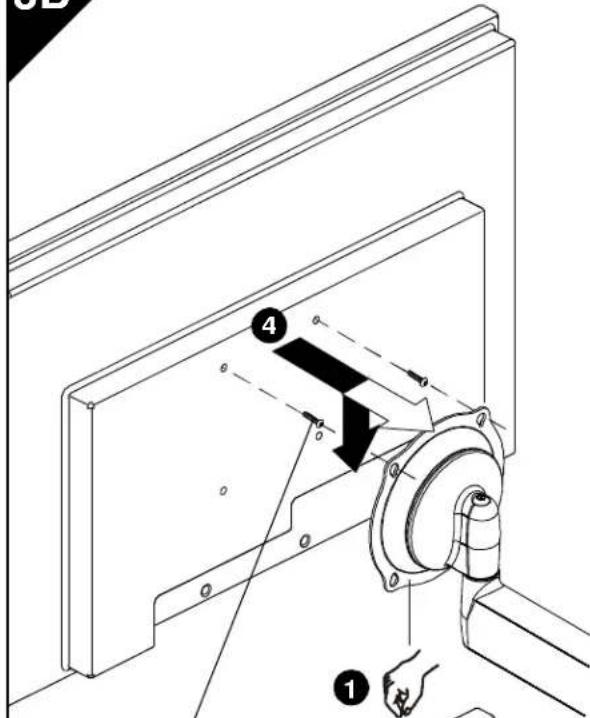

1. Sollevare e allineare il display in modo che le viti sul retro (o nelle staffe C, E; se utilizzate) si inseriscano nei fori di montaggio superiore a forma di goccia della staffa Centris. Abbassare il display in posizione.

NOTA: NON serrare le viti a quello punto.

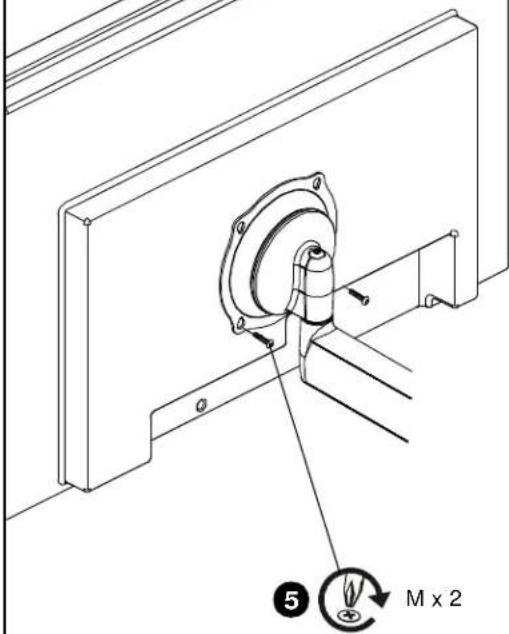

1. Con un cacciavite a stella, inseire due viti (M) atraverso i fori di montaggio inferiori a goccia della staffa Centris nel display (o nelle staffe C, E; se utilizzate).
2. Serrare le quattro viti (M). Non avvitare eccessivamente.

3C

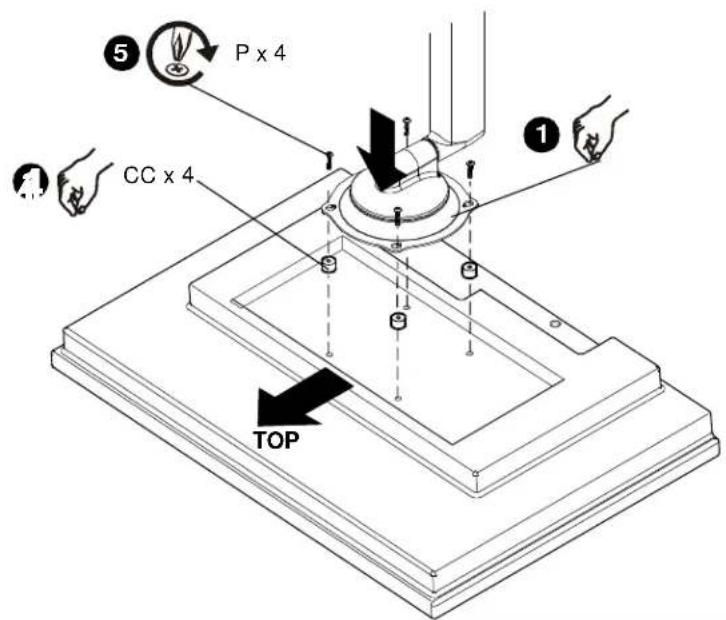

Installazione del display con schema di fori per il montaggio incassato 100 x 100 mm

IMPORTANT! Questa procedura vale solamente se i fori di montaggio 100 × 100 ~mm sul retro del display sono incassati nella superficie posteriore del display.

AVVERTENZA: UN PESO SUPERIORE ALLA CAPACITA NOMINALE PUO ARRECARE GRAVI INFORTUNI O DANNEGGIARE L'APPARECCHIATURA. É responsabilità dell'institutore verificare che il peso totale di tutti i componenti montati sul iCMPDA2 non superi 34 kg (75 lb).

1. Sincerarsi che la staffa Centris possa girare e inclinarsi facilitmente, pur rimanendo ben salda nella posizione di orientamento desiderata per il display. Regolare secondo necessità prima di procedere. Vedere "REGOLAZIONE"
2. Appoggiare attentamente il display con lo schermo su una superficie protetta.

ATTENZIONE: L'USO DI VITI DI MISURA CORRETTA PUO ARRECARE DANNI AL DISPLAY. Le viti sono di misura corretta se si insertiscono e si avvitano agevolmente nei fori di montaggi.

1. Inserire quattro distanziatori (CC) sui fori di montaggio nel retro del display.
2. Orientare il supporto in modo che i fori di montaggio a goccia della staffa Centris siano allineati con i fori corrispondenti nei quattro distanziatori (CC).

AVVERTENZA: UN AVVITAMENTO INADEGUATO DEI FILETTI PUO PROVOCARE LA CADUTA DEL DISPLAY, CON CONSEGUENTI LESIONI GRAVI O DANNI ALL'APPARECCHIATURA.

1. Con un cacciavite a stella, inseire quattro viti (P) atraverso i quattro fori di montaggio a goccia della staffa Centris ed i distanziatori (CC), fino a raggiungere il display. Serrare le quattro viti (P). Non avvitareccessivamente.
2. Procedere con "INSTALLAZIONE DEL BRACCIO BASCULANTE SULLA PIASTRADI BASE".

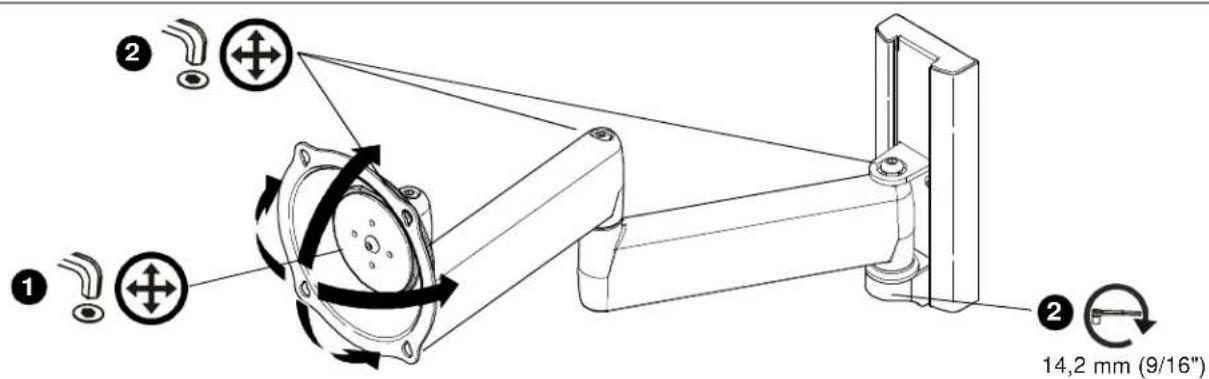

4 REGOLAZIONE

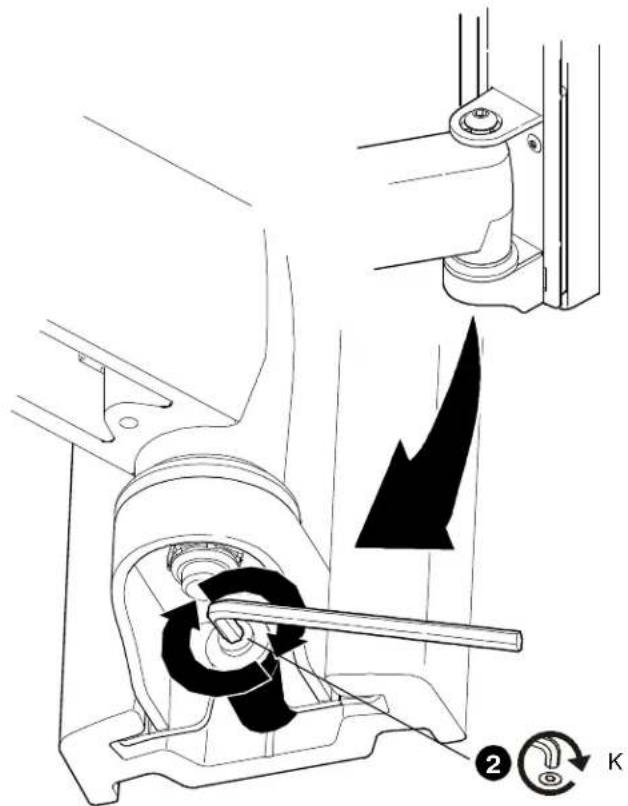

1. Per regolare la tensione del passo, allentare o serrare leggermente la vite di regolazione come necessario, utilizzando la chiave esagonale (K).

NOTA: Se il display è montato sul braccio basculante (A), scollegare anzitutto tutti i cavi etogliere il display (vedere "INSTALLAZIONE DEL DISPLAY").

1. Per regolare l'estensione e la tensione rotatoria, allentare o serrare leggermente le viti di regolazione come necessario, utilizzando le chiavi esagonali (K, L).

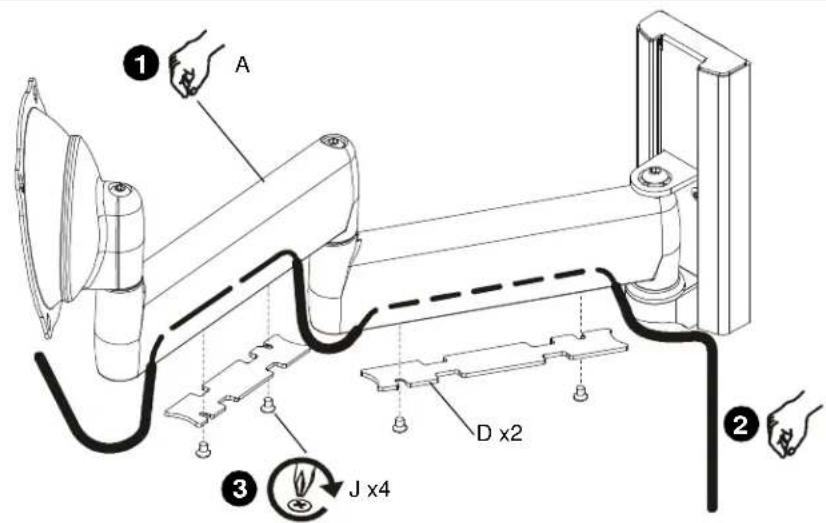

5 GESTIONE DEI CAVI

ATTENZIONE: Verificare che i cavi non siano tesi eccessivamente per il movimento del display e che non vengano intrappolati dall'installazione delle copertura (D) o delle viti (J).

1. Portare il braccio basculante (A) in posizione di massima estensione.
2. Inserire con cautela i cavi nella cavity situata nella porzione inferiore di agli braccio.
3. Servendosi di un cacciavite a stella, installare le copertura (D) e chiuderle con le viti (J).
