Type de produit	Hotte aspirante
Marque	Hotpoint
Modèle	HHC9.8FLTX
Hauteur (min-max)	66,5 - 109 cm
Largeur	89,8 cm
Profondeur	50,5 cm
Diamètre de raccord évacuation	15 / 12,5 / 12 cm
Type d'éclairage	LED
Nombre d'ampoules	2
Filtre à graisses	Métallique lavable
Filtre à charbon actif	En option, changement tous les 4 mois
Commandes	Panneau électronique avec touches sensitives
Vitesses d'aspiration	Silencieuse, moyenne, haute, intensive (temporisée 5 min)
Arrêt automatique	Oui, temporisable selon vitesse
Capteur de température	Oui, avec activation automatique de la vitesse moyenne
Alimentation électrique	220-240 V
Utilisation	Évacuation extérieure ou recyclage
Distance minimale de sécurité	65 cm pour cuisinière à gaz, 50 cm pour électrique
Entretien filtres à graisses	Nettoyage mensuel (manuel ou lave-vaisselle)
Remplacement lampe	LED : service après-vente

FOIRE AUX QUESTIONS - HHC9.8FLTX HOTPOINT

Comment nettoyer les filtres à graisses de la hotte ?

Les filtres à graisses doivent être nettoyés au moins une fois par mois. Vous pouvez les laver à la main avec un détergent neutre ou au lave-vaisselle à basse température et cycle court. Pour les démonter, tirez sur la poignée à ressort.

Comment activer l'indicateur de saturation du filtre à charbon ?

Avec la hotte arrêtée, appuyez et maintenez simultanément les touches T1 et T4 (selon modèle) jusqu'à ce que l'icône L4 clignote puis reste allumée. Pour désactiver, répétez l'opération.

Que faire si la hotte ne fonctionne pas ?

Vérifiez d'abord qu'il n'y a pas de coupure de courant et qu'une vitesse d'aspiration a été sélectionnée. Si la hotte s'arrête en cours de fonctionnement, débranchez-la 5 secondes puis rebranchez-la. Contactez le service après-vente si le problème persiste.

Quelle est la distance minimale entre la hotte et la table de cuisson ?

Pour une cuisinière électrique, la distance minimale est de 50 cm ; pour une cuisinière à gaz ou mixte, elle est de 65 cm. Respectez toujours les instructions du fabricant de la cuisinière.

Comment changer l'ampoule de la hotte ?

Débranchez la hotte. Assurez-vous que l'ampoule est froide. Utilisez un petit tournevis plat pour déclipser le capot. Remplacez par une ampoule de même type (halogène 12V 20W max G4 ou LED selon modèle). Refermez le capot. Pour les LED, contactez le service technique.

Comment régler l'arrêt automatique de la hotte ?

Appuyez sur la touche d'arrêt automatique (T4 sur certains modèles). La temporisation dépend de la vitesse active : 20 min pour silencieuse, 15 min pour moyenne, 10 min pour haute, 5 min pour intensive.

La hotte peut-elle être utilisée en mode recyclage ?

Oui, si vous installez un kit de filtre à charbon actif (vendu séparément). Dans ce cas, l'air aspiré est filtré puis renvoyé dans la pièce. Retirez le filtre à charbon si vous utilisez la version évacuation.

Comment fonctionne le capteur de température ?

La hotte est équipée d'un capteur qui détecte une température élevée. Si elle devient trop élevée, la hotte active automatiquement la vitesse moyenne d'aspiration. Elle s'arrête lorsque la température redescend.

À quelle fréquence faut-il changer le filtre à charbon ?

Le filtre à charbon doit être remplacé tous les 4 mois maximum, ou lorsque l'indicateur de saturation s'allume (selon modèle). Il ne peut ni être lavé ni régénéré.

Que faire en cas de faible performance d'aspiration ?

Vérifiez que la vitesse sélectionnée est adaptée à la quantité de vapeur. Assurez-vous que la cuisine est bien aérée. En mode recyclage, vérifiez l'état du filtre à charbon. Un filtre à graisses encrassé peut aussi réduire les performances.

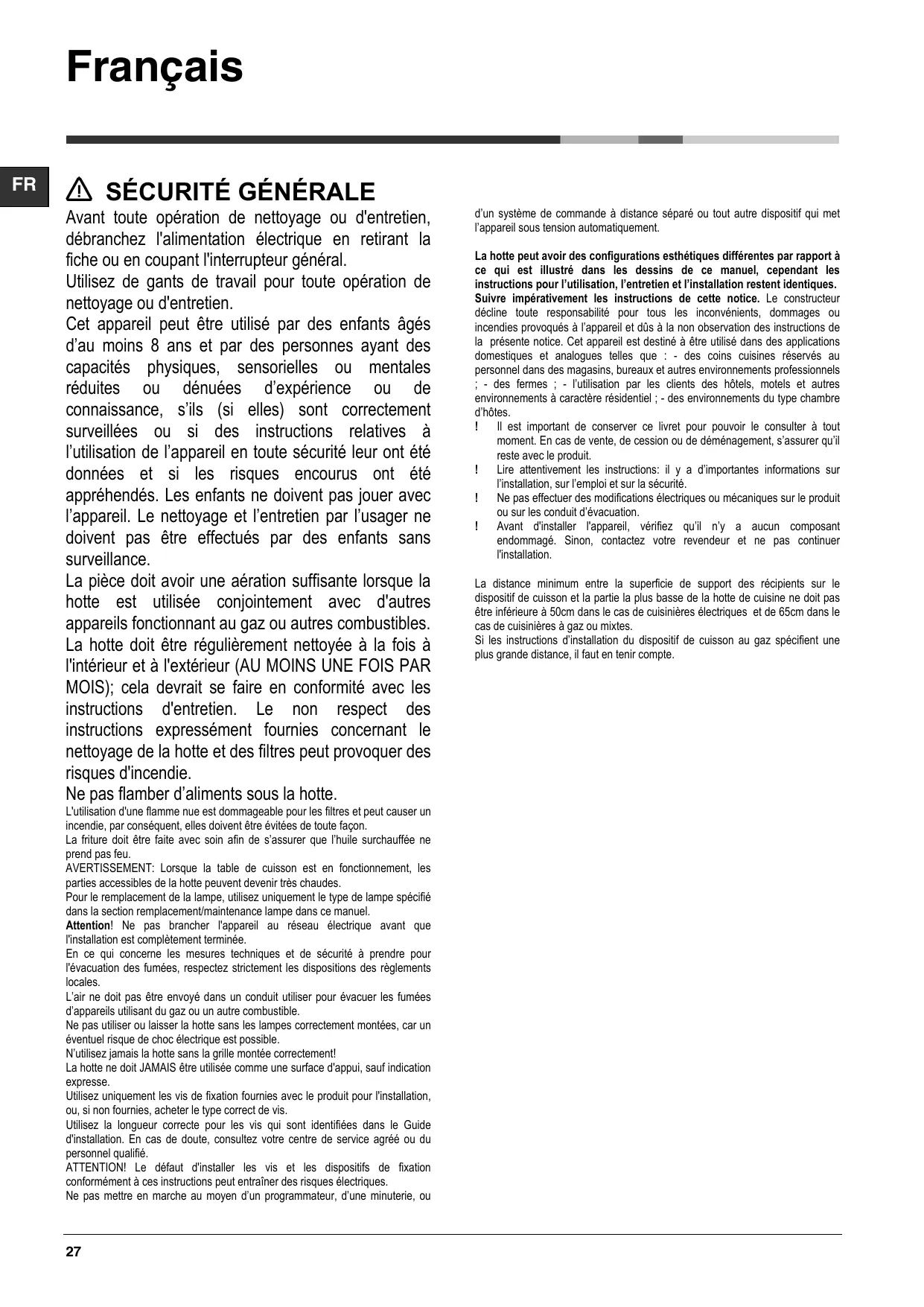

MODE D'EMPLOI HHC9.8FLTX HOTPOINT

Avant toute opération de nettoyage ou d'entretien, débranchez l'alimentation électrique en retirant la fiche ou en coupant l'interrupteur général.

Utilisez des gants de travail pour toute opération de nettoyage ou d'entretien.

Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillés ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'usage ne doivent pas être effectués par des enfants sans surveillance.

La pièce doit avoir une aération suffisante lorsque la hotte est utilisée conjointement avec d'autres appareils fonctionnant au gaz ou autres combustibles. La hotte doit être régulièrement nettoyée à la fois à l'intérieur et à l'extérieur (AU MOINS UNE FOIS PAR MOIS); cela devrait se faire en conformité avec les instructions d'entretien. Le non-respect des instructions expressément fournies concernant le nettoyage de la hotte et des filtres peut provoquer des risques d'incendie.

Ne pas flamber d'aliments sous la hotte.

L'utilisation d'une flamme nue est dommageable pour les filtres et peut causer un incendie; par conséquent, elles doivent être évitées de toute façon.

La friture doit être faite avec soin afin de s'assurer que l'huile surchauffée ne prend pas feu.

AVERTISSEMENT: Lorsque la table de cuisson est en fonctionnement, les parties accessibles de la hotte peuvent devenir très chaudes.

Pour le remplacement de la lampe, utilisez uniquement le type de lampe spécifié dans la section remplacement/maintenance lampe dans ce manuel.

Attention! Ne pas brancher l'appareil au réseau électrique avant que l'installation soit complètement terminée.

En ce qui concerne les mesures techniques et de sécurité à prendre pour l'évacuation des fumées, respectez strictement les dispositions des règlements locaux.

L'air ne doit pas être envoyé dans un conduit utilisé pour évacuer les fumées d'appareils utilisant du gaz ou un autre combustible.

Ne pas utiliser ou laisser la hotte sans les lampes correctement montées, car un éventuel risque de choc électrique est possible.

N'utilisez jamais la hotte sans la grille montée correctement!

La hotte ne doit JAMAIS être utilisée comme une surface d'appui, sauf indication expresse.

Utilisez uniquement les vis de fixation fournies avec le produit pour l'installation, ou, si elles ne sont pas fournies, achetez le type de vis correct.

Utilisez la longueur de vis correcte, comme indiqué dans le guide d'installation. En cas de doute, consultez votre centre de service agréé ou du personnel qualifié.

ATTENTION ! Le non-respect de ces instructions pour l'installation des vis et des dispositifs de fixation peut entraîner des risques électriques.

Ne pas mettre en marche au moyen d'un programmateur, d'une minuterie, ou

d'un système de commande à distance séparé ou de tout autre dispositif qui met l'appareil sous tension automatiquement.

La hotte peut avoir des configurations esthétiques différentes de celles illustrées dans les dessins de ce manuel, mais les instructions d'utilisation, d'entretien et d'installation restent identiques.

Suivre impérativement les instructions de cette notice. Le constructeur décline toute responsabilité pour tous les inconvénients, dommages ou incendies provoqués à l'appareil et dus à la non-observation des instructions de la présente notice. Cet appareil est destiné à un usage domestique et analogue, tel que : - les coins cuisines réservés au personnel dans les magasins, bureaux et autres environnements professionnels ; - les fermes ; - l'utilisation par les clients des hôtels, motels et autres environnements à caractère résidentiel ; - les environnements de type chambre d'hôtes.

Il est important de conserver ce livret pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, assurez-vous qu'il reste avec le produit. Lisez attentivement les instructions : elles contiennent d'importantes informations sur l'installation, l'emploi et la sécurité. N'effectuez pas de modifications électriques ou mécaniques sur le produit ou sur les conduits d'évacuation. Avant d'installer l'appareil, vérifiez qu'aucun composant n'est endommagé. Dans le cas contraire, contactez votre revendeur et ne poursuivez pas l'installation.

La distance minimale entre la surface de support des récipients sur le dispositif de cuisson et la partie la plus basse de la hotte ne doit pas être inférieure à 50 cm pour les cuisinières électriques et à 65 cm pour les cuisinières à gaz ou mixtes.

Si les instructions d'installation du dispositif de cuisson au gaz spécifient une distance plus grande, il faut en tenir compte.

BRANCHEMENT ÉLECTRIQUE

La tension électrique doit correspondre à la tension reportée sur la plaque signalétique située à l'intérieur de la hotte. Si une prise est présente, branchez la hotte dans une prise murale conforme aux normes en vigueur et placée dans une zone accessible également après l'installation. Si aucune prise n'est présente (raccordement direct au circuit électrique), ou si la prise ne se trouve pas dans une zone accessible également après l'installation, appliquez un disjoncteur normalisé pour assurer de débrancher complètement la hotte du circuit électrique en conditions de catégorie surtension III, conformément aux réglementations de montage.

Attention ! Avant de rebrancher le circuit de la hotte à l'alimentation électrique et d'en vérifier le fonctionnement correct, contrôlez toujours que le câble d'alimentation soit monté correctement.

Changement du câble d'alimentation

La hotte est pourvue d'un câble d'alimentation spécial ; en cas de détérioration du câble, demandez-en un neuf au service d'assistance technique.

ÉVACUATION DE L'AIR

(pour les versions aspirantes)

Reliez la hotte aux tubes et conduits d'évacuation de la paroi d'un diamètre équivalent à la sortie de l'air (collier de raccord).

L'utilisation de tubes et de conduits d'évacuation à paroi avec un diamètre inférieur entraînera une diminution des performances d'aspiration et une nette augmentation du bruit.

Nous déclinons toute responsabilité à cet égard.

Utilisez un tuyau de la longueur strictement nécessaire. ! Les coudes du tuyau doivent être en nombre minime (angle maxi du coude : 90°). Évitez les variations excessives de section du tuyau. ! La société décline toute responsabilité si ces normes ne sont pas respectées.

FILTRANTE OU ASPIRANTE ?

! Notre hotte est prête pour être utilisée en version aspirante.

Pour utiliser la hotte en version filtrante, il faut installer le KIT ACCESSOIRES prévu.

Vérifiez dans les premières pages de ce manuel si le KIT ACCESSOIRES est déjà fourni ou s'il faut l'acheter à part.

Remarque : Si fourni dans le kit, dans certains cas, le système de filtration supplémentaire à base de charbon actif pourrait déjà être installé dans la hotte.

Les informations pour la transformation de la hotte de version aspirante à version filtrante sont déjà contenues dans ce manuel.

Version aspirante

Les vapeurs sont évacuées vers l'extérieur à travers un conduit d'évacuation fixé à la bride de raccord qui se trouve au-dessus de la hotte.

Attention !

Le tuyau d'évacuation n'est pas fourni et doit être acheté à part.

Le diamètre du tuyau d'évacuation doit être égal à celui de la bride de raccord.

Si la hotte est équipée d'un filtre à charbon, ce dernier doit être enlevé.

Version filtrante

L'air d'aspiration sera dégraissé et désodorisé avant d'être renvoyé dans la pièce.

Pour utiliser la hotte dans cette version, vous devez accéder à un système de filtrage supplémentaire basé sur charbon actif.

COMMANDES

La hotte est équipée d'un panneau de contrôle doté d'une commande de vitesse d'aspiration et d'une commande d'éclairage du plan de cuisson.

Modèles avec panneau de contrôle mécanique

T1. Interrupteur lumières ON/OFF. T2. Interrupteur OFF/vitesse 1. T3. Sélection vitesse 2. T4. Sélection vitesse 3.

Modèles avec panneau de contrôle Soft Button + Display LCD

T1. Touche ON/OFF moteur d'aspiration. T2. Touche de sélection vitesse (puissance) d'aspiration : moyenne, haute et intensive. Note : la vitesse (puissance) d'aspiration intensive (LED L1 clignotant) a une durée d'environ 5 minutes, puis la vitesse (puissance) d'aspiration moyenne est automatiquement réglée. T3. Touche de sélection vitesse (puissance) d'aspiration "silencieuse". T4. Touche ON/OFF éclairage.

L1. Icône d'état vitesses (puissances) d'aspiration. L2. Icône d'état indicateur de saturation filtre à graisse. L3. Icône d'état vitesse (puissance) d'aspiration basse (silencieuse). L4. Icône d'état indicateur de saturation du filtre à charbon. L5. Icône d'état éclairage.

Réinitialisation indicateur saturation filtres

Après avoir effectué l'entretien du filtre, appuyez longuement sur la touche T3, l'icône indiquant la saturation s'éteint. Répétez l'opération si les deux icônes qui indiquent la saturation (graisse et charbon) sont allumées.

Activation icône saturation du filtre à charbon

L'icône de saturation du filtre à charbon est normalement désactivée. Pour l'activer, procédez comme suit :

Avec la hotte arrêtée, appuyez et maintenez enfoncées simultanément T1 et T3 : d'abord L4 clignote, puis est allumée à lumière fixe pour indiquer l'activation réussie.

Déactivation icône saturation du filtre à charbon : répétez l'opération ci-dessus, L4 s'allume à lumière fixe, puis clignote et s'éteint pour indiquer la déactivation.

Fonctionnement automatique à température élevée

La hotte est équipée d'un capteur qui détecte la température. Lorsque la température devient trop élevée, le capteur va activer automatiquement la vitesse (puissance) moyenne d'aspiration. La hotte est désactivée lorsque la température détectée par le capteur est réduite de façon significative.

Modèle avec panneau de contrôle Soft Button + Delay OFF

T1. Touche ON/OFF moteur d'aspiration. T2. Touche de sélection vitesse (puissance) d'aspiration.

Note : la vitesse (puissance) d'aspiration intensive (LED L3 clignotant) a une durée d'environ 5 minutes, puis la vitesse (puissance) d'aspiration moyenne est automatiquement réglée (LED L2 allumée).

T3. Touche ON/OFF éclairage. T4. Touche arrêt automatique :

Note : appuyez sur cette touche pour définir l'arrêt automatique après :

Vitesse (puissance) d'aspiration basse : 20 minutes. Vitesse (puissance) d'aspiration moyenne : 15 minutes. Vitesse (puissance) d'aspiration haute : 10 minutes. Vitesse (puissance) d'aspiration intensive : 5 minutes.

L1. LED vitesse (puissance) d'aspiration basse. L2. LED vitesse (puissance) d'aspiration moyenne. L3. LED vitesse (puissance) d'aspiration haute. L4. LED vitesse (puissance) d'aspiration intensive - temporisée (5 min.). L5. LED de saturation filtres :

clignotant : effectuer la maintenance du filtre à charbon.

ON : effectuer la maintenance des filtres à graisses.

L1+L2+L3 clignotant en séquence : Fonctionnement automatique à température élevée (voir la section dédiée).

Réinitialisation saturation filtres

Après avoir effectué l'entretien des filtres, appuyez et maintenez enfoncée la touche T1, la LED L5 s'éteint.

Activation LED saturation du filtre à charbon

La LED de saturation du filtre à charbon est normalement désactivée. Pour l'activer, procédez comme suit :

Avec la hotte arrêtée, appuyez et maintenez enfoncées et simultanément T1 et T4 : d'abord L1 clignote, puis L2 clignote aussi pour indiquer l'activation réussie.

Désactivation LED saturation du filtre à charbon : répétez l'opération ci-dessus, d'abord L1 et L2 clignotent, puis uniquement L1 pour indiquer la désactivation.

Fonctionnement automatique à température élevée

La hotte est équipée d'un capteur qui détecte la température. Lorsque la température devient trop élevée, le capteur active automatiquement la vitesse (puissance) moyenne d'aspiration. La hotte est désactivée lorsque la température détectée par le capteur est réduite de façon significative.

Modèle avec panneau de contrôle Soft Button + Silent Speed

T1. Touche ON/OFF moteur d'aspiration. T2. Touche de sélection vitesse (puissance) d'aspiration de fonctionnement.

Note : La vitesse (puissance) d'aspiration intensive (LED L3 clignotant) a une durée d'environ 5 minutes, puis la vitesse (puissance) d'aspiration moyenne est automatiquement réglée (LED L2 allumée).

T3. Touche ON/OFF éclairage. T4. Touche de sélection vitesse (puissance) d'aspiration "silencieuse".

L1. LED vitesse (puissance) d'aspiration moyenne. L2. LED vitesse (puissance) d'aspiration haute. L3. LED vitesse (puissance) d'aspiration intensive - temporisée (5 min.). L4. LED de saturation des filtres :

clignotant : effectuer la maintenance du filtre à charbon.

ON : effectuer la maintenance des filtres à graisses.

L5. LED vitesse (puissance) d'aspiration basse (silencieuse).

L1+L2+L3 clignotant en séquence : fonctionnement automatique à température élevée (voir la section dédiée).

Réinitialisation saturation filtres

Après avoir effectué l'entretien des filtres, appuyez et maintenez appuyée la touche T1, la LED L4 va s'éteindre.

Activation LED saturation du filtre à charbon

La LED de saturation du filtre à charbon est normalement désactivée. Pour l'activer, procédez comme suit :

Avec la hotte arrêtée, appuyez et maintenez enfoncées et simultanément T1 et T4 : d'abord L1 clignote, puis L2 clignote aussi pour indiquer l'activation réussie.

Désactivation LED saturation du filtre à charbon : répétez l'opération ci-dessus, d'abord L1 et L2 clignotent, puis uniquement L1 pour indiquer la désactivation réussie.

Fonctionnement automatique à température élevée

La hotte est équipée d'un capteur qui détecte la température. Lorsque la température devient trop élevée, le capteur va activer automatiquement la vitesse (puissance) moyenne d'aspiration. La hotte est désactivée lorsque la température détectée par le capteur est réduite de façon significative.

Modèle avec panneau de contrôle à écran tactile

HHBS 6.7F LT X - HHBS 6.7F LT DS - HHBS 6.7F LT CF HHBS 9.8F LT X - HHBS 9.8F LT DS - HHBS 9.8F LT CF HHBS 9.8F LT ICE - HHBS 9.8F LT W

Pour sélectionner les fonctions de la hotte, il suffit de toucher les commandes :

T1. Touche ON/OFF moteur d'aspiration T2. Touche de sélection vitesse (puissance) d'aspiration moyenne T3. Touche de sélection vitesse (puissance) d'aspiration haute et intensive

Appuyez une fois pour sélectionner la vitesse (puissance) d'aspiration haute (LED L3 ON) ; appuyez encore une fois pour sélectionner la vitesse (puissance) d'aspiration intensive (LED L3 clignotant).

Note : La vitesse (puissance) d'aspiration intensive a une durée d'environ 5 minutes, après cela la vitesse (puissance) d'aspiration haute est réglée automatiquement.

T4. Touche arrêt automatique (temporisateur) et indicateur saturation filtre à charbon :

Arrêt automatique :

Appuyez sur cette touche pour régler l'arrêt automatique de la vitesse (puissance) d'aspiration active :

Vitesse (puissance) d'aspiration silencieuse : 10 minutes

Vitesse (puissance) d'aspiration moyenne : 20 minutes

Vitesse (puissance) d'aspiration haute : 15 minutes

Indicateur saturation filtre à charbon

Lorsqu'il clignote, effectuez la maintenance du filtre à charbon, s'il est installé ; ensuite, maintenez enfoncée la touche T6 pour le faire cesser de clignoter.

T5. Touche de sélection vitesse (puissance) d'aspiration "silencieuse" et indicateur saturation filtre à graisse. Note : lorsqu'il clignote, effectuez la maintenance du filtre à graisse ; ensuite, maintenez enfoncée la touche T6 pour le faire cesser de clignoter. T6. Touche ON/OFF éclairage T3+T4+T5 clignotantes : fonctionnement automatique dans des conditions de température élevée (voir le paragraphe correspondant)

Activation indicateur saturation filtre à charbon

Cet indicateur est normalement désactivé. Pour l'activer, procédez comme suit :

Avec la hotte arrêtée, appuyez et maintenez enfoncées simultanément T4 et T5 : d'abord, T5 clignote, ensuite T4 aussi pour indiquer l'activation réussie.

Désactivation LED saturation filtre à charbon : répétez l'opération ci-dessus, d'abord T5 et T4 clignotent, ensuite T5 seulement pour indiquer la désactivation réussie.

Fonctionnement automatique dans des conditions de température élevée

La hotte est équipée d'un capteur qui détecte la température. Lorsque celle-ci devient trop élevée, le capteur active automatiquement la vitesse (puissance) d'aspiration moyenne. La hotte est arrêtée lorsque la température détectée par le capteur est réduite de façon significative.

ENTRETIEN

Nettoyage

Pour le nettoyage, utiliser EXCLUSIVEMENT un chiffon humidifié avec des détergents liquides neutres. NE PAS UTILISER D'OUTILS OU D'INSTRUMENTS POUR LE NETTOYAGE ! Éviter l'usage de produits abrasifs, NE PAS UTILISER D'ALCOOL !

Panneau d'aspiration périmétral

Nettoyer le panneau d'aspiration périmétral à la même fréquence que le filtre anti-graisses, utiliser un chiffon et un détergent liquide pas trop concentré. Ne jamais utiliser de substances abrasives.

Entretien des filtres anti-graisses

Il retient les particules de GRAISSE issues de la cuisson.

Le filtre doit être nettoyé une fois par mois (ou lorsque le système d'indication de saturation des filtres - si prévu sur le modèle possédé - indique cette nécessité) avec des détergents non agressifs, à la main ou dans le lave-vaisselle à faibles températures et cycle rapide.

Le lavage du filtre anti-graisse métallique au lave-vaisselle peut en provoquer la décoloration. Toutefois, les caractéristiques de filtrage ne seront en aucun cas modifiées.

Pour démonter le filtre anti-graisse, tirer la poignée de décrochement à ressort.

Entretien des filtres au charbon

Retient les odeurs désagréables de cuisson.

La saturation du charbon actif se constate après un emploi plus ou moins long, selon le type de cuisinière et de régularité du nettoyage du filtre à graisses. En tout cas, il est nécessaire de changer le filtre après, au maximum, quatre mois (ou lorsque le système d'indication de saturation des filtres - si prévu sur le modèle possédé - indique cette nécessité).

IL NE PEUT PAS être nettoyé ou régénéré.

Montage

Accrocher le filtre au charbon actif d'abord à l'arrière de la languette métallique de la hotte, puis à l'avant avec les deux pommeaux.

Démontage

Enlever le filtre au charbon actif en tournant de 90° les pommeaux qui le fixent à la hotte.

Remplacement des lampes

HHBS 6.5F AM X, HHBS 9.5F AM X, HHF 6.4 F AM X, HHF 6.4 F AM K, HHF 9.4 F AM X, HHF 9.5 F AM X, HHBS 9.5F AB X, HHGC 6.5F AB X, HHGC 9.4F AM X, HHGC 6.4F AM X

Débrancher l'appareil du réseau électrique

Attention ! Avant de toucher les lampes, assurez-vous qu'elles soient froides. Remplacez la lampe avec le même type tel que spécifié par l'étiquette des caractéristiques ou à proximité de l'ampoule même sur le capot.

1. Sortir la protection en utilisant un petit tournevis à lame plate ou tout autre outil similaire.
2. Remplacer la lampe endommagée. Utiliser uniquement des lampes halogènes 12V -20W max - G4 (adaptées à un système d'éclairage ouvert), en ayant soin de ne pas les toucher avec les mains.
3. Refermer le plafonnier (fixation par encliquetage).

La hotte est dotée d'un système d'éclairage basé sur la technologie LED.

Les LED garantissent un éclairage optimal, une durée de vie jusqu'à 10 fois supérieure aux ampoules traditionnelles et permettent une économie de 90 % en énergie électrique.

Pour le remplacement, s'adresser au service d'assistance technique.

ÉLIMINATION

Cet appareil porte le symbole du recyclage conformément à la Directive Européenne 2012/19/EC concernant les Déchets d'Équipements Électriques et Électroniques (DEEE ou WEEE).

En procédant correctement à la mise au rebut de cet appareil, vous contribuerez à empêcher toute conséquence nuisible pour l'environnement et la santé de l'homme.

Le symbole présent sur l'appareil ou sur la documentation qui l'accompagne indique que ce produit ne peut en aucun cas être traité comme déchet ménager. Il doit par conséquent être remis à un centre de collecte des déchets chargé du recyclage des équipements électriques et électroniques.

Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur dans le pays d'installation.

Pour obtenir de plus amples détails au sujet du traitement, de la récupération et du recyclage de cet appareil, veuillez vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur.

Appareil conçu, testé et fabriqué conformément aux normes suivantes :

• Sécurité : EN/IEC 60335-1 ; EN/IEC 60335-2-31 ; EN/IEC 62233.
• Performances : EN/IEC 61591 ; ISO 5167-1 ; ISO 5167-3 ; ISO 5168 ; EN/IEC 60704-1 ; EN/IEC 60704-2-13 ; EN/IEC 60704-3 ; ISO 3741 ; EN 50564 ; IEC 62301.
• EMC : EN 55014-1 ; CISPR 14-1 ; EN 55014-2 ; CISPR 14-2 ; EN/IEC 61000-3-2 ; EN/IEC 61000-3-3. Suggestions pour une utilisation correcte afin de réduire l'impact environnemental : Allumer la hotte à la vitesse minimum pendant la cuisson et la laisser fonctionner pendant quelques minutes après la fin de la cuisson. Augmenter la vitesse uniquement en présence d'une grande quantité de fumée ou de vapeur et n'utiliser la/les vitesse(s) accélérée(s) que dans les cas extrêmes. Remplacer le(s) filtre(s) à charbon lorsque cela est nécessaire afin de maintenir une réduction efficace des odeurs. Nettoyer le(s) filtre(s) à graisse lorsque cela est nécessaire afin de maintenir un filtrage efficace des graisses. Utiliser un système de tuyauterie du diamètre maximum indiqué dans ce manuel afin d'optimiser le rendement et de minimiser le bruit.

ANOMALIES DE FONCTIONNEMENT

En cas d'anomalie de fonctionnement, avant de faire appel au service d'assistance, effectuer les contrôles suivants :

Si la hotte ne fonctionne pas :

S'assurer : - de l'absence de coupure de courant. - qu'une vitesse a été sélectionnée.

Si la hotte a un faible rendement :

S'assurer : - que la vitesse du moteur sélectionné est suffisante pour la quantité de fumée et de vapeurs libérées. - que la cuisine est insuffisamment aérée pour assurer une prise d'air. - que le filtre à charbon n'est pas usé (hotte en version filtrante).

Si la hotte s'éteint durant son fonctionnement normal :

S'assurer :

• de l'absence de coupure de courant.
• que le dispositif d'interruption omnipolaire ne s'est pas déclenché.

Si la hotte ne fonctionne pas correctement, débranchez la prise pendant environ 5 secondes, puis rebranchez-la. Si le problème persiste, contactez le service de réparation compétent.

DONNÉES TECHNIQUES

Modèle	Hauteur (cm)	Largeur (cm)	Profonteur (cm)	Ø de tube d'évacuation (cm)
HHBS6.5FAMX HHBS6.7FLLX HHBS6.7FLBX	61,9 - 114 70,4 - 114	59,8	45	15-12,5-12
HHBS9.5FAMX RHHBS9.7FLBx HHBS9.7FLLIX HHBS9.5FABX HHBS9.7FLBIX HHBS9.7FLBX	61,9 - 114 70,4 - 114	89,8	45	15-12,5-12
HHF6.4 FAMX HHF6.4 FAMK HHF6.7FLLX HHGc6.7FLBx HHGc6.5FABX HHF6.7FLBx HHGC6.4FAMX	60 - 112,5 68,5 - 112,5	59,8	45	15-12,5-12
HHF9.4FAMX HHF9.5FAMX RHHF9.7FLBx HHF9.7FLBX	60 - 112,5 68,5 - 112,5	89,8	45	15-12,5-12
RHHGC9.7FLBX HHGC9.7FLBx HHGC9.4FAMX	62,3- 114,8 70,8 - 114,8	89,8	45	15-12,5-12
HHBS6.7FLTX HHBS6.7FLTDS HHBS6.7FLTCF	62,3- 114,8 70,8 - 114,8	59,8	45,5	15-12,5-12
HHBS9.8FLTX HHBS9.8FLTDS HHBS9.8FLTCF HHBS9.8FLTICE HHBS9.8FLTW	62,3- 114,8 70,8 - 114,8	89,8	45,5	15-12,5-12
HHC 6.7F LT X HHC 6.8F LT X	66,5- 109 75 - 115	59,8	50,5	15-12,5-12
HHC 6.7F LB X	66,5- 109 75 - 115	59,8	50	15-12,5-12
HHC 9.7F LB X RHHC 9.7F LB X	66,5- 109 75 - 115	89,8	50	15-12,5-12
HHC 9.8F LT X	66,5- 109 75 - 115	89,8	50,5	15-12,5-12

Voir la plaque signalétique pour la puissance totale absorbée et la puissance absorbée par l'ampoule d'éclairage.

HHBS 6.5F AM X, HHBS 9.5F AM X, HHF 6.4 F AM X, HHF 6.4 F AM K, HHF 9.4 F AM X, HHF 9.5 F AM X, HHBS 9.5F AB X, HHGC 6.5F AB X, HHGC 9.4F AM X, HHGC 6.4F AM X

	Puisance (W)	Tension (V)	Culot	Dimensions (mm)
Halogène	2 x 20W	12	G4	33xØ10

La hotte est dotée d'un système d'éclairage basé sur la technologie LED. Pour le remplacement, s'adresser au service d'assistance technique.

Éléments non fournis avec la hotte

SÉCURITÉ GÉNÉRALE

Modèle avec panneau de commande mécanique

Modèle avec panneau de commande Soft Button + Delay OFF

Réinitialisation de la saturation du filtre

Après avoir effectué l'entretien des filtres, appuyez et maintenez enfoncé le bouton T1, la LED L4 s'éteint.

Activation de la LED de saturation du filtre à charbon

La LED de saturation du filtre à charbon est normalement désactivée. Pour l'activer, procédez comme suit :

Hotte éteinte, appuyez et maintenez enfoncés simultanément T1 et T4 : d'abord L1 clignote, puis L2 également, pour indiquer l'activation.

SOFT-TOUCH 1jzj 1gbl yjg jyDggo

HHBS 6.7F LT X - HHBS 6.7F LT DS - HHBS 6.7F LT CF

HHBS 9.8F LT X - HHBS 9.8F LT DS - HHBS 9.8F LT CF
