HHC9.8FLTX - Fogão HOTPOINT - Manual de utilização gratuito

Tipo de produto	Coifa aspirante
Marca	Hotpoint
Modelo	HHC9.8FLTX
Altura (mín-máx)	66,5 - 109 cm
Largura	89,8 cm
Profundidade	50,5 cm
Diâmetro de conexão de exaustão	15 / 12,5 / 12 cm
Tipo de iluminação	LED
Número de lâmpadas	2
Filtro de gordura	Metálico lavável
Filtro de carvão ativado	Opcional, substituição a cada 4 meses
Comandos	Painel eletrônico com teclas sensíveis ao toque
Velocidades de aspiração	Silenciosa, média, alta, intensiva (temporizada 5 min)
Parada automática	Sim, temporizável conforme a velocidade
Sensor de temperatura	Sim, com ativação automática da velocidade média
Alimentação elétrica	220-240 V
Utilização	Exaustão externa ou recirculação
Distância mínima de segurança	65 cm para fogão a gás, 50 cm para elétrico
Manutenção dos filtros de gordura	Limpeza mensal (manual ou máquina de lavar louça)
Substituição da lâmpada	LED: serviço pós-venda

Perguntas frequentes - HHC9.8FLTX HOTPOINT

Como limpar os filtros de gordura da coifa?

Os filtros de gordura devem ser limpos pelo menos uma vez por mês. Você pode lavá-los à mão com um detergente neutro ou na máquina de lavar louça a baixa temperatura e ciclo curto. Para desmontá-los, puxe a alavanca de mola.

Como ativar o indicador de saturação do filtro de carvão?

Com a coifa desligada, pressione e mantenha pressionados simultaneamente os botões T1 e T4 (conforme o modelo) até que o ícone L4 pisque e depois permaneça aceso. Para desativar, repita a operação.

O que fazer se a coifa não funcionar?

Verifique primeiro se não há falta de energia e se uma velocidade de aspiração foi selecionada. Se a coifa parar durante o funcionamento, desconecte-a por 5 segundos e reconecte-a. Entre em contato com o serviço pós-venda se o problema persistir.

Qual é a distância mínima entre a coifa e o fogão?

Para um fogão elétrico, a distância mínima é de 50 cm; para um fogão a gás ou misto, é de 65 cm. Respeite sempre as instruções do fabricante do fogão.

Como trocar a lâmpada da coifa?

Desconecte a coifa. Certifique-se de que a lâmpada está fria. Use uma pequena chave de fenda plana para soltar a tampa. Substitua por uma lâmpada do mesmo tipo (halógena 12V 20W máx. G4 ou LED conforme o modelo). Feche a tampa. Para LED, contate o serviço técnico.

Como ajustar o desligamento automático da coifa?

Pressione o botão de desligamento automático (T4 em alguns modelos). A temporização depende da velocidade ativa: 20 min para silenciosa, 15 min para média, 10 min para alta, 5 min para intensiva.

A coifa pode ser usada em modo de recirculação?

Sim, se você instalar um kit de filtro de carvão ativado (vendido separadamente). Nesse caso, o ar aspirado é filtrado e depois devolvido ao ambiente. Remova o filtro de carvão se você usar a versão de exaustão.

Como funciona o sensor de temperatura?

A coifa é equipada com um sensor que detecta uma temperatura elevada. Se ela se tornar muito alta, a coifa ativa automaticamente a velocidade média de aspiração. Ela para quando a temperatura diminui.

Com que frequência é necessário trocar o filtro de carvão?

O filtro de carvão deve ser substituído a cada 4 meses no máximo, ou quando o indicador de saturação acender (conforme o modelo). Ele não pode ser lavado nem regenerado.

O que fazer em caso de baixo desempenho de aspiração?

Verifique se a velocidade selecionada é adequada à quantidade de vapor. Certifique-se de que a cozinha está bem ventilada. Em modo de recirculação, verifique o estado do filtro de carvão. Um filtro de gordura sujo também pode reduzir o desempenho.

MANUAL DE UTILIZADOR HHC9.8FLTX HOTPOINT

LIGAÇÃO ELÉTRICA

ANOMALIAS DE FUNCIONAMENTO

ANOMALIAS DE FUNCIONAMENTO

Antes de fazer qualquer operação de limpeza ou de manutenção, deve-se desligar o exaustor da rede elétrica retirando a tomada ou desligando a alimentação da rede elétrica.

Usar sempre luvas de trabalho para todas as operações de instalação e manutenção.

Este aparelho pode ser usado por crianças a partir de 8 anos de idade e por pessoas com reduzidas capacidades físicas, sensoriais e mentais, ou falta de experiência e conhecimento, desde que sejam supervisionadas ou se tiverem recebido as necessárias instruções relativas ao uso em segurança do aparelho e que tenham conhecimento dos riscos envolvidos.

As crianças não devem ser autorizadas a manipular os comandos ou brincar com o aparelho.

A limpeza e a manutenção não devem ser feitas por crianças sem supervisão.

O local onde o aparelho será instalado deve ser suficientemente ventilado, quando o exaustor for utilizado em conjunto com outros dispositivos de combustão de gás ou outros combustíveis.

O exaustor deve ser limpo regularmente, tanto interna como externamente (PELO MENOS UMA VEZ POR MÊS), respeitando sobretudo o que expressamente indica nas instruções de manutenção.

A inobservância das normas de limpeza do aparelho e da substituição e limpeza dos filtros comporta riscos de incêndio.

É severamente proibido colocar alimentos diretamente na chama, sob o exaustor.

O uso de chama livre causa danos aos filtros e pode originar incêndios, portanto, deve ser evitado em quaisquer circunstâncias.

Os alimentos fritos devem ser feitos sob controle, para evitar que o óleo sobreaqueça e se incendeie.

CUIDADO: Peças acessíveis do exaustor podem queimar quando utilizado com a placa de fogão.

Para a substituição da lâmpada, utilize somente o tipo de lâmpada indicado na seção de Manutenção/Substituição de lâmpadas deste manual.

ATENÇÃO! Não ligar o aparelho à rede elétrica até que a instalação esteja totalmente concluída.

Relativamente às medidas técnicas e de segurança a serem adotadas para a descarga de fumos, é importante respeitar rigorosamente os regulamentos fornecidos pelas autoridades locais.

O sistema de condutas deste aparelho não pode ser conectado a outro sistema de ventilação já existente que esteja sendo usado para qualquer outra finalidade, como descarga de fumos de aparelhos a gás ou outros combustíveis. Não utilizar ou deixar o exaustor sem lâmpadas corretamente montadas, devido ao possível risco de choques elétricos.

Nunca utilize o exaustor sem as grades montadas corretamente.

O exaustor NUNCA deve ser utilizado como superfície de apoio, a menos que seja especificamente indicado.

Usar somente os parafusos de fixação fornecidos com o aparelho, para a

instalação, ou, se não for fornecido, comprar o tipo de parafuso correto.

Usar o comprimento correto para os parafusos que são identificados no Guia de Instalação.

Em caso de dúvida, consultar um centro de assistência autorizado ou pessoa qualificada similar.

ATENÇÃO! A falta de instalação de parafusos ou dispositivos de fixação em conformidade com estas instruções, pode resultar em riscos elétricos.

O exaustor pode ter estéticas diferentes daquelas ilustradas neste livreto, todavia as instruções de uso, manutenção e instalação permanecem as mesmas.

Siga especialmente as instruções indicadas neste manual. Declina-se qualquer responsabilidade por eventuais inconvenientes, danos ou incêndios provocados ao aparelho, derivantes da inobservância das instruções indicadas neste manual. O exaustor foi concebido para a aspiração de fumos e vapores de cozimento e é destinado exclusivamente para uso doméstico.

É importante conservar este manual para eventuais consultas futuras. Em caso de venda ou mudança, certificar-se que o manual acompanhe o produto. Ler cuidadosamente as instruções: elas contêm importantes informações sobre a instalação, uso e segurança. Não efetuar variações elétricas ou mecânicas no produto ou nos tubos de fuga. Antes de prosseguir com a instalação do dispositivo, verificar todos os componentes para que não sejam danificados. Caso contrário, contatar o seu fornecedor e não prosseguir com a instalação.

A distância mínima entre a superfície de suporte dos recipientes sobre o fogão e a parte mais baixa do exaustor não deve ser inferior a 50cm no caso de fogões elétricos e 65cm no caso de fogões a gás ou combinados.

Se as instruções de instalação do fogão a gás especificarem uma distância maior, deve-se levar em conta esta indicação.

CONEXÃO ELÉTRICA

A voltagem da rede elétrica deve corresponder com a voltagem indicada na etiqueta das características, situada no interior do exaustor. Se dotado de ficha, conectar o exaustor a uma tomada em conformidade com as normas vigentes posta em zona acessível, mesmo depois da instalação. Se não dotado de ficha (conexão direta à rede) ou a tomada não se encontrar em zona acessível, mesmo depois da instalação, aplicar um interruptor bipolar, em conformidade com a norma que assegure a desconexão completa da rede nas condições da categoria de sobretensão III, conforme as regras de instalação.

Atenção! Antes de conectar novamente o circuito do exaustor com a alimentação elétrica, verificar seu funcionamento, atentar sempre para que o cabo de rede esteja montado corretamente.

Substituição do cabo de alimentação

O exaustor está equipado com um cabo de alimentação especial; no caso do cabo ficar danificado, efetuar um pedido ao serviço de assistência técnica.

SAÍDA DO AR

para as versões aspirantes)

Conectar o exaustor aos tubos e orifícios de descarga da parede com diâmetro equivalente à saída de ar (flange de união).

O uso de tubos ou orifícios de descarga de parede com diâmetro inferior pode provocar a diminuição da performance de aspiração e um drástico aumento do ruído.

Não nos responsabilizamos a este respeito.

Utilizar um tubo condutor com o comprimento não inferior ao indicado. Utilizar um tubo condutor com o menor número possível de curvas (ângulo máximo da curva: 90°). Evitar alterações drásticas da seção do tubo (diâmetro). Caso estas normas não sejam respeitadas, a Empresa declina qualquer responsabilidade.

FILTRANTE OU ASPIRANTE?

O seu exaustor está pronto para ser utilizado na versão aspirante.

Para usar o exaustor na versão filtrante deve ser instalado um KIT ACESSÓRIO apropriado.

Verifique nas primeiras páginas deste manual se o KIT ACESSÓRIO já vem fornecido ou se deve ser comprado separadamente.

Nota: Se for fornecido com o equipamento, em alguns casos, o sistema de filtragem adjunta à base de carvão ativo pode já estar instalado no exaustor.

As informações para a transformação do exaustor da versão aspirante à versão filtrante já estão contidas neste manual.

Versão aspirante

Os vapores são evacuados para o exterior, por meio de um tubo de descarga fixado à flange de conexão que se encontra sobre o exaustor.

O diâmetro do tubo de descarga deve ser equivalente ao diâmetro do anel de conexão.

O ar aspirado será desengordurado e desodorizado antes de ser recanalizado de volta para o ambiente.

Para usar o exaustor nesta versão, é necessário instalar um sistema de filtragem adicional à base de carvão ativado.

COMANDOS

O exaustor é dotado de um painel de comandos com um controle de velocidade de aspiração e um controle para acender a luz de iluminação do plano de cozedura.

T1. Interruptor luz ON/OFF. T2. Interruptor OFF/velocidade 1 T3. Seleção velocidade 2 T4. Seleção velocidade 3

Modelos com comandos Soft Button + Display LCD

T1. Tecla ON/OFF motor de aspiração T2. Tecla de seleção da velocidade (potência) de aspiração: média, alta e intensiva. Nota: A velocidade (potência) de aspiração intensiva (LED L1 piscando) tem uma duração de aproximadamente 5 minutos, após isso, passa automaticamente para a velocidade (potência) de aspiração média. T3. Tecla de seleção da velocidade (potência) de aspiração "silenciosa" T4. Tecla ON/OFF iluminação

L1. Ícone do estado da velocidade (potência) de aspiração L2. Ícone do estado do indicador de saturação do FILTRO de gordura L3. Ícone do estado da velocidade (potência) de aspiração baixa (silenciosa) L4. Ícone do estado do indicador de saturação do FILTRO de carvão L5. Ícone do estado da iluminação

Reset do indicador de saturação dos filtros

Após haver feito a manutenção do filtro, pressionar prolongadamente a tecla T3, ícone que indica saturação do filtro se desligar. Repetir a operação caso ambos os ícones indicadores de saturação (gordura e carvão) sejam acesos.

Ativação do ícone de saturação do filtro de carvão

O ícone de saturação do filtro de carvão está normalmente desativado. Para ativá-lo, proceder da seguinte maneira:

Com o exaustor desligado, pressionar durante um longo tempo e contemporaneamente as teclas T1 e T3: a L4 primeiro irá piscar, depois se acenderá com luz fixa, para indicar a ativação bem-sucedida.

Desativação do ícone de saturação do filtro de carvão: repetir a operação acima indicada, a tecla L4 irá acender com luz fixa, antes é piscar por breve tempo, antes de se apagar, para indicar a desativação bem-sucedida.

Funcionamento automático em presença de temperatura elevada

O exaustor está equipado com um sensor que detecta a temperatura. Quando ela se torna demasiadamente elevada, o sensor liga automaticamente a velocidade (potência) de aspiração média. O exaustor se desligará quando a temperatura detectada pelo sensor for reduzida significativamente.

Modelos com comandos Soft Button + Delay OFF

T1. Tecla ON/OFF motor de aspiração T2. Tecla de seleção da velocidade (potência) de aspiração

Nota: A velocidade (potência) de aspiração intensiva (LED L3 piscando) tem uma duração de aproximadamente 5 minutos, após isso, passa automaticamente para a velocidade (potência) de aspiração média (LED L2 aceso).

T3. Tecla ON/OFF iluminação T4. Tecla de desligamento automático:

Nota: pressionar esta tecla para programar o desligamento automático antes:

Velocidade (potência) de aspiração baixa: 20 minutos

Velocidade (potência) de aspiração média: 15 minutos

Velocidade (potência) de aspiração alta: 10 minutos

Velocidade (potência) de aspiração intensiva: 5 minutos

L1. LED velocidade (potência) de aspiração baixa L2. LED velocidade (potência) de aspiração média L3. LED velocidade (potência) de aspiração alta L4. LED velocidade (potência) de aspiração intensiva - temporizada (5 min.). L5. LED de saturação dos filtros:

piscando: efetuar a manutenção do filtro de carvão.

Aceso fixo: efetuar a manutenção dos filtros de gordura.

L1+L2+L3 intermitentes em sequência: funciona automaticamente em presença de temperatura elevada (ver parágrafo relativo)

Reset de saturação dos filtros

Após haver efetuado a manutenção dos filtros, pressionar prolongadamente a tecla T1, o LED L5 se desligará.

Ativação do LED de saturação do filtro de carvão

O LED de saturação do filtro de carvão está normalmente desativado. Para ativá-lo, proceder da seguinte maneira:

Com o exaustor desligado, pressionar durante um longo tempo e contemporaneamente as teclas T1 e T4: primeiro irá piscar a L1, depois a L2 para indicar a ativação bem sucedida.

Desativação do LED de saturação do filtro de carvão: repetir a operação acima indicada, primeiro piscarão L1 e L2, depois só a L1 para indicar a desativação bem sucedida.

Funcionamento automático em presença de temperatura elevada

O exaustor está equipado com um sensor que detecta a temperatura. Quando ela se torna demasiadamente elevada, o sensor liga automaticamente a velocidade (potência) de aspiração média. O exaustor se desligará quando a temperatura detectada pelo sensor for reduzida significativamente.

Modelos com comandos Soft Button + Silent Speed

T1. Tecla ON/OFF motor de aspiração T2. Tecla de seleção da velocidade (potência) de aspiração

Nota: A velocidade (potência) de aspiração intensiva (LED L3 piscando) tem uma duração de aproximadamente 5 minutos, após isso, passa automaticamente para a velocidade (potência) de aspiração média (LED L2 aceso).

T3. Tecla ON/OFF iluminação T4. Tecla de seleção da velocidade (potência) de aspiração "silenciosa"

L1. LED velocidade (potência) de aspiração média L2. LED velocidade (potência) de aspiração alta L3. LED velocidade (potência) de aspiração intensiva - temporizada (5 min.). L4. LED de saturação dos filtros:

piscando: efetuar a manutenção do FILTER de carvão.

Aceso fixo: efetuar a manutenção dos filtros de gordura.

L5. LED velocidade (potência) de aspiração baixa (silenciosa)

L1+L2+L3 intermitentes em sequência: funciona automático em presença de elevada temperatura (ver parágrafo relativo)

Reset de saturação dos filtros

Após haver efetuado a manutenção dos filtros, pressionar prolongadamente a tecla T1, o LED L4 se desligará.

Ativação do LED de saturação do FILTER de carvão

O LED de saturação do FILTER de carvão está normalmente desativado. Para ativá-lo, proceder da seguinte maneira:

Com o exaustor desligado, pressionar durante um longo tempo e contemporaneamente as teclas T1 e T4: Primeiro irá piscar a L1, depois a L2 para indicar a ativação bem sucedida.

Desativação do LED de saturação do filtro de carvão: repetir a operação acima indicada, primeiro piscarão L1 e L2, depois só a L1 para indicar a desativação bem sucedida.

Funcionamento automático em presença de temperatura elevada

O exaustor está equipado com um sensor que detecta a temperatura. Quando ela se torna demasiadamente elevada, o sensor liga automaticamente a velocidade (potência) de aspiração média. O exaustor se desligará quando a temperatura detectada pelo sensor for reduzida significativamente.

Modelo com teclado SOFT-TOUCH

HHBS 6.7F LT X - HHBS 6.7F LT DS - HHBS 6.7F LT CF HHBS 9.8F LT X - HHBS 9.8F LT DS - HHBS 9.8F LT CF HHBS 9.8F LT ICE - HHBS 9.8F LT W

Para selecionar as funções do exaustor, basta tocar delicadamente as teclas de comandos:

T1. Tecla ON/OFF motor de aspiração T2. Tecla de seleção de velocidade (potência) de aspiração média T3. Tecla de seleção de velocidade (potência) de aspiração alta e intensiva

Pressionar uma vez para selecionar a velocidade (potência) de aspiração alta (LED L3 estático);

Pressionar novamente para selecionar a velocidade (potência) de aspiração intensiva (LED L3 intermitente).

Nota: A velocidade (potência) de aspiração intensiva tem uma duração de 5 minutos, antes de passar automaticamente para a velocidade (potência) de aspiração alta.

T4. Tecla de desligamento automático (Timer) e indicador de saturação do filtro de carvão:

Pressionar esta tecla para configurar o desligamento automático da velocidade (potência) ativa:

Velocidade (potência) de aspiração silenciosa: 10 minutos

Velocidade (potência) de aspiração média: 20 minutos

Velocidade (potência) de aspiração alta: 15 minutos

Indicador de saturação do FILTRO de carvão

Quando estiver piscando, efetuar a manutenção do filtro de carvão (caso esteja instalado); em seguida, pressionar prolongadamente a tecla T6 para acessar a intermitência.

T5. Tecla de seleção da velocidade (potência) de aspiração "silenciosa" e indicador de saturação do FILTRO de gordura

Nota: quando piscar, efetuar a manutenção do FILTRO de gordura; (depois, pressionar prolongadamente a tecla T6 para acessar a intermitência).

T6. Tecla ON/OFF iluminação

T3+T4+T5 intermitentes: funciona automaticamente em presença de temperatura elevada (veja parágrafo relativo)

Ativação do indicador de saturação do FILTRO de carvão

Este indicador, normalmente, está desativado. Para ativá-lo, proceder da mesma forma:

Com o exaustor desligado, pressionar e manter pressionadas as teclas T4 e T5 prolongada e contemporaneamente: a tecla T5 inicia a piscar e em seguida a T4 para indicar a ativação bem sucedida.

Desativação do LED de saturação do FILTRO de carvão: repetir a operação acima indicada, as teclas T5 e T4 iniciarão a piscar e, em seguida, somente a T5 para indicar a desativação bem sucedida.

Funcionamento automático em presença de temperatura elevada

O exaustor é dotado de um sensor que releva a temperatura. Quando esta se torna demasiadamente elevada, o sensor ativa automaticamente a velocidade (potência) de aspiração média. O exaustor desliga-se automaticamente assim que a temperatura, relevada pelo sensor, se abaixe sensivelmente.

MANUTENÇÃO

Limpeza

Para a limpeza, utilizar um pano humedecido com detergentes líquidos neutros.

Painel perimetral de aspiração

Limpar o painel perimetral de aspiração com a mesma frequência do FILTRO antigordura, usar um pano e um detergente líquido não muito concentrado. Nunca utilizar substâncias abrasivas.

Manutenção dos filtros anti-gordura

Capta as partículas de gordura provenientes do cozimento.

O filtro de gordura deve ser limpo uma vez por mês (ou quando o sistema de indicação da saturação dos filtros - se previsto no modelo adquirido - indicar esta necessidade), com detergentes não agressivos. O filtro pode ser lavado manualmente ou em máquina de lavar louça a baixas temperaturas e com ciclo breve.

O filtro metálico para a gordura pode perder cor com as lavagens na máquina de lavar louça, mas suas características de filtração não se alteram.

Para desmontar o filtro antigordura, puxe o puxador de libertação com mola.

Manutenção do filtro de carvão

Retém os odores desagradáveis produzidos durante a preparação de alimentos.

A saturação do filtro de carvão ativado se verifica após um uso mais ou menos prolongado em função do tipo de cozinha e da regularidade da limpeza do filtro de gorduras. Em todo caso, é necessário substituir o cartucho no máximo a cada 4 meses (ou quando o sistema de indicação da saturação dos filtros - se previsto no modelo que se possui - indicar esta necessidade).

Não pode ser lavado ou regenerado.

Montagem:

Encaixe o filtro de carvão ativo, primeiro na parte de trás da lingueta metálica do exaustor e depois na parte dianteira com os dois botões.

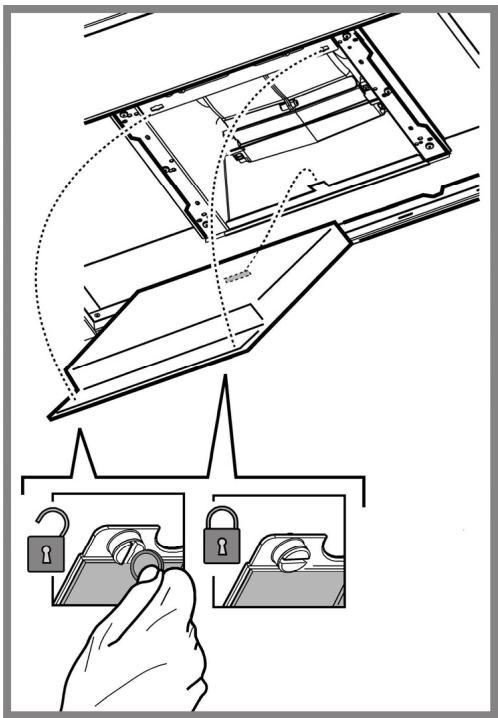

Desmontagem:

Remova o filtro de carvão ativo rodando 90° os botões que o fixam ao exaustor.

Substituição das lâmpadas

HHBS 6.5F AM X, HHBS 9.5F AM X, HHF 6.4 F AM X, HHF 6.4 F AM K, HHF 9.4 F AM X, HHF 9.5 F AM X, HHBS 9.5F AB X, HHGC 6.5F AB X, HHGC 9.4F AM X, HHGC 6.4F AM X

Desligar o aparelho da rede elétrica;

Atenção! Antes de tocar nas lâmpadas, certifique-se de que estejam frias.

Substitua a lâmpada queimada por outra do mesmo tipo, conforme especificado na etiqueta de características ou perto da própria lâmpada no exaustor.

1. Extraia a proteção usando uma pequena chave de parafuso ou ferramenta semelhante como alavanca.
2. Substitua a lâmpada queimada.

Utilize exclusivamente lâmpadas de halogênio de 12V - 20W máx - G4, tendo cuidado para não tocá-las com as mãos.

1. Feche a cobertura (fixação por encaixe).

O exaustor é dotado de um sistema de iluminação baseado na tecnologia LED. Os LEDs garantem uma iluminação melhor e uma duração de até 10 vezes maior que as lâmpadas tradicionais e economizam 90% de energia elétrica.

Para a substituição, contate o serviço de assistência técnica.

ELIMINAÇÃO

Este aparelho está classificado de acordo com a Diretiva Europeia 2012/19/EC sobre Resíduos de Equipamentos Elétricos e Eletrônicos (REEE).

Ao garantir a eliminação adequada deste produto, estará a ajudar a evitar potenciais consequências negativas para o ambiente e para a saúde pública, que poderiam derivar de um manuseamento ou dispersão inadequada deste produto.

O símbolo no produto ou nos documentos que acompanham o produto indica que este aparelho não pode receber um tratamento semelhante ao de uma dispersão doméstica.

Pelo contrário, deverá ser depositado no respectivo centro de recolha para a reciclagem de equipamento elétrico e eletrônico.

A eliminação deverá ser efetuada em conformidade com as normas ambientais locais para a eliminação de resíduos.

Para obter informações mais detalhadas sobre o tratamento, a recuperação e a reciclagem deste produto, contate o Departamento na sua localidade, o seu serviço de eliminação de resíduos domésticos ou a loja onde adquiriu o produto.

Aparelho projetado, testado e fabricado de acordo com:

• Segurança: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Desempenho: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Sugestões para uma utilização correta, de modo a reduzir o impacto ambiental: LIGUE o exaustor na velocidade mínima quando começar a cozinhar e mantenha-o em funcionamento por mais alguns minutos depois de terminar. Aumente a velocidade somente em caso de muita fumaça ou vapor e use as velocidades altas somente em situações extremas. Substitua o(s) filtro(s) a carvão quando necessário, para manter uma boa eficiência na redução dos odores. Limpe o(s) filtro(s) de gordura quando necessário para manter uma boa eficiência. Use o diâmetro máximo do sistema de condutas indicado neste manual para otimizar a eficiência e minimizar o ruído.

ANOMALIAS DE FUNCIONAMENTO

Se algo parece não funcionar, antes de contactar o Serviço de Assistência efetue os seguintes controlos simples:

Se o exaustor não funciona:

Verificar que: - não há interrupção de corrente. - foi selecionada uma velocidade.

Se o exaustor tiver uma performance fraca: Verificar que: - A velocidade do motor selecionada é suficiente para a quantidade de fumo e vapores libertada. - O ambiente é suficientemente arejado para permitir uma tomada de ar. - O filtro de carvão não está gasto (exaustor em versão filtrante). Se o exaustor desligar durante o funcionamento normal: Verificar que: - não há interrupção de corrente. - o dispositivo de corte omnipolar não disparou.

Se o exaustor não funciona corretamente, retire a ficha para desligá-lo por um breve período da rede elétrica principal (pelo menos 5 seg.). Em seguida, coloque novamente a ficha e experimente mais uma vez antes de contactar o Serviço de Assistência Técnica. Se o problema persistir, contacte o serviço de assistência.

DADOS TÉCNICOS

Modelo	Altura (cm)	Largura (cm)	Profundidade (cm)	∅ do tubo de descarga (cm)
HHBS6.5FAMX HHBS6.7FLLX HHBS6.7FLBX	61,9 - 114 70,4 - 114	59,8	45	15-12,5-12
HHBS9.5FAMX RHHBS9.7FLBX HHBS9.7FLLIX HHBS9.5FABX HHBS9.7FLBIX HHBS9.7FLBX	61,9 - 114 70,4 - 114	89,8	45	15-12,5-12
HHF6.4 FAMX HHF6.4 FAMK HHF6.7FLLX HHGC6.7FLBX HHGC6.5FABX HHF6.7FLBX HHGC6.4FAMX	60 - 112,5 68,5 - 112,5	59,8	45	15-12,5-12
HHF9.4FAMX HHF9.5FAMX RHHF9.7FLBX HHF9.7FLBX	60 - 112,5 68,5 - 112,5	89,8	45	15-12,5-12
RHHGC9.7FLBX HHGC9.7FLBX HHGC9.4FAMX	62,3- 114,8 70,8 - 114,8	89,8	45	15-12,5-12
HHBS6.7FLTX HHBS6.7FLTDS HHBS6.7FLTCS	62,3- 114,8 70,8 - 114,8	59,8	45,5	15-12,5-12
HHBS9.8FLTX HHBS9.8FLTDS HHBS9.8FLTCS HHBS9.8FLTICE HHBS9.8FLTW	62,3- 114,8 70,8 - 114,8	89,8	45,5	15-12,5-12
HHC 6.7F LT X HHC 6.8F LT X	66,5- 109 75 - 115	59,8	50,5	15-12,5-12
HHC 6.7F LB X	66,5- 109 75 - 115	59,8	50	15-12,5-12
HHC 9.7F LB X RHHC 9.7F LB X	66,5- 109 75 - 115	89,8	50	15-12,5-12
HHC 9.8F LT X	66,5- 109 75 - 115	89,8	50,5	15-12,5-12

Ver na placa de dados a absorção total e a absorção da lâmpada.

HHBS 6.5F AM X, HHBS 9.5F AM X, HHF 6.4 F AM X, HHF 6.4 F AM K, HHF 9.4 F AM X, HHF 9.5 F AM X, HHBS 9.5F AB X, HHGC 6.5F AB X, HHGC 9.4F AM X, HHGC 6.4F AM X

	Potência (W)	Tensão (V)	Engate	Medidas (mm)
Halogénea	2 x 20W	12	G4	33xØ10

O exaustor é dotado de um sistema de iluminação baseado na Tecnologia LED.

Para a substituição, contatar o serviço de assistência Técnica.

Componentes não fornecidas com o produto.

SEGURANÇA GERAL
