HHC9.8FLTX - Ocak HOTPOINT - Ücretsiz kullanım kılavuzu

Ürün tipi	Aspiratörlü davlumbaz
Marka	Hotpoint
Model	HHC9.8FLTX
Yükseklik (min-maks)	66,5 - 109 cm
Genişlik	89,8 cm
Derinlik	50,5 cm
Egzoz bağlantı çapı	15 / 12,5 / 12 cm
Aydınlatma türü	LED
Ampul sayısı	2
Yağ filtresi	Yıkanabilir metal
Aktif karbon filtre	İsteğe bağlı, her 4 ayda bir değişim
Kumandalar	Dokunmatik tuşlu elektronik panel
Emiş hızları	Sessiz, orta, yüksek, yoğun (5 dakika zamanlamalı)
Otomatik durdurma	Evet, hıza göre zamanlanabilir
Sıcaklık sensörü	Evet, orta hızın otomatik etkinleştirilmesi ile
Elektrik beslemesi	220-240 V
Kullanım	Dış tahliye veya devridaim
Minimum güvenlik mesafesi	Gazlı ocak için 65 cm, elektrikli için 50 cm
Yağ filtrelerinin bakımı	Aylık temizlik (manuel veya bulaşık makinesi)
Lamba değişimi	LED: satış sonrası servis

Sık sorulan sorular - HHC9.8FLTX HOTPOINT

Aspiratörün yağ filtreleri nasıl temizlenir?

Yağ filtreleri ayda en az bir kez temizlenmelidir. Bunları nötr bir deterjanla elde veya düşük sıcaklıkta kısa programda bulaşık makinesinde yıkayabilirsiniz. Sökmek için yaylı kolu çekin.

Karbon filtre doyma göstergesi nasıl etkinleştirilir?

Aspiratör kapalıyken, L4 simgesi yanıp sönene ve ardından yanık kalana kadar T1 ve T4 tuşlarına aynı anda basılı tutun (modele bağlı olarak). Devre dışı bırakmak için işlemi tekrarlayın.

Aspiratör çalışmazsa ne yapmalı?

Önce elektrik kesintisi olmadığını ve bir emiş hızı seçildiğini kontrol edin. Aspiratör çalışırken durursa, fişini 5 saniye çekip tekrar takın. Sorun devam ederse satış sonrası servisine başvurun.

Aspiratör ile ocak arasındaki minimum mesafe nedir?

Elektrikli ocak için minimum mesafe 50 cm; gazlı veya karma ocak için 65 cm'dir. Her zaman ocak üreticisinin talimatlarına uyun.

Aspiratör ampulü nasıl değiştirilir?

Aspiratörün fişini çekin. Ampulün soğuk olduğundan emin olun. Kapağı açmak için küçük bir düz tornavida kullanın. Aynı tipte bir ampulle değiştirin (modele göre halojen 12V 20W maksimum G4 veya LED). Kapağı kapatın. LED'ler için teknik servise başvurun.

Aspiratörün otomatik durdurması nasıl ayarlanır?

Otomatik durdurma tuşuna basın (bazı modellerde T4). Zamanlama, aktif hıza bağlıdır: sessiz için 20 dakika, orta için 15 dakika, yüksek için 10 dakika, yoğun için 5 dakika.

Aspiratör devridaim modunda kullanılabilir mi?

Evet, bir aktif karbon filtre kiti takarsanız (ayrı satılır). Bu durumda, emilen hava filtrelenir ve odaya geri gönderilir. Tahliye versiyonunu kullanıyorsanız karbon filtreyi çıkarın.

Sıcaklık sensörü nasıl çalışır?

Aspiratör, yüksek sıcaklık algılayan bir sensörle donatılmıştır. Sıcaklık çok yükselirse, aspiratör otomatik olarak orta emiş hızını etkinleştirir. Sıcaklık düştüğünde durur.

Karbon filtre ne sıklıkla değiştirilmelidir?

Karbon filtre en fazla 4 ayda bir veya doyma göstergesi yandığında değiştirilmelidir (modele bağlı olarak). Yıkanamaz veya yenilenemez.

Düşük emiş performansı durumunda ne yapmalı?

Seçilen hızın buhar miktarına uygun olduğunu kontrol edin. Mutfağın iyi havalandırıldığından emin olun. Devridaim modunda karbon filtrenin durumunu kontrol edin. Kirli bir yağ filtresi de performansı düşürebilir.

KULLANIM KILAVUZU HHC9.8FLTX HOTPOINT

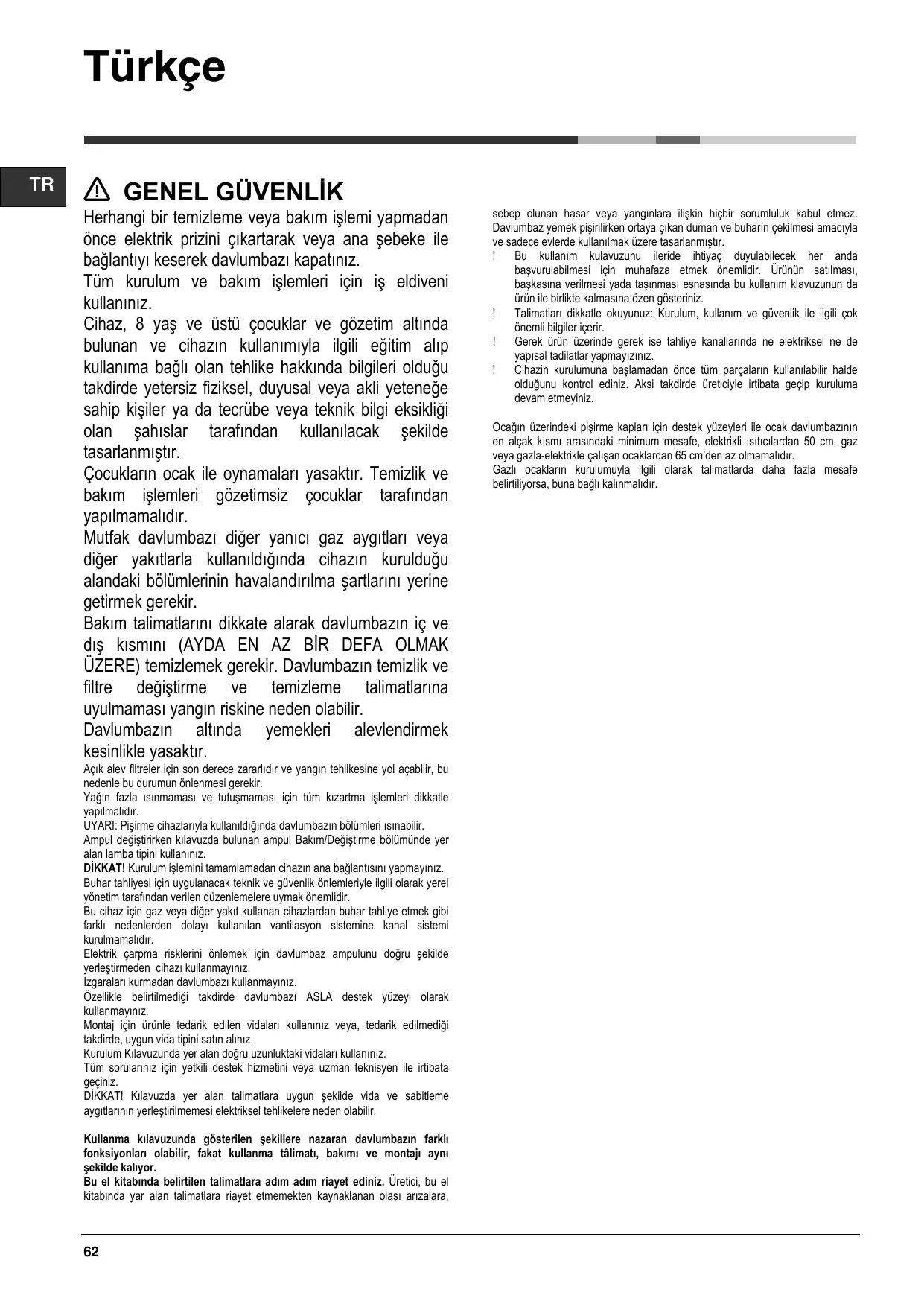

Herhangi bir temizleme veya bakım işlemi yapmadan önce elektrik fişini çekerek veya ana şebeke ile bağlantıyı keserek davlumbazı kapatınız.

Tüm kurulum ve bakım işlemlerinde iş eldiveni kullanın.

Cihaz, 8 yaş ve üstü çocuklar ve gözetim altında bulunan ve cihazın kullanımıyla ilgili eğitim alıp kullanım sırasında tehlike hakkında bilgileri olduğu takdirde yetersiz fiziksel, duyusal veya akli yeteneğe sahip kişiler ya da tecrübe veya teknik bilgi eksikliği olan şahıslar tarafından kullanılacak şekilde tasarlanmıştır.

Çocukların ocak ile oynamaları yasaktır. Temizlik ve bakım işlemleri gözetimsiz çocuklar tarafından yapılmamalıdır.

Mutfak davlumbazı, yanıcı gaz aygıtları veya diğer yakıtlarla kullanıldığında cihazın kurulduğu alandaki bölümlerin havalandırılmasını sağlamak gerekir.

Bakım talimatlarını dikkate alarak davlumbazın iç ve dış kısmını (AYDA EN AZ BİR DEFA OLMAK ÜZERE) temizlemek gerekir. Davlumbazın temizlik ve filtre değiştirme ve temizleme talimatlarına uyulmaması yangın riskine neden olabilir.

Davlumbazın altında yemekleri alevlendirmek kesinlikle yasaktır.

Açık alev filtreler için son derece zararlıdır ve yangın tehlikesine yol açabilir, bu nedenle bu durumun önlenmesi gerekir.

Yağın fazla ısınmaması ve tutuşmaması için tüm kızartma işlemleri dikkatle yapılmalıdır.

UYARI: Pişirme cihazlarıyla kullanıldığında davlumbazın bölümleri ısınabilir.

Ampul değiştirirken kılavuzda bulunan ampul Bakım/Değiştirme bölümünde yer alan lamba tipini kullanınız.

DİKKAT! Kurulum işlemini tamamlamadan cihazın ana bağlantısını yapmayınız. Buhar tahliyesi için uygulanacak teknik ve güvenlik önlemleriyle ilgili olarak yerel yönetim tarafından verilen düzenlemelere uymak önemlidir.

Bu cihaz için gaz veya diğer yakıt kullanan cihazlardan buhar tahliye etmek gibi farklı nedenlerden dolayı kullanılan vantilasyon sistemi kanal sistemi kurulmamalıdır.

Elektrik çarpma risklerini önlemek için davlumbaz ampulünü doğru şekilde yerleştirmeden cihazı kullanmayınız.

Izgaraları kurmadan davlumbazı kullanmayınız.

Özellikle belirtilmediği takdirde davlumbazı ASLA destek yüzeyi olarak kullanmayınız.

Montaj için ürünle tedarik edilen vidaları kullanınız veya, tedarik edilmediği takdirde, uygun vida tipini satın alınız.

Kurulum Kılavuzunda belirtilen uzunluktaki vidaları kullanınız.

Tüm sorularınız için yetkili destek hizmetini veya uzman teknisyen ile irtibata geçiniz.

DİKKAT! Kılavuzda yer alan talimatlara uygun şekilde vida ve sabitleme aletlerinin yerleştirilmemesi elektriksel tehlikelere neden olabilir.

Kullanma kılavuzunda gösterilen şekillere nazaran davlumbazın farklı fonksiyonları olabilir, fakat kullanma talimatı, bakımı ve montajı aynı şekilde kalır.

Bu el kitabında belirtilen talimatlara adım adım riayet ediniz. Üretici, bu el kitabında yer alan talimatlara riayet etmemekten kaynaklanan olası arızalara,

sebep olunan hasar veya yangınlara ilişkin hiçbir sorumluluk kabul etmez. Davlumbaz yemek pişirilirken ortaya çıkan duman ve buharın çekilmesi amacıyla ve sadece evlerde kullanılmak üzere tasarlanmıştır.

! Bu kullanım kılavuzunu ileride ihtiyaç duyulabilecek her an başvurulabilmesi için muhafaza etmek önemlidir. Ürünün satılması, başkasına verilmesi ya da taşınması esnasında bu kullanım kılavuzunun da ürün ile birlikte kalmasına özen gösteriniz. ! Talimatları dikkatle okuyunuz: Kurulum, kullanım ve güvenlik ile ilgili çok önemli bilgiler içerir. ! Gerek ürün üzerinde gerek ise tahliye kanallarında ne elektriksel ne de yapısal tadilatlar yapmayınız. ! Cihazın kurulumuna başlamadan önce tüm parçaların kullanılabilir halde olduğunu kontrol ediniz. Aksi takdirde üreticiyle irtibata geçip kuruluma devam etmeyiniz.

Ocağın üzerindeki pişirme kapları için destek yüzeyleri ile ocak davlumbazının en alçak kısmı arasındaki minimum mesafe, elektrikli ısıtıcılardan 50 cm, gaz veya gazla-elektrikle çalışan ocaklardan 65 cm'den az olmamalıdır.

Gazlı ocakların kurulumuyla ilgili olarak talimatlarda daha fazla mesafe belirtiliyorsa, buna bağlı kalınmalıdır.

ELEKTRİK BAĞLANTISI

Ana güç kaynağı davlumbazın içinde yer alan plakada belirtilen değere uygun olmalıdır. Davlumbazı varsa bir fiş ile mevcut düzenlemelere uygun bir prize takıp erişilebilir bir alana yerleştiriniz. Kurulumdan sonra da eğer cihazın fişi yok ise (doğrudan şebeke bağlantısı) veya priz erişilebilir bir yerde değilse, aşırı akım kategorisi III ile ilgili koşullar altında ana kabloya bağlantısının tamamen kesilmesini sağlayan, standarda uygun iki kutuplu bir anahtar kullanın.

Uyarı: Davlumbazı ana güç kaynağına yeniden bağlamadan ve etkin şekilde çalıştığını kontrol etmeden önce, ana güç kaynağı kablosunun düzgün takılıp takılmadığını denetleyin.

Elektrik kablosunun değiştirilmesi

Davlumbaz özel bir elektrik kablosuna sahiptir; Bu kablonun hasar görmesi durumunda yetkili teknik servise başvurun.

HAVANIN BOŞALTILMASI

(Aspirasyonlu versiyonlar için geçerlidir)

Davlumbazı duvardaki çıkış borularına ve ağızlarına bağlayınız. Çapı, hava çıkışıyla aynı olmalıdır (bağlantı halkası).

Boruların ve duvardaki az çaplı çıkış borularının emme gücünün iyi çalışmasını azaltır ve gürültüyü büyük ölçüde artırır.

Dolayısıyla bu konuyla ilgili hiçbir mesuliyet kabul edilmez.

! Mümkün olan en kısa boyda tahliye borusu kullanın ! En az sayıda dirseğe sahip boru kullanın (Maksimum dirsek açısı: 90° ! Borunun kesitinin (genişliğinin) ani değişmesinden kaçının. Üretici firma, bu kurallara uyulmaması halinde doğabilecek zararlar ile ilgili hiçbir sorumluluk kabul etmez.

FİLTRE EDEN Mİ YOKSA ASPİRASYON YAPAN VERSİYON MU?

! Davlumbazınız aspirasyonlu versiyonda kullanılmaya hazırdır. Davlumbazınız filtre eden versiyonda kullanabilmek için buna göre hazırlanmış olan AKSESUAR KİTİ'nin kurulumu yapılmalıdır. Bu kullanma kılavuzunun ilk sayfalarında AKSESUAR KİTİ'nin makine ile birlikte mi verildiği yoksa ayrı mı satıldığı kontrol edin. Not: Eğer davlumbaz ile birlikte veriliyor ise, bazı durumlarda, ek aktif karbon bazlı filtre sistemi davlumbazın üzerinde zaten kurulu olabilir. Davlumbazın aspirasyonlu versiyondan filtre eden versiyona dönüşümünün yapılabilmesi için gerekli tüm bilgiler bu kullanma kılavuzu içinde mevcuttur.

Aspirasyonlu versiyon

Yemek buharları, bağlantı flanşına sabitlenmiş bir tahliye borusu sayesinde dışarıya atılır.

Tahliye borusunun çapı, bağlantı halkasının çapına eşit olmalıdır.

Dikkat! Tahliye borusu ürün ile birlikte tedarik edilmez. Ayrıca satın alınmalıdır.

Eğer davlumbazın karbon filtreleri var ise bunlar çıkarılmalıdır.

Filtre eden versiyon

Aspire edilen hava, odaya tekrar aktarılmadan önce içerdiği kokudan ve yağdan arıtılacaktır. Bu versiyonda davlumbaz kullanmak için aktif karbon bazlı bir filtre sisteminin takılması gerekir.

KOMUTLAR

Davlumbazın üzerinde aspiratör hızının ayarlandığı bir kontrol paneli ve pişirme alanı ışıklarını kumanda eden bir lamba anahtarı bulunmaktadır.

Mekanik komut panelli model

T1. ON (Açık)/OFF (kapalı) ilek düğmesi T2. OFF (kapalı)/1. hız düğmesi T3. 2. hız seçimi T4. 3. hız seçimi

Soft Button + LCD Ekranlı komut panelli model

HHBS 6.7F LL X - HHBS 9.7F LL X - HHE 6.7F LL X

T1. Emme motoru ON/OFF butonu T2. Orta, yüksek ve yüksek emme hızları butonu. Not: Cihaz yüksek emme hızında (gücünde) (LED L1 yanıp söner) 5 dakika boyunca çalıştıktan sonra, otomatik olarak orta emme hızına (gücüne) geçer. T3. "Sessiz" emme hızı (gücü) butonu T4. Aydınlatma ON/OFF butonu

L1. Emme hızı (gücü) simgesi L2. Yağ filtresi doyum noktası göstergesi L3. Düşük (sessiz) emme hızı (gücü) simgesi L4. Karbonlu filtre doyum noktası göstergesi L5. Aydınlatma simgesi

Filtre doyum noktası göstergesi sıfırlama

Filtrelerin bakımını yaptıktan sonra T3 butonunu uzun bir süre boyunca basılı tutunuz. Doyum noktasını gösteren simge söner. Her iki doyum noktası göstergeleri (yağ ve karbon) yandığında yukarıdaki işlemi tekrarlayınız.

Karbonlu filtre doyum noktası göstergesi etkinleştirme

Normal şartlar altında karbonlu filtrenin doyum noktası göstergesi devre dışı konumdadır. Bu konumu etkinleştirmek için aşağıdaki adımları takip ediniz:

Davlumbaz çalışmaz durumdayken T1 ve T3 butonlarını aynı anda ve uzun bir süre boyunca basılı tutunuz: L4 tuşu önce yanıp sönmeye başlar, sonrasında ise sabit şekilde yanmaya devam eder. İşlem başarıyla gerçekleşmiştir.

Karbonlu filtre doyum noktası göstergesini devre dışı kılmak: Yukarıdaki adımı yeniden tekrarlayınız: L4 tuşu önce sabit şekilde yanar sonrasında ise yanıp sönmeye başlar ve söner. İşlem başarıyla gerçekleşmiştir.

Yüksek ısı halinde otomatik çalışma

Davlumbaz, ısıyı tespit eden bir sensör ile donatılmıştır. Isı çok fazla yükseldiğinde, sensör otomatik olarak emme hızını (gücünü) orta derecede çalıştırır. Sensör tarafından algılanan ısı uygun dereceye düştüğünde davlumbaz söner.

Soft Button + Gecikme OFF komut panelli model

L5 LED filtre doyum noktası: yanıp sönüyor: karbonlu filtrenin bakımını yapın. yanıyor: yağ filtresinin bakımını yapın.

L1+L2+L3 sırayla yanıp sönüyor: yüksek ısı halinde otomatik çalışma (bu konuyla ilgili alan bölümüne bakınız).

Filtrelerin bakımını yaptıktan sonra T1 butonunu uzun bir süre boyunca basılı tutunuz, LED L5 söner.

LED karbonlu filtre doyum noktası etkinleştirme

Normal şartlar altında karbonlu filtrenin doyum noktası LED'i devre dışı konumdadır. Bu konumu etkinleştirmek için aşağıdaki adımları takip ediniz:

Davlumbaz çalışmaz durumdayken T1 ve T4 butonlarını aynı anda ve uzun bir süre boyunca basılı tutunuz: önce L1 tuşu sonra da L2 tuşu yanıp sönmeye başlar. İşlem başarıyla gerçekleşmiştir.

Karbonlu filtre doyum noktası LED'ini devre dışı kılmak: Yukarıdaki adımı yeniden tekrarlayınız: L4 tuşu önce L1 ve L2 tuşları yanıp sönmeye başlar, sonrasında ise sadece L1 tuşu yanar. İşlem başarıyla gerçekleşmiştir.

Yüksek ısı halinde otomatik çalışma

Davlumbaz, ısıyı tespit eden bir sensör ile donatılmıştır. Isı çok fazla yükseldiğinde, sensör otomatik olarak emme hızını (gücünü) orta derecede çalıştırır. Sensör tarafından algılanan ısı uygun dereceye düştüğünde davlumbaz söner.

Soft Button + Silent Speed (Sessiz Hız) komut panelli model

L1. LED orta emme hızı (gücü) L2. LED yüksek emme hızı (gücü) L3. LED yoğun - aşamalı emme hızı (gücü) (5 dak.). L4. LED filtre doyum noktası: yanıp sönüyor: karbonlu filtrenin bakımını yapın. yanıyor: yağ filtresinin bakımını yapın. L5. LED Düşük (sessiz) emme hızı (gücü)

L1+L2+L3 sırayla yanıp sönüyor: yüksek ısı halinde otomatik çalışma (bu konuyla ilgili alan bölümüne bakınız).

Filtre doyum noktası göstergesi sıfırlama

Filtrelerin bakımını yaptıktan sonra T1 butonunu uzun bir süre boyunca basılı tutunuz. LED L4 söner.

LED karbonlu filtre doyum noktası etkinleştirme

Normal şartlar altında karbonlu filtrenin doyum noktası LED'i devre dışı konumdadır. Bu konumu etkinleştirmek için aşağıdaki adımları takip ediniz:

Davlumbaz çalışmaz durumdayken T1 ve T4 butonlarını aynı anda uzun bir süre boyunca basılı tutunuz: önce L1 tuşu sonra da L2 tuşu yanıp sönmeye başlar. İşlem başarıyla gerçekleşmiştir.

Karbonlu filtre doyum noktası LED'ini devre dışı kılmak: Yukarıdaki adımı yeniden tekrarlayınız: L4 tuşu önce L1 ve L2 tuşlar yanıp sönmeye başlar, sonrasında ise sadece L1 tuşu yanar. İşlem başarıyla gerçekleşmiştir.

Yüksek ısı halinde otomatik çalışma

Davlumbaz ısıyı tespit eden bir sensör ile donatılmıştır. Isı çok fazla yükseldiğinde, sensör otomatik olarak emme hızını (gücünü) orta derecede çalıştırır. Sensör tarafından algılanan ısı uygun dereceye düştüğünde davlumbaz söner.

SOFT-TOUCH (YUMUŞAK DOKUNMATİK) tuşlu model

HHBS 6.7F LT X - HHBS 6.7F LT DS - HHBS 6.7F LT CF HHBS 9.8F LT X - HHBS 9.8F LT DS - HHBS 9.8F LT CF

Davlumbaz komutlarını seçmek için tuşların üzerinden parmağınızla geçmek yeterlidir:

T1. Emme motoru ON/OFF (AÇIK/KAPALI) tuşu T2. Orta emme hızı (gücü) tuşu T3. Yüksek ve yoğun emme hızı (gücü) tuşu

Yüksek emme hızını (gücünü) seçmek için tuşa bir kez basınız (LED L3 yanmaya başlar);

Yoğun emme hızını (gücünü) seçmek için tuşa yeniden basınız (LED L3 yanıp sönmeye başlar).

Not: Yoğun emme hızı (gücü) 5 dakika boyunca çalıştıktan sonra otomatik olarak yüksek emme hızına (gücüne) döner.

Sessiz emiş hızı (gücü): 10 dakika

Orta emiş hızı (gücü): 20 dakika

Yüksek emiş hızı (gücü): 15 dakika

Karbonlu filtre doyum noktası göstergesi

Bulunduğu modellerde, gösterge yanıp sönmeye başladığında karbonlu filtre bakımının yapılması gerekir; işlemden sonra tuşu söndürmek için T6 tuşunu uzun bir süre boyunca basılı tutunuz.

T5. "Sessiz" emiş hızı (gücü) tuşu ve yağ filtre doyum noktası göstergesi

T3+T4+T5 yanıp sönüyor: yüksek ısı olduğunda davlumbaz otomatik şekilde çalışmaya başlar; ilgili bölüme bakınız.

Karbonlu filtre doyum noktası göstergesi etkinleştirme

Bu gösterge normalde devre dışıdır. Etkin hale getirmek için aşağıdaki adımları takip ediniz:

Davlumbaz çalışmaz haldeyken T4 ve T5 tuşları anında ve uzun bir süre boyunca basılı tutunuz: önce T5 sonra da T4 tuşları yanıp sönmeye

başlar. Gösterge etkin hale gelir.

Karbonlu filtre doyum noktası göstergesi devre dışı kalma: yukarıda tarif edilen işlemi tekrarlayınız, önce T5 ve T4 tuşları, sonra sadece T5 tuşu yanıp sönmeye başlar. Gösterge devre dışıdır.

Yüksek ısı halinde otomatik çalışma

Davlumbaz ısıyı tespit eden bir algılayıcı ile donatılmıştır. Isı çok yüksek olduğunda, algılayıcı otomatik olarak orta emiş hızını (gücünü) başlatır. Isı azaldığında davlumbaz söner.

BAKIM

Temizlik

SADECE ilk suya batırılmış bir bez ve nötr sıvı deterjanla temizleyiniz. TEMİZLİK TAKIMLARI VE ALETLERİ KULLANMAYINIZ! Aşındırıcı ürünler kullanmayınız. ALKOL KULLANMAYINIZ!

Hava emme paneli

Aspiratör panosunun çevresini yağ filtresi ile aynı sıklıkta ve bir bez ile fazla konsantre olmayan sıvı bir deterjan kullanarak temizleyiniz. Asla aşındırıcı maddeler kullanmayınız.

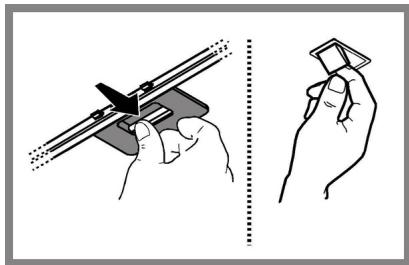

Yağ filtresinin bakımı

Pişirme sonucu oluşan yağ taneciklerini tutar.

Yağ filtresi, ayda bir (veya filtre dolum göstergesi sistemi - satın alınan modelde varsa - bu zorunluluğu gösterir) asitsiz deterjanla, elde veya düşük ısı ve kısa devreye programlanmış bir bulaşık makinesinde temizlenmelidir. Bulaşık makinesinde yıkandığında, yağ filtresinin rengi hafifçe solabilir, ancak bu filtreleme kapasitesini etkilemez.

Yağ filtresini çıkarmak için yay bırakma kolunu çekin.

Karbon filtrenin bakımı

Filtre, pişen yemeğin neden olduğu rahatsız edici kokuları emer.

Az çok uzun süreli kullanımdan sonra pişirme türüne ve yağ filtresinin düzenli temizlenip temizlenmediğine bağlı olarak karbon filtre doymuş olabilir.

Her halükarda, kartuşu en azından her dört ayda bir (veya modelde bulunuyorsa, filtre doygunluk göstergesi sistemi filtrenin değiştirilmesi gerektiğini gösterdiğinde) değiştirmek gerekir.

Karbon filtre yıkanamaz veya yeniden kullanılabilir hale getirilemez.

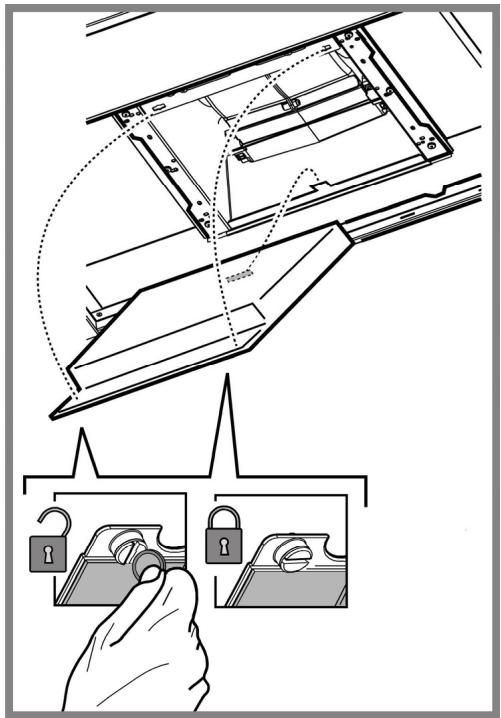

Montaj

Aktif karbon filtresinin arka tarafını davlumbazın metal bandına takınız, ön tarafını ise 2 dübele.

Demontaj

Filtre çerçevesini davlumbaza bağlayan dübelleri 90° çevirerek çıkarınız.

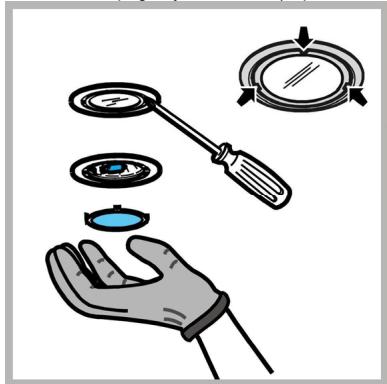

Lambanın değiştirilmesi

HHBS 6.5F AM X, HHBS 9.5F AM X, HHF 6.4 F AM X, HHF 6.4 F AM K, HHF 9.4 F AM X, HHF 9.5 F AM X, HHBS 9.5F AB X, HHGC 6.5F AB X, HHGC 9.4F AM X, HHGC 6.4F AM X

Davlumbazın elektrik bağlantısını kesin.

Uyarı! Ampullere dokunmadan önce, soğuduklarından emin olun.

Çalışmayan ampulü, etiketin üzerinde veya davlumbaz ampulünün yanında belirtildiği gibi, uygun tipte bir ampul ile değiştiriniz.

1. Düz bir tornavida veya benzeri bir alet kullanarak ışık kapağını dikkatle sökün.
2. Hasarlı lambayı çıkarın ve AÇIK ARMATÜRLERDE KULLANIMA UYGUN G-4 duy ile yeni bir 12 Volt, 20 Watt (max) halogen lamba ile değiştirin. Paketteki talimatları izleyin ve yeni lambaya çıplak elle dokunmayın.
3. Lamba kapağını yerine takın. (Kapak, sürtünme hareketiyle kapanır).

Davlumbaz LED teknolojisine dayalı bir aydınlatma sistemine sahiptir.

LED'ler ideal bir aydınlatma sağlar ve normal lambalara göre 10 kat daha uzun kullanım ömrü ve %90 enerji tasarrufu sağlarlar.

Bunların yenileri ile değiştirilmesi için teknik servise başvurunuz.

İMHA (BERTARAF)

Bu cihaz, 2012/19/EC sayılı Avrupa Atık Elektrik ve Elektronik Ekipman Yönergesi (WEEE) uyarınca işaretlenmiştir. Bu ürünün uygun bir şekilde atılmasını sağladığınız takdirde, çevre ve insan sağlığı açısından söz konusu ürünün uygunsuz bir şekilde işleme tabi tutulması sonucu ortaya çıkabilecek olası olumsuz etkileri önlemiş olacaksınız.

Ürün ya da ürün ile beraber verilen belgeler üzerinde bulunan —— sembolü, bu cihazın evsel bir atık olarak görülmemesi gerektiğine işaret eder. Cihaz, bu tip elektrikli ve elektronik cihazların atıldığı dönüşümlü toplama noktasına teslim edilmelidir. Atıkları yok etme işlemi, atık yok etme konusunda çevre ile ilgili mevcut yerel düzenlemeler doğrultusunda gerçekleştirilmelidir.

Bu ürünün geri dönüşüm koşulları hakkında ayrıntılı bilgi için, hudutlar içinde bulunduğunuz belediyenin ilgili dairesine, atık yok etme servisine veya ürünün satıcısına danışın.

Bu aygıt aşağıda belirtilenlere göre tasarlanmış, test edilmiş ve üretilmiştir:

• Güvenlik: EN/IEC 60335-1: EN/IEC 60335-2-31, EN/IEC 62233.
• Performans: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Çevre üzerine etkiyi azaltmak amacıyla. Doğru bir kullanım için öneriler: Pişirmeye başlarken davlumbazı minimum hızda ÇALIŞTIRINIZ ve pişirme işlemi bittikten sonra birkaç dakika daha çalışır konumda bırakınız. Hızı yalnızca fazla miktarda duman ve buhar varsa artırınız ve takviye hızı(ları) yalnızca uç durumlarda kullanınız. İyi bir koku azaltma etkinliğinin korunması için gerektiğinde karbon filtreyi(leri) değiştiriniz. İyi bir yağ filtresi etkinliğinin korunması için gerektiğinde yağ filtresini(lerini) temizleyiniz. Etkinliğini optimize etmek ve gürültüyü en düşük seviyeye indirmek için bu kullanım kılavuzunda belirtilen maksimum kanal sistemi çapını kullanınız.

ÇALIŞMA BOZUKLUKLARI

Eğer çalışmada bir sorun varsa teknik servisi aramadan önce aşağıda sıralanan basit bir dizi kontrol yapabilirsiniz:

Eğer davlumbaz çalışmıyor ise:

Şu hususları kontrol edin:

Elektrik akımının kesilmediği.

• Bir çalışma hızının seçildiği.

Eğer davlumbaz randımansız çalışıyor ise:

Şu hususları kontrol edin:

• Seçilen motor çalışma hızının pişen yemekten çıkan buhar ve duman miktarını çekecek nitelikte mi?
• Mutfakta, davlumbazın ihtiyaç duyduğu kadar havalandırma var mı?
• Karbon filtresi sağlam mı (filtre eden versiyonlu davlumbaz ise)?
• Eğer davlumbaz normal çalışma esnasında kendiliğinden kapanıyor ise: Şunları kontrol edin:
• Akım kesik olmadığını.
• Çok kutuplu (omnipolar) şalter mekanizmasının atmamış olduğunu.

Eğer çalışma şeklinde normal dışılık var ise teknik servise danışmadan önce en az 5 saniye için cihaza gelen akımı fişi prizden çekerek kesin ve fişi tekrar prize takın. Eğer anormal çalışma şekli devam ediyor ise teknik servise başvurun.

TEKNİK BİLGİLER

Model	Yükbeklik (cm)	Genigkeit (cm)	Derinlik (cm)	tahliye borusu ø(cm)
HHBS6.5FAMX HHBS6.7FLXX HHBS6.7FLBX	61,9 - 114 70,4 - 114	59,8	45	15-12,5-12
HHBS9.5FAMX RHHBS9.7FLBX HHBS9.7FLIX HHBS9.5FABX HHBS9.7FLBIX HHBS9.7FLBX	61,9 - 114 70,4 - 114	89,8	45	15-12,5-12
HHF6.4 FAMX HHF6.4 FAMK HHF6.7FLXX HHGC6.7FLBX HHGC6.5FABX HHF6.7FLBX HHGC6.4FAMX	60 - 112,5 68,5 - 112,5	59,8	45	15-12,5-12
HHF9.4FAMX HHF9.5FAMX RHHF9.7FLBX HHF9.7FLBX	60 - 112,5 68,5 - 112,5	89,8	45	15-12,5-12
RHHGC9.7FLBX HHGC9.7FLBX HHGC9.4FAMX	62,3- 114,8 70,8 - 114,8	89,8	45	15-12,5-12
HHBS6.7FLTX HHBS6.7FLTDS HHBS6.7FLTCF	62,3- 114,8 70,8 - 114,8	59,8	45,5	15-12,5-12
HHBS9.8FLTX HHBS9.8FLTDS HHBS9.8FLTCF HHBS9.8FLTICE HHBS9.8FLTW	62,3- 114,8 70,8 - 114,8	89,8	45,5	15-12,5-12
HHC 6.7F LT X HHC 6.8F LT X	66,5- 109 75 -115	59,8	50,5	15-12,5-12
HHC 6.7F LB X	66,5- 109 75 -115	59,8	50	15-12,5-12
HHC 9.7F LB X RHHC 9.7F LB X	66,5- 109 75 -115	89,8	50	15-12,5-12
HHC 9.8F LT X	66,5- 109 75 -115	89,8	50,5	15-12,5-12

Tam emme ve ampul emme özellikleri için plakaya bakınız.

HHBS 6.5F AM X, HHBS 9.5F AM X, HHF 6.4 F AM X, HHF 6.4 F AM K, HHF 9.4 F AM X, HHF 9.5 F AM X, HHBS 9.5F AB X, HHGC 6.5F AB X, HHGC 9.4F AM X, HHGC 6.4F AM X

	Güç (W)	Gerilim (V)	Bağlanti	Ebatiar (mm)
Halojen	2 × 20W	12	G4

Davlumbaz LED teknolojisine dayalı bir aydınlatma sistemine sahiptir.

Bunların yenileri ile değiştirilmesi için teknik servise başvurunuz.

Taşıma ve Nakliye Sırasında Dikkat Edilecek Konular

Taşıma ve nakliye sırasında ambalajın tamamen kapalı olduğundan emin olunuz.

Taşıma ve nakliye işlemini orijinal ambalajı ile yapınız.

Taşıma esnasında üründe hasar ve arıza oluşmamasına, vurma, çarpma, düşürme vb. dış etkenler nedeniyle ürünün zarar görmemesine dikkat ediniz.

Ambalajı zarar verebilecek nem, su, v.b. dış etkenlere karşı koruyunuz.

Cihazın montajı yetkili servis tarafından gerçekleştirilecektir.

Tüketicilerin Seçimlik Hakları

Tüketicinin Korunması Hakkındaki Kanun'un 11. maddesi çerçevesinde malın ayıplı olduğunun anlaşılması durumunda tüketici, satıcıdan (i) satılanı geri vermeye hazır olduğunu bildirerek sözleşmeden dönme, (ii) satılanı alıkoyup ayıp oranında satış bedelinden indirim isteme, (iii) aşırı bir masraf gerektirmediği takdirde, bütün masrafları satıcıya ait olmak üzere satılanın ücretsiz onarılmasını isteme, (iv) imkân varsa, satılanın ayıpsız bir misli ile değiştirilmesini isteme seçimlik haklarına sahiptir. Ücretsiz onarım veya malın ayıpsız misli ile değiştirilmesi hakları üretici veya ithalatçıya karşı da kullanılabilir. - Ücretsiz onarım hakkının seçilmesi durumunda işçilik masrafı, değiştirilen parça bedeli ya da başka herhangi bir ad altında hiçbir ücret talep etmeksizin malın onarımı yapılacak veya yaptırılacaktır. - Ücretsiz onarım hakkının kullanılması halinde malın, garanti süresi içinde tekrar arızalanması, tamiri için gereken azami sürenin aşılması, tamirinin mümkün olmadığının, yetkili servis istasyonu, satıcı, üretici veya ithalatçı tarafından bir raporla belirlenmesi durumlarında, malın bedel iadesi, ayıp oranında bedel indirimi veya imkân varsa malın ayıpsız misli ile değiştirilmesi (mevzuattaki istisnalar saklı kalmak kaydıyla) talep edilebilecektir.

Sözleşmeden dönme veya ayıp oranında bedelden indirim hakkının seçildiği durumlarda, satıcı, malın bedelinin tümünü veya bedelden yapılan indirim tutarını derhal tüketiciye iade edecektir.

Malın ayıpsız misli ile değiştirilmesi hakkının seçilmesi durumunda talep kendilerine bildirilmesinden itibaren satıcı veya üretici tarafından azami otuz iş günü içerisinde bu talep yerine getirilecektir.

Kullanım Hataları

Cihazın kullanma kılavuzunda yer alan hususlara aykırı kullanılmasından kaynaklanan arızalar garanti kapsamı dışındadır.

Tüketici Şikayetleri

• Çıkabilecek sorunlar, tüketicilerin şikayet ve itirazları konusundaki başvuruları tüketici mahkemelerine veya tüketici hakem heyetlerine yapılabilir.

Üretici Firma:

Indesit Company Beyaz Eşya Sanayi ve Ticaret A.Ş.

Organize Sanayi Bölgesi

45030 / Manisa

Tel: [phone]

Faks: (0236) 233 16 52

Türkiye Genel Dağıtıcısı:

Indesit Company Beyaz Eşya Pazarlama A.Ş.

Balmumcu Cad. Karahan Sok.

No: 11, 34349 - Balmumcu Beşiktaş - İstanbul

Tel: [phone]

Faks: (0212) 212 95 59

Satış Sonrası Hizmetler:

Indesit Company Beyaz Eşya Sanayi ve Ticaret A.Ş.

Balmumcu Cad. Karahasan Sok.

No: 11, 34349 - Balmumcu Beşiktaş - İstanbul

Tel: [phone]

Ürünle birlikte verilmeyen komponentler

GENEL GÜVENLİK

Bakım Temizlik ve Dezenfeksiyon

Temizleyin. İç yüzeyi, pompanın bakımı sırasında kullanılan aynı sıklıkta, aşındırıcı olmayan deterjanlarla temizleyin. Aşındırıcı maddeler kullanmaktan kaçının.

Filtrelerin bakımı

Filtre elemanlarını, kireçten koruyun.

Filtre, ayda bir (veya sistemde filtre değişim göstergesi varsa - eğer modelde mevcutsa - bu gerekliliği gösterdiğinde), aşındırıcı olmayan deterjanlarla, elde veya bulaşık makinesinde, düşük sıcaklıkta ve kısa programda temizlenmelidir. Bulaşık makinesinde yıkama, filtrelerin ömrünü kısaltabilir; ancak bu, filtreleme özelliklerini değiştirmez.

Filtreyi çıkarmak için çekme kolunu çekin.

Hava filtresinin bakımı

Hazneden kaynaklanan kokuların giderilmesi.

Filtrenin hava filtresi değişimi, kullanım sıklığına ve filtrelerin temizlenme sıklığına bağlı olarak, en geç dört ayda bir (veya sistemde filtre değişim göstergesi varsa - eğer modelde mevcutsa - bu gerekliliği gösterdiğinde) yapılmalıdır.
