HHC9.8FLTX - Cocina HOTPOINT - Manual de uso y guía de instrucciones gratis

Tipo de producto	Campana extractora
Marca	Hotpoint
Modelo	HHC9.8FLTX
Altura (min-max)	66,5 - 109 cm
Ancho	89,8 cm
Fondo	50,5 cm
Diámetro de conexión de evacuación	15 / 12,5 / 12 cm
Tipo de iluminación	LED
Número de bombillas	2
Filtro de grasas	Metálico lavable
Filtro de carbón activo	Opcional, cambio cada 4 meses
Controles	Panel electrónico con teclas táctiles
Velocidades de aspiración	Silenciosa, media, alta, intensiva (temporizada 5 min)
Apagado automático	Sí, temporizable según velocidad
Sensor de temperatura	Sí, con activación automática de la velocidad media
Alimentación eléctrica	220-240 V
Uso	Evacuación exterior o recirculación
Distancia mínima de seguridad	65 cm para cocina a gas, 50 cm para eléctrica
Mantenimiento filtros de grasas	Limpieza mensual (manual o lavavajillas)
Reemplazo de lámpara	LED: servicio técnico

Preguntas frecuentes - HHC9.8FLTX HOTPOINT

¿Cómo limpiar los filtros de grasas de la campana?

Los filtros de grasas deben limpiarse al menos una vez al mes. Puede lavarlos a mano con un detergente neutro o en el lavavajillas a baja temperatura y ciclo corto. Para desmontarlos, tire del mango de resorte.

¿Cómo activar el indicador de saturación del filtro de carbón?

Con la campana apagada, presione y mantenga simultáneamente las teclas T1 y T4 (según modelo) hasta que el icono L4 parpadee y luego permanezca encendido. Para desactivar, repita la operación.

¿Qué hacer si la campana no funciona?

Primero verifique que no haya un corte de corriente y que se haya seleccionado una velocidad de aspiración. Si la campana se detiene durante el funcionamiento, desconéctela 5 segundos y vuelva a enchufarla. Contacte al servicio técnico si el problema persiste.

¿Cuál es la distancia mínima entre la campana y la placa de cocción?

Para una placa eléctrica, la distancia mínima es de 50 cm; para una placa de gas o mixta, es de 65 cm. Respete siempre las instrucciones del fabricante de la placa.

¿Cómo cambiar la bombilla de la campana?

Desenchufe la campana. Asegúrese de que la bombilla esté fría. Use un destornillador pequeño de punta plana para desclipar la tapa. Reemplace con una bombilla del mismo tipo (halógena 12V 20W máx G4 o LED según modelo). Cierre la tapa. Para LED, contacte al servicio técnico.

¿Cómo ajustar el apagado automático de la campana?

Presione la tecla de apagado automático (T4 en algunos modelos). La temporización depende de la velocidad activa: 20 min para silenciosa, 15 min para media, 10 min para alta, 5 min para intensiva.

¿Puede usarse la campana en modo recirculación?

Sí, si instala un kit de filtro de carbón activo (vendido por separado). En este caso, el aire aspirado se filtra y se devuelve a la habitación. Retire el filtro de carbón si usa la versión de evacuación.

¿Cómo funciona el sensor de temperatura?

La campana está equipada con un sensor que detecta una temperatura elevada. Si ésta se vuelve demasiado alta, la campana activa automáticamente la velocidad media de aspiración. Se detiene cuando la temperatura baja.

¿Con qué frecuencia hay que cambiar el filtro de carbón?

El filtro de carbón debe reemplazarse cada 4 meses como máximo, o cuando el indicador de saturación se encienda (según modelo). No se puede lavar ni regenerar.

¿Qué hacer en caso de baja potencia de aspiración?

Verifique que la velocidad seleccionada sea adecuada para la cantidad de vapor. Asegúrese de que la cocina esté bien ventilada. En modo recirculación, verifique el estado del filtro de carbón. Un filtro de grasas obstruido también puede reducir el rendimiento.

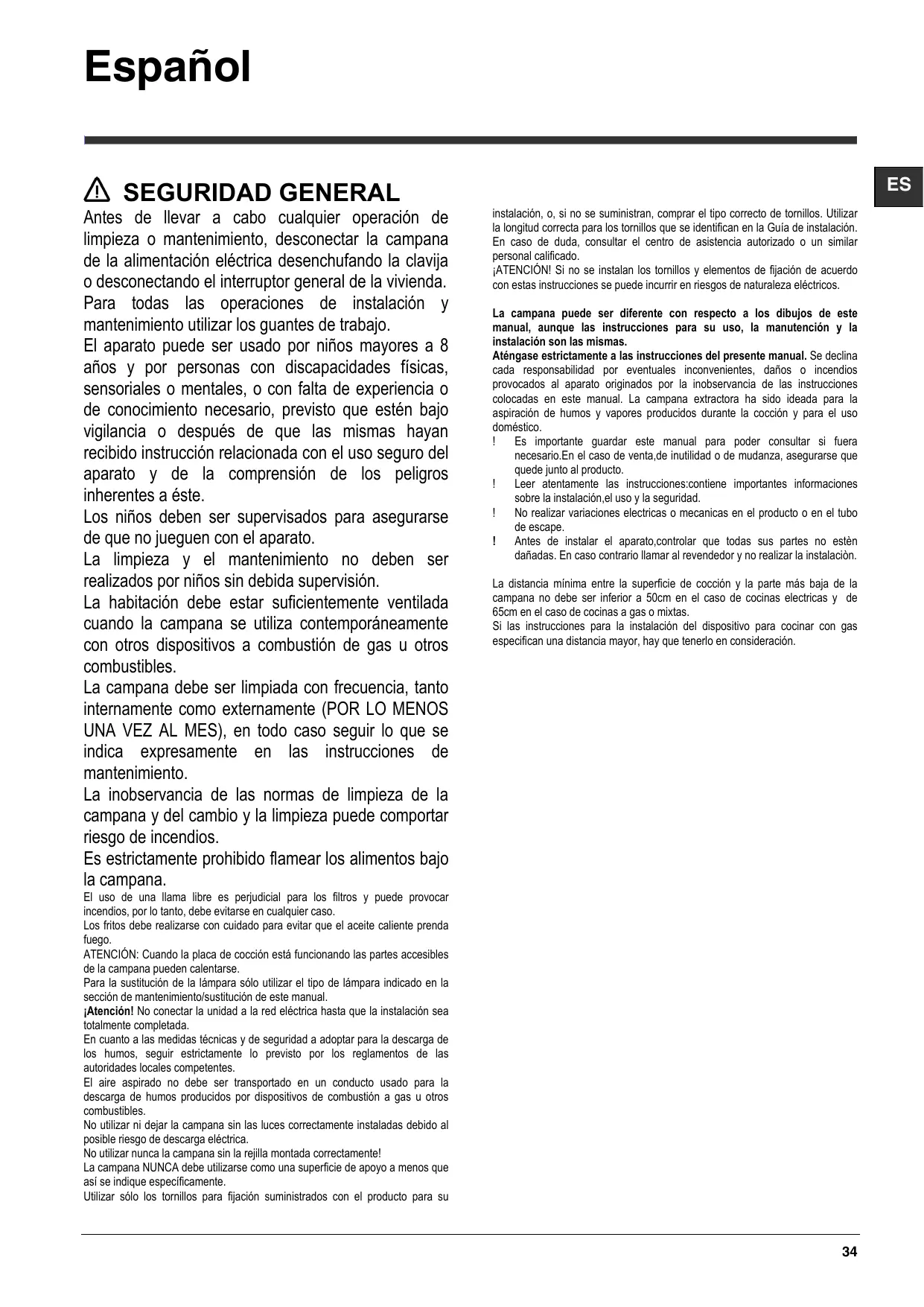

MANUAL DE USUARIO HHC9.8FLTX HOTPOINT

Antes de llevar a cabo cualquier operación de limpieza o mantenimiento, desconectar la campana de la alimentación eléctrica desenchufando la clavija o desconectando el interruptor general de la vivienda.

Para todas las operaciones de instalación y mantenimiento utilizar los guantes de trabajo.

El aparato puede ser usado por niños mayores de 8 años y por personas con discapacidades físicas, sensoriales o mentales, o con falta de experiencia o de conocimiento, siempre que estén bajo vigilancia o después de que hayan recibido instrucciones relacionadas con el uso seguro del aparato y comprendan los peligros inherentes a este.

Los niños deben ser supervisados para asegurar que no jueguen con el aparato.

La limpieza y el mantenimiento no deben ser realizados por niños sin la debida supervisión.

La habitación debe estar suficientemente ventilada cuando la campana se usa contemporáneamente con otros dispositivos a combustión de gas u otros combustibles.

La campana debe ser limpiada con frecuencia, tanto interna como externamente (POR LO MENOS UNA VEZ AL MES), en todo caso seguir lo que se indica expresamente en las instrucciones de mantenimiento.

La inobservancia de las normas de limpieza de la campana y del cambio y la limpieza de los filtros puede comportar riesgo de incendios.

Está estrictamente prohibido flamear los alimentos bajo la campana.

El uso de una llama libre es perjudicial para los filtros y puede provocar incendios, por lo tanto, deben evitarse en cualquier caso.

Los fritos deben realizarse con cuidado para evitar que el aceite caliente prenda fuego.

ATENCIÓN: Cuando la placa de cocción está funcionando, las partes accesibles de la campana pueden calentarse.

Para la sustitución de la lámpara, sólo utilizar el tipo de lámpara indicado en la sección de mantenimiento/sustitución de este manual.

¡Atención! No conectar la unidad a la red eléctrica hasta que la instalación sea totalmente completada.

En cuanto a las medidas sociales y de seguridad a adoptar para la descarga de los humos, seguir estrictamente lo previsto por los reglamentos de las autoridades locales competentes.

El aire aspirado no debe ser transportado en un conducto usado para la descarga de humos producidos por dispositivos de combustión a gas u otros combustibles.

No utilizar ni manipular la campana sin las luces correctamente instaladas, bajo posible riesgo de descarga eléctrica.

¡No utilizar nunca la campana sin la rejilla montada correctamente!

La campana NUNCA debe utilizarse como una superficie de apoyo, a menos que así se indique específicamente.

Utilizar solo los tornillos para fijación suministrados con el producto para su

instalación, o, si no se suministran, comprar el tipo correcto de tornillos. Utilizar la longitud correcta para los tornillos que se identifican en la Guía de instalación. En caso de duda, consultar el centro de asistencia autorizado o un personal similar calificado.

¡ATENCIÓN! Si no se instalan los tornillos y elementos de fijación de acuerdo con estas instrucciones, se puede incurrir en riesgos de naturaleza eléctrica.

La campana puede ser diferente con respecto a los dibujos de este manual, excepto las instrucciones para su uso, la manutención y la instalación son las mismas.

Aténgase estrictamente a las instrucciones del presente manual. Se declina cada responsabilidad por eventuales inconvenientes, daños o incendios provocados al aparato originados por la inobservancia de las instrucciones colocadas en este manual. La campana extractora ha sido ideada para la aspiración de humos y vapores producidos durante la cocción y para el uso doméstico.

¡Es importante guardar este manual para poder consultarlo si fuera necesario. En el caso de venta, de inutilidad o de mudanza, asegurar que quede junto al producto. ¡Leer atentamente las instrucciones: contiene importantes informaciones sobre la instalación, el uso y la seguridad. ¡No realizar variaciones eléctricas o mecánicas en el producto o en el tubo de escape. ¡Antes de instalar el aparato, controlar que todas sus partes no estén dañadas. En caso contrario, llamar al revendedor y no realizar la instalación.

La distancia mínima entre la superficie de cocción y la parte más baja de la campana no debe ser inferior a 50 cm en el caso de cocinas eléctricas y de 65 cm en el caso de cocinas a gas o mixtas.

Si las instrucciones para la instalación del dispositivo para cocinar con gas asignan una distancia mayor, hay que tenerlo en consideración.

CONEXIÓN ELÉCTRICA

La tensión de red debe corresponder con la tensión indicada en la etiqueta colocada en el interior de la campana. Si es suministrada con un enchufe, conectar la campana a un enchufe conforme a las normas en vigor y colocarlo en una zona accesible, aun después de la instalación. Si no es suministrada con enchufe (conexión directa a la red) o clavija y no es posible situarla en un lugar accesible, aun después de la instalación, colocar un interruptor bipolar de acuerdo con las normas, para asegurarse la desconexión completa a la red en el caso de la categoría de alta tensión III, conforme con las reglas de instalación.

¡Atención! Antes de reconectar el circuito de la campana a la red y de verificar el correcto funcionamiento, controlar siempre que el cable de red fue montado correctamente.

Sustitución del cable de alimentación

La campana está provista de un cable de alimentación especial; si el cable se daña, solicite uno nuevo al Servicio de Asistencia Técnica.

EXTRACCIÓN DE AIRE

(Para las versiones aspirantes) Conectar la campana en los tubos y en los orificios de escape de pared con diámetro equivalente a la calidad del aire (brida de empalme).

El uso de tubos u orificios de escape de pared con diámetro inferior, determinará una reducción de los rendimientos de la aspiración y un drástico aumento del ruido.

Se deslinda responsabilidad.

Utilice un conducto cuya longitud sea la mínima indispensable. ¡Utilice un conducto con el menor número posible de curvas (ángulo máximo de la curva: 90°). ¡Evite los cambios drásticos en la sección del conductor! La Empresa declina cada responsabilidad en caso de que estas normas no sean respetadas!

¿FILTRANTE O ASPIRANTE?

¡Su campana extractora está lista para ser usada en versión aspirante. Para usar la campana en versión filtrante se instala el KIT ACCESORIO. Controle en las primeras páginas de este manual si el KIT ACCESORIO ya está provisto o si hay que comprarlo.

Nota: Si provisto, en algunos casos, el sistema de filtración añadido a base de carbones activos podrá estar ya instalado en la campana. Las informaciones para la transformación de la campana en versión aspirante a versión filtrante ya están presentes en este manual.

Versión aspirante

El vapor es evacuado hacia el exterior a través de un tubo de escape introducido en el aro de sujeción que se encontraría arriba de la campana.

El diámetro del tubo de escape debe ser igual al diámetro del aro de sujeción.

Versión filtrante

El aire aspirado vendrá desgrasado y desodorizado antes de ser alimentado de nuevo en la habitación.

Para usar la campana en esta versión es necesario instalar un sistema de filtración adicional a base de carbón activado.

MANDOS

La campana está dotada de un panel de mandos con control de las velocidades de aspiración y control de encendido de la luz para la iluminación del plano de cocción.

Modelos con teclado mecánico

T1. Interruptor luz ON/OFF. T2. Interruptor OFF/velocidad 1. T3. Selección velocidad 2. T4. Selección velocidad 3.

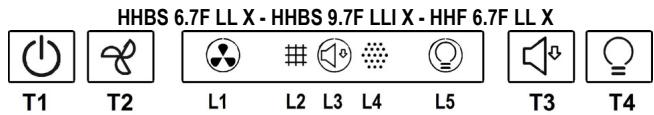

Modelos con teclado Soft Button + Display LCD

T1. Interruptor ON/OFF motor de aspiración. T2. Interruptor selección velocidad (potencia) de aspiración: media, alta e intensiva. Nota: La velocidad (potencia) de aspiración intensiva (LED L1 intermitente) tiene una duración de aproximadamente 5 minutos, después de lo cual se ajusta automáticamente a velocidad (potencia) de aspiración media. T3. Interruptor de selección velocidad (potencia) de aspiración "silenciosa". T4. Interruptor ON/OFF iluminación.

L1. Icono estado velocidad (potencias) de aspiración. L2. Icono estado indicador de saturación bajo grasas. L3. Icono estado velocidad (potencia) de aspiración baja (silenciosa). L4. Icono estado indicador de saturación filtro de carbón. L5. Icono estado iluminación.

Restablecimiento indicador saturación filtros

Después de haber realizado el mantenimiento del filtro, presionar sostenidamente el interruptor T3 y el icono que indica la saturación se apaga. Repetir la secuencia en caso de que los dos iconos indicadores de saturación (grasas y carbón) estén encendidos.

Activación icono saturación filtro de carbón

El icono de la saturación de carbón está normalmente desactivado. Para activarlo, seguir el siguiente procedimiento:

Con la campana apagada, presionar y mantener presionados al mismo tiempo T1 y T3: L4 primero parpadea, después se enciende con una luz fija para indicar la activación realizada.

Desactivación icono saturación filtro de carbón: repetir el procedimiento anteriormente descrito, L4 se enciende con una luz fija, cuando parpadea hasta apagarse para indicar la desactivación realizada.

Funcionamiento automático en presencia de temperatura elevada

La campana está dotada de un sensor que detecta la temperatura. Cuando esta está muy elevada, el sensor hace activar automáticamente la velocidad (potencia) de aspiración media. La campana se apaga cuando la temperatura detectada por el sensor se haya reducido sensiblemente.

Modelos con teclado Soft Button + Delay OFF

T1. Interrupción ON/OFF motor de aspiración T2. Interrupción de selección velocidad (potencia) de aspiración de operación

Nota: La velocidad (potencia) de aspiración intensiva (LED L3 parpadeante) tiene una duración aproximada de 5 minutos, después de lo cual se ajusta automáticamente a velocidad (potencia) de aspiración media (LED L2 encendido).

T3. Interrupción ON/OFF iluminación T4. Interruptor apagado automático:

Nota: presionar este interruptor para configurar el apagado automático y después: Velocidad (potencia) de aspiración baja: 20 minutos Velocidad (potencia) de aspiración media: 15 minutos Velocidad (potencia) de aspiración alta: 10 minutos Velocidad (potencia) de aspiración intensiva: 5 minutos

L1. LED velocidad (potencia) de aspiración baja L2. LED velocidad (potencia) de aspiración media L3. LED velocidad (potencia) de aspiración alta L4. LED velocidad (potencia) de aspiración intensiva - temporizada (5 min.). L5. LED de saturación de los filtros:

Intermitente: realizar el mantenimiento del filtro de carbón.

Encendido: realizar el mantenimiento de los filtros anti-grasas.

L1+L2+L3 intermitentes en secuencia: funcionamiento automático en presencia de temperatura elevada (ver sección correspondiente)

Restablecimiento saturación filtros

Después de haber realizado el mantenimiento de los filtros, mantener presionado el interruptor T1, el LED L5 se apaga.

Activación LED saturación filtro de carbón

El LED de la saturación del carbón está normalmente desactivado. Para activarlo proceder de la siguiente manera:

Con la campana apagada, presionar y mantener presionados al mismo tiempo T1 y T4: primero parpadea L1, después también lo hace L2 para indicar la activación realizada.

Desactivación LED saturación filtro de carbón: repetir el procedimiento anteriormente descrito, primero parpadean L1 y L2 y luego solo L1 para indicar la desactivación realizada.

Funcionamiento automático en presencia de temperatura elevada

La campana está dotada de un sensor que detecta la temperatura. Cuando esta última está muy elevada, el sensor hace activar automáticamente la velocidad (potencia) de aspiración media. La campana se apaga cuando la temperatura detectada por el sensor se haya reducido sensiblemente.

Modelos con teclado Soft Button + Silent Speed

T1. Interruptor ON/OFF motor de aspiración

T2. Interruptor selección velocidad (potencia) de aspiración de operación. Nota: La velocidad (potencia) de aspiración intensiva (LED L3 intermitente) tiene una duración de aproximadamente 5 minutos, después de lo cual se ajusta automáticamente a velocidad (potencia) de aspiración media (LED L2 encendido). T3. Interruptor ON/OFF iluminación. T4. Interruptor de selección velocidad (potencia) de aspiración "silenciosa". L1. LED velocidad (potencia) de aspiración media. L2. LED velocidad (potencia) de aspiración alta. L3. LED velocidad (potencia) de aspiración intensiva - temporizada (5 min.). L4. LED de saturación de los filtros:

Intermitente: realizar el mantenimiento del filtro de carbón. Encendido: realizar el mantenimiento de los filtros anti-grasas. L5 LED velocidad (potencia) de aspiración media (silenciosa). L1+L2+L3 intermitentes en secuencia: funcionamiento automático en presencia de temperatura elevada (ver sección correspondiente).

Restablecimiento saturación filtros

Después de haber realizado el mantenimiento de los filtros, mantener presionado el interruptor T1, el LED L4 se apaga.

Activación LED saturación filtro de carbón

El LED de la saturación filtro de carbón está normalmente desactivado.

Para activarlo proceder de la siguiente manera:

Con la campana apagada, presionar y mantener presionados al mismo tiempo T1 y T4: primero parpadea L1, después también lo hace L2 para indicar la activación realizada.

Desactivación LED saturación filtro de carbón: repetir el procedimiento anteriormente descrito, primero parpadean L1 y L2 y luego solo L1 para indicar la desactivación realizada.

Funcionamiento automático en presencia de temperatura elevada

La campana está dotada de un sensor que detecta la temperatura. Cuando esta última está muy elevada, el sensor hace activar automáticamente la velocidad (potencia) de aspiración media. La campana se apaga cuando la temperatura detectada por el sensor se haya reducido sensiblemente.

Modelo con teclado SOFT-TOUCH

HHBS 6.7F LT X - HHBS 6.7F LT DS - HHBS 6.7F LT CF HHBS 9.8F LT X - HHBS 9.8F LT DS - HHBS 9.8F LT CF

Para seleccionar las funciones de la campana es solo necesario accionar los comandos:

T1. Botón ON/OFF motor de aspiración T2. Botón de selección de velocidad (potencia) aspiración media T3. Botón de selección de velocidad (potencia) aspiración alta e intensiva

Presionar una vez para seleccionar la velocidad (potencia) de aspiración alta (LED L3 encendida);

Presionar una vez más para seleccionar la velocidad (potencia) de aspiración intensiva (LED L3 intermitente);

Nota: La velocidad (potencia) de aspiración intensiva tiene una duración aproximada de 5 minutos, después de los cuales se configura automáticamente la velocidad (potencia) de aspiración alta.

T4. Botón de apagado automático (Timer) e indicador de saturación del filtro de carbón:

Apagado automático:

Presionar este botón para configurar el apagado automático de la velocidad (potencia) de aspiración activa:

Velocidad (potencia) de aspiración silenciosa: 10 minutos

Velocidad (potencia) de aspiración media: 20 minutos

Velocidad (potencia) de aspiración alta: 15 minutos

Indicador de saturación del filtro de carbón

Cuando parpadea, realizar el mantenimiento del filtro de carbón, si está instalado; cuando es lorial, mantener presionado el botón T6 para detener la luz parpadeante.

T5. Botón de selección de velocidad (potencia) de aspiración "silenciosa" e indicador de saturación del filtro de grasas

Nota: cuando parpadea, realizar el mantenimiento del filtro de grasas; desde que lo equal, mantener presionado el botón T6 para detener la luz parpadeante.

T6. Botón ON/OFF de iluminación

T3+T4+T5 parpadeante: operación automática en presencia de temperatura alta (ver párrafo correspondiente)

Activación del indicador de saturación del filtro de carbón

Este indicador está normalmente desactivado. Para activarlo, proceder de la siguiente manera:

Con la campana apagada, presionar y mantener presionado de manera contemporánea T4 y T5: primero parpadea T5 y luego T4 para indicar la activación exitosa.

Desactivación del LED de saturación del filtro de carbón: repetir la operación descrita anteriormente, primero parpadea T5 y T4 y luego solo T5 para indicar la activación exitosa.

Funcionamiento automático en presencia de temperatura elevada

La campana está equipada con un sensor que detecta la temperatura. Cuando esta es demasiado alta, el sensor activa automáticamente la velocidad (potencia) de aspiración media. La campana se apaga cuando la temperatura detectada por el sensor se reduce significativamente.

MANTENIMIENTO

Limpieza

Para la limpieza, utilice EXCLUSIVAMENTE un paño impregnado de detergente líquido neutro. ¡NO UTILICE UTENSILIOS O INSTRUMENTOS PARA LA LIMPIEZA! No utilice productos que contengan abrasivos. ¡NO UTILICE ALCOHOL! ¡NO UTILICE DESINFECTANTES NI PRODUCTOS QUE CONTENGAN CLORO!

Panel de aspiración perimetral

Limpiar el panel de aspiración perimetral con la misma frecuencia del filtro antigrasas. Usar un paño y un detergente líquido no muy concentrado. No utilice sustancias abrasivas.

Mantenimiento de los filtros antigrasa

Retiene las partículas de grasa producidas cuando se cocina.

Debe limpiarse una vez al mes (o cuando el sistema de indicación de saturación de los filtros - si está previsto en el modelo que se posee - indica esta necesidad) con detergentes no agresivos, manualmente con un cepillo de cerdas suaves o bien en lavavajillas a bajas temperaturas y con ciclo breve. Con el lavado en el lavavajillas, el filtro antigrasa metálico puede desteñirse, pero sus características de filtrado no cambian absolutamente.

Para desmontar el filtro antigrasa, tirar de la manija de desenganche de muelle.

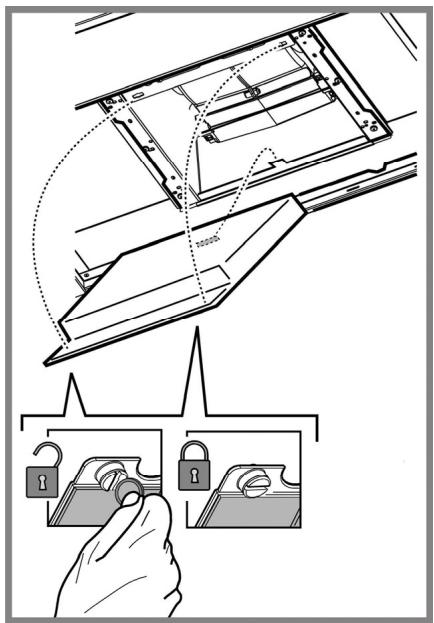

Mantenimiento del filtro al carbón

Retiene los olores desagradables producidos por la cocción de alimentos.

El filtro de carbón activado se satura después de un tiempo de uso, dependiendo del tipo de cocción de alimentos y la regularidad con que se limpia el filtro de grasa. En cualquier caso, es necesario sustituir el cartucho al menos cada 4 meses (o cuando el sistema de indicación de saturación de los filtros - si está previsto en el modelo que se posee - indica esta necesidad).

NO puede lavarse ni reciclarse.

Montaje

Enganchar el filtro de carbón activo primero, posteriormente sobre la pestaña metálica de la campana, y después en la parte anterior con las dos perillas.

Desmontaje

Quitar el filtro de carbón activo girando 90 grados las perillas que lo fijan a la campana.

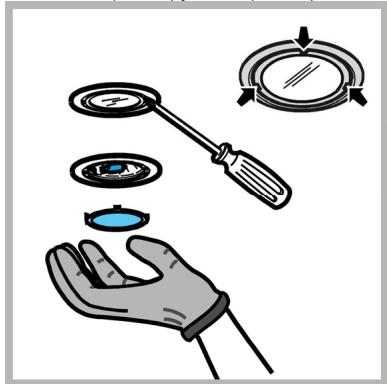

Sustitución de la lámpara

HHBS 6.5F AM X, HHBS 9.5F AM X, HHF 6.4 F AM X, HHF 6.4 F AM K, HHF 9.4 F AM X, HHF 9.5 F AM X, HHBS 9.5F AB X, HHGC 6.5F AB X, HHGC 9.4F AM X, HHGC 6.4F AM X

Desconecte el aparato de la red eléctrica.

¡Atención! Antes de tocar las lámparas, asegúrese de que estén frías.

Sustituir la lámpara dañada con una del mismo tipo como se especifica en la etiqueta correspondiente o en la campana cerca de la lámpara misma.

1. Extraer la protección haciendo palanca con un destornillador de boca plana o una herramienta similar.
2. Sustituir la lámpara dañada. Utilizar solo lámparas halógenas de 12V -20W máx - G4 (adecuada para su uso en luminaria abierta) prestando atención en no tocarlas con las manos.
3. Cerrar el plafón (fijación a presión).

La campana viene provista de un sistema de iluminación basado en la tecnología LED.

Los LEDs garantizan una óptima iluminación, una duración hasta 10 veces mayor de las lámparas tradicionales y permiten ahorro del 90% de energía eléctrica.

Para la sustitución, dirigirse al servicio de asistencia técnica.

ELIMINACIÓN

Este aparato lleva el marcado CE en conformidad con la Directiva 2012/19/EC del Parlamento Europeo y del Consejo sobre residuos de aparatos eléctricos y electrónicos (RAEE).

La correcta eliminación de este producto evita consecuencias negativas para el medioambiente y la salud.

El símbolo en el producto o en los documentos que se incluyen con el producto, indica que no se puede tratar como residuo doméstico. Es necesario entregarlo en un punto de recogida para reciclar aparatos eléctricos y electrónicos.

Deséchelo con arreglo a las normas medioambientales para eliminación de residuos.

Para obtener información más detallada sobre el tratamiento, recuperación y reciclaje de este producto, póngase en contacto con su Municipalidad, con el servicio de eliminación de residuos urbanos o la tienda donde adquirió el producto.

Aparato diseñado, probado y fabricado de acuerdo con: - Seguridad: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. - Prestación: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. - EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Sugerencias para un uso correcto con el fin de reducir el impacto ambiental: Encienda la campana a la velocidad mínima cuando empiece a cocinar y manténgala en marcha durante una hora después de haber acabado de cocinar. Aumente la velocidad solo si se produjera una gran cantidad de humo y vapor, y use la velocidad o velocidades turbo solo en situaciones extremas. Cambie el filtro o filtros de carbón cuando sea necesario para mantener un buen rendimiento en la reducción de los olores. Limpie el filtro o filtros de grasa cuando sea necesario para mantener un buen rendimiento del filtro de grasa. Utilice el diámetro máximo del sistema de conductos indicado en este manual, para optimizar el rendimiento y minimizar el ruido.

Si alguna pieza parece no funcionar, realice los siguientes controles antes de llamar al Servicio de Asistencia:

Si la campana no funciona:

Compruebe que: - no haya interrupciones de corriente. - se haya seleccionado una velocidad.

Si la campana presenta un rendimiento escaso:

Compruebe que:

• La velocidad del motor seleccionada es suficiente para la cantidad de humo y vapores emitida.
• La cocina está suficientemente ventilada para permitir una toma de aire.
• El filtro de carbón no está gastado (campana en versión filtrante).
• Si la campana se ha apagado durante el funcionamiento normal:

Compruebe que:

• No haya interrupciones de corriente.
• el dispositivo de interrupción omnipolar no se ha disparado.

En caso de eventuales anomalías en el funcionamiento, antes de dirigirse al servicio de asistencia, desconectar el aparato de la alimentación eléctrica, extrayendo el enchufe al menos durante 5 segundos, y luego conectarlo nuevamente. Si la anomalía de funcionamiento no desaparece, dirigirse al servicio de asistencia.

DATOS TÉCNICOS

Modelo	Altura (cm)	Ancho (cm)	Profundidad (cm)	∅ del tubo de salute (cm)
HHBS6.5FAMX HHBS6.7FLLX HHBS6.7FLBX	61,9 - 114 70,4 - 114	59,8	45	15-12,5-12
HHBS9.5FAMX RHHBS9.7FLBX HHBS9.7FLLIX HHBS9.5FABX HHBS9.7FLBIX HHBS9.7FLBX	61,9 - 114 70,4 - 114	89,8	45	15-12,5-12
HHF6.4 FAMX HHF6.4 FAMK HHF6.7FLLX HHGc6.7FLBX HHGC6.5FABX HHF6.7FLBX HHGC6.4FAMX	60 - 112,5 68,5 - 112,5	59,8	45	15-12,5-12
HHF9.4FAMX HHF9.5FAMX RHHF9.7FLBX HHF9.7FLBX	60 - 112,5 68,5 - 112,5	89,8	45	15-12,5-12
RHHGC9.7FLBX HHGC9.7FLBX HHGC9.4FAMX	62,3 - 114,8 70,8 - 114,8	89,8	45	15-12,5-12
HHBS6.7FLTX HHBS6.7FLTDS HHBS6.7FLTCF	62,3 - 114,8 70,8 - 114,8	59,8	45,5	15-12,5-12
HHBS9.8FLTX HHBS9.8FLTDS HHBS9.8FLTCF HHBS9.8FLTICE HHBS9.8FLTW	62,3 - 114,8 70,8 - 114,8	89,8	45,5	15-12,5-12
HHC 6.7F LT X HHC 6.8F LT X	66,5 - 109 75 - 115	59,8	50,5	15-12,5-12
HHC 6.7F LB X	66,5 - 109 75 - 115	59,8	50	15-12,5-12
HHC 9.7F LB X RHHC 9.7F LB X	66,5 - 109 75 - 115	89,8	50	15-12,5-12
HHC 9.8F LT X	66,5 - 109 75 - 115	89,8	50,5	15-12,5-12

Ver la placa de las características para la absorción total y el absorbimiento de la lámpara.

HHBS 6.5F AM X, HHBS 9.5F AM X, HHF 6.4 F AM X, HHF 6.4 F AM K, HHF 9.4 F AM X, HHF 9.5 F AM X, HHBS 9.5F AB X, HHGC 6.5F AB X, HHGC 9.4F AM X, HHGC 6.4F AM X

	Potencia (W)	Voltaje (V)	Casquillo	Dimensiones (mm)
Halógena	2 x 20W	12	G4	33xØ10

La campana viene provista de un sistema de iluminación basado en la tecnología LED.

Para la sustitución dirigirse al servicio de asistencia técnica.

Componentes no suministrados con el producto

SEGURIDAD GENERAL

Si el extractor está dotado de filtros de carbón activo, estos deben ser retirados.

Versión filtrante

Modelos con comandos mecánicos

Evitar el uso de productos que contengan abrasivos. ¡NO UTILICE ALCOHOL!
