Producttype	Afzuigkap
Merk	Hotpoint
Model	HHC9.8FLTX
Hoogte (min-max)	66,5 - 109 cm
Breedte	89,8 cm
Diepte	50,5 cm
Afvoeraansluitdiameter	15 / 12,5 / 12 cm
Verlichtingstype	LED
Aantal lampen	2
Vetfilter	Wasbaar metaal
Koolstoffilter	Optioneel, vervanging elke 4 maanden
Bediening	Elektronisch paneel met aanraaktoetsen
Afzuigsnelheden	Stil, gemiddeld, hoog, intensief (tijdelijk 5 min)
Automatische uitschakeling	Ja, instelbaar per snelheid
Temperatuursensor	Ja, met automatische activering van gemiddelde snelheid
Voeding	220-240 V
Gebruik	Buitenafvoer of recirculatie
Minimale veiligheidsafstand	65 cm voor gasfornuis, 50 cm voor elektrisch
Onderhoud vetfilters	Maandelijkse reiniging (handmatig of vaatwasser)
Lampvervanging	LED: klantenservice

Veelgestelde vragen - HHC9.8FLTX HOTPOINT

Hoe maak ik de vetfilters van de afzuigkap schoon?

De vetfilters moeten minstens een keer per maand worden gereinigd. U kunt ze met de hand wassen met een neutraal reinigingsmiddel of in de vaatwasser op lage temperatuur en korte cyclus. Om ze te demonteren, trekt u aan de veerhendel.

Hoe activeer ik de verzadigingsindicator van het koolstoffilter?

Met de afzuigkap uit, druk tegelijkertijd op de toetsen T1 en T4 (afhankelijk van model) tot het pictogram L4 knippert en vervolgens blijft branden. Om te deactiveren, herhaalt u de handeling.

Wat te doen als de afzuigkap niet werkt?

Controleer eerst of er geen stroomstoring is en of er een afzuigsnelheid is geselecteerd. Als de afzuigkap tijdens het gebruik stopt, haal dan de stekker er 5 seconden uit en steek hem er weer in. Neem contact op met de klantenservice als het probleem aanhoudt.

Wat is de minimale afstand tussen de afzuigkap en de kookplaat?

Voor een elektrische kookplaat is de minimale afstand 50 cm; voor een gasfornuis of combinatiefornuis is dit 65 cm. Houd altijd de instructies van de fabrikant van de kookplaat aan.

Hoe vervang ik de lamp van de afzuigkap?

Haal de stekker van de afzuigkap uit het stopcontact. Zorg ervoor dat de lamp koud is. Gebruik een kleine platte schroevendraaier om de kap los te klikken. Vervang door een lamp van hetzelfde type (halogeen 12V 20W max G4 of LED, afhankelijk van model). Sluit de kap. Neem voor LED contact op met de technische dienst.

Hoe stel ik de automatische uitschakeling van de afzuigkap in?

Druk op de toets voor automatische uitschakeling (T4 bij sommige modellen). De timer is afhankelijk van de actieve snelheid: 20 min voor stil, 15 min voor gemiddeld, 10 min voor hoog, 5 min voor intensief.

Kan de afzuigkap worden gebruikt in recirculatiemodus?

Ja, als u een koolstoffilterkit installeert (apart verkrijgbaar). In dat geval wordt de aangezogen lucht gefilterd en terug de kamer in gestuurd. Verwijder het koolstoffilter als u de afvoerversie gebruikt.

Hoe werkt de temperatuursensor?

De afzuigkap is uitgerust met een sensor die hoge temperatuur detecteert. Als deze te hoog wordt, schakelt de afzuigkap automatisch de gemiddelde afzuigsnelheid in. Deze stopt wanneer de temperatuur weer daalt.

Hoe vaak moet het koolstoffilter worden vervangen?

Het koolstoffilter moet maximaal elke 4 maanden worden vervangen, of wanneer de verzadigingsindicator gaat branden (afhankelijk van model). Het kan niet worden gewassen of geregenereerd.

Wat te doen bij lage afzuigprestaties?

Controleer of de geselecteerde snelheid geschikt is voor de hoeveelheid stoom. Zorg ervoor dat de keuken goed geventileerd is. Controleer in recirculatiemodus de staat van het koolstoffilter. Een vervuild vetfilter kan ook de prestaties verminderen.

GEBRUIKSAANWIJZING HHC9.8FLTX HOTPOINT

Alvorens reinigings- of onderhoudswerkzaamheden uit te voeren, de kap ontkoppelen van de elektrische voeding door het verwijderen van de stekker of door het loskoppelen van de algemene schakelaar van de woning.

Draag bij alle installatie- en onderhoudswerkzaamheden werkhandschoenen.

Deze apparatuur kan worden gebruikt door kinderen vanaf de leeftijd van 8 jaar en door mensen met beperkte lichamelijke, zintuiglijke of verstandelijke vermogens of met gebrek aan ervaring en kennis, mits ze onder toezicht staan of instructies hebben gekregen over het veilig gebruik van het apparaat en zich bewust zijn van de gevaren.

Kinderen moeten in de gaten gehouden worden om te voorkomen dat ze met het apparaat gaan spelen.

Schoonmaak en onderhoud mogen niet worden uitgevoerd door kinderen zonder toezicht.

De ruimte moet voldoende geventileerd worden wanneer de afzuigkap wordt gebruikt samen met andere apparaten die werken op gas of andere brandstoffen.

Reinig regelmatig zowel de binnenkant als de buitenkant van de kap (MINSTENS EEN KEER PER MAAND), neem de specifieke onderhoudsvoorschriften altijd in acht.

Het niet naleven van de reinigingsvoorschriften of de aanwijzingen voor het vervangen en reinigen van de filters kan brand veroorzaken.

Het is ten strengste verboden voedsel direct boven de vlam te bereiden onder de kap.

Het gebruik van open vlammen is schadelijk voor de filters en kan brand veroorzaken, dus moet in ieder geval worden vermeden.

Het frituren moet constant in de gaten gehouden worden om te voorkomen dat oververhitte olie vlam vat.

WAARSCHUWING: Wanneer de kookplaat in gebruik is, kunnen de toegankelijke delen van de afzuigkap heet worden.

Voor vervanging van de lamp alleen het type lamp gebruiken dat aangegeven is in het deel 'onderhoud / vervangen van de lamp' in deze handleiding.

Waarschuwing! Het apparaat niet aansluiten op het elektriciteitsnet voordat de installatie volledig is voltooid.

Voor de technische normen en de veiligheidsnormen die moeten worden nagekomen in verband met de afvoer van rookgassen moet men zich strikt houden aan de bepalingen van de regelgeving van de lokale autoriteiten.

De afgevoerde lucht mag niet worden weggeleid door een kanaal dat ook gebruikt wordt voor de afvoer van rook die geproduceerd wordt door apparaten op gas of andere brandstoffen.

De kap mag niet zonder correct gemonteerde lampjes worden gebruikt of achtergelaten, omdat er dan gevaar voor een elektrische schok bestaat.

Gebruik de afzuigkap nooit zonder correct gemonteerd rooster!

De afzuigkap mag nooit worden gebruikt als plek om spullen op te leggen, tenzij uitdrukkelijk aangegeven.

Gebruik alleen de bevestigingsschroeven die bij het product worden geleverd

voor de installatie, of, indien niet meegeleverd, koop het juiste type schroeven. Gebruik de juiste lengte voor de schroeven die zijn aangegeven in de installatiehandleiding. In geval van twijfel, raadpleeg een erkend servicecentrum of soortgelijk gekwalificeerd personeel.

LET OP! Wanneer schroeven en bevestigingsmiddelen niet geïnstalleerd worden zoals aangegeven in deze instructies kan dit elektrische gevaren tot gevolg hebben.

De afzuigkap kan er anders uitzien dan aangegeven in de tekeningen uit dit instructieboekje, maar blijven de gebruiks-, onderhouds- en installatie-aanwijzingen dezelfde.

Houd u strikt aan de aanwijzingen uit deze tekst. Iedere aansprakelijkheid voor eventuele schade of brand aan het apparaat veroorzaakt door het niet in acht nemen van de aanwijzingen in deze handleiding wordt afgewezen. De afzuigkap is ontworpen voor het afzuigen van rook- en kookdampen en is uitsluitend bestemd voor huishoudelijk gebruik.

! Dit boekje moet voor latere raadpleging bewaard worden. In geval van verkoop, overdracht of verplaatsing het boekje altijd bij het toestel bewaren. ! Lees de werkingsinstructies aandachtig door: er worden belangrijke aanwijzingen over de installatie, het gebruik en de veiligheid verstrekt. ! Geen elektrische of mechanische aanpassingen op het toestel of op de afvoerleidingen uitvoeren. ! Alvorens met de installatie van het apparaat te beginnen controleren of de onderdelen niet beschadigd zijn. Als dat wel het geval is neem contact op met de verkoper en ga niet verder met de installatiehandelingen.

De minimum afstand tussen het kookvlak van het fornuis en het laagste deel van de afzuigkap mag niet onder de 50 cm liggen, in geval van een elektrisch fornuis en 65 cm, in geval van een gas- of gemengd fornuis.

Indien in de installatie-aanwijzing van het gasfornuis een grotere afstand wordt aangegeven, moet hiermee rekening worden gehouden.

De netspanning moet overeenkomen met de spanning vermeld op het etiket met eigenschappen, te vinden aan de binnenkant van de afzuigkap. Als de afzuigkap een stekker heeft, moet deze in een stopcontact worden gestoken dat voldoet aan de geldende voorschriften op een, ook na de installatie, goed bereikbare plaats. Heeft de kap geen stekker (rechtstreekse verbinding met het net) of is deze, ook na de installatie, niet goed te bereiken, dan moet er een tweepolige schakelaar worden geplaatst die de volledige ontkoppeling van het net garandeert in het geval van een overspanning van klasse III, in overeenstemming met de installatienormen.

Attentie! Alvorens de afzuigkap aan het voedingsnet aan te sluiten, controleer eerst of deze goed werkt. Controleer daarom altijd of de voedingskabel goed is aangesloten.

Vervanging van de voeding

De afzuigkap is voorzien van een speciale voedingskabel; als de kabel beschadigd is, vraag de technische dienst voor een nieuwe kabel.

LUCHTAFVOER

(afzuigend apparaat)

Verbind de afzuigkap aan wandafvoerpijpen en afvoeropeningen met dezelfde diameter als de luchtuitgang (verbindingsflens). Het gebruik van wandafvoerpijpen of afvoeropeningen met een kleinere diameter zal leiden tot een vermogensverlies en een sterke toename van het bedrijfsgeluid.

Iedere aansprakelijkheid hiervoor wordt afgewezen.

! De lengte van het afvoerkanaal moet zo kort mogelijk zijn. ! Gebruik zo min mogelijk bochten (maximaal toegestane hoek: 90°). Vermijd grote verschillen in doorsnede. ! Het bedrijf wijst iedere aansprakelijkheid af indien deze voorschriften niet in acht worden genomen.

FILTEREND OF AFZUIGEND APPARAAT?

Uw afzuigkap is ingesteld om als afzuigend apparaat te worden gebruikt.

Om de kap als filterend apparaat te gebruiken dient de betreffende

TOEBEHOREN SET gemonteerd te worden.

Controleer op de eerste pagina's van deze handleiding of de TOEBEHOREN SET worden meegeleverd of gekocht moet worden.

Opmerking: Indien de set meegeleverd wordt, kan, in enkele gevallen, het extra actieve koolstoffilter reeds op de kap gemonteerd zijn.

De inlichtingen om de kap van afzuigend apparaat in filterend apparaat om te zetten zijn in deze handleiding te vinden.

Uitvoering als afzuigend apparaat

De aangezogen rook en damp worden naar buiten geleid via een afvoerpijp die is aangesloten op de verbindingsring aan de bovenkant van de wasemkap.

Attentie: De afvoerpijp wordt hierbij niet geleverd en moet apart aangekocht worden.

De diameter van de afvoerpijp moet even groot zijn als die van de verbindingsring.

Opmerking: Als de afzuigkap reeds is voorzien van koolstoffilter, dan moet u dit verwijderen.

Filtrerende versie

De opgenomen lucht wordt ontvet en gefilterd voordat het weer wordt teruggevoerd in het vertrek.

Om de kap in deze uitvoering te gebruiken dient een extra actief koolstoffiltersysteem te worden toegevoegd.

BEDIENINGSELEMENTEN

De kap is voorzien van een bedieningspaneel met een schakelaar voor de snelheid van afzuiging en een schakelaar voor de verlichting van het fornuis.

Modellen met mechanisch bedieningspaneel

T1. Lichtschakelaar ON/OFF. T2. Schakelaar OFF/snelheid 1 T3. Selectieknop snelheid 2 T4. Selectieknop snelheid 3

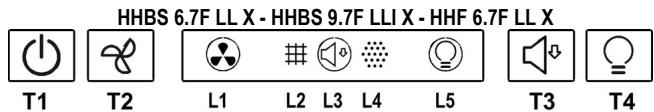

Modellen met Soft Button bediening + Display LCD

T1. Zuigmotor ON/OFF T2. Selectieknop voor de middelste, hoogste en intensieve snelheid (zuigkracht).

Opmerking: De intensieve snelheid (zuigkracht) (LED L1 knipperend) duurt ongeveer 5 minuten, daarna wordt automatisch de middelste snelheid (zuigkracht) ingeschakeld.

T3. Selectieknop "geluidloze" snelheid (zuigkracht) T4. Lichtschakelaar ON/OFF

L1. Statusicoon snelheid (zuigkracht) L2. Statusicoon vetfilter verzadigingsindicator L3. Statusicoon lage snelheid (zuigkracht) (geluidloos) L4. Statusicoon koolstoffilter verzadigingsindicator L5. Statusicoon verlichting

Na de onderhoudswerkzaamheden langdurig op de knop T3 drukken, de icoon voor de verzadiging gaat UIT. Herhaal deze handeling indien beide verzadigingsindicatoren (vetfilter en koolstoffilter) aan zijn.

Activering van de icoon voor de koolstoffilter verzadiging

De icoon voor de verzadiging van het koolstoffilter is gewoonlijk uitgeschakeld. Om deze in te schakelen handelt u op de volgende wijze:

Met uitgeschakelde afzuigkap tegelijkertijd langdurig op de knoppen T1 en T3 drukken: L4 gaat eerst knipperen en gaat vervolgens met continu licht branden om de activering aan te geven.

Uitschakeling van de icoon voor de koolstoffilter verzadiging: herhaal de bovenbeschreven handeling, L4 gaat met continu licht branden en gaat vervolgens knipperen totdat deze helemaal uitgaat, wat aangeeft dat deze uitgeschakeld is.

Automatische werking bij een te hoge temperatuur

De kap is uitgerust met een temperatuursensor die de temperatuur opneemt. Als deze te hoog wordt, schakelt de sensor automatisch de middelste snelheid (zuigkracht) in. De kap gaat uit zodra de door de sensor opgenomen temperatuur sterk daalt.

Modellen met Soft Button bediening + Delay OFF

T2. Selectieknop voor de snelheid (zuigkracht)

Opmerking: De intensieve snelheid (zuigkracht) (LED L3 knipperend) duurt ongeveer 5 minuten, daarna wordt automatisch de middelste snelheid (zuigkracht) ingeschakeld.

T3. Lichtschakelaar ON/OFF

T4. Knop voor de automatische uitschakeling:

Opmerking: druk op deze knop om de automatische uitschakeling in te stellen, voor:

de lage snelheid (zuigkracht): na 20 minuten

de middelste snelheid (zuigkracht): na 15 minuten

de hoge snelheid (zuigkracht): na 10 minuten

de intensieve snelheid (zuigkracht): na 5 minuten

L1. LED lage snelheid (zuigkracht)

L2. LED middelste snelheid (zuigkracht)

L3. LED hoge snelheid (zuigkracht)

L4. LED intensieve snelheid (zuigkracht) - met timer (5 min.)

Knipperend: de onderhoudswerkzaamheden van het koolstoffilter uitvoeren.

Aan: de onderhoudswerkzaamheden van de vetfilters uitvoeren.

L1+L2+L3 knipperend achter elkaar: automatische werking bij een zeer hoge temperatuur (zie betreffende paragraaf)

Na de onderhoudswerkzaamheden van de filters druk langdurig op de knop T1, LED L5 gaat UIT.

Activering LED koolstoffilter verzadiging

Het LED voor de verzadiging van het koolstoffilter is gewoonlijk uitgeschakeld. Om deze in te schakelen handel op de volgende wijze:

Met uitgeschakelde afzuigkap druk tegelijkertijd langdurig op de knoppen T1 en T4: eerst gaat L1 knipperen en vervolgens ook L2, wat de inschakeling aangeeft.

Uitschakeling LED koolstoffilter verzadiging: herhaal de bovenbeschreven handeling, eerst gaan L1 en L2 knipperen, daarna alleen L1, wat aangeeft dat deze uitgeschakeld is.

Automatische werking bij een te hoge temperatuur

De kap is uitgerust met een temperatuursensor die de temperatuur opneemt. Als deze te hoog wordt, schakelt de sensor automatisch de middelste snelheid (zuigkracht) in. De kap gaat uit zodra de door de sensor opgenomen temperatuur sterk daalt.

Modellen met Soft Button bediening + Silent Speed

T1. Zuigmotor ON/OFF T2. Selectieknop voor de snelheid (zuigkracht)

Opmerking: De intensieve snelheid (zuigkracht) (LED L3 knipperend) duurt ongeveer 5 minuten, daarna wordt automatisch de middelste snelheid (zuigkracht) ingeschakeld (LED L2 aan)

T3. Lichtschakelaar ON/OFF T4. Selectieknop "geluidloze" snelheid (zuigkracht)

L1. LED middelste snelheid (zuigkracht) L2. LED hoge snelheid (zuigkracht) L3. LED intensieve snelheid (zuigkracht) - met timer (5 min.). L4. LED filter verzadiging:

Knipperend: de onderhoudswerkzaamheden van het koolstoffilter uitvoeren. Aan: de onderhoudswerkzaamheden van de vetfilters uitvoeren.

L5. LED lage snelheid (zuigkracht) (geluidloos)

L1+L2+L3 knipperend achter elkaar: automatische werking bij een zeer hoge temperatuur (zie betreffende paragraaf)

Na de onderhoudswerkzaamheden van de filters druk langdurig op de knop T1, LED L4 gaat uit.

Activering LED koolstoffilter verzadiging

Het LED voor de verzadiging van het koolstoffilter is gewoonlijk uitgeschakeld. Om deze in te schakelen handel op de volgende wijze:

Met uitgeschakelde afzuigkap druk tegelijkertijd langdurig op de knoppen T1 en T4: eerst gaat L1 knipperen en vervolgens ook L2, wat de inschakeling aangeeft.

Uitschakeling LED koolstoffilter verzadiging: herhaal de bovenbeschreven handeling, eerst gaan L1 en L2 knipperen, daarna alleen L1, wat aangeeft dat deze uitgeschakeld is.

Automatische werking bij een te hoge temperatuur

De kap is uitgerust met een temperatuursensor die de temperatuur opneemt. Als deze te hoog wordt, schakelt de sensor automatisch de middelste snelheid (zuigkracht) in. De kap gaat uit zodra de door de sensor opgenomen temperatuur sterk daalt.

Model met SOFT-TOUCH bediening

HHBS 6.7F LT X - HHBS 6.7F LT DS - HHBS 6.7F LT CF

Om de functies van de kap te selecteren is het voldoende de bedieningen aan te raken:

T1. Zuigmotor ON/OFF T2. Knop voor de middelste snelheid (zuigkracht) T3. Knop voor de maximum en de intensieve snelheid (zuigkracht)

Druk eenmaal om de maximum snelheid (zuigkracht) te selecteren (LED L3 aan);

Druk opnieuw om de intensieve snelheid (zuigkracht) te selecteren (LED L3 knipperend).

Opmerking: De intensieve snelheid (zuigkracht) heeft een gemiddelde duur van ongeveer 5 minuten, daarna gaat de kap automatisch over op de maximum snelheid (zuigkracht).

T4. Knop voor de automatische uitschakeling (Timer) en koolstoffilter verzadigingsindicatie:

Automatische uitschakeling:

Druk op deze knop om de automatische uitschakeling van de actieve snelheid (zuigkracht) in te stellen:

Geluidloze snelheid (zuigkracht): 10 minuten

Middelste snelheid (zuigkracht): 20 minuten

Als deze knop knippert, voer de onderhoudshandelingen van het koolstoffilter uit, indien aanwezig; druk daarna langdurig op de knop T6 om het knipperen te stoppen.

T5. Knop voor de selectie van de "geluidloze" snelheid (zuigkracht) en voor de vetfilter verzadigingsindicatie

Opmerking: Als deze knop knippert, voer de onderhoudshandelingen van het vetfilter uit. Druk daarna langdurig op de knop T6 om het knipperen te stoppen.

T6. Lichtknop ON/OFF

T3+T4+T5 knipperend aan: automatische werking in geval van hoge temperatuur (zie betreffende paragraaf)

Inschakeling koolstoffilter verzadigingsindicatie

De verzadigingsindicatie is gewoonlijk uitgeschakeld. Om deze in te schakelen handelt u op de volgende wijze:

Met uitgeschakelde kap druk tegelijk kort op T4 en T5 en houd ze ingedrukt: eerst gaat T5 knipperen en daarna ook T4, wat aangeeft dat de verzadigingsindicatie is ingeschakeld.

Uitschakeling LED koolstoffilter verzadigingsindicatie: herhaal de bovengenoemde handelingen, eerst gaan T5 en T4 knipperen, daarna alleen T5, wat aangeeft dat de verzadigingsindicatie is uitgeschakeld.

Automatische werking in geval van hoge temperatuur

De kap is voorzien van een temperatuursensor. Als de temperatuur te hoog wordt, zorgt de sensor voor de automatische inschakeling van de middelste snelheid (zuigkracht). De kap gaat weer uit zodra de door de sensor waargenomen temperatuur aanzienlijk is gedaald.

ONDERHOUD

Schoonmaak

Gebruik voor het reinigen UITSLUITEND een doek die u vochtig maakt met een beetje neutraal vloeibaar reinigingsmiddel. GEBRUIK GEEN

GEREEDSCHAPPEN OF INSTRUMENTEN OM TE REINIGEN! Gebruik geen producten die schuurmiddelen bevatten. GEEN ALCOHOL GEBRUIKEN!

Paneel voor de omtrekzuiging

Reinig het paneel voor de omtrekzuiging even vaak als het vetfilter. Gebruik een doek en een niet te geconcentreerd vloeibaar reinigingsmiddel. Gebruik geen producten die schuurmiddelen bevatten.

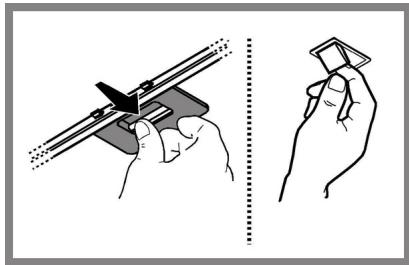

Onderhoud van de vetfilters

Houdt de vetdeeltjes vast.

Moeten één keer per maand worden gereinigd (of als de aanwijzer verzadigde filters - indien aanwezig op het model in Uw bezit - deze noodzaak aangeeft) met neutrale reinigingsmiddelen, met de hand of in de vaatwasser op lage temperatuur en met een kort programma. Door hem in de vaatwasser te wassen kan het metalen vetfilter ontkleuren, maar dit is niet van invloed op de eigenschappen, die beslist niet veranderen.

Om het vetfilter te demonteren trekt u aan de veerbelaste ontgrendelingshandgreep.

Onderhoud van het koolstoffilter

Houdt de lastige kookgeuren vast.

De verzadiging van het koolstoffilter vindt plaats na een min of meer geprolongeerd gebruik en hangt af van het soort koken en de regelmaat waarmee de vetfilters worden gewassen. In ieder geval moet de filter minstens om de 4 maanden (of als de aanwijzer verzadigde filters - indien aanwezig op het model in Uw bezit - deze noodzaak aangeeft) vervangen worden. Het kan NIET gewassen of opnieuw gebruikt worden.

Plaatsen: Maak het koolstoffilter eerst vast aan de rechterzijde van de kap op het metalen lipje en vervolgens aan de voorzijde met de twee knoppen.

Verwijderen: Verwijder het koolstoffilter door de knoppen die hem aan de kap bevestigen met 90° te draaien.

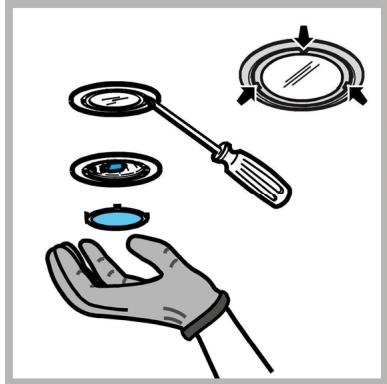

Vervanging lampjes

HHBS 6.5F AM X, HHBS 9.5F AM X, HHF 6.4 F AM X, HHF 6.4 F AM K, HHF 9.4 F AM X, HHF 9.5 F AM X, HHBS 9.5F AB X, HHGC 6.5F AB X, HHGC 9.4F AM X, HHGC 6.4F AM X

Sluit de stroom af.

Attentie! Alvorens de lampjes aan te raken, controleer eerst of ze koud zijn.

Vervang het beschadigde lampje door een lampje van hetzelfde type, zoals aangegeven op het typeplaatje of op het apparaat in de buurt van het lampje.

1. Verwijder de bescherming door deze op te lichten met een kleine schroevendraaier of iets dergelijks.
2. Vervang het kapotte lampje.

Gebruik alleen halogeenlampjes van 12V - 20W max - G4, en zorg ervoor dat u ze niet met de blote hand aanraakt.

1. Sluit de lampenkap weer (klikt op zijn plaats).

De kap is voorzien van een verlichtingssysteem gebaseerd op LED-technologie.

De LED's zorgen voor een optimale verlichting, een 10 maal langere levensduur ten opzichte van traditionele lampjes en een elektriciteitsbesparing van wel 90%.

Voor de vervanging neemt u contact op met de technische assistentie.

VERWIJDERING

Dit apparaat is voorzien van het merkteken volgens de Europese richtlijn 2012/19/EC inzake Afgedankte elektrische en elektronische apparaten (AEEA). Door ervoor te zorgen dat dit product op de juiste manier als afval wordt verwerkt, helpt u mogelijke negatieve consequenties voor het milieu en de menselijke gezondheid te voorkomen die anders zouden worden veroorzaakt door onjuiste verwerking van dit product als afval.

Het symbool op het product of op de bijbehorende documentatie geeft aan dat dit product niet als huishoudelijk afval mag worden behandeld. In plaats daarvan moet het worden afgegeven bij een verzamelpunt voor recycling van elektrische en elektronische apparaten. Afdanking moet worden uitgevoerd in overeenstemming met de plaatselijke milieuvoorschriften voor afvalverwerking. Voor nadere informatie over de behandeling, terugwinning en recycling van dit product wordt u verzocht contact op te nemen met het stadskantoor in uw woonplaats, uw afvalophaaldienst of de winkel waar u het product hebt aangeschaft.

Toestel ontworpen, getest en vervaardigd conform: Veiligheid: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. - Prestaties: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. - EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Tips voor een correct gebruik om de milieu-impact te verminderen: Schakel de kap in op minimumsnelheid wanneer u begint te koken en laat de kap nog enkele minuten ingeschakeld nadat u klaar bent met koken. Verhoog de snelheid alleen wanneer er veel rook of damp is en gebruik de maximumsnelheid alleen in extreme situaties. Vervang de koolstoffilter(s) indien nodig om een goede efficiëntie voor het wegnemen van geurtjes te behouden. Maak de vetfilter(s) indien nodig schoon om een goede efficiëntie van de vetfilter te behouden. Gebruik de maximale diameter van het leidingsysteem zoals aangegeven in deze handleiding om de efficiëntie te optimaliseren en lawaai tot een minimum te beperken.

STORINGEN

Bij een storing van de afzuigkap, voer de volgende controles uit alvorens de Technische Dienst te raadplegen:

• Als de afzuigkap niet functioneert:

Controleer of: - er geen stroomonderbreking is. - er een snelheid is geselecteerd.

Bij een laag rendement van de afzuigkap:

Controleer of: - de ingestelde snelheid volstaat voor de afgegeven hoeveelheid rook en dampen. - de keuken voldoende geventileerd is voor een correcte luchttoevoer. - de koolstoffilter niet verzadigd is (in geval van recirculatie).

• Het uitschakelen van de afzuigkap tijdens de normale werking heeft plaatsgevonden.

Controleer of: - er geen stroomonderbreking is. - de omnipolaire schakelaar niet is opgetreden.

In geval van storingen, voordat u zich tot de assistentie service wendt, minstens 5 seconden het apparaat van de elektrische voeding loskoppelen door de stekker uit te trekken, en daarna weer invoeren. In het geval dat de storing blijft voortbestaan, wendt u zich tot de assistentie service.

TECHNISCHE GEGEVENS

Model	Hoopte (cm)	Breedte (cm)	Diepte (cm)	Ø van de afvoerbuis (cm)
HHBS6.5FAMX HHBS6.7FLLX HHBS6.7FLBX	61,9 -114 70,4 - 114	59,8	45	15-12,5-12
HHBS9.5FAMX RHHBS9.7FLBx HHBS9.7FLLIX HHBS9.5FABX HHBS9.7FLBIX HHBS9.7FLBX	61,9 - 114 70,4 - 114	89,8	45	15-12,5-12
HHF6.4 FAMX HHF6.4 FAMK HHF6.7FLLX HHGC6.7FLBx HHGC6.5FABX HHF6.7FLBx HHGC6.4FAMX	60 - 112,5 68,5 -112,5	59,8	45	15-12,5-12
HHF9.4FAMX HHF9.5FAMX RHHF9.7FLBx HHF9.7FLBX	60 - 112,5 68,5 -112,5	89,8	45	15-12,5-12
RHHGC9.7FLBx HHGC9.7FLBx HHGC9.4FAMX	62,3 - 114,8 70,8 -114,8	89,8	45	15-12,5-12
HHBS6.7FLTX HHBS6.7FLTDS HHBS6.7FLTCF	62,3 - 114,8 70,8 -114,8	59,8	45,5	15-12,5-12
HHBS9.8FLTX HHBS9.8FLTDS HHBS9.8FLTCF HHBS9.8FLTICE HHBS9.8FLTW	62,3 - 114,8 70,8 -114,8	89,8	45,5	15-12,5-12
HHC 6.7F LT X HHC 6.8F LT X	66,5 - 109 75 -115	59,8	50,5	15-12,5-12
HHC 6.7F LB X	66,5 - 109 75 -115	59,8	50	15-12,5-12
HHC 9.7F LB X RHHC 9.7F LB X	66,5 - 109 75 -115	89,8	50	15-12,5-12
HHC 9.8F LT X	66,5 - 109 75 -115	89,8	50,5	15-12,5-12

Zie het typeplaatje voor de totale stroomopname en het stroomverbruik van de lamp.

HHBS 6.5F AM X, HHBS 9.5F AM X, HHF 6.4 F AM X, HHF 6.4 F AM K, HHF 9.4 F AM X, HHF 9.5 F AM X, HHBS 9.5F AB X, HHGC 6.5F AB X, HHGC 9.4F AM X, HHGC 6.4F AM X

	Opgenomen (W)	Spanning (V)	Fitting	Afmetingen (mm)
Halogeen	2 x 20W	12	G4	33xØ10

De kap is voorzien van een verlichtingssysteem gebaseerd op LED-technologie.

Voor de vervanging neem contact op met de technische assistentie.

Niet meegeleverde onderdelen
