Tipo di prodotto	Cappa aspirante
Marca	Hotpoint
Modello	HHC9.8FLTX
Altezza (min-max)	66,5 - 109 cm
Larghezza	89,8 cm
Profondità	50,5 cm
Diametro raccordo evacuazione	15 / 12,5 / 12 cm
Tipo illuminazione	LED
Numero lampadine	2
Filtro grassi	Metallico lavabile
Filtro carbone attivo	Opzionale, cambio ogni 4 mesi
Comandi	Pannello elettronico con tasti sensibili
Velocità aspirazione	Silenziosa, media, alta, intensiva (temporizzata 5 min)
Spegnimento automatico	Sì, temporizzabile in base alla velocità
Sensore temperatura	Sì, con attivazione automatica della velocità media
Alimentazione elettrica	220-240 V
Utilizzo	Evacuazione esterna o ricircolo
Distanza minima di sicurezza	65 cm per piano a gas, 50 cm per elettrico
Manutenzione filtri grassi	Pulizia mensile (manuale o lavastoviglie)
Sostituzione lampada	LED: assistenza post-vendita

Domande frequenti - HHC9.8FLTX HOTPOINT

Come pulire i filtri grassi della cappa?

I filtri grassi vanno puliti almeno una volta al mese. Puoi lavarli a mano con un detergente neutro o in lavastoviglie a bassa temperatura e ciclo breve. Per smontarli, tirare la maniglia a molla.

Come attivare l'indicatore di saturazione del filtro carbone?

Con cappa spenta, premere e tenere premuti contemporaneamente i tasti T1 e T4 (secondo modello) fino a quando l'icona L4 lampeggia e poi rimane accesa. Per disattivare, ripetere l'operazione.

Cosa fare se la cappa non funziona?

Verificare prima che non ci sia un'interruzione di corrente e che sia stata selezionata una velocità di aspirazione. Se la cappa si ferma durante il funzionamento, scollegarla per 5 secondi e ricollegarla. Contattare l'assistenza post-vendita se il problema persiste.

Qual è la distanza minima tra la cappa e il piano cottura?

Per un piano elettrico, la distanza minima è di 50 cm; per un piano a gas o misto, è di 65 cm. Rispettare sempre le istruzioni del produttore del piano cottura.

Come cambiare la lampadina della cappa?

Scollegare la cappa. Assicurarsi che la lampadina sia fredda. Usare un piccolo cacciavite piatto per sganciare il coperchio. Sostituire con una lampadina dello stesso tipo (alogena 12V 20W max G4 o LED secondo modello). Richiudere il coperchio. Per LED, contattare l'assistenza tecnica.

Come regolare lo spegnimento automatico della cappa?

Premere il tasto di spegnimento automatico (T4 su alcuni modelli). La temporizzazione dipende dalla velocità attiva: 20 min per silenziosa, 15 min per media, 10 min per alta, 5 min per intensiva.

La cappa può essere utilizzata in modalità ricircolo?

Sì, se si installa un kit filtro carbone attivo (venduto separatamente). In questo caso, l'aria aspirata viene filtrata e poi reimmessa nell'ambiente. Rimuovere il filtro carbone se si utilizza la versione evacuazione.

Come funziona il sensore di temperatura?

La cappa è dotata di un sensore che rileva una temperatura elevata. Se questa diventa troppo alta, la cappa attiva automaticamente la velocità media di aspirazione. Si ferma quando la temperatura scende.

Con quale frequenza bisogna cambiare il filtro carbone?

Il filtro carbone deve essere sostituito ogni 4 mesi al massimo, o quando l'indicatore di saturazione si accende (secondo modello). Non può essere lavato né rigenerato.

Cosa fare in caso di scarsa potenza di aspirazione?

Verificare che la velocità selezionata sia adatta alla quantità di vapore. Assicurarsi che la cucina sia ben areata. In modalità ricircolo, controllare lo stato del filtro carbone. Un filtro grassi intasato può anche ridurre le prestazioni.

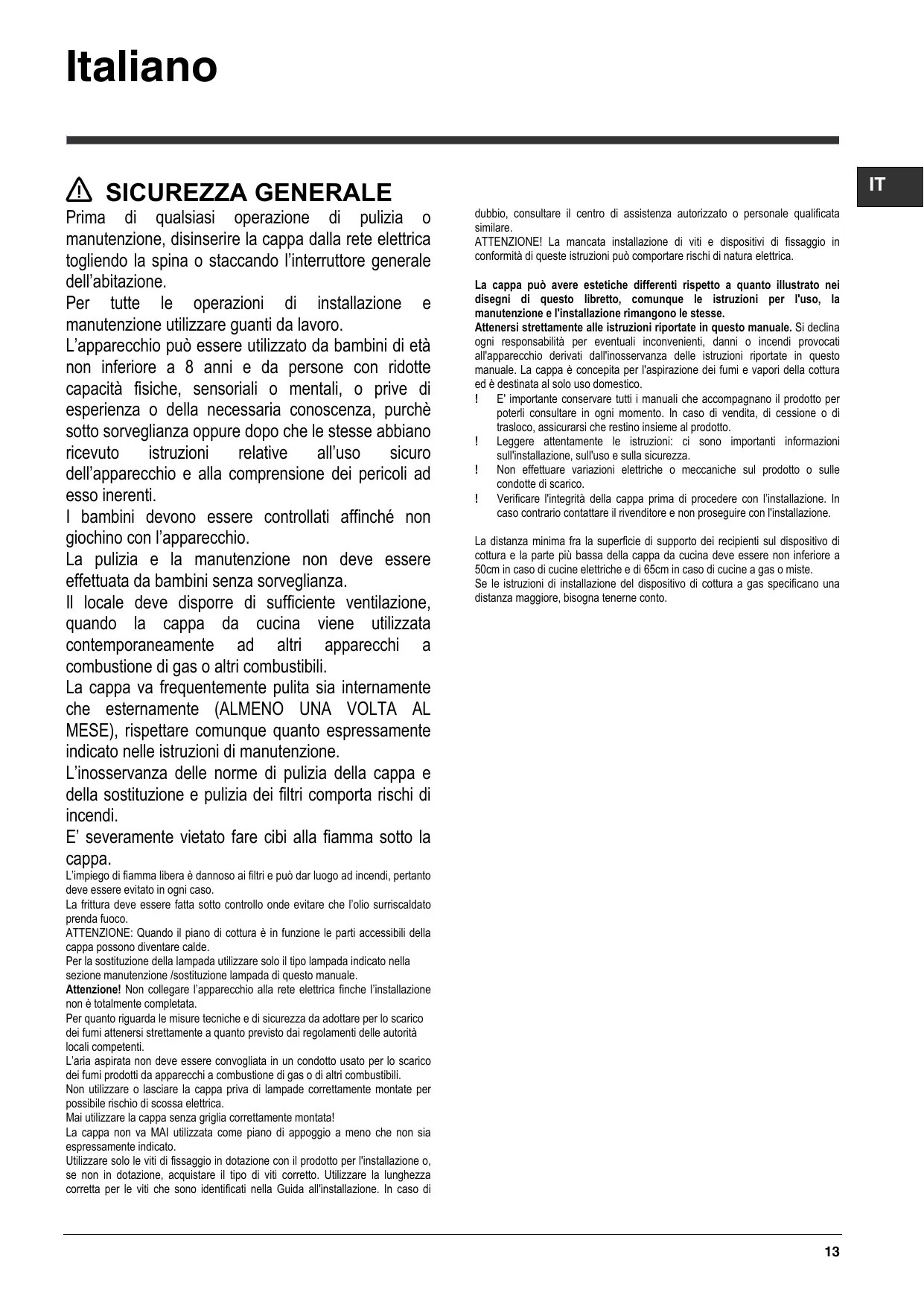

MANUALE UTENTE HHC9.8FLTX HOTPOINT

Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa alla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione.

Per tutte le operazioni di installazione e manutenzione utilizzare guanti da lavoro.

L'apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, o prive di esperienza o della necessaria conoscenza, purché sotto sorveglianza oppure dopo che le stesse abbiano ricevuto istruzioni relative all'uso sicuro dell'apparecchio e alla comprensione dei pericoli ad esso inerenti.

I bambini devono essere controllati affinché non giochino con l'apparecchio.

La pulizia e la manutenzione non deve essere effettuata da bambini senza sorveglianza.

Il locale deve disporre di sufficiente ventilazione, quando la cappa da cucina viene utilizzata contemporaneamente ad altri apparecchi a combustione di gas o altri combustibili.

La cappa va pulita frequentemente sia internamente che esternamente (ALMENO UNA VOLTA AL MESE), rispetto comunque a quanto espressamente indicato nelle istruzioni di manutenzione.

L'inosservanza delle norme di pulizia della cappa e della sostituzione e pulizia dei filtri comporta rischi di incendi.

È severamente vietato fare cibi alla fiamma sotto la cappa.

L'impiego di fiamma libera è dannoso ai filtri e può dar luogo ad incendi, pertanto deve essere evitato in ogni caso.

La frittura deve essere fatta sotto controllo per evitare che l'olio surriscaldato prenda fuoco.

ATTENZIONE: Quando il piano di cottura è in funzione le parti accessibili della cappa possono diventare calde.

Per la sostituzione della lampada utilizzare solo il tipo di lampada indicato nella sezione manutenzione / sostituzione lampada di questo manuale.

Attenzione! Non collegare l'apparecchio alla rete elettrica finché l'installazione non è totalmente completata.

Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi attenersi strettamente a quanto previsto dai regolamenti delle autorità locali competenti.

L'aria aspirata non deve essere convogliata in un condotto usato per lo scarico dei fumi prodotti da apparecchi a combustione di gas o di altri combustibili.

Non utilizzare o lasciare la cappa priva di lampade correttamente montate per possibile rischio di scossa elettrica.

Mai utilizzare la cappa senza griglia correttamente montata!

La cappa non va MAI utilizzata come piano di appoggio a meno che non sia espressamente indicato.

Utilizzare solo le viti di fissaggio in dotazione con il prodotto per l'installazione o, se non in dotazione, acquistare il tipo di viti corretto. Utilizzare la lunghezza corretta per le viti che sono identificate nella Guida all'installazione. In caso di

dubbio, consultare il centro di assistenza autorizzato o personale qualificato similare.

ATTENZIONE! La mancata installazione di viti e dispositivi di fissaggio in conformità alle istruzioni può comportare rischi di natura elettrica.

La cappa può avere estetiche differenti rispetto a quanto illustrato nei disegni di questo libretto, comunque le istruzioni per l'uso, la manutenzione e l'installazione rimangono le stesse.

Attenersi strettamente alle istruzioni riportate in questo manuale. Si declina ogni responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in questo manuale. La cappa è concepita per l'aspirazione dei fumi e vapori della cottura ed è destinata al solo uso domestico.

! E' importante conservare tutti i manuali che accompagnano il prodotto per poterli consultare in qualsiasi momento. In caso di vendita, di cessione o di trasloco, assicurarsi che restino insieme al prodotto. ! Leggere attentamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza. ! Non effettuare variazioni elettriche o meccaniche sul prodotto o sulle condotte di scarico. ! Verificare l'integrità della cappa prima di procedere con l'installazione. In caso contrario contattare il rivenditore e non proseguire con l'installazione.

La distanza minima fra la superficie di supporto dei recipienti sul dispositivo di cottura e la parte più bassa della cappa deve essere non inferiore a 50 cm in caso di cucine elettriche e di 65 cm in caso di cucine a gas o miste.

Se le istruzioni di installazione del dispositivo di cottura a gas specificano una distanza maggiore, bisogna tenerne conto.

La tensione di rete deve corrispondere alla tensione riportata sull'etichetta caratteristiche situata all'interno della cappa. Se provvista di spina, allacciare la cappa ad una presa conforme alle norme vigenti posta in zona accessibile anche dopo l'installazione. Se provvista di spina (collegamento diretto alla rete) o la spina non è posta in zona accessibile, anche dopo l'installazione, applicare un interruttore bipolare a norma che assicuri la disconnessione completa dalla rete nelle condizioni della categoria di sovratensione III, conformemente alle regole di installazione.

Attenzione! Prima di ricollegare il circuito della cappa all'alimentazione di rete e di verificare il corretto funzionamento, controllare sempre che il cavo di rete sia stato montato correttamente.

Sostituzione del cavo di alimentazione

La cappa è provvista di un cavo di alimentazione speciale; in caso di danneggiamento del cavo, richiederlo al servizio assistenza tecnica.

SCARICO DELL'ARIA

(per le versioni aspiranti)

Collegare la cappa a tubi e fori di scarico a parete con diametro equivalente all'uscita d'aria (flangia di raccordo).

L'utilizzo di tubi e fori di scarico a parete con diametro inferiore determinerà una diminuzione delle prestazioni di aspirazione ed un drastico aumento della rumorosità.

Si declina pertanto ogni responsabilità in merito.

! Usare un condotto lungo il minimo indispensabile. ! Usare un condotto con il minor numero di curve possibile (angolo massimo della curva: 90°). Evitare cambiamenti drastici di sezione del condotto. ! L'azienda declina ogni responsabilità qualora queste norme non vengano rispettate.

FILTRANTE O ASPIRANTE?

! La vostra cappa è pronta per essere utilizzata in versione aspirante.

Per utilizzare la cappa in versione filtrante va installato l'apposito KIT ACCESSORIO.

Verificate nelle prime pagine di questo manuale se il KIT ACCESSORIO è già fornito a corredo o va acquistato a parte.

Nota: Se fornito a corredo, in alcuni casi, il sistema di filtraggio aggiuntivo a base di carboni attivi potrebbe essere già installato sulla cappa.

Le informazioni per la trasformazione della cappa da versione aspirante a versione filtrante sono contenute in questo manuale.

Versione aspirante

I vapori vengono evacuati verso l'esterno tramite un tubo di scarico fissato alla flangia di raccordo.

Il diametro del tubo di scarico deve essere equivalente al diametro dell'anello di connessione.

Attenzione! Il tubo di evacuazione non è fornito e va acquistato.

Se la cappa è provvista di filtri al carbone, questi devono essere tolti.

Versione filtrante

L'aria aspirata verrà sgrassata e deodorata prima di essere riconvogliata nella stanza. Per utilizzare la cappa in questa versione è necessario installare un sistema di filtraggio aggiuntivo a base di carboni attivi.

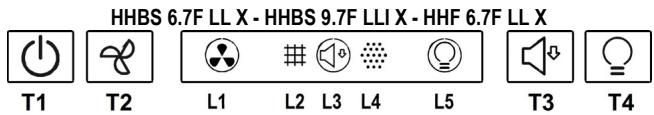

COMANDI

La cappa è fornita di un pannello comandi con un controllo delle velocità di aspirazione ed un controllo di accensione della luce per l'illuminazione del piano di cottura.

Modelli con pulsantiera meccanica

T1. Interruttore luce ON/OFF. T2. Interruttore OFF/velocità 1. T3. Selezione velocità 2. T4. Selezione velocità 3.

Modelli con pulsantiera Soft Button + Display LCD

T1. Tasto ON/OFF motore di aspirazione. T2. Tasto di selezione velocità (potenza) di aspirazione di esercizio media, alta e intensiva. Nota: La velocità (potenza) di aspirazione intensiva (LED L1 lampeggiante) ha una durata di circa 5 minuti, dopodiché viene impostata automaticamente la velocità (potenza) di aspirazione media. T3. Tasto di selezione velocità (potenza) di aspirazione "silenziosa". T4. Tasto ON/OFF illuminazione.

L1. Icona stato velocità (potenze) di aspirazione. L2. Icona stato indicatore di saturazione filtro grassi. L3. Icona stato velocità (potenza) di aspirazione bassa (silenziosa). L4. Icona stato indicatore di saturazione filtro al carbone. L5. Icona stato illuminazione.

Reset indicatore saturazione filtri

Dopo aver eseguito la manutenzione del filtro, premere a lungo il tasto T3; l'icona che indica la saturazione del filtro si spegne. Ripetere l'operazione nel caso entrambe le icone indicatrici di saturazione (grassi e carbone) siano accese.

Attivazione icona saturazione filtro carbone

L'icona della saturazione del filtro carbone è normalmente disattivata. Per attivarla procedere come segue:

A cappa spenta, premere e mantenere premuti a lungo e contemporaneamente T1 e T3: L4 prima lampeggia, poi si accende a luce fissa per indicare l'avvenuta attivazione.

Disattivazione icona saturazione filtro carbone: ripetere l'operazione sopra descritta; L4 si accende a luce fissa, poi lampeggia fino a spegnersi per indicare l'avvenuta disattivazione.

Funzionamento automatico in presenza di temperatura elevata

La cappa è dotata di un sensore che rileva la temperatura. Quando questa diventa troppo elevata, il sensore fa attivare automaticamente la velocità (potenza) di aspirazione media. La cappa si spegne non appena la temperatura rilevata dal sensore si abbassa sensibilmente.

Modelli con pulsantiera Soft Button + Delay OFF

T1. Tasto ON/OFF motore di aspirazione T2. Tasto di selezione velocità (potenza) di aspirazione di esercizio Nota: La velocità (potenza) di aspirazione intensiva (LED L3 lampeggiante) ha una durata di circa 5 minuti, dopodiché viene impostata automaticamente la velocità (potenza) di aspirazione media (LED L2 acceso). T3. Tasto ON/OFF illuminazione T4. Tasto spegnimento automatico:

Nota: premere questo tasto per impostare lo spegnimento automatico. Durate: Velocità (potenza) di aspirazione bassa: 20 minuti Velocità (potenza) di aspirazione media: 15 minuti Velocità (potenza) di aspirazione alta: 10 minuti Velocità (potenza) di aspirazione intensiva: 5 minuti

L1. LED velocità (potenza) di aspirazione bassa L2. LED velocità (potenza) di aspirazione media L3. LED velocità (potenza) di aspirazione alta L4. LED velocità (potenza) di aspirazione intensiva - temporizzata (5 min.) L5. LED di saturazione dei filtri:

Lampeggiante: eseguire la manutenzione del filtro al carbone.

Acceso: eseguire la manutenzione dei filtri grassi.

L1+L2+L3 lampeggianti in sequenza: funzionamento automatico in presenza di temperatura elevata (vedi paragrafo relativo)

Reset saturazione filtri

Dopo aver eseguito la manutenzione dei filtri premere a lungo il tasto T1, il LED L5 si spegne.

Attivazione LED saturazione filtro carbone

Il LED della saturazione del filtro carbone è normalmente disattivato. Per attivarlo procedere come segue:

A cappa spenta premere e mantenere premuto a lungo e contemporaneamente T1 e T4: prima lampeggia L1 poi anche L2 ad indicare l'avvenuta attivazione.

Disattivazione LED saturazione filtro carbone: ripetere l'operazione sopra descritta, prima lampeggiano L1 e L2 poi solo L1 ad indicare l'avvenuta disattivazione.

Funzionamento automatico in presenza di temperatura elevata

La cappa è dotata di un sensore che rileva la temperatura. Quando questa diventa troppo elevata, il sensore fa attivare automaticamente la velocità (potenza) di aspirazione media. La cappa si spegne non appena la temperatura rilevata dal sensore si abbassa sensibilmente.

Modelli con pulsantiera Soft Button + Silent Speed

T1. Tasto ON/OFF motore di aspirazione

T2. Tasto di selezione velocità (potenza) di aspirazione di esercizio Nota: La velocità (potenza) di aspirazione intensiva (LED L3 lampeggiante) ha una durata di circa 5 minuti, dopodiché viene impostata automaticamente la velocità (potenza) di aspirazione media (LED L2 acceso)

T3. Tasto ON/OFF illuminazione

T4. Tasto di selezione velocità (potenza) di aspirazione "silenziosa"

L1. LED velocità (potenza) di aspirazione media

L2. LED velocità (potenza) di aspirazione alta

L3. LED velocità (potenza) di aspirazione intensiva - temporizzata (5 min.)

L4 LED di saturazione dei filtri: lampeggiante: eseguire la manutenzione del filtro al carbone. acceso: eseguire la manutenzione dei filtri grassi.

L5 LED velocità (potenza) di aspirazione bassa (silenziosa)

L1+L2+L3 lampeggianti in sequenza: funzionamento automatico in presenza di temperatura elevata (vedi paragrafo relativo)

Reset saturazione filtri

Dopo aver eseguito la manutenzione dei filtri premere a lungo il tasto T1, il LED L4 si spegne.

Attivazione LED saturazione filtro carbone

Il LED della saturazione filtro carbone è normalmente disattivato. Per attivarlo procedere come segue:

A cappa spenta premere e mantenere premuto a lungo e contemporaneamente T1 e T4: prima lampeggia L1 poi anche L2 ad indicare l'avvenuta attivazione.

Disattivazione LED saturazione filtro carbone: ripetere l'operazione sopra descritta, prima lampeggiano L1 e L2 poi solo L1 ad indicare l'avvenuta disattivazione.

Funzionamento automatico in presenza di temperatura elevata

La cappa è dotata di un sensore che rileva la temperatura. Quando questa diventa troppo elevata, il sensore fa attivare automaticamente la velocità (potenza) di aspirazione media. La cappa si spegne non appena la temperatura rilevata dal sensore si abbassa sensibilmente.

Modelli con pulsantiera SOFT-TOUCH

HHBS 6.7F LT X - HHBS 6.7F LT DS - HHBS 6.7F LT CF HHBS 9.8F LT X - HHBS 9.8F LT DS - HHBS 9.8F LT CF HHBS 9.8F LT ICE - HHBS 9.8F LT W

Per selezionare le funzioni della cappa è sufficiente sfiorare i comandi:

T1. Tasto ON/OFF motore di aspirazione T2. Tasto di selezione velocità (potenza) di aspirazione media T3. Tasto di selezione velocità (potenza) di aspirazione alta e intensiva

Premere una volta per selezionare la velocità (potenza) di aspirazione alta (LED L3 acceso);

Premere ancora per selezionare la velocità (potenza) di aspirazione intensiva (LED L3 lampeggiante).

Nota: La velocità (potenza) di aspirazione intensiva ha una durata di circa 5 minuti, dopodiché viene impostata automaticamente la velocità (potenza) di aspirazione alta.

T4. Tasto spegnimento automatico (Timer) e indicatore saturazione filtro al carbone:

Spegnimento automatico:

Premere questo tasto per impostare lo spegnimento automatico della velocità (potenza) di aspirazione attiva:

Velocità (potenza) di aspirazione silenziosa: 10 minuti

Velocità (potenza) di aspirazione media: 20 minuti

Velocità (potenza) di aspirazione alta: 15 minuti

Indicatore saturazione filtro al carbone

Quando lampeggia, eseguire la manutenzione, se installato, del filtro al carbone; dopodiché premere a lungo il tasto T6 per far cessare il lampeggio.

T5. Tasto di selezione velocità (potenza) di aspirazione "silenziosa" e indicatore saturazione filtro grassi

Nota: quando lampeggia, eseguire la manutenzione del filtro grassi; dopodiché premere a lungo il tasto T6 per far cessare il lampeggio.

T6. Tasto ON/OFF illuminazione

T3+T4+T5 lampeggianti: funzionamento automatico in presenza di temperatura elevata (vedi paragrafo relativo)

Attivazione indicatore saturazione filtro carbone

Questo indicatore è normalmente disattivato. Per attivarlo procedere come segue:

A cappa spenta, premere e mantenere premuto a lungo e contemporaneamente T4 e T5: prima lampeggia T5, poi anche T4, a indicare l'avvenuta attivazione.

Disattivazione LED saturazione filtro carbone: ripetere l'operazione sopra descritta; prima lampeggiano T5 e T4, poi solo T5, a indicare l'avvenuta disattivazione.

Funzionamento automatico in presenza di temperatura elevata

La cappa è dotata di un sensore che rileva la temperatura. Quando questa diventa troppo elevata, il sensore fa attivare automaticamente la velocità (potenza) di aspirazione media. La cappa si spegne non appena la temperatura rilevata dal sensore si abbassa sensibilmente.

MANUTENZIONE

Pulizia

Per la pulizia usare ESCLUSIVAMENTE un panno inumidito con detersivi liquidi neutri. NON UTILIZZARE UTENSILI O STRUMENTI PER LA PULIZIA! Evitare l'uso di prodotti contenenti abrasivi. NON UTILIZZARE ALCOOL!

Pannello di aspirazione perimetrale

Pulire il pannello di aspirazione perimetrale con la stessa frequenza del filtro antigrasso, usare un panno e un detergente liquido non troppo concentrato. Non utilizzare mai sostanze abrasive.

Manutenzione dei filtri antigrasso

Trattiene le particelle di grasso derivanti dalla cottura.

Deve essere pulito una volta al mese (o quando il sistema di indicazione di saturazione dei filtri - se previsto sul modello in possesso - indica tale necessità), con detergenti non aggressivi, manualmente oppure in lavastoviglie a basse temperature e a ciclo breve.

Con il lavaggio in lavastoviglia il filtro antigrasso metallico può scolorirsi, ma le sue caratteristiche di filtraggio non cambiano assolutamente.

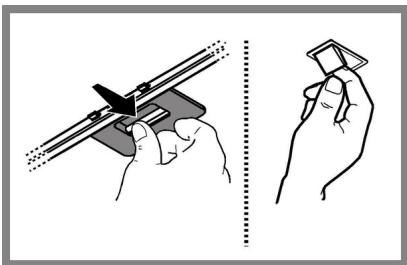

Per smontare il filtro grassi tirare la maniglia di sgancio a molla.

Manutenzione del filtro al carbone

Trattiene gli odori sgradevoli derivanti dalla cottura.

La saturazione del filtro carbone si verifica solo con un uso più o meno prolungato a seconda del tipo di cucina e della regolarità della pulizia del filtro grassi. In ogni caso è necessario sostituire la cartuccia al massimo ogni quattro mesi (o quando il sistema di indicazione di saturazione dei filtri - se previsto sul modello in possesso - indica questa necessità).

Non può essere lavato o rigenerato

Montaggio

Agganciare il filtro ai carboni attivi prima posteriormente sulla linguetta metallica della cappa, poi anteriormente con i due pomelli.

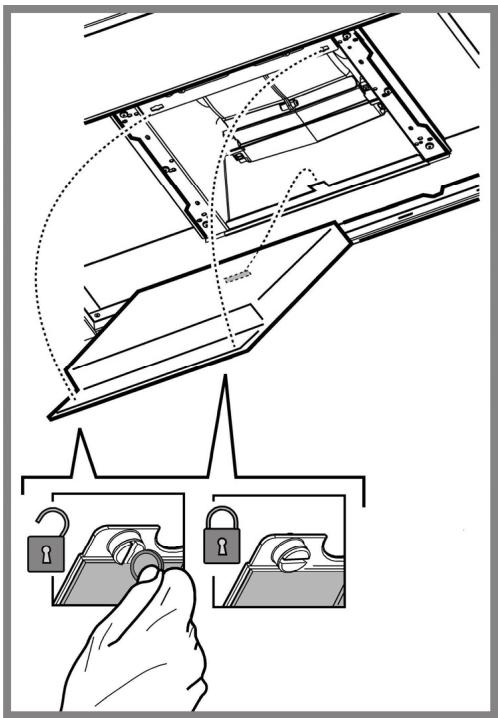

Smontaggio

Rimuovere il filtro ai carboni attivi girando di 90° i pomelli che lo fissano alla cappa.

Sostituzione delle lampade

HHBS 6.5F AM X, HHBS 9.5F AM X, HHF 6.4 F AM X, HHF 6.4 F AM K, HHF 9.4 F AM X, HHF 9.5 F AM X, HHBS 9.5F AB X, HHGC 6.5F AB X, HHGC 9.4F AM X, HHGC 6.4F AM X

Disinserire l'apparecchio alla rete elettrica.

Attenzione! Prima di toccare le lampade sincerarsi che siano fredde.

Sostituire la lampada danneggiata con una dello stesso tipo come specificato nell'etichetta caratteristica o vicino alla lampada stessa sulla cappa.

1. Estrarre la protezione facendo leva con un piccolo giravite a taglio o simile utensile.
2. Sostituire la lampada danneggiata.

Utilizzare solo lampade alogene da 12V -20W max - G4, avendo cura di non toccarle con le mani.

1. Richiedere la protezione (fissaggio a scatto).

La cappa è dotata di un sistema di illuminazione basato sulla tecnologia LED. I LED garantiscono un'illuminazione ottimale, una durata fino a 10 volte maggiore delle lampade tradizionali e consentono di risparmiare il 90% di energia elettrica.

Per la sostituzione rivolgersi al servizio assistenza tecnica.

SMALTIMENTO

Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smaltito in modo corretto, l'utente contribuisce a prevenire le potenziali conseguenze negative per l'ambiente e la salute.

Il simbolo sul prodotto o sulla documentazione di accompagnamento indica che questo prodotto non deve essere trattato come rifiuto domestico ma deve essere consegnato presso l'idoneo punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. Disfarsene seguendo le normative locali per lo smaltimento dei rifiuti. Per ulteriori informazioni sul trattamento, recupero e riciclaggio di questo prodotto, contattare l'idoneo ufficio locale, il servizio di raccolta dei rifiuti domestici o il negozio presso il quale il prodotto è stato acquistato.

Apparecchiatura progettata, testata e realizzata nel rispetto delle norme sulla:

• Sicurezza: EN/IEC 60335-1; EN/IEC 60335-2-31. EN/IEC 62233.
• Prestazione: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggerimenti per un corretto utilizzo al fine di ridurre l'impatto ambientale: Quando iniziate a cucinare, accendete la cappa alla velocità minima, lasciandola accesa per alcuni minuti anche dopo il termine della cottura. Aumentate la velocità solo in caso di grandi quantità di fumo e vapore, utilizzando la funzione booster solo in casi estremi. Per mantenere efficiente il sistema di riduzione degli odori, sostituite, quando necessario, il/i filtro/i al carbone. Per mantenere efficiente il filtro del grasso, pulitelo in caso di necessità. Per ottimizzare l'efficienza e minimizzare i rumori, utilizzate il diametro massimo del sistema di canalizzazione indicato in questo manuale.

Se qualcosa non sembra funzionare, prima di chiamare il Servizio Assistenza effettuate i seguenti semplici controlli:

Se la cappa non funziona: Verificare che: - non ci sia interruzione di corrente. - sia stata selezionata una velocità. Se la cappa ha un rendimento scarso:

Verificare che:

• La velocità motore selezionata è sufficiente per la quantità di fumo e di vapori liberata.
• La cucina è sufficientemente areata per permettere una presa d'aria.
• Il filtro carbone non è consumato (cappa in versione filtrante).

Se la cappa si è spenta nel corso del normale funzionamento:

Verificare che:

• non c'è interruzione di corrente.
• il dispositivo di interruzione omnipolare non è scattato.

In caso di eventuali anomalie di funzionamento, prima di rivolgersi al servizio assistenza scollegate per almeno 5 sec. l'apparecchio dall'alimentazione elettrica estraendo la spina e collegatelo poi nuovamente. Nel caso in cui l'anomalia di funzionamento dovesse perdurare, rivolgersi al servizio d'assistenza.

DATI TECNICI

Modello	Altezza (cm)	Larghezza (cm)	Profondità (cm)	Ø del tubo di scarico (cm)
HHBS6.5FAMX HHBS6.7FLLX HHBS6.7FLBX	61,9 - 114 70,4 - 114	59,8	45	15-12,5-12
HHBS9.5FAMX RHHBS9.7FLBX HHBS9.7FLLIX HHBS9.5FABX HHBS9.7FLBIX HHBS9.7FLBX	61,9 - 114 70,4 - 114	89,8	45	15-12,5-12
HHF6.4 FAMX HHF6.4 FAMK HHF6.7FLLX HHGC6.7FLBX HHGC6.5FABX HHF6.7FLBX HHGC6.4FAMX	60 - 112,5 68,5 - 112,5	59,8	45	15-12,5-12
HHF9.4FAMX HHF9.5FAMX RHHF9.7FLBX HHF9.7FLBX	60 - 112,5 68,5 - 112,5	89,8	45	15-12,5-12
RHHGC9.7FLBX HHGC9.7FLBX HHGC9.4FAMX	62,3- 114,8 70,8 - 114,8	89,8	45	15-12,5-12
HHBS6.7FLTX HHBS6.7FLTDS HHBS6.7FLTCF	62,3- 114,8 70,8 - 114,8	59,8	45,5	15-12,5-12
HHBS9.8FLTX HHBS9.8FLTDS HHBS9.8FLTCF HHBS9.8FLTICE HHBS9.8FLTW	62,3- 114,8 70,8 - 114,8	89,8	45,5	15-12,5-12
HHC 6.7F LT X HHC 6.8F LT X	66,5- 109 75 - 115	59,8	50,5	15-12,5-12
HHC 6.7F LB X	66,5- 109 75 - 115	59,8	50	15-12,5-12
HHC 9.7F LB X RHHC 9.7F LB X	66,5- 109 75 - 115	89,8	50	15-12,5-12
HHC 9.8F LT X	66,5- 109 75 - 115	89,8	50,5	15-12,5-12

Vedi targhetto caratteristiche per l'assorbimento totale e l'assorbimento della lampada.

HHBS 6.5F AM X, HHBS 9.5F AM X, HHF 6.4 F AM X, HHF 6.4 F AM K, HHF 9.4 F AM X, HHF 9.5 F AM X, HHBS 9.5F AB X, HHGC 6.5F AB X, HHGC 9.4F AM X, HHGC 6.4F AM X

	Potenza (W)	Tensione (V)	Attacco	Dimensioni (mm)
Alogena	2 x 20W	12	G4	33xØ10

La cappa è dotata di un sistema di illuminazione basato sulla Tecnologia LED.

Per la sostituzione rivolgersi al servizio assistenza tecnica.

Componenti non in dotazione con il prodotto

SICUREZZA GENERALE

Spegnimento automatico:
