Ürün Tipi	Bağımsız Ocak
Marka	Hotpoint
Model	PH 640MST (WH)/HA
Boyutlar (G x D x Y)	600 x 600 x 850 mm
Net Ağırlık	45 kg
Besleme	Gaz (üst) ve Elektrik (fırın)
Ocak Gözü Sayısı	4
Ocak Gözü Tipi	Gaz
Toplam Ocak Gücü	8,5 kW
Ateşleme	Entegre Elektronik Ateşleme
Fırın Tipi	Çok Fonksiyonlu Elektrikli Fırın
Fırın Hacmi	60 Litre
Fırın Fonksiyonları	Turbo, Izgara, Doğal Konveksiyon
Termostat	40°C - 270°C
Fırın Temizleme Tipi	Pirolitik Emaye (Piroliz Temizleme)
Güvenlik	Çocuk Kilidi, Otomatik Kapanma Emniyeti
Fırın Kapağı	Soğuk Kapı ve Temizlik İçin Sökülebilir
Verilen Aksesuarlar	Izgara Teli, Fırın Tepsisi, Kek Kalıbı
Onarılabilirlik	Onarılabilirlik Endeksi 8,5/10
Renk	Beyaz
Enerji Sınıfı (Fırın)	A

Sık sorulan sorular - PH 640MST (WH)/HA HOTPOINT

Hotpoint PH 640MST ocağının fırını nasıl yakılır?

Fırın seçiciyi istediğiniz fonksiyona çevirin (örneğin turbo), ardından termostat düğmesini istenen sıcaklığa çevirin. Ateşleme elektroniktir.

Fırın kapağının camı nasıl temizlenir?

Kapağı kullanım kılavuzundaki talimatları izleyerek sökün, ardından camı çıkarın. Yumuşak, aşındırıcı olmayan bir temizleyici ile temizleyin. Fırını kullanmadan önce tekrar takın.

Gaz brülörü yanmazsa ne yapmalı?

Gaz beslemesinin açık olduğundan ve elektrotların temiz olduğundan emin olun. Kıvılcım oluşmazsa, ateşleme bujisini temizleyin. Ayrıca kapakların ve halkaların doğru konumlandırıldığından emin olun.

Piroliz fonksiyonu nasıl etkinleştirilir?

Fırın aksesuarlarını çıkarın ve fonksiyon seçici ile piroliz programını seçin. Sıcaklık kalıntıları yakmak için yaklaşık 500°C'ye yükselir. Döngü tamamlandıktan sonra külleri nemli bir bezle temizleyin.

Hotpoint PH 640MST ocağı profesyonel kurulum gerektirir mi?

Evet, gaz ve elektrik tesisatı yürürlükteki standartlara uygun olarak kalifiye bir teknisyen tarafından yapılmalıdır.

Bu model için yedek parçalar nerede bulunur?

Yedek parçalar Hotpoint servisinden veya özel sitelerden temin edilebilir. Doğru parçaları belirlemek için model numarasını PH 640MST (WH)/HA kullanın.

Fırın saati nasıl ayarlanır?

Saat tuşuna simge yanıp sönene kadar basın, ardından saati ayarlamak için + veya - tuşlarını kullanın. Tekrar Saat'e basarak onaylayın.

Bu modelin elektrik tüketimi nedir?

Fırının toplam elektrik gücü yaklaşık 2,5 kW'tır. Enerji sınıfı A'dır ve bu iyi bir verimlilik sağlar.

220V'a bağlıysa ocak gaz olmadan kullanılabilir mi?

Hayır, brülörler gazla çalışır. Elektrik yalnızca fırın, saat ve ateşleme içindir. Gaz beslemesi zorunludur.

Fırın ampulü nasıl değiştirilir?

Cihazın fişini çekin, cam kapağı çevirerek çıkarın, ardından ampulü (tip G9, 20W) değiştirin. Kapağı tekrar vidalayın ve fişi takın.

KULLANIM KILAVUZU PH 640MST (WH)/HA HOTPOINT

İçindekiler

Montaj, 59-62

Yerleştirme

Elektrik bağlantısı

Gaz bağlantısı

Özellikler etiketi

Brülör ve memelerin özellikleri

Cihazın tanıtımı, 63

Genel görünüş

Cihazın çalıştırılması ve kullanılması, 64-65

Brülörlerin kullanımı için pratik tavsiyeler

Elektrikli levhaların kullanımı için pratik tavsiyeler

Önlemler ve tavsiyeler, 66

Genel emniyet

İmha

Servis ve bakım, 67

Elektrik akımının devre dışı bırakılması

Cihazın temizlenmesi

Gaz vanalarının bakımı

PH 640 M/HAPH 640 M/HA

PH 640 M GH/HAPH 640 M GH/HA

PH 640 M R/HAPH 640 M R/HA

PH 640 MS/HAPH 640 MS/HA

PH 640 MS GH/HAPH 640 MS GH/HA

PH 640 MST/HAPH 640 MST/HA

PH 640 MST R/HAPH 640 MST R/HA

PH 640 MST GH/HAPH 640 MST GH/HA

PH 640 MS R/HAPH 640 MS R/HA

Arızalar ve çözümler

! Her gerektiğinde başvurulabilmesi için bu el kitapçığının muhafaza edilmesi önemlidir. Cihazın satılması, başkasına verilmesi ya da taşınması durumunda yeni kullanıcının işleyiş ve ilişkin uyarılar hakkında bilgi edinmesi için el kitapçığının cihazla birlikte verildiğinden emin olunuz. ! Talimatları dikkatli bir şekilde okuyunuz: kurulum, kullanım ve emniyet hakkında önemli bilgiler içermektedir.

! Ambalajlar çocukların oyuncağı değildir ve ayrıştırılmış çöp için belirlenen kurallara uygun olarak imha edilmelidirler (bakınız Önlem ve tavsiyeler). ! Kurulum işlemi bu talimatlar doğrultusunda ve profesyonel olarak kalifiye personel tarafından yapılmalıdır. Hatalı yapılan bir kurulum, insan ve hayvan sağlığına ya da mala zarar verebilir. ! Bu cihaz, yürürlükteki Ulusal Normlar ve yürürlükteki müteakip güncellemeler çerçevesinde sadece sürekli olarak havalandırılan mekânlarda monte edilebilir ve çalıştırılabilir. Aşağıdaki şartlar yerine getirilmelidir:

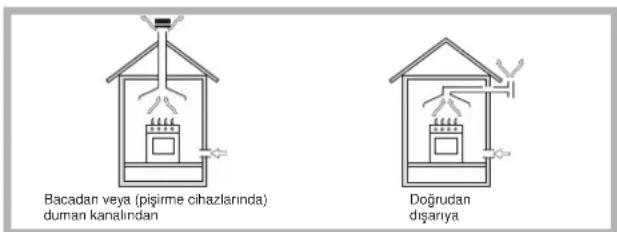

- Mekân, ateşleme dumanlarının dışarıya atılmasını sağlayan, cihaz açıldığında otomatik olarak devreye giren elektrikli bir vantilatör ya da davlumbaz vasıtasıyla oluşturulmuş bir tahliye sistemine sahip olmalıdır.

- Mekân, ateşleme işleminin düzgün bir şekilde gerçekleşmesi için gerekli olan hava akımını sağlayacak bir sisteme sahip olmalıdır. Yanma işlemi için gerekli olan hava miktarı, monte edilmiş olan her kW güç başına 2 m³/h'nin altında olmamalıdır.

Sistem, en az 100 cm³ kesitinde ve istem dışı tıkanmayacak şekilde kurulu bir boru vasıtasıyla bina dışından doğrudan hava almak suretiyle gerçekleştirilebilir.

Veya, dolaylı olarak, bitişik mekânlarda mevcut olan yukarıda anlatılan türden bir dışarıya açılma sistemi bulunan bir havalandırma borusu kullanılabilir; bu havalandırma borusu gayri menkulün müşterek kullanımında, ya da yangın tehlikesi olan mekânlarda ya da yatak odalarında olmamalıdır.

- Sıvılaştırılmış petrol gazları, havadan daha ağır olduklarından, aşağıya doğru çökerler. Dolayısıyla LPG tüpleri bulunan mekânlarda dışarı açılan bu pencereler, olası gaz kaçaklarını aşağı kısımdan tahliye edecek şekilde ayarlanmalıdır. Bu nedenle boş ya da kısmen dolu LPG bidonları, zemin seviyesi altında bulunan mekân ya da odalara monte edilmemeli veya depolanmamalıdırlar (bodrumlar, vb.). Mekânda sadece kullanılmakta olan tüpü bulundurmak uygundur; ayrıca bu tüp 50°C derece ve üzerindeki sıcaklık derecelerine ulaşmasına neden olacak doğrudan ısı kaynaklarına (fırın, şömine, soba) maruz bırakılmamalıdır.

Gazlı ve karışık set üstü ocaklar, X türünden aşırı ısınmaya dayanıklı koruma seviyesine sahip olarak donatılmış olduğundan yüksekliği kendi çalışma yüzeyinden daha yüksek olmayan mobilyaların yanına monte edilebilir. Set üstü ocağın doğru şekilde monte edilebilmesi için aşağıdaki şartlara uyulmalıdır:

• Yan tarafta bulunan ve yüksekliği ocağın çalışma yüzeyini aşan dolaplar ocağın kenarından en az 600 mm mesafede bulunmalıdır.
• Davlumbazlar kendi talimat kitapçıklarında yer alan özelliklere uygun olarak ve en az 650 mm boşluk bırakılarak monte edilmelidir.
• Davlumbaz yanındaki sarkıkları tezgah zemininden minimum 420 mm yukarıya yerleştiriniz (şekle bakınız).

Set üstü ocağın bir sarkık altına gelecek şekilde monte edilmesi durumunda, bu sarkığın tezgâh yüzeyine mesafesi en az yaklaşık 700 mm olmalıdır (şekle bakınız).

- Mobilya boşluğu şekilde gösterilen boyutlarda olmalıdır. Set üstü ocak, tezgah üzerine yerleştirilmesi amacıyla 20 mm - 40 mm kalınlığında sabitleme kancaları ile donatılmıştır. Tezgahı sağlam bir şekilde sabitlemek için mevcut olan kancaların kullanılması tavsiye edilir.

Kanca sabitleme şeması

Çalışma tezgahı için kanca pozisyonu H=20mm

Çalışma tezgahı için kanca pozisyonu H=30mm

Ön taraf

Setüstü ocak için kanca pozisyonu H=40mm

! "Aksesuar paketi"nde bulunan kancaları kullanınız.

- Set üstü ocağın ankastre fırın üzerine monte edilmemesi durumunda, izolasyon amacıyla bir ahşap levhanın takılması gerekmektedir. Bu levha tezgahın alt kısmından en az 20 mm mesafeye yerleştirilmelidir.

Havalandırma

İyi bir havalandırma sağlanması için yuvanın arka duvarının çıkarılması gerekir. Fırının kurulumunun iki ahşap pervaz üzerine ya da en az 45 x 560 mm ebatlarında bir açıklığı olan bir zemine yaslanacak şekilde yapılması tercih edilir (şekillere bakınız).

Havalandırma sistemi olmadan ankastre fırın üzerine kurulum yapılması halinde, dolabın içinde uygun bir hava dolaşımının sağlanması için hava giriş ve çıkış noktaları kesinlikle ayarlanmalıdır (şekillere bakınız).

Elektrik bağlantısı

Üç kutuplu besleme kablosuyla donatılmış set üstü ocaklar, özellikler etiketi (set üstü ocağın alt kısmına yerleştirilmiştir) üzerinde belirtilmiş olan gerilim ve besleme frekansı değerlerinde dalgalı akımla çalışacak şekilde üretilmiştir. Kablonun topraklama iletkeni sarı-yeşil renklerindedir. Setüstü ocağın ankastre bir fırın üzerine monte edilmesi durumunda, fırın ile ocağın elektrik bağlantısı, hem elektrik emniyeti açısından hem de fırının çıkarılması gerektiğinde bu işlemin daha kolay yapılabilmesi amacıyla ayrı ayrı gerçekleştirilmelidir.

Besleme kablosunun şebekeye bağlantısı

Kabloya özellikler etiketi üzerinde belirtilen yüke uygun bir fiş monte ediniz.

Şebekeye doğrudan bağlantı yapılması halinde, cihaz ile şebeke arasına minimum temas aralığı 3 mm olan ve yürürlükteki normlara uygun nitelikte çok kutuplu bir anahtar takmak gerekmektedir (toprak kablosu elektrik anahtarı tarafından kesintiye uğratılmamalıdır). Besleme kablosu, hiçbir aşamada ortam ısısını 50°C geçmeyecek şekilde yerleştirilmelidir.

! Elektrik bağlantısının doğru yapılmasından ve güvenlik kurallarına uyulmasından kurulumu yapan kişi sorumludur. Şebekeye bağlamadan önce aşağıdaki durumları kontrol ediniz: - prizin topraklamasının yürürlükteki normlara uygun olduğunu; - prizin, cihazın özellikler etiketi üzerinde belirtilen maksimum güç miktarını destekleyecek şekilde olduğunu; - besleme geriliminin özellikler etiketi üzerinde belirtilmiş olan değerler arasında olduğunu; - cihaz fişinin prizle uyumlu olduğunu. Aksi hallerde prizi ya da fişi değiştiriniz; uzatma kabloları ya da çoklu prizler kullanmayınız. ! Cihaz monte edildikten sonra elektrik kablosu ve priz kolay erişilebilecek yerlerde olmalıdır. ! Kablo kıvrılmalara, bükülmelere veya ezilmelere maruz kalmamalıdır. ! Kablo periyodik olarak kontrol edilmeli ve sadece yetkili teknik personel tarafından değiştirilmelidir (Destek bölümüne bakınız). ! Bu kurallara uyulmaması halinde firma hiçbir sorumluluk kabul etmez.

Gaz bağlantısı

Cihazın gaz tüpüne ya da gaz hattı borusuna bağlanması yürürlükteki Ulusal Normlara ve müteakip güncellemelere uygun olarak yapılmalı ve bağlantı öncesi cihazın kullanılacağı gaz tipine ayarlanmış olduğu kontrol edilmelidir. Aksi takdirde "Farklı gaz tiplerine uyum" paragrafında belirtilen işlemleri yerine getiriniz. Sıvı gazla, yani gaz tüpünden beslenmesi halinde, yürürlükteki Ulusal Normlara ve müteakip

güncellemelere uygun tipteki basınç regülatörlerini kullanınız.

! Emniyetli bir çalışma, uygun enerji kullanımı ve cihazın ömrünün uzun olması için, besleme basıncının tablo 1 "Brülör ve memelerin özellikleri"nde gösterilen değerler arasında olduğundan emin olunuz.

Sert bir boru ile bağlantı (bakır ya da çelik)

! Gaz tesisatına bağlantı cihazda hiçbir türden zorlama yaratmayacak şekilde gerçekleştirilmelidir. Cihazın besleme rampası üzerinde, yönlendirilebilir bir "L" rakoru bulunmaktadır, bunun sızdırmazlığı da bir conta ile sağlanmıştır. Rakorun döndürülmesine gerek duyulması halinde, sızdırmazlık contası mutlaka değiştirilmelidir (cihazla birlikte verilmiştir). Cihazın gaz giriş rakoruna silindirik 1/2 erkek diş açılmıştır.

Paslanmaz çelikten esnek boru ile yivli bağlantı

Cihazın gaz giriş rakoruna silindirik 1/2 erkek diş açılmıştır. Bu borular, kullanımları sırasında, uzunlukları maksimum 2000 mm'yi geçmeyecek şekilde döşenmelidir. Bağlantı yapıldığında esnek metal borunun hareketli parçalar ile temas etmediğinden veya ezilmediğinden emin olunuz.

Sadece yürürlükteki Ulusal Normlara uygun alüminyum sızdırmaz borular ve contalar veya kauçuk contalar kullanınız.

Sızdırmazlık kontrolü

Montaj işlemi tamamlandığında, alev kullanılmadan, yalnız sabunlu su solüsyonu kullanmak suretiyle tüm rakorlara sızdırmazlık kontrolü yapınız.

Farklı gaz tiplerine uyarlama

Setüstü ocağın üretimde ayarlanmış olduğu gazdan farklı gaz tiplerine ayarlanması için (ilk ayarı ocağın alt kısmındaki ya da ambalajın üzerindeki etikette belirtilmiştir), aşağıdaki işlemlerin yapılarak brülörlerin memelerinin değiştirilmesi gerekir:

1. Ocağın izgaralarını alınız ve brülörleri yuvalarından çıkartınız.
2. 7 mm'lik bir boru anahtarı kullanarak memeleri sökünüz ve yeni gaz tipine uyarlanmış olanlarla değiştiriniz (bakınız tablo 1 "Brülör ve memelerin özellikleri").
3. Aynı işlemleri tersine yaparak parçaları tekrar monte ediniz.
4. Bu işlemin sonunda, eski ayarı gösteren etiketi, Teknik Servis Merkezlerimizden temin edilebilecek, yeni gaz tipini gösteren etiketle değiştiriniz.
5. Brülörlerin birincil hava ayarlanması Brülörlere ilk hava ayarı yapılmasına gerek yoktur.
6. Minimum ayarlaması
7. Gaz vanasını minimum konumuna getiriniz;

1. Düğmeyi söküp vana milinin iç tarafından ya da çelik bulunan ayar vidasına küçük ve düzenli bir alev elde edene kadar müdahale ediniz.
2. Düğmeyi maksimum pozisyondan minimum pozisyona döndürünce brülörlerin sönmediğinden emin olunuz.
3. Emniyet aygıtı olan cihazlarda (ısı pili), brülörler minimum konumdayken bu aygıtın çalışmaması, çelikten esnek boru ile yivli bağlantı durumunda, ayar vidasına müdahale ederek yapılan kesintisiz duvara minimumlan yükseltiniz.
4. Ayar işlemi bittiğinde by-pass'lar üzerinde yer alan mumlu ya da benzer malzemeli mühürleri eski haline getiriniz. ! Sıvı gaz kullanımı halinde ayar vidası sonuna kadar sıkılmalıdır. ! Bu işlemin sonunda, eski ayarı gösteren etiketi, Teknik Servis Merkezlerimizden temin edilebilecek, yeni gaz tipini gösteren etiketle değiştiriniz. ! Kullanılan gaz basıncının öngörülen basınçtan farklı (ya da değişken) olması halinde, giriş borusu üzerine uygun bir basınç regülatörü takılmalıdır (EN 88-1 ve EN 88-2 uyarınca “kanalize gaz regülatörleri”).

ÖZELLİKLER ETİKETİ
Elektrikbağlantıları	özellikler etiketine bakınız
	Bu cihaz asagidaki Avrupa Birligi Direktiflerine uygundur:- 12/12/06 tarihli (Alçak Basınç) 2006/95/CEE ve üzerinde yapılan degisiklikler- 15/12/04 tarihli (Elektromanyetik Uyum) 2004/108/CEE ve üzerinde yapılan degisiklikler- 22/07/93 tarihli 93/68/CEE ve üzerinde yapılan degisiklikler.
	- 30/11/09 tarihli 2009/142/CEE (Gaz) ve üzerinde yapılan degisiklikler.- 2002/96/CE ve üzerinde yapılan degisiklikler.

Brülör ve memelerin özellikleri

Tablo 1				Sıvı gaz					Doğal gaz
Brülör	Çap(mm)	Termik güç kW(üst ısı gücü*)		By-pass1/100(mm)		Meme1/100(mm) ***	Tasima gücü*l/saat		Meme1/100(mm)	Tasimagücü*l/saat
		Nominal	Azaltılmış
Hızlı(Büyük)(R)	100	3.00	0.70	41	39	86	218	214	116	286
Azaltılmış hızlı(RR)	100	2.60	0.70	41	39	80	189	186	110	248
Yarı hızlı (Orta)(S)	75	1.65	0.40	30	28	64	120	118	96	157
Yardımcı (Küçük)(A)	55	1.00	0.40	30	28	50	73	71	71	95
Üçlü taç(TC)	130	3.25	1.50	60	61	91	236	232	133	309
Beslemebasınçları	Nominal (mbar)Minimum (mbar)Maksimum (mbar)			37 **25 **45 **			28-30 **20 **35 **		201725

* 15°C ve 1013 mbar'da kuru gaz ** Propan P.C.S. = 50.37 MJ/Kg *** Bütan P.C.S. = 49.47 MJ/Kg Doğal gaz P.C.S. = 37.78 MJ/m³

3

(1) Yalnız gaz kaçaklarına karşı emniyet donanımına sahip olan cihazlar için.

Genel görünüm

TR

- Elektrikli LEVHA ÇALIŞMA LAMBASI*LEVHA ÇALIŞMA LAMBASI*

düğmenin kapalı konumu hariç her konumunda yanar

- Gaz brülörleri gaz brülörlerine sahiptir. Kullanacağınız kabin çapına en uygun olanı seçiniz.

- Alev ve gücün ayarlanması için gaz brülörleri elektrikli modellerde mevcuttur.

* Sadece bazı modellerde mevcuttur.

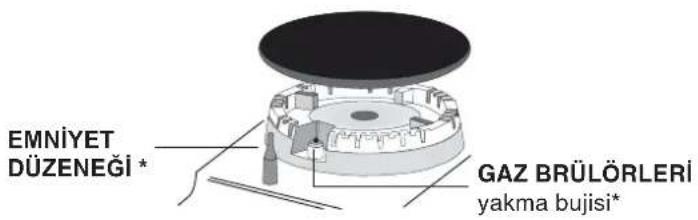

- Gaz brülörleri çakmakları, brülörün otomatik olarak yakılmasını sağlar.

- Emniyet donanımı, alev söndüğünde gaz çıkışını durdurur.

! Her bir düğme üzerinde kumanda ettiği gaz brülörünün ya da elektrikli levhanın* konumu belirtilmiştir.

Gaz brülörleri

Seçilmiş olan brülör, ilgili düğme vasıtasıyla aşağıdaki konumlara ayarlanabilir:

- Kapalı

Maksimum

Minimum

Brülörlerin birini yakmak için bir çakmak ya da alevi brülöre yaklaştırınız, düğmeye basılı tutarak maksimum güç pozisyonuna getirene kadar saat yönünün tersinde döndürünüz.

Emniyet donanımı bulunan modellerde, alevin otomatik olarak yanık kalmasını sağlayan donanım ısınıncaya kadar düğmeyi yaklaşık 2-3 saniye basılı tutmanız gerekmektedir.

Ateşleme bujisi mevcut olan modellerde, seçilmiş olan brülörü yakmak için öncelikle ⭐ sembollü yakma tuşuna basınız, daha sonra ilgili düğmeye basılı tutarak maksimum güç pozisyonuna gelene kadar saat yönünün tersinde döndürünüz.

Bazı modeller, düğmenin içine entegre yakma sistemi ile donatılmıştır; bu durumda yakma düğmesi değil, çakmak bulunmaktadır (her düğmenin yanında ⭐ sembolü bulunur). Seçilmiş olan brülörü yakmak için öncelikle ilgili düğmeyi basmanız gerekmektedir, daha sonra maksimum güç pozisyonuna gelene kadar saat yönünün tersinde döndürünüz ve göz yanana kadar da basılı tutunuz.

Brülör alevlerinin beklenmedik şekilde sönmesi durumunda kontrol düğmesini kapatınız ve en az 1 dakika bekledikten sonra tekrar yakmayı deneyiniz.

Brülörü kapatmak için, düğmeyi durana kadar saat yönünde döndürmeniz gerekmektedir (“•” sembolüne gelene kadar).

Elektrikli levhalar*

İlgili düğme saat yönünde veya saat yönünün tersinde döndürülerek, 6 farklı konumda ayarlama yapılabilir:

Konum	Normal veya hızlı ocak
0	Kapalı
1	düşük
2 - 5	orta
6	yüksek

Düğme kapalı konumundan farklı konuma ayarlanınca çalışma uyarı lambası yanmaya başlar.

Brülörlerin kullanımı için pratik tavsiyeler

En yüksek performansı elde edebilmek amacıyla aşağıdaki hususları aklınızdan çıkarmayınız:

• Kapların altından alevlerin çıkmasını önlemek amacıyla her brülöre uygun kaplar (tabloya bakınız) kullanınız.
• Her zaman altı düz ve kapaklı kaplar kullanınız.
• Kaynama esnasında düğmeyi minimum pozisyona kadar döndürünüz.

Ocak	∅ Kap çapı (cm)
Hızlı (R)	24 - 26
Azaltılmış Hızlı (RR)	22 - 24
Yarı Hızlı (S)	16 - 20
Yardımcı (A)	10 - 14
Üç Taçlı (TC)	24 - 26

Brülör tipini belirlemek için "Brülör ve memelerin özellikleri" paragrafında mevcut olan şekillere başvurunuz.

Elektrikli levhaların kullanımı için pratik tavsiyeler

Isı kaybını engellemek ve levhaya zarar gelmesini önlemek için çapı levhadan daha küçük olmayan, düz tabanlı kaplar kullanılmalıdır.

Konum	Normal veya kuvvetli bek
0	Kapalı.
1	Balık ve sebze pişirme.
2	Patates, çorba, nohut, kuru fasulye.
3	Çok miktardaki yemekleri pişirme, çorbalar.
4	Kızartma-kavurma (orta).
5	Kızartma-kavurma (kuvvetli).
6	Kızartma veya hızlı kaynatma.

! Pişirme levhalarının, ilk kullanımdan önce, üzerine tencere konulmadan maksimum ısıya getirilip yaklaşık 4 dakika ısıtılması gerekir. Bu başlangıç aşaması sırasında, koruyucu kaplama sertleşerek maksimum dirence ulaşır.

! Cihaz uluslararası emniyet mevzuatlarına uygun olarak projelendirilmiş ve üretilmiştir. Bu uyarılar güvenlik amaçlı olup dikkatlice okunmalıdır.

Genel emniyet

- Bu cihaz, 3. sınıf ankastre cihazlara dahildir.

- Gazla çalışan cihazlar, düzgün çalışmaları için düzenli hava değişimine ihtiyaç duyarlar. Bu cihazı kurarken, “Havalandırma” bölümünde belirtilen şartlara uyulduğundan emin olunuz.

- Verilmiş olan talimatlar sadece kitapçıkta ve sicil plakasında sembolü bulunan ülkeler için geçerlidir.

- Cihaz, meskenlerde kullanılmak üzere tasarlanmış olup profesyonel kullanım amaçlı değildir.

- Yağmur ve fırtınaya maruz kalması son derece tehlikeli olduğundan cihaz, üzeri kapalı bile olsa açık alanlara monte edilemez.

- Cihaza ayaklarınız çıplakken ya da elleriniz veya ayaklarınız ıslak ya da nemliyken dokunmayınız.

- Cihaz, sadece yetişkin kişiler tarafından ve bu kitapçıkta aktarılan talimatlara göre, yemek pişirmek amaçlı kullanılmalıdır. Her türlü diğer kullanımlar (örneğin: ortam ısıtması) uygunsuz ve bu nedenle tehlikeli bulunur. Üretici firma uygunsuz, hatalı ve mantık dışı kullanımlardan kaynaklanan muhtemel zararlardan sorumlu tutulamaz.

- Diğer beyaz eşyalara ait kabloların fırının sıcak kısımlarına temas etmesini önleyiniz.

- Havalandırma ve ısı dağılma noktalarını tıkamayınız.

- Cihazın kullanılmadığı zamanlarda düğmelerin daima “●”/“○” konumunda olduğundan emin olunuz.

- Fişi prizden çekerken kablosundan değil fişin kendisinden tutarak çekiniz.

- Fişi elektrik şebekesinden çekmeden, temizlik veya bakım müdahalelerinde bulunmayınız.

- Arıza halinde onarmak amacıyla iç mekanizmaları kurcalamayınız. Teknik servis ile irtibata geçiniz (Teknik servis bölümüne bakınız).

- Kazayla darbeye maruz kalmalarını önlemek için tencere kulplarının daima ocağın içine doğru dönük olduğundan emin olunuz.

sınıf ankastre cihazlara

- Cam kapağı (mevcut olduğu durumlarda) gaz brülörleri ya da elektrikli levha hala sıcakken

lava değişimine ihtiyaç Elektrik levhasını üzerinde tencere olmadan yanık bırakmayınız. Paragrafta belirtilmiş olan uyarıya uyunuz.

- Yerine oturmayan ya da deforme olmuş tencereleri kullanmayınız.

- Cihaz harici bir otomatik zaman ayarı veya ayrı bir uzaktan kumanda sistemi ile çalıştırılacak şekilde tasarlanmamıştır.

İmha

- Ambalaj malzemelerinin imha edilmesi: ambalajların geri dönüşümünü sağlayan yerel düzenlemelere uyunuz.

- Elektrik ve elektronik cihazların atıklarını değerlendirme konusunu düzenleyen 2002/96/CE sayılı Avrupa Birliği mevzuatında; beyaz eşyaların kentsel katı atık genel yöntemi ile imha edilmemesi öngörülmüştür. Kullanılmayan cihazlar, madde geri kazanım ve geri dönüşüm oranını en yüksek seviyeye yükseltmek, çevre ve insan sağlığına olası zararları engellemek için ayrı ayrı toplanması gerekir. Tüm ürünlerin üzerinde; ayrıştırılmış atık hükümlerini hatırlatmak amacıyla üstünde çarpı işareti olan sepet sembolü yer almaktadır.

Kullanılmayan beyaz eşyalar belediye atık toplama servisine teslim edilebilecektir, bunları belediyenin bunun için özel olarak belirlediği yerlere ya da konuyla ilgili ulusal düzenlemelerin mevcut olduğu durumlarda, benzer tipte yeni bir ürün aldığınız satıcılara verebilirsiniz.

Belli başlı tüm beyaz eşya üreticileri kullanılmayan cihazların toplanması ve imha edilmesi için öngörülen sistemlerin oluşturulması ve idaresi konusunda faaliyet göstermektedir.

Elektrik akımının devre dışı bırakılması

TR

Herhangi bir işlem yapmadan önce cihazın elektrik şebekesine bağlantısını kesiniz.

Zamanla bir vananın kilitlenmesi ya da zor döndürülmesi durumu ortaya çıkabilir; böyle bir durumda değiştirilmesi gerekecektir.

Cihazın temizlenmesi

Pas önleyici, leke çıkarıcı ürünler gibi çizici ve aşındırıcı özellikli malzemeler, toz deterjanlar ve aşındırıcı yüzeyli süngerler kullanmaktan kaçınınız: bunlar, yüzeyin onarılmayacak şekilde çizilmesine yol açabilir. Cihazın temizliği için asla buharlı ya da yüksek basınçlı temizleyiciler kullanmayınız. Olağan bakım işlemleri için setüstü ocağı nemli bir süngerle yıkamak ve emici kâğıt havlu ile kurulamak yeterlidir. Brülörlerin hareketli parçaları, muhtemel kireç birikintilerinin çözülmesine dikkat edilerek sıcak su ve deterjanla sık sık yıkanmalıdır. Otomatik ateşlemeli setüstü ocaklarda, elektronik anında ateşleme sisteminin terminal kısmı sık sık ve özenle temizlenmeli ve gaz çıkışlarının tıkanmamış olduğundan emin olunmalıdır. Elektrikli levhalar nemli bir bez ile temizlenir ve henüz ılıkken biraz yağ ile yağlanır. Inox çelik malzeme, kireç oranı yüksek su ya da aşındırıcı deterjanlarla (fosfor içeren) uzun süre temas etmesi halinde lekeli kalabilir. Bol su ile durulanıp temizliğin ardından kurulanması tavsiye edilir. Ayrıca kalan su damlalarını da kurulamak gerekmektedir.

Bu işlem üretici firma tarafından yetkilendirilmiş bir teknisyen tarafından yapılmalıdır.

Ocak bazen çalışmayabilir ya da çalışması düzgün olmayabilir. Teknik Destek Servisine başvurmadan önce neler yapabileceğimize bir bakalım. Öncelikle gaz ve elektrik besleme şebekelerinde kesinti olmadığından emin olunuz, ve özellikle ocağın üzerinde yer alan gaz vanalarının açık olduğunu kontrol ediniz.

Arızalar

Olası sebepler / Çözüm:

Brülör yanmıyor veya alev düzenli değil. Brülör yanmıyor veya alev düzenli değil.

• Brülörü oluşturan tüm hareketli parçalar doğru şekilde monte edilmiş.
• Ocağın yakınında hava akımı olabilir.

Alev emniyet aygıtına sahip olan versiyonlarda yanık kalmıyor. Düğmeye tamamen basılmamış olabilir.

• Emniyet donanımının devreye girmesi için düğme yeterince basılı tutulmamış olabilir.
• Brülörün emniyet donanımının karşısında gelen gaz çıkış delikleri tıkanmış.

Brülör minimum pozisyonunda yanık kalmıyor.

kalmıyor

• Ocağın yakınında hava akımı olabilir.
• Minimum ayarı doğru yapılmamış.

Kaplar tamamen oturmuyor. Zemini dümdüz.

• Kap, brülörün ya da elektrikli levhanın tam ortasına oturtulmuş.
• Izgaraların yerleri değişmiş.

Tüm kontrollere rağmen ocak çalışmıyor ve tespit etmiş olduğunuz arıza devam ediyorsa Teknik Destek Servisi'ni arayınız. Bu durumda şu bilgileri veriniz:

• cihazın modeli (Mod.) - seri numarası (S/N)

Bu bilgiler cihazın ve/veya ambalajının üzerinde yer alan özellikler levhasında bulunmaktadır.

! Yetkili olmayan teknisyenlere asla başvurmayınız ve cihazınıza orijinal olmayan yedek parçaların takılmasını asla kabul etmeyiniz.

Tüm Türkiye'de; Yetkili Teknik Servis, Orijinal Yedek Parça, Bakım Ürünlerimiz ve Garanti ile ilgili bilgi için: 0 212 444 50 10
