OF 1400 EQ - Défonceuse FESTOOL - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil OF 1400 EQ FESTOOL au format PDF.
| Intitulé | Description |
|---|---|
| Type de produit | Défonceuse |
| Caractéristiques techniques principales | Défonceuse à plongée avec réglage de profondeur précis |
| Alimentation électrique | 230 V |
| Dimensions approximatives | Longueur : 320 mm, Largeur : 150 mm, Hauteur : 200 mm |
| Poids | 4,2 kg |
| Compatibilités | Compatible avec les accessoires de défonçage Festool |
| Tension | 230 V |
| Puissance | 1400 W |
| Fonctions principales | Défonçage, fraisage, rainurage, et chanfreinage |
| Entretien et nettoyage | Nettoyer régulièrement les filtres et les ouvertures d'aération |
| Pièces détachées et réparabilité | Disponibilité des pièces détachées via le service après-vente Festool |
| Sécurité | Équipée d'un interrupteur de sécurité et d'un système de protection contre les surcharges |
| Informations générales | Garantie de 3 ans, service de réparation rapide disponible |
FOIRE AUX QUESTIONS - OF 1400 EQ FESTOOL
Téléchargez la notice de votre Défonceuse au format PDF gratuitement ! Retrouvez votre notice OF 1400 EQ - FESTOOL et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil OF 1400 EQ de la marque FESTOOL.
MODE D'EMPLOI OF 1400 EQ FESTOOL

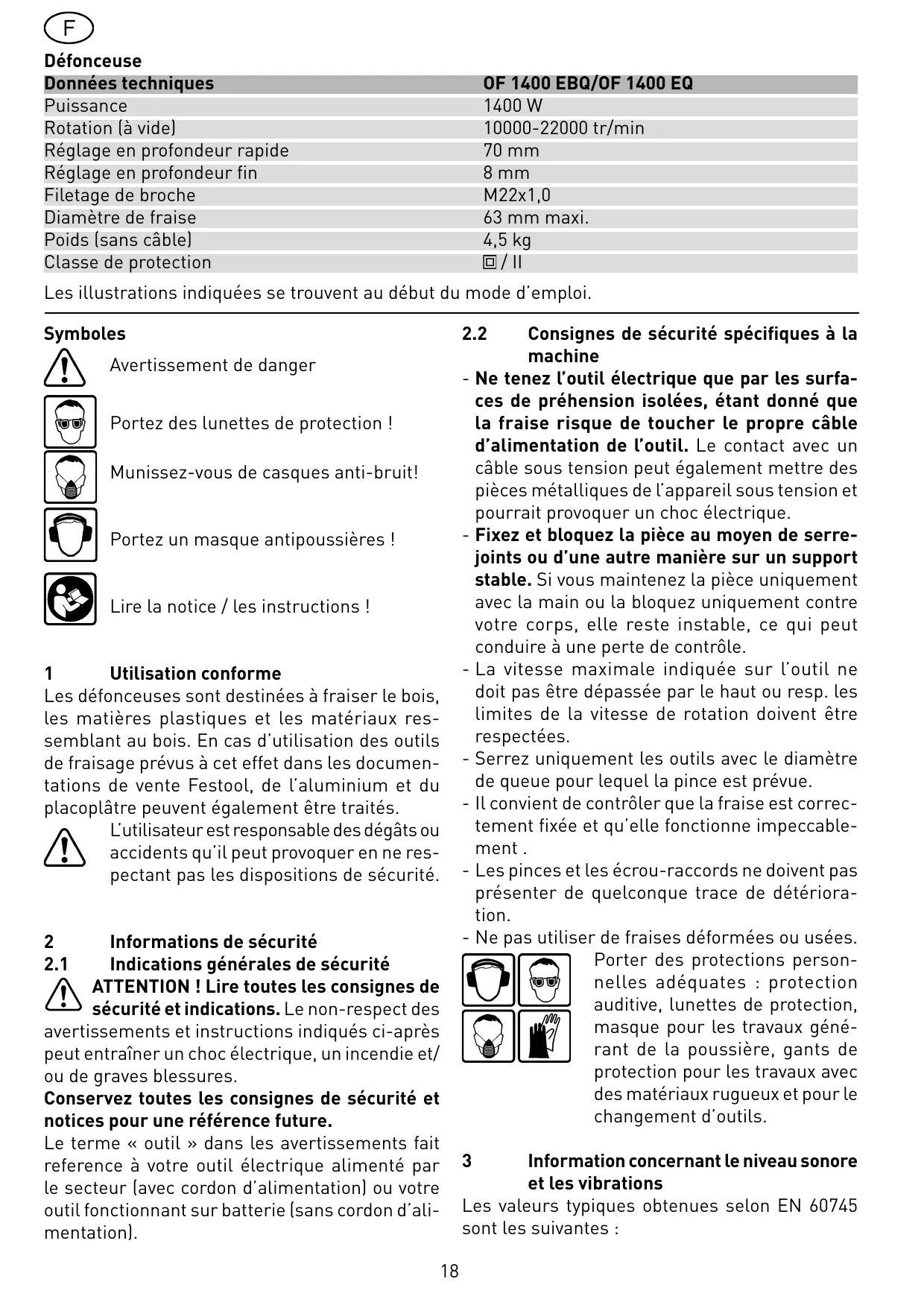

| Données techniques | OF 1400 EBQ/OF 1400 EQ |
| Puisance | 1400 W |
| Rotation (à vide) | 10000-22000 tr/min |
| Réglage en profondeur rapide | 70 mm |
| Réglage en profondeur fin | 8 mm |
| Filetage de broche | M22x1,0 |
| Diamètre de fraise | 63 mm maxi. |
| Poids (sans câble) | 4,5 kg |
| Classe de protection | 回/II |
Les illustrations indiquées se trouvent au début du mode d'emploi.
Symboles
Avertissement de danger
Portez des lunettes de protection!
Munissez-vous de casques anti-bruit!
Portez un masque antipoussières!
Lire la notice / les instructions !
1 Utilisation conforme
Les défonceuses sont destinées à fraiser le bois, les matières plastiques et les matériaux ressemblant au bois. En cas d'utilisation des outils de fraisage prévus à cet effet dans les documentations de vente Festool, de l'aluminium et du placoplatre peuvent également être traités.
L'utilisateur est responsable des dégats ou accidents qu'il peut provoquer en ne respectant pas les dispositions de sécurité.
2 Informations de sécurité
2.1 Indications generales de sécurité ATTENTION! Lire toutes les consignes de
ATTENTION! Lire toutes les consignes de sécurité et indications. Le non-respect des
avertissements et instructions indiqués ci-après peut entraîner un choc électrique, un incendie et/ ou de graves blessures.
Conservez toutes les consignes de sécurité et notices pour une reférence future.
Le terme « outil » dans les avertissements fait reference à votre outil électrique alimenté par le secteur (avec cordon d'alimentation) ou votre outil fonctionnant sur batterie (sans cordon d'alimentation).
2.2 Consignes de sécurité spécifiques à la machine
- Ne tenez l'outil électrique que par les surfaces de préhension isolées, étant donné que la+Fais reisque de toucher le propre cable d'alimentation de l'outil. Le contact avec un cable sous tension peut également metre des pieces métalliques de l'appareil sous tension et pourrait provoquer un chic électrique.
Fixez et bloquez la pièce au moyen de serre-joints ou d'une autre manière sur un support stable. Si vous maintainez la pièce uniquement avec la main ou la bloquez uniquement contre votre corps, elle reste instable, ce qui peut conduire à une perte de contrôle. - La vitesse maximale indiquée sur l'outil ne doit pas'être dépassée par le haut ou resp. les limites de la vitesse de rotation doivent être respectées.
- Serrez uniquement les outils avec le diamètre de queue pour lequel la pince est prévue.
- Il convient de contrôler que la fraise est correctement fixée et qu'elle fonctionne impeccablelement.
- Les pince et les écrou-raccords ne doivent pasprésenter de quelconque trace de détérioration.
- Ne pas utiliser de fraises déformées ou usées.
Porter des protections personnelles adéquates : protection auditive, lunettes de protection, masque pour les travaux générant de la poussière, gants de protection pour les travaux avec des matériaux rugueux et pour le changement d'outils.
3 Information concernant le niveau sonore et les vibrations
Les valeurs typiques obtenues selon EN 60745 sont les suivantes :
Niveau de pression acoustique 82 dB(A)
Niveau de puissance sonore 93 dB(A)
Majoration pour incertitude de mesure K = 3 dB
Munissez-vous de casques anti-bruit!
Valeurs vibratoires globales (somme vectorielle tridirectionnelle) déterminées selon EN 60745 :
Valeur d'émission vibratoire
(tridirectionnelle) a_h = 3,5 ~m / s^2 Incertitude de mesure K = 2,0 ~m / s^2
Les valeurs d'émission indiquées (vibration, bruit) ont été mesurées conformément aux conditions d'essay selon EN 60745 et sont destinées à des fins de comparaisons entre les machines. Elles permettent également une estimation provisoire de la charge de vibrations et de la nuisance sonore lors de l'utilisation.
Les valeurs d'émission indiquées représentent les principales applications de l'outil électrique. Cependant, si l'outil électrique est utilisé pour d'autres applications, avec d'autres outils de travail ou est insuffisamment entretenu, la charge de vibrations et la nuisance sonore peuvent être nettement supérieures sur la globalité de la période. Pour une évaluation précise pendant une période prédéfinie, les temps de vidage et d'imobilisation de la machine doivent également être respectés. Ceci peut réduire considérablement la charge sur la globalité de la période.
4 Raccordement électrique et mise en route
La tension secteur et la fréquence doit correspondre aux indications sur la plaque signalétique!
L'interrupteur (1.13) sert d'interrupteur marche, arrêt (I = Marche/0 = Arrêt). L'utilisation en continue est facilitée par le bouton de blocage (1.12) létral. Une nouvelle pression sur l'interrupteur libre le blocage. Voir en figure 2 la connexion et la déconnexion du cable de raccordement au secteur.
5 Réglages de la machine
Avant d'entrepreneure une quelconque intervention sur la machine, débrancher la prise de courant!
5.1 Électronique
Ne pas utiliser la machine si l'électronique est défectueuse, cela pourrait entrainer un surrégime. Une électronique défectueuse se reconnaît à l'absence de démarrage progressif ou à l'impossibilité de réguler la vitesse de rotation.
La OF 1400 EBQ, OF 1400 EQ dispose d'un système électrique à ondes pleines aux propriétés suivantes:
Démarrage progressif
Le démarriage progressif assure un fonctionnement sans à-coupés de la machine.
Régulation de la vitesse
Le régime est réglé en continu au moyen de la molette (1.10) entre 10000 et 22000 tr/min. Vous pouvez ainsi adapter de façon optimale la vitesse de coupe à chaque matière:
| Matériau | Diamètre de fraise [mm] | Matériau de coupe conseillé | ||
| 10 - 25 | 25 - 40 | 40 - 60 | ||
| Position de la molette | ||||
| Bois dur | 6 - 4 | 5 - 3 | 3 - 1 | HW (HSS) |
| Bois tendre | 6 - 5 | 6 - 3 | 4 - 1 | HSS (HW) |
| Contreplaqué | 6 - 5 | 6 - 3 | 4 - 2 | HW |
| Métière plastique | 6 - 4 | 5 - 3 | 2 - 1 | HW |
| Aluminium | 3 - 1 | 2 - 1 | 1 | HSS (HW) |
| Plâtre / carton | 2 - 1 | 1 | 1 | HW |
Régime constant
Le régime sélectionné est maintainu constant en marche à vide et pendant le traitement.
Protection thermique
En cas de surchauffe du moteur, l'arrivée de courant et la vitesse de rotation sont réduites. La machine fonctionne encore mais seulement avec une puissance minimale afin de permettre un refroidissement rapide grâce à la ventilation du moteur. Àpres refroidissement, la machine reprend automatiquement sa puissance nominale.
Frein (OF 1400 EBQ)
L'OF 1400 EBQ est équipée d'un frein rapidelectronique qui, après mise hors tension de la machine, immobilise la broche (l'arbre) avec l'outil en l'espace de 2 secondes environ.
5.2 Changement d'outil
Pour facilitier le changement d'outil, il est possible de returner la machine.
a) Insertion de l'outil
- Introduire la fraise aussi loin que possible dans la pince de serrage ouverte, au moins jusqu'àu repère () de la tige de la fraise. Si la pince de serrage (3a.2) n'est pas visible en raison de l'écrou-raccord (3a.3), la fraise (3a.1) doit être insérée dans la pince de serrage au moins jusqu'à ce que le repère ne se trouve plus au-dessus de l'écrou-raccord.
- Appuyer sur le bouton de blocage de broche (1.14) situé sur le côté droit.
- Serrez l'écrou (1.15) à l'aide de la clé à fourché d'ouverture de 24.
Nota : le dispositif de blocage de broche bloque la broche motorisée dans un seul sens de rotation. Il n'est donc pas nécessaire de retarder la clé de serrage lors du desserrage ou du serrage, car elle peut être déplacée comme un cliquet.
b) Retrait de l'outil
- Appuyer sur le bouton de blocage de broche (1.14) situé sur le côté gauche.
- Desserrez l'écrou (1.15) à l'aide d'une clé à fourche d'ouverture de 24 jusqu'àu point de résistance.Continuez à tourner la clé pour vaincre ce point de résistance.
- Retirez la raison.
5.3 Changement de pince de serrage
Des pince de serrage sont disponibles pour les diamètres de tige suivants : 6,0 mm, 6,35 mm, 8 mm, 9,53 mm, 10 mm, 12 mm, 12,7 mm (consulter le catalogue Festoool ou le site Internet „www.festool.com“ pour obtenir les références)
- Demontez complètement l'écrou (1.15) et reprenez-le de l'arbre avec la pince.
- Introduisez une nouvelle pince avec écrou dans l'arbre et serrez l'écrou légèrement. Ne pas serrer à fond l'écrou s'il n'y a pas de+Fraise!
5.4 Réglage de la profondeur de fraisage
Le réglage de la profondeur de fraisage s'opère en trois étapes :
a) Réglage du zéro
- Débloquez le levier de serrage (1.6) de sorte que la butée de profondeur (1.7) devienne entièrement mobile.
-
Placez la défonceuse avec la table de fraisage (1.9) sur un support plan. Débloquez le bouton rotatif (1.5) et+poussez la machine vers le bas jusqu'à ce que la défonceuse soit en contact avec le support.
-
Pour verrrouiller la position, serrer le bouton rotatif (1.5).
- Poussez la butée de profondeur contre l'une des trois butées fixes de la butée tournante (1.8).
Un tournevis vous permet de régler individuellement la hauteur de chacune des butées fixes:
Butée fixe Hauteur min./Hauteu max.
| A | 38 mm/44 mm |
| B | 44 mm/54 mm |
| C | 54 mm/67 mm |
- Poussez l'indicateur (1.3) vers le bas, de sorte qu'il soit dirigé sur 0 mm sur la graduation (1.1).
Si la position zéro n'est pas correcte, il est possible de la rectifier avec la molette (1.2) de l'in-dicateur.
b) Determination de la profondeur de fraisage
La profondeur de fraisage souhaitatione peut etre réglée soit par le réglage rapide en profondeur soit par le réglage fin en profondeur.
- Réglage rapide en profondeur: tirez la butée de profondeur (1.7) vers le haut jusqu'à ce que l'indicateur indique la profondeur de fraisage souhaitation. Bloquez la butée de profondeur au moyen du levier de serrage (1.6) dans cette position.
- Réglage fin en profondeur: bloquez la butée de profondeur au moyen du levier de serrage (1.6). Reglez la profondeur de fraisage souhaitée en tournant le bouton moleté (1.4). En tournant le bouton d'un trait, la profondeur de fraisage se modifie de 0,1 mm. Un tour complet donne lieu à une variation de 1 mm. La plage de réglage maximale du bouton moleté est de 8 mm.
c) Réduire la profondeur de fraisage
- Desserrez le bouton rotatif (1.5) et poussez la machine vers le bas jusqu'à ce que la butée de profondeur soit au contact de la butée fixe.
- Pour verrrouiller la position, serrer le bouton rotatif (1.5).
5.5 Aspiration
Raccorder toujours la machine à une aspiration.
-
Montez le capot d'aspiration sur la table de fraisage en introduisant ce dernier avec les deux tenons (3.1) dans les orifices (3.2) de la table de fraisage, posez-le puis serrez le levier (3.5).
-
Pour permettre l'installation et la désinstallation du capot d'aspiration avec une frais montée, le segment (3.4) pivote, jouant ainsi sur l'ouverture (3.3) du capot. Pour une aspiration optimale, l'ouverture doit être fermée à l'aide du segment pivotant pendant le travail.
Il est possible de raccorder un aspirateur Festool d'un diamètre de tuyau d'aspiration de 36 mm ou 27 mm (recommendation : 36 mm à cause du risque de bourrage moins élevé) aux raccords d'aspiration (3.6).
Récupérateur de copeaux KSF-OF
Le récapacitéur de copeaux KSF-0F (en partie dans l'équipment standard) accroît l'efficacité du système d'aspiration lors des opérations d'affreusement.
Le montage s'effectue de la même manière que pour la bague de copiage (figure 8).
Le capot peut être découvert le long des gorges avec une scie alternative afin de le réduire. Le récapucateur de copeaux peut alors être utilisé jusqu'à un rayon minimum de 40 mm pour les rayons interieurs.
6 Travail avec la machine
Fixer la piece à usiner de manière à ce qu'elle ne puisse pas bouger pendant le traitement.
Tenir la machine en toute sécurité avec les deux mains (1.5, 1.11) et la déplacer seulement lentement vers le bas. Utilisez un masque pour les travaux dégageant de la poussière.
Travailliez de sorte que le sens d'avance de la défonceuse soit opposé au sens de rotation de la fraîse (fraisage opposé). Ne fraiser qu'à contre-sens (avance de la machine dans le sens de la direction de coupe de l'outil, figure 9).
6.1 Usinage de l'aluminium
Pour des raisons de sécurité, respecter les mesures suivantes dans le cas du traitement de l'aluminium :
- Installer un commutateur de sécurité à courant de défaut (FI, PRCD).
- Raccorder l'outil à un aspirateur approprié.
- La machine doit régulierrement être nettoyée pour éliminer les dépôts de poussières accumulées dans le corps du moteur.
Porter des lunettes de protection.
6.2 Usinage à la volée
Ce type d'asinage s'effectue essentiellement pour les écritures et fraisage de tableaux et pour l'asinage de chants en utilisant des praises avec galet-butée ou avec guide-butée.
6.3 Frazier avec la butée latérale
Pour effectuer un fraisage parallèle sur chants, on peut utiliser la butée latérale (4.2) fournie.
- Pour serrer la butée latérale en position le long des deux tiges de guidage (4.2), utiliser les deux molettes (4.4).
- Introduire les tiges de guidage dans les rainures de la table à fraiser jusqu'àu point souhaité puis les serrer avec la molette (4.5).
- Réglage fin : desserrer la poignée rotative (4.6) pour procéder à un réglage fin au moyen de la molette (4.8). La bague graduée (4.7)porte des graduations de 0,1 mm. Pour régler la position „zéro“, maintainir la molette et tourner la bague graduée. La graduation en millimètres (4.1) de la partie centrale est utile pour des régages plus grossiers. Une fois effectué le réglage fin, serrer la poignée rotative (4.6).
- Régler les deux patins de guidage (4.3, 5.1) de manière à ce que l'écart les séparant de la fraise soit égal à environ 5mm . Pour cela, desserrer les vis (5.2), puis les serrer à nouveau une fois le réglage effectué.
- Monter le raccord d'aspiration (5.4) sur la butée latérale par encliquetage, comme sur l'illustration 5. Le manchon d'aspiration (5.3) permet de raccorder un flexible d'aspiration de 27 ou 36 mm.
6.4 Fraiser avec le système de guidage FS
Le système de guidage FS disponible en tant qu'accessoire facile le fraisage de rainures droites.
- Fixez la butée de guidage (6.1) au moyen des tiges de guidage de la butée latérale sur la table de fraisage.
- Fixez le rail de guidage (6.3) au moyen de serre-joint (6.4) sur la pièce. Veillez à ce qu'un écart de sécurité X (figure 6) de 5 mm soit respecté entre le bord avant du rail de guidage et l'outil ou resp. la rainure.
- Posez la butée de guidage sur le rail de guidage comme représenté figure 6. Afin d'assurer un guidage sans jeu de la butée de fraisage, il est possible de régler, avec un tournevis, les deux mâchoires de guidage, au travers des deux ori
fices lateraux (6.2).
- Vissez l'appui réglable en hauteur (6.6) sur le trou fileté de la table de fraisage, de sorte que la face inférieure de la table de fraisage et la surface de la pièce à usiner soient parallètes.
Afin de pouvoir travailler suivant trace, les marquages sur la table de fraisage (6.5) et la graduation sur l'appui (6.6) vous indiquent l'axe central de la+Fraise.
Réglage précis
Le système de réglage précis (7.5, accessoires) permet d'effectuer un réglage fin de la distance X.
- Installé le système de réglage précis (7.5) entre la machine et la butée de guidage sur les glissières.
- Insérez la molette (7.2) dans la butée de guidage comme indiqué sur l'ill. 7.
- Vissez la molette (7.2) dans l'écrou du système de réglage précis.
- Pour régler la distance X, desserrez la molette (7.1) de la butée de guidage et serrez la molette (7.3) du système de réglage précis.
- Réglez la distance X souhaïée en tournant la molette (7.2) et serrez la molette (7.1) de la butée de guidage.
6.5 Copier un fraisage
Afin de reproductive une piece existante exactement, on utilise une bague ou le système de copiage (les deux disponibles en tant qu'accessoire).
a) Bague de copiage
Lors du choix de la taille de la bague de copiage, veillez à ce que le diamètre de la fraise utilisée corresponde au diamètre de la bague.
La saillie Y (figure 9) de la piece à usiner par rapport au gabarit se calcule comme suit :
Y = (diamètre de la bague de copiage - diamètre de la+Faise)/2
- Pour fixer la bague de copiage (8.1) contre la table de fraisage, insérer les deux griffes (8.2) dans les encoches (8.3).
- Pour défaire la bague de copiage, appuyez simultanément vers l'intérieur sur les deux touches (1.16).
b) Systeme de copiage
Le système de copiage exige le bras angulaire WA-OF (10.2) et le set de copiage KT-OF, compte nant un support de galets (10.6) et trois galets de copiage (10.7).
- Vissez le bras angulaire, au moyen du bouton rotatif (10.3), à la hauteur souhaitation sur le trou fileté (10.1) de la table de fraisage.
- Montez un galet de copiage sur le support de galets puis vissez ce dernier au moyen du bouton rotatif (10.5) à fond sur le bras angulaire. Veillez à ce que le rouleau de copiage et que la frais presentent le même diamètre!
- En tournant le bouton moleté (10.4), la distance entre galet et l'axe de la fraise peut être régée.
7 Accessoires
Pour votre propre sécurité, n'utiliser que des accessoires et pieces de rechange Festool d'origine.
Festool you propose une vaste palette d'accessoires permettant une utilisation diversifiée et efficace de votre machine, comme par exemple des compas de fraisage, des rails de guidage à pistes perforées, des gabarits ou des tables de fraisage pour usage stationnaire.
Les références des accessoires et outils figurent dans le catalogue Festool ou sur Internet sous „www.festool.com".
8 Entretien et maintenance
Avant d'entrepreneure une quelconque intervention sur la machine, débrancher la prise de courant!
Tout entretien ou réparation qui nécessite l'ouverture du capot du moteur ne doit être entreprises que par un atelier autorisé.
Pour assurer une bonne circulation de l'air de refroidissement, il faut que les ouvertures du carter du moteur soient propres et non encrassées.
La machine est équipée deARBons spécifiques à coupure automatique. Si cesARBons sont usés, il y a coupure de courant automatique et arrêt du fonctionnement de la machine.
Pour modifier la position du levier de blocage (voir figure 11):
- Desserrez la vis.
- Retirez le levier de blocage et serrez la vis à tête hexagonale.
- Remontez le levier de blocage dans la position souhaitée et fixez-le au moyen de la vis.
9 Mise au rebut
Ne jetez pas les outils électriques avec les ordures menagères ! Eliminez les apparêls, les accessoires et les emballages de façon compatible avec l'environnement. Respectez en cela les dispositions nationales en vigueur.
Uniquement UE: conformément à la directive française 2002/96/CE, les outils électriques usages doivent être collectés à part et recyclés de façon compatible avec l'environnement.
10 Garantie
Nos apparèils sont couverts par une garantie couvrant les défauts de matière ou de fabrication variable selon les dispositions légales en vigueur dans le pays d'utilisation, mais en tous cas non inférieure à 12 mois. A l'intérieur des pays de la Communauté Européenne, la durée de la garantie est de 24 mois (la facture ou le bon de livraison faisant fjoi). Ne sont pas couverts par la garantie les dommages représentant d'une usure naturelle, d'une surcharge, d'une utilisation non conforme, ou causés par l'utilisateur, ou qui proviennent d'une utilisation non prévue dans la notice d'utilisation, ou qui étaient connus au moment de l'achat. Sont également exclus les dommages représentant de l'utilisation d'accessoires et de consommables (patins de ponçage par exemple) qui ne sont pas d'origine. Les réclamations ne sont recevables
qu'à la condition que l'appareil soit returné non démonté au fournisseur ou à un service après vente agrée Festool. Conservez soigneusement la notice d'utilisation, les instructions de sécurité, la liste de pieces de rechange, ainsi qu'une preuve de l'achat. Pour le reste, ce sont les conditions de garantie du fabricant en vigueur qui s'appliquent selon le cas.
Remarque
Les démarches continue en recherche et développement peuvent entrainer des modifications dans les caractéristiques techniques figurant ici, et qui sont donc données sous toutes réserves.
REACH pour les produits Festool, leurs accessoires et les consommables
REACH est le nom de la directive sur les produits chimiques applicable à l'ensemble de l'Europe depuis 2007. En notre qualité d'« utiliser en aval », en l'occurrence de fabricant de produits, nous sommes tenus à un devoir d'information vis-à-vis de notre clientèle. Afin de vous tener systématiquement informés des dernières nouvelles ainsi que des substances susceptibles de figurer sur la liste des candidats et rentrant dans la composition de nos produits, nous avons créé le site Internet suivant : www.festool.com/reach
