MANUALE UTENTE OF 1400 EQ FESTOOL

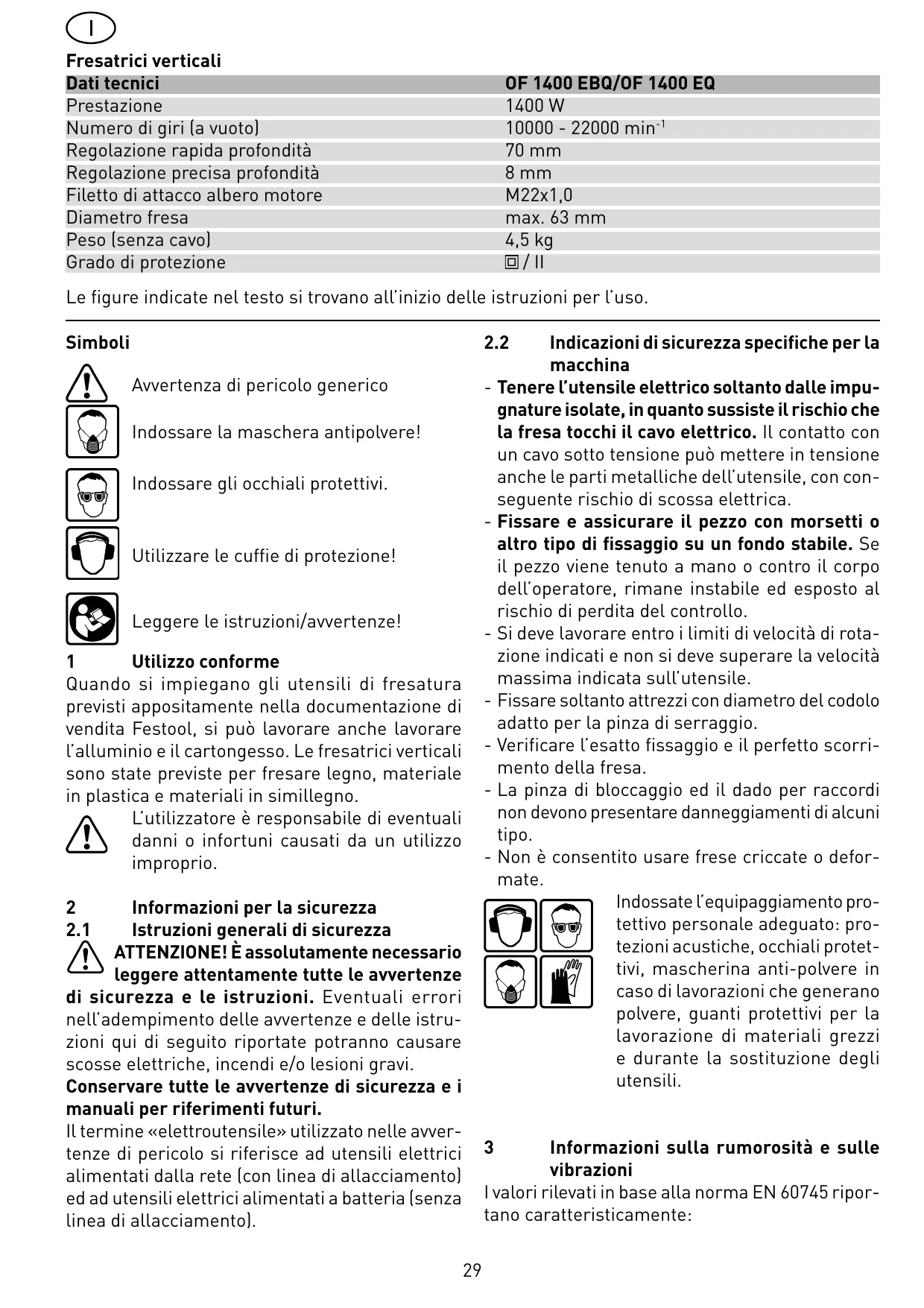

Dati tecnici	OF 1400 EBQ/OF 1400 EQ
Prestazione	1400 W
Numero di giri (a vuoto)	10000 - 22000 min-1
Regolazione rapida profondità	70 mm
Regolazione precisa profondità	8 mm
Filetto di attacco albero motore	M22x1,0
Diametro fresa	max. 63 mm
Peso (senza cavo)	4,5 kg
Grado di protezione	凹/II

Le figure indicate nel testo si trovano all'inizio delle istruzioni per l'uso.

Simboli

Avvertenza di pericolo generico

Indossare la maschera antipolverre!

Indossare gli occhiali protettivi.

Utilizzatole cuffiedi protezione!

Leggere le istruzioni/avvertenze!

1 Utilizzo conforme

Quando si impiegano gli utensili di fresatura previsti appositamente nella documentazione di vendita Festool, si può lavorare ancche lavorare l'alluminio e il cartongesso. Le fresatrici verticali sono state previste per fremare legno, materiale in plastica e materiali in simillegno.

L'utilizzatore è responsablei di eventuali danni o infortuni causati da un utilizzo improprio.

2 Informazioni per la sicurezza

2.1 Istruzioni generali di sicurez

ATTENZIONE! è assolutamente necessario leggere attendamente tutte le avventenze

di sicurezza e le istruzioni. Eventuali errori nell'adempimento delle avvertenze e delle istruzioni qui di seguito riportate potranno causare scosse elettriche, incendi e/o lesions gravi.

Conservare tutte le avvertenze di sicurezza e i manuali per riferimenti futuri.

Il termine «elettroutensile» utilizzato nelle avventenze di pericolo si riferisce ad utensili elettrici alimentati alla rete (con linea di allacciamento) ed ad utensili elettrici alimentati a batteria (senza linea di allacciamento).

2.2 Indicazioni di sicurezza specifiche per la macchina

• Tenere l'utensile elettrico sostanto delle impugnature isolate, in quanto sussiste il rischio che la fresa tocchi il cavo elettrico. Il contatto con un cavo sotto tensione più mettere in tensione ancche le parti metalliche dell'utensile, con seguente rischio di scossa elettrica.
• Fissare e assicurare il pezzo con morsetti o altri tipo di fissaggio su un fondo stabile. Se il pezzo viene tenuto a mano o contro il corpo dell'operatore, rimane instabile ed esposto al rischio di perdita del controllo.
• Si deve lavorare entro i limiti di velocità di rotazione significati e non si deve superare la velocità massimaindicata sull'utensile.
• Fissare sostanto attrezzi con diametro del codolo adatto per la pinza di serraggio.
• Verificare l'esatto fissaggio e il perfetto scorrimento della fresa.
• La pinza di bloccaggio ed il dato per raccordi non devono presentare danneggiamenti di alcunito.
• Non è consentito usare frese criccate o deformate.

Indossate l'equipaggiamento protettivo personale adeguato: protezioni acustiche, occhiali protettivi, mascherina anti-polvere in caso di lavorazioni che generano polvere, quanti protettivi per la lavorazione di materiali grezzi e durante la sostituzione degli utensili.

3 Informazioni sulla rumorosità e sulle vibrazioni

I valori rilevati in base alla norma EN 60745 riportano caratteristicamente:

Livello di pressione acustica 82 dB(A)

Potenza sonora 93 dB(A)

Supplemento per incertezza di misura K = 3 dB

Utilizzare le cuffie di protezione!

Valori complessivi sulle vibrazioni (somma vettoriale di tre direzioni) rilevati secondo la norma EN 60745:

Valore di emissione delle vibrazioni

(3 assi) a_h = 3.5 ~m / s^2

Incertezza K = 2,0m / s^2

I valori di emissione indicati (vibrazioni, rumori) sono stati misurati secondo le condizioni di prova contente in EN 60745 e servono per il confronto fra le macchine. Sono utilizzabilianche per una valutazione provvisoria del carico vibratorio e di rumore durante il funzionamento.

I valori di emissione indicatei sono rappresentativi delle principali applicazioni dell'utensile elettrico. Se perché l'utensile elettrico viene utilizzato per altre applicazioni, con altre attrezzature aggiate o se non viene sottomosto a regolare manutenzione, i carichi vibratori e di rumore possono aumento decidamente durante tutto il periodo di lavoro. Per un'esatta valutazione durante un periodo di lavoro prestabilitito, si deveanche tener conto dei tempi di funzionamento a vuoto e di arresto della macchina inesso compresi. Questo può ridurre notevolmente il carico durante l'intero periodo di lavoro.

4 Allaccimento elettrico e messa in fun-zione

La tensione e la frequenza di rete devono coincidere con i valori indicati sulla targhetta d'identificazione!

L'interruttore (1.13) funziona come interrottore 0n / 0ff ( l = 0n / 0 = 0ff ). In caso di utilizzo prolongato cui èsere bloccato in posizione mediante il pulsante di bloccaggio laterale (1.12). Il blocco verrà nuovamente disinserito mediante un'ulte riore pressione dell'inter-ruttore. Per collegare e scollegare il cavo di alimentazione elettrica vedi la fig. 2.

5

Impostazioni della macchina

Prima di eseguire qualsiasi lavoro sulla macchina staccare sempre la spina alla presa di corrente!

5.1 Elettronica

Non eseguite lavori con la macchina qualora l'electronica risulti difettosa, in quanto ciò potrebbe provocare un aumento eccessivo del numero di giri. Si può riconoscere un'electronica difettosa poiché non viene eseguito l'avvio morbido dell'utensile oppure perché non è possibile regolare il numero di giri.

La OF 1400 EBQ, OF 1400 EQ è dotata di un'elettronica ad albero piano con le seguenti caratteristiche:

Avvio morbido

L'avvio morbido garantisce un avviamento della macchina „senza strappi".

Regolazione del numero di giri

Con la rotella di regolazione (1.10) è possibile impostare il numero di giri con variazione continua tra 10000 e 22000 min ^-1 . In tal modo sarebbe adeguare in maniera ottimale la velocità di taglio ai materiali di volta in volta utilizzati:

Material	Diametro fresa [mm]			Materiale di taglio consigliato
	10-25	25-40	40-60
	Posizione della rotella
Legno duro	6-4	5-3	3-1	HW (HSS)
Legno tenero	6-5	6-3	4-1	HSS (HW)
Truciolare rivestito	6-5	6-3	4-2	HW
Plastica	6-4	5-3	2-1	HW
Aluminio	3-1	2-1	1	HSS (HW)
Cartone pressato	2-1	1	1	HW

Numero di giri costante

Il numero di giri preselezionato viene mantenuto costante quando la macchina è al minimo e durante la lavorazione.

Protezione termica

In caso di una temperatura del motore troppo elevata, l'apporto di corrente ed il numero di giri vengono ridotti. La macchina funziona solamente a potenza ridotta, al fine di consentire un rapido raffreddamentotramite la aerazione del motore. Dopil raffreddamento la macchina riprende a funzionare,autonoma-mente,ad un regime più elevato.

Freni (OF 1400 EBQ)

La OF 1400 EBQ presente un freno elettronico che ferma il mandrino con l'utensile entro circa 2 secondi dallo spegnimento della macchina.

5.2 Cambio dell'utensile

Per sostituire l'utensile, appoggiare la macchina sulla testa.

a) Inserire l'utensile

• Inserire la fresa il più possibile, almeno fino alla demarcazione () sul codolo della fresa, nella pinza di serraggio aperta. Se la pinza di bloccaggio (3a.2) non è visible a causa del dato per raccordi (3a.3), l'utensile di fresatura (3a.1) deve essere inserito nella pinza di bloccaggio almeno fino a che la marcatura non sporge più dal dato per raccordi.
• Premere l'interruttore sul lato destro (1.14) per l'arresto del mandrino.
• Serrare il dato (1.15) con una chiave fissa da 24 mm.

Nota: l'arresto del mandrino blocca il motore sol-
tanto in una direzione di rotazione. Pertanto, non è
necessario togliere la chiave per dadi all'apertura
o chiusura del dato, ma è possibile muoverla su
e giù come una chiave a cricchetto.

b) Estrarre l'utensile

• Premere l'interruttore sul lato sinistro (1.14) per l'arresto del mandrino.
• Allentare il dato (1.15) con una chiave fissa da 24 mm fino a quando non si sente una certa resistenza. Superare tale resistenza continuando a girare con la chiave.
• Rimuovere la fresa.

5.3 Cambio della pinza di bloccaggio

Sono disponibili pinze di serraggio per i seguenti diametri del codolo: 6,0 mm, 6,35 mm, 8 mm, 9,53 mm, 10 mm, 12 mm, 12,7 mm (N. di ordine, vedere catalogo Festool oppure Internet „www.festool.com”).

• Svitare completeness il dato (1.15) ed estrarlo insieme alla pinza dal mandrino.
• Inserire una nuova pinza con dato nel mandrino e serrare leggermente il dato. Non serrare a fondo il dato se non è inserita la fresa!

5.4 Regolazione della profondità di fresatura

La profondità di fresatura si regola in tre fasi:

a) Regolazione del punto zero

• Aprire la leva di bloccaggio (1.6) in modo che la battuta in profondità (1.7) si possa muovere liberamente.
• Appoggiare la fresa con il piano di fresatura (1.9)

su una superficie pianà. Svitare la manopola (1.5) e premere la macchina verso il basso fina a che la fresa non si trovi appoggiata sul piano di appoggio.

• Stringere la macchina chiudendo la manopola (1.5) in esta posizione.
• Premere la battuta in profondità contro uno dei tre riscontri fissi del risconto a revolver (1.8).

Con un giravite si può regolare singularmente in altezza ciascun risconto fisso:

Risconto	fissoaltezza min./altezza max.
A	38 mm/44 mm
B	44 mm/54 mm
C	54 mm/67 mm

• Spingere la lancetta (1.3) versus il basso fino a portarla su 0 mm della Scala (1.1).

Qualora non funzioni la posizione zero, è possibile corregerla con la vite (1.2) sull'indicatore.

b) Preimpostazione della profundità di fresatura

La profundità di fresatura desiderata si può preimpostare sia con la regolazione rapida che con la regolazione précisa della profundità.

• Regolazione rapida della profondità: Tirare verso l'alto la battuta in profondità (1.7) sono a che la lancetta non indica la profondità di fre-satura desiderata. Fissare la battuta in questa posizione con la leva di bloccaggio (1.6).
• Regolazione precisa della profondità: Fissare la battuta con la leva di bloccaggio (1.6). Impostare la profondità di fresatura desiderata girando la rotella di regolazione (1.4). Quando si gira la rotella di regolazione di una tacco, si cambia la profondità di fresatura di 0,1 mm. Un giro completo corrisponde a 1 mm. Il campo max. di regolazione della rotella di regolazione è 8 mm.

c) Esecuzione della profundità di fresatura

• Allentare la manopola (1.5) e premere la macchina verso il basso fino a che la battuta in profondità non va a toccare il risconto fisso.
• Stringere la macchina chiudendo la manopola (1.5) in esta posizione.

5.5 Aspirazione

Allacciate sempre la macchina ad un dispositivo di aspirazione.

• Montare la cuffia di aspirazione al tavolo per presare, inserendola dapprima con i due perni (3.1) nelle cavity (3.2), quando applicare la cuffia

di aspirazione sul tessolo per fresare e spingere la leva (3.5).

• Per consentire il montaggio e lo smontaggio della cuffia d'aspirazione sulla fresa montata, è possibile aprire, ruotando il segmento (3.4), la cavity (3.3) nella cuffia d'aspirazione. Per un'aspirazione ottimale, è necessario chiudere la cavity con il segmento girevole.

Sui manicotti d'aspirazione (3.6) è possibile fissare un aspiratore Festool con diametro del tubo flessibile per aspirazione di 36 mm o 27 mm (è consigliato quello da 36 mm per ridurre il rischio di otturazione).

Dispositivo di raccolta trucioli KSF-OF

Con il dispositivo di raccolta trucoli KSF-OF (in dotazione con alcuni utensili), aumento l'efficacia di aspirazione delle frese per bordi.

Il montaggio si esegue in modo analogo a quello dell'anello a copiare (fig. 8).

La cuffia può essere tagliata lungo le scanalature con una sega ad archetto, per ridurne le dimensioni. Il dispositorio di raccolta trucoli più essere utilizzato con raggi interni con dimensione massima 40 mm.

6

Lavori con la macchina

Fissate sempre il pezzo in lavorazione in modo che non possa spostarsi durante la lavorazione.

Tenete sempre la macchina con entrambé le mani mediante le impugnature (1.5, 1.11).

Utilizzare una mascherina per protegere le vie respiratoriè quando si eseguono lavori che producono polvere.

Lavorare sempre in modo che la direzione di avanzamento della fresatrice sia opposta al senso di rotazione dell'utensile (fresatura discorde). Solo nella fresatura contrapposto (direzione di avanzamento della macchina in direzione del taglio dell'utensile, fig. 9).

6.1

Lavorazione dell'alluminio

Nella lavorazione dell'alluminio è necessario osservare le seguenti misure di sicurezza:

• Attivare preventivamente un interruptatore di sicurezza per correnti di guasto (FI, PRCD).
• Collegare la macchina ad un aspiratore adeguato.
• Pulire regolarmente la macchina dai depositi di

polvere nella cassa del motore.

Indossare gli occhiali protettivi.

6.2 Fresatura a mano libera

La fresatura viene condotta a mano libera soprattutto dovendo fresare scritte o disegni o dovendo lavorare su spigoli con anelli o perni di guida.

6.3 Fresatura con battuta laterale

In caso di lavori che scorrono paralleli dello spigolo del pezzo, si può impiegare la battuta laterale (4.2) fornita in dotazione.

• Fissare le due aste di guida (4.2) con le due manopole (4.4) sulla battuta laterale.
• Guidare le aste di guida fino alla misura desiderata nelle scanalature del ravolo per fremare e fissarle con le manopole (4.5).
• Regolazione fine: après la manopola (4.6) per eseguire, con la rotellina di regolazione (4.8), una regolazione fine. L'anello graduato (4.7) ha una Scala di 0,1 mm. Se la rotellina di regolazione viene trattueta, è possibile torcere l'anello graduato da solo, per poterlo impostare su „zero“. In caso di regolazioni maggiori, è particolarmente utile la Scala millimetrica (4.1) sul corpo base. Dopò la regolazione fine, chiudere la manopola (4.6).
• Regolare le due ganasse di guida (4.3, 5.1) in modo tale che la loro distance alla fresa sià di ca. 5mm . Per tale operazione è necessario après le viti (5.2), e stringerle nuovamente dopo la regolazione.
• Spostare, come illustrato nella figura 5, la cuffia di aspirazione (5.4) dal basso fino allo scatto sulla guida laterale. Sul manicotto di aspirazione (5.3) è possibile collegare un tubo di aspirazione con diametro da 27 mm o 36 mm.

6.4 Fresatura con il sistema di guida FS

Il sistema di guida, disponibile come accessorio, facilita la fresatura delle scanalature diritte.

• Fissare la battuta di guida (6.1) sul piano di fresatura con le aste di guida della battuta laterale.
• Fissare il binario di guida (6.3) sul pezzo con i morsetti (6.4). Accertarsi che rimanga una distance di sicurezza X (figura 6) di 5 mm fra lo spigolo anteriore del binario di guida e l'utensile ovvero la scanalatura.
• Appoggiare la battuta di guida sul binario di guida, come indicato in figura 6. Per garantire una guida della battuta di fresatura alla cun

gioco, si possono regolare due ganasse di guida inserendo un giravite attraverso le due aperture laterali (6.2).

• Avvitare il supporto regolabile in altezza (6.6) nel foro filettato del piano di fresatura in modo che il lato inferiore del piano di fresatura sia parallelo alla superficie del pezzo.

Per poter lavorare secondo tracciatura, viene indicate la linea degli assi dell'utensile mediante la marcatura del piano di fresatura (6.5) e la Scala del supporto (6.6).

Regolazione fine

Con la regolazione fine (7.5, accessorio) è possibile eseguire la regolazione fine della distance X.

• Montare la regolazione fine (7.5) tra la macchina e la battuta di guida sulle aste di guida.
• Applicare la rotellina di regolazione (7.2) nella battuta di guida, come illustrato in figura 7.
• Avvitare la rotellina di regolazione (7.2) nel dato della regolazione fine.
• Per la regolazione della distance X, allentare la manopola (7.1) della battuta di guida e stringere la manopola (7.3) della regolazione fine.
• Impostare la distanza X desiderata ruotando la rotellina di regolazione (7.2), quando stringere la manopola (7.1) della battuta di guida.

6.5 Fresatura a copiare

Per riproduire a precisione particolari esistenti, si impiega un anello a copiare o il dispositivo di copiatura (disponibili come accessori).

a) Anello a copiare

Nella scelta delle dimensioni dell'anello a copiare accertarsi che l'utensile impiegato passiattraverso il suo foro.

La sporenza Y (figura 9) del pezzo rispetto alla sagoma si calculaarsi:

$$ Y = \frac {\left(\varnothing \text {a n e l l o a c o p i a r e} - \varnothing \text {f r e s a}\right)}{2} $$

• Fissare l'anello di copiatura (8.1) al ravolo della fresa inserendo i due perni (8.2) nelle scanalature (8.3).
• Per allentare l'anello di copiatura, premere i due tasti (1.16) contemporaneamente.

b) Dispositivo di copiatura

Per il disposativo di copiatura occorro il supporto angolare WA-OF (10.2) e il set di tastatori KT-OF, composto da un portarulli (10.6) e tre rulli a copiare (10.7).

• Avvitare il supporto angolare con la manopola

(10.3) all'altezza desiderata nel foro filettato (10.1) del piano di fresatura.

• Montare un rullo a copiare sul portarulli e avvitarlo con la manopola (10.5) sul supporto angolare. Accertarsi che il rullo a copiare e l'utensile abbiano lo stesso diametro.
• Girando la rotella di regolazione (10.4) si cui impostare la distance fra il rullo del tastatore e l'asse dell'utensile.

7 Accessori

Per garantire la sicurezza personale utilizzare escludivamente accessori e parti di ricambio Festool.

Festool offre una vasta gamma di accessori che possono aiutare ad impiegare la macchina in modo versatile ed efficiente, ad es.: compasso di fresatura, barre di guida con serie di fori, supporto di fresatura e ravolo per presare per l'uso stazionario.

I numeroi d'ordine degli accessori e degli utensili sono riportati nel catalogo Festool o su Internet, al site „www.festool.com".

8 Manutenzione e cura

Prima di eseguire qualsiasi lavoro sulla macchina staccare sempre la spina alla presa di corrente!

Tutti i lavori di manutenzione e riparazione per i quali si'a necessario aprire la scatola del motore devono essere eseguiti esclusivamente da un Centro Assistenza Clienti autorizzato.

Per garantire la circolazione dell'aria, le aperture per l'aria di raffreddamento nella scatola del motore devono essere tenute sempre sgombre e pulite.

L'apparecchio è munito di spazzole auto-estinguenti. Quando questi risultano consumati, viene interrotta automaticamente la corrente e l'apparecchio si arresta.

Per modificare la posizione della leva di bloccaggio (vedi Fig. 11):

• Allentate la vite.
• Rimuovete la leva di bloccaggio e stringete a fondo la vite a testa esagonale.
• Inserite di nuovo la leva di bloccaggio nella posizione desiderata e fissatela con la vite.

9 Smaltimento

Non gettare gli elettroutensili nei rifiuti domestici! Provedere ad uno smaltimento ecologico degli elettroutensili, degli accessori e degli imballaggi! Osservare leindicazioni nazionali in vigore.

Solo UE: la Direttiva europea 2002/96/CE preve de che gli eletttroutensili usati vengano raccolti separatamente e smaltiti in conformità con le disposizioni ambientali.

10 Garanzia

Per i nostri elettroutensili forniamo una garanzia per difetti del materiale o difetti di produzione conforme alle disposizioni in vigore nei rispettivi paesi e comunique con una durata minima di 12 mesi. All'interno degli stati dell'UE la durata della garanzia è pari a 24 mesi (comprovata alla fattura o dal documento d'acquisto). Sono escludi alla garanzia eventuali danni che, in particolare, possano essere ricondotti a naturale usura/logoramento, sovraccarico, utilizzo non conforme, oppure dati causati dall'utilizzatore o imputabili ad altri usi contrari a quanto previsto dal manuale d'istruzioni o ancora difetti noti al momento dell'acquisto. Vengono parimenti escludianche i uomini derivanti dall'impiego di accessori e materiale di consumo (ad es. platorelli) non originali.

Eventuali reclami potranno essere riconosciuti solamente se l'electronistile verrà rispedito, integro, al fornitore o ad un centro di Assistenza clienti autorizzato Festool. Conservare con cura il manuale d'uso, le avventenze di sicurezza, l'élenco delle parti di ricambio ed il documento comprovante l'acquisto. Per il resto sono valide le attuali condizioni di garanzia del costruttore.

Nota

In considerazione del continuo lavoro di ricerca e sviluppo ci riserviamo il diritto di apportare eventuali modifiche alle informazioni tecniche containute nella presente documentazione.

REACH per prodotti Festool, gli accessori e il materiale di consumo

REACH è l'ordinanza sulle sostanze chimiche valida in tutte Europa dal 2007. Noi, in quanto "utenti finali", ovvero in quanto fabbricanti di prodotti, siamo consapevoli del nostro dovere di informazione nei confronti dei nostri clienti. Per potervi tenere sempre aggiornati e per informarvi delle possibili sostanze appartenenti alla lista di candidati e contenate nei nostri prodotti, abbiamo organizzato il seguente site web per voi: www.festool.com/reach
