MANUALE UTENTE OFK 500 Q FESTOOL

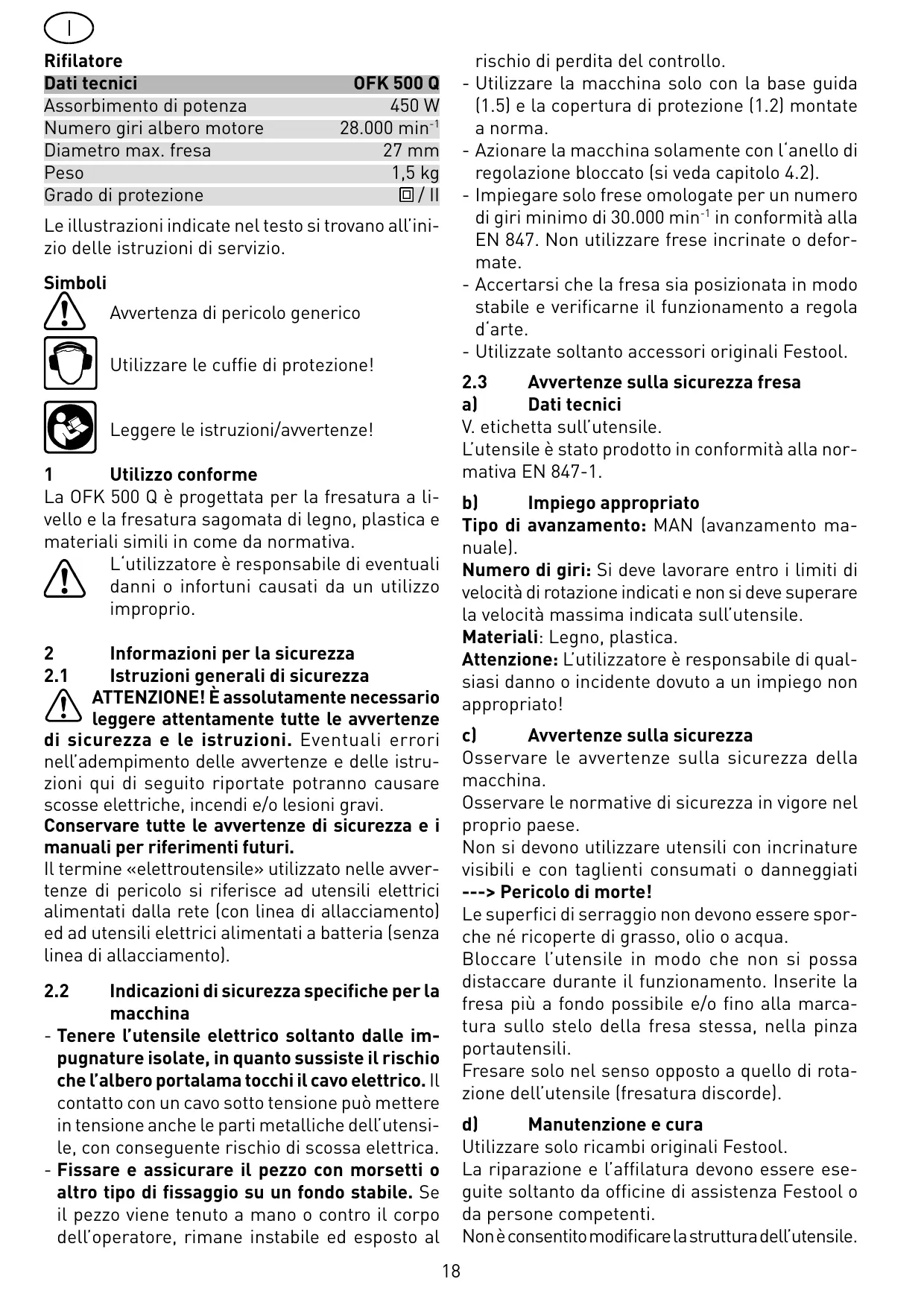

Dati tecnici	OFK 500 Q
Assorbimento di potenza	450 W
Numero giri albero motore	28.000 min-1
Diametro max. fresa	27 mm
Peso	1,5 kg
Grado di protezione	[ ] / [ ]

Le illustrazioni indicate nel testo si trovano all'inizio delle istruzioni di servizio.

Simboli

Avvertenza di pericololo generico

Utilizzato le cuffie di protezione!

Leggere le istruzioni/awvertenze!

1 Utilizzo conforme

La OFK 500 Q è progettata per la fresatura a livello e la fresatura sagomata di legno, plastica e materiali simili in come da normativa.

L'utilizzatore è responsable di eventuali danni o infortuni causati da un utilizzo improprio.

2 Informazioni per la sicurezza

2.1 Istruzioni generali di sicurezza

ATTENZIONE! è assolutamente necessario leggere attendamente tutte le avventenze

di sicurezza e le istruzioni. Eventuali errori nell'adempimento delle avvertenze e delle istruzioni qui di seguito riportate potranno causare scosse elettriche, incendi e/o lesioni gravi.

Conservare tutte le avvertenze di sicurezza e i manuali per riferimenti futuri.

Il termine «elettroutensile» utilizzato nelle avventenze di pericolo si riferisce ad utensili elettrici alimentati alla rete (con linea di allaccimento) ed ad utensili elettrici alimentati a batteria (senza linea di allaccimento).

2.2 Indicazioni di sicurezza specifiche per la macchina

• Tenere l'utensile elettrico sostanto dalle impugnature isolate, in quanto sussiste il rischio che l'albero portalama tocchi il cavo elettrico. Il contatto con un cavo sotto tensione può mettere in tensione ancche le parti metalliche dell'utensile, con seguente rischio di scossa elettrica.
• Fissare e assicurare il pezzo con morsetti o altri tipo di fissaggio su un fondo stabile. Se il pezzo viene tenuto a mano o contro il corpo dell'operatore, rimane instabile ed esposto al

rischio di perdita del controllo.

• Utilizzato la macchina solo con la base guida (1.5) e la copertura di protezione (1.2) montate a norma.
• Azionare la macchina solamente con l'anello di regolazione bloccato (si veda capitolo 4.2).
• Impiegare solo frese omologate per un numero di giri minimo di 30.000 min ^-1 in conformità alla EN 847. Non utilizzato frese incrinate o deformate.
• Accertarsi che la fresa sia posizionata in modo stabile e verificarne il funzionamento a regola d'arte.
• Utilizzate sostanto accessori originali Festool.

2.3 Avvertenze sulla sicurezza fresa

a) Dati tecnici

V. etichetta sull'utensile.

L'utensile è stato prodotto in conformità alla normativa EN 847-1.

b) Impiego appropriato

Tipodiavanzamento:MAN (avanzamento manuale).

Numero di giri: Si deve lavorare entro i limiti di velocità di rotazione indicati e non si deve superare la velocità massimaindicata sull'utensile.

Materiali: Legno, plastica.

Attenzione: L'utilizzatore è responsabile di qual-siasi danno o incidente dovuto a un impiego non appropriato!

c) Avverenze sulla sicurezza

Osservare le avventenze sulla sicurezza della macchina.

Osservare le normative di sicurezza in vigore nel proprio paese.

Non si devono utilizzato utensili con incrinature visibili e con taglienti consumati o danneggiati

----> Pericolo di morte!

Le superfici di serraggio non devono essere sporche né ricoperte di grasso, olio o acqua.

Bloccare l'utensile in modo che non si possa distaccare durante il funzionamento. Inserite la fresa più a fondo possibile e/o fino alla marca-tura sullo stelo della fresa stessa, nella pinza portautensili.

Fresare solo nel senso opposto a quello di rotazione dell'utensile (fresatura discorde).

d) Manutenzione e cura

Utilizzare solo ricambi originali Festool.

La riparazione e l'affilatura devono essere eseguite sostanto da officine di assistenza Festool o da persona competenti.

Non è consentito modificare la struttura dell'utensile.

Deresinificare e pulire regolarmente l'utensile (detergente con valore pH compreso tra 4,5 e 8). I taglienti consumati possono essere affiliati sulla superficie di taglio fino a che il tagliente non raggiunge uno spessore minimo di 1 mm.

2.4 Informazioni sulla rumorosità e sulle vibrazioni

I valori rilevati in base alla norma EN 60745 riportano caratteristicamente:

Livello di pressione acustica 79 dB(A)

Potenza sonora 90 dB(A)

Supplemento per incertezza di misura K = 3 dB

Utilizzato le cuffie di protezione!

Valori complessivi sulle vibrazioni (somma vettoriale di tre direzioni) rilevati secondo la norma EN 60745:

Valore di emissione delle vibrazioni

(3assi) a_h < 2,5m / s^2 Incertezza K = 1,5m / s^2

I valori di emissione indicati (vibrazioni, rumori) sono stati misurati secondo le condizioni di prova contente in EN 60745 e servono per il confronto fra le macchine. Sono utilizzabilianche per una valutazione provvisoria del carico vibratorioio e di rumore durante il funzionamento. I valori di emissione indicati sono rappresentativi delle principali applicazioni dell'utensile elettrico. Se perché l'utensile elettrico viene utilizzato per altre applicazioni, con altri attrezzature aggiate o se noniene sottomosto a regolare manutenzione, i carichi vibratori e di rumore possono aumento decisamente durante tutto il periodo di lavoro. Per un'esatta valutazione durante un periodo di lavoro prestabilitito, si deveanche tener conto dei tempi di funzionamento a vuoto e di arresto della macchina inesso compresi. Questo può ridurre notevolmente il carico durante l'intero periodo di lavoro.

3 Allaccimento elettrico e messa in funzione

La tensione e la frequenza di rete devono coincidere con i valori indicati sulla targhetta d'identificazione!

Disinserire sempre la macchina prima di collegare o scollegare il cavo di alimentazione!

Per collegare e scollegare il cavo di alimentazione elettrica vedi la fig. 3.

L'interrottore (1.7) funziona come interrottore On/ Off (I = acceso, 0 = spento).

4 Impostazioni della macchina

Prima di eseguire qualsiasi lavoro sulla macchina staccare sempre la spina alla presa di corrente!

4.1 Montaggio della copertura di protezione Fissare la copertura di protezione (1.2) mediante la manopola (1.1) al foro filettato (1.9) della base di guida.

Il perno (2.6) deve trovarsi sul lato frontale (non sulla circonferenza!) del cuscinetto a sfera.

4.2 Bloccaggio/sbloccaggio dell'anello di regolazione.

L'anello di regolazione (1.6)iene bloccato mediente lo spingitore d'arresto (1.8):

• Spingitore d'arresto in avanti = anello di regolazione bloccato
• Spingitore d'arresto in dietro = anello di regolazione sbloccato

Azionare la macchina solo con l'anello di regolazione bloccato!

4.3 Impostazione della profundità di fresatura

• Sbloccare l'anello di regolazione (1.6).
• Per impostare la profondità desiderata, agire sull'anello di regolazione (rotazione a sinistra = profondità di fresatura minore, rotazione a destra = profondità di fresatura maggiore).

La rotazione di uno scatto dell'anello di regolazione corrisponde all'aumento o alla riduzione della profondità di fresatura di circa 0,1 mm.
- Bloccare l'anello di regolazione.

4.4 Sostituzione della fresa

• Sbloccare l'anello di regolazione (1.6).
• Ruotare l'anello di regolazione fino a portare il perno (2.4) in corrispondenza di una delle scanalature dell'anello di regolazione.
• Premere il pulsante di arresto (2.5) e ruotare la fresa (2.2) fino a far scattare il tasto di arresto e bloccare il mandrino (2.3). Tenere premuto il pulsante di arresto.
• Rimuovere la vite (2.1).
• Rimuovere la fresa (2.2).
• Inserire la nuova fresa.
• Serrare saldamente la vite (2.1).
• Rilasciare il pulsante di arresto e sbloccare l'anello di regolazione.

4.5

Aspirazione

Allacciate sempre la macchina ad un dispositivo di aspirazione.

La macchina può essere collegata mediante l'adattatore d'aspirazione (1.4) all'aspiratore Festool.

• Inserire l'adattatore d'aspirazione (1.4) nell'aspiratore (1.3) della copertura di protezione.
• Collegare il tubo di aspirazione (Ø 27 mm) all'adattatore di aspirazione.

5

Lavori con la macchina

Fissate sempre il pezzo in lavorazione in modo che non possa spostarsi durante la lavorazione.

Regolare la profundità di fresatura desiderata e far scorrere la macchina lungo il bordo del pezzo in lavorazione con avanzamento uniforme. Assicurarsi che la base di guida e il cuscinetto a sfere della fresa siano sempre adiacenti al pezzo in lavorazione.

6

Manutenzione e cura

Prima di eseguire qualsiasi lavoro sulla macchina staccare sempre la spina alla presa di corrente!

Mantenere sempre pulita l'apparecchiatura e le fissure di ventilazione.

Tutti i lavori di manutenzione e riparazione per i quali sia necessario apriere la scatola del motore devono essere eseguiti escludivamente da un Centro Assistenza Clienti autorizzato.

7

Accessor, utensils

Utilizzare esclusivamente gli accessori originali Festool e il materiale di consumo Festool previsti per questa macchina, perché questi componenti diSYSTEMA sono perfettamente compatibili tra di loro. L'utilizzo di accessori e materiale di consumo di altri produttori cui pregiudicare la qualità dei risultati di lavoro e comportare una limitazione della garanzia. A seconda dell'applicazione, cui aumentare l'usura della macchina o possono aumentare le sollecitationi per l'utilizzatore. Pertanto raccomandiamo di salvaguardare sempre se stessi, la macchina e la garanzia utilizzato esclusivamente accessori originali Festool e materiale di consumo Festool!

I numeroi d'ordine per accessori e utensili si trovano nel catalogo Festool o su Internet alla ricerca "www.festool.com".

8

Smaltimento

Non gettare gli elettroutensili nei rifiuti domestici!
Provedere ad uno smaltimento ecologico degli elettroutensili, degli accessori e degli imballaggi!
Osservare leindicazioni nazionali in vigore.

Solo UE: la Direttiva europea 2002/96/CE preve de che gli elettroutensili usati vengano raccolti separamente e smaltiti in conformità con le disposizioni ambientali.

9

Garanzia

Per i nostri elettroutensili forniamo una garanzia per difetti del materiale o difetti di produzione conforme alle disposizioni in vigore nei rispettivi paesi e comunque con una durata minima di 12 mesi. All'interno degli stati dell'UE la durata della garanzia è pari a 24 mesi (comprovata alla fattura o dal documento d'acquisto). Sono escludi alla garanzia eventuali danni che, in particolare, possano essere ricondotti a naturale usura/logoramento, sovraccarico, utilizzo non conforme, oppure anni causati dall'utilizzatore o imputabili ad altri usi contrari a quanto previsto dal manuale d'istruzioni o ancora difetti noti al momento dell'acquisto. Vengono parimenti escludianche i dati derivanti dall'impiego di accessori e materiale di consumo (ad es. platorelli) non originali. Eventuali reclami potranno essere riconosciuti solamente se l'elettROUTensile verrà rispedito, integro, al fornitore o ad un centro di Assistenza clienti autorizzato Festool. Conservare con cura il manuale d'uso, le avvertenze di sicurezza, l'élenco delle parti di ricambio ed il documento comprovante l'acquisto. Per il resto sono valide le attuali condizioni di garanzia del costruttore.

Nota

In considerazione del continuo lavoro di ricerca e sviluppo ci riserviamo il diritto di apportare eventuali modifiche alle informazioni tecniche contentute nella presente documentazione.

REACH per prodotti Festool, gli accessori e il materiale di consumo

REACH è l'ordinanza sulle sostanze chimiche valida in tutte Europa dal 2007. Noi, in quanto "utenti finali", ovvero in quanto fabbricanti di prodotti, siamo consapevoli del nostro dovere di informazione nei confronti dei nostri clienti. Per potervi tenere sempre aggiornati e per informarvi delle possibili sostanze appartenenti alla lista di candidati e contenate nei nostri prodotti, abbiamo organizzato il seguente site web per voi: www.festool.com/reach
