Tipo de produto	Tupia de recorte
Marca	FESTOOL
Modelo	OFK 500 Q
Potência	450 W
Velocidade de rotação em vazio	28 000 rpm
Diâmetro máximo da fresa	27 mm
Peso	1,5 kg
Classe de proteção	Isolação dupla (classe II)
Ajuste da profundidade de corte	Por incrementos de 0,1 mm
Tampa de proteção	Sim, fornecido
Mesa de guia	Sim, integrado
Conexão para aspiração	Sim, adaptador para aspirador diâmetro 27 mm
Nível de pressão sonora	79 dB(A)
Nível de potência sonora	90 dB(A)
Valor de emissão de vibrações	< 2,5 m/s²
Alimentação	Rede elétrica (tensão e frequência de acordo com a placa de características)
Utilização conforme	Madeira, plásticos, materiais similares
Manutenção	Limpeza regular das aberturas de refrigeração; uso de peças originais Festool
Reparabilidade	Reparação exclusivamente por oficina autorizada Festool
Garantia	24 meses na União Europeia

Perguntas frequentes - OFK 500 Q FESTOOL

Como ajustar a profundidade de corte na OFK 500 Q?

Destrave o anel de ajuste (1.6) puxando o cursor de parada (1.8) para trás. Gire o anel para obter a profundidade desejada (um clique = 0,1 mm). Trave o anel empurrando o cursor de parada para a frente antes de ligar.

Como trocar a fresa na tupia Festool OFK 500 Q?

Destrave o anel de ajuste, gire-o até alinhar a haste (2.4) com um entalhe e, em seguida, pressione o botão de parada (2.5) para travar o eixo. Afrouxe o parafuso (2.1), remova a fresa antiga, insira a nova e aperte o parafuso. Solte o botão de parada e trave o anel.

Posso usar fresas de outras marcas com a OFK 500 Q?

Recomenda-se usar apenas fresas originais Festool para garantir segurança e qualidade. O uso de acessórios não Festool pode resultar em degradação dos resultados e exclusão da garantia.

Como conectar um aspirador à tupia?

Encaixe o adaptador do aspirador (1.4) no cotovelo de extensão (1.3) da tampa de proteção. Conecte uma mangueira de aspiração de diâmetro 27 mm ao adaptador. A máquina deve estar sempre conectada a uma aspiração durante o trabalho.

Quais são as instruções de segurança importantes para a OFK 500 Q?

Leia todas as instruções de segurança. Use protetor auricular (nível sonoro 90 dB(A)). Use fresas conformes à EN 847 para pelo menos 30.000 rpm. Segure a ferramenta apenas pelas superfícies isoladas. Fixe a peça com grampos. Use a máquina apenas com a tampa de proteção e a mesa de guia montadas.

Qual é o nível sonoro da tupia OFK 500 Q?

O nível de pressão sonora é de 79 dB(A) e o nível de potência sonora é de 90 dB(A) (incerteza K = 3 dB). É obrigatório usar protetor auricular.

Qual é o valor de emissão de vibrações da OFK 500 Q?

O valor de emissão de vibrações (soma vetorial tridimensional) é inferior a 2,5 m/s² com incerteza de medição K = 1,5 m/s², medido de acordo com EN 60745.

Quais materiais podem ser fresados com a OFK 500 Q?

A máquina foi projetada para madeira, plásticos e materiais similares. Permite o recorte de bordas e o perfilamento. O usuário é responsável por danos em caso de uso não conforme.

Como fazer a manutenção da tupia Festool OFK 500 Q?

Antes de qualquer intervenção, desconecte o plugue. Limpe regularmente a máquina e suas aberturas de refrigeração. Use exclusivamente peças de reposição originais Festool. Para qualquer reparo que exija a abertura do motor, dirija-se a uma oficina autorizada Festool.

Qual é a duração da garantia da OFK 500 Q?

A Festool concede uma garantia de 24 meses na União Europeia para qualquer defeito de material ou vício de fabricação, mediante apresentação da fatura. Danos devido ao desgaste natural, sobrecarga ou uso não conforme estão excluídos. O uso de acessórios não Festool pode anular a garantia.

MANUAL DE UTILIZADOR OFK 500 Q FESTOOL

CE-Declaração de conformidade: Declaramos, sob a)nossa

Respete las prescrições de segurançayardidas en su País.

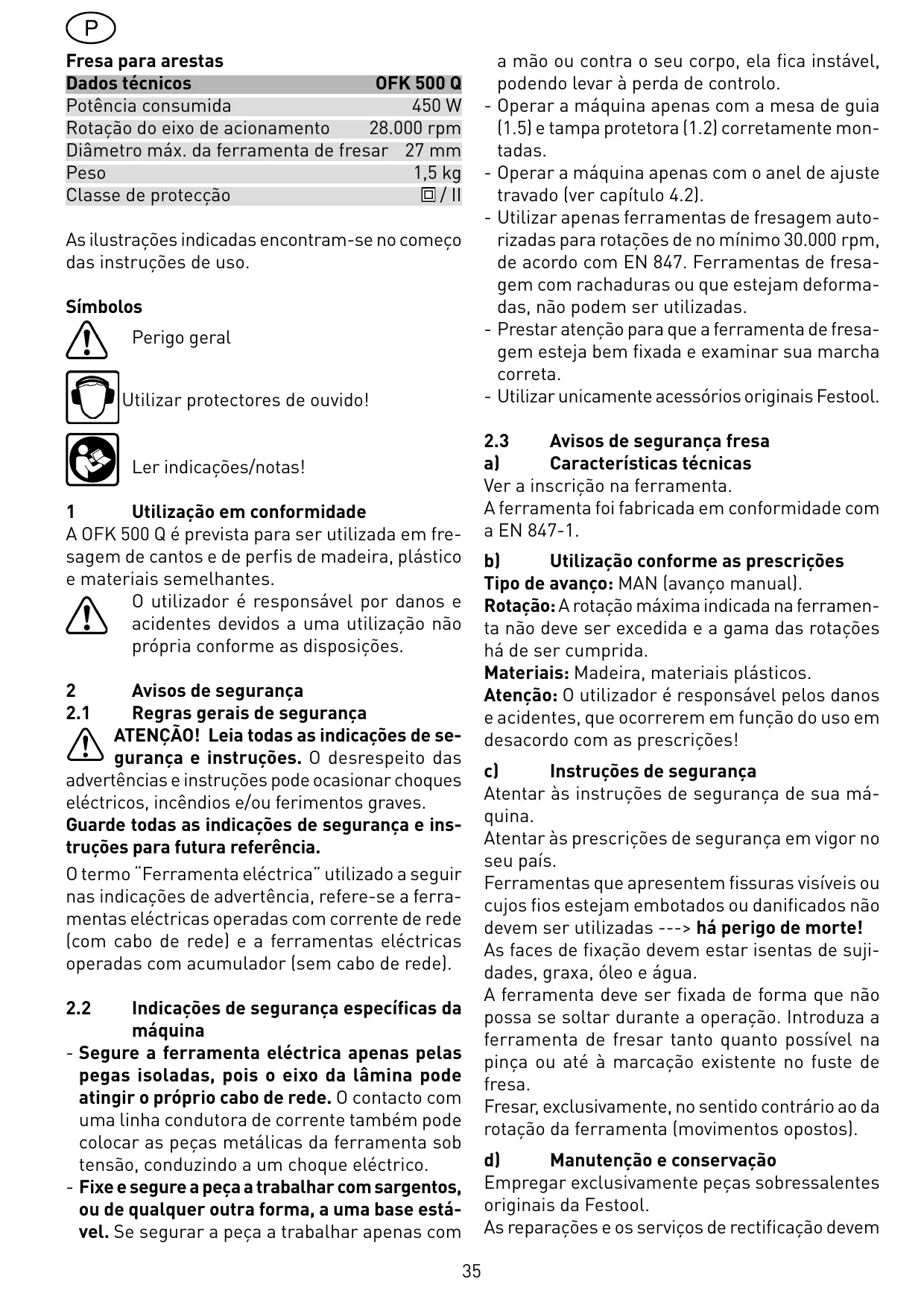

Dados tecnicos	OFK 500 Q
Potência consumida	450 W
Rotação do eixo deaponamento	28.000 rpm
Diâmetro máx. da ferramenta de fresar	27 mm
Peso	1,5 kg
Classe de proteção	#/II

As ilustrações indicadas encontrar-se no começo das instruções de uso.

Símbolos

Perigo geral

Utilizar protectores de ouvido!

1 Utilização em conformidade

A OFK 500 Q é prevista para ser'utilizada em freesagem de cantos e de perfis de madeira, plácico e materiais semelhantes.

0'utilizaré responsavel por danos e accidentes devidos a uma utilização nãopropriaria conforme as dispositions.

2 Avisos de seguranca

2.1 Regras gerais de seguranca

ATENÇA! Leia todas as指示ações de segurar e instruções. O desrespeito das advertências e instruções pode ocasionar choques eletricos, incendios e/ou ferimentos graves.

Guarde todas as indentações de segurar e instruções para futura referencia.

0 terme "Ferramenta electrica"utilizando aseguirnasindicacoesdeadvertencia,refere-seaferramentas electricas operadas com corrente de rede(com cabode rede) e a ferramentas electricasoperadascomaccumuladorsem cabode rede).

2.2 Indicações de segurarça espécíficas da boaquina

• Segure a ferramenta eletrica apenas pelas pegas isoladas, poised o eixo da lâmina pode atingir oproprio cabo de rede. O contacto com uma LINHA conducora de corrente también pode colocar as peças metalicas da ferramenta sob tensão, conducindo a umCHOque eletrico.
• Fixe e segure a peça a trabalho com sargentos, ou de qualquer outras forma, a uma base estável. Se segurar a peça a trabalho apenas com

a mão ou contra o seu corpo, ela fica instável, podendo levar à perda de controlo.

• Operar amaids apenas con a mesa de guia (1.5) e tampa protetora (1.2) corretamente montadas.
• Operar aMahonina apenas com o anel de ajustetravado (ver capitulo 4.2).
• Utilizar aspenas ferramentas de fresagem autorizadas para rotações de no-minimo 30.000 rpm, de acordo com EN 847. Ferramentas de fresagem com rachaduras ou que estejam deformadas, não podem ser realizadas.
• Prestar atençao para que a ferramenta de fresa gem esteja bem fixada e examinar sua marcha correta.
• Utilizar uniquamente acessórios originais Festool.

2.3 Avisos de segurarca fresa

a) Characterística tíncicas

Ver a inscrição na ferramenta.

A ferramenta foi fabricada em conformidade com a EN 847-1.

b) Utilização conforme as prescrições

Rotação: A rotação Tmaxima indica na ferramenta não deve ser exceedida e a gama das rotações há de ser cumprida.

Materials: Madeira, materiais plácicos.

Atença: O utilizescer é responsavel pelos danos e acidentes, que ocorrerem em funcao do uso em desacordo com as prescrições!

c) Instruções de segurança

Atentar às instruções de segurar de sua máquina.

Atentar às prescrições de segança em vigor no seu País.

Ferramentas que aparetem fissuras visíveis ou cujos fios estejam embotados ou danificados não devem ser realizadas ---> há perigo de morte!

As faces de fixação devem estar isentes de suji-dades, graxa, oleo eágua.

A ferramenta deve ser fixada de forma que não possa se soltar durante a operação. Introduza a ferramenta de hesar tanto quando possível naedinca ou até a marca existente no fuste dereshera.

Fresar, exclusivamente, no sentido contrário ao da rotação da ferramenta (movimentos opostos).

d) Manutenção e conservação

Empregar exclusivamente peças sobressalentes originais da Festool.

As reparacoes e os serviços de rectificacao devem

ser realizados somente por oficinas de assistencia的技术ica da Festool ou por pessoas devidamente qualificadas. A construcao da ferramenta nao deve ser alterada. Limpar a ferramenta, regularmente, da resina e sujidade (agente de limpeza com o valor pH entre 4,5 e 8).

As pastilhas com fio embotado podem ser rectificas, na face de aparas, até o menor de espessura da pastilha de 1 mm.

2.4 Informação relativa a ruido e vibração

Os valore determinados de acordo com a normal EN 60745 são, típically:

Nível de pressão acústica 79 dB(A)

Potência do nível acústico 90 dB(A)

Factor de insegurarca de medicao K = 3 dB

Utilizar protectores de ouvido!

Níveis totais de vibrações (soma vectorial de tíres sentidos) determinados em funcão da NE 60745:

Nível de emissão de vibrações

(3 eixos) a_h < 2.5 m/s^2

Incerteza K = 1,5m / s^2

Os valore de emissão (vibração, ruido) indicados foram medidos de acordo com as condições de ensaio na NE 60745 e servem de comparativo de ferramentas. São也是非常 adequados para uma avaliação provisória do coeficiente de vibrações e do[nível de ruido durante a aplicação. Os níveis de emissão indicados representam as aplicações principales da ferramenta electrica. No entanto, se a ferramenta electrica for realizada para outras aplicações, com outros acessórios ou com uma manutenção insufficiente, tal podeLER augmentar claramente o coeficiente de vibrações e o[nível de ruido durante todo o periodo de functimento. Para uma avaliação précisa durante um determinado periodo de functimento, devem tambem observar-se os tempos de trabalho em vazio e de paragem da ferramenta abrangidos. Tal pode reduzir consideravelmente o esforço durante todo o periodo de functimento.

3 Ligação eletrica e colocação em funcao namento

A tensão e a frequência da rede devem correspond às indicações constantes na placá de marca!

Antes de inserir a ficha naTomada da rede ou sacá-la da.thisa, a máquina sempre deve ser desligada!

Para ligar e desligar o cabo de conexão à rede, veja ilustração 3.

0 interruptor (1.7) serve como interruptor para ligar/desligar (ON/OFF) (I = LIGAR, 0 = DESLIGAR).

4 Ajustes na maquina

Antes de se efectuar qualquer trabalho na boaquina retiring sempre a ficha de ligação da tomada de corrente!

4.1 Montar a tampa protetora

• Fixar a tampa protetora (1.2) com o botão rotativo (1.1) no furo roscado (1.9) da mesa de guia.

0 pino (2.6) delve encostar na parte dian-teira (não no perímetro!) do rolamento de esfera.

4.2 Travar/destravar anel de ajuste

0 anel de ajuste (1.6) pode ser travado com a trava deslizante (1.8):

• Empurrar a trava deslizante para frente = trava o anel de ajuste,
• Empurrar a trava deslizante parainosaur = destravar o anel de ajuste.

Operar aquina apenas com o anel de ajuste travado!

4.3 Ajustar a profundidade de fresagem

• Destravar o anel de ajuste (1.6).
• Girando o anel de ajuste, ajustar a profundidade de fresagem desejada

(girando para esquerda = pouca profundidade de fresagem,

girando para direita = maior profundidade de fresagem).

Girando-se o anel de ajuste em um entalhe faz com que a profundidade de fresagem seraDSPimentada/reduzida em 0,1 mm.

• Travar o anel de ajuste.

4.4 Trocar ferramenta de fresagem

• Destravar o anel de ajuste (1.6).
• Girar o anel de ajuste até que o pino (2.4) esteja contraposto a um entalhe do anel de ajuste.
• Pressionar a tecla de bloqueio (2.5) e girar a ferramenta de fresagem (2.2) até que a tecla de bloqueio entange, prendendo assim o pinhão (2.3). Manter a tecla de bloqueio pressionada.
  -Afrouxar o parafuso (2.1).
• Retirar a ferramenta de fresagem (2.2).
• Colocar a nova ferramenta de fresagem.
• Apertar o parafuso (2.1).
• Soltar a tecla debloqueio e travar o anel de ajuste.

4.5 Aspiração

Ligue sempre aakraa a umsystema de aspiracao. Com o adaptor de aspiracao (1.4), aakraa pode ser connectada a um aspirador Festool.

• Encaixar o adaptor de aspiração (1.4) nos bocais (1.3) da tampa protetora.
• Conectar a mangueira de aspiração (0 27 mm) no adaptor de aspiração.

5 Trabalhar comaquina

Fixe sempre a peça a trabalho, de modo a que não se possa mover, ao ser trava-lhada.

Ajustar a profundidade de fresagem desejada e guiar a boaquina com um pressão uniforme ao longo do canto da coisa em trabalho. Prestar atençao para que a mesa de guia e o rolamento de esfera da ferramenta de fresar sempre estejam em contaço com a coisa em trabalho.

6 Conservação eeguardados

Antes de se efectuar qualquer trabalho na boaquina retiring sempre a ficha de ligação da tomada de corrente!

Mantenha o aparecido e as aberturas de ventilação sempre limpos.

Todo os trathestos de manutençao e reparacao, que exigem a abertura da carcaça do motor,sole poderm ser efectuadas por uma oficina autorizada do service(after-venda.

7 Acessórios, ferramentas

Utilize apenas acessórios e material de desgaste originais Festool previstos para esta ferramenta, poised estes componentes doSYSTEMA está adaptados uns aos outros. Em caso deutilização de acessórios e material de desgaste de outros fabricantes, éprovavel que a qualidade dos resultados dos travaços fique afectada,sendo de esperar umalimitação dos direitos à garantia.Em funcão dautilização, o desgaste da ferramenta ou o seu esforço pessoal pode fazer aumento. Poressa razão, proteja-se a si proprietary,à sua ferramenta e acos seuuns direitos à garantia,utilizando exclusivamente acessórios e material de desgaste originais Festool!

Consulte os números de encomenda dos acessórios e ferramentas no seu catalogo Festool ou na Internet em "www.festool.com".

8 Remocao

Não deite as ferramentas elétricas no lixo dométrico! Encaminhe as ferramentas, acessórios e embalagens para um reaproveitamento ecológico! Nesse caso, observe as regulamenteçõesnationais em vigor.

Apenas páises da UE: De acordo com a Directa Europea 2002/96/CE, as ferramentas electrónicas usadas devem ser recolhidas separatamente e ser sujeitas a uma reciclagem que proteja o meio ambiente.

9 Garantia

Para as{nossas ferramentas, oferecemosuma garantia em relacao a defeitos do material e de producao de acordo com as regulamentacoes legais especificas por pais, mas com uma duração minima de 12 meses. Dento dos pais da UE, a garantia tem uma duração de 24 meses (prova atraves da factura ou da guia de remessa).Os danos causados particulamente por una deteloracao/desgaste natural, sobrecarga,utilização incorrecta ou os danos provocados pelo Utilizador ou por outra utilização contrária ao manual de instruções ou os danos que ja eram conhecidos no momento da compra são excluidos da garantia. Temém se excluem os danos causados pelaUtilização de acessórios e material de desgaste que não sejam originais da Festool (p. ex. pratos de lixar). As reclamações so pode ser aceites se a ferramenta for devolvida intacta ao fornecedor ou a uma oficina de Servico Apos-venda Festool autorizada.Garde cuidadosamente omanual de instruções,asindicaçõesde seguranca,a lista de peças sobresseleentes e o recibo de compra.De resto,são validas as condições de garantia actuais do fabricante.

Nota: Devido aos constantes tratabalhos de pesquisa e desenvolvimento, reserva-se o direito a alteracoes dos dados技术和icos aquimentionados.

REACH para produits Festool, respectivos acessósios e material de desgaste

REACH é, desde 2007, o regulamento relativo a produits químicos, vazo em toda a Europa. Nós, quando „utilizadores subjacentes“, ou está, fabricante de produits, estamos conscientes donoxo dever de informar os outros pacientes. Para o fazer sempreactualizo e para o informar sobre possíveis materiais da lista de candidados aos outros produits, criamos o segunte website para si: www.festool.com/reach
