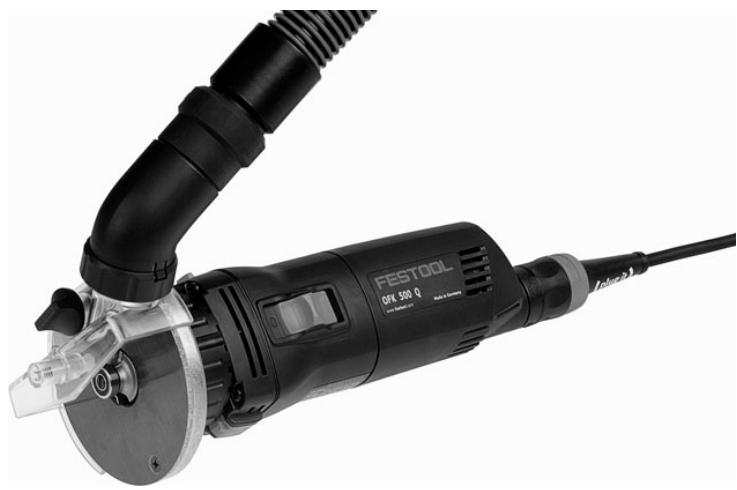

Producttype	Kantenfrees
Merk	FESTOOL
Model	OFK 500 Q
Vermogen	450 W
Onbelast toerental	28.000 omw/min
Max. freesdiameter	27 mm
Gewicht	1,5 kg
Beschermingsklasse	Dubbele isolatie (klasse II)
Instelling snedediepte	Per klik van 0,1 mm
Beschermkap	Ja, meegeleverd
Geleideplaat	Ja, geïntegreerd
Aansluiting voor afzuiging	Ja, adapter voor stofzuiger diameter 27 mm
Geluidsdrukniveau	79 dB(A)
Geluidsvermogenniveau	90 dB(A)
Trillingsemissiewaarde	< 2,5 m/s²
Voeding	Netstroom (spanning en frequentie volgens typeplaatje)
Overeenkomstig gebruik	Hout, kunststof, soortgelijke materialen
Onderhoud	Regelmatig reinigen van de koelsleuven; gebruik van originele Festool onderdelen
Repareerbaarheid	Reparatie uitsluitend door een erkende Festool werkplaats
Garantie	24 maanden binnen de Europese Unie

Veelgestelde vragen - OFK 500 Q FESTOOL

Hoe stel ik de snedediepte in op de OFK 500 Q?

Ontgrendel de stelring (1.6) door de stopgreep (1.8) naar achteren te trekken. Draai de ring tot de gewenste diepte (één klik = 0,1 mm). Vergrendel de ring door de stopgreep naar voren te duwen voordat u de machine inschakelt.

Hoe vervang ik de frees op de Festool OFK 500 Q?

Ontgrendel de stelring, draai deze tot de as (2.4) in één lijn staat met een inkeping, druk vervolgens op de stopknop (2.5) om de spil te blokkeren. Draai de schroef (2.1) los, verwijder de oude frees, plaats de nieuwe frees en draai de schroef weer vast. Laat de stopknop los en vergrendel de ring.

Kan ik frezen van andere merken gebruiken met de OFK 500 Q?

Het wordt aanbevolen om uitsluitend originele Festool frezen te gebruiken om de veiligheid en kwaliteit te garanderen. Het gebruik van niet-Festool accessoires kan leiden tot verminderde resultaten en uitsluiting van de garantie.

Hoe sluit ik een stofzuiger aan op de freesmachine?

Druk de stofzuigeradapter (1.4) op de verlengbocht (1.3) van de beschermkap. Sluit een afzuigslang met een diameter van 27 mm aan op de adapter. De machine moet tijdens het werk altijd op een afzuiging worden aangesloten.

Wat zijn de belangrijke veiligheidsvoorschriften voor de OFK 500 Q?

Lees alle veiligheidsvoorschriften. Draag gehoorbescherming (geluidsniveau 90 dB(A)). Gebruik frezen die voldoen aan EN 847 voor minimaal 30.000 omw/min. Houd het gereedschap alleen vast bij de geïsoleerde oppervlakken. Zet het werkstuk vast met klemmen. Gebruik de machine alleen met de gemonteerde beschermkap en geleideplaat.

Wat is het geluidsniveau van de freesmachine OFK 500 Q?

Het geluidsdrukniveau is 79 dB(A) en het geluidsvermogenniveau is 90 dB(A) (onzekerheid K = 3 dB). Het is verplicht om gehoorbescherming te dragen.

Wat is de trillingsemissiewaarde van de OFK 500 Q?

De trillingsemissiewaarde (driedimensionale vectorsom) is lager dan 2,5 m/s² met een meetonzekerheid K = 1,5 m/s², gemeten volgens EN 60745.

Welke materialen kunnen worden gefreesd met de OFK 500 Q?

De machine is ontworpen voor hout, kunststof en soortgelijke materialen. Het maakt het frezen van randen en profileren mogelijk. De gebruiker is verantwoordelijk voor schade bij oneigenlijk gebruik.

Hoe onderhoud ik de Festool OFK 500 Q?

Trek vóór elke ingreep de stekker uit het stopcontact. Reinig de machine en zijn koelsleuven regelmatig. Gebruik uitsluitend originele Festool reserveonderdelen. Voor reparaties die het openen van de motor vereisen, neem contact op met een erkende Festool werkplaats.

Wat is de garantieduur van de OFK 500 Q?

Festool geeft 24 maanden garantie binnen de Europese Unie op materiaal- of fabricagefouten, op vertoon van de factuur. Schade door normale slijtage, overbelasting of oneigenlijk gebruik is uitgesloten. Het gebruik van niet-Festool accessoires kan de garantie doen vervallen.

GEBRUIKSAANWIJZING OFK 500 Q FESTOOL

D	Originalbedienungsanleitung/Ersatzteilliste	6
GB	Original operating manual/Spare parts list	9
F	Notice d'utilisation d'origine/Liste de pieces de rechange	12
E	Manual de instrucciones original/Lista de piezas de repuesto	15
I	Istruzioni per l'uso originali/Elenco parti di ricambio	18
NL	Originele gebruiksaanwijzing/Lijst met reserveonderdelen	21
S	Originalbruksanvisning/Reservdelsliste	24
FIN	Alkuperäiset käytöohjeet/Varaosaluettelo	27
DK	Original brugsanvisning/Reservedelsliste	30
N	Originalbruksanvisning/Reservedelsliste	32
P	Manual de instruções original/Lista de peças sobreselentes	35
RUS	Оригинал Рожовсква по заclпуатаци/Перechень заимастych частей	38
CZ	Originál námodu k obsluze/Seznam náhradních dílù	41
PL	Oryginalna instrukcja eksploatacji/Lista.czěsci zamiennych	44

OFK 500 Q

Technische specificaties	OFK 500 Q
Vermogen	450 W
Toerental van de aandrijfas	28.000 omw./min
Max. diameter van het freesgereedschap	27 mm
Gewicht	1,5 kg
Beschermingsklasse	☐/ II

De aangegeven afbeeldingen staan aan het begin van de gebruiksaanwijzing.

Symbolen

Waarschuwing voor algemeen gevaar

Handleiding/aanwijzingen lezen!

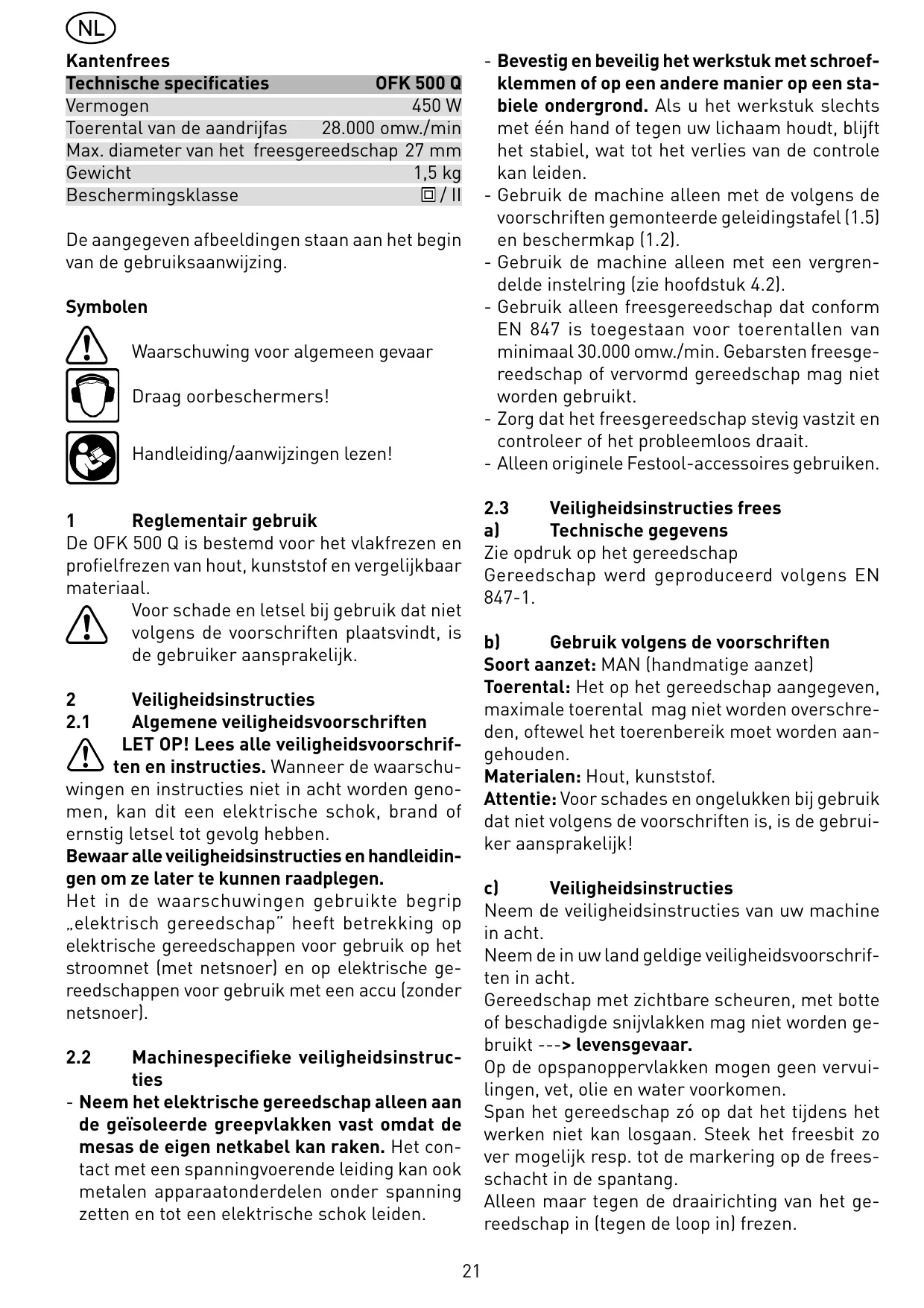

De OFK 500 Q is bestemd voor het vlakfrezen en profielfrezen van hout, kunststof en vergelijkbaar materiaal.

Voor schade en letsel bij gebruik dat nicht volgens de voorschriften plaatsvindt, is de gebruiker aansprakelijk.

2 Veiligheidsinstructies

2.1 Algemene veiligheidsvoorschriften

LET OP! Lees alle veriligeidsvoorschriften en instructies. Wanneer de waarschu-wingen en instructies nicht in acht worden geno-men, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.

Bewaar alle veiligheidsinstructies en handleidingen om ze later te konnen raadplegen.

Het in de waarschuwingen gebruikte begrip „elektrisch gereedschap" heeft betrekking op elektrische gereedschappen voor gebruik op het stroomnet (met netsnoer) en op elektrische gereedschappen voor gebruik met een accu (zonder netsnoer).

2.2 Machinespecifieke veiligheidsinstru-ties

• Neem het elektrische gereedschap alleen aan de geisoleerde greepvlakken vast,ondat de mesas de eigen netkabel kan raken.Het contact met een spanningvoerende leiding kan ook metalen apparaatonderdelen onder spanning zetten en tot een elektrische schok leiden.

• Bevestig en beveilig het werkstuk met schroef-klemmen of op een andere manier op een stabiele ondergrond. Als u het werkstuk slechts met een hand of gegen uw lichaam houdt, blijft het stabiel, wat tot het verlies van de contrôle kan leiden.

• Gebruik de machine alleen met de volgens de voorschriften gemonteerde geleidingstafel (1.5) en beschermkap (1.2).
• Gebruik de machine alleen met een vergrendelde instelring (zie hoofdstuk 4.2).
• Gebruik alleen freesgereedschap dat conform EN 847 is toegestaan voor toerentallen van minimaal 30.000 omw./min. Gebarsten freesgereedschap of cervormd gereedschap mag nicht worden gebruikt.
• Zorg dat het freesgereedschap stevig vastzit en controllerer of het probleemloos draait.
• Alleen originele Festool-accessoires gebruiken.

2.3 Veiligheidsinstructies frees

Zie opdruk op het gereedschap

b) Gebruik volgens de voorschriften

Soort aanzet: MAN (handmatige aanzet)

Toerental: Het op het gereedschap aangegeven, maximale toerental mag Niet worden overschreten, oftewel het toerenbereik moet worden aangehouden.

Materialen: Hout, kunststof.

Attentie: Voor schades en ongelukken bij gebruik dat Niet volgens de voorschriften is, is de gebrui-ker aansprakelijk!

c) Veiligheidsinstructies

Neem de veiligheidsinstructies van uw machine in acht.

Neem de in uw land geldige veiligheidsvoorschriften in acht.

Gereedschap met zichtbare scheuren, met botte of beschadigde snijvlakken mag nicht worden gelebruikt ---> levensgevaar.

Op de opspanopppervlakken mogen geen verrui- ingen, vet, olie en water voorkomen.

Span het gereedschap zo op dat het tijdens het werkken Niet kan losgaan. Steek het freesbit zo ver möglichk resp. tot de marketing op de freesschacht in de spontang.

Alleen maar gegen de draairichting van het gereedschap in (tegen de loop in) freeze.

d) Onderhoud en verzorging

Er mogen alleen originele Festool-onderdelen worden gezruikt.

Reparaties en schuurwerkzaamheden mogen alleen door Festool-servicewerkplaatsen of door deskundigen worden uitgevoerd.

De constructie van het gereedschap mag nicht worden veranderd.

Onthars en reinig het gereedschap regelmatig (reinigungsmiddel met pH-waarde tussen 4,5 en 8). Botte snijvlakken können worden nageslepen op het opspanoppervlak tot een minimale snijvlak-dikte van 1 mm.

2.4 Informatie over geluidsoverlast en trilling

De volgens EN 60745 bepaalde waarden bedragengewoonlijk:

Geluidsdrukniveau 79 dB(A)
Geluidsvermögensniveau 90 dB(A)
Meetonzekerheidstoeslag K = 3dB

Totale trillingswaarden (vectorsom van drie rich-tingen) bepaald volgens EN 60745:

Trillingsemissiewaarde

(3-assig) a_h < 2.5 ~m / s^2

Onzekerheid K = 1,5m / s^2

De aangegeven emissiewaarden (trilling, geluid) zijn gemeten volgens de testvoorwaarden in EN 60745 en dieren voor de machinevergelijking. Aande hand van deze waarden kan ook een voorlopigeinschatting van de trillings- en geluidsbelastingtijdens het gebruik worden gemaakt. De aangegeven emissiewaarden gelden voor de belangrijkstetoepassingen van het elektrische gereedschap.

Wordt het elektrisch gereedschapECHter voor andere toepassingen of met ander inzetgereedschap gebruikt, of is het onvoldoende onderhoden, dan kan hierdoor de trillings- en geluidsbelasting gedurende de hele werklijk aanzienlijk worden verhoogd. Met het oog op een vastgelegde werkperiode dienen voor een juiste beoordealing ook de hierin optredende vrijloop- en stilstandtijden van de machine in acht te worden genomen. De belasting over de totale werkperiode kan opDEX manier aanzienlijk worden verminderd.

3 Elektrische aansluiting en inbedrijfstelling

De netspanning en frequently要去en overeenkomen met de gegevens op het typeplaatje!

Schakel de machine vór het aansluten of loskoppelen van de aan-sluiting op het elektriciteitsnet.altijd uit!

Zie figuur 3 voor het aansluiten en ontkoppelen van het netsnoer.

De schakelaar (1.7) dient als aan-/uit-schakelaar (I = AAN, 0 = UIT) .

4 Installingen aan de machine

Als aan de machine worden gewerkt, dient.altijd de stekker uit het stopcontact te worden gehaald!

Bevestig de beschermkap (1.2) met de draaiknop (1.1) aan de opening met schroefdraad (1.9) van de geleidingstafel.

De stift [2.6] dient op de voorzijde (niet op de omtrek!) van de kogellager aan te sluiten.

4.2 Instelring vergrendelen/ontgrendelen

Deinstelring (1.6) kan met de vergrendelings-schuif (1.8) worden vergrendeld:

• Vergrendelingsschuif maar voren schuiven = instelring vergrendelen,
• Vergrendelingsschuif maar weiteren schuiven = instelring ontgrendelen.

De machine alleen met vergrendelde instelring gebruiken!

4.3 Freesdiepte instellen

• Ontgrendel de instelring (1.6).
• Stel de gewenste freesdiepte in door aan de insteling te draaien

(naar links draaien =kleinere freesdiepte,naar rechts draaien = grotere freesdiepte).Door de instelring een uitsparing te verdraien neemt de freesdiepte met 0,1 mm af/toe.

-Vergrendel de instelring.

4.4 Freesgereedschap verrangen

• Ontgrendel de instelring (1.6).
• Draai de instelring tot de stift (2.4) gegenover een uitsparing van de instelring ligt.

• Druk op de vergrendelingstoets (2.5) en draai het freesgereedschap (2.2) tot de vergrendelingstoets vastklikt en daardoor de spindel (2.3) vergrendelt. Houd de vergrendelingstoets ingedrukt.

• Draai de bout (2.1) los.

• Verwijder het freesgereedschap (2.2).

• Plaats niewu freesgereedschap.

• Draai de bout (2.1) stevig vast.

• Laat de vergrendelingstoets los en vergrendel de instelring.

4.5 Afzuiging

Sluit de machine alteijd aan op een afzui- ing.

Met de afzuigadapter (1.4) kan de machine op een Festool-afzuigapparaat worden aangesloten.

• Steek de afzuigadapter (1.4) op de afzuigaansluiting (1.3) van de beschermkap.
• Sluit de afzuigslang (Ø 27 mm) op de afzuigadapter aan.

5 Werken met de machine

Bevestig het werkstuk.altijd zo,dat hettijdens de bewerking Niet kan bewegen.

Stel de gewenste freesdiepte in en geleid de machine met gelijkmatte gnelheid langs de kant van het werkstuk. Zorg dat de geleidingstafel en de kogellager van het freesgereedschap.altijd contact make n met het werkstuk.

6 Onderhoud

Als aan de machine worden gewerkt, dient.altijd de stekker uit het stopcontact te worden gehaald!

Machine en ventilationsleuven algid schoon houden.

Alle onderhouds- en reparatiewerkzaamheden, waarvoor het vereist is de motorbehuing te openen, mogen alleen door een geauthoriserde onderhoudswerkplaats worden uitgevoerd.

7 Accessoires, gereedschap

Maak uitsluitend gebruik van de voor deze machine bestemde originele Festool-accessoires en het Festool-verbruiksmaterialial, waar deze system-componenten optimaal op elkaar zijn afgestemd. Bij het gebruik van accessoires en verbruiksmaterialiaal van andere leveranciers is een kwalitatieve beinvloeding van de werkresultaten en een beperking van de garantieaanspraken waarschijnlijk. Alaar gelang de toepassing kan de slijtage van de machine of de persoonlijke belasting van uzelf toenemen. Bescherm.daarom uzelf,uw machine en uw garantieaanspraken door uitsluitend gebruik te makev van originele Festool-accessoires en Festool-verbruiksmaterialiaal! De bestelnummers voor accessoires en gereedschap vindt u in uw Festool-catalogus of op het Internet bij "www. festool.com".

8 Afvalverwijdering

Geef elektrisch gereedschap Niet met het huisvuil mee! Voer de apparaten, accessoires en verpakkingen op milieuvriendelijk wijze af! Neem waarbij de geldende nationale voorschriften in acht.

Alleen EU: Volgens de Europese richtlijn 2002/96/EG dienen oude elektrische apparaten geschaden te worden ingezameld en op milieuuvriendelijk wijze te worden afgevoerd.

9 Garantie

Voor onsze toestellen verlenen we op materiaal- of productiefouten garantie conform de landspecifieke wettelijke befalingen, minstensECHter 12 maanden. Binnen de lidstaten van de EU bedraagt de garantietermijn 24 maanden (bewijs door rekening of afleveringsbewijs). Schade door natuurlijke slijtage, overbelasting, ondeskundige behandeling of schade voroorzaakt door de gebruiker of door gebruik ingaande gegen de aanwijzingen in de gebruiksaanwijzing of schade die bij de aankoop gekend was, blijftuitgesloten van de garantie. Ook schade die is terug te voeren op het gebruik van Niet-originele accessoires en verbruiksmaterialen (bijv. steunschijf) worden nicht in aanmerking genomen. Klachten kuren alleen aanvaard worden als het toestel in+zijn geheel maar de leverancier ofaar een geauthoriseerde Festool-onderhoudswerkplaats teruggestuurd worden. Bewaar de gebruiksaanwijzing,veiligheidsvoorschriften, onderdelenlijst en het aankoopbewijs zorgvuldig. Overigens gelden de actuèle garantiebepalingen van de fabrikant.

Opmerking

Wegens de permanente onderzoeks- en ontwikkelingswerkzaamheden zijn wijzigingen aan de hier gegeven technische informatie voorbehoven.

REACH voor producten, accessoires en verbruiksmaterialiaal van Festool

REACH is de sinds 2007 in heel Europa toepasselijkke chemicalienverordering. Wij als „downstreamgebruiker“, dus als fabrikant van producten,+zijn ons bewust van once informatieplicht gegenover once klanten. Om u.altijd over de meest actuele stand van zaken op de hoogte te houden en over möglichke stoffen van de kandidatenlijst in once producten te informeren, hebben wij de volgende website voor u geopend:

www.festool.com/reach
