GEBRUIKSAANWIJZING OF 1400EQ FESTOOL

D	Originalbedienungsanleitung/Ersatzteilliste	7
GB	Original operating manual/Spare parts list	13
F	Notice d'utilisation d'origine/Liste de pieces de rechange	18
E	Manual de instrucciones original/Lista de piezas de repuesto	24
I	Istruzioni per l'uso originali/Elenco parti di ricambio	28
NL	Originele gebruiksaanwijzing/Lijst met reserveonderdelen	35
S	Originalbruksanvisning/Reservdelsliste	40
FIN	Alkuperäiset käytöohjeet/Varaosaluettelo	45
DK	Original brugsanvisning/Reservedelsliste	50
N	Originalbruksanvisning/Reservedelsliste	55
P	Manual de instruções original/Lista de peças sobreselentes	60
RUS	Оригинал Рожовсква по заимлуатаци/Перechень заимных частей	65
CZ	Original námodu k obsluze/Seznam náhradních dílù	71
PL	Oryginalna instrukcja eksploatacji/Lista.czěsci zamiennych	76

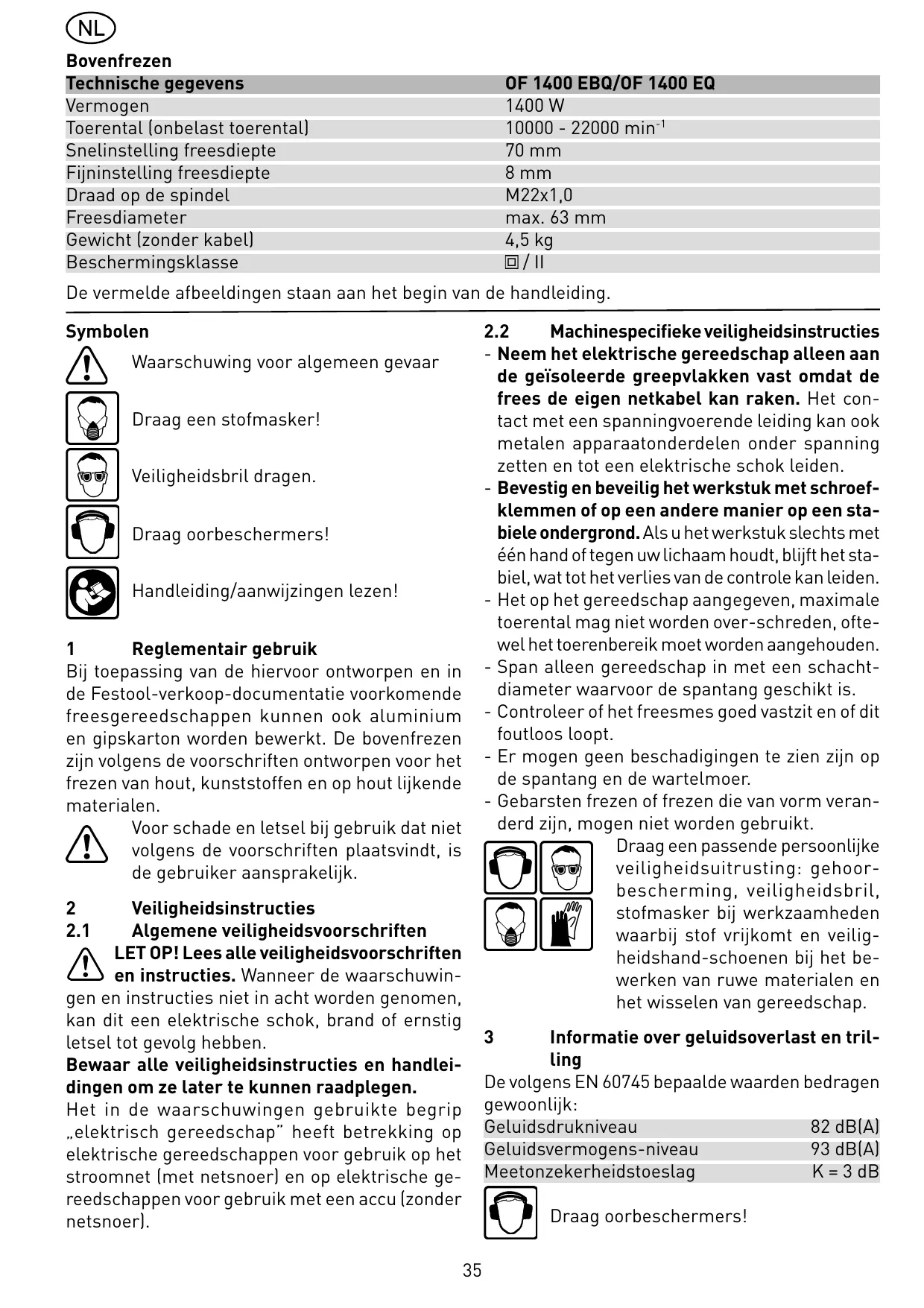

De vermelde afbeeldingen staan aan het begin van de handleiding.

Symbolen

Waarschuwing voor algemeen gevaar

Draag een stofmasker!

Veiligheidsbril dragen.

Handleiding/aanwijzingen lezen!

Bij toepassing van de hiervoor ontworpen en in de Feststool-verkoop-documentatie voorkomende freesgereedschappen+kunnen ook aluminium en gipskarton worden bewerkt. De bovenfrezen zijn volgens de voorschriften ontworpen voor het frezen van hout, kunststoffen en op hout lijkende materialen.

Voor schade en letsel bij gebruik dat nicht volgens de voorschriften plaatsvindt, is de gebruiker aansprakelijk.

2 Veiligheidsinstructies

2.1 Algemene veiligheidsvoorschriften

LET OP! Lees alle verilgheidsvoorschriften en instructies. Wanneer de waarschuingen en instructies nicht in acht worden genomen, kan dit een elektrische schok, brand of ernstig letsel tot gevolg Hebben.

Bewaar alle veiligheidsinstructies en handlei-dingen om ze later te konnen raadplegen.

Het in de waarschuwingen gebruikte begrip „elektrisch gereedschap" heeft betrekking op elektrische gereedschappen voor gebruik op het stroomnet (met netsnoer) en op elektrische gereedschappen voor gebruik met een accu (zonder netsnoer).

2.2 Machinespecifiekeveiligheidsinstructies

• Neem het elektrische gereedschap alleen aan de geïsoleerde greepvlakken vast,ondat de frees de eigen netkabel kan raken. Het contact met een spanningvoerende leiding kan ook metalen apparaatonderdelen onder spanning zetten en tot een elektrische schok leiden.
• Bevestig en beveilig het werkstuk met schroef-klemmen of op een andere manier op een stabiele ondergrond. Als u het werkstuk slechts met een hand of gegen uw lichaam houdt, blijft het stabiel, wat tot het verlies van de controle kan leiden.
• Het op het gereedschap aangegeven, maximale toerental mag Niet worden over-schreden, oftewel het toerenbereik moet worden aangehouden.
• Span alleen gereedschap in met een schacht-diameter waarvoor de spantang geschikt is.
• Controller of het freesmes goed vastzit en of dit fouloos loopt.
• Er mogen geen beschadigingen te zien zich op de spontang en de wartelmoer.
• Gebarsten frezen of freeze die van vorm veranderd zich,ogens Niet worden gebruikt.

Draag een passende persoonlijke veiligheidsuitrusting: gehoor-bescherming, veiligheidsbril, stofmasker bij werkzaamheden waar bij stof vrijkomt en veiligheidshand-schoenen bij het bewerken van ruwe materialen en het wisselen van gereedschap.

3 Informatie over geluidsoverlast en trilling

De volgens EN 60745 bepaalde waarden bedragengewoonlijk:

Geluidsdrukniveau 82 dB(A)

Geluidsvermogens-niveau 93 dB(A)

Meetonzekerheidstoeslag K = 3 dB

Totale trillingswaarden (vectorsom van drie rich-tingen) bepaald volgens EN 60745:

Trillingsemissiewaarde (3-assig) a_h = 3.5 m/s^2 Onzekerheid K = 2.0 m/s^2

De aangegeven emissiewaarden (trilling, geluid) zijn gemeten volgens de testvoorwaarden in EN 60745 en dwellen voor de machinevergelijking. Aan de hand van deze waarden kan ook een voorlopige inschatting van de trillings- en geluidsbelastingijdens het gebruik worden gemaakt.

De aangegeven emissiewaarden gelden voor de belangrijkste toepassingen van het elektrische gereedschap. Wordt het elektrisch gereedschap echter voor andere toepassingen of met ander inzetgereedschap gezruikt, of is het onvoldoende onderhouden, dan kan hierdoor de trillings- en geluidsbelasting gedurende de hele werkelijk aanzienlijk worden verhoogd. Met het oog op een vastgelegde werkperiode dienen voor een juiste beoordealing ook de hierin optredende vrijloop- en stilstandtijden van de machine in acht te worden genomen. De belasting over de totale werkperiode kan op deze manier aanzienlijk worden verminderd.

4 Elektrische aansluiting en inbedrijfstelling

De netspanning en frequently要去en overeenkomen met de gegevens op het typeplaatje!

De schakelaar (1.13) dient als aan-/uit-schakelaar (1 = aan/0 = uit) . Voor continubedrijf kan hij met de vergrendelknop aan de zijkant (1.12) worden vastbezet. Door nogmaals op de schakelaar te drukken, kan de vergrendeling waar ongedaan worden gemaatk. Zie figuur 2 voor het aansluiten en ontkoppelen van het netsnoer.

5 Installingen aan de machine

Als aan de machine worden gewerkt, dient.altijd de stekker uit het stopcontact te worden gehaald!

5.1 Elektronica

Werk Niet met de machine, wanner de elektronica defect is, odomat dit kan leiden tot te hoge toerentallen. Er is spreke van een defecte elektronica, wanner er geen zachte aanloop is of regeling van het toerental Niet möglichkt.

De OF 1400 EBQ, OF 1400 EQ beschikt over een volledige golfelektronica met de volgende kenmerken:

Zachte aanloop

De zachte aanloop zorgt voor een stootvrijne aan-loop van de machine.

Toerentalregeling

Het toerental kan met de stelknop (1.10) traploostussen 10000 en 22000min^-1 worden ingesteld. Hiermee=kunt u de freessnelheid van het betreffende materiaal optimaal aanpassen:

material	freesdiameter [mm]			aanbevolen uitvoering frees
	10 - 25 | 25 - 40 | 40 - 60 niveau stelwieltje
hardout	6 - 4	5 - 3	3 - 1	HW (HSS)
zachthout	6 - 5	6 - 3	4 - 1	HSS (HW)
gelamineerde spaanderplaat	6 - 5	6 - 3	4 - 2	HW
kunststof	6 - 4	5 - 3	2 - 1	HW
aluminium	3 - 1	2 - 1	1	HSS (HW)
gipskarton	2 - 1	1	1	HW

Constant toerental

Het vooraf ingestelde toerental worden bij onbelast toerental en bij bewerking constant gehonden.

Temperatuurbveiliging

Bij een te hoge temperatuur van de motor worden de stroomtoevoer en het toerental verminderd. De machine loopt nog maar met een gelding vermogen, zodate de motor met behulp van de motorventilatie snel kan afkoelen. Wanner de motor is afgekoeld, herneemt de machine vanzelf waar zijn normale toerental.

Rem (OF 1400 EBQ)

De OF 1400 EBQ heeft een elektronische rem die, na het uitschakelen van de machine, de spindel met het gereedschap in ca. 2 seconden volledig tot stilstand brengt.

5.2 Gereedschap wisselen

Voor het wisselen van gereedschap(Int sunt u de machine op zichkop zetten.

a) Gereedschap inbrengen

• Plaats het freesgereedschap zo ver möglichk, maar tenminste tot de markings () op de freesschacht in de geopende spontang. Wanner de spontang (3a.2) Niet zichtaar is door de wartelmoer (3a.3),要去 het freesgereedschap (3a.1) tenminste zo ver in de spontang worden geleid dat de markings Niet meer boven de wartelmoer uitsteekt.

• Druk op de schakelaar (1.14) voor de spindelvergrendeling aan de rechterkant.

• Trek moer (1.15) met een steeksleutel (SW 24) vast.

Aanwijzing: de spindelvergrendeling blokkeert de motorspindel slechts in een draairichting. Daarom hoeft de schroefsleutel bij het openen en sluiten van de moer Niet te worden afgenomen, maar kan als een ratelBeen en weer worden bewogen.

b) Gereedschap uitenemen

• Druk op de schakelaar (1.14) voor de spindelvergrendeling aan de linkerkant.
• Draai de moer (1.15) met een steeksleutel SW 24 zover los, tot u waarstand voelt. Overwin deze waarstand door de steeksleutel verder te draaien.
• Verwijder de frees.

5.3 Het wisselen van een spontang

Er zijn spantangen voor de volgende schachtdiameters verkrijgbaar: 6,0 mm, 6,35 mm, 8 mm, 9,53 mm, 10 mm, 12 mm, 12,7 mm (zie voor bestelnummers de Festool-catalogus of Internet „www.festool.com”).

• Draai moer (1.15) volledig los en neem hem samen met de spantang uit de spindel.
• Zet een neue spontang met moer in de spindel en draai de moerlicht aan. Draai de moer nicht vast aan indien er geen frees in ingespannen!

5.4 Het instellen van de freesdiepte

Het instellen van de freesdiepte gebeurt in drie stappen:

a) Het instellen van het nulpunt

• Open de spanhendel (1.6), zodate die diepteaanslag (1.7) vrij kan worden bewogen.
• Zet de bovenfrees met de freestafel (1.9) op een effen ondergrond. Draai de draaiknop (1.5) los en duw de machine zover maar beneden dat de frees de ondergrond raakt.
• Klem de machine in deze stand vast door de draaiknop (1.5) te sluiten.
• Duw de diepte-aanslag gegen een van de drie vaste aanslagen van de draaibare revolveraanslag (1.8).

Met een schroevendraaier=kunt u iedere vaste aanslag individuel in hoogte instellen:

Vaste aanslag

min. hoopte/max. hoohte

A	38 mm/44 mm
B	44 mm/54 mm
C	54 mm/67 mm

• Duw de wijzer (1.3) zover maar beneden dat hij op de schaal (1.1) 0 mm aangeeft.

Klopt de nulstand nicht, dan kan dit met de schroef (1.2) op de wijzer worden gecorrigeerd.

b) Freesdiepte vastleggen

De gewenste freesdiepte kan ofwel met de dieptesnelverstellung ofwel met de diepte-fijnafstelling worden vastgelegd.

Diepte-snelverstelling: Trek de diepte-aanslag (1.7) zover maar boven dat de wijzer de gewenste freesdiepte aangeeft. Klem de diepteaanslag met de spanhendel (1 .6) in deze stand vast.

Diepte-fijninstelling: Klem de diepteaanslag met de spanhendel (1 .6) vast. Stel de gewenste freesdiepte in door te draaien aan de instelknop (1.4). Als u de instelknop een streepje draait, verandert de frees-diepte met 0,1 mm. Een volledige omwenteling levert 1 mm op. Met de draaiknop kan de instelling met max. 8 mm veranderd worden.

c) Freesdiepte bijstellen

• Draai de draaiknop (1.5) los en druk de machine zover maar beneden dat de diepte-aanslag de vaste aanslag aanraakt.
• Klem de machine in deze stand vast door de draaiknop (1.5) te sluiten.

5.5 Afzuiging

Sluit de machine alteijd aan op een afzui- ging.

• Monteer de afzuigkap op de freestafel door eerst de afzuigkap met de beiden stiften (3.1) in de uitsparingen (3.2) van de freestafel aan te brengen, cervolgens de afzuigkap op de freestafel te zieten en de hendel (3.5) om te slaan.
• Om de afzuigkap bij een gemonteerde frees te kuren in- en uitbouwen kan de uitsparing (3.3) in de afzuigkap worden geopend door aan de segmenten (3.4) te draaien. Voor een optimale afzuiging dient de uitsparingijdens het werk met behulp van het draaibare segment te zijn afgesloten.

Op de afzuigaansluiting [3.6] kan een Festoolafzuiigapparaat met een afzuiigslang met een diameter van 36~mm of 27~mm (36 mm aanbevolen wegens het geringere verstoppingsgevaar) worden aangesloten.

Spaanvanger KSF-OF

Door de spaanvanger KSF-OF (gedeeltelijk inbegren bij de levering) worden de effectiviteit van de afzuigbing bij het kanthiczen verbeterd.

De montage gebeurt opdezelfde wijze als bij de kopieerring (Afbeelding 8).

De kap kan met een beugelzaag langs de groeven worden afgesneden en hierdoor worden verkleind.

De spaanvanger kan bij binnenradii met een minimale radius van 40~mm worden gebruikt.

6 Werken met de machine

Bevestig het werkstuk.altijd zo,dat het tijdens de bewerking Niet kan bewegen.

De machine dient steeds met beiden handen aan de waarvoort bestemde handgrepen (1.5, 1.11) te worden vastgehonden.

Gebruik een stofmasker bij werkzaam-heden waar bij stof vrijkomt.

Werk algtdusdanig dat de bewegingsrichting van de boenfrees tegengesteld is aan de draairichting van de frees (tegenlopend freeze)!

Alleen in tegendraaiing freeze (aanvoerrichting van de machine in snijrichting van het gereedschap, afbeelding 9).

6.1 Bewerken van aluminium

Bij de bewerking van aluminium dient men zich uit veiligheidsoverwegingen te houden aan de volgende maatregelen:

• Gebruik een aardlek{FI-, PRCD-}schakelaar als voorschakeling.
• Sluit de machine aan op een geschikt afzuigapparaat.
• Verwijder regelmatig stofafzettingen uit het motorhuis van de machine.

Draag een veiligheidsbril.

6.2 Frezen uit de vrijie hand

Voornamelijk bij het frezen van letters en figuren en bij het bewerken van kanten d.m.v. frezen met aanloopring of geleidingsstift wordenuit de vrij hand gefreesd.

6.3 Frezen met zijaanslag

Voor parallel aan de kant van het werkstuk verlopende werkzaamheden kan de meegeleverde zijaanslag (4.2) worden gezruikt.

• Klem de beiden geleidingsstangen (4.2) met de twee draaikNOPpen (4.4) vast aan de zijaanslag.
• Leid de geleidingsstangen tot de gewenste diepte in de groeven van de freestafel en klem de geleidingsstangen vast met behulp van de draaiknop (4.5).
• Fijninstelling: open de draaiknop (4.6) om met behulp van het instelwiel (4.8) fjn in te stellen. Hiervoor heeft de schaalring (4.7) een schaalverdeling van 0,1 mm. Wordt het instelwiel vastgehonden, dan kan er alleen aan de schaalring worden gedraaid om hem op „nul" te zetten. Bij grotere veranderingen komt de millimeterschaalverdeling (4.1) op het basisdeel van pas. Sluit na het fijninstellen de draaiknop (4.6) wee.
• Stel de beiden geleidingsklemmen (4.3, 5.1) zo in, dat de afstand tot de freesmachine ca. 5 mm bedraagt. Hiervoor dienen de schroeven (5.2) te worden losgedraaid en na het instellen wee ter worden aangehaald.
• Schuif, zoals weergegeven in afbeelding 5, de afzuigkap (5.4) van achteren op de zijaanslag tot hij inklikt. Op de afzuigaansluiting (5.3) kan een afzuigslang met een diameter van 27mm of 36mm worden aangesloten.

6.4 Frezen met geleidingsystem FS

Het als accessoire leverbare geleidingsysteme vergemakkelijk het frezen van rechte groeven.

• Maak de geleidingsaanslag (6.1) met de geleidings-stangen van de zijaanslag vast aan de frees-tafel.
• Bevestig de geleiderail (6.3), met de schroef-klem-men (6.4), op het werkstuk. Let er a.u.b. op dat een veiligheidsafstand X (afbeelding 6) van 5mm tussen de voorkant van de geleiderail en de frees, resp. de groef, aanwezig要去ন.
• Zet de geleidingsaanslag, zoals weergegeven in afbeelding 6, op de geleiderail. Teneinde de frees-aanslag gegardeerd spelingsvrij te kunnen geleiden kurz u met een schroevendraier door de twee zichoppeningen (6.2) twee geleidingsklemmen instellen.
• Schroef de in hoogte verstelbare afsteuning (6.6) dusdanig op de draaduitboring van de freestafel vast dat de onderkant van de freestafel parallel loopt met het oppervlak van het werkstuk.

Om volgens aftekening te kuren werken, geeft de marketing op de freestafel (6.5) en de schaalverdeling op de afsteuning (6.6) de middelste as van de frees aan.

Fijninstelling

Met de fjinnstelling (7.5, toebehoren) kan de afstand X gevoelig worden ingesteld.

• Monteer de fjinnstelling (7.5):tussen machine en geleideaanslag op de geleidestangen.
• Plaats de stelknop (7.2) in de geleideaanslag zoals weergegeven in afbeelding 3.
• Schroef de stelknop (7.2) in de moer van de fijninstelling.
• Om afstand X in te stellen, opent u de draaiknop (7.1) van de geleideaanslag en sluit u de draaiknop (7.3) van de fijninstelling.
• Stel de gewenste afstand X in door aan de stelknop (7.2) te draaien en sluit verrolgens de draaiknop (7.1) van de geleideaanslag.

6.5 Kopieerfrezen

Om reeds bestaande werkstukken precies op maat te kurenrodupceren, gebruikt men een kopieerring of de kopiererinrichting (beide als accessoire lever-baar).

a) Kopieerring

Let er bij de keuze van de grootte van de kopierring op dat de gebruikte frees in de opening ervan past.

De overstek Y (afbeelding 9) van het werkstuk tot de sjabloon worden als volgt berekend:

$$ Y = {\emptyset k o p i e r r i n g - \emptyset f r e e s } $$

• Bevestig de kopieerring (8.1) aan de freestafel door beiden klemmen (8.2) in de uitsparingen (8.3) teplaatsen.
• De kopieerring worden losgemaakt door de beide toetsen (1.16) gelijktijdig maar binnen te drukken.

b) Kopieerinrichting

Voor de kopieerinrichting zijn de hoekarm WA-OF (10.2) en de kopieertastset KT-OF, die bestaat uit een rolhouser (10.6) en drie kopieerrollen, nodig.

• Schroef de hoekarm, d.m.v. de instelknop (10.3), op de gewenste hoogte op de draaduitboring (10.1) van de freestafel vast.
• Monteer een kopieerrol op de rolhouser en schroef hem met de instelknop (10.5) op de hoekarm vast. Let er op dat de kopieerrol en de freesdezelfde diameter bezitten!
• Door aan het instelwiel (10.4) te draaien kan de afstand van de tastrol tot de as van de frees worden ingesteld.

7 Accessoires

Gebruik voor uw eigenveiligheid alleen originele Festool accessoires en reservenderdelen.

Festool biedt u een uitgebrecht assortment aan accessoires, waardoor uw machine op een veelzijdige en efectieve manier kan worden gebruikt, zoals cirkelgeleiders, geleiderails met gatenrijen, freeshulpen en een freestafel voor stationair gebruik. De bestelnummers voor accessoires en gereedschap vindt u in de Festool-catalogus of op het Internet onder „www.festool.com".

8 Onderhoud

Als aan de machine worden gewerkt, dient.altijd de stekker uit het stopcontact te worden gehaald!

Alle onderhouds- en reparatiewerkzaamheden, waar voor het vereist is de motorbehuizing te openen, mogen alleendoor een geautoriseerde onderhoudswerkplaats worden uitgevoerd.

Ter bescherming van de luchtcirculatie dwellen de koellluchtopeningen in de motorbehuizing steeds vrij en schoon te worden gehonden.

Het apparaat is voorzien van zichzfelf uitschakelende koolborstels. Als deze versleten zijn, worden de stroom automatisch onderbroken en komt het apparaat tot stilstand.

U wijzigt de positie van de spanhendel op de volgende manier (zie Afbeelding 11):

• Draai de schroef los.

• Verwijder de spanhendel en trek de zeskant-schroef stevig aan.

• Breng de spanhendel waar in de gewenste pos-itie aan en zet deze met de schroef vast.

9 Afvalverwijdering

Geef elektrisch gereedschap Niet met het huisvuil mee! Voer de apparaten, accessoires en verpakkingen op milieuvriendelijk wijze af! Neem waarbij de geldende nationale voorschriften in acht.

Alleen EU: Volgens de Europese richtig 2002/96/EG dienen oude elektrische apparaten geschaden te worden ingezameld en op milieuvriendelijk wijze te worden afgevoerd.

10 Garantie

Voor onsze toestellen verlenen we op materiaal- of productiefouten garantie conform de landspecifieke wettelijk bepalingen, minstens darüber 12 maanden. Binnen de lidstaten van de EU bedraagt de garantietermijn 24 maanden (bewijs door rekening of afleveringsbewijs). Schade door natuurlijke slijtage, overbelasting, ondeskundige behandeling of schadeveroorzaakt door de gebruiker of door gebruik ingaande gegen de aanwijzingen in de gebruiksaanwijzing of schade die bij de aankoop gekend was, blijftuitgesloten van de garantie. Ook schade die is terug te voeren op het gebruik van Niet-originele accessoires en verbruiksmaterialen (bijv. steunschijf) worden nicht in aanmerking genomen. Klachten kuren alleen aanvaard worden als het toestel in+zijn geheel maar de leverancier ofaar een geautoiserde Festool-onderhoudswerkplaats teruggestuurd worden. Bewaar de gebruiksaanwijzing, veiligheidsvoorschriften, onderdelenlijst en het aankoopbewijs zorgvuldig. Overigens gelden de actuèle garantiebepalingen van de fabrikant.

Opmerking

Wegens de permanente onderzoeks- en ontwikkelingswerkzaamheden zijn wijzigingen aan de hier gegeven technische informatie voorbehonden.

REACH voor producten, accessoires en verbruiksmaterialiaal van Festool

REACH is de sinds 2007 in heel Europa toepasselijkke chemicalienverordering. Wij als „downstreamgebruiker“, dus als fabrikant van producten,+zijn ons bewust van once informatieplicht gegenover once klanten. Om u.altijd over de meest actuele stand van zaken op de hoogte te houden en over mogelijkke stoffen van de kandidatenlijst in once producten te informeren, hebben wij de volgende website voor u geopend: www.festool.com/reach
