NL EG-conformiteitsverklaring. Wij verklaren op eigen verantwoordelijkheid dat dit produkt voldoet aan de volgende normen of normatieve documenten: EN 60745-1, EN 60745-2-17, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3 conform de richtlijnen 98/37/EG (tot 28 dec. 2009), 2006/42/EG (vanaf 29 dec. 2009), 2004/108/EG.
5.3 Spannzangenwechsel

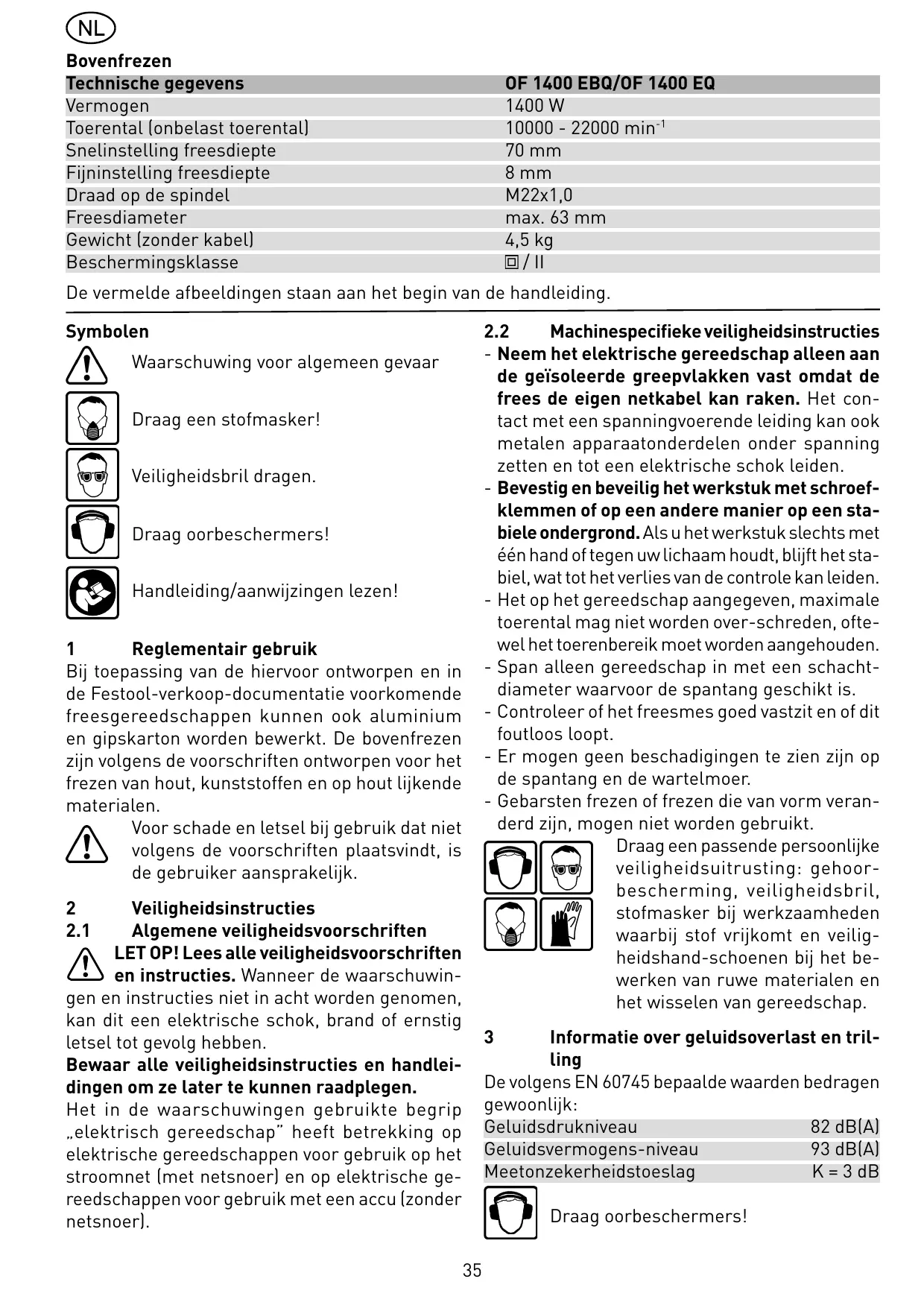

De vermelde afbeeldingen staan aan het begin van de handleiding.
Symbolen
Waarschuwing voor algemeen gevaar
Draag een stofmasker!
Veiligheidsbril dragen.
Draag oorbeschermers!
Handleiding/aanwijzingen lezen!
Bij toepassing van de hiervoor ontworpen en in de Festool-verkoop-documentatie voorkomende freesgereedschappen kunnen ook aluminium en gipskarton worden bewerkt. De bovenfrezen zijn volgens de voorschriften ontworpen voor het frezen van hout, kunststoffen en op hout lijkende materialen.
Voor schade en letsel bij gebruik dat niet volgens de voorschriften plaatsvindt, is de gebruiker aansprakelijk.
2 Veiligheidsinstructies
2.1 Algemene veiligheidsvoorschriften
LET OP! Lees alle veiligheidsvoorschriften en instructies. Wanneer de waarschuwingen en instructies niet in acht worden genomen, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.
Bewaar alle veiligheidsinstructies en handleidingen om ze later te kunnen raadplegen.
Het in de waarschuwingen gebruikte begrip „elektrisch gereedschap” heeft betrekking op elektrische gereedschappen voor gebruik op het stroomnet (met netsnoer) en op elektrische gereedschappen voor gebruik met een accu (zonder netsnoer).
2.2 Machinespecifieke veiligheidsinstructies
- Neem het elektrische gereedschap alleen aan de geïsoleerde greepvlakken vast omdat de frees de eigen netkabel kan raken. Het contact met een spanningvoerende leiding kan ook metalen apparaatonderdelen onder spanning zetten en tot een elektrische schok leiden.
- Bevestig en beveilig het werkstuk met schroefklemmen of op een andere manier op een stabiele ondergrond. Als u het werkstuk slechts met één hand of tegen uw lichaam houdt, blijft het stabiel, wat tot het verlies van de controle kan leiden.
- Het op het gereedschap aangegeven, maximale toerental mag niet worden over-schreden, oftewel het toerenbereik moet worden aangehouden.
- Span alleen gereedschap in met een schacht-diameter waarvoor de spantang geschikt is.
- Controleer of het freesmes goed vastzit en of dit foutloos loopt.
- Er mogen geen beschadigingen te zien zijn op de spantang en de wartelmoer.
- Gebarsten frezen of frezen die van vorm veranderd zijn, mogen niet worden gebruikt.
Draag een passende persoonlijke veiligheidsuitrusting: gehoorbescherming, veiligheidsbril, stofmasker bij werkzaamheden waarbij stof vrijkomt en veiligheidshand-schoenen bij het bewerken van ruwe materialen en het wisselen van gereedschap.
De volgens EN 60745 bepaalde waarden bedragen gewoonlijk:
Geluidsdrukniveau 82 dB(A)
Geluidsvermogens-niveau 93 dB(A)
Meetonzekerheidstoeslag K = 3 dB
Draag oorbeschermers!
Totale trillingswaarden (vectorsom van drie richtingen) bepaald volgens EN 60745:
$$
\begin{array}{l l} \text { Trillingsemissiewaarde (3 - assig) } & a _ {h} = 3, 5 \text { m / s } ^ {2} \ \text { Onzekerheid } & K = 2, 0 \text { m / s } ^ {2} \end{array}
$$
De aangegeven emissiewaarden (trilling, geluid) zijn gemeten volgens de testvoorwaarden in EN 60745 en dienen voor de machinevergelijking. Aan de hand van deze waarden kan ook een voorlopige inschatting van de trillings- en geluidsbelasting tijdens het gebruik worden gemaakt.
De aangegeven emissiewaarden gelden voor de belangrijkste toepassingen van het elektrische gereedschap. Wordt het elektrisch gereedschap echter voor andere toepassingen of met ander inzetgereedschap gebruikt, of is het onvoldoende onderhouden, dan kan hierdoor de trillings- en geluidsbelasting gedurende de hele werktijd aanzienlijk worden verhoogd. Met het oog op een vastgelegde werkperiode dienen voor een juiste beoordeling ook de hierin optredende vrijloop- en stilstandtijden van de machine in acht te worden genomen. De belasting over de totale werkperiode kan op deze manier aanzienlijk worden verminderd.
4 Elektrische aansluiting en inbedrijfstel- ling
De netspanning en frequentie moeten overeenkomen met de gegevens op het typeplaatje!
De schakelaar (1.13) dient als aan-/uit-schakelaar (I = aan/0 = uit). Voor continubedrijf kan hij met de vergrendelknop aan de zijkant (1.12) worden vastgezet. Door nogmaals op de schakelaar te drukken, kan de vergrendeling weer ongedaan worden gemaakt. Zie figuur 2 voor het aansluiten en ontkoppelen van het netsnoer.
5 Instellingen aan de machine
Als aan de machine wordt gewerkt, dient altijd de stekker uit het stopcontact te worden gehaald!
5.1 Elektronica
Werk niet met de machine, wanneer de elektronica defect is, omdat dit kan leiden tot te hoge toerentallen. Er is sprake van een defecte elektronica, wanneer er geen zachte aanloop is of regeling van het toerental niet mogelijk blijkt.
De OF 1400 EBQ, OF 1400 EQ beschikt over een volledige golfelektronica met de volgende kenmerken:
Zachte aanloop
De zachte aanloop zorgt voor een stootvrije aanloop van de machine.
Toerentalregeling
Het toerental kan met de stelknop (1.10) traploos tussen 10000 en 22000 min ^-1 worden ingesteld. Hiermee kunt u de freessnelheid van het betreffende materiaal optimaal aanpassen:
| materiaal | freesdiameter [mm]10 - 25 | 25 - 40 | 40 - 60niveau stelwieltje | aanbevolenuitvoeringfrees |
| hardout | 6 - 4 | 5 - 3 | 3 - 1 | HW (HSS) |
| zachthout | 6 - 5 | 6 - 3 | 4 - 1 | HSS (HW) |
| gelamineerdespaanderplaat | 6 - 5 | 6 - 3 | 4 - 2 | HW |
| kunststof | 6 - 4 | 5 - 3 | 2 - 1 | HW |
| aluminium | 3 - 1 | 2 - 1 | 1 | HSS (HW) |
| gipskarton | 2 - 1 | 1 | 1 | HW |
Constant toerental
Het vooraf ingestelde toerental wordt bij onbelast toerental en bij bewerking constant gehouden.
Temperatuurbeveiliging
Bij een te hoge temperatuur van de motor worden de stroomtoevoer en het toerental verminderd. De machine loopt nog maar met een gering vermogen, zodat de motor met behulp van de motorventilatie snel kan afkoelen. Wanneer de motor is afgekoeld, herneemt de machine vanzelf weer zijn normale toerental.
Rem (OF 1400 EBQ)
De OF 1400 EBQ heeft een elektronische rem die, na het uitschakelen van de machine, de spindel met het gereedschap in ca. 2 seconden volledig tot stilstand brengt.
5.2 Gereedschap wisselen
Voor het wisselen van gereedschap kunt u de machine op zijn kop zetten.
a) Gereedschap inbrengen
- Plaats het freesgereedschap zo ver mogelijk, maar tenminste tot de markering (∨) op de freesschacht in de geopende spantang. Wanneer de spantang (3a.2) niet zichtbaar is door de wartelmoer (3a.3), moet het freesgereedschap (3a.1) tenminste zó ver in de spantang worden geleid dat de markering ∨ niet meer boven de wartelmoer uitsteekt.
- Druk op de schakelaar (1.14) voor de spindelvergrendeling aan de rechterkant.
- Trek moer (1.15) met een steeksleutel (SW 24) vast.
Aanwijzing: de spindelvergrendeling blokkeert de motorspindel slechts in één draairichting. Daarom hoeft de schroefsleutel bij het openen en sluiten van de moer niet te worden afgenomen, maar kan als een ratel heen en weer worden bewogen.
b) Gereedschap uitnemen
- Druk op de schakelaar (1.14) voor de spindelvergrendeling aan de linkerkant.
- Draai de moer (1.15) met een steeksleutel SW 24 zover los, tot u weerstand voelt. Overwin deze weerstand door de steeksleutel verder te draaien.
- Verwijder de frees.
5.3 Het wisselen van een spantang
Er zijn spantangen voor de volgende schachtdiameters verkrijgbaar: 6,0 mm, 6,35 mm, 8 mm, 9,53 mm, 10 mm, 12 mm, 12,7 mm (zie voor bestelnummers de Festool-catalogus of Internet „www.festool.com“).
- Draai moer (1.15) volledig los en neem hem samen met de spantang uit de spindel.
- Zet een nieuwe spantang met moer in de spindel en draai de moer licht aan. Draai de moer niet vast aan indien er geen frees in ingespannen!
5.4 Het instellen van de freesdiepte
Het instellen van de freesdiepte gebeurt in drie stappen:
a) Het instellen van het nulpunt
- Open de spanhendel (1.6), zodat de diepteaanslag (1.7) vrij kan worden bewogen.
- Zet de bovenfrees met de freestafel (1.9) op een effen ondergrond. Draai de draaiknop (1.5) los en duw de machine zover naar beneden dat de frees de ondergrond raakt.
- Klem de machine in deze stand vast door de draaiknop (1.5) te sluiten.
- Duw de diepte-aanslag tegen een van de drie vaste aanslagen van de draaibare revolveraanslag (1.8).
Met een schroevendraaier kunt u iedere vaste aanslag individueel in hoogte instellen:
Vaste aanslag
min. hoogte/max. hoogte
| A | 38 mm/44 mm |
| B | 44 mm/54 mm |
| C | 54 mm/67 mm |
- Duw de wijzer (1.3) zover naar beneden dat hij op de schaal (1.1) 0 mm aangeeft.
Klopt de nulstand niet, dan kan dit met de schroef (1.2) op de wijzer worden gecorrigeerd.
b) Freesdiepte vastleggen
De gewenste freesdiepte kan ofwel met de diepte-snelverstelling ofwel met de diepte-fijnafstelling worden vastgelegd.
- Diepte-snelverstelling: Trek de diepte-aanslag (1.7) zover naar boven dat de wijzer de gewenste freesdiepte aangeeft. Klem de diepteaanslag met de spanhendel (1.6) in deze stand vast.
- Diepte-fijninstelling: Klem de diepteaanslag met de spanhendel (1.6) vast. Stel de gewenste freesdiepte in door te draaien aan de instelknop (1.4). Als u de instelknop een streepje draait, verandert de frees-diepte met 0,1 mm. Een volledige omwenteling levert 1 mm op. Met de draaiknop kan de instelling met max. 8 mm veranderd worden.
c) Freesdiepte bijstellen
- Draai de draaiknop (1.5) los en druk de machine zover naar beneden dat de diepte-aanslag de vaste aanslag aanraakt.
- Klem de machine in deze stand vast door de draaiknop (1.5) te sluiten.
5.5 Afzuiging
Sluit de machine altijd aan op een afzui-
ging.
- Monteer de afzuigkap op de freestafel door eerst de afzuigkap met de beide stiften (3.1) in de uitsparingen (3.2) van de freestafel aan te brengen, vervolgens de afzuigkap op de freestafel te zetten en de hendel (3.5) om te slaan.
- Om de afzuigkap bij een gemonteerde frees te kunnen in- en uitbouwen kan de uitsparing (3.3) in de afzuigkap worden geopend door aan de segmenten (3.4) te draaien. Voor een optimale afzuiging dient de uitsparing tijdens het werk met behulp van het draaibare segment te zijn afgesloten.
Op de afzuigaansluiting (3.6) kan een Festoolafzuigapparaat met een afzuigslang met een diameter van 36 mm of 27 mm (36 mm aanbevolen wegens het geringere verstoppingsgevaar) worden aangesloten.
Spaanvanger KSF-0F
Door de spaanvanger KSF-OF (gedeeltelijk inbegrepen bij de levering) wordt de effectiviteit van de afzuiging bij het kantfrezen verbeterd.
De montage gebeurt op dezelfde wijze als bij de kopieerring (Afbeelding 8).
De kap kan met een beugelzaag langs de groeven worden afgesneden en hierdoor worden verkleind. De spaanvanger kan bij binnenradii met een minimale radius van 40 mm worden gebruikt.
6 Werken met de machine
Bevestig het werkstuk altijd zo, dat het tijdens de bewerking niet kan bewegen. De machine dient steeds met beide handen aan de daarvoor bestemde handgrepen (1.5, 1.11) te worden vastgehouden. Gebruik een stofmasker bij werkzaamheden waarbij stof vrijkomt.
Werk altijd dusdanig dat de bewegingsrichting van de bovenfrees tegengesteld is aan de draairichting van de frees (tegenlopend frezen)!
Alleen in tegendraaiing frezen (aanvoerrichting van de machine in snijrichting van het gereedschap, afbeelding 9).
6.1 Bewerken van aluminium
Bij de bewerking van aluminium dient men zich uit veiligheidsoverwegingen te houden aan de volgende maatregelen:
- Gebruik een aardlek{FI-, PRCD-)schakelaar als voorschakeling.
- Sluit de machine aan op een geschikt afzuigapparaat.
- Verwijder regelmatig stofafzettingen uit het motorhuis van de machine.
Draag een veiligheidsbril.
6.2 Frezen uit de vrije hand
Voornamelijk bij het frezen van letters en figuren en bij het bewerken van kanten d.m.v. frezen met aanloopring of geleidingsstift wordt uit de vrije hand gefreesd.
6.3 Frezen met zijaanslag
Voor parallel aan de kant van het werkstuk verlopende werkzaamheden kan de meegeleverde zijnanslag (4.2) worden gebruikt.
- Klem de beide geleidingsstangen (4.2) met de twee draaiknoppen (4.4) vast aan de zijaanslag.
- Leid de geleidingsstangen tot de gewenste diepte in de groeven van de freestafel en klem de geleidingsstangen vast met behulp van de draaiknop (4.5).
- Fijninstelling: open de draaiknop (4.6) om met behulp van het instelwiel (4.8) fijn in te stellen. Hiervoor heeft de schaalring (4.7) een schaalverdeling van 0,1 mm. Wordt het instelwiel vastgehouden, dan kan er alleen aan de schaalring worden gedraaid om hem op „nul“ te zetten. Bij grotere veranderingen komt de millimeter-schaalverdeling (4.1) op het basisdeel van pas. Sluit na het fijninstellen de draaiknop (4.6) weer.
- Stel de beide geleidingsklemmen (4.3, 5.1) zo in, dat de afstand tot de freesmachine ca. 5 mm bedraagt. Hiervoor dienen de schroeven (5.2) te worden losgedraaid en na het instellen weer te worden aangehaald.
- Schuif, zoals weergegeven in afbeelding 5, de afzuigkap (5.4) van achteren op de zijanslag tot hij inklikt. Op de afzuigaansluiting (5.3) kan een afzuigslang met een diameter van 27 mm of 36 mm worden aangesloten.
6.4 Frezen met geleidingssysteem FS
Het als accessoire leverbare geleidingssysteem vergemakkelijkt het frezen van rechte groeven.
- Maak de geleidingsaanslag (6.1) met de geleidings-stangen van de zijaanslag vast aan de frees-tafel.
- Bevestig de geleiderail (6.3), met de schroef-klem-men (6.4), op het werkstuk. Let er a.u.b. op dat een veiligheidsafstand X (afbeelding 6) van 5 mm tussen de voorkant van de geleiderail en de frees, resp. de groef, aanwezig moet zijn.
- Zet de geleidingsaanslag, zoals weergegeven in afbeelding 6, op de geleiderail. Teneinde de frees-aanslag gegarandeerd spelingsvrij te kunnen geleiden kunt u met een schroevendraaier door de twee zijopeningen (6.2) twee geleidingsklemmen instellen.
- Schroef de in hoogte verstelbare afsteuning (6.6) dusdanig op de draaduitboring van de freestafel vast dat de onderkant van de freestafel parallel loopt met het oppervlak van het werkstuk.
Om volgens aftekening te kunnen werken, geeft de markering op de freestafel (6.5) en de schaal-verdeling op de afsteuning (6.6) de middelste as van de frees aan.
Fijninstelling
Met de fijninstelling (7.5, toebehoren) kan de afstand X gevoelig worden ingesteld.
- Monteer de fijninstelling (7.5) tussen machine en geleideaanslag op de geleidestangen.
- Plaats de stelknop (7.2) in de geleideaanslag zoals weergegeven in afbeelding 3.
- Schroef de stelknop (7.2) in de moer van de fijninstelling.
- Om afstand X in te stellen, opent u de draaiknop (7.1) van de geleideaanslag en sluit u de draaiknop (7.3) van de fijninstelling.
- Stel de gewenste afstand X in door aan de stelknop (7.2) te draaien en sluit vervolgens de draaiknop (7.1) van de geleideaanslag.
6.5 Kopieerfrezen
Om reeds bestaande werkstukken precies op maat te kunnen reproduceren, gebruikt men een kopieerring of de kopieerinrichting (beide als accessoire lever-baar).
a) Kopieerring
Let er bij de keuze van de grootte van de kopi-eerring op dat de gebruikte frees in de opening ervan past.
De overstek Y (afbeelding 9) van het werkstuk tot de sjabloon wordt als volgt berekend:
$$
Y = (\emptyset \text { kopieerring } - \emptyset \text { frees })
$$
- Bevestig de kopieerring (8.1) aan de freestafel door beide klemmen (8.2) in de uitsparingen (8.3) te plaatsen.
- De kopieerring wordt losgemaakt door de beide toetsen (1.16) gelijktijdig naar binnen te drukken.
b) Kopieerinrichting
Voor de kopieerinrichting zijn de hoekarm WA-OF (10.2) en de kopieertastset KT-OF, die bestaat uit een rolhouder (10.6) en drie kopieerrollen, nodig.
- Schroef de hoekarm, d.m.v. de instelknop (10.3), op de gewenste hoogte op de draaduitboring (10.1) van de freestafel vast.
- Monteer een kopieerrol op de rolhouder en schroef hem met de instelknop (10.5) op de hoekarm vast. Let er op dat de kopieerrol en de frees dezelfde diameter bezitten!
- Door aan het instelwiel (10.4) te draaien kan de afstand van de tastrol tot de as van de frees worden ingesteld.
7 Accessoires
Gebruik voor uw eigen veiligheid alleen originele Festool accessoires en reserveonderdelen.
Festool biedt u een uitgebreid assortiment aan accessoires, waardoor uw machine op een veelzijdige en effectieve manier kan worden gebruikt, zoals cirkelgeleiders, geleiderails met gatenrijen, freeshulpen en een freestafel voor stationair gebruik. De bestelnummers voor accessoires en gereedschap vindt u in de Festool-catalogus of op het Internet onder „www.festool.com“.
8 Onderhoud
Als aan de machine wordt gewerkt, dient altijd de stekker uit het stopcontact te worden gehaald!
Alle onderhouds- en reparatiewerkzaamheden, waarvoor het vereist is de motorbehuizing te openen, mogen alleen door een geautoriseerde onderhoudswerkplaats worden uitgevoerd.
Ter bescherming van de luchtcirculatie dienen de koelluchtopeningen in de motorbehuizing steeds vrij en schoon te worden gehouden.
Het apparaat is voorzien van zichzelf uitschakelende koolborstels. Als deze versleten zijn, wordt de stroom automatisch onderbroken en komt het apparaat tot stilstand.
U wijzigt de positie van de spanhendel op de volgende manier (zie Afbeelding 11):
- Draai de schroef los.
- Verwijder de spanhendel en trek de zeskantschroef stevig aan.
- Breng de spanhendel weer in de gewenste positie aan en zet deze met de schroef vast.
9 Afvalverwijdering
Geef elektrisch gereedschap niet met het huisvuil mee! Voer de apparaten, accessoires en verpakkingen op milieuvriendelijke wijze af! Neem daarbij de geldende nationale voorschriften in acht.
Alleen EU: Volgens de Europese richtlijn 2002/96/EG dienen oude elektrische apparaten gescheiden te worden ingezameld en op milieuvriendelijke wijze te worden afgevoerd.
10 Garantie
Voor onze toestellen verlenen we op materiaal- of productiefouten garantie conform de landspecifieke wettelijke bepalingen, minstens echter 12 maanden. Binnen de lidstaten van de EU bedraagt de garantietermijn 24 maanden (bewijs door rekening of afleveringsbewijs). Schade door natuurlijke slijtage, overbelasting, ondeskundige behandeling of schade veroorzaakt door de gebruiker of door gebruik ingaande tegen de aanwijzingen in de gebruiksaanwijzing of schade die bij de aankoop gekend was, blijft uitgesloten van de garantie. Ook schade die is terug te voeren op het gebruik van niet-originele accessoires en verbruiksmaterialen (bijv. steunschijf) wordt niet in aanmerking genomen. Klachten kunnen alleen aanvaard worden als het toestel in zijn geheel naar de leverancier of naar een geautoriseerde Festool-onderhoudswerkplaats teruggestuurd wordt. Bewaar de gebruiksaanwijzing, veiligheidsvoorschriften, onderdelenlijst en het aankoopbewijs zorgvuldig. Overigens gelden de actuele garantiebepalingen van de fabrikant.
Opmerking
Wegens de permanente onderzoeks- en ontwikkelingswerkzaamheden zijn wijzigingen aan de hier gegeven technische informatie voorbehouden.
REACH is de sinds 2007 in heel Europa toepasselijke chemicaliënverordening. Wij als „downstreamgebruiker“, dus als fabrikant van producten, zijn ons bewust van onze informatieplicht tegenover onze klanten. Om u altijd over de meest actuele stand van zaken op de hoogte te houden en over mogelijke stoffen van de kandidatenlijst in onze producten te informeren, hebben wij de volgende website voor u geopend: www.festool.com/reach
