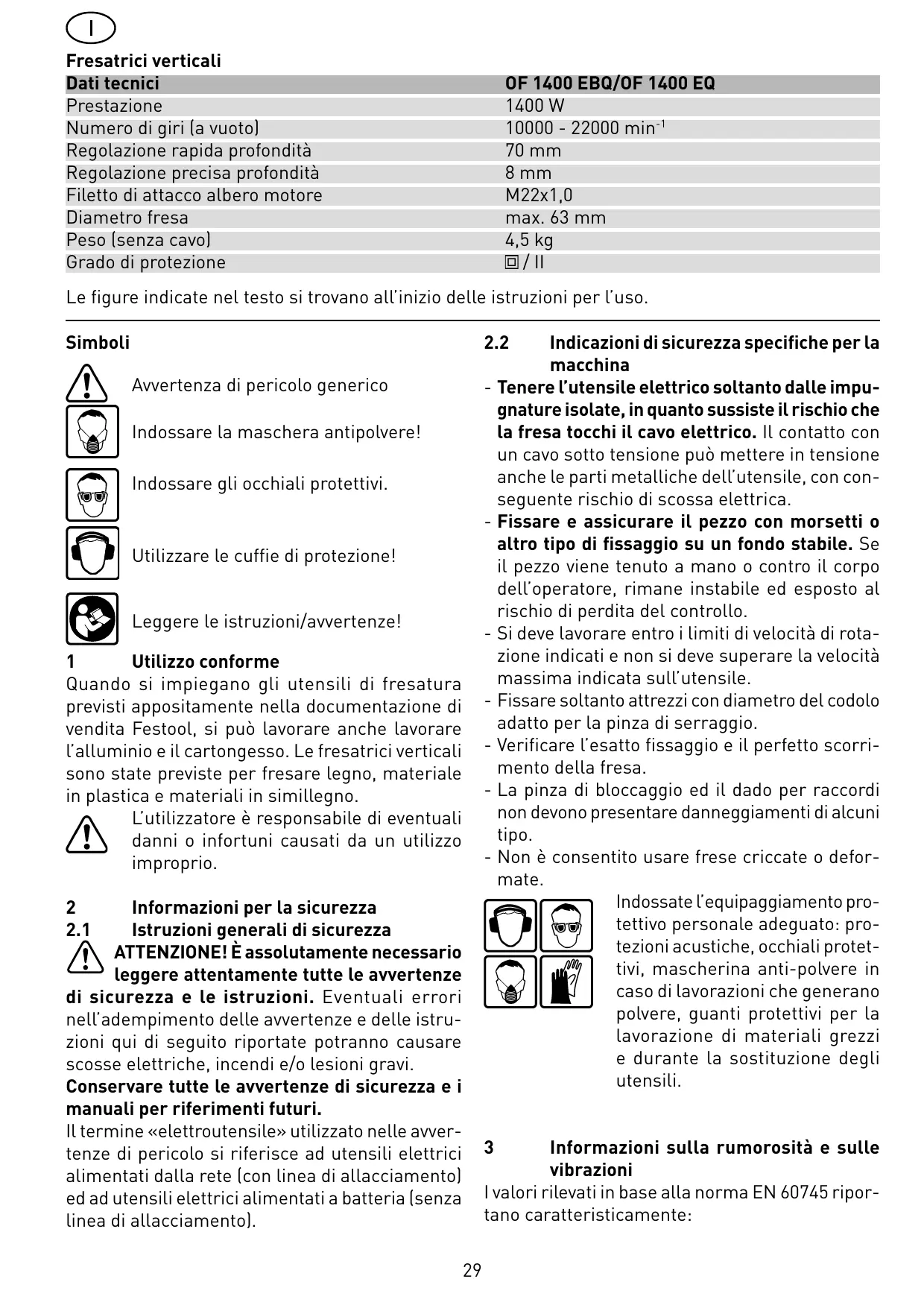

MANUALE UTENTE OF 1400 EBQ FESTOOL
CE-Dichiarazione di conformità. Dichiariamo sotto la nostra esclusiva responsabilità che il presente prodotto è conforme alle norme e ai documenti normativi seguenti: EN 60745-1, EN 60745-2-17, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3 conformemente alle normative delle direttive 98/37/CE (fi no al 28 dic. 2009), 2006/42/CE (dal 29 dic. 2009), 2004/108/CE.
| Dati tecnici | OF 1400 EBQ/OF 1400 EQ |
| Prestazione | 1400 W |
| Numero di giri (a vuoto) | 10000 - 22000 min ^-1 |
| Regolazione rapida profondità | 70 mm |
| Regolazione precisa profondità | 8 mm |
| Filetto di attacco albero motore | M22x1,0 |
| Diametro fresa | max. 63 mm |
| Peso (senza cavo) | 4,5 kg |
| Grado di protezione | ☐ /II |
Le figure indicate nel testo si trovano all'inizio delle istruzioni per l'uso.
Simboli
Avvertenza di pericolo generico
Indossare la maschera antipolvere!
Indossare gli occhiali protettivi.
Utilizzare le cuffie di protezione!
Leggere le istruzioni/avvertenze!
Quando si impiegano gli utensili di fresatura previsti appositamente nella documentazione di vendita Festool, si può lavorare anche lavorare l'alluminio e il cartongesso. Le fresatrici verticali sono state previste per fresare legno, materiale in plastica e materiali in simillegno.
L'utilizzatore è responsabile di eventuali danni o infortuni causati da un utilizzo improprio.
2.1 Istruzioni generali di sicurezza
ATTENZIONE! È assolutamente necessario leggere attentamente tutte le avvertenze
di sicurezza e le istruzioni. Eventuali errori nell'adempimento delle avvertenze e delle istruzioni qui di seguito riportate potranno causare scosse elettriche, incendi e/o lesioni gravi.
Conservare tutte le avvertenze di sicurezza e i manuali per riferimenti futuri.
Il termine «elettroutensile» utilizzato nelle avver- tenze di pericolo si riferisce ad utensili elettrici alimentati dalla rete (con linea di allacciamento) ed ad utensili elettrici alimentati a batteria (senza linea di allacciamento).
2.2 Indicazioni di sicurezza specifiche per la macchina
- Tenere l'utensile elettrico soltanto dalle impugnature isolate, in quanto sussiste il rischio che la fresa tocchi il cavo elettrico. Il contatto con un cavo sotto tensione può mettere in tensione anche le parti metalliche dell'utensile, con conseguente rischio di scossa elettrica.
- Fissare e assicurare il pezzo con morsetti o altro tipo di fissaggio su un fondo stabile. Se il pezzo viene tenuto a mano o contro il corpo dell'operatore, rimane instabile ed esposto al rischio di perdita del controllo.
- Si deve lavorare entro i limiti di velocità di rotazione indicati e non si deve superare la velocità massima indicata sull'utensile.
- Fissare soltanto attrezzi con diametro del codolo adatto per la pinza di serraggio.
- Verificare l'esatto fissaggio e il perfetto scorrimento della fresa.
- La pinza di bloccaggio ed il dado per raccordi non devono presentare danneggiamenti di alcuni tipo.
- Non è consentito usare frese criccate o deformate.
Indossate l'equipaggiamento protettivo personale adeguato: protezioni acustiche, occhiali protettivi, mascherina anti-polvere in caso di lavorazioni che generano polvere, guanti protettivi per la lavorazione di materiali grezzi e durante la sostituzione degli utensili.
I valori rilevati in base alla norma EN 60745 riportano caratteristicamente:
Livello di pressione acustica 82 dB(A)
Potenza sonora 93 dB(A)
Supplemento per incertezza di misura K = 3 dB
Utilizzare le cuffie di protezione!
Valori complessivi sulle vibrazioni (somma vettoriale di tre direzioni) rilevati secondo la norma EN 60745:
Valore di emissione delle vibrazioni
(3 assi) a_h=3,5 m/s^2
I valori di emissione indicati (vibrazioni, rumori) sono stati misurati secondo le condizioni di prova contenute in EN 60745 e servono per il confronto fra le macchine. Sono utilizzabili anche per una valutazione provvisoria del carico vibratorio e di rumore durante il funzionamento.
I valori di emissione indicati sono rappresentativi delle principali applicazioni dell'utensile elettrico. Se però l'utensile elettrico viene utilizzato per altre applicazioni, con altre attrezzature aggiunte o se non viene sottoposto a regolare manutenzione, i carichi vibratori e di rumore possono aumentare decisamente durante tutto il periodo di lavoro. Per un'esatta valutazione durante un periodo di lavoro prestabilito, si deve anche tener conto dei tempi di funzionamento a vuoto e di arresto della macchina in esso compresi. Questo può ridurre notevolmente il carico durante l'intero periodo di lavoro.
4 Allacciamento elettrico e messa in fun- zione
La tensione e la frequenza di rete devono coincidere con i valori indicati sulla targhetta d'identificazione!
L'interruttore (1.13) funziona come interruttore On/Off (I = On/0 = Off). In caso di utilizzo prolungato può essere bloccato in posizione mediante il pulsante di bloccaggio laterale (1.12). Il blocco verrà nuovamente disinserito mediante un'ulteriore pressione dell'inter-ruttore. Per collegare e scollegare il cavo di alimentazione elettrica vedi la fig. 2.
5 Impostazioni della macchina
Prima di eseguire qualsiasi lavoro sulla macchina staccare sempre la spina dalla presa di corrente!
5.1 Elettronica
Non eseguite lavori con la macchina qualora l'elettronica risulti difettosa, in quanto ciò potrebbe provocare un aumento eccessivo del numero di giri. Si può riconoscere un'elettronica difettosa poiché non viene eseguito l'avvio morbido dell'utensile oppure perché non è possibile regolare il numero di giri.
La OF 1400 EBQ, OF 1400 EQ è dotata di un'elettronica ad albero pieno con le seguenti caratteristiche:
Avvio morbido
L'avvio morbido garantisce un avviamento della macchina „senza strappi“.
Regolazione del numero di giri
Con la rotella di regolazione (1.10) è possibile impostare il numero di giri con variazione continua tra 10000 e 22000 min ^-1 . In tal modo sarà possibile adeguare in maniera ottimale la velocità di taglio ai materiali di volta in volta utilizzati:
| Material | Diametro fresa [mm]10-25 | 25-40 | 40-60Posizione della rotella | Materiale di taglio consigliato |
| Legno duro | 6-4 | 5-3 | 3-1 | HW (HSS) |
| Legno tenero | 6-5 | 6-3 | 4-1 | HSS (HW) |
| Truciolare rivestito | 6-5 | 6-3 | 4-2 | HW |
| Plastica | 6-4 | 5-3 | 2-1 | HW |
| Aluminio | 3-1 | 2-1 | 1 | HSS (HW) |
| Cartone pressato | 2-1 | 1 | 1 | HW |
Numero di giri costante
Il numero di giri preselezionato viene mantenuto costante quando la macchina è al minimo e durante la lavorazione.
Protezione termica
In caso di una temperatura del motore troppo elevata, l'apporto di corrente ed il numero di giri vengono ridotti. La macchina funziona solamente a potenza ridotta, al fine di consentire un rapido raffreddamento tramite l'aerazione del motore. Dopo il raffreddamento la macchina riprende a funzionare, autonoma-mente, ad un regime più elevato.
Freni (OF 1400 EBQ)
La OF 1400 EBQ presenta un freno elettronico che ferma il mandrino con l'utensile entro circa 2 secondi dallo spegnimento della macchina.
5.2 Cambio dell'utensile
Per sostituire l'utensile, appoggiare la macchina sulla testa.
a) Inserire l'utensile
- Inserire la fresa il più possibile, almeno fino alla demarcazione (∨) sul codolo della fresa, nella pinza di serraggio aperta. Se la pinza di bloccaggio (3a.2) non è visibile a causa del dado per raccordi (3a.3), l'utensile di fresatura (3a.1) deve essere inserito nella pinza di bloccaggio almeno fino a che la marcatura ∨ non sporge più dal dado per raccordi.
- Premere l'interruttore sul lato destro (1.14) per l'arresto del mandrino.
- Serrare il dado (1.15) con una chiave fissa da 24 mm.
Nota: l'arresto del mandrino blocca il motore soltanto in una direzione di rotazione. Pertanto, non è necessario togliere la chiave per dadi all'apertura o chiusura del dado, ma è possibile muoverla su e giù come una chiave a cricchetto.
b) Estrarre l'utensile
- Premere l'interruttore sul lato sinistro (1.14) per l'arresto del mandrino.
- Allentare il dado (1.15) con una chiave fissa da 24 mm fino a quando non si sente una certa resistenza. Superare tale resistenza continuando a girare con la chiave.
- Rimuovere la fresa.
5.3 Cambio della pinza di bloccaggio
Sono disponibili pinze di serraggio per i seguenti diametri del codolo: 6,0 mm, 6,35 mm, 8 mm, 9,53 mm, 10 mm, 12 mm, 12,7 mm (N. di ordine, vedere catalogo Festool oppure Internet „www.festool.com“).
- Svitare completamente il dado (1.15) ed estarlo insieme alla pinza dal mandrino.
- Inserire una nuova pinza con dado nel mandrino e serrare leggermente il dado. Non serrare a fondo il dado se non è inserita la fresa!
5.4 Regolazione della profondità di fresatura
La profondità di fresatura si regola in tre fasi:
a) Regolazione del punto zero
- Aprire la leva di bloccaggio (1.6) in modo che la battuta in profondità (1.7) si possa muovere liberamente.
- Appoggiare la fresa con il piano di fresatura (1.9)
su una superficie piana. Svitare la manopola (1.5) e premere la macchina verso il basso fino a che la fresa non si trovi appoggiata sul piano di appoggio.
- Stringere la macchina chiudendo la manopola (1.5) in questa posizione.
- Premere la battuta in profondità contro uno dei tre riscontri fissi del riscontro a revolver (1.8).
Con un giravite si può regolare singolarmente in altezza ciascun riscontro fisso:
| Riscontro | fissoaltezza min./altezza max. |
| A | 38 mm/44 mm |
| B | 44 mm/54 mm |
| C | 54 mm/67 mm |
- Spingere la lancetta (1.3) verso il basso fino a portarla su 0 mm della scala (1.1).
Qualora non funzioni la posizione zero, è possibile correggerla con la vite (1.2) sull'indicatore.
b) Preimpostazione della profondità di fresatura
La profondità di fresatura desiderata si può preimpostare sia con la regolazione rapida che con la regolazione precisa della profondità.
- Regolazione rapida della profondità: Tirare verso l'alto la battuta in profondità (1.7) fino a che la lancetta non indica la profondità di fresatura desiderata. Fissare la battuta in questa posizione con la leva di bloccaggio (1.6).
- Regolazione precisa della profondità: Fissare la battuta con la leva di bloccaggio (1.6). Impostare la profondità di fresatura desiderata girando la rotella di regolazione (1.4). Quando si gira la rotella di regolazione di una tacca, si cambia la profondità di fresatura di 0,1 mm. Un giro completo corrisponde a 1 mm. Il campo max. di regolazione della rotella di regolazione è 8 mm.
c) Esecuzione della profondità di fresatura
- Allentare la manopola (1.5) e premere la macchina verso il basso fino a che la battuta in profondità non va a toccare il riscontro fisso.
- Stringere la macchina chiudendo la manopola (1.5) in questa posizione.
5.5 Aspirazione
Allacciate sempre la macchina ad un dispositivo di aspirazione.
- Montare la cuffia di aspirazione al tavolo per fresare, inserendola dapprima con i due perni (3.1) nelle cavità (3.2), quindi applicare la cuffia
di aspirazione sul tavolo per fresare e spingere la leva (3.5).
- Per consentire il montaggio e lo smontaggio della cuffia d'aspirazione sulla fresa montata, è possibile aprire, ruotando il segmento (3.4), la cavità (3.3) nella cuffia d'aspirazione. Per un'aspirazione ottimale, è necessario chiudere la cavità con il segmento girevole.
Sui manicotti d'aspirazione (3.6) è possibile fissare un aspiratore Festool con diametro del tubo flessibile per aspirazione di 36 mm o 27 mm (è consigliato quello da 36 mm per ridurre il rischio di otturazione).
Dispositivo di raccolta trucioli KSF-OF
Con il dispositivo di raccolta trucioli KSF-OF (in dotazione con alcuni utensili), aumenta l'efficacia di aspirazione delle frese per bordi.
Il montaggio si esegue in modo analogo a quello dell'anello a copiare (fig. 8).
La cuffia può essere tagliata lungo le scanalature con una sega ad archetto, per ridurne le dimensioni. Il dispositivo di raccolta trucioli può essere utilizzato con raggi interni con dimensione massima 40 mm.
6
Lavori con la macchina
Fissate sempre il pezzo in lavorazione in modo che non possa spostarsi durante la lavorazione.
Tenete sempre la macchina con entrambe le mani mediante le impugnature (1.5, 1.11).
Utilizzare una mascherina per proteggere le vie respiratorie quando si eseguono lavori che producono polvere.
Lavorare sempre in modo che la direzione di avanzamento della fresatrice sia opposta al senso di rotazione dell'utensile (fresatura discorde). Solo nella fresatura contrapposto (direzione di avanzamento della macchina in direzione del taglio dell'utensile, fig. 9).
6.1
Lavorazione dell'alluminio
Nella lavorazione dell'alluminio è necessario osservare le seguenti misure di sicurezza:
- Attivare preventivamente un interruttore di sicurezza per correnti di guasto (FI, PRCD).
- Collegare la macchina ad un aspiratore adeguato.
- Pulire regolarmente la macchina dai depositi di
polvere nella cassa del motore.
Indossare gli occhiali protettivi.
6.2 Fresatura a mano libera
La fresatura viene condotta a mano libera soprattutto dovendo fresare scritte o disegni o dovendo lavorare su spigoli con anelli o perni di guida.
6.3 Fresatura con battuta laterale
In caso di lavori che scorrono paralleli allo spigolo del pezzo, si può impiegare la battuta laterale (4.2) fornita in dotazione.
- Fissare le due aste di guida (4.2) con le due manopole (4.4) sulla battuta laterale.
- Guidare le aste di guida fino alla misura desiderata nelle scanalature del tavolo per fresare e fissarle con le manopole (4.5).
- Regolazione fine: aprire la manopola (4.6) per eseguire, con la rotellina di regolazione (4.8), una regolazione fine. L'anello graduato (4.7) ha una scala di 0,1 mm. Se la rotellina di regolazione viene trattenuta, è possibile torcere l'anello graduato da solo, per poterlo impostare su „zero“. In caso di regolazioni maggiori, è particolarmente utile la scala millimetrica (4.1) sul corpo base. Dopo la regolazione fine, chiudere la manopola (4.6).
- Regolare le due ganasce di guida (4.3, 5.1) in modo tale che la loro distanza dalla fresa sia di ca. 5 mm. Per tale operazione è necessario aprire le viti (5.2), e stringerle nuovamente dopo la regolazione.
- Spostare, come illustrato nella figura 5, la cuffia di aspirazione (5.4) dal basso fino allo scatto sulla guida laterale. Sul manicotto di aspirazione (5.3) è possibile collegare un tubo di aspirazione con diametro da 27 mm o 36 mm.
6.4 Fresatura con il sistema di guida FS
Il sistema di guida, disponibile come accessorio, facilita la fresatura delle scanalature diritte.
- Fissare la battuta di guida (6.1) sul piano di fresatura con le aste di guida della battuta laterale.
- Fissare il binario di guida (6.3) sul pezzo con i morsetti (6.4). Accertarsi che rimanga una distanza di sicurezza X (figura 6) di 5 mm fra lo spigolo anteriore del binario di guida e l'utensile ovvero la scanalatura.
- Appoggiare la battuta di guida sul binario di guida, come indicato in figura 6. Per garantire una guida della battuta di fresatura senza alcun
gioco, si possono regolare due ganasce di guida inserendo un giravite attraverso le due aperture laterali (6.2).
- Avvitare il supporto regolabile in altezza (6.6) nel foro filettato del piano di fresatura in modo che il lato inferiore del piano di fresatura sia parallelo alla superficie del pezzo.
Per poter lavorare secondo tracciatura, viene indicato la linea degli assi dell'utensile mediante la marcatura del piano di fresatura (6.5) e la scala del supporto (6.6).
Regolazione fine
Con la regolazione fine (7.5, accessorio) è possibile eseguire la regolazione fine della distanza X.
- Montare la regolazione fine (7.5) tra la macchina e la battuta di guida sulle aste di guida.
- Applicare la rotellina di regolazione (7.2) nella battuta di guida, come illustrato in figura 7.
- Avvitare la rotellina di regolazione (7.2) nel dado della regolazione fine.
- Per la regolazione della distanza X, allentare la manopola (7.1) della battuta di guida e stringere la manopola (7.3) della regolazione fine.
- Impostare la distanza X desiderata ruotando la rotellina di regolazione (7.2), quindi stringere la manopola (7.1) della battuta di guida.
6.5 Fresatura a copiare
Per riprodurre a precisione particolari esistenti, si impiega un anello a copiare o il dispositivo di copiatura (disponibili come accessori).
a) Anello a copiare
Nella scelta delle dimensioni dell'anello a copiare accertarsi che l'utensile impiegato passi attraverso il suo foro.
La sporgenza Y (figura 9) del pezzo rispetto alla sagoma si calcola così:
$$
Y = \frac {(\emptyset \text { anello a copiare } - \emptyset \text { fresa })}{2}
$$
- Fissare l'anello di copiatura (8.1) al tavolo della fresa inserendo i due perni (8.2) nelle scanalature (8.3).
- Per allentare l'anello di copiatura, premere i due tasti (1.16) contemporaneamente.
b) Dispositivo di copiatura
Per il dispositivo di copiatura occorrono il supporto angolare WA-OF (10.2) e il set di tastatori KT-OF, composto da un portarulli (10.6) e tre rulli a copiare (10.7).
- Avvitare il supporto angolare con la manopola
(10.3) all'altezza desiderata nel foro filettato (10.1) del piano di fresatura.
- Montare un rullo a copiare sul portarulli e avvitarlo con la manopola (10.5) sul supporto angolare. Accertarsi che il rullo a copiare e l'utensile abbiano lo stesso diametro.
- Girando la rotella di regolazione (10.4) si può impostare la distanza fra il rullo del tastatore e l'asse dell'utensile.
7 Accessori
Per garantire la sicurezza personale utilizzare esclusivamente accessori e parti di ricambio Festool.
Festool offre una vasta gamma di accessori che possono aiutare ad impiegare la macchina in modo versatile ed efficiente, ad es.: compasso di fresatura, barre di guida con serie di fori, supporto di fresatura e tavolo per fresare per l'uso stazionario.
I numeri d'ordine degli accessori e degli utensili sono riportati nel catalogo Festool o su Internet, al sito „www.festool.com“.
8 Manutenzione e cura
Prima di eseguire qualsiasi lavoro sulla macchina staccare sempre la spina dalla presa di corrente!
Tutti i lavori di manutenzione e riparazione per i quali sia necessario aprire la scatola del motore devono essere eseguiti esclusivamente da un Centro Assistenza Clienti autorizzato.
Per garantire la circolazione dell'aria, le aperture per l'aria di raffreddamento nella scatola del motore devono essere tenute sempre sgombre e pulite.
L'apparecchio è munito di spazzole auto-estinguenti. Quando questi risultano consumati, viene interrotta automaticamente la corrente e l'apparecchio si arresta.
Per modificare la posizione della leva di bloccaggio (vedi Fig. 11):
- Allentate la vite.
- Rimuovete la leva di bloccaggio e stringete a fondo la vite a testa esagonale.
- Inserite di nuovo la leva di bloccaggio nella posizione desiderata e fissatela con la vite.
9 Smaltimento
Non gettare gli elettroutensili nei rifiuti domestici! Provvedere ad uno smaltimento ecologico degli elettroutensili, degli accessori e degli imballaggi! Osservare le indicazioni nazionali in vigore.
Solo UE: la Direttiva europea 2002/96/CE prevede che gli elettroutensili usati vengano raccolti separatamente e smaltiti in conformità con le disposizioni ambientali.
10 Garanzia
Per i nostri elettroutensili forniamo una garanzia per difetti del materiale o difetti di produzione conforme alle disposizioni in vigore nei rispettivi paesi e comunque con una durata minima di 12 mesi. All'interno degli stati dell'UE la durata della garanzia è pari a 24 mesi (comprovata dalla fattura o dal documento d'acquisto). Sono esclusi dalla garanzia eventuali danni che, in particolare, possano essere ricondotti a naturale usura/logoramento, sovraccarico, utilizzo non conforme, oppure danni causati dall'utilizzatore o imputabili ad altri usi contrari a quanto previsto dal manuale d'istruzioni o ancora difetti noti al momento dell'acquisto. Vengono parimenti esclusi anche i danni derivanti dall'impiego di accessori e materiale di consumo (ad es. platorelli) non originali. Eventuali reclami potranno essere riconosciuti solamente se l'elettroutensile verrà rispedito, integro, al fornitore o ad un centro di Assistenza clienti autorizzato Festool. Conservare con cura il manuale d'uso, le avvertenze di sicurezza, l'elenco delle parti di ricambio ed il documento comprovante l'acquisto. Per il resto sono valide le attuali condizioni di garanzia del costruttore.
Nota
In considerazione del continuo lavoro di ricerca e sviluppo ci riserviamo il diritto di apportare eventuali modifiche alle informazioni tecniche contenute nella presente documentazione.
REACH è l'ordinanza sulle sostanze chimiche valida in tutta Europa dal 2007. Noi, in quanto „utenti finali“, ovvero in quanto fabbricanti di prodotti, siamo consapevoli del nostro dovere di informazione nei confronti dei nostri clienti. Per potervi tenere sempre aggiornati e per informarvi delle possibili sostanze appartenenti alla lista di candidati e contenute nei nostri prodotti, abbiamo organizzato il seguente sito web per voi: www.festool.com/reach
