OF 1400EQ - Frezarka FESTOOL - Bezpłatna instrukcja obsługi

Typ produktu	Frezarka
Marka	FESTOOL
Model	OF 1400 EQ
Moc pobierana	1400 W
Prędkość obrotowa (bieg jałowy)	10000 - 22000 obr/min
Szybka regulacja głębokości	70 mm
Precyzyjna regulacja głębokości	8 mm (skala 0,1 mm)
Gwint wrzeciona	M22 x 1,0
Maks. średnica frezu	63 mm
Waga (bez kabla)	4,5 kg
Klasa ochronności	II (podwójna izolacja)
Zasilanie	Sieć jednofazowa
Średnice trzpienia frezu kompatybilne	6,0 ; 6,35 ; 8 ; 9,53 ; 10 ; 12 ; 12,7 mm
Łagodny rozruch	Tak (elektroniczny)
Regulacja prędkości	Ciągła za pomocą pokrętła (stałe utrzymanie)
Szybki hamulec elektroniczny (model EBQ)	Nie (model standardowy EQ)
Ochrona termiczna	Tak (automatyczne ograniczenie mocy)
Poziom ciśnienia akustycznego	82 dB(A)
Poziom mocy akustycznej	93 dB(A)
Wartość emisji drgań	3,5 m/s²
System odsysania	Złącze 27 lub 36 mm
Funkcje bezpieczeństwa	Blokada wrzeciona, wyłącznik z blokadą ciągłą
Konserwacja i czyszczenie	Czyścić otwory wentylacyjne, szczotki węglowe z automatycznym wyłączaniem
Gwarancja	24 miesiące (UE), minimum 12 miesięcy
Akcesoria w zestawie	Prowadnica boczna, klucz nastawny, tuleja zaciskowa

Często zadawane pytania - OF 1400EQ FESTOOL

Jak wymienić frez w frezarce Festool OF 1400EQ ?

Naciśnij przycisk blokady wrzeciona (1.14) znajdujący się po prawej stronie. Użyj klucza nastawnego o rozmiarze 24, aby odkręcić nakrętkę. Wyjmij stary frez. Włóż nowy frez aż do oznaczenia na trzpieniu. Dokręć nakrętkę, przytrzymując wciśnięty przycisk blokady wrzeciona.

Jak ustawić głębokość frezowania ?

Odblokuj dźwignię zaciskową (1.6) i popchnij maszynę w dół aż do kontaktu z przedmiotem. Zablokuj pokrętło obrotowe (1.5). Dostosuj ogranicznik głębokości do jednego z trzech stałych ograniczników. Użyj szybkiej regulacji (pociągnij ogranicznik) lub precyzyjnej regulacji (obróć pokrętło 1.4) dla dokładności 0,1 mm.

Jakie są zalecane prędkości dla różnych materiałów ?

Pokrętło regulacyjne (1.10) umożliwia wybór prędkości między 10000 a 22000 obr/min. W przypadku drewna twardego używaj pozycji 4 do 6; dla drewna miękkiego 5 do 6; dla sklejki 4 do 6; dla plastiku 4 do 6; dla aluminium 1 do 3; dla gipsu/kartonu pozycja 1. Dostosuj do średnicy frezu.

Jakie średnice trzpienia frezu mogę używać ?

Dostępne tuleje zaciskowe akceptują następujące średnice trzpienia: 6,0; 6,35; 8; 9,53; 10; 12; 12,7 mm. Sprawdź katalog Festool w celu uzyskania odpowiednich numerów tulei.

Jak podłączyć odkurzacz do frezarki ?

Zamontuj osłonę odsysania na stole frezarskim, wkładając czopy w otwory i dokręć dźwignię. Podłącz odkurzacz Festool z wężem 27 lub 36 mm (zalecany 36 mm, aby uniknąć zapychania). W przypadku prowadnicy bocznej zatrzaśnij złącze odsysania (5.4) i podłącz wąż.

Czy mogę używać szyny prowadzącej FS z OF 1400EQ ?

Tak, przymocuj prowadnik (6.1) za pomocą prętów prowadnicy bocznej do stołu frezarskiego. Przymocuj szynę prowadzącą (6.3) do przedmiotu za pomocą zacisków, zachowując bezpieczny odstęp 5 mm między krawędzią szyny a frezem.

Jak zamontować tuleję kopiującą ?

Włóż dwa zaczepy tulei kopiującej w wycięcia stołu frezarskiego. Aby ją zdjąć, naciśnij jednocześnie dwa przyciski (1.16). Przesunięcie Y oblicza się następująco: (średnica tulei - średnica frezu) / 2.

Jakie są ważne zasady bezpieczeństwa ?

Używaj okularów ochronnych, nauszników i maski przeciwpyłowej. Przymocuj przedmiot za pomocą zacisków. Trzymaj narzędzie tylko za izolowane powierzchnie. Sprawdź, czy frez jest prawidłowo dokręcony. Nie przekraczaj maksymalnej prędkości podanej na narzędziu.

Jak konserwować frezarkę ?

Przed jakąkolwiek interwencją odłącz urządzenie. Regularnie czyść otwory wentylacyjne, aby zapewnić chłodzenie. Szczotki węglowe mają automatyczne wyłączanie: jeśli maszyna się zatrzyma, wymień je w autoryzowanym warsztacie. Aby przesunąć dźwignię blokady, poluzuj śrubę i ustaw ją ponownie.

Jaka jest gwarancja na OF 1400EQ ?

Gwarancja obejmuje wady materiałowe i produkcyjne. W Unii Europejskiej wynosi 24 miesiące (minimum 12 miesięcy poza UE). Uszkodzenia spowodowane normalnym zużyciem, przeciążeniem lub niewłaściwym użytkowaniem nie są objęte gwarancją. Zachowaj dowód zakupu i instrukcję.

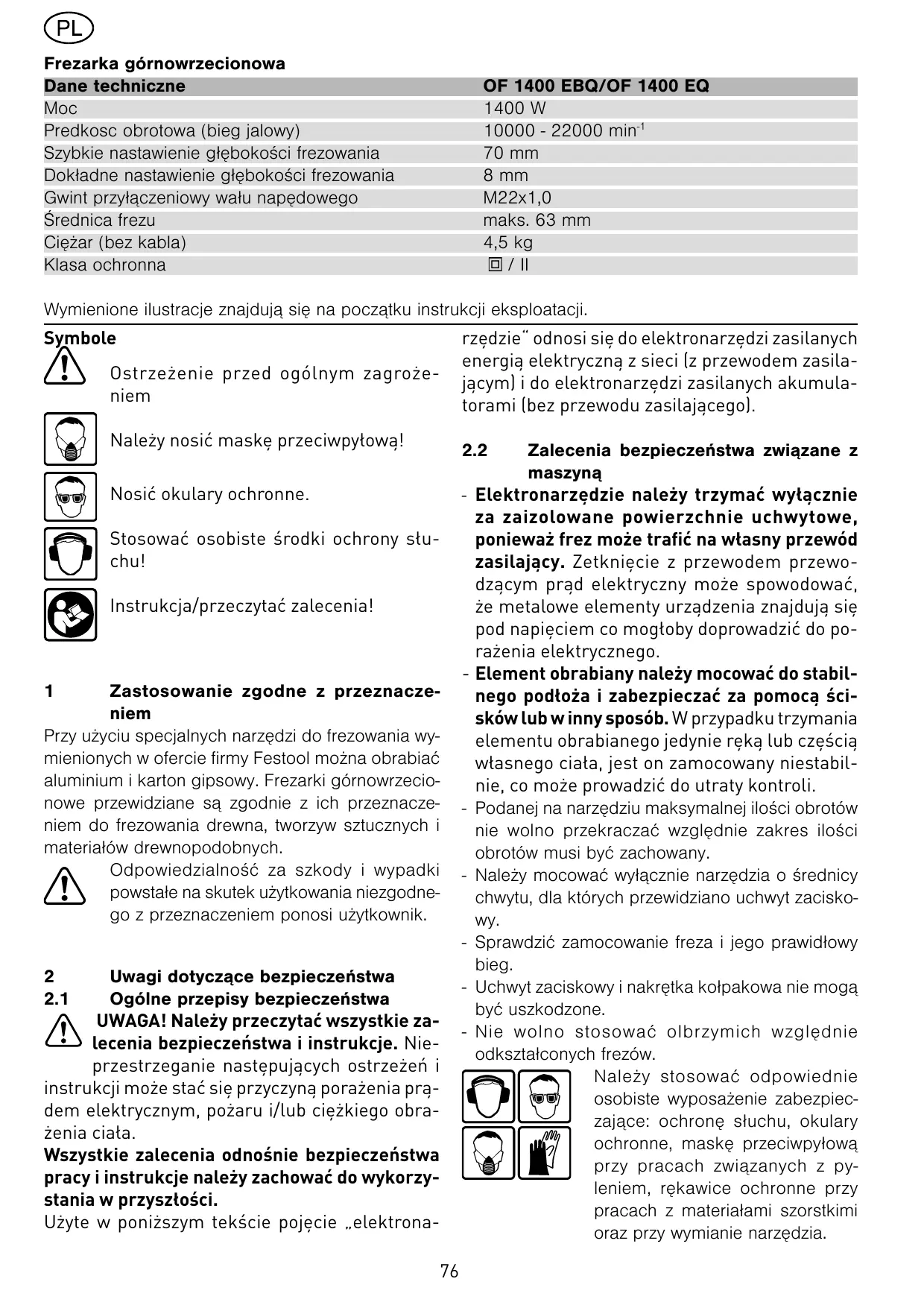

INSTRUKCJA OBSŁUGI OF 1400EQ FESTOOL

Frezarka górnowrzechionowa

Dane techniczne	OF 1400 EBQ/OF 1400 EQ
Moc	1400 W
Predkosc obrotowa (bieg jalowy)	10000 - 22000 min-1
Szybkie nastawienie glębokości frezOWANIA	70 mm
Dokladne nastawienie glębokości frezOWANIA	8 mm
Gwint przy.§ćzeniowy waŁu nap.§ówego	M22x1,0
Średnica frezu	maks. 63 mm
Ciezar (bez kabla)	4,5 kg
Klasa ochronna	回 / II

Wymienione ilustracione znajduja sie na poczatku instrukcji eksploataci.

Symbole

Ostrzeżenie przygodólnym zagrożeniem

Naleź nosić maskę przyciwypytoa!

Nosić okulary ochonne.

Stosować osobisteŚrodki ochrony stuchu!

Instrukcja/przeczytać zalecenia!

1 Zastosowanie zgodne z przyznaczenia

Przy uzyciu spezialnych narędzi do frezowania wymienionych w ofercie firmy Festoolość obrabíać aluminium i karton gipsowy. Frezarki górnowrzecIONowe przywidziane są zgodnie z ich przyeznaczenia do frezowania drewna, tworzyw sztucznych i materiałów drewnopodobnych.

Odp战略布局 za szkody i wypadki powstaße na skutek uzytkowania niedego z przyznaczeniem ponosi uzytkownik.

2 Uwagi dotyczne bezpieczenstwa 2.1 Ogolne przyepisy bezpieczenstwa

UWAGA! Naleź przyȩczyȩć wyszystkie zamość lecenia bezpieczeniastwa i instrukcje. Niemni sążestręganie nastepujacych ostrzeȩć i zamość sążymi sązycznych prȩzenia prȩcielektrycznym, pożaru i/lub ciȩzekiego obrotuciata.

Wszystkie zalecenia odnosnie bezpieczenstwa pracy i instrukcje nalezy zachowac do wykorzystania w przysztosci.

Uzyte w ponieszym tekscie pojęcie „elektrona-

rzędzie" odnosi są do elektronarzȩdzi zasilanych energia elektryczna z sieci (z przywodem zasilajacym) i do elektronarźȩdzi zasilanych akumulatorami (bez przywodu zasilajść).

2.2 Zalecenia bezpieczenstwa zwiazane z maszyna

• Elektronarȩźedzie naleź trzymać wymiącnie za zaizolowane powierzchnie uchwytowe, poniewaN frez要去trafić na wstawny przywośd zasilajść. Zetakność z przywodem przywośdźycym prad elektryczny要去 spowodowej, ze metalowe elementy urzadzenia znejdu)—sied pod napięciem co mogłowby doprowadzić do po—rażenia elektrycznych.
• Element obrabiany naleźmy mocować do stabilnego podtoża i zabezmiepieczaczā za pomocą scisków lub winny sposob. W przypadku trzymania elementu obrabianego jeddynie ręka lub czȩciewatasnégo ciata, jest on zamocowany niestabilnie, coMZE prowadzić do utraty kontrli.
• Podanej na narędziu maksymalnej ilosci obrotów nie wolno przyekraczać wźglównie zakres ilosci obrotów musi byc zachowany.
• Naleźmy mocować wyłącznie narȩźdia o sȩrdnicy chwytu, dla kórych przywidziano uchwyt zaciskowy.
• Sprawdzić zamocowanie freza i了我的 prawidów bieg.
• Uchwyt zaciskowy i nakrétka kołpakowa nie mogą być uszkodzone.
• Nie wolno stosowej olbrzymich względnie odksztataconych frezów.

Naleź stosować odpowiednie osobiste wyposzazenia zabezmieczajce: ochrone słuchu, okulary ochronne, maske przyciwymi przy pracach zwiazanych z pyleniem, rękawice ochronne przy pracach z materiały szorstkimi oraz przy wymianie narȩźdia.

3 Informacja odnosnie emisi hałasu i wibraci

W typowym przypadku wartość uzalone zgodnia znorma EN 60745wynosza:

$$ \text {P o z i o m c i s n i e n i a a k u s t y c z n e g o} \quad 8 2 \mathrm {d B (A)} $$

$$ \text {P o z i o m c a l k o w i t e g o c i s n i e n i a} $$

$$ \text {a k u s t y c z n e g o} \quad 9 3 \mathrm {d B (A)} $$

$$ \text {P l u s r o z n i c a w d o k t a d n o s c i p o m i a r u} \quad K = 3 \mathrm {d B} $$

Stosować osobisteŚrodki ochrony sąchu!

Wartosci catkowita wibraci (suma wektorowa w trzech kierunkach) ustalona zgodnie z norma EN 60745:

Wartosci emisji wibraci

$$ (3 - \text {o s i o w o}) \quad a _ {b} = 3, 5 \mathrm {m} / \mathrm {s} ^ {2} $$

$$ \text {N i e o z n a c z o n o s c} \quad K = 2, 0 \mathrm {m} / \mathrm {s} ^ {2} $$

Podane parametry emisi (wibracja, haas) zostaty pomierzone zgodnia z warunkami pomiarowych okreslonymi w normie EN 60745 i są do porowywnywnia urzadzen. Nadaj są one rawnie do tymczasowej oczenia wibracjami i haatasem podczas uzytkowania.

Podane parametry emisi dotycz zęwych zastosowan elektronarzędzia. Jeśli"Justak narźedzie elektryczne zestanie uzyte do innych zastosowan, z innymi narźedziami mocowanymi lubNieodp战略布局 konserwowane, są to znacznie zȩkszyć obciążenie wibracjami i hatasem catej czasoprzestrzeni roboczej. Welu dokbatnej oceny dla danej czasoprzestrzeni roboczej trzeba uwzgliednic rownik zawarte w niedz cyasy biegu jatowej i czasy przystoju urzadzenia. Moź to znacznie zmirciejszyć obciążenie w calym okresie czasu pracy.

4 Podlączenia do instalacji elektrycznej i rozruch

Napięcie sieci oraz czestotliwość musza zgodadzć są podanymi wartośćmi na tabliczce znamionowej!

Włącznik (1.13) sązy do załączania i wyłączania urzadzenia (l = za./0 = wy!). Do przyciętejerność zablokowania go za pomocamy bocznych przycisku blokujȩcogo (1.12). Ponowy nacimiento wȩćznika powoduje zwolnienie blokady. Podȩczanie i odȩczanie elektrycznych przyzewodu zasilȩćego patrz rysunek 2.

5 Ustawienia w maszynie

Przed przystapieniem do wykonywania jakichkolwiek prac przy maszynie sązy zawsze wymiągać wtyczkiego z gniażda!

5.1 Uklass elektroniczny

Jesli uład elektroniczny jest uszkodzony nie wolno korzystać z maszyny, poniewaN要去 spowodstaw to zwiększenie prędkosci obrotowej. Uszkodzenia uładu elektronicznego要去 roźpożnac po braku tagodnégo Rozruchu lubjectiona prȩdkosci obrotowej nie jest moziwa.

Maszyna OF 1400 EBQ, OF 1400 EQ posiada elektroniczny ukrad pełnofalowy o nastepujacych wąsciwośćciach:

Lagodny rozruch

Lagodny rozruch zapewnia pozbawiony szarpnić rozruch maszyny.

Regulacja prędkosci obrotowej

Prędkość obrotowa要去 regulowania za pomocamy potręta nastawczego (1.10) bezstopniowo w zakresie od 10000 do 22000 min⁻¹. Dzieki temu要去 optymalnie dopasowania prȩdkości czego do danego rodzaju materiały:

materiał	Średnica frezu [mm]			polecany do;cieci a materiał
	10-25	25-40	40-60
	Stopnie na kółku
twarde drewno	6-4	5-3	3-1	HW (HSS)
miękkie drewno	6-5	6-3	4-1	HSS (HW)
płyty wiórowePokryte	6-5	6-3	4-2	HW
tworzywo sztuczne	6-4	5-3	2-1	HW
aluminium	3-1	2-1	1	HSS (HW)
karton gipsowy	2-1	1	1	HW

Stała prędkość obrotowa

Wybrana prędkość obrotowa utrzymiwyana jest na stałyzm poziomie zarówno na biegu jałowym jak i przy obróbcze materiały.

Bezpiecznik temperaturowy

W przypadku zbyt wysokiej temperatury silnika nastepuje zmiejejszenia dopływu pradu i predkosci obrotowej. Maszyna pracuje ze zmiejejszona moca, w celu umołowienia ochłodzenia poprzej wentylacja silnika. Po ochłodzeniu silnika maszyna samoczynnie zwiększa predkość obrotowa.

Hamulec (OF 1400 EBQ)

Frezarka OF 1400 EBQ posiada elektroniczny hamulec, kóry po wyłaczeniu maszyny zatrzymuju wręcione wraz z narźedziem w przyciagu 2 sekund.

5.2 Wymiana narzedzia

Przy wymianie naręźdiaromatica ustawic maszyny do góry nogami.

a) Władanie narźedzia

• Wsunęc frez (3a.1) w otwarty uchwyt zaciskowy tak daleko jak to jest myckiwe, a co najmiej do oznaczenia na chwycie frezu (3a.2). Jeśli uchwyt zaciskowy nie jest widoczny ze względu na nikṛtké kotpakowa (3a.3), trzeba wrawdzić frez w uchwyt zaciskowy co najmiej na tyle, aby znacznik ❌ nie wystawat ponad nikṛtké kotpakowa.
• Nacisnac przyȩćznik (1.14) blokady wrzeciona znejdujocy są po sprawej stronie.
• Mocno przykrećić nakráte (1.15) przy pomocy klucza widlastego (SW 24).

Zalecenie: Blokada wrzeciona blokuje wrzecionosilnikowe kaźdorazowo tylko w jedernym kierunkuobrotu. Zengo względu przy odkrćeniu wzglȩdniedokrćcaniu nakrátki nie trzeba zdejmować kluczapraskiego, lecz möglich poruszać go do przyodu i do tylu tak jak klucz z Mechanizmem zapadkowym.

b) Wyjmownikie naręźdia

• Nacisnac przyȩćznik (1.14) blokady wrzeciona znejdujocy są po lewaj stronie.
• Zwolnić nakrátkę (1.15) przy pomocy klucza widlastego SW 24,źPICZUJECIE opór. NatestPNie naleź wy połonać ten opór przyzekrEcajc dalej kluczem widlastym.
• Wyjáć frez.

5.3 Wymiana uchwytu zaciskowej

Dostepe nauchwyty zaciskowe dla nastepujczych srednic chwytu: 6,0 mm, 6,35 mm, 8 mm, 9,53 mm, 10 mm, 12 mm, 12,7 mm (Numery do zamówienia patrz katalog firmy Festool lub w Interecie pod adresem „www.festool.com").

• Odkrećić calkowicie nakrátek (1.15) i wyjac ja razem z uzychytemzaciskowym z wrzeciona.
• Wsadzić nowy uchwyt zaciskowy z nakȩtka do wrzechiona, po czym lekko dokrecić ja. Nie zakȩcać mocno nakȩtki, sąželi nie jest resurrection wsadzony frez!

5.4 Ustawienie glębokość frezowania

Ustawienie glębokość frezOWANIA odywa są trzech krokach:

a) Ustawienie punktu zerowego

• Przestawic dzwigienke napinajca (1.6), aż zderzak do nastawiania glębokość (1.7);będzie sąruszał.
• Ustawic frezarkę gornywrzejcionowa stolem (1.9) na rownej powierzchni. Odkrecić gałe obrotowa (1.5) i nacinność maszyny tak dalekow doł,ź frez bezdie nasadzony na podstawe.
• Przymocowa maszyny w tym połozeniu poprzej zakrcenie pokretla (1.5).
• Przesunę zderzak do nastawiania glębokość w stroneaddresses z trzech zderzaków twardych obracajacego są zderzaka rewolwerowej (1.8).

Przy pomocy Śrubokręta możecie indywidualnie ustawić wysokość kaźdego zderzaka twardego:

Zderzak twardy min. wysokość/max. wysokość
A	38 mm/44 mm
B	44 mm/54 mm
C	54 mm/67 mm

• Przesunę wskazowej (1.3) na doft, aby skala (1.1) wskazywała 0 mm.

Jesli ustawieuie zerowe jest nieprawidłowe,MZna je skorygować za pomocą s Ruby (1.2) przy wskazówce.

b) Ustawienie glębokość frezowania

łyczona glębokość frezOWANIA można ustawic albo przy pomocy szybkiego ustawienia glębokość albo przy pomocy doklądnego ustawienia glębokość.

• Błyskawiczne ustawienie glębokość: pociąnac zderzak do ustawenia glębokość (1.7) tak da-leko do góry,ź wskazówka三点茲 die wskazywała zyczona glębokość frezowania. Mocno zamocowa zderzak do ustawenia glębokość w tej poźycji przy pomocy dźwigienki napinajȩcej (1.6).
• Dokladne ustawuminium głowobokosci: Zderzak do ustawienia głowobokosci w tej pozycji przy pomocy dzwigienki napinajacej (1.6). Ustawic zyczona głowobokosc frezowania przykrećajac koło nastawczce (1.4). Jeźeli przykrećecie koło nastawczce o jeder kreskę, to głowobokosc frezowania przyestawi są 0,1 mm. Całkowy obrćenie przystawi głowobokosc o 1 mm. Maksymalny zakres przystawienia przy pomocy koła nastawnegoDynosi 8 mm.

c) Zastawienie glębokość frezowania

• Odkręcić gałe obrotowa (1.5) i nacinność maszyny tak daleko ku dołowy,źderzak do ustawienia glębokość dotkBzie zderzak twardy.
• Przymocowa maszyny w tym połozeniu poprzej zakrcenie pokretla (1.5).

5.5 Odsysanie

Maszynę naleź y zawsze pod.§ćzać do od-kurzacza.

• Przymocować osłone ssać do stolu frezarskiego, wsuwajć najpierw oba czopy (3.1) osłony w wyciecia (3.2) stolu frezarskiego, a nastepniaż nasadźajć osłone na stóf frezarski i przydekacja dzwignie (3.5).
• W celu umożliwenia mocowania i demontaźu osłony ssȩje przy zamontowanym frezie, poprzej obrót segmentu (3.4) sąna otworzyć wyciecie (3.3) w osłonie ssȩej. Dla zapewnioia optymalnego odsysania w czasie przy wyciecie musi byc zamkniète obrotowy Segmentem.

Do krócca szecho (3.6) można podȩczyć odkurzacz firmy Festool o srednicy węź szecho 36 mm lub 27 mm (srednica 36 mm jest zalecana z uwagi na mniejsze zagrożenie zatkaniem).

Lapacz wiórów KSF-OF

Dzieki zastosowaniu lapacza wiorów KSF-OF (czeciowo w zakresie dostawy) möglich zwiększyc skutecznosć odsysania przy frezowaniu krawędzi.

Montañ odbywa sie w sposób analogiczny jak pierścienia kopi战略布局 (rysunek 8).

Kołpakdoğan odciąc za pomocapiy kabląkowej wzdłusz rowków i tym samym zmiejejszych. Lapacz wiórowdoğan wtedy stosować przyminimalnych promieniach wewétrznych winoszychych 40 mm.

6 Praca za pomocag maszyny

Obrabiany element nalezy mocować zawszew taki sposob, abyNie mogt poruszyc sie w czasie obróbki.

Maszyny naleź trzymać zawsze obiema rekami za przywidziane do unto celu uchwyy (1.5, 1.11).

W przy pręchipuje pylenie sąȩ znosć masło chroniȩ drogi oddechowe.

Podczas pracy frezarkę gornywrzechionowa,naleź posuwać zawsze w kierunku przyciwnym do obrotu freza (frezowanie przyciwbzieźne)!

Frezowanie nalezy wykonywać wyłacznie w ruchu przyciwbieźnym (kierunek przysemuwu maszyny zgodnia z kierunkiem cięcia narȩdzia, ilustracja 9).

6.1 Obróbka aluminium

Zewgledów bezpieczędwa przy obrbcce aluminium naleź stosowej nastepujuce srodki zabezmieczajace:

• Zainstalować prȩdowy wyłącznik ochronny (Fl,

PRCD).

• Podłuczyc maszyny do odpwiedniago odkurza-cza.
• Regularnie czyscić maszyny z kurzu osadzonego na obudowej silnika.
• Nosić okulary ochronne.

6.2 Frezowanie z ręki

Frezowanie z reki frezarka gornywrzecionowa to glownikie frezowanie liter lub obrazów oraz obrobka krawędzi, które odywa są przy pomocy frezów z pierSciieniem oporowym lub czopami prowadźacymi.

6.3 Frezowanie ze zderzakiem bocznym

Podczas prac wykonywanych równolegle do krawędzi.cfęsci obrabianejromatica zawartego w dostawie zderzaka bocznych (4.2).

• Przymocować oba drażki prowadźace (4.2) poprzej dokrecenie obu pokreț (4.4) przy prowadnicy bocznej.
• Wprowadzić drażki prowadźace na wybrany wymiar w rowki stófu frezarskiego i zacisné je pokrettem (4.5).
• Regulacja precyzyjna: odkȩcić sukrotło (4.6), aby za pomocamy sukrotność natawczechego (4.8) są za byto przypoprawość regulacje precyzyjna. W tym celu pierScién (4.7) wyposzaźony jest w skawe do dokladynosci 0,1 mm. W przypadku przytrzymania sukrotność natawczechego, są za przekȩcić są pierScién skalowy tak, aby ustawić go na „zero“. Do sąteczych regulazioni są zmy skala milimetrowa (4.1) znażdujacja są przy korpusie urzadzenia. Pozakończeni regulazioni doklatnej sązy ponownie dokȩcić sukrotło (4.6).
• Ustawic obie szczeki prowadzace (4.3, 5.1) w taki sposob, aby ich odlegostoć od frezuwynosiţa ok. 5 mm. W tym celu naleź yodkrecić s Ruby (5.2) i po zakończonym ustawianiu ponownie dokrecić.
• W sposóbPokazany na rysunku 5 nasunć oslo- nę ssacá (5.4) od tylu na prowadnicj boczna aź do zatrzasnięcia. Do krócca szecho (5.3) można podłaczyc wąssacy o srednicy 27 mm lub 36 mm.

6.4 Frezowanie z systemem prowadzenia FS

System prowadzenia offerings w wyposzażeni ułatwa frezowanie dokladynych wpustów.

• Zamocować zderzak prowadźcy (6.1) suwakami prowadźacymi bocznych zderzaka do stófu frezarki.
• Zamocować szynę prowadzȩc (6.3) przy pomocy

Ścisków stolarskich (6.4) do materiały obrabianego. Uwaźć, aby między przyzdnia zsyngy prowadȩść a frezarka, wźglówn wpustem, zostaw zachowany bezpieczny odstep X (zd.§cie 6)Dynoszamy 5 mm.

• Nasadzić zderzak prowadźcy jak demonstruje zdjecie nr. 6 na szyny prowadźac. Welu za pewwnienia bezluzowej prowadzenia zderzaka frezarki要去cie Państwo przy obydwa boczne otwory (6.2) przy pomocy srubokręta ustawic dwie szczymi prowadźace.
• Do nagwintowanegom otworu (6.6) stoły frezarki przykrećić przy pomocy Śruby podporę dajacja sie przystawic na wysokość w ten sposób, aby dolna strona stołu frezarki leżata równelegle do powierzchni obrabianego materiały.

W celu frezowania wedlug rysy oznakowanie na stole frezarki (6.5) oraz skala na podporze wskaze PaństwuŚrodkowa os frezarki.

Regulacja dokladna

Regulacja preczyjna (7.5, wyposazenia) uzówność dokadne ustawuminium odległość X.

• Zamontowac uład regulacje precyzyjnej (7.5) pomiedzy maszyna i adapterem prowadnicy na drażku prowadźacym.
• WsunęcPokretto nastawczce (7.2) wadapter prowadnicy jak pokazano na ilustracje 7.
• Wkrećić Pokrétlo nastawczne (7.2) w nakrétke uku-ladu regulazioni precyzyjnej.
• W celu ustawienia odlegtosci X nalezy odkreciPokretto (7.1) adaptera prowadnicy i dokreciPokretto (7.3) ukladu regulazioni precyzjnej.
• Ustawic odpowiednia odlegość X poprzej obrotpPokretta nastawczygo (7.2), a nastepnie dokrecićPokretto (7.1) adaptera prowadnicy.

6.5 Frezowanie kopiowe

W celu dokladnej i zgodnej z wymiarem reprodukcji istniejacych elementów stosuje sie pierScién kopiwy lub urzadzenia kopiowe.

a) Pierscien kopiwy

Podczas wyboru wielkość pierScienia kopiwogo zwracć uwage na to, aby uzyty frez pasowat do seinen otworu. Odstep Y (zdjecie 9) pomiedźwczenia obrabiana a szablonem oblicza są nastepujaco:

$$ Y = (\varnothing \text {p i e r s c i e n k o p i o w y} - \varnothing \text {f r e z}) $$

2

• Przymocować pierScién kopiujecty (8.1) do stolu frezarskiego, wsuwajć oba czopy (8.2) w wyciecia (8.3).

• W celu odblokowania pierScienia kopiu脸颊o nalezy"Justoczesnie wcisnac oba przyciski (1.16) do wewnatrz.

b) Urzadzenie kopiowe

Urzadzenie kopiowe składa są z ramienza kątowego WA-OF (10.2) oraz kompletu kopiowej KT-OF, składajćego są z uchwytu do rolek (10.6) oraz trzech rolek do kopiomania (10.7).

• Ramię kątowe mocono przymocowej przy pomocy gałki obrotowej (10.3) na zyczona wysokość w nagwintowanym otworze (10.1) stoły frezarki.
• Zamontowac rolke do kopiomania do uchwytu do rolki, a nastepnie przymocowac go srbami przy pomocy gaikiPokretnej (10.5)do ramienia katowego.Zwracauwage,abyrolka do kopiomania oraz frez miały te sama srednice!
• Na skutek przyzekręcania koła nastawczego (10.4)ość ustawic odlegloiść roliki stykonew j w stosunku do osi freza.

7 Wyposaßenie

Dla własné bezechyenstwa sązy stosowej wyłącznie oryginalne wyposañenie i czȩci zamienne firmy Festool.

Firma Festool offerings obszerny zakres wyposzazenia, które umozliwia wieiorakie i efektywne stosowanie maszyny, np.: cyrkiel do frezowania, szyny prowadzac z systemem do wiercenia rzewów otworów, przyrzad ułatwieący frezowanie, stóf frezarski do uzytkowania stacionarnego. Numery do zamówienia wyposzazenia i narźedzi znajdziecie Państwo w katalogu Festool lub w internecie pod adresem "www.festool.com".

8 Przeglad, konserwacja i czyszczenie

Przed przystapieniem do wykonywania jakichkolwiek prac przy maszynie nalezy zawsze wymiąć wtyczné z gniażda!

! Wszystkie prace konserwacyjne i naprawcze, które wymagaja otwarcia obudowy silnika, moga być wykonywane wyłacznie przyez upowaźnioni warsztat serwisowy.

Dla zapewnienia cyrkulacci powietrza, otwory wentylacyjne w obudowie silnika musza byc zawsze odsloniiete i czyste.

Urzadzenie jest wyposzazone w spejalne węglesamoczynnie wyłuczajace. Jeźeli są one zuzyte, natestpuje samoczynne odȩczenie prȩdu i maszyna zatrzymuje są.

W celuzmiany pozycji dzwigni zaciskowej (patrz rysunek 11):

• Odkrecic Srube.
• Usunę dzwignie zaciskowa i dokrecić srule z tym szesciokatnym.
• Podączyć dźwignie zaciskowa w wymaganej pozycji i przymocowej ja za pomoc sąby.

9 Usuwanie

Niewolno wyrzuć narędzi elektrycznych wraz z odpadami domowymi! Urzadzenia, wyposzażenie i opakowaniaNSEZY przekazać zgodnie z przypeisami o ochrione srodowiska do odzysku surowców wtornych. Nalezy przy tym przystrzegać obwiązujacych przypisów państwoych.

Tylko UE: Zgodnie z europejska Wytyczna 2002/96/EG zuzyte naręźdia elektryczne trzeba gromadzić osobno i odpradowość do odzysku surowcow w tymnych zgodnie z przyepsami o ochrioneŚrogowiska.

10 Gwarancja

Na urzadzenia produktcji naszej firmy udzielamy gwarancji z tytu wad materiaływoch i btędow produktcji y zgodnie z postanowieniami ustawymi obwiązujacymi na terytorium danego kraju, kóraDynosi co najmiej 12 miesiecy. Na terytorium państw UE czas trwania gwarancjiDynosi 24 miesiace (liczac od daty na rachunku lub dowodzie dostawy). Szkody, a zwtaszcza naturalne zuzycie, przyciȩzenia, uzytkowanie niezgodné z przyznaczeniem względnie szkody zawinione przyez uzytkownika lub inné zastosowanie niezgodné z instrukcją obstugi lub, kóre znane byty w momencie zakupu,Nie są objete gwarancja. Nie są

rònwnież objęte szkody, powstate wDyniku stosowaniaNieoryginalnego wyposañenia i materiałow uzytkowych (np. talerze szlifierskie).

Reklamacje moga zostać uznane tylko wtedy, gdy niedrozzone na częsci urzadzenia dostanie odestane do dostawcy lub do upowaźnionego warsztatu serwisowej firmy. Naleź y zachować instrukcję obstugi, zalecenia bezpieczność, listę czȩci zamiennych i dowód zakupu. Ponadto obłowacjaźajactualny w momencie zakupu warunki gwarancyjne producenta.

Uwaga

Ze względu na state prace badawcie i rozwojowe zastrzega są zmiany zamieszczonych tu danych technicznych.

Rozporzadzenie REACH dla produktów firmy Festool, ich wyposzazenia i materiały eksploatacynych

REACH jest to Rozporzadzenia osubstancjach chemicznych, które obwiązuju w catej Europie od 2007 r. Firma nasza, jak „uzytkownik konćowy“, a zatem jako producent wyrobów jest swiadoma obwiązku informwoman naszych clientów. W celu dostarcznia nazymclientom majnowszych informacji oraz informwoman o moziwychsubstancjach z listy kandydatów w wyrobach naszej firmy, utworzyl主義y nastepujecka strone internetowa:

www.festool.com/reach
