KÄYTTÖOHJE OF 1400 EQ FESTOOL

Alkuperäiset käyttöohjeet/Varaosaluettelo

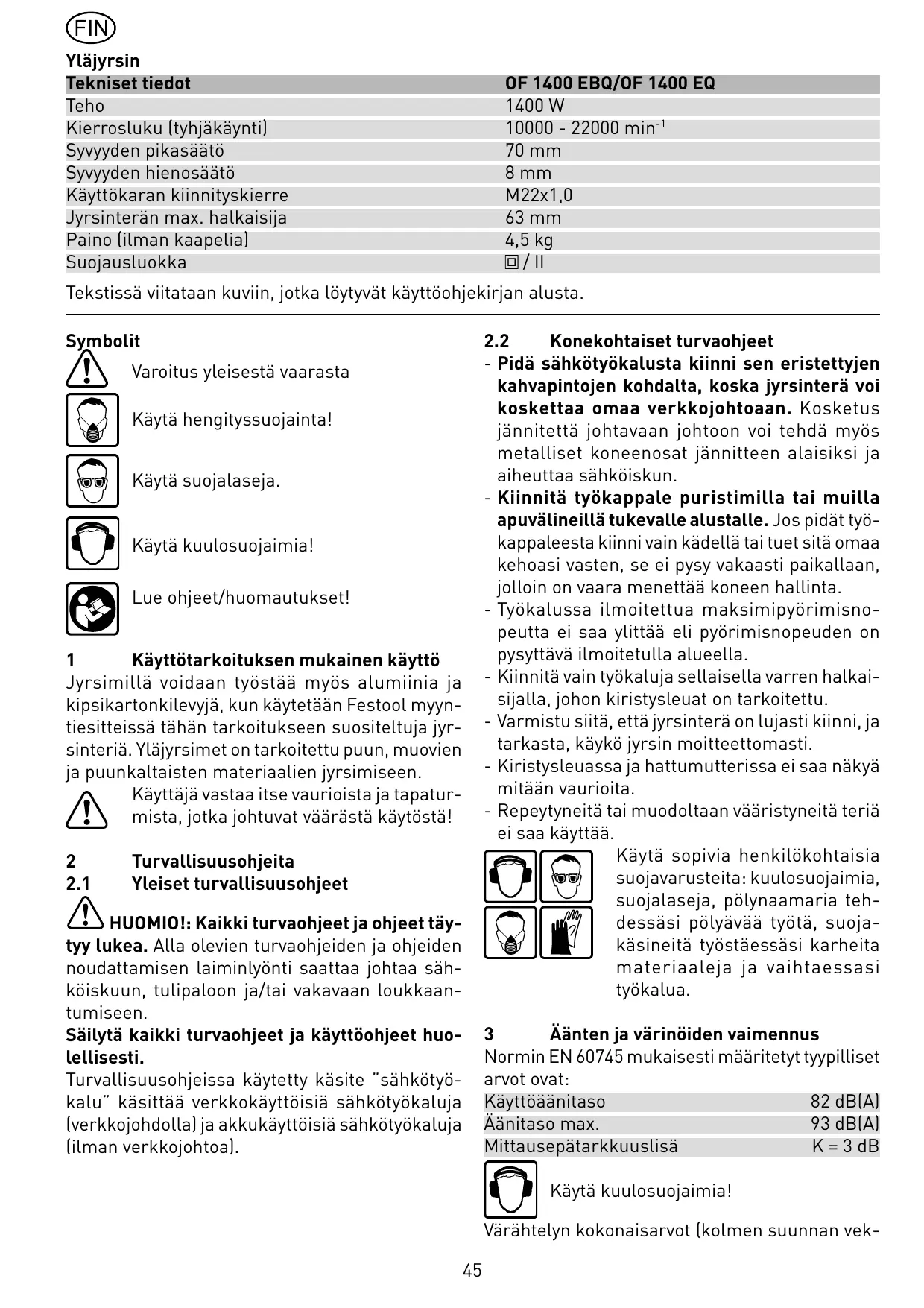

1400 W 10000 - 22000 min-1 70 mm 8 mm M22x1,0 63 mm 4,5 kg / II Tekstissä viitataan kuviin, jotka löytyvät käyttöohjekirjan alusta. Symbolit

Konekohtaiset turvaohjeet - Pidä sähkötyökalusta kiinni sen eristettyjen kahvapintojen kohdalta, koska jyrsinterä voi koskettaa omaa verkkojohtoaan. Kosketus jännitettä johtavaan johtoon voi tehdä myös metalliset koneenosat jännitteen alaisiksi ja aiheuttaa sähköiskun. - Kiinnitä työkappale puristimilla tai muilla apuvälineillä tukevalle alustalle. Jos pidät työkappaleesta kiinni vain kädellä tai tuet sitä omaa kehoasi vasten, se ei pysy vakaasti paikallaan, jolloin on vaara menettää koneen hallinta. - Työkalussa ilmoitettua maksimipyörimisnopeutta ei saa ylittää eli pyörimisnopeuden on pysyttävä ilmoitetulla alueella. - Kiinnitä vain työkaluja sellaisella varren halkaisijalla, johon kiristysleuat on tarkoitettu. - Varmistu siitä, että jyrsinterä on lujasti kiinni, ja tarkasta, käykö jyrsin moitteettomasti. - Kiristysleuassa ja hattumutterissa ei saa näkyä mitään vaurioita. - Repeytyneitä tai muodoltaan vääristyneitä teriä ei saa käyttää. Käytä sopivia henkilökohtaisia suojavarusteita: kuulosuojaimia, suojalaseja, pölynaamaria tehdessäsi pölyävää työtä, suojakäsineitä työstäessäsi karheita materiaaleja ja vaihtaessasi työkalua. Varoitus yleisestä vaarasta Käytä hengityssuojainta! Käytä suojalaseja. Käytä kuulosuojaimia! Lue ohjeet/huomautukset! Käyttötarkoituksen mukainen käyttö Jyrsimillä voidaan työstää myös alumiinia ja kipsikartonkilevyjä, kun käytetään Festool myyntiesitteissä tähän tarkoitukseen suositeltuja jyrsinteriä. Yläjyrsimet on tarkoitettu puun, muovien ja puunkaltaisten materiaalien jyrsimiseen. Käyttäjä vastaa itse vaurioista ja tapaturmista, jotka johtuvat väärästä käytöstä!

Turvallisuusohjeita Yleiset turvallisuusohjeet HUOMIO!: Kaikki turvaohjeet ja ohjeet täytyy lukea. Alla olevien turvaohjeiden ja ohjeiden noudattamisen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen. Säilytä kaikki turvaohjeet ja käyttöohjeet huolellisesti. Turvallisuusohjeissa käytetty käsite ”sähkötyökalu” käsittää verkkokäyttöisiä sähkötyökaluja (verkkojohdolla) ja akkukäyttöisiä sähkötyökaluja (ilman verkkojohtoa).

Äänten ja värinöiden vaimennus Normin EN 60745 mukaisesti määritetyt tyypilliset arvot ovat: Käyttöäänitaso 82 dB(A) Äänitaso max. 93 dB(A) Mittausepätarkkuuslisä K = 3 dB Käytä kuulosuojaimia! Värähtelyn kokonaisarvot (kolmen suunnan vek45 torisumma) määritetty EN 60745 mukaan: Värähtelyn päästöarvo (3-akselinen) ah = 3,5 m/s2 Epävarmuus K = 2,0 m/s² Ilmoitetut päästöarvot (tärinä, melu) on mitattu normin EN 60745 tarkastusedellytysten mukaisesti, ja nämä arvot on tarkoitettu koneiden vertailuun. Ne soveltuvat myös tärinä- ja melukuormituksen väliaikaiseen arviointiin työtehtävää suoritettaessa. Ilmoitetut päästöarvot koskevat sähkötyökalun pääasiallisia käyttötarkoituksia. Jos sähkötyökalua käytetään muihin käyttötarkoituksiin, muiden koneeseen liitettävien työkalujen käytön yhteydessä tai huonosti huollettuna, se saattaa johtaa tärinä- ja melukuormituksen selvään nousuun koko työskentelyajan aikana. Koko työskentelyajan aikaista kuormitusta arvioitaessa on otettava huomioon myös koneen joutokäyntiajat ja pysäytettynä olon ajat. Tämä voi vähentää huomattavasti työskentelyajan kokonaiskuormitusta.

Sähköliitäntä ja käyttöönotto Verkkojännitteen ja taajuuden täytyy vastata tyyppiki-lvessä ilmoitettuja arvoja! Katkaisin (1.13) toimii päälle/pois päältä -katkaisimena (I = päällä/0 = ei päällä). Jatkuvaa käyttöä varten voit lukita katkaisimen lukitusnapilla (1.12). Lukitus vapautuu, kun painat katkaisinta uudelleen. Katso kuvaa 2 verkkoliitäntäjohdon liittämistä ja irrotusta varten.

Säädöt koneella Irrota laite verkkojännitteestä aina ennen kuin teet mitään laitteeseen kohdistuvia töitä!

Elektroniikka Älä käytä laitetta, jos sen elektroniikassa on vika: laitteen kierrosluku voi nousta liian korkeaksi. Elektroniikan vian havaitset siitä, ettei laitteen pehmeä käynnistyminen tai kierrosluvun säätö toimi. OF 1400 EBQ, OF 1400 EQssa on säätöelektonikka, jolla on seuraavat ominaisuudet: Pehmeä käynnistyminen Sujuva käynnistys huolehtii koneen tasaisesta käynnistyksestä. Kierrosluvun säätö Kierroslukua voidaan säätää portaattomasti säätöpyörästä (1.10) 10000 ja 22000 min-1 välillä. Siten

voit sovittaa sahausnopeuden aina työstettävän kappaleen mukaan: materiaali kova puu pehmeä puu rakennuslevy muovi alumiini kipsilevy jyrsinterän halkaisija [mm] suositeltava

10 - 25 25 - 40 40 - 60

leikkaus säätöpyörän asetus materiaali 6-4 5-3 3-1 HW (HSS) 6-5 6-3 4-1 HSS (HW) 6-5 6-3 4-2 6-4 5-3 2-1 3-1 2-1 HSS (HW) 2-1

Pysyvä kierrosluku Esivalittu kierrosluku pysyy samana tyhjäkäynnin aikana ja työstettäessä. Lämpötilasulake Moottorin lämpötilan ollessa korkea virrantulo ja kierrosluku pienenevät. Kone käy vai pienennetyllä teholla moottorin tuuletuksella tapahtuvan nopean jäähdytyksen mahdollistamiseksi. Kone käy taas täydellä teholla, kun se on jäähtynyt. Jarru (OF 1400 EBQ) OF 1400 EBQ -mallissa on elektroninen jarru, joka pysäyttää karan ja terän n. 2 sekunnin sisällä, kun kone on kytketty pois päältä. Terän vaihto Työkalun vaihtamista varten voit kääntää koneen toisinpäin. Työkalun kiinnittäminen - Työnnä jyrsinterä avattuun supistusholkkiin mahdollisimman pitkälle ja vähintään jyrsinterän varressa olevaan merkintään ( ) saakka (3a.2). Jos kiinnitysleuat mutterin (3a.3) vuoksi eivät ole näkyvissä, jyrsintätyökalu (3a.1) on ohjattava kiinnitysleukoihin vähintään niin pitkälle, että merkintä ei enää ole mutterin kohdalla. - Paina karajarrun katkaisinta (1.14) koneen oikealla puolella. - Kiristä mutteri (1.15) kiintoavaimella 24 lujasti kiinni. Huomautus: Karajarru lukitsee moottorin karan aina vain toiseen pyörimissuuntaan. Tämän vuoksi ruuviavainta ei tarvitse mutterin auki tai kiinni kiertämisen yhteydessä välillä irrottaa, vaan avainta voi kiertää räikkäavaimen tapaan molempiin suuntiin.

Työkalun irrotus - Paina karajarrun katkaisinta (1.14) koneen vasemmalla puolella. - Avaa mutteri (1.15) kiintoavaimella 24, kunnes tunnet vastuksen. Jatka mutterin avaamista tämän vastuksen yli kiertämällä kiintoavaimella. - Ota jyrsinterä pois. - Syvyyden hienosäätö: Lukitse syvyysrajoitin kiinni kiinnitysvivulla (1.6). Aseta haluamasi jyrsintäsyvyys asetuspyörää (1.4) kiertämällä. Jyrsintäsyvyys muuttuu 0,1 mm asetuspyörän yhtä rasteriviivaa kohti, asetuspyörän täysi kierros = 1 mm. Asetuspyörän maksimisäätöalue on 8 mm.

Supistusholkin vaihto Supistusholkkeja on saatavana seuraaville kahvan halkaisijoille: 6,0 mm, 6,35 mm, 8 mm, 9,53 mm, 10 mm, 12 mm, 12,7 mm (tilausnumerot katso Festool-luettelo tai internet-sivu „www.festool. com“). - Kierrä mutteri (1.15) kokonaan irti ja ota se yhdessä supistusholkin kanssa pois karasta. - Aseta uusi supistusholkki ja mutteri karaan ja kierrä mutteri löyhästi kiinni. Älä kiristä mutteria tiukalle, jos karassa ei ole jyrsinterää!

Jyrsintäsyvyyden lisääminen - Avaa vääntönuppi (1.5) ja paina kone niin alas, kunnes syvyysrajoitin koskettaa kiinteää rajoitinta. - Lukitse kone tähän asentoon kiertämällä vääntönuppi (1.5) kiinni.

Pölynpoisto Liitä koneeseen aina pölynpoisto. - Kiinnitä jyrsintäpöytään imukoppa asettamalla imukoppa ensin aukoissa (3.2) oleviin tappeihin (3.1), sitten aseta imukoppa jyrsintäpöydän päälle ja käännä vipu (3.5) toiseen asentoon. - Voit kiinnittää ja irrottaa imukopan jyrsinterä asennettuna, kun avaat segmenttiä (3.4) kiertämällä aukon (3.3) imukopassa. Jotta pölynpoisto työskenneltäessä voi toimia tehokkaasti, aukko on suljettava kierrettävällä segmentillä. Poistoimuliitäntään (3.6) voidaan liittää Festoolimuri, jonka poistoimuletkun halkaisija on 36 mm tai 27 mm (36 mm:ä suositellaan pienemmän tukkeutumisvaaran johdosta).

Jyrsintäsyvyyden säätäminen Jyrsintäsyvyyden säätö tapahtuu kolmessa vaiheessa: Nollapisteen säätäminen - Avaa kiinnitysvipu (1.6), niin että syvyysrajoitin (1.7) voi liikkua vapaasti. - Aseta yläjyrsin jyrsinpöydän (1.9) kanssa jollekin tasaiselle alustalle. Avaa vääntönuppi (1.5) ja paina konetta niin alas, kunnes jyrsinterä on kiinni alustassa. - Lukitse kone tähän asentoon kiertämällä vääntönuppi (1.5) kiinni. - Paina syvyysrajoitin kiertyvän revolver-irajoittimen (1.8) yhtä kiinteätä rajoitinta vasten (kaikkiaan 3). Kiinteiden rajoittimien korkeus voidaan säätää yksilöllisesti ruuviavainta käyttäen: Lastusykloni KSF-OF Lastusyklonilla KSF-OF (kuuluu osittain toimituslaajuuteen) voidaan nostaa kulmajyrsimissä pölynpoiston tehoa. Asennus tapahtuu kopiointirengasta vastaavasti (kuva 8). Kupua voidaan leikata kaarisahalla uria pitkin ja siten sitä voidaan pienentää. Lastusyklonia voidaan käyttää sisähalkaisijan ollessa pienimmillään 40 mm. Kiinteä rajoitin min.-korkeus/max.-korkeus 38 mm/44 mm 44 mm/54 mm 54 mm/67 mm - Työnnä osoitin (1.3) alas, niin että se näyttää asteikolla (1.1) 0 mm.

Jyrsintäsyvyyden valitseminen Haluttu jyrsintäsyvyys voidaan valita joko pikasäätöä tai hienosäätöä käyttäen. - Syvyyden pikasäätö: Vedä syvyysrajoitinta (1.7) ylöspäin, niin että osoitin on haluamasi jyrsintäsyvyyden kohdalla. Lukitse syvyysrajoitin kiinni tähän asentoon kiinnitysvivulla (1.6).

Työskentely koneella Kiinnitä työstettävä kappale aina siten, että se ei pääse liikkumaan työstön aikana. Koneesta täytyy pitää tukevasti kiinni molemmilla käsillä siihen tarkoitetuista kahvoista (1.5, 1.11). Käytä hengityssuojainta pölyävässä työssä. Työnnä jyrsintä jyrsinterän pyörimissuuntaa vastaan (vastajyrsintä)! Jyrsi vain vastasuuntaan (koneen syöttösuunta työkalun sahaussuuntaan, kuva 9).

Alumiinin työstöx Alumiinia työstettäessä on noudatettava seuraavia toimenpiteitä turvallisuussyistä: - Esikytke vVikavirta-(FI, PRCD) suojakytkin. - Liitä kone sopivaan imuriin. - Koneen moottorikoteloon kerääntynyt pöly on puhdistettava pois säännöllisesti. Käytä suojalaseja. Vapaalla kädellä jyrsintä Yläjyrsintä ohjataan vapaalla kädellä pääasiassa tekstien ja kuvioiden jyrsinnässä sekä työstettäessä reunoja ohjausrengasta tai ohjaustappia käyttäen. Jyrsintä sivuohjaimen kanssa Töissä, joissa jyrsintä tapahtuu työkappaleen reunan kanssa samansuuntaisesti, voidaan käyttää koneen mukana toimitettua sivuohjainta (4.2). - Kiinnitä molemmat ohjaintangot (4.2) vääntönupeilla (4.4) sivuohjaimeen. - Ohjaa ohjaintangot haluamaasi mittaan jyrsintäpöydän uriin ja kiristä ohjaintangot vääntönupilla (4.5) kiinni. - Hienosäätö: Avaa vääntönuppi (4.6), jotta voit tehdä hienosäädön säätöpyörästä (4.8). Säätöpyörässä on asteikkorengas (4.7), jonka tarkkuus on 0,1 mm. Kun pidät säätöpyörästä kiinni, pelkän asteikkorenkaan voi kiertää asentoon „nolla“. Jos tarvitset suurempaa säätöä, käytä runko-osassa olevaa millimetriasteikkoa (4.1). Hienosäätämisen jälkeen kiristä vääntönuppi (4.6) takaisin kiinni. - Säädä molemmat ohjaimet (4.3, 5.1) siten, että niiden etäisyys jyrsimeen on noin 5 mm. Säätämistä varten avaa ruuvit (5.2); säätämisen jälkeen muista kiristää ruuvit takaisin kiinni. - Työnnä imukoppa (5.4) kuvassa 5 esitetyllä tavalla takaapäin paikalleen siten, että koppa lukittuu sivuohjaimeen. Poistoimuliitäntään (5.3) voit liittää poistoimuletkun, jonka halkaisija on 27 mm tai 36 mm. Jyrsintä ohjausjärjestelmää FS käyttäen Erikoisvarusteena saatava ohjausjärjestelmä helpottaa suorien urien jyrsimistä.

- Kiinnitä ohjain (6.1) sivuohjaimen ohjaustankojen kanssa jyrsinpöytään. - Kiinnitä ohjauskisko (6.3) ruuvipuristimilla (6.4) työkappaleeseen. Kiinnitä huomiota siihen, että ohjauskiskon etureunan ja jyrsinterän tai uran väliin jää 5 mm:n turvaetäisyys X (kuva 6). - Aseta ohjain kuvan 6 esittämällä tavalla ohjauskiskolle. Jyrsintäohjain saadaan kulkemaan välyksettä säätämällä ruuviavaimella molempia ohjausleukoja, joihin pääsee käsiksi sivuaukkojen (6.2) kautta. - Ruuvaa korkeussäädettävä tukiosa (6.6) jyrsinpöydässä olevaan reikään kiinni siten, että jyrsinpöydän alapinta on samansuuntainen työkappaleen pinnan kanssa. Kun jyrsitään piirrotuksen mukaan, jyrsimen keskiakseli näkyy jyrsinpöydässä olevasta merkistä (6.5) ja tukiosan asteikosta (6.6). Hienosäätö Hienosäädöllä (7.5, erikoisvaruste) voidaan säätää etäisyys X herkkätuntoisesti. - Asenna hienosäätö (7.5) koneen ja ohjaimen väliin ohjaustangolle. - Aseta säätöpyörä (7.2) kuvan 7 mukaisesti ohjaimeen. - Ruuvaa säätöpyörä (7.2) hienosäädön mutteriin. - Avaa etäisyyden X säätämiseksi ohjaimen kierrettävä nuppi (7.1) ja sulje hienosäädön kierrettävä nuppi (7.3). - Säädä haluttu etäisyys X kääntämällä säätöpyörästä (7.2) ja sulje sen jälkeen ohjaimen kierrettävä nuppi (7.1). Kopiointijyrsintä Työkappaleiden mittatarkassa kopioinnissa käytetään kopiointirengasta tai kopiointilaitetta (kumpaakin on saatavissa erikoisvarusteena). Kopiointirengas Kun valitset kopiointirenkaan kokoa, kiinnitä huomiota siihen, että käyttämäsi jyrsinterä mahtuu renkaan aukon läpi. Työkappaleen ja mallineen väliin jäävä mitta Y (kuva 9) lasketaan seuraavasti: Y = (Ø kopiointirengas - Ø jyrsinterä) - Kiinnitä kopiointirengas (8.1) jyrsintäpöytään laittamalla molemmat tapit (8.2) aukkoihin (8.3). - Kopiontirenkaan irrottamiseksi molempia näppäimiä (1.16) täytyy painaa yhtäaikaa sisään.

Kopiointilaite Kopiointilaitetta varten tarvitaan kulmavarsi WA-OF (10.2) ja kopiointikärkisarja KT-OF, joka koostuu rullanpitimestä (10.6) ja kolmesta kopiointirullasta (10.7). - Ruuvaa kulmavarsi vääntönupilla (10.3) haluamallesi korkeudelle jyrsinpöydän kierrereikään (10.1) kiinni. - Asenna kopiointirulla rullanpitimeen ja ruuvaa tämä vääntönupilla (10.5) kulmavarteen kiinni. Kopioin-tirullan ja jyrsinterän halkaisijan täytyy olla yhtä suuri! - Kärkirullan ja jyrsimen akselin välinen etäisyys voidaan säätää kiertämällä asetuspyörää (10.4).

Hävittäminen Sähkötyökaluja ei saa hävittää kotitalousjätteen mukana! Toimita käytöstä poistetut koneet, lisätarvikkeet ja pakkaukset ympäristöä säästävään kierrätykseen. Noudata maakohtaisia määräyksiä. Koskee vain EU-maita: EU-direktiivin 2002/96/ EY mukaan käytöstä poistetut sähkötyökalut ovat lajiteltavaa jätettä, joka on ohjattava ympäristöä säästävään kierrätykseen. Käyttöturva Myönnämme valmistamillemme laitteille materiaali- ja valmistusviat kattavan käyttöturvan, joka vastaa maakohtaisia määräyksiä, ja jonka pituus on vähintään 12 kuukautta. Käyttöturvan pituus on EU-maissa 24 kuukautta (laskun tai toimituslistan päiväyksestä lukien). Käyttöturva ei kata vaurioita, jotka ovat syntyneet luonnollisen kulumisen, ylikuormituksen tai epäasianmukaisen käytön seurauksena, ovat käyttäjän aiheuttamia tai syntyneet käyttöohjekirjan ohjeiden noudattamatta jättämisen seurauksena, tai jotka olivat tiedossa jo laitteen ostohetkellä. Poissuljettuja ovat myös vahingot, jotka johtuvat ei-alkuperäisten tarvikkeiden ja kulutusmateriaalien (esim. hiomalautanen) käytöstä. Käyttöturvaan voidaan vedota vain kun laite toimitetaan purkamattomana myyjälle tai valtuutettuun Festool-huoltoon. Säilytä laitteen käyttöohje, turvallisuusohjeet, varaosaluettelo ja ostokuitti huolellisesti. Muilta osin ovat voimassa valmistajan antamat, ajantasalla olevat käyttöturvaehdot.

Lisätarvikkeet Käytä oman turvallisuutesi varmistamiseksi vain alkuperäisiä Festool-tarvikkeita ja varaosia. Festoolin kattavasta lisävaruste- ja tarviketarjonnasta löydät monipuolisia ja tehokkaita apuvälineitä koneeseesi: esimerkiksi jyrsinharppi, reikärivilliset ohjainkiskot, jyrsintäteline ja jyrsintäpöytä kiinteäasenteiseen käyttöön. Tarvikkeiden ja työkalujen tilausnumerot löydät Festool-luettelosta tai internetistä osoitteesta „www.festool.com“.

Huolto ja ylläpito Irrota laite verkkojännitteestä aina ennen kuin teet mitään laitteeseen kohdistuvia töitä! Kaikki sellaiset huolto- ja korjaustyöt, jotka edellyttävät moottorin kotelon avaamista, on suoritettava valtuutetussa huoltokorjaamossa. Laitteen riittävän jäähdytysilman määrän varmistamiseksi pidä kotelon jäähdytysilma-aukot aina puhtaina. Laitteessa on itsekatkaisevat erikoishiilet. Kun nämä ovat kuluneet, virransyöttö keskeytyy automaattisesti ja laite pysähtyy. Huomautus Jatkuvan tutkimus- ja tuotekehitystyön myötä pidätämme oikeudet muutoksiin näihin teknisiin tietoihin nähden. REACh Festool-tuotteille, niiden tarvikkeille ja kulutusmateriaaleille: REACh on vuodesta 2007 lähtien koko Euroopassa voimassaoleva kemikaaleja koskeva asetus. Käytämme kemikaaleja tuotteidemme valmistuksessa ja olemme tietoisia tiedotusvelvollisuudestamme asiakkaillemme. Olemme avanneet asiakkaitamme varten seuraavan Web-sivuston, josta voit aina katsoa viimeisimmät tiedot tuotteissamme mahdollisesti käytettävistä aineista: www.festool.com/reach Lukkovivun asennon muuttamiseksi (ks. kuva 11): - Irrota ruuvi. - Irrota lukkovipu ja kiristä kuusiokantaruuvi kiinni. - Laita lukkovipu takaisin haluamaasi asentoon ja kiinnitä ruuvilla.
