Type de produit	Autoradio avec récepteur FM, Bluetooth, USB et AUX
Marque / Modèle	BLAUPUNKT bpa1120
Alimentation	10,5 - 14,4 V (tension de service)
Fusible	5 A (fusible plat pour voiture, orange)
Consommation	Moins de 5 A en fonctionnement, moins de 6 mA à l'arrêt
Impédance des haut-parleurs	≥ 4 ohms par canal
Sorties préamplifiées	2 canaux (L/R) pour amplificateur externe
Connectique	Antenne DIN, port USB (FAT/FAT32/exFAT), entrée AUX-IN jack 3,5 mm
Formats audio	APE, FLAC, MP3, WAV, WMA
Bande FM	87,5 - 108 MHz
Mémoire des stations	3 niveaux (FM1, FM2, FM3), 6 stations par niveau
Bluetooth	Streaming audio (A2DP/AVRCP) et fonction mains libres
Microphone	Intégré pour les appels mains libres
Réglages son	Basses, aiguës, égaliseur préréglé, balance/fader
Fonctions radio	RDS, AF, TA, PTY, Travelstore
Horloge	Intégrée, réglage manuel et automatique
Écran	LCD avec affichage multifonctions
Entretien et nettoyage	Chiffon sec ou légèrement humide, éviter solvants et abrasifs

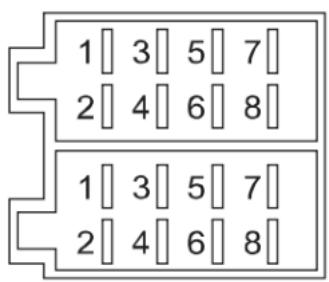

Installation	Montage DIN, connecteur ISO, adaptateurs nécessaires selon véhicule
Sécurité	Installation par un spécialiste recommandée, respecter les consignes de sécurité routière
Réparabilité	Service après-vente via revendeur ou centre de réparation Blaupunkt
Contenu de l'emballage	Autoradio, mode d'emploi, adaptateur, cadre de montage, outil de démontage
Certifications	Marquage CE, conforme à la directive 2014/53/UE

FOIRE AUX QUESTIONS - bpa1120 BLAUPUNKT

Comment allumer et éteindre l'autoradio ?

Pour allumer, appuyez brièvement sur le bouton d'alimentation. Pour éteindre, appuyez longuement (plus de 2 secondes). L'autoradio s'allume également avec le contact du véhicule.

Comment régler le volume sonore ?

Tournez le bouton rotatif (bouton-poussoir) pour augmenter ou diminuer le volume, de 0 (muet) à 35 (plein volume).

Comment mémoriser une station de radio FM ?

Réglez la station souhaitée, puis appuyez longuement sur l'une des touches de mémoire (1 à 6) jusqu'à l'affichage du numéro d'emplacement. Un appui bref permet de rappeler la station.

Comment connecter un téléphone en Bluetooth ?

Activez le Bluetooth sur votre téléphone, recherchez les appareils et sélectionnez l'autoradio. Confirmez immédiatement les demandes de jumelage. Le jumelage n'est nécessaire qu'une seule fois.

Comment passer un appel en mains libres ?

Acceptez un appel entrant avec la touche BAND et rejetez-le avec MODE. Lors d'un appel, vous pouvez transférer la conversation vers le téléphone ou revenir à la radio.

Quels fichiers audio peuvent être lus via le port USB ?

Les fichiers aux formats APE, FLAC, MP3, WAV et WMA sur des clés USB formatées en FAT, FAT32 ou exFAT.

Comment régler l'horloge ?

Appuyez longuement sur DISP jusqu'à ce que les heures clignotent, réglez-les avec le bouton rotatif, puis validez et réglez les minutes. Terminez avec DISP.

Que faire si l'autoradio ne s'allume pas ?

Vérifiez les connexions du câblage, en particulier le fil ACC (plus contact) et la masse. Si le problème persiste, faites contrôler l'installation par un spécialiste.

Comment réinitialiser l'autoradio ?

Utilisez le bouton RESET pour réinitialiser l'appareil. Si vous rencontrez des problèmes, vérifiez également les mises à jour du logiciel.

Comment nettoyer l'autoradio ?

Utilisez uniquement un chiffon sec ou légèrement humide. N'utilisez jamais de solvants, produits abrasifs ou aérosols qui pourraient endommager la surface.

MODE D'EMPLOI bpa1120 BLAUPUNKT

FR Instructions d'utilisation et d'installation

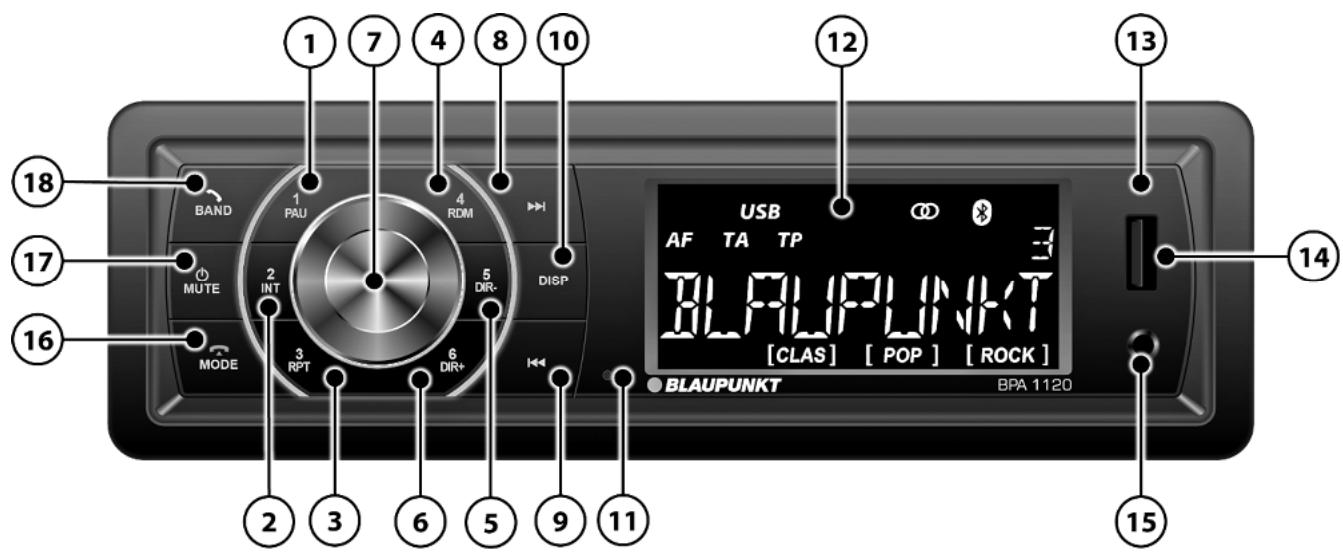

Éléments de commande

① – ⑥ Boutons des stations :

Appui bref :

Sélection d'une station ou d'une fonction supplémentaire/spéciale affichée, en fonction de la source sélectionnée

• PAU (Pause) Lecture/Pause
- INT (Intro) Fonction de lecture de pistes
• RPT (Repeat) Fonction de répétition.
• RDM (Random) Lecture aléatoire
- DIR-/+ (Directory) Changement de répertoire pendant la lecture via USB

Appui prolongé :

Mémorisation de la station de radio actuelle

⑦ Bouton/Bouton-poussoir :

Rotation :

Niveau de volume fort/bas

Commutation entre les options de réglage dans le menu/changement des options

Appui bref :

Sélection des réglages du son

(voir 10. Réglages | Menu)

Appui prolongé :

Sélection des réglages avancés

(voir 10. Réglages | Menu)

⑧ – ⑨ ➤ Boutons Continuer / ◀ Retour :

Appui bref :

En fonction de la source, recherche FM, changement de piste USB/Bluetooth, etc.

Appui prolongé :

En fonction de la source :

FM : Recherche manuelle

USB : Défilement rapide en avant/en arrière

⑩ DISP (Display) Bouton d'affichage :

Appui bref :

Commutation de l'affichage entre différentes informations selon la source sélectionnée

Appui prolongé :

Réglage de l'heure

⑪ Microphone mains libres
⑫ Écran LCD
⑬ Bouton de réinitialisation : Réinitialisation de l'appareil
⑭ Prise USB :

Connecteur pour clés USB pour la lecture de musique (FAT/FAT32/exFAT)

⑮ Entrée AUX-IN :

Connecteur pour source audio analogique externe avec fiche jack stéréo de 3,5 mm

⑯ Bouton MODE / refus ou fin d'un appel :
Sélection de la source audio, les sources audio disponibles commutent successivement l'une après l'autre. Pendant l'appel : Refus d'un appel, fin d'un appel
⑰ Bouton d'alimentation / MUTE :

Appui bref :

Mise en marche de l'autoradio, mise en sourdine de l'autoradio

Appui prolongé :

Mise en arrêt de l'autoradio

⑱ BAND / acceptation de l'appel :

Modification du niveau de mémoire, acceptation d'un appel entrant, composition du dernier numéro

Félicitations pour votre achat

Nous vous félicitons pour l'achat d'un nouveau produit Blaupunkt.

Afin de pouvoir en bénéficier longtemps, veuillez lire attentivement ce mode d'emploi.

Cependant, si vous rencontrez des problèmes inattendus, veuillez consulter le mode d'emploi pour voir si vous pouvez les résoudre vous-même. Veuillez également vous reporter à la section 13. Recherche d'erreurs à la fin de ce mode d'emploi.

Votre revendeur et l'équipe de service après-vente Blaupunkt se feront un plaisir de vous aider si vous ne parvenez pas à résoudre votre problème par vos propres moyens. Les coordonnées peuvent être consultées à l'adresse suivante : www.blaupunkt.com.

Ce mode d'emploi peut s'appliquer à différents modèles présentant des caractéristiques différentes, de sorte que certaines fonctions et options peuvent ne pas être disponibles ou peuvent différer d'un modèle à l'autre.

Nous nous réservons le droit d'apporter des modifications techniques afin d'améliorer le produit, ce qui peut entraîner des écarts par rapport aux fonctions décrites dans ce mode d'emploi.

Table des matières

1. Conseils de prudence
2. Informations générales | Contenu de la livraison
3. Mise en marche/arrêt | Modification du volume sonore
4. Utilisation de la radio : VHF (FM)
5. Lecture à partir de périphériques et de supports de données : USB
6. Lecture à partir de périphériques et de supports de données : Bluetooth®
7. Lecture à partir de périphériques et de supports de données : AUX
8. Système mains libres Bluetooth®
9. Horloge
10. Réglages | Menu
11. Installation | Démontage | Connexions
12. Informations utiles | Données techniques
13. Recherche d'erreurs

1. Conseils de prudence

Informations sur la sécurité

L'autoradio a été fabriqué conformément à l'état actuel des connaissances techniques et aux directives de sécurité spécifiques. Cependant, si vous ne suivez pas les consignes de sécurité de ce mode d'emploi, vous êtes exposé à des risques.

Ce mode d'emploi a pour but de familiariser l'utilisateur avec les fonctions les plus importantes.

• Lisez attentivement ce mode d'emploi avant d'utiliser l'autoradio.
• Conservez ce mode d'emploi dans un endroit accessible à tous les utilisateurs.
• Remettez toujours l'autoradio à un tiers avec ce mode d'emploi.
• Suivez les instructions fournies pour les appareils utilisés avec votre autoradio.
• Si un problème survient, ne continuez pas à utiliser votre appareil.

Symboles utilisés

Les symboles suivants sont utilisés dans ce mode d'emploi :

DANGER ! Mise en garde contre les blessures

PRUDENCE ! Mise en garde contre le risque d'endommagement du lecteur de DVD/CD ou du support de données utilisé

DANGER ! Mise en garde contre le volume sonore élevé

Le marquage CE assure la conformité aux directives de l'UE

Conseil

Détails

Sécurité routière

Respectez les consignes suivantes en matière de sécurité routière

Utilisez l'autoradio de manière à pouvoir toujours conduire votre véhicule en toute sécurité.

L'utilisation d'une fonction de l'autoradio pendant la conduite peut vous distraire de la circulation et entraîner des accidents graves !

Évitez toute action supplémentaire qui détourne l'attention de la situation routière et du fonctionnement du véhicule pendant la conduite.

Pour utiliser ces fonctions, arrêtez le véhicule dans un endroit autorisé et manipulez la radio lorsque le véhicule est à l'arrêt.

Écoutez toujours l'autoradio à un volume sonore modéré pour protéger votre ouïe et pouvoir entendre les signaux d'avertissement sonores (par exemple de la police).

Pendant des mises en sourdine momentanées (par exemple lors du changement de source audio) la modification du volume sonore n'est pas audible. N'augmentez pas le volume sonore pendant la mise en sourdine momentanée.

Règles générales de sécurité

Ne modifiez pas et n'ouvrez pas l'autoradio. À l'intérieur de l'autoradio, il n'y a aucune pièce qui puisse être entretenue par l'utilisateur.

Utilisation conforme à l'usage prévu :

Cet autoradio est prévu pour le montage et le fonctionnement dans un véhicule disposant d'une tension d'alimentation de 12 V et il doit être installé sur un connecteur DIN.

Respectez les limites des paramètres de l'autoradio.

Faites effectuer les réparations et, si nécessaire, l'installation par un spécialiste.

2. Informations générales | Contenu de la livraison

Déclaration de conformité

La société Blaupunkt Competence Center Car Multimedia Evo Sales GmbH déclare par la présente que l'autoradio est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directive 2014/53/CE.

La déclaration de conformité est disponible sur Internet à l'adresse suivante www.blaupunkt.com. Si elle n'est pas disponible sur le site web, veuillez nous contacter.

Informations sur les marques

Toutes les autres marques et leurs logos, noms de marque ou noms de société mentionnés dans ce mode d'emploi sont utilisés exclusivement à des fins d'identification et sont la propriété de leurs propriétaires respectifs.

Règles de nettoyage

Les solvants, les produits de nettoyage et les produits abrasifs, ainsi que les aérosols pour le poste de conduite, les désodorisants et les produits d'entretien des plastiques peuvent contenir des substances susceptibles d'endommager la surface de l'autoradio. Pour nettoyer l'autoradio utilisez uniquement un chiffon sec ou légèrement humide.

Instructions pour l'élimination

Ne jetez pas l'ancien appareil avec les ordures ménagères ! Pour l'élimination des appareils usagés et des accessoires, utilisez les systèmes de collecte et de reprise des déchets disponibles.

Contenu de l'emballage

L'emballage contient les composants suivants :

• Autoradio
• Mode d'emploi
• Adaptateur pour le branchement de la tension et des haut-parleurs
• Cadre de montage
• Outil de démontage

3. Mise en marche/arrêt | Modification du volume sonore

Mise en marche/arrêt

Une brève pression sur le bouton d'alimentation permet de mettre l'autoradio en marche. Pour éteindre l'appareil, appuyez sur le bouton d'alimentation et maintenez-le enfoncé pendant plus de 2 secondes.

L'autoradio ne peut pas être allumé lorsque le contact du véhicule est coupé.

Mise en marche/arrêt l'intermédiaire du contact du véhicule

Si le contact est coupé alors que l'autoradio est en marche, l'autoradio s'éteint et se rallume

automatiquement au prochain enclenchement du contact.

Si la radio a été éteinte à l'aide du bouton d'alimentation de l'autoradio, elle reste toujours éteinte lorsque le contact est mis ou coupé, jusqu'à ce qu'elle soit rallumée manuellement.

Si la fonction ne fonctionne pas comme décrit, l'autoradio n'a pas été correctement connecté.

Réglage du volume sonore

Le volume peut être réglé à l'aide du bouton/bouton-poussoir, le volume peut être réglé de 0 (aucun son) à 35 (plein volume).

L'affichage montre le niveau de volume réglé pendant quelques secondes.

Réglage du volume de la musique :

Pendant la lecture de la musique, tournez le bouton/bouton-poussoir pour modifier le volume.

Réglage du volume du Bluetooth® (téléphonie) :

Pendant un appel téléphonique, tournez le bouton/bouton-poussoir pour modifier le volume.

4. Utilisation de la radio : VHF (FM)

Les voies de transmission analogiques des signaux radio, telles que la bande VHF (FM) de 87,5 à 108 MHz, sont les modes de transmission « classiques » largement utilisées dans le monde entier. Les stations sont diffusées en analogique (FM = modulation de fréquence). En cas de signaux faibles ou fluctuants, le signal stéréo se perd en VHF, les stations sont diffusées en mono et commencent à siffler. Selon la région, les stations peuvent souvent être reçues sur différentes fréquences, sur lesquelles les autoradio peuvent automatiquement commuter en fonction de la qualité de la réception si la station fournit les informations RDS nécessaires et que les signaux émis sont suffisamment puissants.

Démarrage de la lecture de la radio VHF

Utilisez le bouton MODE pour sélectionner la dernière source analogique utilisée (FM1, FM2 ou FM3), puis utilisez le bouton BAND pour changer le niveau de mémoire ou la gamme de fréquences (FM1, FM2, FM3).

Six emplacements de mémoire sont disponibles pour chaque niveau de mémoire.

Mise en sourdine de l'autoradio (Mute)

Appuyez brièvement sur le bouton d'alimentation pour couper le son de l'autoradio ou réactiver le volume précédent.

Écoutez toujours l'autoradio à un volume sonore modéré pour protéger votre ouïe et pouvoir entendre les signaux d'avertissement sonores (par exemple de la police).

Pendant des mises en sourdine momentanées (par exemple lors du changement de source audio) la modification du volume sonore n'est pas audible. N'augmentez pas le volume sonore pendant la mise en sourdine momentanée.

Recherche de stations

En appuyant brièvement sur les touches ◀ ou ▶, vous pouvez lancer la recherche des stations (en avant et en arrière). La recherche s'arrête automatiquement à la prochaine station reçue qui est suffisamment puissante.

Vous pouvez également régler la fréquence manuellement si le signal de la station recherchée est très faible et que la recherche ne s'arrête pas à la fréquence souhaitée.

Pour ce faire, appuyez sur l'une des touches ou et maintenez-la enfoncée jusqu'à ce que l'écran affiche MANUAL. La fréquence change maintenant tant que la touche est enfoncée et elle ne s'arrête que lorsque la touche est relâchée. La fréquence peut être modifiée station par station en appuyant brièvement sur l'une des touches ou.

Si vous n'appuyez sur aucune touche pendant environ 5 secondes, l'autoradio réactive la recherche automatique et l'écran affiche brièvement AUTO.

Mémorisation des stations / appel des stations mémorisées

Les stations préférées peuvent être assignées aux touches 1 à 6.

Chaque niveau de mémoire (FM1, FM2, FM3) peut stocker 6 stations :

Réglez la station souhaitée comme décrit dans la section Recherche de stations.

Appuyez sur la touche de mémoire sélectionnée et maintenez-la enfoncée pendant environ une seconde, puis relâchez-la à nouveau.

En appuyant brièvement sur la touche de mémoire, vous pouvez rappeler la station précédemment mémorisée.

Dans la partie droite de l'écran, vous pouvez voir le numéro de l'emplacement mémoire assigné lorsque vous appelez ou mémorisez une station.

Mémorisation automatique des stations (Travelstore)

Les stations disponibles peuvent être mémorisées à l'aide de la recherche automatique (Travelstore) :

Appuyez sur la touche BAND et maintenez-la enfoncée jusqu'à ce que l'appareil démarre le processus. L'écran affiche la fréquence et le numéro de l'espace mémoire libre assigné à la station trouvée. Une fois la procédure terminée, toutes les stations mémorisées peuvent être brièvement écoutées.

Modification de l'affichage

Vous pouvez utiliser la touche DISP pour changer le contenu de l'écran entre différentes informations :

- Nom de la station (la fréquence, s'il n'y a pas de nom)

• Heure

La disponibilité de la fonction d'affichage dépend de la station et de la qualité de la réception

Si la réception est mauvaise, des informations incorrectes ou anciennes de la station précédente peuvent être affichées.

Autres fonctions ou options :

Voir la section 10. Réglages | Menu.

5. Lecture à partir de périphériques et de supports de données : USB

Le port USB permet de connecter des dispositifs de mémoire de masse (clés USB) à l'autoradio et de lire les fichiers multimédias qu'ils contiennent, à condition qu'ils soient compatibles avec l'appareil, ainsi que des fichiers.

Supports de données/types de médias utilisés :

- Périphériques de stockage USB pour types de fichiers FAT, FAT32, exFAT

- Formats de fichiers : APE, FLAC, MP3, WAV, WMA

Le fonctionnement sans erreur de tous les fichiers multimédias, y compris ceux énumérés ci-dessus, ne peut être garanti en raison de la variété des logiciels avec lesquels ces fichiers peuvent être créés.

La connexion de lecteurs MP3 ou de

téléphones mobiles pour écouter de la musique n'est pas possible.

La prise USB de l'appareil ne convient pas pour charger des appareils externes tels que des téléphones portables !

Connexion du support de données USB / Démarrage de la lecture USB

Insérez avec précaution la clé USB dans la prise USB, évitez d'avoir recours à la force et n'inclinez pas la clé USB.

L'autoradio passe automatiquement en mode USB. Les données sont téléchargées et la lecture commence avec le premier fichier multimédia reconnu par l'autoradio.

Si un support de données USB a déjà été connecté, basculez vers la source USB à l'aide de la touche MODE, les données seront téléchargées et la lecture commencera à partir du dernier fichier lu.

Lecture via USB

En appuyant brièvement sur les touches

◀ et ▶, vous pouvez faire défiler les différents titres.

En appuyant longuement sur les touches

◀ et ▶, il est possible d'activer le défilement rapide.

Fonctions spéciales

Les fonctions spéciales suivantes peuvent être utilisées à l'aide des touches de 1 à 6, conformément aux symboles figurant sur ces touches :

• PAU (Pause) : pause ou reprise de la lecture

- INT (Intro) : Activation de la fonction de lecture des titres, chaque titre est lu pendant 10 secondes jusqu'à ce que la fonction soit désactivée

- RPT (Repeat) : Activation/désactivation de la fonction de répétition [ONE] de la piste / [DIR] du catalogue / [OFF] Arrêt

- RDM (Random) : Activation/désactivation de la lecture aléatoire des pistes sur un support de données

- DIR-/DIR+ (Directory) :

Appui bref: Changement de répertoire vers le répertoire précédent/suivant sur le support de stockage

Appui prolongé : Permet de sauter 10 titres en avant/en arrière.

Modification de l'affichage

Vous pouvez utiliser la touche DISP pour changer le contenu de l'écran entre différentes informations :

- Informations sur le fichier multimédia (fichier suivant, dossier, informations ID3, numéro)

• Heure

La disponibilité de la fonction d'affichage dépend des fichiers utilisés.

Retrait du support de données USB

Ne retirez jamais le support de données sans avoir préalablement éteint l'autoradio, sinon le support de données ou les données qu'il contient pourraient être endommagés.

Risque accru de blessure due aux clés USB saillantes !

En cas d'accident, les pièces saillantes de l'autoradio peuvent provoquer des blessures. Il est par conséquent recommandé d'utiliser des clés USB aussi petites que possible.

6. Lecture à partir de périphériques et de supports de données : Bluetooth®

La fonction Bluetooth® vous permet de coupler à votre autoradio des téléphones mobiles et des lecteurs multimédias Bluetooth®.

Si un périphérique Bluetooth® connecté prend en charge les fonctions A2DP et AVRCP, vous pouvez écouter de la musique sur l'autoradio et contrôler la lecture.

Au moment du lancement sur le marché, des tests approfondis de la fonction Bluetooth® ont été effectués avec différents téléphones et

lecteurs multimédias afin de garantir la meilleure compatibilité possible. Toutefois, les fonctions peuvent être limitées ou inexistantes selon l'appareil utilisé. En cas de tels problèmes, vérifiez si une mise à jour est disponible pour votre appareil ou votre autoradio.

Le dernier appareil connecté sera automatiquement connecté lors du redémarrage de l'appareil. Selon le téléphone portable ou le lecteur multimédia Bluetooth®, la

fonction Bluetooth® doit être réactivée pour les appareils précédemment connectés ou la connexion doit être rétablie via la liste des appareils Bluetooth®.

Avant de connecter un autre appareil Bluetooth®, coupez la connexion avec l'appareil déjà connecté.
Il n'est pas possible de diffuser de la musique à partir de cet autoradio via Bluetooth® vers un autre appareil (par exemple, des enceintes Bluetooth®, etc.), cet autoradio ne prend en charge que la réception de musique via Bluetooth®.

Connexion Bluetooth®

Allumez l'autoradio, ouvrez les paramètres Bluetooth® de votre appareil Bluetooth®, recherchez les appareils disponibles et connectez-les en suivant la procédure décrite dans le mode d'emploi de l'appareil Bluetooth®. Une fois le jumelage réussi, l'autoradio affiche CONNECTED et un petit symbole Bluetooth® s'affiche à l'écran.

• Confirmez immédiatement toute demande sur votre téléphone, dans le cas contraire les fonctionnalités peuvent être limitées, indisponibles ou l'accouplement peut ne pas fonctionner.
  Le processus de jumelage n'est nécessaire qu'une seule fois, après quoi les appareils se reconnectent automatiquement.

Si l'appareil a déjà été connecté (le symbole Bluetooth® doit être allumé sur l'écran de l'autoradio et l'appareil Bluetooth® doit également afficher l'état « connecté »), passez à la source BT MUSIC à l'aide de la touche MODE.

Lecture par Bluetooth®

En appuyant brièvement sur les touches

et, vous pouvez faire défiler les différents titres.

• Réglez le volume de l'appareil Bluetooth® connecté si le son est trop faible ou trop fort.
  Si la lecture ne démarre pas ou démarre avec la mauvaise application sur l'appareil Bluetooth®, démarrez/sélectionnez le lecteur audio approprié sur l'appareil Bluetooth® connecté avec lequel vous souhaitez utiliser le streaming.

Fonctions spéciales

Les fonctions spéciales suivantes peuvent être appelées à l'aide de la touche de station PAU conformément au symbole figurant sur la touche :

• PAUSE : Pause ou reprise de la lecture.

Modification de l'affichage

Vous pouvez utiliser la touche DISP pour changer le contenu de l'écran entre différentes informations :

• Informations sur la piste suivante
- Heure

La disponibilité de la fonction d'affichage dépend des fichiers utilisés, des appareils ou des applications connectés.

7. Lecture à partir de périphériques et de supports de données : AUX

Grâce au connecteur AUX, les signaux audios analogiques provenant d'appareils externes, tels que des lecteurs CD portables, des lecteurs de cassettes ou même des lecteurs MP3, peuvent être acheminés via un câble adaptateur. Du côté de l'autoradio, une fiche jack stéréo de 3,5 mm est nécessaire. Pour les applications les plus courantes, vous aurez besoin d'un câble avec une fiche jack stéréo de 3,5 mm, que vous pouvez acheter dans les magasins spécialisés bien approvisionnés.

L'autoradio est équipé d'un connecteur AUX :

- Connecteur AUX-IN à l'avant (voir la section Éléments de commande)

Connectez un appareil externe à l'aide d'un adaptateur approprié et sélectionnez la source AUX IN à l'aide de la touche MODE.

Si nécessaire ou possible, réglez le volume de

8. Système mains libres Bluetooth®

La fonction Bluetooth® vous permet de coupler à votre autoradio des téléphones mobiles et des lecteurs multimédias Bluetooth®. Si vous avez jumelé votre téléphone portable à l'autoradio, vous pouvez passer des appels téléphoniques en utilisant la fonction mains libres intégrée.

Au moment du lancement sur le marché, des tests approfondis de la fonction Bluetooth® ont été effectués avec différents téléphones et lecteurs multimédias afin de garantir la meilleure compatibilité possible. Toutefois, les fonctions peuvent être limitées ou inexistantes selon l'appareil utilisé. En cas de tels problèmes, vérifiez si une mise à jour est disponible pour votre appareil ou votre autoradio.

Le dernier appareil connecté sera automatiquement connecté lors du redémarrage de l'appareil. Selon le téléphone

l'appareil externe pour obtenir un niveau sonore similaire à celui des autres sources de l'autoradio.

Le volume peut alors être contrôlé via l'autoradio.

Pour éviter d'endommager l'autoradio, n'utilisez que des fiches et des câbles non endommagés.
Si vous utilisez des fiches 3,5 mm (mono) à 2 broches, vous ne recevrez pas de signal stéréo et un canal audio peut manquer pendant la lecture.

Risque accru de blessure en raison des fiches saillantes !

En cas d'accident, les pièces saillantes de l'autoradio peuvent provoquer des blessures. Il est par conséquent recommandé d'utiliser des fiches angulaires.

portable ou le lecteur multimédia Bluetooth ^® , la fonction Bluetooth ^® doit être réactivée pour les appareils précédemment connectés ou la connexion doit être rétablie via la liste des appareils Bluetooth ^® .

Avant de connecter un autre appareil Bluetooth®, coupez la connexion avec l'appareil déjà connecté.

Connexion Bluetooth®

Allumez l'autoradio, ouvrez les paramètres Bluetooth® de votre appareil Bluetooth®, recherchez les appareils disponibles et connectez-les en suivant la procédure décrite dans le mode d'emploi de l'appareil Bluetooth®. Une fois le jumelage réussi, l'autoradio affiche CONNECTED et un petit symbole Bluetooth® s'affiche à l'écran.

• Confirmez immédiatement toute demande sur votre téléphone, dans le cas contraire les fonctionnalités peuvent être limitées, indisponibles ou l'accouplement peut ne pas fonctionner.
  Le processus de jumelage n'est nécessaire qu'une seule fois, après quoi les appareils se reconnectent automatiquement.

9. Horloge

L'appareil dispose d'une horloge interne, vous pouvez afficher l'heure sur l'écran en appuyant sur la touche DISP jusqu'à ce que l'information souhaitée apparaisse sur l'affichage.

Réglage manuel de l'horloge

Appuyez sur la touche DISP et maintenez-la enfoncée jusqu'à ce que les heures commencent

Appel entrant

Un appel entrant est signalé par une sonnerie et une indication sur l'écran de l'autoradio.

Vous pouvez accepter ou rejeter l'appel à l'aide des touches du téléphone.

Appel sortant

Une fois que la source BT MUSIC a été sélectionnée à l'aide de la touche MODE, le dernier numéro peut être appelé à l'aide de la touche Réponse à un appel.

- Un appel actif peut être transféré au téléphone en appuyant brièvement sur la touche Réponse à un appel ou bien transféré de retour à la radio.

à clignoter, réglez-les à l'aide du bouton/bouton-poussoir, puis passez aux minutes en appuyant sur le bouton rotatif et réglez-les.

Terminez le réglage en appuyant sur la touche DISP.

Réglage automatique de l'horloge

Voir la section 10. Réglages | Menu

10. Réglages | Menu

Sélectionnez les réglages pour le son en appuyant brièvement sur le bouton/bouton-poussoir. Pour naviguer dans les réglages ou modifier un réglage, tournez le bouton/bouton-poussoir. Pour sélectionner une option ou modifier un réglage, sélectionnez-la en appuyant brièvement sur le bouton/bouton-poussoir. L'option ON active une fonction donnée, l'option OFF la désactive. Les réglages suivants peuvent être effectués ou adaptés selon vos propres souhaits :

Réglages du son

BAS (Bass) [-07...+07]

Renforcement ou réduction des basses fréquences.

L'option n'est pas disponible si l'option EQ est active.

TRE (Treble) [-07...+07]

Renforcement ou réduction des hautes fréquences.

L'option n'est pas disponible si l'option EQ est active.

Réglage du signal audio des haut-parleurs avant/arrière.

Activation des modèles sonores prédéfinis.

Lorsque l'option EQ est active, les options

BAS et TRE ne sont pas disponibles.

Réglage de la sensibilité de recherche pour la réception analogique, DX trouve aussi les stations faibles, LOC seulement les stations locales fortes.

STEREO/MONO

Réglage de la commutation stéréo/mono pour la réception analogique.

Réglages avancés de l'appareil

Une pression prolongée sur le bouton/bouton-poussoir permet d'accéder aux réglages avancés.

Lorsque cette fonction est activée, l'autoradio essaie toujours de passer à la meilleure fréquence de transmission (fréquence alternative).

Cette fonction doit être prise en charge par la station radio.

Activation/désactivation de la priorisation des messages sur le trafic VHF.

Lorsque cette fonction est activée, l'autoradio passe automatiquement en mode radio, puis revient à la source précédemment active lorsqu'un bulletin d'informations routières est reçu. Le symbole avec les lettres TA s'allume sur l'écran lorsque la fonction est active, pendant la diffusion d'une information routière le symbole TA clignote et l'écran affiche le texte TRAFFIC.

SEL PTY

Cette fonction permet de rechercher un type de station/genre musical spécifique.

L'option est disponible uniquement lorsque la source FM est sélectionnée.

TA VOL [15...35]

Réglage du volume des messages sur le trafic.

Activation des réglages automatiques de l'heure par signal de données radio analogique.

Si l'heure n'est pas correcte, ce problème est généralement dû à des données erronées provenant de la station de radio sélectionnée et dans ce cas, l'heure doit être réglée manuellement, voir la section 9. Horloge.

BEEP [OFF/ON]

Activation/désactivation du son des boutons

11. Installation | Démontage | Connexions

Règles d'installation

L'appareil peut être installé uniquement si vous avez de l'expérience dans l'installation de l'autoradio et si vous connaissez bien le système électrique du véhicule.

Faites attention aux informations fournies lors des branchements de l'autoradio. L'autoradio peut être raccordé uniquement à l'aide d'adaptateurs appropriés ; assurez-vous que tous les câbles soient branchés aux tensions ou signaux appropriés. Les fiches présentes dans le véhicule ne doivent pas être connectées directement à l'autoradio.

L'installation de l'autoradio ne doit pas perturber ou bloquer le fonctionnement des airbags et d'autres dispositifs de sécurité et/ou des éléments de commande. Avant d'installer l'autoradio débranchez la batterie du véhicule (borne négative, masse), sinon des dysfonctionnements ou même un endommagement de l'autoradio ou des composants électroniques du véhicule peuvent se produire. Respectez les consignes de sécurité du constructeur du véhicule (airbag, système d'alarme, ordinateur de bord, antidémarrage, etc.).

En fonction du véhicule dans lequel l'autoradio doit être installée, des adaptateurs de raccordement optionnels et spécifiques et/ou des accessoires de montage, tels que des cadres de montage, des couvercles etc., sont nécessaires.

Les erreurs de montage peuvent entraîner des dommages à l'autoradio ou aux composants électroniques du véhicule.

Le boîtier de l'autoradio s'échauffe pendant le fonctionnement ; veillez à ce qu'aucun câble n'entre en contact avec le boîtier.

L'installation dans un endroit très humide ou très poussiéreux peut entraîner des dysfonctionnements ou des défauts de l'appareil.

Si vous avez besoin d'aide pour installer l'autoradio, consultez un spécialiste des systèmes Hi-Fi de voiture.

La société Blaupunkt n'assume aucune responsabilité ou garantie pour les dommages causés par une installation, un fonctionnement ou une utilisation incorrecte et/ou inexpérimentés et/ou les conséquences qui en découlent.

Pour retirer l'autoradio, insérez l'outil de déverrouillage dans les ouvertures latérales (voir la section Éléments de commande), jusqu'à ce qu'elles s'enclenchent. Maintenant, retirez avec précaution l'autoradio de son socle de fixation.

Assurez-vous qu'aucun câble n'est endommagé.

B A

1		B
1	NC/libre	1	Speaker/haut-parleurs RR+
2	NC/libre	2	Speaker/haut-parleurs RR-
3	NC/libre	3	Speaker/haut-parleurs RF+
4	BATT/Batterie (Cl. 30)	4	Speaker/haut-parleurs RF-
5	ANTENNA/sortie de commutation	5	Speaker/haut-parleurs LF+
6	NC/libre	6	Speaker/haut-parleurs LF-
7	ACC/Plus du contact (Cl. 15)	7	Speaker/haut-parleurs LR+
8	GND/masse (Cl. 31)	8	Speaker/haut-parleurs LR-

Connexions et description des connexions

① ANT : Connecteur DIN pour la réception radio analogique
② L (blanc), R (rouge) : Sorties de préamplificateur pour connecter un amplificateur externe
③ Bornier ISO avec compartiment A (alimentation), compartiment B (haut-parleur) et fusible (fusible plat pour voiture, 5A, orange)

BATT/Batterie (Cl.30) : Batterie

ACC/Plus du contact (Cl.15) : Commutateur positif d'allumage

GND/masse (Cl.31) : Poids

ANTENNA/sortie de commutation:

Alimentation commutable pour les antennes actives ou la tension de commande pour les amplificateurs de puissance/les subwoofer externes (12 V, max. 150 mA)

L'autoradio ne prend pas en charge les changeurs de CD, les interfaces ou d'autres composants compatibles avec les anciens autoradio Blaupunkt.
Assurez-vous que l'allumage et le plus continu soient correctement connectés, sinon l'autoradio risque de consommer plus de courant et de ne pas s'éteindre complètement. Cela peut également provoquer le déchargement ou l'endommagement de la batterie, des défauts de composants électroniques du véhicule ou d'autres composants externes!

12. Informations utiles | Données techniques

Garantie

Les conditions de garantie actuelles peuvent être consultées sur le site www.blaupunkt.com. Si aucune autre information n'est fournie, les lois et les règlements locaux s'appliquent.

Service

Si vous avez besoin d'une réparation, contactez le revendeur Blaupunkt chez lequel vous avez acheté le produit. Pour plus d'informations sur les réparateurs partenaires dans votre pays, veuillez consulter le site web www.blaupunkt.com Les

informations sur les réparateurs partenaires dans votre pays.

Caractéristiques techniques

Impédance des haut-parleurs ≥ 4 Ohms/canal

Alimentation en tension

Tension de service :	10,5 – 14,4 V
Consommation de courant
Pendant le fonctionnement	< 5 A
Arrêt (borne 15 / ACC arrêt) :	< 6 mA

Entrées / Sorties

Antenne/amplificateur	12 V, max. 150 mA
Connecteur AUX	Prise jack 3,5 mm

13. Recherche d'erreurs

Vous trouverez ci-dessous des illustrations d'erreurs et leurs solutions possibles. Si un problème avec cet autoradio persiste, contactez votre revendeur ou un centre de réparation de la société Blaupunkt. En cas de problème, faites inspecter ou installer l'appareil par un spécialiste. La plupart des problèmes qui surviennent, peuvent être dus à une mauvaise connexion et à une mauvaise utilisation. Veuillez lire attentivement ce mode d'emploi en entier.

- Certains éléments peuvent ne pas s'appliquer à votre modèle parce que la fonction ou l'option correspondante n'est pas disponible.

- Une fois monté, les témoins lumineux de l'airbag s'allument sur le tableau de bord, le compteur de vitesse ne fonctionne plus, etc. : L'autoradio a été probablement mal branché. Débranchez immédiatement la batterie du véhicule et retirez l'autoradio. Faites effectuer/contrôler l'installation par un spécialiste.

- L'autoradio ne peut pas être allumé / l'autoradio affiche 1 HOUR / 1 HEURE lorsqu'il est allumé et il s'éteint au bout d'une heure : Le plus du contact du véhicule n'est pas connecté ou n'est pas activé. Vérifiez les connexions.

- Lorsque le volume est plus élevé, l'écran commence à clignoter / l'autoradio s'éteint complètement :

Vérifiez la section du câble d'alimentation. Faites effectuer/contrôler l'installation par un spécialiste.

- L'autoradio ne s'allume pas / L'autoradio ne réagit pas à l'allumage / L'autoradio s'éteint toujours automatiquement après un certain temps / L'autoradio ne peut pas être allumé sans allumage enclenché :

L'allumage/le plus continu est-il correctement connecté ? Le positif du contact doit commuter correctement de 0 V à 12 V, il ne doit pas y avoir de tension résiduelle sur le positif du contact dans l'état « contact coupé ».

Vérifiez si la connexion de l'autoradio est correcte ; en aucun cas, vous ne devez connecter les fiches pour voiture directement à l'autoradio sans avoir vérifié au préalable l'affectation d'une broche à une broche.

Faites effectuer/contrôler l'installation par un spécialiste.

- Les réglages et/ou les stations préréglées sont perdus, l'horloge ne fonctionne pas correctement :

L'autoradio ne mémorise pas les réglages de manière permanente en l'absence d'alimentation. Pour un bon fonctionnement, l'autoradio doit être correctement raccordé à une alimentation électrique continue qui ne doit pas être interrompue.

Toutefois, certains réglages ne sont mémorisés que lorsque vous éteignez correctement l'appareil. Il convient donc d'éteindre l'autoradio correctement. Les fonctions telles que l'heure, la dernière source, la dernière position de lecture USB etc. nécessitent une alimentation constante.

- L'autoradio ne reçoit pas de signal radio ou reçoit un signal radio faible :

Vérifiez l'antenne dans votre zone de réception. Vérifiez si un adaptateur d'alimentation fantôme est nécessaire.

L'antenne est-elle correctement installée ? De nombreuses antennes nécessitent un contre-pôle (carrosserie). Les lampes à LED ou d'autres composants électriques peuvent interférer avec la réception radio, la présence de telles interférences doit donc être supprimée.

Lorsque vous utilisez l'autoradio pour la première fois, assurez-vous qu'il est réglé sur la bonne région radio (voir la section 10. Réglages | Menu).

- L'autoradio affiche soudainement le message SEEK PI (SUCHE PI)/SEEK TA (SUCHE TA) ou change de station pendant le fonctionnement de l'autoradio :

Vérifiez les réglages de votre antenne et de votre autoradio. Si nécessaire, désactivez la fonction de fréquence alternative (voir la section 10. Réglages | Menu). Une mauvaise réception peut provoquer le changement de station si la fonction d'informations routières est activée.

- L'autoradio n'affiche pas correctement le nom de la station en mode radio

Réglez l'affichage selon vos besoins à l'aide de la touche DISP. Vérifiez la réception (vérifiez l'antenne).

Remarque : Certaines stations envoient des informations supplémentaires à la place du nom de la station RDS ; l'autoradio n'a aucun effet à cet égard.

- Les supports de données ne fonctionnent pas : Vérifiez le fonctionnement avec un autre support de données, formatez le support de données dans un format acceptable (FAT, FAT32, exFAT), écrivez d'autres fichiers compatibles sur le support de données (APE, FLAC, MP3, WAV, WMA).

- Le téléphone mobile ne se charge pas ou se charge lentement via la prise USB :

La prise USB de l'appareil ne convient pas pour charger des appareils externes tels que des téléphones portables !

- Problèmes avec la fonction Bluetooth® (le répertoire téléphonique ne s'affiche pas, le téléphone ne se connecte pas, l'interlocuteur ne peut pas être entendu) :

Vérifiez si les mises à jour du logiciel de votre téléphone mobile et/ou de votre autoradio sont disponibles. Réinitialisez l'autoradio en appuyant sur le bouton RESET. Supprimez l'autoradio de la liste de votre téléphone, puis rétablissez la connexion. Confirmez toutes les demandes d'autorisation par téléphone en répondant OUI. Utilisez un autre téléphone pour faire un test.

- Mon interlocuteur ne m'entend pas :

Utilisez un autre téléphone pour faire un test.

- L'erreur / le problème n'est pas mentionné ici. La fonction de l'autoradio ne fonctionne pas comme prévu / L'autoradio ne fonctionne pas comme prévu :

Réinitialisez l'autoradio en appuyant sur le bouton RESET.

Vérifiez si le logiciel est à jour. Les mises à jour actuelles du logiciel sont disponibles sur notre site web ou peuvent être commandées par l'intermédiaire de notre service après-vente.

Remarque : Une description détaillée de la panne et du logiciel actuel de l'autoradio est nécessaire pour contacter le service après-vente (pour les questions relatives au logiciel, voir la section 10. Réglages | Menu).

Elementos de mando

Sous réserve de modifications techniques, d'erreurs et de fautes d'impression.

Mode d'emploi en ligne:

Manuale d'uso online:

https://www.blaupunkt.com
