INSTRUKCJA OBSŁUGI bpa1120 BLAUPUNKT

PL Instrukcja obsługi i montażu

① - ⑥ Przyciski stacji:

Krótkie naciśnięcie:

Wywoływanie stacji lub przedstawionej funkcji dodatkowej/specjalnej, w zależności od wybranego źródła

• PAU (Pause) Odtwarzanie/Pauza
- INT (Intro) Funkcja odtwarzania utworów
• RPT (Repeat) Funkcja powtarzania.
• RDM (Random) Odtwarzanie losowe
- DIR-/+ (Directory) Zmiana katalogu podczas odtwarzania USB

Długie naciśnięcie:

Zapisywanie bieżącej stacji radiowej

⑦ Przycisk/Enkoder obrotowy:

Obrót:

Poziom głośności głośno/cicho

Przełączanie pomiędzy opcjami ustawień w menu/zmiana opcji

Krótkie naciśnięcie:

Wywołanie ustawień dźwięku

(patrz 10. Ustawienia | Menu)

Długie naciśnięcie:

Wywołanie ustawień zaawansowanych

(patrz 10. Ustawienia | Menu)

⑧ - ⑨ ▶Przyciski Dalej / ◀Wstecz:

Krótkie naciśnięcie:

W zależności od źródła, wyszukiwanie FM, zmiana utworu USB/Bluetooth itp.

Długie naciśnięcie:

W zależności od źródła:

FM: Wyszukiwanie ręczne

USB: Szybkie przewijanie do przodu/do tyłu

⑩ DISP (Display) Przycisk wyświetlacza:

Krótkie naciśnięcie:

Przełączanie wyświetlacza pomiędzy różnymi informacjami w zależności od wybranego źródła Długie naciśnięcie:

Ustawienie godziny

⑪ Mikrofon głośnomówiący

⑫ Wyświetlacz LCD

⑬ Przycisk Reset: Resetowanie urządzenia

⑭ Port USB:

Złącze dla pamięci USB do odtwarzania muzyki (FAT/FAT32/exFAT)

⑮ Wejście AUX-IN:

Złącze dla zewnętrznego analogowego źródła dźwięku z wtyczką jack 3,5 mm stereo

⑯ Przycisk MODE / odrzucenie lub zakończenie połączenia:

Wybór źródła dźwięku, dostępne źródła dźwięku są przełączane jedno po drugim. Podczas połączenia: Odrzucenie połączenia, zakończenie połączenia

⑰ Przycisk zasilania/MUTE:

Krótkie naciśnięcie:

Włączanie radia samochodowego, wyciszanie radia samochodowego

Długie naciśnięcie:

Wyłączanie radia samochodowego

⑱ BAND/akceptacja połączenia:

Zmiana poziomu pamięci, akceptacja połączenia przychodzącego, połączenie z ostatnim numerem

Gratulujemy zakupu

Gratulujemy zakupu nowego produktu Blaupunkt.

Aby móc cieszyć się nim przez długi czas, prosimy o dokładne zapoznanie się z niniejszą instrukcją obsługi.

Jeśli jednakże pojawią się nieoczekiwane problemy, należy sprawdzić w instrukcji obsługi, czy można je rozwiązać samodzielnie. Proszę zapoznać się również z rozdziałem 13. Wyszukiwanie błędów na końcu instrukcji obsługi.

Sprzedawca i serwis Blaupunkt chętnie udzielą pomocy, jeśli nie będzie możliwe samodzielne rozwiązanie problemu. Dane kontaktowe można znaleźć na stronie www.blaupunkt.com.

Niniejsza instrukcja może dotyczyć różnych modeli z różnymi funkcjami, dlatego niektóre funkcje i opcje mogą być niedostępne lub mogą się różnić dla danego modelu.

Zastrzegamy sobie prawo do wprowadzania zmian technicznych w celu ulepszenia produktu, w wyniku tego możliwe są odstępstwa od funkcji opisanych w niniejszej instrukcji obsługi.

Spis treści

1. Zwroty wskazujące środki ostrożności
2. Informacje ogólne | Zakres dostawy
3. Włączanie/wyłączanie | Zmiana głośności
4. Obsługa radia: VHF (FM)
5. Odtwarzanie z urządzeń zewnętrznych i nośników danych: USB
6. Odtwarzanie z urządzeń zewnętrznych i nośników danych: Bluetooth®
7. Odtwarzanie z urządzeń zewnętrznych i nośników danych: AUX
8. System głośnomówiący Bluetooth®
9. Zegar
10. Ustawienia | Menu
11. Montaż | Demontaż | Podłączenia
12. Przydatne informacje | Dane techniczne
13. Wyszukiwanie błędów

1. Zwroty wskazujące środki ostrożności

Informacje dotyczące bezpieczeństwa

Radio samochodowe zostało wyprodukowane zgodnie z aktualnym poziomem techniki i określonymi wytycznymi bezpieczeństwa. Niemniej jednak w przypadku nieprzestrzegania zasad bezpieczeństwa zawartych w niniejszej instrukcji mogą wystąpić zagrożenia. Niniejsza instrukcja ma na celu zapoznanie użytkownika z najważniejszymi funkcjami.

• Przed użyciem radia samochodowego należy dokładnie zapoznać się z niniejszą instrukcją.
• Instrukcję należy przechowywać w miejscu dostępnym dla wszystkich użytkowników.
• Przekazując radio samochodowe osobom trzecim należy dołączyć niniejszą instrukcję.
• Należy postępować zgodnie z instrukcjami urządzeń używanych razem z radiem samochodowym.
• W przypadku wystąpienia problemu nie należy kontynuować użytkowania urządzenia.

Zastosowane symbole

W niniejszej instrukcji zastosowano następujące symbole:

NIEBEZPIECZEŃSTWO! Ostrzeżenie przed obrażeniami

OSTROŻNIE! Ostrzeżenie przed uszkodzeniem napędu DVD/CD lub używanego nośnika danych

NIEBEZPIECZEŃSTWO! Ostrzeżenie przed dużą głośnością

Znak CE potwierdza zgodność z dyrektywami UE

Wskazówka
• Wyszczególnienie

Bezpieczeństwo ruchu drogowego

Prosimy o stosowanie się do poniższych wskazówek dotyczących bezpieczeństwa ruchu drogowego

Z radia samochodowego należy korzystać w taki sposób, aby można było przez cały czas bezpiecznie kierować pojazdem.

Korzystanie z funkcji radia samochodowego podczas jazdy może odwracać uwagę od sytuacji na drodze i prowadzić do poważnych wypadków!

Należy unikać wszelkich dodatkowych czynności, które odwracają uwagę od sytuacji na drodze oraz od obsługi pojazdu podczas jazdy.

Aby skorzystać z tych funkcji, należy zatrzymać pojazd w dozwolonym miejscu i rozpocząć obsługę radia podczas postoju pojazdu.

Zawsze należy słuchać radia z umiarkowaną głośnością, aby chronić swój słuch i móc usłyszeć akustyczne sygnały ostrzegawcze (np. od policji).

W przerwach z wyciszaniem (np. przy zmianie źródła dźwięku) zmiana głośności nie jest słyszalna. Nie należy zwiększać głośności podczas tej przerwy z wyciszaniem.

Ogólne zasady bezpieczeństwa

Nie należy modyfikować ani otwierać radia samochodowego. Wewnątrz nie ma części, które mogą być konserwowane przez operatora.

Użytkowanie zgodne z przeznaczeniem:

To radio samochodowe jest przeznaczone do instalacji i eksploatacji w pojeździe z napięciem zasilania 12 V i musi zostać zamontowane w gnieździe DIN.

Należy przestrzegać wartości granicznych parametrów radia samochodowego.

Naprawy i w razie potrzeby instalację należy zlecić specjalistom.

2. Informacje ogólne | Zakres dostawy

Deklaracja zgodności

Firma Blaupunkt Competence Center Car Multimedia Evo Sales GmbH oświadcza niniejszym, że radio samochodowe jest zgodne z zasadniczymi wymogami i innymi stosownymi przepisami Dyrektywy 2014/53/UE.

Deklarację zgodności można znaleźć w Internecie pod adresem www.blaupunkt.com. Jeśli nie jest dostępna na stronie internetowej, należy zwrócić się do nas.

Informacje o znakach towarowych

Wszystkie inne znaki towarowe i ich loga, nazwy marek lub firm, o których mowa w niniejszej instrukcji, zostały użyte wyłącznie w celach identyfikacyjnych i są własnością ich właścicieli.

Zasady dotyczące czyszczenia

Rozpuszczalniki, środki czyszczące i ścierne, jak również aerozole do kokpitu, odświeżacze powietrza i produkty do pielęgnacji tworzyw sztucznych mogą zawierać substancje, które uszkodzą powierzchnię radia samochodowego. Do czyszczenia radia samochodowego należy używać wyłącznie suchej lub lekko wilgotnej szmatki.

Zasady dotyczące utylizacji

Nie wolno wyrzucać starego urządzenia razem z odpadami komunalnymi! Do utylizacji starego urządzenia i akcesoriów należy skorzystać z dostępnych systemów zwrotu i zbiórki odpadów.

Zakres dostawy

Zakres dostawy obejmuje wymienione elementy:

• Radio samochodowe
- Instrukcja obsługi
- Adapter do podłączenia napięcia i głośników
- Ramka montażowa
- Narzędzie do demontażu

3. Włączanie/wyłączanie | Zmiana głośności

Włączanie/wyłączanie

Krótkie naciśnięcie przycisku zasilania powoduje włączenie radia samochodowego. Aby wyłączyć, należy nacisnąć i przytrzymać przycisk zasilania przez ponad 2 sekundy.

- Radia samochodowego nie można włączyć przy wyłączonym zapłonie pojazdu.

Włączanie/wyłączanie poprzez zapłon pojazdu

Jeśli zapłon zostanie wyłączony podczas pracy radia samochodowego, radio samochodowe wyłączy się automatycznie i włączy ponownie

przy następnym włączeniu zapłonu.

Jeśli radio zostało wyłączone za pomocą przycisku zasilania w radiu samochodowym, po włączeniu/wyłączeniu zapłonu pozostaje ono trwale wyłączone, aż do ponownego ręcznego włączenia.

Jeśli funkcja nie działa zgodnie z opisem, radio samochodowe nie zostało prawidłowo podłączone.

Zmiana głośności

Głośność można regulować za pomocą lewego przycisku/enkodera obrotowego, głośność można ustawić w zakresie od 0 (brak dźwięku) do 35 (pełna głośność).

Na wyświetlaczu przez kilka sekund widoczny jest ustawiony poziom głośności.

Ustawianie głośności muzyki:

Podczas odtwarzania muzyki należy obrócić przycisk/enkoder obrotowy, aby zmienić głośność.

Ustawianie głośności Bluetooth® (telefonia):

Podczas rozmowy telefonicznej należy obrócić przycisk/enkoder obrotowy, aby zmienić głośność.

4. Obsługa radia: VHF (FM)

Analogowe ścieżki transmisji sygnałów radiowych, takie jak VHF (FM) na częstotliwości 87,5-108 MHz, są „klasycznymi” sposobami transmisji i są powszechnie stosowane na całym świecie. Stacje nadawane są analogowo (FM= modulacja częstotliwości). Przy słabych lub zmiennych sygnałach sygnał stereo zanika na VHF, stacje są odtwarzane w mono i zaczynają szumieć. W zależności od regionu stacje mogą być często odbierane na różnych częstotliwościach, na które radia samochodowe mogą się automatycznie przełączać w zależności od jakości odbioru, jeśli stacja dostarcza niezbędnych informacji RDS, a nadawane sygnały mają wystarczającą siłę.

Rozpoczęcie odtwarzania radia VHF

Należy użyć przycisku MODE, aby wybrać ostatnio używane źródło analogowe (FM1, FM2 lub FM3), a następnie użyć przycisku BAND, aby zmienić poziom pamięci lub zakres częstotliwości (FM1, FM2, FM3).

- Na każdym poziomie pamięci dostępnych jest 6 miejsc w pamięci.

Wyciszanie radia samochodowego (Mute)

Krótko nacisnąć przycisk zasilania, aby wyciszyć radio samochodowe lub ponownie aktywować poprzednią głośność.

Zawsze należy słuchać radia z umiarkowaną głośnością, aby chronić swój słuch i móc usłyszeć akustyczne sygnały ostrzegawcze (np. od policji).

W przerwach z wyciszaniem (np. przy zmianie źródła dźwięku) zmiana głośności nie jest słyszalna. Nie należy zwiększać głośności podczas tej przerwy z wyciszaniem.

Wyszukiwanie stacji

Poprzez krótkie naciśnięcie przycisków

lub można rozpocząć wyszukiwanie stacji (do przodu i do tyłu). Wyszukiwanie zatrzymuje się automatycznie na następnej odbieranej stacji o wystarczającej sile odbioru.

Można również ustawić częstotliwość ręcznie, jeśli sygnał wyszukiwanej stacji jest bardzo słaby, a wyszukiwanie nie zatrzymuje się na żądanej częstotliwości.

W tym celu należy nacisnąć i przytrzymać jeden z przycisków ◀ lub ▶, aż na wyświetlaczu pojawi się napis MANUAL. Częstotliwość będzie się teraz zmieniać tak długo, jak długo będzie się naciskać przycisk i zatrzyma się dopiero po zwolnieniu przycisku. Częstotliwość można zmieniać stacja po stacji, naciskając krótko przycisk ▶ lub ◀.

Jeśli przez ok. 5 sekund nie zostanie naciśnięty żaden z przycisków, radio samochodowe ponownie aktywuje automatyczne wyszukiwanie, a na wyświetlaczu pojawi się przez chwilę napis AUTO.

Zapisywanie stacji / wywoływanie zapisanych stacji

Ulubione stacje można przyporządkować do przycisków 1-6.

Na każdym poziomie pamięci (FM1, FM2, FM3) można zapisać 6 stacji:

W sposób opisany w Wyszukiwanie stacji należy ustawić pożądaną stację.

Nacisnąć wybrany przycisk pamięci i przytrzymać przez około jedną sekundę i ponownie go zwolnić.

Poprzez krótkie naciśnięcie przycisku pamięci można wywołać poprzednio zapisaną stację.

■ Po prawej stronie wyświetlacza widać numer przypisanego w pamięci miejsca podczas wywoływania lub zapisywania stacji.

Automatyczne zapisywanie stacji (Travelstore)

Dostępne stacje można zapisać za pomocą automatycznego wyszukiwania (Travelstore):

Nacisnąć i przytrzymać przycisk BAND, aż urządzenie rozpocznie proces. Na wyświetlaczu

pojawi się częstotliwość i numer wolnego miejsca w pamięci przypisywany do znalezionej stacji, po wykonaniu procedury wszystkie zapisane w pamięci stacje zostaną krótko odtworzone.

Zmiana wyświetlacza

Za pomocą przycisku DISP można przełącać zawartość wyświetlacza pomiędzy różnymi informacjami:

• Nazwa stacji (częstotliwość, jeśli brak nazwy)
• Godzina
  ■ Dostępność funkcji wyświetlania zależy od stacji i jakości odbioru
  Jeśli odbiór jest słaby, mogą zostać wyświetlone niepoprawne lub stare informacje z poprzedniej stacji.

Dalsze funkcje lub opcje:

Patrz rozdział 10. Ustawienia | Menu.

5. Odtwarzanie z urządzeń zewnętrznych i nośników danych: USB

Poprzez port USB do radia samochodowego można podłączyć tzw. nośniki pamięci masowej (pamięci USB) i odtwarzać zawarte na nich pliki multimedialne, o ile są to nośniki danych kompatybilne z urządzeniem, jak również pliki.

Stosowane nośniki danych/rodzaje mediów:

• Nośniki danych USB z systemami plików FAT, FAT32, exFAT
• Formaty plików: APE, FLAC, MP3, WAV, WMA
  Nie można zagwarantować bezbłędnego działania wszystkich plików multimedialnych, w tym tych wymienionych powyżej, ze względu na różnorodność oprogramowania, za pomocą którego takie pliki mogą być tworzone.
  Podłączenie odtwarzaczy MP3 lub telefonów komórkowych w celu odtwarzania muzyki nie jest możliwe.
  Port USB urządzenia nie nadaje się do ładowania urządzeń zewnętrznych, takich jak telefony komórkowe!

Podłączanie nośnika danych USB / Rozpoczęcie odtwarzania USB

Ostrożnie włóż nośnik danych USB do gniazda USB, nie używaj siły i nie przechylaj nośnika danych USB.

Radio automatycznie przełączy się w tryb USB. Dane są wczytywane, odtwarzanie rozpoczyna się od pierwszego pliku multimedialnego rozpoznanego przez radio.

Jeśli nośnik danych USB został już wcześniej podłączony, przełączyć się na źródło USB za pomocą przycisku MODE, dane zostaną wczytane, odtwarzanie rozpocznie się od ostatnio odtwarzanego pliku.

Odtwarzanie przez USB

Poprzez krótkie naciśnięcie przycisków i można przewijać poszczególne tytuły.

Poprzez długie naciśnięcie przycisków i można aktywować szybkie przewijanie.

Funkcje specjalne

Za pomocą przycisków 1-6 można korzystać z następujących funkcji specjalnych zgodnie z umieszczonymi na przyciskach symbolami:

• PAU (Pause): wstrzymanie lub wznowienie odtwarzania
• INT (Intro): Aktywacja funkcji odtwarzania utworów, każdy utwór jest odtwarzany przez 10 sekund do momentu wyłączenia funkcji
• RPT (Repeat): Aktywacja/dezaktywacja funkcji powtarzania [ONE] utworu / [DIR] katalogu / [OFF] Wył.
• RDM (Random): Aktywacja/dezaktywacja losowego odtwarzania utworów na nośniku danych
• DIR-/DIR+ (Directory):

Krótkie naciśnięcie: Zmiana katalogu na poprzedni/następny katalog na nośniku danych Długie naciśnięcie: Przeskoczenie o 10 tytułów do tyłu/do przodu.

Zmiana wyświetlacza

Za pomocą przycisku DISP można przełączać zawartość wyświetlacza pomiędzy różnymi informacjami:

• Informacje o pliku multimedialnym (kolejny plik, folder, informacje ID3, numer)
• Godzina

- Dostępność funkcji wyświetlania zależy od używanych plików.

Wyjmowanie nośnika danych USB

Nigdy nie należy wyjmować nośnika danych bez uprzedniego wyłączenia radia, w przeciwnym razie nośnik danych lub znajdujące się na nim dane mogą ulec uszkodzeniu.

Zwiększone ryzyko obrażeń przez wystające pamięci USB!

W razie wypadku części wystające z radia samochodowego mogą spowodować obrażenia. Z tego powodu zaleca się stosowanie jak najmniejszych pamięci USB.

6. Odtwarzanie z urządzeń zewnętrznych i nośników danych: Bluetooth®

Funkcja Bluetooth® umożliwia sparowanie telefonów komórkowych i odtwarzaczy multimedialnych Bluetooth® z radiem samochodowym.

Jeśli podłączone urządzenie Bluetooth® obsługuje funkcje A2DP i AVRCP, można odtwarzać muzykę przez radio samochodowe i sterować odtwarzaniem.

W momencie wprowadzenia na rynek przeprowadzono szeroko zakrojone testy funkcji Bluetooth® z różnymi telefonami i odtwarzaczami multimedialnymi, aby zapewnić jak największą kompatybilność. Jednakże funkcje mogą być ograniczone lub nie działać w ogóle w zależności od używanego urządzenia. W przypadku takich problemów należy sprawdzić, czy dla urządzenia lub radia samochodowego dostępna jest aktualizacja.

■ Ostatnio podłączone urządzenie zostanie

podłączone automatycznie po ponownym uruchomieniu urządzenia. W zależności od telefonu komórkowego lub odtwarzacza multimedialnego Bluetooth® należy ponownie włączyć Bluetooth® dla wcześniej połączonych urządzeń lub ponownie zainicjować połączenie poprzez listę urządzeń Bluetooth®.

• Przed podłączeniem kolejnego urządzenia Bluetooth® należy rozłączyć połączenie z już podłączonym urządzeniem.
  Nie jest możliwe przesyłanie strumieniowe z tego radia samochodowego przez Bluetooth® do innego urządzenia (np. skrzynki głośnikowe Bluetooth® itp.), to radio samochodowe obsługuje tylko odbiór sygnału muzycznego przez Bluetooth®.

Połączenie Bluetooth®

Należy włączyć radio samochodowe, otworzyć ustawienia Bluetooth® w urządzeniu Bluetooth®, wyszukać dostępne urządzenia, podłączyć je zgodnie z procedurą opisaną w instrukcji obsługi urządzenia Bluetooth®.

Po udanym połączeniu radio samochodowe pokazuje komunikat CONNECTED, na wyświetlaczu pojawia się mały symbol Bluetooth®.

Należy niezwłocznie potwierdzić wszelkie zapytania w telefonie, w przeciwnym razie funkcje mogą być ograniczone, niedostępne lub parowanie może nie działać.
■ Proces łączenia jest konieczny tylko raz, po czym urządzenia łączą się ponownie automatycznie.

Jeżeli urządzenie zostało już wcześniej połączone (symbol Bluetooth® na wyświetlaczu radia samochodowego musi się świecić, a urządzenie Bluetooth® musi również pokazywać status "connected"), przełączyć na źródło BT MUSIC za pomocą przycisku MODE.

Odtwarzanie przez Bluetooth®

Poprzez krótkie naciśnięcie przycisków i można przewijać poszczególne tytuły.

Dostosować głośność na podłączonym urządzeniu Bluetooth®, jeśli dźwięk jest zbyt cichy lub zbyt głośny.
Jeśli odtwarzanie nie rozpocznie się lub rozpocznie je nieprawidłowa aplikacja w urządzeniu Bluetooth®, należy uruchomić/wybrać odpowiedni odtwarzacz audio w podłączonym urządzeniu Bluetooth®, z którym chcemy korzystać z transmisji strumieniowej.

Funkcje specjalne

Przyciskiem stacji PAU można wywołać następujące funkcje specjalne zgodnie z umieszczonym na przycisku symbolem:

- PAUSE: wstrzymanie lub wznowienie odtwarzania.

Zmiana wyświetlacza

Za pomocą przycisku DISP można przełączać zawartość wyświetlacza pomiędzy różnymi informacjami:

• Informacja o kolejnym utworze
  • Godzina

- Dostępność funkcji wyświetlania zależy od używanych plików/podłączonego urządzenia/aplikacji.

7. Odtwarzanie z urządzeń zewnętrznych i nośników danych: AUX

Poprzez złącze AUX można za pomocą kabla adapterowego doprowadzać analogowe sygnały audio z urządzeń zewnętrznych, takich jak przenośne odtwarzacze CD, odtwarzacze kasetowe czy nawet odtwarzacze MP3. Po stronie radia samochodowego wymagana jest wtyczka stereo jack 3,5 mm. Do najczęściejstzych zastosowań potrzebny będzie kabel z wtykiem stereo jack 3,5 mm do wtyku stereo jack 3,5 mm, który można kupić w dobrze zaopatrzonych sklepach specjalistycznych.

Radio jest wyposażone w złącze AUX:

- Złącze AUX-IN z przodu (patrz rozdział Elementy obsługowe)

Podłączyć urządzenie zewnętrzne za pomocą odpowiedniego adaptera i wybrać źródło AUX IN za pomocą przycisku MODE.

W razie potrzeby lub możliwości wyregulować

8. System głośnomówiący Bluetooth®

Funkcja Bluetooth® umożliwia sparowanie telefonów komórkowych i odtwarzaczy multimedialnych Bluetooth® z radiem samochodowym. Po sparowaniu telefonu komórkowego z radiem samochodowym można prowadzić rozmowy telefoniczne przy użyciu wbudowanej funkcji głośnomówiącej.

W momencie wprowadzenia na rynek przeprowadzono szeroko zakrojone testy funkcji Bluetooth® z różnymi telefonami i odtwarzaczami multimedialnymi, aby zapewnić jak największą kompatybilność. Jednakże funkcje mogą być ograniczone lub nie działać w ogóle w zależności od używanego urządzenia. W przypadku takich problemów należy sprawdzić, czy dla urządzenia lub radia samochodowego dostępna jest aktualizacja.

- Ostatnio podłączone urządzenie zostanie

poziom głośności w urządzeniu zewnętrznym, aby uzyskać podobny poziom jak w przypadku innych źródeł radia samochodowego. Następnie można sterować głośnością poprzez radio samochodowe.

Aby zapobiec uszkodzeniu radia, należy stosować wyłącznie nieuszkodzone wtyczki i kable.
W przypadku korzystania z 2-pinowych wtyczek 3,5 mm (mono) nie otrzymasz sygnału stereo i podczas odtwarzania może brakować jednego kanału audio.

Zwiększone ryzyko obrażeń z powodu wystających wtyczek!

W razie wypadku części wystające z radia samochodowego mogą spowodować obrażenia. Z tego powodu zaleca się stosowanie wtyczek kątowych.

podłączone automatycznie po ponownym uruchomieniu urządzenia. W zależności od telefonu komórkowego lub odtwarzacza multimedialnego Bluetooth® należy ponownie włączyć Bluetooth® dla wcześniej połączonych urządzeń lub ponownie zainicjować połączenie poprzez listę urządzeń Bluetooth®.

- Przed podłączeniem kolejnego urządzenia Bluetooth® należy rozłączyć połączenie z już podłączonym urządzeniem.

Połączenie Bluetooth®

Należy włączyć radio samochodowe, otworzyć ustawienia Bluetooth® w urządzeniu Bluetooth®, wyszukać dostępne urządzenia, podłączyć je zgodnie z procedurą opisaną w instrukcji obsługi urządzenia Bluetooth®. Po udanym połączeniu radio samochodowe pokazuje komunikat

CONNECTED, na wyświetlaczu pojawia się mały symbol Bluetooth®.

Należy niezwłocznie potwierdzić wszelkie zapytania w telefonie, w przeciwnym razie funkcje mogą być ograniczone, niedostępne lub parowanie może nie działać.
■ Proces łączenia jest konieczny tylko raz, po czym urządzenia łączą się ponownie automatycznie.

9. Zegar

Urządzenie posiada wewnętrzny zegar, można wyświetlić czas na wyświetlaczu, naciskając przycisk DISP, aż na wyświetlaczu pojawi się żądana informacja.

Ręczne ustawianie zegara

Nacisnąć i przytrzymać przycisk DISP, aż zaczną migać godziny, ustawić je za pomocą

Połączenie przychodzące

Połączenie przychodzące sygnalizowane jest dźwiękiem dzwonka i wskazaniem na wyświetlaczu radia samochodowego.

Można zaakceptować lub odrzucić połączenie za pomocą przycisków telefonu.

Połączenie wychodzące

Po wybraniu źródła BT MUSIC za pomocą przycisku MODE, ostatni numer można wywołać za pomocą przycisku Odbieranie połączenia.

- Aktywne połączenie może zostać przekazane na telefon poprzez krótkie naciśnięcie przycisku Odbieranie połączenia lub również przekazane z powrotem do radioodbiornika

przycisku/enkodera obrotowego, a następnie przełączyć na minuty naciskając pokrętło i ustawić je.

Zakończyć ustawianie, naciskając przycisk DISP.

Automatyczne ustawianie zegara

Patrz rozdział 10. Ustawienia | Menu.

10. Ustawienia | Menu

Wybrać ustawienia dla dźwięku poprzez krótkie naciśnięcie przycisku/enkodera obrotowego. Aby poruszać się po ustawieniach lub zmienić ustawienie, należy obrócić przycisk/enkoder obrotowy. Aby wybrać opcję lub zmienić ustawienie, należy wybrać je poprzez krótkie naciśnięcie przycisku/enkodera obrotowego. Opcja ON aktywuje daną funkcję, opcja OFF ją dezaktywuje. Poniższe ustawienia można wprowadzić lub dostosować do swoich życzeń:

Ustawienia dźwięku

BAS (Bass) [-07...+07]

Wzmocnienie lub zredukowanie niskich częstotliwości.

- Opcja niedostępna, jeśli aktywna jest opcja EQ.

TRE (Treble) [-07...+07]

Wzmocnienie lub zredukowanie wysokich częstotliwości.

- Opcja niedostępna, jeśli aktywna jest opcja EQ.

Regulacja balansu sygnału audio.

FAD (Fader) [F-7...R-7]

Regulacja sygnału audio przednich/tylnych głośników.

Włączanie wstępnie ustawionych schematów dźwiękowych.

Gdy EQ jest aktywny, opcje BAS i TRE nie są dostępne

Włączanie/wyłączanie podbicia basów

Ustawienie czułości wyszukiwania dla odbioru analogowego, DX znajduje również słabe stacje, LOC tylko silne stacje lokalne.

STEREO/MONO

Ustawianie przełączania stereo/mono dla odbioru analogowego.

Zaawansowane ustawienia urządzenia

Dłuższe naciśnięcie przycisku/enkodera obrotowego spowoduje wywołanie rozszerzonych ustawień.

Gdy ta funkcja jest aktywna, radio samochodowe zawsze będzie próbować przełączyć się na najlepszą częstotliwość transmisji (częstotliwość alternatywną).

Funkcja ta musi być obsługiwana przez stację radiową.

Włączanie/wyłączanie priorytetyzacji komunikatów o ruchu drogowym VHF.

Po aktywacji radio samochodowe automatycznie przełączy się na radio, a następnie z powrotem na poprzednio aktywne źródło w momencie otrzymania raportu o ruchu drogowym. Symbol z literami TA świeci się na wyświetlaczu, gdy funkcja jest aktywna, podczas komunikatu drogowego TA miga, a na wyświetlaczu pojawia się napis TRAFFIC.

SEL PTY

Ta funkcja służy do wyszukiwania określonego typu stacji/gatunku muzycznego.

- Opcja dostępna tylko wtedy, gdy wybrane jest źródło FM.

TA VOL [15...35]

Ustawianie głośności komunikatów o ruchu drogowym.

Aktywowanie automatycznych ustawień czasu za pomocą analogowego radiowego sygnału danych.

Jeśli godzina nie jest prawidłowa, przyczyną są zazwyczaj nieprawidłowe dane z wybranej stacji radiowej, w takim przypadku należy ręcznie ustawić godzinę, patrz rozdział 9. Zegar.

BEEP [OFF/ON]

Włączanie/wyłączanie dźwięku przycisków

11. Montaż | Demontaż | Podłączenia

Zasady instalacji

Urządzenie można zainstalować tylko wtedy, gdy ma się doświadczenie w instalacji radia samochodowego i jest się zaznajomionym z układem elektrycznym pojazdu.

Należy zwrócić uwagę na informacje podane przy przyłączach radia samochodowego. Radio samochodowe można podłączyć wyłącznie za pomocą odpowiednich adapterów; należy upewnić się, że wszystkie przewody przenoszą prawidłowe sygnały lub napięcia. Wtyczki znajdujące się w pojeździe nie mogą być podłączane bezpośrednio do radia samochodowego.

Instalacja radia nie może zakłócać lub blokować działania poduszek powietrznych i innych urządzeń zabezpieczających i/lub elementów obsługowych. Przed montażem radia samochodowego należy odłączyć akumulator pojazdu (zacisk ujemny, masa), w przeciwnym razie mogą wystąpić usterki lub nawet uszkodzenie radia samochodowego lub elektroniki pojazdu. Należy przestrzegać wskazówek bezpieczeństwa producenta pojazdu (poduszka powietrzna, system alarmowy, komputer pokładowy, immobiliser itp.).

W zależności od pojazdu, w którym ma być zamontowane radio,

B A

wymagane są opcjonalne i specyficzne adaptery przyłączeniowe i/lub akcesoria montażowe, takie jak ramki montażowe, pokrywy itp.

Błędy montażowe mogą doprowadzić do zniszczenia radia lub elektroniki pojazdu.

Obudowa radia nagrzewa się podczas pracy; należy upewnić się, że żadne kable nie stykają się z obudową.

Zamontowanie w miejscu o dużej wilgotności lub zapyleniu/zabrudzeniu może prowadzić do nieprawidłowego działania lub wad urządzenia.

Jeśli potrzebna jest pomoc w instalacji radia samochodowego, należy skonsultować się ze specjalistą od samochodowych systemów Hi-Fi.

Firma Blaupunkt nie ponosi odpowiedzialności ani nie udziela gwarancji za szkody powstałe w wyniku nieprawidłowej i/lub niefachowej instalacji, obsługi lub użytkowania lub za ich skutki.

Aby wymontować radio samochodowe, włożyć narzędzie zwalniające w otwory boczne (patrz rozdział Elementy obsługowe), aż do ich zatrzaśnięcia. Teraz ostrożnie wyciągnij radio samochodowe z gniazda montażowego.

Upewnij się, że żadne kable nie są uszkodzone.

A		B
1	NC/wolne	1	Speaker/głośniki RR+
2	NC/wolne	2	Speaker/głośniki RR-
3	NC/wolne	3	Speaker/głośniki RF+
4	BATT/Bateria (Kl. 30)	4	Speaker/głośniki RF-
5	ANTENNA/wyjście przełączające	5	Speaker/głośniki LF+
6	NC/wolne	6	Speaker/głośniki LF-
7	ACC/Zapłon plus (Kl. 15)	7	Speaker/głośniki LR+
8	GND/masa (Kl. 31)	8	Speaker/głośniki LR-

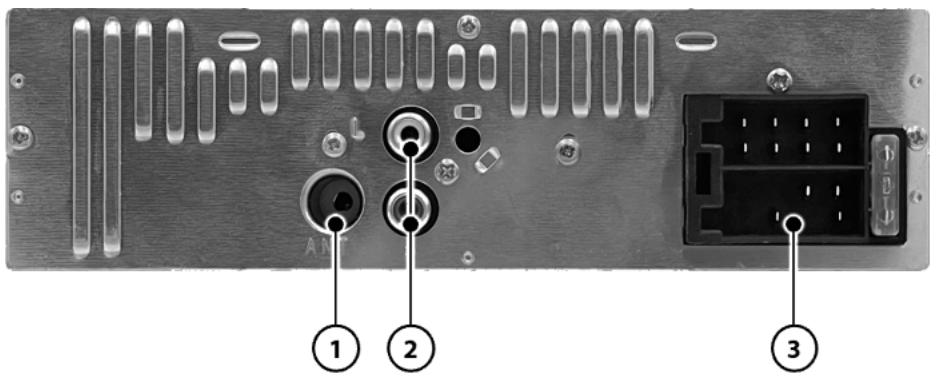

Połączenia i definicje połączeń

① ANT: Złącze DIN do odbioru radia analogowego
② L (biały), R (czerwony): Wyjścia przedwzmacniacza RCA do podłączenia zewnętrznego wzmacniacza
③ Listwa zaciskowa ISO z komorą A (zasilanie), komorą B (głośnik) i bezpiecznikiem (płaski bezpiecznik samochodowy, 5 A, pomarańczowy)

BATT/Bateria (Kl.30): Akumulator ACC/Zapłon plus (Kl.15): Przełączanie plusa zapłonu

GND/masa (Kl.31): Masa

ANTENNA/wyjście przełączające: Przełączane zasilanie dla anten aktywnych lub napięcie sterujące dla zewnętrznych wzmacniaczy mocy/subwooferów (12 V, maks. 150 mA)

Radio samochodowe nie obsługuje zmieniarek płyt CD, interfejsów ani innych komponentów kompatybilnych ze starszymi radiami samochodowymi Blaupunkt.
Należy upewnić się, że zapłon i ciągły plus są prawidłowo podłączone, w przeciwnym razie radio samochodowe może mieć zwiększony pobór prądu i nie wyłączyć się całkowicie. Może to również prowadzić do rozładowania lub uszkodzenia akumulatora samochodowego, usterek elektroniki pojazdu lub innych elementów zewnętrznych!

12. Przydatne informacje | Dane techniczne

Gwarancja

Z aktualnymi warunkami gwarancji można zapoznać się na stronie www.blaupunkt.com. Jeżeli nie podano tu żadnych dodatkowych informacji, zastosowanie mają lokalne przepisy prawne.

Ustuga

W razie potrzeby skorzystania z serwisu naprawczego skontaktować się ze sprzedawcą Blaupunkt, u którego zakupiono produkt. Więcej informacji na temat partnerów serwisowych w danym kraju można znaleźć pod adresem

www.blaupunkt.com Informacje o partnerach serwisowych w kraju.

Dane techniczne

Impedancja głośników ≥ 4 Ohm/kanał

Zasilanie napięciowe

Napięcie robocze: 10,5–14,4 V

Pobór prądu

Podczas pracy < 5 A

Wył. (zacisk 15/ACC wył.): < 6 mA

Wejścia / wyjścia

Antena/wzmacniacz 12 V, maks. 150 mA

Złącze AUX Wtyczka jack 3,5 mm

13. Wyszukiwanie błędów

Poniżej znajdują się ilustracje błędów i ich możliwe rozwiązania. Jeśli nadal występują problemy z radiem samochodowym, należy skontaktować się ze sprzedawcą lub serwisem firmy Blaupunkt. W razie problemów należy zlecić przeprowadzenie kontroli lub wykonanie instalacji urządzenia specjaliście.

Większość występujących problemów może wynikać z błędnego podłączenia i obsługi. Prosimy o dokładne zapoznanie się z instrukcją obsługi w pełnym jej zakresie.

- Niektóre elementy mogą nie dotyczyć Twojego modelu, ponieważ odpowiednia funkcja lub opcja nie jest dostępna.

- Po zamontowaniu na desce rozdzielczej zapalają się lampki kontrolne poduszki powietrznej / prędkościomierz przestaje działać itp.:

Radio samochodowe zostało prawdopodobnie nieprawidłowo podłączone. Natychmiast odłączyć akumulator pojazdu i wyjąć radio. Zlecić wykonanie/sprawdzenie instalacji przez specjalistę.

- Nie można włączyć radia samochodowego / radio samochodowe wyświetla 1 HOUR / 1 GODZINA po włączeniu i wyłącza się po godzinie:

Plus zapłonu nie jest podłączony lub nie jest aktywowany. Należy sprawdzić przyłącza.

- Przy większej głośności wyświetlacz zaczyna migotać/radio samochodowe całkowicie się wyłącza:

Należy sprawdzić przekrój kabla zasilacza. Zlecić wykonanie/sprawdzenie instalacji przez specjalistę.

- Radio samochodowe nie włącza się / Radio samochodowe nie reaguje na zapłon / Radio samochodowe zawsze wyłącza się automatycznie po pewnym czasie / Radia samochodowego nie można włączyć bez zapłonu:

Zapłon/ciągły plus prawidłowo podłączony? Plus zapłonu musi przełącać się prawidłowo 0 V/12 V, w stanie „zapłon wyłączony" na plusieurs zapłonu nie może występować napięcie resztkowe.

Prosimy o sprawdzenie poprawności podłączenia radia samochodowego, w żadnym wypadku nie należy podłączać wtyczek samochodowych bezpośrednio do radia samochodowego bez wcześniejjszego sprawdzenia przyporządkowania PINU do PINU.

Zlecić wykonanie/sprawdzenie instalacji przez specjalistę.

- Ustawienia i/lub zaprogramowane stacje zostają utracone, czas nie działa prawidłowo:

Radio samochodowe nie zapisuje ustawień na stałe bez zasilania. Do prawidłowego działania radio samochodowe musi być prawidłowo

podłączone do ciągłego zasilania, które nie może być przerwane.

Jednak niektóre ustawienia są zapisywane dopiero po prawidłowym wyłączeniu, dlatego należy pamiętać o prawidłowym wyłączeniu radia samochodowego. Funkcje takie jak czas, ostatnie źródło, ostatnia pozycja odtwarzania USB itd. wymagają stałego zasilania.

- Radio samochodowe nie odbiera sygnału radiowego lub odbiera słaby sygnał radiowy:

Sprawdzić antenę dla danego obszaru odbioru. Sprawdzić, czy może być potrzebny adapter zasilania fantomowego.

Czy antena jest prawidłowo zamontowana? Wiele anten wymaga zastosowania przeciwbieguna (karoseria). Lampy LED lub inne elementy elektryczne mogą zakłócać odbiór radiowy, dlatego należy wykluczyć obecność takich zakłóceń.

Przy pierwszym użyciu radia samochodowego należy upewnić się, że radio samochodowe jest ustawione na właściwy region radiowy (patrz rozdział 10. Ustawienia | Menu).

- Radio samochodowe nagle wyświetla komunikat SEEK PI (SUCHE PI)/ SEEK TA (SUCHE TA) lub zmienia stację podczas pracy radia:

Proszę sprawdzić antenę i ustawienia radia samochodowego. W razie potrzeby dezaktywować funkcję częstotliwości alternatywnej (patrz rozdział 10. Ustawienia | Menu). Słaby odbiór może spowodować zmianę stacji, jeśli włączona jest funkcja komunikatów drogowych.

- Radio samochodowe nie wyświetla prawidłowo nazwy stacji w trybie radiowym

Należy ustawić wyświetlacz odpowiednio do potrzeb za pomocą przycisku DISP. Sprawdzić odbiór (sprawdzić antenę).

Uwaga: Niektóre stacje nadają dodatkowe informacje zamiast nazwy stacji RDS; radio samochodowe nie ma na to wpływu.

- Nośniki nośniki danych nie działają:

Należy sprawdzić działanie z innym nośnikiem danych, sformatować nośnik danych w dopuszczalnym formacie (FAT, FAT32, exFAT), zapisać inne kompatybilne pliki na nośniku danych (APE, FLAC, MP3, WAV, WMA).

- Telefon komórkowy nie ładuje się lub ładuje się wolno przez USB:

Port USB urządzenia nie nadaje się do ładowania urządzeń zewnętrznych, takich jak telefony komórkowe!

- Problemy z Bluetooth® (książka telefoniczna nie jest wyświetlana, telefon nie łączy się, nie słychać rozmówcy):

Należy sprawdzić, czy dostępne są aktualizacje oprogramowania dla telefonu i/lub radia samochodowego. Zresetować radio samochodowe, naciskając przycisk RESET. Proszę usunąć z listy w telefonie radio samochodowe, a następnie ponownie nawiązać połączenie. Potwierdzić wszystkie żądania autoryzacji telefonicznie za pomocą TAK. Użyć na próbę innego telefonu.

- Rozmówca mnie nie słyszy:

Użyć na próbę innego telefonu.

- Błąd/problem nie jest tutaj wymieniony. Funkcja radia samochodowego nie działa zgodnie z oczekiwaniami/ Radio samochodowe nie zachowuje się zgodnie z oczekiwaniami:

Zresetować radio samochodowe, naciskając przycisk RESET.

Sprawdzić, czy oprogramowanie jest aktualne.

Aktualne aktualizacje oprogramowania dostępne na naszej stronie lub można je zamówić za pośrednictwem naszego serwisu.

Uwaga: Dokładny opis usterki oraz aktualne oprogramowanie radia samochodowego są niezbędne przy kontakcie z serwisem (zapytanie o oprogramowanie znajduje się w rozdziale 10. Ustawienia | Menu).

Provozní prvky
