РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ bpa1120 BLAUPUNKT

① - ⑥ Бутони на станцията:

Кратко натискане:

Извикване на станция или на допълнителна/специална функция в зависимост от избрания източник

• PAU (Pause) Възпроизвеждане/Пауза
- INT (Intro) Функция за възпроизвеждане на песен
• RPT (Repeat) Функция за повтаряне.
• RDM (Random) Случайно възпроизвеждане
- DIR-/+ (Directory) Смяна на директорията по време на възпроизвеждане от USB

Продължително натискане:

Записване на текущата радиостанция

⑦ Бутон/Въртящ се енкодер:

Завъртане:

Ниво на силата на звука силно/тихо

Превключване между опциите за настройка в менюто/промяна на опциите

Кратко натискане:

Извикване на настройките на звука

(виж 10. Настройки | Меню)

Продължително натискане:

Извикване на разширени настройки

В зависимост от източника, FM търсенето, смяна на песента USB/Bluetooth и др.

Продължително натискане:

В зависимост от източника:

FM: Ръчно търсене

USB: Бързо превъртане напред/назад

⑩ DISP (Display) Бутон на дисплея:

Кратко натискане:

Превключване на дисплея между различна информация в зависимост от избрания източник

Продължително натискане:

Настройка на часа

⑪ Микрофон за свободни ръце
⑫ LCD дисплей
⑬ Бутон Reset: Ресетване на устройството
⑭ USB порт:

Конектор за USB памети за възпроизвеждане на музыка (FAT/FAT32/exFAT)

⑮ Вход AUX-IN:

Конектор за външен аналогов аудио източник с конектор стерео жак 3,5 mm

⑯ Бутон MODE / отхвърляне или прекратяване на повикването:

Избор на източник на звук, наличните източници на звук се превключват един след друг. По време на разговора: Отхвърляне на повикване, прекратяване на разговора

⑰ Бутон на захранването/MUTE:

Кратко натискане:

Включване на автомобилното радио, изключване на звука на автомобилното радио

Продължително натискане:

Изключване на автомобильното радио

⑱ BAND/приемане на повикване:

Промяна на нивото на паметта, приемане на входящо повикване, повикване на последния номер

Поздравления за покупката

За да му се наслаждавате дълго време, моля, прочетете внимателно тези инструкции за употреба.

Ако все пак възникнат неочаквани проблеми, проверете в инструкцията за употреба дали можете да ги разрешите сами. Моля, прочетете също така раздел 13. Намиране на грешки в края на инструкцията за употреба.

Продавачът и сервизният център на Blaupunkt с удоволствие ще ви помогнат, ако не можете да разрешите проблема сами. Данни за контакт можете да намерите в сайта www.blaupunkt.com.

Тази инструкция може да се отнася за различни модели с различни характеристики, затова някои функции и опции може да не са налични или да се различават за конкретен модел.

Запазваме си правото да правим технически промени с цел подобряване на продукта, в резултат на което са възможни отклонения от функциите, описани в тази инструкция.

Съдържание

1. Фрази, посочващи средства за безопасност
2. Обща информация | Обхват на доставката
3. Включване/изключване | Промяна на силата на звука
4. Обслужване на радиото: VHF (FM)
5. Възпроизвеждане от външни устройства и носители: USB
6. Възпроизвеждане от външни устройства и носители: Bluetooth®
7. Възпроизвеждане от външни устройства и носители: AUX
8. Система за свободни ръце (хендсфри) Bluetooth®
9. Часовник
10. Настройки | Меню
11. Монтаж | Демонтаж | Свързване
12. Полезна информация | Технически данни
13. Намиране на грешки

1. Фрази, посочващи средства за безопасност

Указания за безопасност

Автомобилното радио е произведено в съответствие с най-съвременните технологии и специфичните указания за безопасност.

Въпреки това, ако не се спазват инструкциите за безопасност в тази инструкция, могат да възникнат опасности.

Настоящата инструкция има за цел да запознае потребителя с най-важните функции.

• Моля, прочетете внимателно тази инструкция, преди да използвате автомобилното радио.
• Инструкцията трябва да се съхранява на място, достъпно за всички потребители.
• Когато предавате автомобилното радио на трети лица, предайте и тази инструкция.
• Спазвайте инструкциите на устройствата, използвани заедно с автомобилното радио.
• Ако възникне проблем, трябва да спрете използването на устройството.

Използвани символи

В тази инструкция са използвани следните символи:

ОПАСНОСТ! Предупреждение за нараняване

ВНИМАТЕЛНО! Предупреждение за повреда на DVD/CD устройството или на използвания носител на данни

Маркировката СЕ потвърждава съответствието с директивите на ЕС

Указание
- Описание

Пътна безопасност

Моля, спазвайте тези указания за пътна безопасност

Автомобилното радио трябва да се

използва по такъв начин, че автомобильт да може да се управлява безопасно през цялото време.

Използването на функциите на автомобильното радио по време на шофиране може да отвлече вниманието от пътната обстановка и да доведе до сериозни инциденти!

Трябва да се избягват всякакви допълнителни дейности, които отвличат вниманието от ситуацията на пътя и от управлението на автомобиля по време на шофиране.

За да използвате тези функции, спрете автомобиля на разрешено място и започнете да използвате радиото, докато автомобильът не се движи.

Винаги слушайте радиото с умерена сила на звука, за да предпазите слуха си и да можете да чувате акустичните предупредителни сигнали (напр. от полицията).

По време на интервалите на изключване на звука (напр. при смяна на източника на звук) промяната на силата на звука не се чува. Не увеличавайте силата на звука по време на това прекъсване на звука.

Общи правила за безопасност

Не модифицирайте и не отваряйте автомобилното радио. Вътре в него няма части, които могат да се поддържат от оператора.

Използване по предназначение:

Това автомобилно радио е предназначено за монтаж и експлоатация в автомобил със захранващо напрежение 12 V и трябва да се монтира в гнездо DIN.

Трябва да се спазват граничните параметри на автомобилното радио.

Ремонта и ако е необходимо, монтажа на радиото, възложете на специалисти.

2. Обща информация | Обхват на доставката

Декларация за съответствие

С настоящото фирма Blaupunkt Competence Center Car Multimedia Evo Sales GmbH декларира, че автомобилното радио отговаря на съществените изисквания и на други приложими разпоредби на Директива 2014/53/EC.

Декларацията за съответствие може да бъде намерена онлайн на адрес www.blaupunkt.com. Ако не е налична на уебсайта, моля, свържете се с нас.

Информация за търговски марки

Всички други търговски марки и техните лога, имена на марки или фирми, споменати в тази инструкция, се използват само с цел идентификация и са собственост на съответните им собственици.

Правила за почистване

Разтворители, почистващи и абразивни препарати, както и спрейове за кокпит, освежители за въздух и продукти за грижа за пластмасата могат да съдържат вещества, които увреждат повърхността на радиото. Използвайте само суха или леко влажна кърпа за почистване на автомобилното радио.

Правила за изхвърляне

Не изхвърляйте старото устройство заедно с битовите отпадъци! За изхвърляне на старото устройство и аксесоарите използвайте наличните системи за разделно събиране.

Обхват на доставката

Обхватът на доставката включва изброените елементи:

• Автомобилно радио
- Инструкция за употреба
- Адаптер за свързване на напрежението и високоговорителите
• Монтажна рамка
- Инструмент за демонтаж

3. Включване/изключване | Промяна на силата на звука

Включване / изключване

Кратко натискане на бутона за захранване включва автомобилното радио. За да го изключите, натиснете и задръжте бутона за захранване за повече от 2 секунди.

■ Автомобилното радио не може да бъде включено при изключено запалване на автомобиля.

Включване/изключване чрез запалване на автомобила

Ако запалването бъде изключено, докато автомобилното радио работи, радиото се изключва автоматично и се включва отново при следващото включване на запалването.

Ако радиото е било изключено с бутона за

захранване на автомобилното радио, то остава постоянно изключено при включване/изключване на запалването на автомобила, докато не бъде включено отново ръчно.

- Ако функцията не работи по описания начин, автомобилното радио не е свързано правилно.

Промяна на силата на звука

Силата на звука може да се регулира с помощта на левия бутон/ въртящия енкодер, силата на звука може да се настройва от 0 (без звук) до 35 (максимална сила на звука).

Върху дисплея се показва зададеното ниво на силата на звука за няколко секунди.

Настройка на силата на звука на музиката:

По време на възпроизвеждане на музиката завъртете бутона/ въртящия се енкодер, за да промените силата на звука.

Настройка на силата на звука на Bluetooth® (телефон):

По време на телефонно повикване завъртете бутона/ въртящия се енкодер, за да промените силата на звука.

4. Обслужване на радиото: VHF (FM)

Аналоговите канали за предаване на радиосигнали като VHF (FM) с честота 87,5-108 MHz, са "класическите" начини на предаване и се използват широко в целия свят. Станциите се излъчват аналогово (FM = честотна модулация). При слаби или колебаещи се сигнали стерео сигналът на VHF изчезва, станциите се възпроизвеждат моно и започват да шумят. В зависимост от региона станциите често могат да се приемат на различни честоти, към които автомобилното радио може автоматично да се превключва в зависимост от качеството на приемане, ако станцията предоставя необходимата RDS информация и предаваните сигнали са с достатъчна сила.

Стартиране на възпроизвеждането на радио VHF

Използвайте бутона MODE, за да изберете последния използван аналогов източник (FM1, FM2 или FM3), след което използвайте бутона BAND, за да промените нивото на паметта или честотния диапазон (FM1, FM2, FM3).

■ На всяко ниво на паметта са налични шест места в паметта.

Изключване на звука на автомобильното радио (Mute)

Натиснете за кратко бутона за захранване, за да изключите звука на радиото или да активирате отново предишната сила на звука.

Винаги слушайте радиото с умерена сила на звука, за да предпазите слуха си и да можете да чувате акустичните предупредителни сигнали (напр. от полицията).

По време на интервалите на изключване на звука (напр. при смяна на източника на звук) промяната на силата на звука не се чува. Не увеличавайте силата на звука по време на това прекъсване на звука.

Търсене на станции

С кратко натискане на бутоните ◀или ▶️ можете да започнете да търсите станции (напред и назад). Търсенето спира автоматично при следващата приемана станция с достатъчна сила на приемане.

Можете също така ръчно да зададете честотата, ако сигналът на търсената станция е много слаб и търсенето не спира на желаната честота.

За да направите това, натиснете и задръжте един от бутоните ◀или ▶, докато на дисплея се появи надпис MANUAL. Сега честотата ще се променя, докато бутонът е натиснат, и ще спре само когато бутонът бъде освободен. Честотата може да се променя станция по станция чрез кратко натискане на бутон ▶или ▶.

Ако в продължение на около 5 секунди не бъде натиснат бутон, радиото отново активира автоматичното търсене и на дисплея за кратко се показва надпис AUTO.

Запаметяване на станции / извикване на запаметени станции

Любимите станции могат да бъдат приписани на бутони 1-6.

Във всяко ниво на паметта (FM1, FM2, FM3)

Настройте желаната станция, както е описано

в Търсене на станции.

Натиснете и задръжте избрания бутон на паметта за около една секунда и го освободете отново.

С кратко натискане на бутона на паметта можете да извикате предварително запаметена станция.

В дясната част на дисплея можете да видите номера на зададеното място в паметта, когато извиквате или запаметявате станция.

Автоматично записване на станции (Travelstore)

Наличните станции могат да бъдат записани с помощта на автоматичното търсене (Travelstore):

Натиснете и задръжте бутон BAND, докато устройството започне процеса. Върху дисплея ще бъдат показани честотата и номерът на свободното място в паметта, приписано за намерената станция. След като процедурата бъде завършена, всички запаметени станции ще бъдат възпроизведени за кратко.

Промяна на дисплея

С бутона DISP можете да превключите съдържанието на дисплея между различни информации:

• Име на станцията (честота, ако няма име)
  • Час

■ Достъпността на функциите на дисплея зависи от станцията и качеството на приемане.

- Ако приемането е слабо, може да се покаже неправилна или стара информация от предишната станция.

Допълнителни функции или опции:

5. Възпроизвеждане от външни устройства и носители: USB

Чрез USB порта към автомобилното радио могат да се свързват т.нар. носители за съхранение на данни (USB памети) и да се възпроизвеждат съдържащите се в тях мултимедийни файлове при условие, че носителите, както и файловете, са съвместими с устройството.

Използвани носители на данни / видове медии:

• Носители на данни USB със система файлове FAT, FAT32, exFAT
• Файлови формати: APE, FLAC, MP3, WAV, WMA

- Безпроблемната работа с всички медийни файлове, включително изброените по-горе, не може да бъде гарантирана поради разнообразието от софтуер, с който могат да бъдат създадени такива файлове.

Свързването на МРЗ плейъри или мобилни телефони за възпроизвеждане на муника не е възможно.

■ USB портът на устройството не е подходящ за зареждане на външни устройства, като например мобилни телефони!

Свързване на USB носител на данни / Стартиране на възпроизвеждане от USB

Внимателно поставете USB носителя на данни в USB гнездото, не използвайте сила и не накланяйте USB носителя на данни.

Радиото автоматично ще премине в режим USB. Данните се зареждат, възпроизвеждането започва с първия медиен файл, разпознат от радиото.

Ако USB носителят на данни вече е бил свързан преди това, превключете на USB източник с помощта на бутон MODE, данните ще бъдат заредени, а възпроизвеждането ще започне от последния възпроизведен файл.

Възпроизвеждане чрез USB

С кратко натискане на бутоните ◀◀ и ▶▶️ можете да превъртате отделните произведения.

С продължително натискане на бутоните ◀️ и ▶️ можете да активирате бързо превъртане.

Специални функции

С помощта на бутоните 1-6 в съответствие със символите върху бутоните можете да използвате следните специални функции:

• PAU (Pause): спиране или възобновяване на възпроизвеждането
• INT (Intro): Активиране на функцията за възпроизвеждане на песен, всяка песен се възпроизвежда в продължение на 10 секунди, докато функцията не бъде деактивирана
• RPT (Repeat): Активиране/деактивиране на функцията за повтаряне на [ONE] песента / [DIR] каталога / [OFF] Изкл.
• RDM (Random): Активиране/деактивиране на произволно възпроизвеждане на песни на носителя на данни
• DIR-/DIR+ (Directory):

Кратко натискане: Промяна на директорията на предишна/следваща директория на носителя на данни Продължително натискане: Прескачане на 10 заглавия назад/напред.

Промяна на дисплея

С бутона DISP можете да превключите съдържанието на дисплея между различни информации:

• Информация за медийния файл (пореден файл, папка, информация ID3, номер)
  • Час

■ Наличието на функцията за показване зависи от използваните файлове.

Изваждане на USB носители на данни

Никога не изваждайте носителя на данни, без да сте изключили радиото, в противен случай носителят на данни или данните върху него могат да се повредят.

Повишен риск от нараняване от стърчащи USB памети!

В случай на пътно произшествие стърчащите от радиото части могат да причинят наранявания. Поради тази причина е препоръчително да използвате възможно най-малки USB памети.

6. Възпроизвеждане от външни устройства и носители: Bluetooth®

Функцията Bluetooth® позволява сдвояване на мобилни телефони и мултимедийни плейъри Bluetooth® с автомобилното радио.

Ако свързаното Bluetooth® устройство обслужва функции A2DP и AVRCP, можете да възпроизвеждате муника чрез автомобилното радио и да управлявате възпроизвеждането.

По време на пускането на продукта на пазара бяха проведени задълбочени тестове на функцията Bluetooth® с различни телефони

и мултимедийни плейъри, за да се гарантира възможно най-голяма съвместимост. Въпреки това функциите могат да бъдат ограничени или изобщо да не работят в зависимост от използваното устройство. В случай на такива проблеми проверете дали е налична актуализация за устройството или автомобилното радио.

■ След рестартиране на устройството автоматично ще бъде свързано последното свързано устройство. В зависимост от

мобилния телефон или Bluetooth® плейъра, Bluetooth® трябва да се активира отново за свързаните преди това устройства или връзката да се инициира отново чрез списъка с Bluetooth® устройства.

■ Преди да свържете друго Bluetooth® устройство, прекъснете връзката с вече свързаното устройство.
He е възможно да предавате муника от това автомобилно радио чрез Bluetooth® към друго устройство (напр. Bluetooth® тонколони и др.), това автомобилно радио обслужва само приемане на муника чрез Bluetooth®.

Bluetooth® връзка

Включете автомобилното радио, отворете настройките на Bluetooth® в устройството Bluetooth®, потърсете налични устройства и ги свържете съгласно процедурата, описана в инструкцията на Bluetooth® устройството. След успешно свързване на автомобилното радио се появява съобщението CONNECTED и на дисплея се появява малък символ Bluetooth®.

- Потвърждавайте незабавно всички запитвания в телефона си, защото в противен случай функциите може да са ограничени, да не са налични или сдвояването да не работи. - Процесът на свързване е необходим само веднъж, след което устройствата се свързват отново автоматично.

Ако преди това устройството вече е било свързано (символът Bluetooth® на дисплея на автомобилното радио трябва да свети, а Bluetooth® устройството също трябва да

показва статус "свързано"), превключете на източник BT MUSIC с помощта на бутон MODE.

С кратко натискане на бутоните ◀◀ и ▶▶️ можете да превъртате отделните произведения.

- Настройте силата на звука на свързаното Bluetooth® устройство, ако звукът е твърдетих или твърде силен. - Ако възпроизвеждането не започне или го стартира неправилно приложение на Bluetooth® устройството, стартирайте/изберете подходящия аудио плейър на свързаното Bluetooth® устройство, с което искате да използвате стрийминг.

Специални функции

С бутона PAU на станцията можете да извикате следните специални функции в съответствие със символа върху бутона:

• PAUSE: спиране или възобновяване на възпроизвеждането.

Промяна на дисплея

С бутона DISP можете да превключите съдържанието на дисплея между различни информации:

• Информация за следващата част
• Час
  ■ Наличието на функцията за показване зависи от използваните файлове/свързаното устройство/приложение.

7. Възпроизвеждане от външни устройства и носители: AUX

Чрез конектора AUX посредством адаптер могат да се подават аналогови аудиосигнали от външни устройства, като например преносими CD плейъри, касетофони или дори MP3 плейъри. От страна на автомобильното радио е необходим 3,5-милиметров стерео жак. За най-разпространените приложения е необходим кабел със стерео жак от 3,5 mm за стерео жак 3,5 mm, който може да бъде закупен от добре заредени специализирани магазини.

Радиото е оборудвано с AUX конектор:

- Конектор AUX-IN отпред (вижте раздел Елементи за управление)

Свържете външно устройство с помощта на подходящ адаптер и изберете източник AUX IN с помощта на бутона MODE.

Ако е необходимо или възможно, регулирайте силата на звука на външното

устройство, за да постигнете ниво, сходно с това на другите източници на автомобилно радио.

След това силата на звука може да се контролира чрез автомобилното радио.

■ За да предотвратите повреда на радиото, използвайте само неповредени конектори и кабели.
- Ако използвате 2-пинови конектори 3,5 mm (моно), няма да получите стерео сигнал и по време на възпроизвеждане може да липсва един аудио канал.

Повишен риск от нараняване поради стърчащи конектори!

В случай на пътно произшествие стърчащите от радиото части могат да причинят наранявания. По тази причина се препоръчват ъглови конектори.

8. Система за свободни ръце (хендсфри) Bluetooth®

Функцията Bluetooth® позволява сдвояване на мобилни телефони и мултимедийни плейъри Bluetooth® с автомобилното радио. Когато свържете мобилния си телефон с автомобилното радио, можете да провеждате телефонни разговори с помощта на вградената функция хендсфри.

По време на пускането на продукта на пазара бяха проведени задълбочени тестове на функцията Bluetooth® с различни телефони и мултимедийни плейъри, за да се гарантира възможно най-голяма съвместимост. Въпреки това функциите могат да бъдат ограничени или изобщо да не работят в зависимост от използваното устройство. В случай на такива проблеми проверете дали е налична актуализация за устройството или автомобилното радио.

След рестартиране на устройството автоматично ще бъде свързано последното свързано устройство. В зависимост от мобилния телефон или Bluetooth® плейъра, Bluetooth® трябва да се активира отново за свързаните преди това устройства или връзката да се инициира отново чрез списъка с Bluetooth® устройства.
■ Преди да свържете друго Bluetooth® устройство, прекъснете връзката с вече свързаното устройство.

Bluetooth® връзка

Включете автомобилното радио, отворете настройките на Bluetooth® в устройството Bluetooth®, потърсете налични устройства и ги свържете съгласно процедурата, описана в инструкцията на Bluetooth® устройството. След успешно свързване на автомобилното радио се появява съобщението CONNECTED и на дисплея се появява малък символ Bluetooth®.

• Потвърждавайте незабавно всички запитвания в телефона си, защото в противен случай функциите може да са ограничени, да не са налични или сдвояването да не работи.
  ■ Процесът на свързване е необходим само веднъж, след което устройствата се свързват отново автоматично.

9. Часовник

Устройството има вътрешен часовник, можете да активирате показване на времето върху дисплея с натискане на бутон DISP, докато желаната информация се появи на дисплея.

Ръчна настройка на часовника

Натиснете и задръжте бутон DISP, докато часът започне да мига, задайте часа с

Входящо повикване

Входящо повикване се сигнализира с мелодия на звънене и индикация на дисплея на автомобилното радио.

Можете да приемете или отхвърлите повикването, като използвате бутоните на телефона.

Изходящо повикване

След избиране на източник BT MUSIC с бутона MODE, последният номер може да бъде набран с бутона Приемане на повикване.

- Активно повикване може да се прехвърли към телефона чрез кратко натискане на бутона за Приемане или да се прехвърли обратно към радиото.

бутона/въртящия се енкодер, след което преминете към минутите, като натиснете копчето и ги настроите.

Завършете настройката, като натиснете бутон DISP.

Автоматична настройка на часовника

Изберете настройките за звука, с кратко натискане на бутона/въртящия се енкодер. За да преминете през настройките или да промените дадена настройка, завъртете бутона/въртящия се енкодер. За да изберете опция или да промените настройката, изберете я, като натиснете за кратко бутона/въртящия се енкодер. Опцията ON активира дадена функция, а опцията OFF я деактивира. Следните настройки могат да бъдат направени или адаптирани според Вашите желания:

Настройки на звука

BAS (Bass) [-07...+07]

Усилване или намаляване на ниските честоти.

- Опцията не е налична, ако е активна опцията EQ.

TRE (Treble) [-07...+07]

Усилване или намаляване на високите честоти.

- Опцията не е налична, ако е активна опцията EQ.

Регулиране на баланса на аудио сигнала.

FAD (Fader) [F-7...R-7]

Регулиране на аудио сигнала на предните/задните високоговорители.

EQ (Equalizer) [OFF/CLASS/POP/ROCK].

Включване на предварително зададени звукови модели.

- Когато е активна функция EQ, опциите BAS и TRE не са достъпни

Включване/изключване на усилването на басите

Настройка на чувствителността на търсене за аналогово приемане, DX намира и слаби станции, LOC - само силни местни станции.

STEREO/MONO

Настройване на превключването стерео/моно за аналогово приемане.

Разширени настройки на устройството

При продължително натискане на бутона/въртящия се енкодер се извикват разширените настройки.

Когато тази функция е активна, автомобилното радио винаги се опитва да превключи на най-добрата честота за предаване (алтернативна честота).

■ Тази функция трябва да се обслужва от радиостанцията.

Активиране/деактивиране на приоритизирането на VHF съобщенията за трафика.

Когато е активирано, автомобилното радио автоматично превключва на радио и след това се връща към предишния активен източник, когато получи съобщение за пътната обстановка. Символът с буквите TA свети на дисплея, когато функцията е активна, а по време на съобщение за пътната обстановка TA мига и на дисплея се появява надпис TRAFFIC.

SEL PTY

Тази функция се използва за търсене на определен тип станция/муzikален жанр.

- Опцията е налична само, когато е избран източник FM.

TA VOL [15...35].

Настройка на силата на звука на съобщенията за трафика.

Активиране на автоматични настройки на времето чрез аналогов радиосигнал за данни.

- Ако часът не е верен, причината обикновено е в неверни данни от избраната радиостанция, като в този случай часът трябва да се зададе ръчно, вижте раздел 9. Часовник.

BEEP [OFF/ON].

Включване/изключване на звука на бутоните

11. Монтаж | Демонтаж | Свързване

Правила за инсталиране

Можете да инсталирате устройството само, ако имате опит в инсталирането на автомобилни радиоприемници и сте запознати с електрическата система на автомобиля.

Обърнете внимание на информацията, предоставена на местата на свързване на автомобилното радио. Автомобилното радио може да се свързва само с помощта на подходящи адаптери; уверете се, че всички кабели пренасят правилните сигнали или напрежения. Конекторите в автомобиля не трябва да се свързват директно към радиото на автомобиля.

Инсталирането на радиото не трябва да пречи или да блокира работата на въздушните възглавници и други устройства за безопасност и/или управление. Преди да монтирате автомобилното радио, разединете акумулатора на автомобиля (отрицателен полюс, нулев потенциал), в противен случай може да възникнат неизправности или дори повреда на автомобилното радио или електрониката на автомобиля. Спазвайте инструкциите за безопасност на производителя на автомобиля (въздушна възглавница, алармена система, бордови компютър, имобилайзер и т.н.).

В зависимост от превозното средство, в което ще се монтира радиото, са необходими допълнителни и специфични адаптери за свързване и/или монтажни аксесоари, като монтажни рамки, капаци и др. 1 NC/H

B A

Грешките при монтажа могат да повредят радиото или електрониката на автомобиля.

Корпусът на радиото се нагрява по време на работа; уверете се, че нито един от кабелите не допира корпуса.

Монтирането в зона с висока влажност или прах/замърсявания може да доведе до неизправности или дефекти в устройството.

Ако имате нужда от помощ при инсталирането на автомобилното радио, обърнете се към специалист по автомобилни Hi-Fi системи.

Фирма Blaupunkt не поема никаква отговорност или гаранция за щети, причинени от неправилен и/или непрофесионален монтаж, експлоатация или употреба или последствията от тях.

За да демонтирате автомобилното радио, поставете освобождаващия инструмент в страничните отвори (вижте раздел Елементи за управление), докато щракнат на място. Сега внимателно издърпайте автомобилното радио от монтажното гнездо.

Уверете се, че няма повредени кабели.

A		B
1	NC/не се използа	1	Speaker/високоговорители RR+
2	NC/не се използа	2	Speaker/високоговорители RR-
3	NC/не се използа	3	Speaker/високоговорители RF+
4	BATT/Батерия (Кл. 30)	4	Speaker/високоговорители RF-
5	ANTENNA/изходзапревключване	5	Speaker/високоговорители LF+
6	NC/не се използа	6	Speaker/високоговорители LF-
7	ACC/Запалване plus (Кл. 15)	7	Speaker/високоговорители LR+
8	GND/нулев потенциал (Кл. 31)	8	Speaker/високоговорители LR-

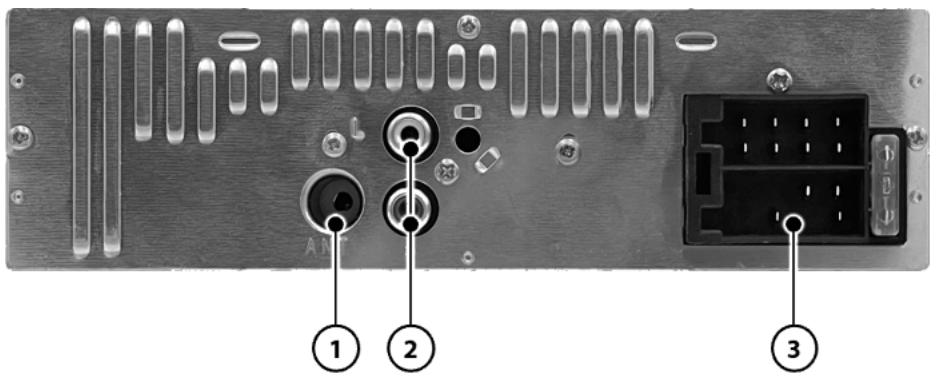

Връзки и определяне на връзки

① ANT: DIN конектор за аналогово радио
② L (бял), R (червен): Изходи за RCA

предусилвател за свързване на външен усилвател

③ Клеморед ISO с отделение А (захранване), отделение В (високоговорител) и предпазител (плосък автомобилен предпазител, 5 А, оранжев)

ACC/Запалване plus (Кл.15): Превключване на плюса на запалването

ANTENNA/изход за превключване:

Превключваемо захранване за активни антени или управляващо напрежение за външни усилватели/субуфери (12 V, макс. 150 mA)

Автомобилното радио не обслужва устройства за смяна на CD, интерфейс или други компоненти, съвместими с по-стари автомобилни радиа Blaupunkt.
Уверете се, че запалването и непрекъснатият плюс са свързани правилно, в противен случай автомобилното радио може да има повишено потребление на ток и да не се изключи напълно. Това може да доведе до разреждане или повреда на акумулатора на автомобиля, повреди в електрониката на автомобиля или други външни компоненти!

12. Полезна информация | Технически данни

Гаранция

Актуалните гаранционни условия можете да намерите на адрес www.blaupunkt.com. Ако тук не е предоставена допълнителна информация, се прилага местното законодателство.

Услуга

Ако се нуждаете от ремонт, обърнете се към продавача на Blaupunkt, от когото сте закупили продукта. Повече информация за партньорите за сервизни услуги във Вашата страна можете да намерите на адрес www.blaupunkt.com Информация за партньорите в областта на сервизните услуги във Вашата страна.

Технически данни

Импеданс на високоговорителите ≥ 4 Ohm/канал

Захранващо напрежение

Работно напрежение:	10,5-14,4 V
Потребление на ток
По време на работа	< 5 A
Изкл. (клема 15/АСС изкл.):	< 6 mA

Входове / изходи

13. Намиране на грешки

По-долу са представени илюстрации на грешките и възможните им решения. Ако проблемите с автомобилното радио

продължават, обърнете се към продавача или към сервизен център на Blaupunkt. В случай на проблеми възложете на специалист проверка или инсталиране на устройството.

Повечето от възникващите проблеми се дължат на неправилно свързване и обслужване. Моля, прочетете изцяло инструкцията за употреба.

■ Някои елементи може да не се отнасят за Вашия модел, тъй като съответната функция или опция не е налична.

- След монтирането на таблото за управление светват контролните лампички на въздушната възглавница / скоростомерът спира да работи и т.н:

Вероятно автомобилното радио е било свързано неправилно. Незабавно разединете акумулатора на автомобиля и извадете радиото. Възложете на специалист изпълнение/проверка на монтажа.

• Автомобилното радио не може да бъде включено / автомобилното радио показва 1 HOUR/ 1 ЧАС при включване и се изключва след един час:

Плюсът на запалването не е свързан или не е активиран. Трябва да се проверят връзките.

- При по-висока сила на звука дисплеят започва да мига/автомобилното радио се изключва напълно:

Проверете напречното сечение на захранващия кабел.

Възложете на специалист изпълнение/проверка на монтажа.

- Автомобилното радио не се включва/Автомобилното радио не реагира на запалването/Автомобилното радио винаги се изключва автоматично след определен период от време/Автомобилното радио не може да се включи без запалване:

Правилно свързано запалване/непрекъснат плюс? Плюсът на запалването трябва да се превключва правилно на 0V/12V, като в състояние "изключено запалване" върху плюса на захранването не трябва да има остатъчно напрежение.

Проверете правилното свързване на автомобилното радио; в никакъв случай не трябва да свързвате автомобилните конектори директно към автомобилното радио, без да сте проверили предварително функциите пиновете.

Възложете на специалист изпълнение/проверка на монтажа.

- Загубват се настройките и/или програмираните станции, времето не работи правилно:

Без захранване автомобилното радио не запазва настройките за постоянно. За да работи правилно, автомобилното радио трябва да бъде правилно свързано към постоянно захранване, което не трябва да бъде прекъсвано.

Някои настройки се записват само при правилно изключване, затова не забравяйте да изключите радиото в автомобиля по правилен начин. Функции като време, последен източник, последна позиция на възпроизвеждане от USB и др. изискват постоянно захранване.

• Автомобилното радио не приема радиосигнал или приема слаб радиосигнал:

Проверете антената за съответната зона на приемане. Проверете дали е необходим адаптер за фантомно захранване.

Правилно ли е монтирана антената? Много антени се нуждаят от контраполюс (каросерия). LED светлините или други електрически компоненти могат да смущават радиоприемането, затова трябва да се отстрани наличието на такива смущения.

Когато използвате автомобилното радио за първи път, уверете се, че автомобилното радио е настроено на правилната радио зона (вижте раздел 10. Настройки | Меню).

- По време на работа автомобилното радио изведнъж показва съобщение SEEK PI (CYXO PI)/SEEK TA (CYXO TA) или променя станцията:

Моля, проверете настройките на антената и радиото. Ако е необходимо, деактивирайте функцията за алтернативна честота (вижте раздел 10. Настройки | Меню). Слабото приемане може да доведе до промяна на станциите, ако е активирана функцията за съобщения за пътната обстановка.

- Автомобилното радио не показва правилно името на станцията в режим на радио

Забележка: Някои станции излъчват допълнителна информация вместо името на RDS станцията; автомобилното радио няма влияние върху това.

• Носителите на данни не работят:

Проверете работата с друг носител на данни, форматирайте носителя на данни в приемлив формат (FAT, FAT32, exFAT), запишете други съвместими файлове на носителя на данни (APE, FLAC, MP3, WAV, WMA).

- Мобилният телефон не се зарежда или се зарежда бавно чрез USB:

USB портът на устройството не е подходящ за зареждане на външни устройства, като например мобилни телефони!

- Проблеми с Bluetooth (телефонният указател не се показва, телефонът не се свързва, обаждащият се не се чува):

Проверете дали са налични актуализации на софтуера за телефона и/или автомобилното радио. Ресетнете автомобилното радио, като натиснете бутона RESET. Премахнете радиото от списъка в телефона и след това отново го свържете с телефона. Потвърдете всички искания за разрешение по телефона, като отговаряте с ДА.

Използвайте друг телефон за пробен период.

• Обаждащият се не ме чува:

Използвайте друг телефон за пробен период.

- Грешката/проблемът не са споменати тук. Функцията на автомобилното радио не работи според очакванията/ Автомобилното радио не действа според очакванията:

Ресетнете автомобилното радио, като натиснете бутона RESET.

Проверете, дали софтуерът е актуализиран.

Актуалните актуализации на софтуера са налични на нашия уебсайт или могат да бъдат поръчани чрез нашия сервис.

Забележка: Когато се свържете със сервизния отдел, е необходимо да предоставите подробно описание на повредата и актуалния софтуер на автомобилното радио (за справки относно софтуера вижте раздел 10. Настройки | Меню).

Elementi za upravljanje

① - ⑥ Gumbi na postaji:

Krajši pritisk:

Klicanje postaje ali prikazane dodatne/posebne funkcije, odvisno od izbranega vira

• PAU (Pause) Predvajanje/prekinitev
- INT (Intro) Funkcija predvajanja posnetkov
• RPT (Repeat) Funkcija ponavljanja.
• RDM (Random) Naključno predvajanje
- DIR-/+ (Directory) Spremembakataloga med predvajanjem prek USB

Daljši pritisk:
