DC900KL - Perceuse visseuse sans fil DEWALT - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil DC900KL DEWALT au format PDF.
| Type de produit | Perceuse visseuse sans fil |
| Marque | DEWALT |
| Modèle | DC900KL |
| Tension | 36 V DC |
| Puissance utile maxi | 800 W |
| Vitesse à vide (1ère/2ème/3ème vitesse) | 0 - 400 / 0 - 1 200 / 0 - 1 600 min⁻¹ |
| Fréquence de percussion (1ère/2ème/3ème vitesse) | 0 - 7 650 / 0 - 20 400 / 0 - 27 200 min⁻¹ |
| Couple maxi | 40 Nm |
| Capacité du mandrin | 13 mm |
| Capacité de perçage (acier/bois/maçonnerie) | 65 / 13 / 16 mm |
| Poids (sans batterie) | 2,1 kg |
| Type de batterie | Li-Ion 36 V, 2,2 Ah (DE9360) |
| Chargeur | DE9000, 230 V, temps de charge ~60 min |
| Niveau de pression acoustique (LpA) | 94 dB(A) |
| Niveau de puissance acoustique (LWA) | 103 dB(A) |
| Vibrations (valeur moyenne) | 16,3 m/s² |
| Modes de fonctionnement | Vissage, perçage, perçage à percussion |
| Mandrin | Autoserrant avec blocage d’axe |
| Poignée latérale | Incluse |
| Garantie | 30 jours satisfaction, 1 an maintenance, 1 an défaut de fabrication |
FOIRE AUX QUESTIONS - DC900KL DEWALT
Questions des utilisateurs sur DC900KL DEWALT
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Perceuse visseuse sans fil au format PDF gratuitement ! Retrouvez votre notice DC900KL - DEWALT et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil DC900KL de la marque DEWALT.

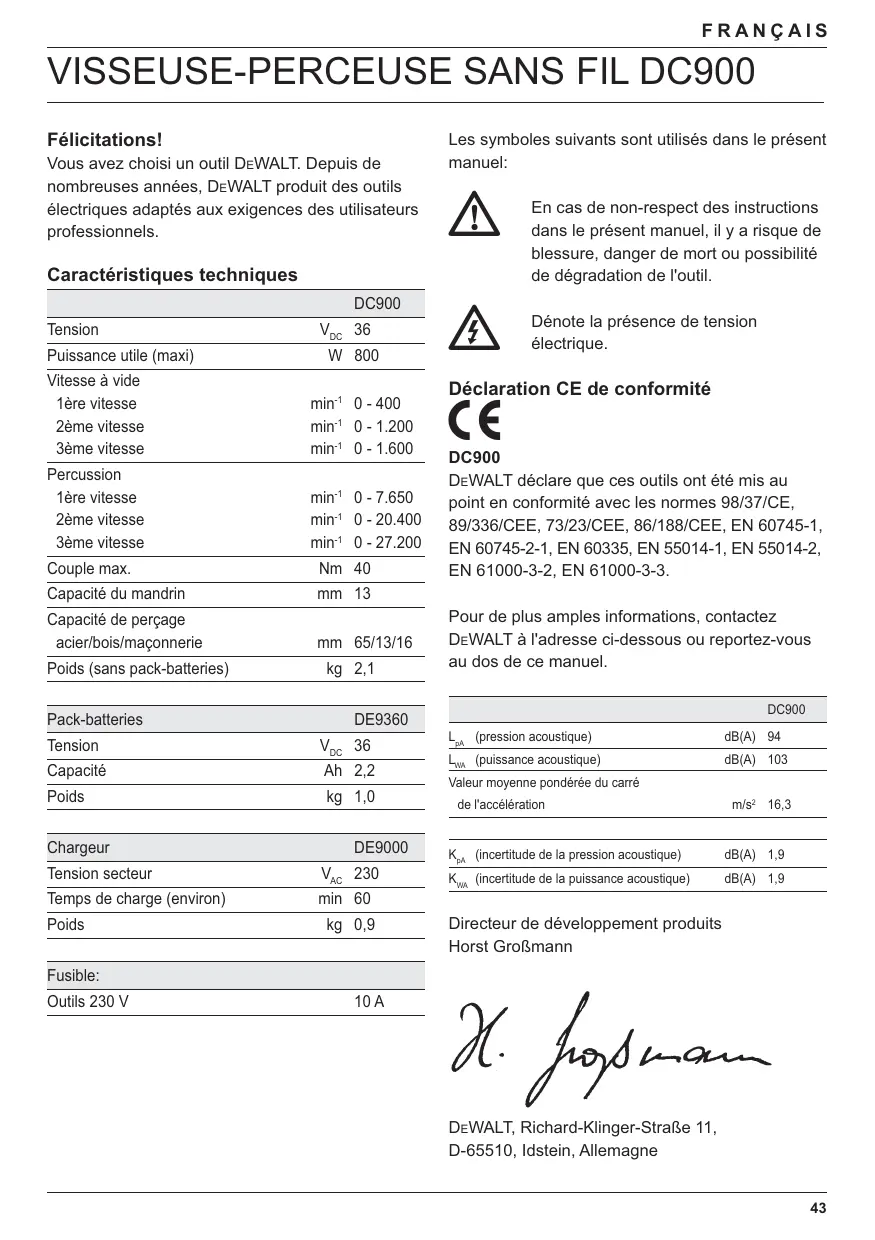

MODE D'EMPLOI DC900KL DEWALT
Voavez choisi un outil DEWALT. Depuis de nombreuses années, DEWALT produit des outils électriques adaptés aux exigences des utilisateurs professionnels.
Caractéristiques techniques
| DC900 | ||
| Tension | VDC | 36 |
| Puisance utile (maxi) | W | 800 |
| Vitesse à vide | ||
| 1ère vitesse | min-1 | 0 - 400 |
| 2ème vitesse | min-1 | 0 - 1.200 |
| 3ème vitesse | min-1 | 0 - 1.600 |
| Percussion | ||
| 1ère vitesse | min-1 | 0 - 7.650 |
| 2ème vitesse | min-1 | 0 - 20.400 |
| 3ème vitesse | min-1 | 0 - 27.200 |
| Couple max. | Nm | 40 |
| Capacité du mandrin | mm | 13 |
| Capacité de perçage acier/bois/maçonnerie | mm | 65/13/16 |
| Poids (sans pack-batteries) | kg | 2,1 |
| Pack-batteries | DE9360 |
| Tension | VDC 36 |
| Capacité | Ah 2,2 |
| Poids | kg 1,0 |
| Chargeur | DE9000 |
| Tension secteur | VAC230 |
| Temps de charge (environ) | min60 |
| Poids | kg0,9 |
| Fusible: | |
| Outils 230 V | 10 A |
Les symboles suivants sont utilisés dans le présent manuel:
En cas de non-respect des instructions dans le présent manuel, il y a risque de blessure, danger de mort ou possibilité de dégradation de l'outil.
Dénote la présence de tension électrique.
DC900
DeWALT déclare que ces outils ont été mis au point en conformité avec les normes 98/37/CE, 89/336/CEE, 73/23/CEE, 86/188/CEE, EN 60745-1, EN 60745-2-1, EN 60335, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3.
Pour de plus amples informations, contactez DeWALT à l'adresse ci-dessous ou reportez-vous au dos de ce manuel.
| DC900 | ||
| LpA (pression acoustique) | dB(A) | 94 |
| LWA (puissance acoustique) | dB(A) | 103 |
| Valeur moyenne pondérée du carré de l'accelération | m/s2 | 16,3 |
| KpA (incertitude de la pression acoustique) | dB(A) | 1,9 |
| KwA (incertitude de la puissance acoustique) | dB(A) | 1,9 |
Directeur de développement produits
Horst Großmann
X. fipmm
D-65510, Idstein, Allemagne
Consignes de sécurité
Consignes de sécurité générales pour les outils électriques
Attention! Prenez reconnaissance de tous les avertissements de sécurité et de toutes les instructions. Le non-respect des avertissements et des instructions indiqués ci-dessous peut entraîner une électrocution, un incendie ou de graves blessures.
Conservez tous les avertissements et instructions pour référer future.
La notion d'« outil électroportatif » mentionnée par la suite se rapporte à des outils électriques raccordés au secteur (avec câble de raccordement) ou fonctionnant sur piles (sans fil).
1 Sécurité de la zone de travail a Maintenez la zone de travail propre et bien éclairée.
Un lieu de travail en désordre ou mal éclairé augmente le risque d'accidents.
N'utilise pas les outils electroportatifs dans un environnement représentant des risques d'explosion ni en présence de liquides, gaz ou poussières inflammables.
Les outils electroportatifs générent des étincelles risquant d'enflammer les poussières ou les vapeurs.
Tenez les enfants et autres personnes éloignés durant l'utilisation de l'outil electroportatif.
En cas d'inattention, vous risquez de perdre le contrôle sur l'outil.
2 Sécurité électrique a La fiche de secteur de l'outil electropotatif doit convenir à la prise de courant. Ne modifiez en aucun cas la fiche. N'utilisez pas de fiches d'adaptateur avec des outils ayant une prise de terre.
Les fiches non modifiées et les prises de courant appropriées réduisent le risque d'électrocution.
b Evitez le contact physique avec des surfaces mises à la terre telles que tuyaux, radiateurs, joints et réfrigerateurs.
Il y a un risque élevé d'électrocution si votre corps est relié à la terre.
N'exposez pas l'outil électroportatif à la pluie ni à l'humidité.
La pénétration d'eau dans un outil électroportatif augmente le risque d'électrocution.
Préservez le câble d'alimentation. N'utilisez pas le câble à d'autres fins que celles prévues, notamment pour porter l'outil, l'accrocher ou le débrancher de la prise de courant. Maintenez le câble éloigné des sources de chaleur, des parties grasses, des bords tranchants ou des parties de l'outil en rotation.
Un câble endommagé ou enchevêtre augmente le risque d'électrocution.
Si vous utilisez l'outil electroportatif à l'extérieur, utilisez une rallonge homologuée pour utilisation à l'air libre.
L'utilisation d'une rallonge électrique homologuée pour les applications extérieures réduit le risque d'électrocution.
3 Sécurité personnelle
Restez vigilant, surveillez ce que vous faites. Faites preuve de bon sens quand vous utilisez l'outil electroportatif. N'utilisez pas l'outil lorsque vous êtes fatigué ou après avoir consommé de l'alcool, des drogues ou avoir pris des médicaments.
Un moment d'inattention lors de l'utilisation de l'outil peut entraîner de graves blessures.
Portez des équipements de protection. Portez toujours des lunettes de protection.
Le port d'équipements de protection personnelle tels que masque anti-poussières, chaussures de sécurité antidérapantes, casque ou protection auditive, selon le travail à effectuer, réduit le risque de blessures.
Évitez une mise en route accidentelle.
Avant de brancher l'outil, vérifie que l'interrupteur est sur la position arrêt.
Le transport ou le branchement d'outils électroportatifs avec l'interrupteur en position marche est une invite à l'accident.
Enlevez tout outil ou clé de réglage avant de mettre l'outil en marche.
Une clé ou un outil se trouvant sur une partie en rotation peut causer des blessures.
Ne vous penchez pas trop. Adoptez une position stable et gardez votre équilibre à tout moment.
Vous contrôlerez mieux l'outil dans des situations inattendues.
Habillez-vous correctement. Ne portez pas de vêtements flottants ou de bijoux. N'approchez pas les cheveux, vêtements ou gants des parties des pièces mobiles.
Les vêtements amples, les bijoux ou les cheveux longs peuvent être attrapés dans les pièces en mouvement.
Si des dispositifs servant à aspirer ou à recueillir les poussières doivent être utilisés, vérifie qu'ils sont correctement raccordés et utilisés.
Le fait d'aspirer la poussière permet de réduire les risques inhérents à la poussière.
4 Utilisation des outils électroportatifs et précautions
a Ne surchargez pas l'outil. Utilisez l'outil électroportatif approprié pour le travail à effectuer.
Avec l'outil électroportatif approprié, vous travaillerez mieux et avec plus de sécurité à la vitesse pour laquelle il a été conçu.
N'utilisez pas un outil electroportatif dont l'interrupteur est defectueux.
Un outil electroportatif qui ne peut plus être mis en ou hors fonctionnement est dangereux et doit être réparé.
c Déconnectez la prise de la source d'alimentation ou le pack-batterie de l'outil électrique avant tout réglage, changement d'accessoire ou rangement des outils électriques.
Cette mesure de précaution empêche une mise en marche par mégarde.
Rangez les outils électroportatifs hors de portée des enfants. Ne laissez pas les personnes n'étant pas familiarisées avec l'outil ou n'ayant pas lu ces instructions l'utiliser.
Les outils électroportatifs sont dangereux lorsqu'ils sont utilisés par des personnes non initiées.
Prenez soin des outils électroportatifs. Vérifiez que les parties en mouvement fonctionnent correctement et qu'elles ne sont pas coincées ; vérifiez qu'il n'y a pas de pièces cassées ou endommagées susceptibles de nuire au bon fonctionnement de l'outil. S'il est endommagé, faites réparer l'outil avant de l'utiliser.
De nombreux accidents sont dus à des outils électroportatifs mal entretenus.
Maintenez les outils de coupe aiguisés et propres.
Des outils soigneusement entretenus avec des bords tranchants bien aiguisés se coincent moins souvent et peuvent être guidés plus facilement.
g Utilisez l'outil électrique, les accessoires et forets, etc. conformément à ces instructions, en tenant compte des conditions de travail et des tâches à effectuer.
L'utilisation des outils electroportatifs à d'autres fins que celles prévues peut entraîner des situations dangereuses.
Utilisation des outils à batterie et précautions
Assurez-vous que l'interrupteur est effectivement en position d'arrêt avant d'introduire le pack-batteries.
L'introduction du pack-batteries dans l'outil alors que son interrupteur est sur la position marche est susceptible de provoquer un accident.
Ne rechargez le pack-batteries qu’avec le chargeur spécifié par le fabricant.
Un chargeur prévu pour un type de pack-batteries présente un risque d'incendie s'il est utilisé avec un autre type de pack-batteries.
N'utilise les outils electroportatifs qu'avec les packs-batteries spécifiques conçus pour eux.
L'utilisation d'autres packs-batteries peut comporter un risque de blessures ou d'incendie.
Quand vous ne l'utilisez pas, rangez la batterie loin d'autres objets métalliques tels que trombones, pièces, clous, vis ou autres pouvant créer une connexion entre deux bornes.
Court-circuiter les bornes du pack-batteries peut provoquer des brûlures ou un incendie.
Dans des conditions inappropriées, la batterie peut rejeter du liquide. Évitez le contact. Si un contact accidentel se produit, rincez à l'eau. Si le liquide touche les yeux, consultez un médecin.
Le liquide rejeté par la batterie peut causer une irritation cutanée ou des brûlures.
6 Réparations à Faites réparer votre outil électroportatif uniquement par du personnel qualifié et seulement avec des pièces de rechange d'origine.
Cela garantira le maintien de la sécurité de votre outil.
Instructions de sécurité supplémentaires pour les perceuses à percussion
- Portez une protection auditive avec les perceuses à percussion. L'exposition au bruit peut causer des pertes de l'audition.
- Utilisez les poignées additionnelles fournies avec l'outil. Une perte de contrôle peut provoquer des blessures.
Directives de sécurité additionnelles pour batteries et chargeurs
- Vérifiez que le pack-batterie est bien propre et sec avant de l'insérer dans le chargeur.
- Ne transportez jamais le chargeur par le câble. Ne tirez jamais sur le câble pour le débrancher. Maintenez le cordon à l'écart de la chaleur, de l'huile et des bords coupants.
- Faites replacer tout cordon défectueux ou endommagé par un agent DeWALT/agréé. Ne tentez jamais de le réparer vous-même.
- Faites replacer tout cordon défectueux ou endommagé par un agent DeW. DeWALT/agréé. Ne tentez jamais de le réparer vous-même.
- N'exposez pas le chargeur à l'humidité.
- N'essayez pas de charger des pack-batteries mouillés.
- Ne tentez jamais d'ouvrir un pack-batterie quel que soit la raison.
- ’essayez pas de charger des batteries non-rechargeables.
- Chargez uniquement les pack-batteries représentant le nominal spécifique dans le manuel. N'essayez pas de charger des batteries non-rechargeables.
- Suivez toujours les instructions indiquées à l'arrière de ce manuel concernant la sélection de pack-batteries applicables.
- Rangez les chargeurs et les pack-batteries dans un endroit sec, fermé à clé et hors de portée des enfants.
Transport
Les pack-batteries Li-Ion DEWALT sont conformes aux impératifs de test du manuel NU de Tests et critères (ST/SG/AC.10/11/Rev.3 Partie III, sous-section 38,3) référencés dans les Recommendations NU sur le transport des substances dangereuses.
- Les pack-batteries disposent d'une protection efficace contre les surpressions internes et les courts-circuits.
- Des mesures appropriées ont été prises pour éviter les ruptures forcées et les courants inverses dangereux.
- Le contenu équivalent lithium est inférieur à la valeur limite applicable.
Les pack-batteries Li-Ion DEWALT ne sont pas concernés par les réglementations nationales et internationales applicables aux substances dangereuses. Cependant, ces réglementations deviennent applicables lors du transport de plusieurs pack-batteries ensemble.
Assurez-vous que les pack-batteries sont emballés selon les réglementations relatives aux substances dangereuses, mentionnées précédemment, pour éviter tout court-circuit.
Étiquettes figurant sur le chargeur et le pack-batterie
Outre les symboles utilisés dans le présent manuel, les étiquettes sur le chargeur et le pack-batterie comportent les symboles suivants :
Lire le manuel d'abord
Voir les caractéristiques techniques pour le temps de charge
Ne pas exposer à l'eau
Ne pas introduire d'objet conducteur
Pack-batterie endommagé. Ne pas charger.
Ne pas utiliser de chargeur endommagé
Charger uniquement entre 4°C et 40°C
Cordons défectueux. Remplacer immédiatement
Problème de chargeur
Problème de batterie
Au moment de jeter un pack-batterie, respectez notre environnement.
Ne pas incinérer un pack-batterie
Charger uniquement avec un chargeur DeWALT dédié
Contenu de l'emballage
1 Perceuse-visseuse sans fil 1 Poignée latérale 1 Pack-batteries (DC900K) 2 Packs-batteries (DC900KL) 1 Chargeur 1 Coffret de transport (seulement pour modèles K) 1 Manuel d'instructions 1 Dessin éclaté
Remarque : Les packs-batteries et chargeurs ne sont pas inclus avec les modèles N.
- Vérifier si l'outil, les pièces ou les accessoires ne sont pas endommagés dus au transport.
- Prendre le temps de lire et de comprendre à fond le présent manuel avant de mettre votre outil en marche.
Description (fig. a)
Votre perceuse-visseuse à percussion sans fil DC900 a été mise au point pour les applications de perçage, avec ou sans percussion, et de vissage professionnelles.
1 Interrupteur à variateur de vitesse 2 Sélecteur de rotation gauche/droite 3 Mandrin autoserrant/à blocage automatique de l'axe du mandrin 4 Collier de réglage de couple 5 Sélecteur de mode 6 Sélecteur à trois vitesses 7 Compartiment porte-embout 8 Poignée 9 Poignée latérale 10 Pack-batteries
Chargeur
Votre chargeur DE9000 accepte les pack-batteries DeWALT Li-Ion de 36 V à 2,2 Ah (DE9360).
10 Pack-batteries 11Bouton de dégagement 12 Chargeur 13 Témoins de charge (rouges)
Blocage automatique de l'axe du mandrin
L'axe du mandrin se bloque dès que la perceuse s'arrête. La bague se tourne facilement d'une main tout en supportant la perceuse de l'autre.
Sécurité électrique
Le moteur électrique a été conçu pour une seule tension. Vérifier si la puissance du pack-batteries correspond à la tension indiquée sur la plaque d'identification. Contrôler que la tension du votre chargeur correspond à la tension secteur.
Ce chargeur à double isolation est conforme à la norme EN 60335 ; un branchement à la terre n'est donc pas nécessaire.
Toujours utiliser la fiche prescrite lors du remplacement du câble d'alimentation. Type 11 pour la classe II (Isolation double) - outils Type 12 pour la classe I (Conducteur de terre) - outils En cas d'utilisation à l'extérieur, connecter les outils portatifs à un disjoncteur FL.
Remplacement du cordon secteur ou de la fiche
Après le remplacement du cordon secteur ou de la fiche, s'en débarrasser en pensant à la sécurité car il est dangereux de réutiliser un cordon secteur ou une fiche dont les conducteurs sont dénudés.
Cables de rallonge
Ne pas utiliser de câble de rallonge sauf en cas de nécessité absolue. Utiliser un câble de rallonge homologué adapté pour la puissance absorbée de votre chargeur (voir les caractéristiques techniques). La section minimum du conducteur est de 1mm² et la longueur maximum est de 30 m.
Assemblage et réglage
- Toujours enlever le pack-batteries avant de procéder à l'assemblage ou au réglage.
- Toujours mettre l'outil à l'arrêt avant d'introduire ou d'enlever le pack-batteries.
Utiliser uniquement les pack-batteries et chargeurs DEWALT.
Installation et retrait du pack-batterie (fig. a)
- Pour mettre le pack-batterie en place (10), alignez-le avec le réceptacle sur l'outil. Faites glisser le pack-batterie dans le réceptacle et poussez jusqu'à ce qu'il se mette en place avec un bruit sec.
- Pour retirer le pack-batterie, appuyez sur le bouton de déverrouillage (11) tout en relevant le pack-batterie du réceptacle.
Chargement du pack-batterie (fig. a & b)
Vérifiez toujours la tension secteur avant de charger un pack-batterie. Si la tension secteur est présente mais que le chargeur ne fonctionne pas, retournez votre chargeur à un réparateur agréé DeWALT. En cours de charge, le chargeur et le pack-batterie ont tendance à s'échauffer. Ceci est tout à fait normal et ne constitue pas un signe de défectuosité.
Ne chargez pas le pack-batterie à des températures ambiantes < 4^ ou >40^. Température de charge recommandée : environ 24 °C.
- Pour charger le pack-batterie (10), introduisez-le dans le chargeur (12) comme illustré et branchez le chargeur. Le pack-batterie doit être engagé à fond dans le chargeur. Les témoins de charge rouges (13) clignotent selon l'état de charge du pack-batterie.
- Une fois la charge terminée, les témoins sont tous allumés. Le chargeur passe automatiquement en mode d'égalisation de charge.
- Le pack-batterie peut être enlevé à tout moment ou laissé connecté dans le chargeur indéfiniment.
- Les témoins de charge rouges clignotent rapidement pour indiquer un problème de charge. Insérez à nouveau le pack-batterie ou essayez un pack-batterie neuf. Si le nouveau pack-batterie ne se charge toujours pas, faites tester votre chargeur par un réparateur agrée DeWWALT.
- Les témoins de charge rouges clignotent rapidement avec un clignotement court suivi d'un long pour indiquer un problème de chargeur. Confiez votre chargeur à un réparateur DeWALT agrée.
- Parfois, quand le chargeur est utilisé avec certaines sources d'énergie telles que les groupes électrogènes ou les convertisseurs de tension, les témoins de charge rouges (13) peuvent clignoter ensemble avec deux clignotements rapides suivis d'une pause. C'est le signe d'un problème passager de la source d'énergie. Dès que possible, le chargeur revient automatiquement au mode normal.
Processus de charge (fig. b)
Voir le tableau suivant des états de charge du pack-batterie.
| État de charge | |
| 1 témoin clignotant | < 33% |
| 1 témoin clignotant, 1 témoin allumé | 33-66% |
| 1 témoin clignotant, 2 témoins allumés | 66-99% |
| 3 témoins allumés | 100% |
Mise au point automatique
Le mode de mise au point automatique vous permettra de compenser ou d'équilibrer la charge des cellules individuelles du pack-batterie à la puissance maximale. Les pack-batteries doivent être mis au point chaque semaine ou dès qu'ils n'offrent plus la même quantité de travail.
- Pour permettre l'équilibrage du pack-batterie, placez la batterie sur le chargeur comme d'habitude. Laissez le pack-batterie en place dans le chargeur pendant au moins 8 heures.
Délai de pack chaud/froid
Lorsque le chargeur détecte une batterie trop chaude ou froide, il lance automatiquement un Délai de pack chaud/froid, suspendant la charge tant que la batterie n'est pas revenue à une température appropriée. Le chargeur revient alors en mode de charge de pack. Cette fonctionnalité maximise la durée de vie de la batterie.
Protection contre les décharges importantes
Le pack-batterie est protégé contre les décharges importantes lorsqu'il est utilisé dans l'outil.
Montage et démontage de foret ou d'embout (fig. a & c)
- Ouvrez le mandrin en tournant la bague (15) dans le sens contraire des aiguilles d'une montre et introduisez la queue du foret.
- Introduisez le foret à fond et retractez-le légèrement.
- Serrez convenablement en tournant la bague dans le sens des aiguilles d'une montre.
- Pour enlever le foret ou l'embout de vissage, procédez en ordre inverse.
Sélection du mode de fonctionnement (fig. d)
L'outil s'utilise pour les modes de travail suivants :
- Vissage
- Perçage sans percussion : pour acier, bois et matières plastiques
- Perçage avec percussion : pour maçonnerie
- Pour sélectionner le mode vissage, alignez le collier (5) avec le symbole (16) sur le boîtier.
- Pour sélectionner le mode perceuse, alignez le collier (5) avec le symbole (17) sur le boîtier.
- Pour sélectionner le mode/perceuse à percussion, sélectionnez d'abord le mode/perceuse puis alignez le symbole sur le collier (4) avec le repère (18) sur le collier (5).
Ne sélectionnez pas le mode de fonctionnement alors que l'outil est en marche.
Réglage du serrage (fig. d)
Le collier de l'outil dispose de nombreuses positions différentes pour adapter le couple de serrage à la pièce de travail et aux vis utilisées. Pour le réglage du couple de serrage, voir la section "Vissage".
- Sélectionnez le couple de serrage en alignant le symbole ou le nombre sur le collier (4) avec le repère (18) sur le collier (5).
Sélecteur de rotation gauche/droite (fig. e)
- Le sens de rotation est réversible au moyen du sélecteur de rotation gauche/droite (2) (voir les flèches sur l'outil).
Attendre que le moteur soit complètement arrêté avant de changer le sens de rotation.
Sélecteur à trois vitesses (fig. f)
Votre outil est équipé d'un sélecteur de vitesse de rotation (6) permettant de varier le rapport vitesse/couple.
1 basse vitesse/couple élevé 2 vitesse moyenne/couple moyen 3 haute vitesse/couple réduit
Les vitesses figurent dans le tableau des caractéristiques techniques.
Ne pas changer de vitesse si l'appareil tourne à pleine vitesse ou durant le travail.
Mode d'emploi
- Toujours respecter les consignes de sécurité et les règles en vigueur.
- Se renseigner sur l'emplacement des tuyauteries et des cablages.
- Appliquer une force modérée sur l'outil. Une pression excessive n'accélère pas le percage mais altère la performance de l'outil et risque de réduire sa durée de vie.
Avant la mise en marche:
- Vérifier si votre pack-batteries est (complètement) chargé.
- Vérifiez que le pack-batterie est bien en place.
- Introduire un foret adapté.
- Marquer l'endroit où le trou va être percé.
Mise en marche et arrêt (fig. a & e)
- Pour mettre l'outil en marche, appuyer sur l'interrupteur à variateur (1). La vitesse augmente avec la pression exercée sur l'interrupteur.
- Pour arrêter l'outil, relâcher l'interrupteur.
- Pour bloquer l'outil en position arrêt, mettez le sélecteur de rotation gauche/droite (2) en position médiane.
Vissage (fig. a)
- Sélectionnez le mode de perçage avec le collier (5).
- Sélectionnez le sens de rotation désiré au moyen du sélecteur de rotation gauche/droite (2).
- Positionnez le collier (4) sur 1 (couple réduit) et commencez le vissage.
- Si la perceuse-visseuse débraye trop tôt, augmentez le couple en tournant le collier.
Perçage (fig. a)
- Sélectionnez le mode de perçage avec le collier (5).
- Sélectionnez la rotation en avant avec le sélecteur (2).
Perçage du métal
- Utilisez un lubrifiant de coupe pour percer le métal. Seuls la fonte et le laiton doivent être percés à sec.
Perçage du bois
Montez un foret adapté.
Votre revendeur pourra vous renseigner sur les accessoires qui conviennent le mieux pour votre travail.
Entretien
Votre outil DeWALT a été conçu pour durer longtemps avec un minimum d'entretien. Son fonctionnement satisfaisant dépend en large mesure d'un entretien soigneux et régulier.
Lubrification
Votre outil électrique ne nécessite aucune lubrication additionnelle.
Nettoyage
- Débrancher le chargeur et nettoyer son boîtier avec un chiffon doux.
- Enlever le pack-batteries et nettoyer votre outil.
- Les fentes d'aération doivent toujours être dégagées. Nettoyer régulièrement le boîtier avec un chiffon doux.
Protection de l'environnement
Collecte séparée. Ce produit ne doit pas être jeté avec les déchets domestiques normaux.
Si vous décidez de remplacer ce produit DeWALT, ou si vous n'en avez plus l'utilité, ne le jetez pas avec vos déchets domestiques.
Rendez-le disponible pour une collecte séparée.
La collecte séparée des produits et emballages usés permet le recyclage des articles afin de les utiliser à nouveau. Le fait d'utiliser à nouveau des produits recyclés permet d'éviter la pollution environnementale et de réduire la demande de matières premières.
Les réglementations locales peuvent permettre la collecte séparée des produits électriques du foyer, dans des déchetteries municipales ou auprès du revendeur vous ayant vendu votre nouveau produit.
DeWALT fournit un dispositif permettant de collecter et de recycler les produits DeWALT lorsqu'ils ont atteint la fin de leur cycle de vie. Pour en bénéficier, il vous suffit de retourner votre produit à un réparateur agréé qui fera le nécessaire.
Pour connaître l'adresse du réparateur agréé le plus proche de chez vous, contactez le bureau DeWALT à l'adresse indiquée dans ce manuel. Vous pourrez aussi trouver une liste des réparateurs agréés de DeWALT et de plus amples détails sur notre service après-vente sur le site Internet à l'adresse suivante: www.2helpU.com
Pack-batteries
Un pack-batterie de longue durée doit être rechargé quand il ne fournit plus une alimentation suffisante pour des travaux qui étaient auparavant effectués facilement. À la fin de sa vie utile, jetez-le en respectant l'environnement.
- Épuisez entièrement la charge du pack-batterie, puis retirez-le de l'outil.
- Les cellules Li-ion sont recyclables. Emportez-les chez votre concessionnaire ou à votre station locale de recyclage. Les pack-batteries recueillis seront recyclés ou jetés comme il convient.
Garantie
- 30 JOURS D'ENGAGEMENT SATISFACTION Si, pour quelque raison que ce soit, votre machine DeWALT ne vous donne pas entière satisfaction, il suffit de la retourner avec tous ses accessoires dans les 30 jours suivant son achat à votre distributeur, ou à un centre de service après-vente agréé pour un remboursement intégral ou un échange. Pour la Belgique ou le Luxembourg, retournez votre machine à DeWALT. Munissez-vous d'une preuve d'achat.
- 1 An de maintenance gratuité
Au cas où votre machine DeWALT nécessiterait une révision ou des réparations dans les 12 mois suivant son achat, cette opération sera effectuée gratuitement dans un centre de service après-vente agréé sur présentation de la preuve d'achat. Ce service comprend pièces et main-d'œuvre pour les machines, à l'exclusion des accessoires.
1 An de garantie
Au cas où votre machine DeWALT désignerait un défaut de fabrication dans les 12 premiers mois suivant son achat, nous garantissons le remplacement sans frais de toutes les pièces défectueuses ou de l'unité entière, et ce à notre détriment, à condition que:
- la machine ait été utilisée correctement
- aucune personne non qualifiée n'ait tenté de réparer la machine
- La preuve d'achat portant la date d'acquisition soit fournie.
Pour obtenir l'adresse du distributeur DeWALT ou du centre de service après-vente agréé le plus proche, appeler le numéro dans la liste figurant au dos du manuel. Comme alternative, une liste de centres de service après-vente DeWALT agréés et des renseignements plus détaillés sur le service après-vente sont disponibles sur l'Internet (www.2helpU.com).
