Type de produit	Compresseur d'air EINHELL EURO 24
Caractéristiques techniques principales	Compresseur à piston, huileux, avec réservoir de 24 litres
Alimentation électrique	230 V / 50 Hz
Dimensions approximatives	70 x 30 x 60 cm
Poids	30 kg
Débit d'air	200 L/min
Pression maximale	8 bars
Fonctions principales	Gonflage, nettoyage, peinture, outils pneumatiques
Entretien et nettoyage	Vérifier régulièrement le niveau d'huile, purger le réservoir d'eau condensée
Pièces détachées et réparabilité	Disponibilité de pièces de rechange via le service après-vente EINHELL
Sécurité	Équipé d'un clapet de sécurité, ne pas dépasser la pression maximale
Informations générales utiles	Garantie de 2 ans, manuel d'utilisation inclus

FOIRE AUX QUESTIONS - EURO 24 EINHELL

Comment démarrer l'EINHELL EURO 24 ?

Pour démarrer l'EINHELL EURO 24, assurez-vous que l'appareil est branché à une source d'alimentation, puis appuyez sur le bouton d'alimentation situé sur le panneau de contrôle.

Que faire si l'appareil ne s'allume pas ?

Vérifiez d'abord que l'appareil est correctement branché. Ensuite, contrôlez le fusible de la prise ou de l'appareil. Si le problème persiste, contactez le service client.

Comment régler la pression de l'eau ?

La pression de l'eau peut être ajustée à l'aide du régulateur de pression situé sur le panneau de contrôle. Tournez le bouton dans le sens des aiguilles d'une montre pour augmenter la pression et dans le sens inverse pour la diminuer.

L'appareil fait du bruit, est-ce normal ?

Un certain niveau de bruit est normal lors du fonctionnement de l'EINHELL EURO 24. Cependant, si le bruit est excessif ou s'accompagne de vibrations, arrêtez l'appareil et vérifiez les composants internes.

Comment entretenir l'EINHELL EURO 24 ?

Pour un entretien optimal, nettoyez régulièrement l'extérieur de l'appareil et vérifiez les filtres d'entrée d'eau. Assurez-vous également que le moteur est exempt de débris.

Que faire si l'eau ne s'écoule pas correctement ?

Vérifiez d'abord si le tuyau d'entrée d'eau est correctement connecté et non obstrué. Assurez-vous également que la source d'eau est ouverte et fonctionnelle.

L'appareil surchauffe, que dois-je faire ?

Si l'EINHELL EURO 24 surchauffe, éteignez-le immédiatement et laissez-le refroidir pendant au moins 30 minutes. Vérifiez le niveau d'eau et assurez-vous que les ventilations ne sont pas obstruées.

Comment stocker l'EINHELL EURO 24 ?

Pour un stockage adéquat, débranchez l'appareil et videz toute l'eau restante. Rangez-le dans un endroit sec et à l'abri des intempéries.

Où trouver des pièces de rechange ?

Les pièces de rechange peuvent être commandées via le site officiel d'EINHELL ou auprès de revendeurs agréés. Assurez-vous d'indiquer le modèle exact pour obtenir les bonnes pièces.

Comment contacter le service client ?

Vous pouvez contacter le service client d'EINHELL via leur site internet, par téléphone ou par e-mail. Les coordonnées spécifiques se trouvent dans le manuel d'utilisation.

MODE D'EMPLOI EURO 24 EINHELL

Suivre le mode d'emploi

Mise en garde contre une tension électrique dangereuse.

Protection acoustique

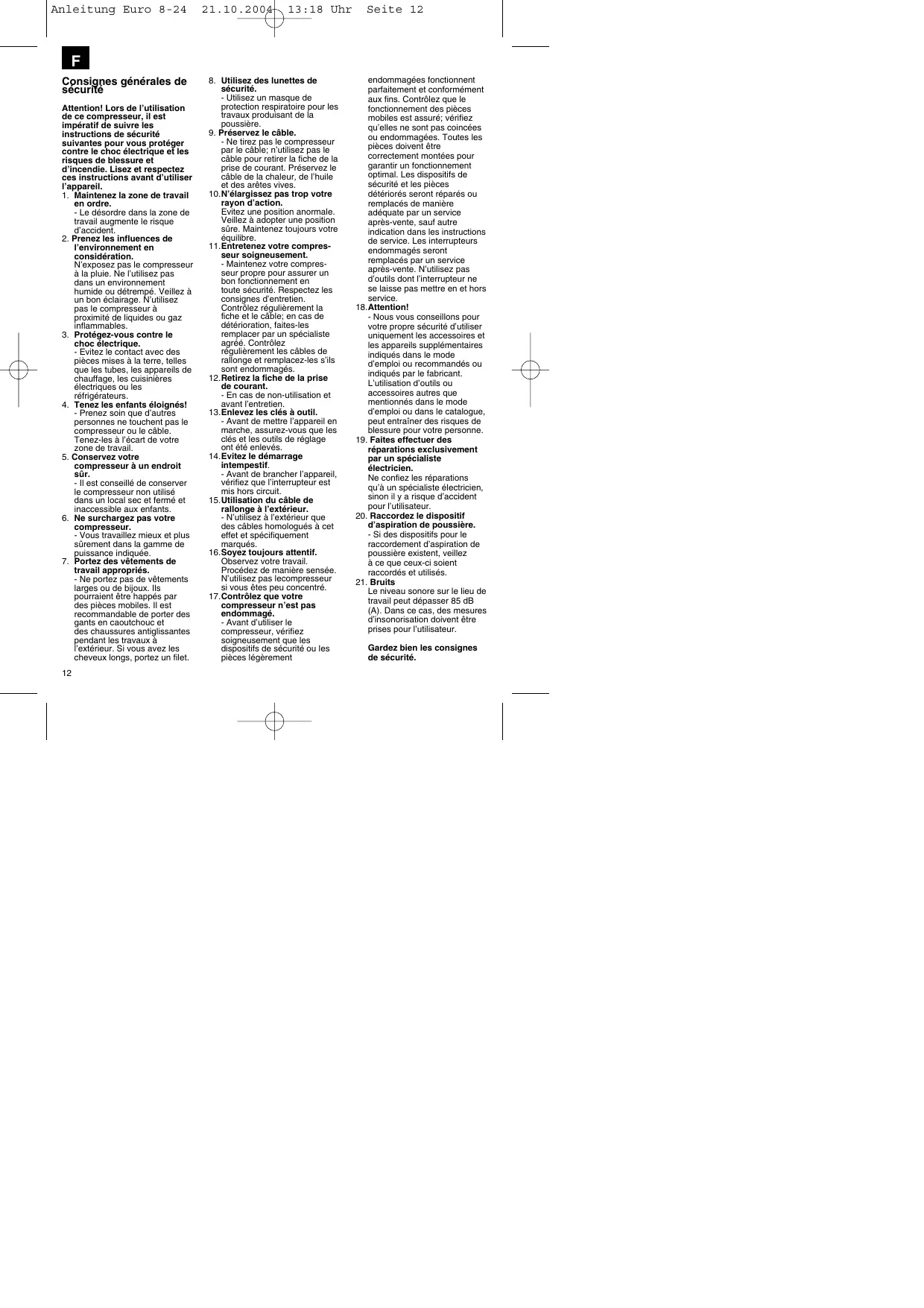

Attention! Lors de l'utilisation de ce compresseur, il est impératif de suivre les instructions de sécurité suivantes pour vous protégerez contre le choc électrique et les risques de blessure et d'incidence. Lisez et respectez ces instructions avant d'utiliser l'appareil. 1. Maintenez la zone de travail en ordre. - Le désordre dans la zone de travail augmente le risque d'accident. 2. Prenez les influences de l'environnement en considération. N'exposez pas le compresseur à la pluie. Ne l'utilisez pas dans un environnement humide ou détrempé. Veillez à un bon éclairage. N'utilisez pas le compresseur à proximité de liquides ou gaz inflammables. 3. Protégez-vous contre le choc électrique. - Évitez le contact avec des pièces mises à la terre, telles que les tuyaux, les appareils de chauffage, les cuisinières électriques ou les réfrigérateurs. 4. Tenez les enfants éloignés! - Prenez soin que d'autres personnes ne touchent pas le compresseur ou le câble. Tenez-les à l'écart de toute zone de travail. 5. Conservez le compresseur à un endroit sûr. - Il est conseillé de conserver le compresseur non utilisé dans un local sec et fermé et inaccessible aux enfants. 6. Ne surchargez pas. Travaillez moins et plus sûrement dans la gamme de puissance indiquée. 7. Portez des vêtements de travail appropriés. - Ne portez pas de vêtements larges ou de bijoux. Ils pourraient être happés par des pièces mobiles. Il est recommandable de porter des gants en caoutchouc et des chaussures ant-glisse pendant les travaux à l'extérieur. Si vous avez les cheveux longs, portez un fichu.

1. Utilisez des lunettes de sécurité. - Utilisez un masque de protection respiratoire pour les travaux produits en la poussière.
2. Préservez le câble.
3. Ne tirez pas le compresseur par le câble ; n'utilisez pas le câble pour retirer la fiche de la prise de courant. Préservez le câble de la chaleur, de l'huile et des arêtes vives.
4. N’élargissez pas trop votre rayon d’action. Évitez une position anormale. Veillez à adopter une position sûre. Maintenez toujours votre équilibre.
5. Entretenez votre compresseur soyez-en. -Maintenez votre compresseur propre pour assurer un bon fonctionnement en toute sécurité. Respectez les consignes d'entretien. Contrôlez régulièrement la fiche et le câble; en cas de déterioration, faites-les remplacer par un spécialiste agréé. Contrôlez régulièrement les câbles de rallonge et remplacez-les s'ils sont endommagés.
6. Retirez la fiche de la prise de courant.
7. En cas de non-utilisation et avant l'entretien.
8. Enlevez les clés à outil.
9. Avant de mettre l'appareil en marche, assurez-vous que les clés et les outils de réglage ont été enlevés.
10. Évitez le démarrage intempestif.
11. Avant de brancher l'appareil, vérifie que l'interrupteur est mis hors circuit.
12. Utilisation du câble de rallonge à l'extérieur.
13. N'utilise à l'extérieur que des câbles homologues à cet effet et spécifiquement marqués
14. Soyez toujours attentif. Observez votre travail. Procédez de manière sensée. N'utilisez pas le compresseur si vous êtes peu concentré.
15. Contrôlez que votre compresseur n'est pas endommagé.
16. Avant d'utiliser le compresseur, vérifie soigneusement que les dispositions de sécurité ou pièces légèrement

endommagées fonctionnent parfaitement et conformément aux fins. Contrôle que le fonctionnement des pièces mobiles est assuré ; vérifie qu'elles ne sont pas coincées ou endommagées. Toutes les pièces doivent être correctement montées pour garantir un fonctionnement optimal. Les dispositifs de sécurité et les pièces déteriorées seront réparés ou remplacés de manière ajustée par un service après-vente, sauf autre indication dans les instructions de service. Les interrupteurs endommagés seront remplacés par un service après-vente. N'utilise pas d'outils dont l'interrupteur ne se laisse pas mettre en et hors service. 18 ATTENTION! - Nous vous conseillons pour votre propre sécurité d'utiliser uniquement les accessoires et les appareils supplémentaires indiqués dans le mode d'emploi ou recommandés ou indiqués par le fabricant. L'utilisation d'outils ou accessoires autres que mentionnés dans le mode d'emploi ou dans le catalogue, peut entraîner des risques de blessure pour votre personne. 19. Faites effectuer des réparations exclusivement par un spécialiste électricien. Ne confiez les réparations qu'à un spécialiste électricien, sinon il y a risque d'accident pour l'utiliser. 20. Raccordez le dispositif d'aspiration de poussière. - Si des dispositifs pour le raccordement d'aspiration de poussière existent, veillez à ce que ceux-ci soient raccordés et utilisés. 21. Bruits Le niveau sonore sur le lieu de travail peut dépasser 85 dB (A). Dans ce cas, des mesures d'insonorisation doivent être prises pour l'utiliser. Gardez bien les consignes de sécurité.

Lisez attentivement le mode d'emploi avant la mise en service!

Caracteristiques techniques
Branchement secteur	230 V ~ 50 Hz
Puisance du moteur kW/CV	1,5 / 2
Vitesse de rotation du compresseur min-1	2850
Pression de service bar:	8
Capacité du réservoir à air comprimé (en litres)	24
Puisance d'aspiration théorique l/min.	210
Niveau de puisance acoustique LWA en dB (A)	97
Niveau de pression acoustique LPA en dB (A)	87
Type de protection	IP 20
Poids en kg	31

Instructions d'implantation

Vérifie que l'appareil n'a pas été endommagé pendant le transport. En cas d'avarie, informez immédiatement l'entreprise de transport qui a livré le compresseur. - Avant la mise en service, contrôlez le niveau d'huile dans la pompe du compresseur. - Il est recommandable d'installer le compresseur proche du consommateur. - Évitez les tuyaux d'air et les câbles d'alimentation (câbles de rallonge) longs. Veillez à ce que l'air aspiré soit sec et sans poussière. N'installez pas le compresseur dans un local humide ou détrempé. Le compresseur doit être utilisé uniquement dans des endroits adéquats (bonne ventilation, température ambiante +5° / + 40° C). Il ne doit y avoir dans la salle aucune poussière, notamment acide, aucune vapeur, aucun gaz explosif ou inflammable. Le compresseur doit être employé dans des endroits secs. Il ne peut être utilisé dans des zones où l'on travaille avec des éclaboussures d'eau.

Consignes de sécurité pour les travaux avec l'air comprimé et la peinture au pistolet

Le compresseur et les conduites atteignent de hautes températures pendant le fonctionnement. Vous pouvez vous brûler en les touchant. Maintenez les gaz ou fumées aspirés par le compresseur libres d’impuretés ; elles pourraient prendre feu ou exploser dans le compresseur. En desserrant le raccord couplé, maintenez la pièce d’accouplement du tuyau avec la main pour empêcher des blessures dues au rebondissement du tuyau. Portez des lunettes de sécurité pendant les travaux de pistoletage. Les corps étrangers et les pièces éjectées peuvent facilement provoquer des blessures. Ne dirigez le pistolet à air ni sur des personnes ni ne l’utilisez pour nettoyer les vêtements que vous portez.

Suivez les consignes de sécurité relatives à la peinture au pistolet!

N'utilise ni laques ni solvants à un point d'inflammation inférieur à 21°C. Ne chauffez ni laques ni solvants. - Si vous employez des liquides nocifs, il est indispensable de vous protéger par un filtre (masque de visage). Suivez aussi les informations de protection données par les fabricants de tels matériaux. Ne fumez en aucun cas pendant les travaux de pistolage. Les fumées de peinture sont aussi facilement inflammables. Le feu nu est interdit ; n'utilisez pas non plus de machines produisant des étincelles. Ne gardez ni ne mangez d'aliments ou de boissons dans le local de travail. Les fumées de peinture sont nocives. - Respectez les indications sur les emballages des matériaux traités et les marquages de l'ordonnance relative aux substances dangereuses. Le cas échéant, prenez des mesures de protection supplémentaires, portez particulièrement des vêtements adéquats et masques.

Le local de travail doit être plus grand que 30m² ; assurez-vous d’un changement d’air suffisant pendant les travaux de pistolage et de séchage. Ne pas pulvériser contre le vent. Respectez par principe les règlements de la police locale lors du pistolage de produits inflammables ou dangereux. N’utilisez pas de fluides tels que white-spirit, alcool butylique et dichlorométhane en contact avec le tuyau à pression en chlorure de polyvinyle (durée de vie réduite).

Service de réservoirs à air comprimé conformément au règlement relatif aux réservoirs à air comprimé

1. Celui qui utilise un réservoir à air comprimé est obligé de le conserver dans un état conforme aux prescriptions, de l'utiliser et de le surveiller selon les règles. Il est de même tenu à effectuer immédiatement les travaux nécessaires d'entretien et de réparation et de prendre les mesures de sécurité appropriées selon les circonstances.
2. Le cas échéant, l'autorité de surveillance peut ordonner des mesures de contrôle nécessaires.
3. Il est interdit d'utiliser un réservoir à air comprimé en état défectueux qui pourrait mettre les employés ou des tiers en danger.
4. Contrôler le réservoir à air comprimé régulièrement (endommagements, p. ex. rouille). Faites un constat de l'endommagement et adressez-vous au service après-vente.

Montage des roues:

Les roues fournies doivent être montées selon la figure 1.

Montage du tampon en caoutchouc:

Le tampon en caoutchouc doit être monté sur le pied d'appuié selon la figure 2.

Remplacement du filtre à huile et montage du filtre à air (3) Retirez le bouchon de l'ouverture de remplissage de l'huile à l'aide d'un tourne-vis et placez le bouchon de fermeture (2) dans cet orifice. Attention! Contrôlez le niveau de l'huile.

Vissez le filtre à air (1) dans le trou latéral de la pompe du compresseur.

Installation électrique:

Le compresseur est muni d'un câble secteur et d'une fiche à contact de mise à la terre. Celle-ci peut être raccordée à toute prise de courant de sécurité de 230 V protégée par un fusible de 16 A. Les conduites longues, les câbles de rallonge, les enrouleurs de câble etc. peuvent occasionner une baisse de tension et empêcher le démarrage du moteur. À des températures inférieures à 0°C il peut être difficile de démarrer le moteur.

Explication du panneau de contrôle et d'affichage

1 Interrupteur manométrique 2 Valve de sécurité 3 Manomètre (indication de la pression de la chaudière) 4 Manomètre (pression régée est indiquée) 5 Réducteur de pression (réglement de la pression) 6 Interrupteur Marche/Arrêt

Eau de condensation

Evacuer tous les jours l'eau de condensation en ouvrant la soupape de vidange (sur le fond du réservoir d'air comprimé).

Valve de sécurité

La valve de sécurité est réglée sur la pression maximale admissible du réservoir à air comprimé. Il n'est pas admissible de dérégler la valve de sécurité ou d'en enlever le plomb.

Niveau d'huile:

Le niveau d'huile doit être visible dans le verre-regard entre le point de contrôle rouge du niveau d'huile et la ligne supérieure du verre-regard. Vidange: Huile commande: SAE 15W/40 ou équivalent. Le premier replissage doit être vidangé après 100 heures de fonctionnement.

Après, vidangez l'huile toutes les 500 heures de fonctionnement et replissez avec la nouvelle huile.

Vidange:

Mettez le moteur hors circuit et retirez la fiche de la prise de courant. Avec l'pression d'air éventuelle évacuée, vous pouvez dévisser la vis de vidange d'huile sur la pompe du compresseur.

Pour éviter que l'huile ne sorte sans contrôle, laissez-la couler dans une toile d'égoutage pour le recueil dans un récipient.

Si l'huile ne s'est pas complètement écoulée, nous vous recommandons d'incliner un peu le compresseur.

Dépouillez l'huile usée à une station de collecte appropriée.

Après évacuation huile, resserrez la vis de vidange d'huile/verre-regard.

Enlevez le couvercle de la vis de remplissage d'huile à l'aide d'un tournevis et remplissez avec la nouvelle huile jusqu'à ce que le niveau d'huile dans le verre-regard ait atteint le point rouge. Remettez ensuite le couvercle sur la vis de remplissage d'huile.

1. Filtre

1. Vis de remplissage d'huile
2. Vis de vidange d'huile 4. verre-regard

D'aspiration

Le filtre d'aspiration empêche l'aspiration de poussière et de salissures. Il est indispensable de nettoyer ce filtre au moins

toutes les 300 heures de fonctionnement. Un filtre d'aspiration bouché réduit considérablement la puissance du compresseur.

Le filtre peut être retiré selon la figure 3. Nettoyez le filtre avec de l'essence à détacher et remettez-le en place.

Attention! attente que le compresseur soit complètement refroidi!

Risque de brûlure!

Réglage de l'interrupteur manométrique

L'introduction manométrique est ajustée à l'usine.

Pression de mise en circuit:

5ba

Pression de mise hors circuit:

8 bar

Causes eventuelles de pannes

qui provoquent une surcharge du moteur et ainsi une réaction de la protection contre les surcharges :

• tension de secteur trop élevée
• températures d'ambiance trop élevées et ventilation insuffisante
• valves du compresseur défectueuses ou valve de rétenue non étanche

niveau d'huile minimal, palier de bielle fonctionnant sans souplesse

Après une pause de

retourdissement, remettez les moteurs à courant alternatif en circuit. Évitez le contact avec les agrégats chauds et la tuyauterie.

Commande de pièces de rechange

Pour les commandes de pièces de rechange, vous devrez indiquer les références suivantes

1. Type de l'appareil
2. No. d'article de l'appareil
3. No. d'identification de l'appareil
4. No. de pièce de rechange de la pièce requise

Nous fournissons une garantie de 2 ans pour l'appareil dérivant du mode d'emploi, en cas de vie de notre produit. Le délai de 2 ans comme avec la transmission du risque ou la prise en charge de l'appareil par le client. La condition de base pour la vente valorisée de la garantie est un entretien en bonne et due forme, conformément au mode d'emploi, tout comme une utilisation de cet appareil selon l'application prévue.

Vous conservez bien entendu les droits de garantie légaux pendant ces 2 ans.

La garantie est valable pour l'ensemble de la République Fédérale d'Allemagne ou des pays respectifs du partenariat commercial principal, en complément des prescriptions légales locales. Veuillez noter l'interlocuteur du service après-vente compétent compté pour cette région au tableau mentionné ci-dessus.

La remission ou une autre reproduction de la documentation et des documents d'accompagnement des produits, même incomplète, n'est autorisée qu'avec l'agrément express de l'entreprise ISC GmbH.
