DP4700 - Perceuse à colonne MAKITA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Perceuse électrique
Marque	Makita
Modèle	DP4700
Longueur totale	275 mm
Poids net (EPTA 01/2003)	2,2 kg
Alimentation électrique	Secteur monophasé, double isolation (classe II)
Tension d'alimentation	Voir plaque signalétique
Vitesse à vide	0 - 550 min⁻¹
Capacité de perçage acier	13 mm
Capacité de perçage bois	36 mm
Sens de rotation	Avant (droite) et arrière (gauche) avec inverseur
Variation de vitesse	Progressive par molette et gâchette
Blocage en continu	Bouton de blocage
Type de mandrin	Mandrin à clé ou sans clé selon version
Poignée latérale	Oui, amovible
Niveau de pression sonore (L_pA)	86 dB(A) avec incertitude 3 dB(A)
Niveau de puissance sonore (L_wA)	97 dB(A) avec incertitude 3 dB(A)
Émission de vibrations (perçage métal)	≤ 2,5 m/s² avec incertitude 1,5 m/s²
Utilisations prévues	Perçage et vissage dans bois, métal, plastique
Entretien	Nettoyage avec chiffon sec, réparations par centre agréé Makita
Accessoires inclus	Poignée latérale, clé de mandrin (selon version)
Normes de conformité	Directive 2006/42/CE, EN60745

FOIRE AUX QUESTIONS - DP4700 MAKITA

Quelle est la capacité de perçage maximale de la Makita DP4700 ?

La capacité maximale est de 13 mm dans l'acier et de 36 mm dans le bois.

Comment inverser le sens de rotation ?

Utilisez l'inverseur situé sur l'outil. Pour une rotation vers la droite (avant), placez-le sur la position FWD ou flèche avant. Pour une rotation vers la gauche (arrière), placez-le sur la position REV ou flèche arrière. Ne changez le sens qu'après l'arrêt complet de l'outil.

Comment régler la vitesse de rotation ?

La vitesse est réglable de façon continue de 0 à 550 tr/min. Utilisez la molette de réglage de vitesse (vis) pour limiter la vitesse maximale, puis la gâchette pour une variation progressive.

Comment changer le foret ?

Pour un mandrin à clé : insérez la clé dans chaque trou et serrez dans le sens horaire. Pour un mandrin sans clé : tenez la bague et tournez le manchon dans le sens antihoraire pour desserrer, puis dans le sens horaire pour serrer. Assurez-vous que l'outil est débranché avant toute manipulation.

Quels sont les niveaux sonores et de vibrations ?

Le niveau de pression sonore est de 86 dB(A) et le niveau de puissance sonore de 97 dB(A) (incertitude 3 dB(A)). Les vibrations lors du perçage du métal sont ≤ 2,5 m/s² (incertitude 1,5 m/s²). Portez des protecteurs auditifs.

Comment utiliser la fonction de blocage en continu ?

Pour un fonctionnement continu, tirez la gâchette puis poussez le bouton de blocage. Pour arrêter, tirez à fond sur la gâchette et relâchez-la. Cela permet de travailler sans maintenir la gâchette enfoncée.

Quelle alimentation électrique est requise ?

L'outil doit être branché sur une prise secteur monophasée avec la tension indiquée sur la plaque signalétique. Il possède une double isolation (classe II) et ne nécessite pas de mise à la terre.

Comment entretenir la perceuse ?

Débranchez toujours l'outil avant tout entretien. Nettoyez-le avec un chiffon sec. N'utilisez pas d'essence, diluant ou alcool. Pour les réparations, remplacement des charbons ou réglages, adressez-vous à un centre agréé Makita.

Quels accessoires sont recommandés ?

Les accessoires recommandés incluent des forets adaptés, une clé de mandrin, une poignée latérale (modèle 36). Utilisez uniquement des accessoires Makita spécifiés dans le manuel pour éviter les risques de blessure.

Quelles sont les consignes de sécurité importantes ?

Portez des protecteurs auditifs et des lunettes de sécurité. Tenez fermement l'outil avec la poignée latérale. Ne touchez pas le foret après usage (chaud). Ne percez pas dans des matériaux pouvant cacher des clous. Assurez-vous que l'outil est hors tension avant tout réglage.

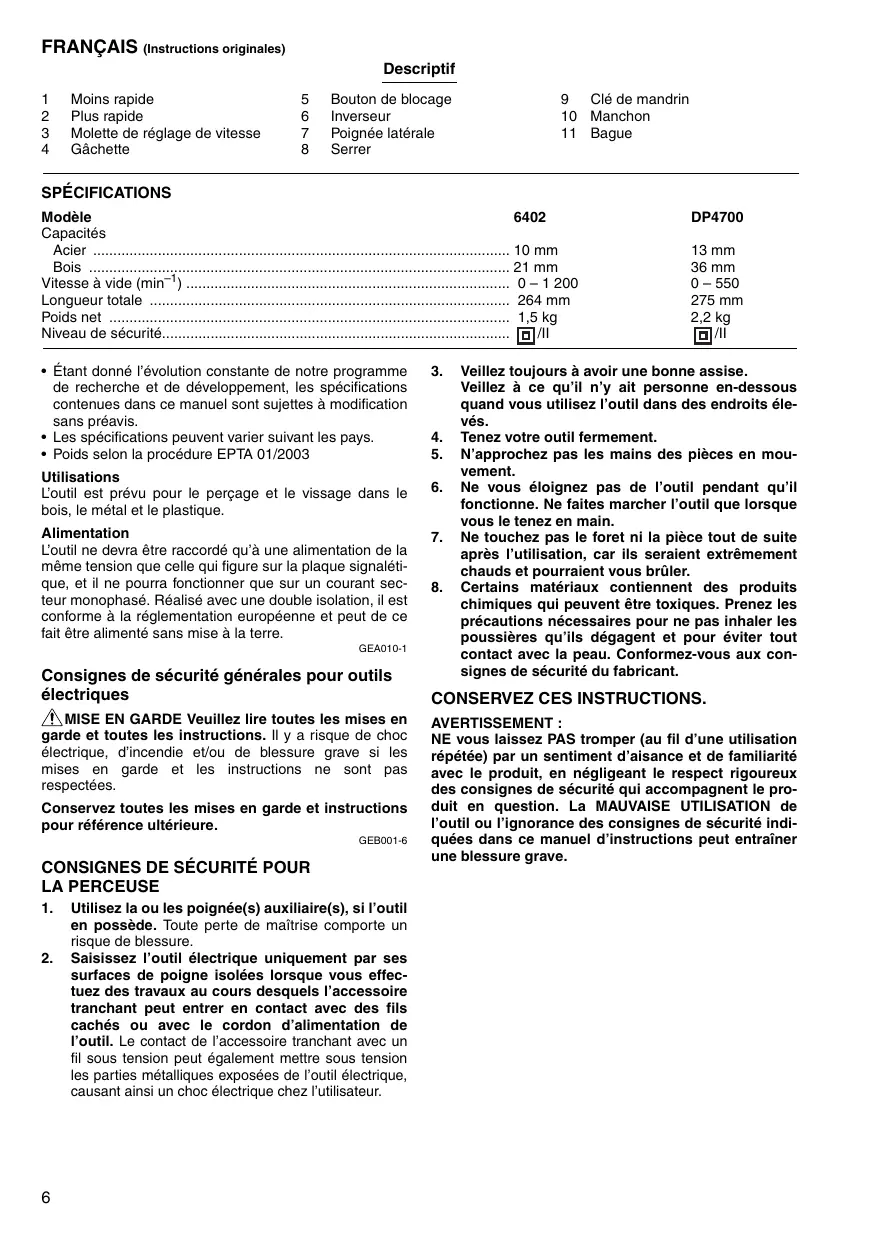

MODE D'EMPLOI DP4700 MAKITA

1	Moins rapide	5	Bouton de blocage	9	Clé de mandrin
2	Plus rapide	6	Inverseur	10	Manchon
3	Molle de réglage de vitesse	7	Poinée latérale	11	Bague
4	Gâchette	8	Serrer

SPÉCIFICATIONS

Modèle	6402	DP4700
Capacités
Acier	10 mm	13 mm
Bois	21 mm	36 mm
Vitesse à vide (min-1)	0 - 1 200	0 - 550
Longueur totale	264 mm	275 mm
Poids net	1,5 kg	2,2 kg
Niveau de sécurité.	II/II	II/II

• Étant donné l'évolution constante de notre programme de recherche et de développement, les spécifications contenues dans ce manuel sont sujettes à modification sans préavis.
• Les spécifications peuvent varier suivant les pays.
• Poids selon la procédure EPTA 01/2003

Utilisations

L'outil est prévu pour le perçage et le vissage dans le bois, le métal et le plastique.

Alimentation

L’utilisateur ne devra être raccordé qu’à une alimentation de la même tension que celle qui figure sur la plaque signalétique, et il ne pourra fonctionner que sur un courant secteur monophasé. Raccordée avec une double isolation, il est conforme à la réglementation européenne et peut de ce fait être alimenté sans mise à la terre.

GEA010-1

Consignes de sécurité générales pour outils électriques

MISE EN GARDE Veuillez lire toutes les mises en garde et toutes les instructions. Il y a risque de choc électrique, d'incendie et/ou de blessure grave si les mises en garde et les instructions ne sont pas respectées.

Conservez toutes les mises en garde et instructions pour référence ultérieure.

GEB001-6

Consignes de sécurité pour la perceuse

1. Utilisez la ou les poignée(s) auxiliaire(s), si l'outil en possède. Toute perte de maîtrise compte un risque de blessure.
2. rer en contact avec des fil cachés ou avec le cordon d'alimentation de l'util. Le contact de l'accessoire tranchant avec un fil sous tension peut également mettre sous tension les parties métalliques exposées de l'utilé électricque, causant ainsi un choc électrique chez l'utilisateur.
3. Veillez toujours à avoir une bonne assise. Veillez à ce qu'il n'y ait personne en-dessous quand vous utilisez l'outil dans des endroits élevés.
4. Tenez votre outil fermement.
5. N'approchez pas les mains des pièces en mouvement.
6. Ne vous éloignez pas de l'outil pendant qu'il fonctionne. Ne faites marcher l'outil que lorsque vous le tenez en main.
7. Ne touchez pas le foret ni la pièce tout de suite après l'utilisation, car ils seront extrêmement chauds et pourraient vous brûler.
8. Certains matériaux contiennent des produits chimiques qui peuvent être toxiques. Prenez les précautions nécessaires pour ne pas inhaler les poussières qu'ils dégagent et pour éviter tout contact avec la peau. Conformez-vous aux consignes de sécurité du fabricant.

Avertissement :

NE vous laissez PAS tromper (au fil d'une utilisation répétée) par un sentiment d'aisance et de familiarité avec le produit, en négligeant le respect rigoureux des consignes de sécurité qui accompagnent le produit en question. La MAUVAISE UTILISATION de l'outil ou l'ignorance des consignes de sécurité indiquées dans ce manuel d'instructions peut entraîner une blessure grave.

Attention :

Assurez-vous toujours que l'outil est hors tension et débranché avant d'ajuster l'outil ou de vérifier son fonctionnement.

Attention :

• Avant de brancher l'outil, assurez-vous toujours que la gachette fonctionne correctement et qu'elle revient en position "OFF" une fois relâchée.

Pour démarrer l'outil, tirez simplement sur la gachette. La vitesse de rotation s'accroît quand vous augmentez votre pression sur celle-ci.

Relâchez la gâchette pour arrêter.

Pour un fonctionnement continu, tirez sur la gachette et poussez ensuite le bouton de blocage.

Pour arrêter l'outil en cette position, tirez à fond sur la gachette et relâchez-la.

Une molette de réglage de vitesse permet de limiter, de façon variable, la vitesse maximale.

Tournez cette vis vers la droite pour une vitesse plus grande et vers la gauche pour une vitesse réduite.

Pour le modèle DP4700 (fig.2)

L'outil possède un inverseur qui permet d'intervertir le sens de rotation. Déplacez l'inverseur sur la position pour une rotation vers la droite (vers l'avant), ou sur la position pour une rotation vers la gauche (vers l'arrière).

Pour le modèle 6402 (fig.3)

L'outil possède un inverseur qui permet d'intervertir le sens de rotation. Déplacez l'inverseur sur la position "FWD" pour une rotation vers la droite (vers l'avant), ou sur la position "REV" pour une rotation vers la gauche (vers l'arrière).

Attention :

• Vérifiez toujours le sens de rotation avant de procéder au perçage.
• Ne'actionnez l'interrupteur que lorsque l'outil est complètement arrêté. Si vous changez le sens de rotation avant l'arrêt de l'outil, vous risquez de l'endommager.

Attention :

Assurez-vous toujours que l'outil est hors tension et débranché avant d'effectuer toute intervention sur l'outil.

Attention :

• Avant de commencer le travail, assurez-vous toujours que la poignée latérale est solidement installée.

Vissez à fond la poignée latérale sur l'outil.

Modèle avec mandrin à clavette standard (fig. 5)

Pour installer le foret, introduisez-le le plus à fond possible dans le mandrin. Serrez celui-ci à la main. Puis introduisez la clé de mandrin dans chacun des trois troughs et serrez en tournant vers la droite. Veillez à bien serrer les trois troughs de façon égale.

Pour retirer le foret, tournez la clé de mandrin vers la gauche dans l'un des trois troughs seulement, puis desserrez à la main.

Après avoir utilisé la clé de mandrin, replacez-la dans le porte-clés.

Modèle avec mandrin sans clavette (fig. 6)

Tenez la bague et tournez le manchon dans le sens rétro-horaire pour ouvrir le mandrin. Placez le foret dans le mandrin aussi loin que possible. Tenez solidement la bague et tournez le manchon dans le sens horaire pour serrer le mandrin.

Pour enlever le foret, tenez la bague et tournez le manchon dans le sens rétro-horaire.

Pour le modèle DP4700

Pour utiliser l'outil, tenez-le fermement en plaçant une main sur le point de saisie et l'autre main sur la poignée latérale.

Perçage du bois

Pour percer dans du bois, vous obtiendrez les meilleurs résultats avec un foret en bois doté d'une vis de guidage. La vis de guidage facilite le perçage en attirant le foret dans la pièce.

Perçage du métal

Pour empêcher le foret de glisser en début de forage, faites une encoche au point de forage à l'aide d'un poinçon et d'un marteau. Placez ensuite la pointe du foret dans l'encoche et commencez à forer.

Quand vous forez dans du métal, utilisez un lubrifiant de forage. Seuls le fer doux et le laiton peuvent se forer à sec.

Attention :

• Une pression excessive sur l'outil n'accélère pas le perçage. Au contraire, elle risque d'endommager la pointe du foret, de réduire le rendement de l'outil et donc sa durée de service.
• Une force de torsion énorme s'exerce sur le foret et l'outil quand le premier émerge sur la face postérieure. Tenez-vous fermement et faites bien attention que le foret commence à approcher de la face opposée du matériel que vous pèse.
• Un foret coincé peut se retirer en utilisant l'inverseur. Il faut alors faire très attention car l'outil risque de reculer brusquement si vous ne le tenez pas fermement.
• Immobilisez toujours les petites pièces à pincer à l'aide d'un étau ou d'un serre-joints.
• Evitez de percer dans un matériel pouvant dissimuler des clous ou autres objets contre lesquels le foret risque de plier ou de casser.

Attention :

Assurez-vous toujours que l'outil est hors tension et débranché avant d'y effectuer tout travail d'inspection ou d'entretien. - N'utilisez jamais d'essence, benzine, diluant, alcool ou autre produit similaire. Cela risquerait de provoquer la décoloration, la déformation ou la fissuration de l'outil.

Pour maintenir la SÉCURITÉ et la FIABILITÉ du produit, les réparations, l'inspection et le remplacement des charbons, et tout autre travail d'entretien ou de réglage doivent être effectués dans un centre de service Makita agréé ou un centre de service de l'usine Makita, exclusivement avec des pièces de rechange Makita.

Attention :

• Ces accessoires ou pièces complémentaires sont recommandés pour l'utilisation avec l'outil Makita spécifique dans ce mode d'emploi. L'utilisation de tout autre accessoire ou pièce complémentaire peut comporter un risque de blessure. N'utilisez les accessoires ou pièces qu'aux fins auxquelles ils ont été conçus.

Si vous désirez obtenir plus de détails concernant ces accessoires, veuillez contacter le centre de service après-vente Makita le plus proche.

• Forets
• Mandrin auto-serrant
• Clé de mandrin
• Poignée 36

Pour le modèle DP4700

ENG102-3

Bruit

Niveau de bruit pondéré A typique, déterminé selon EN60745:

Niveau de pression sonore (L_DA):86 dB (A)

Niveau de pression sonore (L_DA):97 dB (A)

Incertitude (K) : 3 dB (A)

Porter des protecteurs anti-bruit

ENG202-3

Vibrations

Valeur totale de vibrations (somme des vecteurs triaxiaux) déterminée selon EN60745 :

Mode de travail : perçage dans le métal

Émission de vibrations (a_h, D): 2,5m/s^2 ou moins

Incertitude (K) : 1,5 m/s²

ENG901-1

• La valeur d'émission de vibrations déclarée a été mesurée conformément à la méthode de test standard et peut être utilisée pour comparer les outils entre eux.
• La valeur d'émission de vibrations déclarée peut aussi être utilisée pour l'évaluation préliminaire de l'exposition.

Avertissement :

• L'émission de vibrations lors de l'usage réel de l'outil électrique peut être différente de la valeur d'émission déclarée, suivant la façon dont l'outil est utilisé.
• Les mesures de sécurité à prendre pour protéger l'utilisateur doivent être basées sur une estimation de l'exposition dans des conditions réelles d'utilisation (en tenant compte de toutes les composantes du cycle d'utilisation, comme par exemple le moment de sa mise hors tension, lorsqu'il tourne à vide et le moment de son déclenchement).

Déclaration de conformité CE

Makita Corporation, en tant que fabricant responsable, déclare que la ou les machines suivantes :

Désignation de la machine : Perceuse

N° de module / Type : DP4700

dontroduitesen sériessel

dont conformes aux Directives européennes suivantes :

2006/42/CE

et qu'elles sont fabriquées conformément aux normes ou documents normalisés suivants :

EN60745

La documentation technique est conservée par notre représentant/agréé en Europe, à savoir :

Makita International Europe Ltd.
