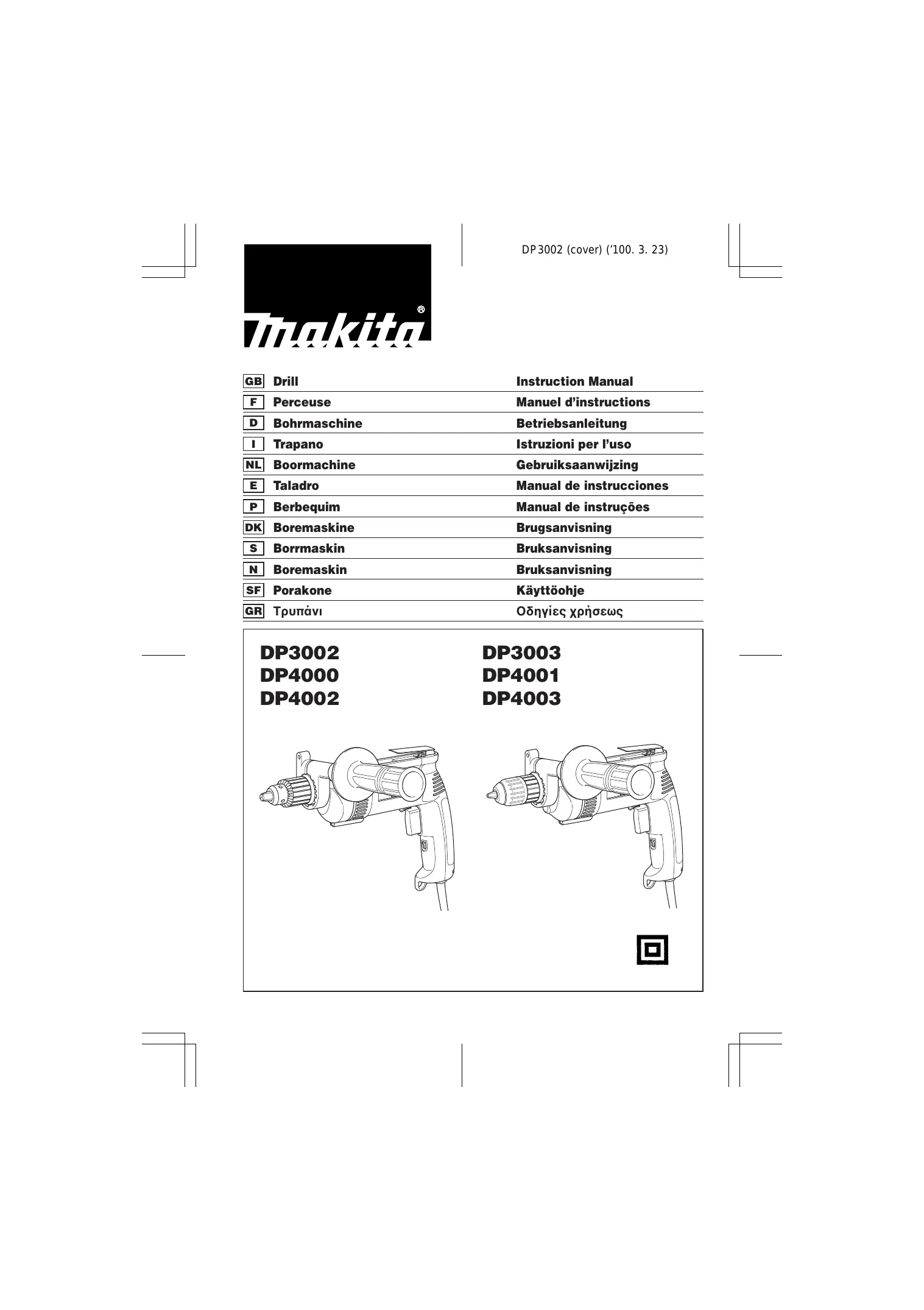

MODE D'EMPLOI DP4002 MAKITA

Perceuse Manuel d’instructions

Serrer Clé de mandrin Douille Bague Gâchette Levier de verrouillage Levier inverseur Poignée latérale Parties saillantes Dents Desserrer Tige de profondeur

• Etant donné l’évolution constante de notre programme de recherche et de développement, les spécifications contenues dans ce manuel sont sujettes à modification sans préavis.
• Note : Les spécifications peuvent varier suivant les pays.

Alimentation L’outil ne devra être raccordé qu’à une alimentation de la même tension que celle qui figure sur la plaque signalétique, et il ne pourra fonctionner que sur un courant secteur monophasé. Réalisé avec une double isolation, il est conforme à la réglementation européenne et peut de ce fait être alimenté sans mise à la terre. Comment installer et retirer les forets Consignes de sécurité Pour votre propre sécurité, reportez-vous aux consignes de sécurité qui accompagnent l’outil.

CONSIGNES DE SECURITE

1. Tenez l’outil par ses surfaces de saisie isolées

lorsque vous effectuez une opération au cours de laquelle l’outil tranchant risque d’entrer en contact avec un filage caché ou avec son propre cordon. Le contact avec un fil électrique sous tension mettra les parties métalliques non isolées de l’outil sous tension et électrocutera l’utilisateur.

2. Veillez à garder toujours une bonne assise.

Assurez-vous que personne ne se trouve au-dessous de vous quand vous utilisez l’outil d’une situation élevée.

3. Tenez votre outil fermement.

4. Gardez les mains éloignées des pièces en

5. Ne laissez pas votre outil tourner à vide. Ne le

faites tourner que quand vous l’avez dans les mains.

6. Ne touchez pas le foret ou la partie percée juste

après le perçage; ils peuvent être extrêmement chauds et vous brûler sérieusement. 13 mm 38 mm 0 – 600 308 mm 2,0 kg Important : Assurez-vous toujours que l’outil est mis hors tension et débranché avant d’installer ou de retirer la poignée latérale, le foret ou les autres accessoires. Pour DP3002, DP4000, DP4002 (Fig. 1) Pour installer le foret, insérez-le le plus loin possible dans le mandrin. Serrez celui-ci à la main. Placez la clé de mandrin dans chacun des trois trous et serrez vers la droite. Il est important de serrer le mandrin de façon égale pour les trois trous. Pour retirer le foret, tournez la clé de mandrin vers la gauche dans un trou seulement puis relâchez le foret à la main. Après vous être servi de la clé de mandrin, veillez à bien la remettre à sa place. Pour DP3003, DP4001, DP4003 (Fig. 2) Tenez la bague et tournez le corps du mandrin dans le sens rétro-horaire pour ouvrir le mandrin. Placez le foret dans le mandrin aussi loin que possible. Tenez solidement la bague et tournez le corps dans le sens horaire pour serrer le mandrin. Pour enlever le foret, tenez la bague et tournez le corps dans le sens rétro-horaire. CONSERVEZ CES INSTRUCTIONS.

DP3002 (Fre) (’100. 4. 17) Interrupteur (Fig. 3) Perçage ATTENTION : Avant de brancher l’outil, assurez-vous toujours que la gâchette fonctionne correctement et revient en position ‘‘OFF’’ une fois relâchée.

• Perçage du bois Quand vous percez dans du bois, vous obtiendrez de meilleurs résultats avec des mèches munies d’une vis-guide. Celle-ci rend le perçage plus aisé en tirant la mèche à l’intérieur de la pièce.
• Perçage du métal Pour empêcher le foret de glisser en début de perçage, faites une indentation au point de forage à l’aide d’un poinçon et d’un marteau. Placez ensuite la pointe du foret dans l’indentation et commencez à forer. Pour mettre l’outil en marche, tirez simplement sur la gâchette. La vitesse est augmentée par l’augmentation de la pression appliquée sur la gâchette. Pour arrêter, relâchez la gâchette. Pour un fonctionnement continu, tirez sur la gâchette puis poussez le bouton de verrouillage vers le haut. Pour arrêter l’outil lorsqu’il est en position verrouillée, tirez la gâchette jusqu’au bout, puis relâchez-la. Inverseur (Fig. 4) ATTENTION :
• Vérifiez toujours le sens de la rotation avant l’utilisation.
• N’utilisez le levier inverseur qu’une fois l’outil complètement arrêté. La modification du sens de rotation avant l’arrêt complet de l’outil risquerait de l’endommager. Cet outil est muni d’un inverseur, pour la modification du sens de rotation. Déplacez le levier inverseur sur la position (côté A) pour une rotation dans le sens des aiguilles d’une montre, ou sur la position (côté B) pour une rotation en sens inverse. Poignée latérale (poignée auxiliaire) (Fig. 5) Pour garantir un travail en toute sécurité, utilisez toujours la poignée latérale. Installez la poignée latérale de façon que les crans de la poignée s’insèrent entre les saillies du collet de l’outil. Puis, serrez la poignée en la tournant vers la droite sur la position voulue. Elle pivote sur 360°, ce qui permet de la fixer à n’importe quelle position. Tige de profondeur (accessoire en option) (Fig. 6) La tige de profondeur vous permet de percer des trous de longueur uniforme. Desserrez la poignée latérale et insérez la tige de profondeur dans l’orifice de la poignée latérale. Réglez la tige à la profondeur voulue puis serrez la poignée latérale. NOTE : La tige de profondeur ne pourra pas être utilisée à l’endroit où elle bute sur le carter d’engrenage/carter moteur. Quand vous forez dans du métal, utilisez un lubrifiant de forage. Seuls le fer et le laiton peuvent se percer à sec. Prise de l’outil (Fig. 7 et 8) Lorsque vous percez un grand trou avec une sciecloche, etc., la poignée latérale (poignée auxiliaire) doit être utilisée comme tige de renfort pour assurer une bonne maîtrise de l’outil. ATTENTION :
• Une pression excessive sur l’outil n’accélère pas le perçage. Au contraire, elle risque d’endommager la pointe du foret, de réduire le rendement de l’outil et donc sa durée de service.
• Une force énorme s’exerce sur le foret et l’outil quand le foret émerge sur la face postérieure. Tenez votre outil fermement et faites bien attention dès que le foret commence à approcher de la face opposée du matériau que vous percez.
• Un foret coincé peut se retirer en plaçant l’inverseur en sens contraire. Il faut alors faire très attention car l’outil risque de reculer brusquement si vous ne le tenez pas fermement.
• Assurez toujours les petites pièces à percer à l’aide d’un étau ou d’un mode de fixation analogue. Crochet (Fig. 9 et 10) Pour utiliser le crochet, sortez-le en le tirant dans le sens ‘‘A’’, puis poussez-le dans le sens ‘‘B’’ pour le fixer en position. Quand vous ne vous servez pas du crochet, ramenez-le à sa position initiale en procédant dans l’ordre inverse des explications ci-dessus. ENTRETIEN ATTENTION : Assurez-vous toujours que l’outil est hors tension et hors secteur avant d’effectuer tout travail dessus. Pour maintenir la sécurité et la fiabilité du produit, les réparations, l’entretien ou les réglages doivent être effectués par le Centre d’Entretien Makita.
