6410 - Perceuse à colonne MAKITA - Notice d'utilisation et mode d'emploi gratuit

Marque	MAKITA
Modèle	6410
Type de produit	Perceuse à colonne
Capacité de perçage acier	10 mm
Capacité de perçage bois	25 mm
Vitesse à vide	0 - 2 200 min⁻¹ (variable)
Longueur totale	248 mm
Poids net	1,2 kg
Alimentation	Monophasé, tension secteur (230 V AC typique)
Isolation	Double isolation, sans mise à la terre
Type de mandrin	Sans clé (bague et manchon)
Fonction marche avant/arrière	Oui, avec inverseur
Fonctionnement continu	Oui, par bouton de verrouillage
Niveau de pression sonore	77 dB (A)
Niveau de bruit maximum	Peut dépasser 85 dB (A)
Accélération pondérée	Inférieure à 2,5 m/s²
Sécurité	Ne pas toucher les parties métalliques lors du perçage, utiliser des protecteurs anti-bruit
Entretien	Débrancher avant entretien ; réparations par centre agréé Makita
Accessoires recommandés	Utiliser exclusivement des accessoires Makita

FOIRE AUX QUESTIONS - 6410 MAKITA

Comment installer un foret sur la Makita 6410 ?

Tenez la bague et tournez le manchon du mandrin vers la gauche pour ouvrir le mandrin. Placez le foret aussi loin que possible, puis tenez la bague et tournez le manchon vers la droite pour serrer.

Comment inverser le sens de rotation ?

Actionnez l'inverseur uniquement après l'arrêt complet de l'outil. Déplacez-le sur la position pour rotation droite ou gauche.

Quelle est la vitesse maximale de la perceuse ?

La vitesse à vide est variable de 0 à 2 200 min⁻¹, contrôlée par la pression sur la gâchette.

Comment activer le fonctionnement continu ?

Tirez sur la gâchette et appuyez sur le bouton de verrouillage. Pour arrêter, tirez à nouveau sur la gâchette et relâchez-la.

Quelles précautions de sécurité prendre ?

Gardez toujours une bonne assise, tenez l'outil fermement, ne touchez pas les parties métalliques pendant le perçage pour éviter les décharges électriques, et portez des protecteurs anti-bruit.

Comment percer du métal ?

Faites une encoche au point de perçage avec un burin pour éviter le glissement. Utilisez un lubrifiant de perçage, sauf pour le fer doux et le laiton.

Que faire si le foret se coince ?

Utilisez l'inverseur pour faire tourner le foret en sens inverse. Tenez fermement l'outil car il risque de reculer brusquement.

Comment entretenir la perceuse ?

Avant tout entretien, débranchez l'outil. Confiez les réparations et réglages à un centre d'entretien Makita agréé.

Quels accessoires utiliser ?

Utilisez exclusivement les accessoires et fixations recommandés par Makita pour éviter les risques de blessures.

Quel est le niveau sonore de l'outil ?

Le niveau de pression sonore est de 77 dB(A), mais le bruit en fonctionnement peut dépasser 85 dB(A). Portez des protecteurs anti-bruit.

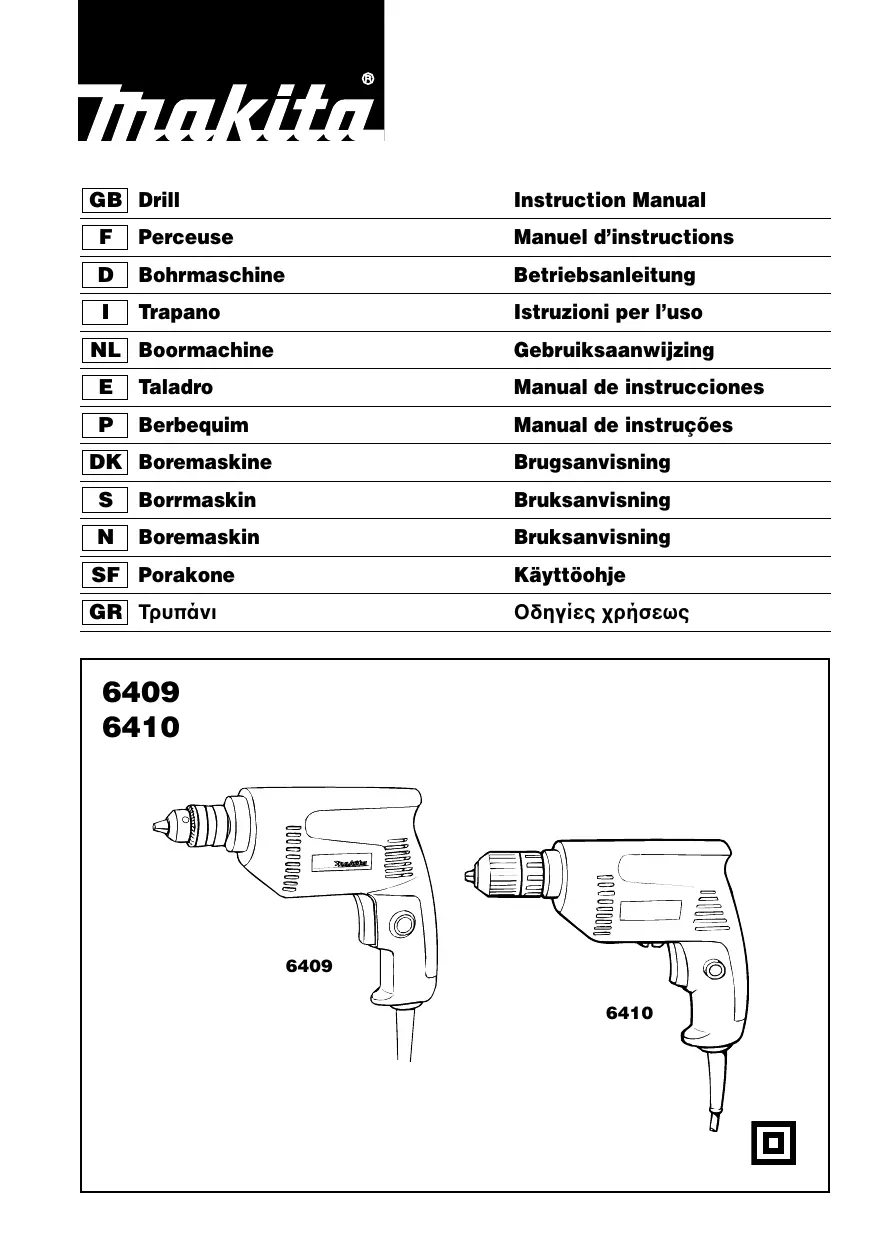

MODE D'EMPLOI 6410 MAKITA

Nous donnons ci-dessous les symboles utilisés pour l'outil. Assurez-vous que vous en avez bien compris la signification avant d'utiliser l'outil.

Symbole

1 Mandrin 4 Manchon 2 Clavette de mandrin 5 Bague 3 Verrouillage de l'accessoire 6 Gachette

7 Bouton de verrouillage 8 Interrupteur de marche arrêt

SPECIFICATIONS

Modèle	6409	6410
Capacités
Acier	10 mm	10 mm
Bois	25 mm	25 mm
Vitesse à vide (min-1)	2 200	0 - 2 200
Longueur totale	248 mm	248 mm
Poids net	1,2 kg	1,2 kg

• Etant donné l'évolution constante de notre programme de recherche et de développement, les spécifications contenues dans ce manuel sont sujettes à modification sans préavis.
• Remarque : Les spécifications peuvent varier suivant les pays.

Alimentation

L'util ne devra être raccordé qu'à une alimentation de la même tension que celle qui figure sur la plaque signalétique, et il ne pourra fonctionner que sur un courant secteur monophasé. Ralenti avec une double isolation, il est conforme à la réglementation européenne et peut de ce fait être alimenté sans mise à la terre.

Consignes de sécurité

Pour votre propre sécurité, reportez-vous aux consignes de sécurité qui accompagnent l'outil.

Consignes de securite supplementaires

1. Veillez à garder toujours une bonne assise. Assurez-vous que personne ne se trouve au-dessous de vous quand vous utilisez l'outil d'une position élevée.
2. Tenez votre outil fermement.
3. Gardez les mains éloignées des pièces en mouvement.
4. Au moment de percer des trous dans un mur ou dans une surface quelconque, il peut arriver de rencontres des fil électriques conducteurs. Par conséquent, NE JAMAIS TOUCHER LES ELEMENTS METALLIQUES DE L'OUTIL PENDANT CES TRAVAUX!

Saisir l'outil par ses surfaces isolées pour éviter toute décharge électrique pour le cas où un fil électrique conducteur serait touché.

1. Ne laissez pas votre outil tourner à vide. Ne le faites tourner que quand vous l'avez dans les mains.
2. Ne touchez pas le foret ou la partie percée juste après le perçage ; ils peuvent être extrêmement chauds et vous brûler sérieusement.

Comment installer et retirer les forets

Important :

Assurez-vous toujours que le contact est coupé et l'outil débranché avant d'installer ou de retirer le foret.

Modèle 6409 (fig.1)

Pour installer le foret, introduisez-le le plus à fond possible dans le mandrin. Serrez le mandrin à la main. Puis introduisez la clé de mandrin dans chacun des trois trous et serrez en tournant vers la droite. Veillez à bien serrer les trois trous de façon uniforme.

Pour retirer le foret, tournez la clé de mandrin vers la gauche dans l'un des trois trous, puis desserrez le mandrin à la main. Après avoir utilisé la clé de mandrin, ramenez-la bien sur le portecle de mandrin.

Modèle 6410 (fig. 2)

Tenez la bague et tournez le manchon du mandrin vers la gauche pour ouvrir le mandrin. Placez le foret dans le mandrin aussi loin que possible. Tenez solidement la bague et tournez le manchon vers la droite pour serrer le mandrin.

Pour retirer le foret, tenez la bague et tournez le manchon vers la gauche.

Interrupteur (fig. 3)

ATTENTION :

Avant de brancher l'outil, assurez-vous toujours que la gachette fonctionne correctement et qu'elle revient en position "OFF" une fois relachée.

Modèle 6409

Pour permettre l'outil en marche, tirez simplement sur la gachette. Pour arrêter l'outil, relachez la gachette. Pour obtenir un fonctionnement continu, tirez sur la gachette et appuyez sur le bouton de verrouillage. Pour arrêter l'outil lorsqu'il fonctionne en continu, tirez à fond sur la gachette et relachez-la.

Modèle 6410

Pour permettre l'outil en marche, tirez simplement sur la gachette. Plus vous appuyez sur la gachette, plus la vitesse de l'outil augmente. Pour arrêter l'outil, relachez la gachette. Pour obtenir un fonctionnement continu, tirez sur la gachette et appuyez sur le bouton de verrouillage. Pour arrêter l'outil lorsqu'il fonctionne en continu, tirez à fond sur la gachette et relachez-la.

Modèle 6410

• Vérifiez toujours le sens de rotation avant de procéder au perçage.
• N'actionnez l'inverseur qu'une fois que l'outil est complètement arrêté. Si vous changez le sens de rotation avant l'arrêt de l'outil, vous risquez de l'endommager.

L'outil possède un inverseur qui permet d'inverser le sens de rotation. Déplacez l'inverseur sur la position pour une rotation vers la droite, ou sur la position pour une rotation vers la gauche.

Perçage

• Perçage du bois Quand vous percez dans du bois, vous obtiendrez plusieurs résultats avec des mèches à bois équipées d'un dispositif de centrage.
• Perçage du métal

Pour empêcher le foret de glisser en début de perçage, faites une encoche au point de perçage à l'aide d'un burin et d'un marteau. Placez ensuite la pointe du foret dans l'encoche et commencez à percer.

Quand vous percez dans du métal, utilisez un lubrifiant de perçage. Seuls le fer doux et le laiton peuvent se percer à sec.

• Une pression excessive sur l'outil n'accélère pas le perçage. Au contraire, elle risque d'endommager la pointe du foret, de réduire le rendement de l'outil et donc sa durée de service.
• Une force, enorme s'exerce sur le foret et l'outil quand le premier émerge sur la face postérieure. Tenez votre outil fermement et faites bien attention dès que le foret commence à approcher de la face opposée du matériel que vous percez.
• Un foret coincé peut se retirer en utilisant l'inverseur. Il faut alors faire très attention car l'outil risque de reculer brusquement si vous ne le tenez pas fermement. (Modèle 6410 seulement)
• Immobilisez toujours les petites pièces à percer à l'aide d'un étau ou d'un serre-joints.

Entretien

Assurez-vous toujours que l'outil est hors tension et hors secteur avant d'effectuer tout travail sur la machine.

Pour maintenir la sécurité et la fiabilité des produits, les réparations, l'entretien ou les réglages doivent être effectués par le Centre d'Entretien Makita.

Ces accessoires ou ces fixations sont commandés pour l'utilisation de l'outil Makita spécifique dans ce manuel. L'utilisation d'autres accessoires ou fixations peut désentiner un risque de blessures. Les accessoires ou les fixations ne devront être utilisés que dans le but et de la manière prévus.

Nous déclarons sous notre entière responsabilité que ce produit est conforme aux normes ou aux documents standardisés suivants,

HD400, EN50144, EN55014, EN61000 conformément aux Directives du Conseil, 73/23/CEE, 89/336/CEE et 98/37/EG.

Bruit et vibrations du modèle 6409/6410

Le niveau de pression sonore pondéré A type est de 77 dB (A).

Le niveau de bruit en fonctionnement peut dépasser 85 dB (A).

• Porter des protecteurs anti-bruit. L'accélération pondérée ne dépasse pas 2,5 m/s².
