Producttype	Elektrische boormachine
Merk	Makita
Model	DP4700
Totale lengte	275 mm
Netto gewicht (EPTA 01/2003)	2,2 kg
Voeding	Enkelfasige netvoeding, dubbele isolatie (klasse II)
Voedingsspanning	Zie typeplaatje
Onbelast toerental	0 - 550 min⁻¹
Boorcapaciteit staal	13 mm
Boorcapaciteit hout	36 mm
Draairichting	Vooruit (rechts) en achteruit (links) met omkeerschakelaar
Variabele snelheid	Traploos via draaiknop en trekker
Continuvergrendeling	Vergrendelknop
Boorkoptype	Sleutelboorkop of snelboor, afhankelijk van versie
Zijhandgreep	Ja, verwijderbaar
Geluidsdrukniveau (L_pA)	86 dB(A) met onzekerheid 3 dB(A)
Geluidsvermogen (L_wA)	97 dB(A) met onzekerheid 3 dB(A)
Trillingsemissie (boren in metaal)	≤ 2,5 m/s² met onzekerheid 1,5 m/s²
Beoogd gebruik	Boren en schroeven in hout, metaal, kunststof
Onderhoud	Reinigen met droge doek, reparaties door erkend Makita servicecentrum
Inbegrepen accessoires	Zijhandgreep, boorkopsleutel (afhankelijk van versie)
Conformiteitsnormen	Richtlijn 2006/42/EG, EN60745

Veelgestelde vragen - DP4700 MAKITA

Wat is de maximale boorcapaciteit van de Makita DP4700?

De maximale capaciteit is 13 mm in staal en 36 mm in hout.

Hoe draai ik de draairichting om?

Gebruik de omkeerschakelaar op het gereedschap. Voor rechtsom (vooruit) zet u deze op FWD of vooruitpijl. Voor linksom (achteruit) zet u deze op REV of achteruitpijl. Wijzig de richting alleen nadat het gereedschap volledig tot stilstand is gekomen.

Hoe stel ik het toerental in?

Het toerental is traploos instelbaar van 0 tot 550 omw/min. Gebruik de snelheidsregelknop (schroef) om het maximale toerental in te stellen, en daarna de trekker voor een geleidelijke variatie.

Hoe vervang ik de boor?

Voor een sleutelboorkop: steek de sleutel in elk gat en draai rechtsom vast. Voor een snelboor: houd de ring vast en draai de huls linksom los, dan rechtsom vast. Zorg ervoor dat het gereedschap is losgekoppeld voordat u handelingen verricht.

Wat zijn de geluids- en trillingsniveaus?

Het geluidsdrukniveau is 86 dB(A) en het geluidsvermogen 97 dB(A) (onzekerheid 3 dB(A)). Trillingen bij boren in metaal zijn ≤ 2,5 m/s² (onzekerheid 1,5 m/s²). Draag gehoorbescherming.

Hoe gebruik ik de continuvergrendeling?

Voor continu gebruik trekt u de trekker in en drukt u de vergrendelknop in. Om te stoppen trekt u de trekker volledig in en laat u deze los. Dit maakt het mogelijk om zonder de trekker ingedrukt te houden te werken.

Welke voeding is vereist?

Het gereedschap moet worden aangesloten op een enkelfasig stopcontact met de spanning zoals aangegeven op het typeplaatje. Het heeft dubbele isolatie (klasse II) en hoeft niet te worden geaard.

Hoe onderhoud ik de boormachine?

Koppel het gereedschap altijd los voordat u onderhoud uitvoert. Reinig het met een droge doek. Gebruik geen benzine, verdunner of alcohol. Voor reparaties, vervanging van koolborstels of afstellingen, neem contact op met een erkend Makita servicecentrum.

Welke accessoires worden aanbevolen?

Aanbevolen accessoires zijn geschikte boren, een boorkopsleutel, een zijhandgreep (model 36). Gebruik alleen Makita accessoires die in de handleiding worden vermeld om letsel te voorkomen.

Wat zijn de belangrijke veiligheidsinstructies?

Draag gehoorbescherming en een veiligheidsbril. Houd het gereedschap stevig vast met de zijhandgreep. Raak de boor na gebruik niet aan (heet). Boor niet in materialen die spijkers kunnen verbergen. Zorg ervoor dat het gereedschap spanningsloos is voordat u aanpassingen verricht.

GEBRUIKSAANWIJZING DP4700 MAKITA

Verklaring van algemene gegevens

1	Lager	5	Vastetknop	9	Boorkopsleutel
2	Hoger	6	Omkeerschakelaar	10	Bus
3	Snelheidsregelaar	7	Zijhandgreep	11	Ring
4	Trekschakelaar	8	Vastzetten

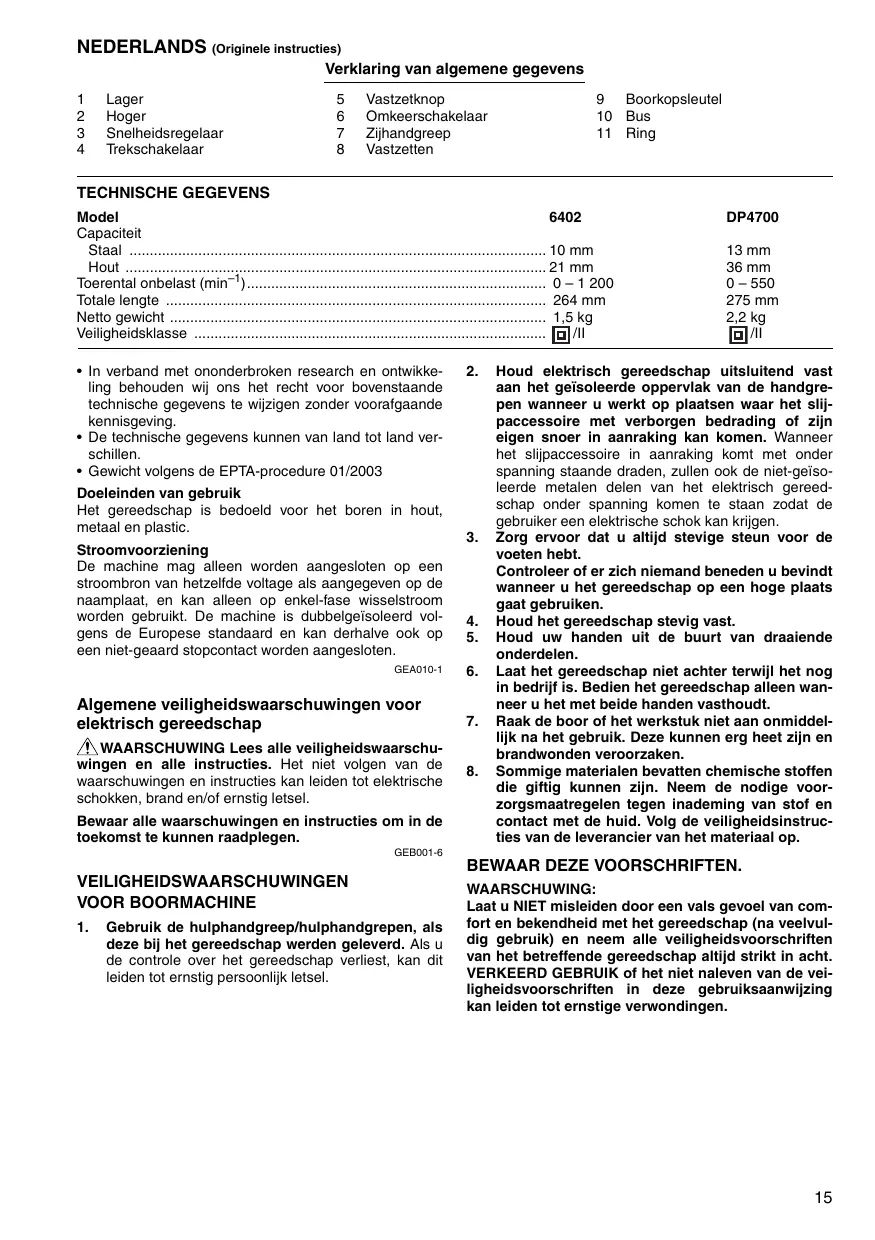

TECHNISCHE GEGEVENS

Model	6402	DP4700
Capaciteit
Staal	10 mm	13 mm
Hout	21 mm	36 mm
Toerental onbelast (min-1)	0-1 200	0-550
Totale lenghte	264 mm	275 mm
Netto gewicht	1,5 kg	2,2 kg
Veiligheidsklasse	II/II	II/II

In verband met ononderbroken research en ontwikkeling behonden wij ons hetrecht voor bovenstaande technische gegevens te wijzigen zonder voorafgaandeKennisgeving.
- De technische gegevens können van land tot land verschillen.
Gewicht volgens de EPTA-procedure 01/2003

Doeleinden van gebruik

Het gereedschap is bedoeld voor het boren in hout, metaal en plastic.

Stroomvoorziening

De machine mag alleen worden aangesloten op een strooambron van hetzelfde voltage als aangegeven op de naamplaat, en kan alleen op enkel-fase wisselstroom worden gebruikt. De machine is dubbelgeisoleerd volgens de Europese standard en kan derhalve ook op een Niet-geaard stopcontact worden aangesloten.

GEA010-1

Algemene veiligheidswaarschuwingen voor elektrisch gereedschap

WAARSCHUWING Lees alle veiligheidswaarschu-wingen en alle instructies. Het Niet volgen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies om in de toekomst te konnen raadplegen.

GEB001-6

1. Gebruik de hulphandgreep/hulphandgrepen, als deze bij het gereedschap werden geleverd. Als u de controle over het gereedschap verliest, kan dit leiden tot ernstig persoonlijk letsetl.

2. Houd elektrisch gereedschapuitsluitend vast aan het geisoleerde oppervlak van de handgrepen wanner u werkst opplaatsen waar het slijpaccesseire met verborgen bedrading of zijnen eigen snoer in aanraking kan komen. Wanner het slijpaccesseire in aanraking komt met onder spanning staande draden, zullen ook de nicht-geisoleerde metalen delen van het elektrisch gereedschap onder spansng komen te staan zodat de gebruiker een elektrische schok kan krijgen.

3. Zorg ervoor dat u altijd stevige steun voor de voeten heb.

Controller of er zich niemand beneden u bevindt wanner u het gereedschap op een hoge plaat gaat gebruiken.

1. Houd het gereedschap stevig vast.
2. Houd uw handen uit de buurt van draaiende onderdelen.
3. Laat het gereedschap Niet可以更好 terwijl het nog in bedrijf is. Bedien het gereedschap allen wanner u het met beiden handen vasthoudt.
4. Raak de boor of het werkstuk Niet aan onmiddelijk na het gebruik. Deze+kennen erg heet+zijn en brandwondenveroorzaken.
5. Sommige materialen bevatten chemische stoffen die giftig kuren zijn. Neem de nodsige voorzorgsmaatregelen gegen inademing van stof en contact met de huid. Volg de veiligeidsinstrictions van de leverancier van het materiaal op.

BEWAAR DEZE VOORSCHRIFTEN.

WAARSCHUWING:

Laat u NIET misleiden door een vals gevoel van comfort en bekendheid met het gereedschap (na veelvuldig gebruik) en neem alle veriligeidsvoerschriften van het betreffende gereedschap alsstig strikt in acht. VERKEERD GEBRUK of het Niet naleven van de veiligeidsvoerschriften in deze gebruiksaanwijzing kan leiden tot ernstige verwondingen.

GEBRUIK VAN HET GEREEDSCHAP

LET OP:

Zorg alktd dat het gereedschap isuitgeschakeld en de stekker ervan uit het stopcontact is verwijderd vooraleer u begint met afstelling of onderhoud van het gereedschap.

Werking van de schakelaar (Fig. 1)

LET OP:

• Alvorens het netsnoor op het stopcontact aan te sluiten, dient u alkijt te controleren of de trekkerschakelaar behoorlijk werknt en bij loslaten onmiddelijk maar de "OFF" positie terugkeert.

Voor het inschakenen van het gereedschap, hoeft u de trekschakelaar slechts in te drukken. Door de trekschakelaar dieper in te drukken worden de snugheid van het gereedschap opgevoerd. Laat de trekschakelaar los voor het uitschakenen.

Voor continu boren worden de trekschakelaar en verwolgens de vastzetknop ingedrukt.

Om het gereedschap uit te schakenen vanuit de vergrendelingsstand, worden de trekschakelaar volledig ingedrukt en verrolgens losgelaten.

Het gereedschap is voorzien van een slelheidsregelaar waarmee u voor een bepaalde bewerking de maximale slelheid in kunt stellen (variabel).

Draai de slelheidsregelaar maar rechts om de slelheid te vermeideren enaar links om de snelheid te verminderen.

Werking van de omkeerschakelaar

Voor het model DP4700 (Fig. 2)

Deze machine heeft een omkeerschakelaar voor het veranderen van de draairichting. Druk de schakelaar maar de positie voorrechtse draairichting (voorwaarts), of waar de positie voor linkse draairichting (achterwaarts).

Voor het model 6402 (Fig. 3)

Deze machine heeft een omkeerschakelaar voor het veranderen van de draairichting. Druk de schakelaar maar de "FWD" positie voor rechtse draairichting (voorwaarts), of maar de "REV" positie voor linkse draairichting (achterwaarts).

LET OP:

• Controller alsd de draairichting vooraleer met het boren te beginnen.
• Gebruik de omkeerschakelaar alleen nadat het gereedschap tot volledige stilstand is gekomen. Het gereedschap kan beschadigd raken indien u de draalrichting verandert voordat het gereedschap hebemaal is gestopt.

INEENZETTEN

LET OP:

Zorg altiq dat het gereedschap is uitgeschakeld en de stekker ervan uit het stopcontact is verwijderd alvorens enig werk aan het gereedschap uit te voeren.

Bevestigen van de zichhandgreep (hulpgreep)

Voor het model DP4700 (Fig. 4)

LET OP:

• Controller allergood voor gebruik dat de zichhandgreep stevig vastzit.

Schroef de zichhandgreep stevig op de machine vast.

Installeren of verwijderen van de booor

Voor machine met een standard vastspiebare boorkop (Fig. 5)

Om de boor te installereren steekt u deze zover möglichk in de boorkop. Draai de boorkop hierna met de hand vast. Steek verrolgens de boorkopsleutel in elk van de drie gaten en draaiaarrecht vast.Zorg ervoor dat u in al de drie gaten gelijkelijk vastdraait.

Om de boor te verwijderen, draait u de boorkopsleutel in slechts een gaatje waar links los en draai verrolgens de boorkop met de hand los.

Berg de boorkopsleutel na het gebruik wee op zijn oorspronkelijke plaats op.

Voor machine met een spelioze boorkop (Fig. 6)

Houdt de ring vast en draai de bus om maar links voor het openen van de spanklauwen. Steek verrolgens de boor zo ver möglichk in de boorkop. Houdt daarna de ring weer stevig vast en draai de bus om�chts voor het vastzetten van de boorkop.

Voor het verwijderen van de boor, de ring vasthouden en de bus waar links omdraaien.

BEDIENING

Het gereedschap vasthouden

Voor het model DP4700

Houd het gereedschapijdens het gebruik stevig vast met de ene hand op het grijpgedeelte van het gereedschap en de andere hand op de zichhandgreep.

Boren

Boren in hout

Voor boren in hout worden de Beste resultaten verkreten met houtboren die voorzien zijn van een geleideschroef. Het boren worden dan vergemakkelijk aangezien de geleideschroef de boor in het hout trekt.

Boren in metaal

Wanneer u begint te boren, gebeurt het dikwijls dat de boor slipt. Om dit te voorkomen slaat u tevoren met een drevel een deukje in het metaal op deplaats waar u wilt boren. Plaats verrolgens de boor in het deukje en start het boren.

Gebruik altijd boorolie wanneer u in metaaal boort. De enige uitzonderingen zijn ijzer en koper die "droog" geboed dieren te worden.

LET OP:

• Door teveel druk op het gereedschap uit te oefenen verloopt het boren Niet sneller. Integendeel, teveel druk op het gereedschap za alleen maar de boor beschadi-gen, de prestatie van het gereedschap verminderen en de gebruksduur verkorten.
  Op het moment dat het boorgat doorbreekt worden een enormre draaikracht uitgeoefend op het gereedschap/ de boor. Houd derhalve het gereedschap stevig vast en wees op uw hoede.
• Een vastgelopen boor(Int) u gemakkelijk verwijderen door de omkeerschakelaar in te stellen op de omgekerde draairichting om de boor eruit te halen. Houd de machineECHER stevig vast, aangezien deze plotseling kan terugslaan.
• Kleine wertukken dient u altiijd eerst vast te zetten met een klemschroef of iets dergelijks.
  Vermijd boren in materiaal waarvan u vermoedt dat er spijkers of andere voorwerpen in kunnen zitten die ertoe konnen leiden dat het boortje vastloopt of breekt.

ONDERHOUD

LET OP:

Zorg altijd dat het gereedschap isuitgeschakeld en+zijn stekker uit het stopcontact is verwijderd alvorens te beginnen met inspecte de onderhoud.
- Gebruik nooit benzine, wasbenzine, thinner, alcohol en dergelijke. Hierdoor het verkleuring, verrormingen en barsten worden zerooorzaakt.

Om de VEILIGHEID en BETROUWBAARHEID van het gereedschap te handhaven, dienen alle reparations, inspectie en verranging van de koolborstels, en alle andere onderhoudswerkzaamheden of afstellingen te worden uitgevoerd bij een erkend Makita servicecentrum of fabriekscentrum, en alltijd met gebruik van originele Makita verrangingsonderdelen.

ACCESSIONS

LET OP:

• Deze accessoires of hulpstukken worden aanbevolen voor gebruik met het Makita gereedschap dat in deze gebruiksaanwijzing is beschreven. Bij gebruik van andere accessoires of hulpstukken bestaat er gevaar voor persoonlijke verwonding. Gebruik de accessoires of hulpstukken uitsluitend voor hun bestemde doel.

Raadpleeg het dichtstbijzende Makita Servicecentrum voor verder advies of bijzonderheden ontrent deze accessoires.

Boren
- Sleutelloze boorkop
- Boorkopsstreutel
Greep 36

Voor het model DP4700

ENG102-3

Geluidsniveau

De typisch, A-gewogen geluidsniveauaus vastgesteld volgens EN60745:

Geluidsdrukniveau (L_DA) : 86 dB (A)

Geluidsenergiee-niveau (L_wA) : 97 dB (A)

Onnauwkeurigheid (K): 3 dB (A)

Draag oorbeschemers

ENG202-3

Trilling

De totaalwaarde van de trillingen (triaxiale vectorsom) vastgesteld volgens EN60745:

Toepassing: boren in metaaal

Trillingsemissie (a_h,D) : 2,5 m/s² of lager

Onnauwkeurigheid (K): 1,5 m/s²

ENG901-1

• De opgegeven trillingsemissiewaarde is gemeten volgens de standaardtestmethode en kan worden gebruikt om dit gereedschap te vergelijkken met andere gereedschappen.
• De opgegeven trillingsemissiewaarde kan ook worden gezruikt voor een beoordeling vooraf van de blootstelling.

WAARSCHUWING:

• De trillingsemissieijdens het gebruik van het elektrisch gereedschap in de praktijk kan verschellen van de opgegeven trillingsemissiewaarde afhankelijk van de manier waarop het gereedschap worden gebruikt.

Zorg ervoor dat veiligheidsmaatregelen worden getroifen ter besicherming van de operator die zich gebaseerd op een schatting van de blootstelling onder praktijkomstandigheden (rekening houdend met allefasen van de bedrijfscylus, zoals teijdsduur gedurende welke het gereedschap isuitgeschakeld en stationair draait, naast de ingeschakelde tijdsduur).

ENH101-14

Alleen voor Europese landen

EU-Verklaring van Conformiteit

Wij, Makita Corporation, als de verantwoordelijke fabrikant, verklaren dat de volgende Makitamachine(s):

Aanduiding van de machine: Boormachine

Modelnr./Type: DP4700

in série zichen geproduced en

Voldoen aan de volgende Europese richtijnen: 2006/42/EC

En zich gefabricieerd in overeenstemming met de vol-gende normen of genormaliseerde documenten: EN60745

De technische documentatione wird bewaard door onze erkende vertegenwoordiger in Europa, te weten:

Makita International Europe Ltd.
