Intitulé	Description
Type de produit	Meuleuse droite
Caractéristiques techniques principales	Vitesse à vide : 25 000 tr/min
Alimentation électrique	230 V
Dimensions approximatives	Longueur : 400 mm
Poids	1,5 kg
Compatibilités	Accessoires de meulage et de polissage compatibles
Type de batterie	Non applicable (modèle filaire)
Tension	230 V
Puissance	400 W
Fonctions principales	Meulage, polissage, ébavurage
Entretien et nettoyage	Nettoyer régulièrement les grilles d'aération, vérifier l'état des balais
Pièces détachées et réparabilité	Disponibilité de pièces détachées chez les revendeurs agréés
Sécurité	Utiliser des lunettes de protection et des gants lors de l'utilisation
Informations générales	Idéale pour les travaux de précision dans les espaces restreints

FOIRE AUX QUESTIONS - GD0602 MAKITA

Quel type de disque dois-je utiliser avec la meuleuse MAKITA GD0602 ?

Il est recommandé d'utiliser des disques de meulage de 150 mm de diamètre avec un alésage de 22,23 mm pour la MAKITA GD0602.

Comment changer le disque sur la MAKITA GD0602 ?

Pour changer le disque, débranchez la meuleuse, utilisez la clé fournie pour desserrer l'écrou de fixation du disque, retirez l'ancien disque, placez le nouveau disque et resserrez l'écrou.

Pourquoi ma meuleuse MAKITA GD0602 surchauffe ?

La surchauffe peut être due à un disque inapproprié, un usage prolongé sans pauses, ou un manque de lubrification. Assurez-vous de prendre des pauses régulières et de vérifier l'état du disque.

Quel est le poids de la MAKITA GD0602 ?

La MAKITA GD0602 pèse environ 1,7 kg.

La MAKITA GD0602 est-elle équipée d'un variateur de vitesse ?

Non, la MAKITA GD0602 ne dispose pas d'un variateur de vitesse. Elle fonctionne à une vitesse fixe de 25 000 tours par minute.

Quel est le niveau de puissance de la MAKITA GD0602 ?

La MAKITA GD0602 a une puissance nominale de 600 W.

Comment puis-je nettoyer ma meuleuse MAKITA GD0602 ?

Pour nettoyer votre meuleuse, débranchez-la et utilisez un chiffon sec pour essuyer le boîtier et un pinceau pour enlever la poussière des grilles de ventilation.

Est-ce que la MAKITA GD0602 a une protection contre les surcharges ?

Oui, la MAKITA GD0602 est équipée d'un système de protection contre les surcharges pour éviter d'endommager le moteur.

Où puis-je trouver des pièces de rechange pour la MAKITA GD0602 ?

Les pièces de rechange peuvent être trouvées chez les revendeurs agréés MAKITA ou sur le site officiel de MAKITA.

Quelle est la garantie de la MAKITA GD0602 ?

La garantie de la MAKITA GD0602 est généralement de 3 ans, mais cela peut varier selon le distributeur.

MODE D'EMPLOI GD0602 MAKITA

GB	Die Grinder	Instruction manual
F	Meuleuse droite	Manuel d'instructions
D	Geradschleifer	Betriebsanleitung
I	Smerigliatrice diritta	Istruzioni per l'uso
NL	Stempelslijpmachine	Gebruiksaanwijzing
E	Amoladora recta	Manual de instrucciones
P	Rectificadora recta	Manual de instruções
DK	Ligesliber	Brugsanvising
GR	Euθυλειαντήρας	Οδηγίες χρήσης

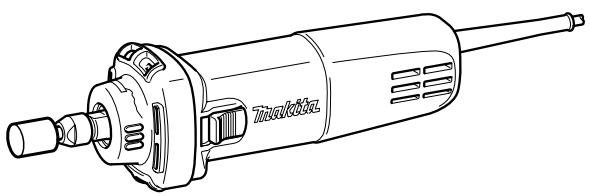

GD0602

1. Slide switch
2. Collet nut
3. Wrench 13
4. Side handle

SPECIFICATIONS

1. Interrupteur à glissière
2. Écrou de mandrin
3. Clé 13
4. Manche laterale

SPECIFICATIONS

Modèle	GD0602
Capacité de mandrin max.	8 mm
Diamètre max. de la meule sur tige	38 mm
Vitesse nominale (n)/Vitesse à vide (n0)	25 000 min-1
Longueur totale	264 mm
Poids net	1,4 kg
Niveau de sécurité	☐/II

• Étant donné l'évolution constante de notre programme de recherche et de développement, les spécifications contenues dans ce manuel sont sujettes à modification sans préavis.
• Les spécifications peuvent varier d'un pays à l'autre.
• Poids conforme à la procédure EPTA 01/2003

Utilisations

ENE050-1

L'util est donc pour le meulage des matériaux ferreux ou l'ébavurage des pièces moulées.

Alimentation

ENF002-1

L'outil ne doit être raccordé qu'à une alimentation de la même tension que celle figurant sur la plaque signalétique, et il ne peut fonctionner que sur un courant secteur monophasé. Résilié avec une double isolation, il est conforme à la réglementation européenne et peut, de ce fait, être alimenté sans mise à la terre.

Avertissements de sécurité relatifs à la meuleuse DROITE geb034-5

GEB034-5

Consignes de sécurité courantes pour l'opération de meulage :

1. Cet outil électrique est conçu pour fonctionner comme une meule. Lisez tous les avertissements concernant la sécurité, les instructions, les illustrations et les caractéristiques fournis avec cet outil électrique. Il y a risque d'électrocution, d'incendie et/ou de blessures graves si les instructions ci-dessous ne sont pas respectées.
2. Les opérations comme le ponçage, le brossage à brosse métallique, le polissage ou le tronçonnage sont déconseillées avec cet outil électrique. Les opérations pour lesquelles l'outil électrique n'a pas été conçu peuvent générer un danger et occasionner des blessures.
3. N'utilisez pas des accessoires qui ne sont pas spécifiquement conçus et recommandés par le fabricant de l'outil. Le simple fait que l'accessoire puisse et est fixé à l'outil électrique ne signifie pas que le fonctionnement sera sécurisé.
4. rapidement que leur vitesse nominale risquent de se casser et de voler en éclats.
5. Le diamètre externe et l'épaissur de votre accessoire doivent correspondre à la puissance nominale de votre outil électrique. Des accessoires aux dimensions inappropriées ne peuvent pas être protégés ou contrôleCorrectement.
6. N'utilise pas d'accessoire endommagé. Avant chaque utilisation, vérifie que les accessoires comme les meules ne comportent pas de copeaux et de craquements. En cas de chute de l'outil électrique ou de l'accessoire, vérifie qu'il n'est pas abimé ou installez un accessoire en bon état. Après avoir inspecté et installé un accessoire, positionnez-vous ainsi que les spectateurs à distance de l'accessoire en rotation et faites fonctionner l'outil électrique à la vitesse maximale à vide pendant une minute. Normalement, tout accessoire endommagé se brisera au cours de ce temps d'essai.
7. Portez un équipement de protection corporelle. En fonction de l'application, utilisez un écran facial, des lunettes étanches ou des lunettes de protection. Au besoin, portez un masque anti-poussières, des protège-tympans, des gants et un tablier d'atelier capable d’arrêter les petits fragments abrasifs ou des morceaux de la pierre à travailler. La protection pour les yeux doit pouvoir stopper les projections de débris générées par diverses opérations. Le masque anti-poussières ou respirateur doit pouvoir filtrer les particules générées par toute opération. Une exposition prolongée à un bruit haute intensité peut entraîner une perte auditive.
8. Gardez les spectateurs à une distance de sécurité de la zone de travail. Quiconque pénètre dans la zone de travail doit porter un équipement de protection corporelle. Des fragments de pièces à travailler ou d'un accessoire cassé peuvent être projetés hors de la zone de travail immédiate et entraîner des blessures.
9. Ne tenez l'outil électrique que par ses surfaces de poigne isolées lorsque vous effectuez une opération au cours de laquelle l'accessoire de

découpe peut entrer en contact avec des fils dissimulés ou avec le cordon de l'outil. Le contact avec un fil sous tension mettra les parties métalliques exposées de l'outil sous tension, causant ainsi un choc électrique chez l'utilisateur.

1. Éloignez le cordon de l'accessoire rotatif. Si vous perdez le contrôle, le cordon peut être coupé ou accroché et l'accessoire rotatif risque d'attraper notre main ou notre bras.
2. Ne posez jamais l'outil électrique à terre tant qu'il ne s'est pas complètement arrêté. L'accessoire rotatif peut accrocher la surface et vous risquez de perdre le contrôle de l'outil électrique.
3. Ne faites pas tourner l'outil électrique si vous le transportez à côté de vous. Un contact accidentel avec l'accessoire rotatif pourrait accrocher vos vêtements et attirer l'accessoire vers votre corps.
4. Nettoyez régulièrement les aérations de l'outil électrique. Le ventilateur du moteur tirera la poussière à l'intérieur du logement et une accumulation excessive de poudre métallique peut entraîner des chocs électriques.
5. Ne faites pas fonctionner l'outil électrique à proximité de matériaux inflammables. Les étincelles risquent d'enflammer ces matériaux.
6. N'utilisez pas d'accessoires qui nécessitent des liquides de refroidissement. L'utilisation d'eau ou de liquides de refroidissement peut entraîner une électrocution ou un choc électrique.
7. Rebond et avertissements afférents

Le rebond est une réaction soudaine suite à un pincement ou accrochage d'une roue en rotation, d'un patin de renfort, d'un engrenage ou d'un autre accessoire. Un pincement ou un accrochage peut entraîner le calage rapide de l'accessoire rotatif, ce qui peut alors forcer l'outil électrique hors de contrôle à tourner dans la direction opposée au sens de rotation de l'accessoire, jusqu'à ce qu'ils se bloquent. Par exemple, si une meule est accrochée ou pincée par la pièce à travailler, le rebord de la meule qui entrait dans le point de pincement peut creuser dans la surface du matériel, ce qui peut faire sortir la meule. La meule risque de sauter en direction de l'opérateur ou dans la direction opposée, selon le sens de rotation de la meule au niveau du point de pincement. Les meules peuvent également se casser dans certaines conditions.

Le rebond est dû à une mauvaise utilisation de l'outil et/ou à des procédures ou conditions de travail inappropriées. Il peut être évité en prenant les précautions appropriées, telles que celles indiquées ci-dessous.

a) Maintenez une prise ferme sur l'outil électrique et positionnez-vous corps et vos bras de façon à pouvoir résister aux forces du rebond. Utilisez toujours une poignée auxiliaire, le cas échéant, pour contrôler au maximum les rebonds ou la réaction du couple au démarrage. L'opérateur peut contrôler les réactions du couple ou les forces du rebond s'il prend les précautions nécessaires. b) Ne placez jamais la main à proximité de l'accessoire rotatif. L'accessoire risque de rebondir sur cette main. c) Ne positionnez pas votre corps dans la zone où

l'outil électrique se déplacera en cas de rebond. Le rebond propulsera l'outil dans la direction opposée au mouvement de la meule, au point d'accrochage.

d) Soyez particulièrement prudent lorsque vous travaillez dans des recoins, sur des rebords tranchants, etc. Évitez de faire rebondir ou d'accrocher l'accessoire. Les recoins, les rebords tranchants ou les rebonds ont tendance à accrocher l'accessoire rotatif et à provoquer une perte de contrôle ou un retour de chic. e) Ne fixez pas une lame de sculpteur à chaîne coupante ou une lame de scie dentée. De telles lames peuvent créer de féents rebonds et pertes de contrôle.

1. Consignes de sécurité spécifiques au meulage : a) Utilisez uniquement les types de meules reconnues pour votre outil électrique. b) Les meules doivent être utilisées uniquement pour les applications recommandées. Par exemple : ne meulez pas avec la face latérale de la meule à tronconner. Les meules à tronconner sont conçues pour un meulage périphérique, les forces latérales appliquées à ces meules peuvent les briser. c) N'utilisez pas des meules usées issues d'outils électriques plus grands. La meule conçue pour les outils électriques plus grands ne convient pas à la vitesse plus élevée d'un outil plus petit et elle risque d'exploser.

Autres avertissements de sécurité :

1. Assurez-vous que la meule n'est pas en contact avec la pièce à travailler avant de mettre l'outil sous tension.
2. Avant d'utiliser l'outil sur la pièce elle-même, laissez-le tourner un instant. Soyez attentif à toute vibration ou sautillement pouvant indiquer que la meule n'est pas bien installée ou qu'elle est mal équilibrée.
3. Utilisez la face spécifiée de la meule pour meuler.
4. Prenez garde aux étincelles qui jaillissent. Tenez l'outil de sorte que les étincelles ne jaillissent pas vers vous, vers une autre personne présente ou vers un matériel inflammable.
5. N'abandonnez pas l'outil alors qu'il tourne. Ne faites fonctionner l'outil qu'une fois que vous l'avez bien en main.
6. Ne touchez jamais la pièce juste après l'opération ; elle peut être extrêmement chaude et vous risquez de vous brûler.
7. Assurez-vous toujours que l'outil est hors tension et débranché ou que la cartouche de batterie est retirée avant d'effectuer toute intervention sur l'outil.
8. Pour installer et utiliser correctement la meule, veillez suivre les instructions du fabricant. Manipulez les meules avec soin et rangez-les en lieu sûr.
9. Assurez-vous que la pièce à travailler est correctement soutenue.
10. Si le site de travail est extrêmement chaud et humide ou s'il y a beaucoup d'aussières conductrices dans l'air, utilisez un coupe-circuit (30 mA) pour assurer votre sécurité.
11. N'utilise l'outil sur aucun matériel contenant de l'ammoniaque.
12. Cet outil n'étant pas étanche, n'utilisez pas d'eau sur la surface de la pierre à travailler.
13. Assurez-vous que les orifices de ventilation sont toujours bien dégagés lorsque vous travaillez dans des conditions poussiéreuses. Lorsqu'il devient nécessaire de retirer la poussière accumulée, commencez par débrancher l'outil de la prise secteur (utilisez un objet non métallique) et veillez à ne pas endommager les pièces internes.
14. Veillez à avoir une bonne position d'équilibre. Assurez-vous que personne ne se trouve sous l'outil lorsque vous l'utilisez en position élevée.

Avertissement :

NE vous laissez PAS tromper (au fil d'une utilisation répétée) par un sentiment d'aisance et de familiarité avec le produit, en négligeant le respect rigoureux des consignes de sécurité qui accompagnent l'outil. Une UTILISATION INCORRECTE de l'outil ou un non-respect des consignes de sécurité indiquées dans ce manuel d'instructions peut causer des blessures graves.

Attention :

Assurez-vous toujours que l'outil est éteint et débranché avant de le régler ou de vérifier son fonctionnement.

Attention :

• Avant de brancher l'outil, vérifie toujours que l'interrupteur à glissière fonctionne bien et revient en position d'arrêt lorsque vous enfoncez sa partie arrière.

Pour mettre l'outil en marche, glissez l'interrupteur à glissière sur la position « I » (MARCHE). Pour une utilisation continue, appuyez sur la partie avant de l'interrupteur à glissière pour le verrouiller.

Pour arrêter l'outil, appuyez sur la partie arrière de l'interrupteur à glissière, puis glissez ce dernier vers la position « O » (ARRÊT).

Attention :

• Avant d'effectuer toute intervention sur l'outil, assurez-vous toujours qu'il est éteint et débranché.

Pose ou dépose de la meule sur tige (fig. 2)

Desserrer l'écrou de mandrin et insérer-y la meule sur tige. Utiliser une clé pour tenir l'axe et l'autre pour serrer fermement l'écrou de mandrin.

La meule sur tige ne doit pas être montée à plus de 8 mm de l'écrou de mandrin. L'outil risque de vibrer ou l'axe de se casser si cette distance est dépassée. (Fig. 3)

Pour retirer la meule sur tige, suivez la procédure d'installation dans l'ordre inverse.

Attention :

Utilisez un cône de mandrin dont la taille correspond à la meule sur tige que vous utiliserez.

Utilisation (fig. 4)

Faites démarrer l'outil sans mettre la meule sur tige en contact avec la pièce et attendez que la meule sur tige atteigne sa pleine vitesse. Appliquez ensuite doucement la meule sur tige contre la pièce. Pour obtenir une bonne finition, déplacez lentement l'outil vers la gauche.

Attention :

• Appliquez une légère pression sur l'outil. Une pression excessive sur l'outil résultera en une finition médiocre et imposera une surcharge au moteur.

Attention :

Assurez-vous toujours que l'outil est éteint et débranché avant d'effectuer tout travail d'inspection ou de maintenance.

Pour assurer la SÉCURITÉ et la FIABILITÉ du produit, toute réparation, inspection et remplacement des charbons, ainsi que toute autre tâche de maintenance ou de réglage, doivent être effectuées par un Centre de service agréé Makita, toujours avec des pièces de rechange Makita.

Attention :

• Ces accessoires ou pièces complémentaires sont recommandés pour l'utilisation avec l'outil Makita spécifique dans ce manuel. L'utilisation de tout autre accessoire ou pièce complémentaire compte un risque de blessures. Utilisez uniquement l'accessoire ou la pièce complémentaire dans le but spécifique.

Pour obtenir plus de détails sur ces accessoires, contactez votre Centre de service après-vente Makita le plus proche.

Manche l'étal (fig. 5)

Pour utiliser le manche latéral, retirez le protecteur en caoutchouc, insérez le manche latéral à fond dans le barillet de l'outil et tournez-le jusqu'à l'angle désiré. Serrez ensuite le manche fermement en le tournant dans le sens des aiguilles d'une montre.

Attention :

• Lorsque vous utilisez l'outil sans le manche, installez toujours le protecteur en caoutchouc sur l'outil.
• Pour installer le protecteur en caoutchouc, enfoncez-le toujours dans l'outil jusqu'à ce que la partie saillante qui se trouve à l'intérieur du protecteur pénètre dans les rainures de l'outil.
• Meules sur tige
• Ensemble d'écrous de mandrin (3 mm, 6 mm, 8 mm, 1/4", 1/8")
• Clé 13
• Ensemble de manche latéral

Bruit

ENG104-2

Les niveaux de bruit pondéré A typiques ont été mesurés selon la norme EN60745 :

Niveau de pression sonore (L_pA): 75 dB (A) Incertitude (K): 3 dB (A)

Le niveau de bruit peut dépasser 80 dB (A) lors de l'utilisation.

Vibration

ENG206-3

La valeur totale de vibration (somme du vecteur triaxial) a été déterminée selon la norme EN60745 :

Mode de fonctionnement : meulage de surface Émission de vibrations (a_h,SG): 2,5m/s^2 ou moins Incertitude (K): 1,5 m/s²

Pour les pays d'europe uniquement

ENH101-13

Déclaration de conformité CE

Nous, Makita Corporation, en tant que fabricant responsable, déclarons que les machines Makita suivantes :

Nom de la machine :

Meuleuse droite

N° de modèle/Type : GD0602

dont fabriquées en série et

dont conformes aux directives européennes

suivantes :

98/37/CE jusqu'au 28 décembre 2009 puis, à partir du 29 décembre 2009, à la directive 2006/42/CE

et sont produites conformément aux normes ou documents de normalisation suivants : EN60745

La documentation technique est disponible auprès de notre représentant en Europe qui est :

du 29 décembre 2009

en série est produit en

son de production série
